280m环冷机技术规格书
武安市裕华钢铁有限公司新建烧结机、高炉工程项目——265m2烧结机工程采用的280m2鼓风环冷机设备的设计、制造及成套供货等事宜技术规格如下：
1. 280m2鼓风环冷机基础资料：
1.1 280m2鼓风环冷机安装位置
280m2鼓风环冷机安装在烧结主厂房尾部，室外安装。
1.2 厂区自然条件
厂址地点：武安裕华钢铁
厂址海拔高度：110 m
年极端最高气温 42.5℃
年极端最低气温 -19.9℃
年平均气温 13.8℃
年最大降雨量 1472.7mm
年平均降水量 560mm
年平均相对湿度 62%
最大风速 29m/s
平均风速 2.6m/s
土壤最大冻结深度 440mm
抗震设防烈度 七度
2.环冷机技术参数：
2.1环冷机性能及规格
2.1.1环冷机主要参数
（1）有效冷却面积： 280 m2
（环冷机一、二段设有余热利用设施）
（2）处理能力： 正常：570t/h
最大：700t/h
（3）旋向： 平面顺时针方向 第1页 共3页
（4）环冷机中径： Ф33m
（5）料层高度： 1.55m
（6）台车宽度： 3.2m
（7）台车栏板高度： 1.6m
（8） 台车数量：60
（9）正常冷却时间： 76min
（10）进料温度： 750～850℃
（11）排料温度： <120℃
（12）烧结矿堆比重： 1.7 t/m3
（13）进料最大粒度： <150mm
（14）主传动：2点传动，交流变频调速
（15）卸料斗设压力传感器
（16）环冷机设转数测量装置
（17）环冷机驱动电机设旋转编码器，可测出电机的实际转数。
（18）数量：1台
附属设备：
(1)．板式给矿机
处理量： 正常：570t/h
最大：700t/h
链板节距： 450mm
料槽宽度： 1400mm
头尾轮中心距： 4725mm
传动：电机交流变频调速
(2)．双层卸灰阀 19台
(3)．电动卸灰小车 1台 第2页 共3页
2.1.2环冷机的性能要求
环冷机按甲方提供的地理及地质资料、气象条件、运行方式、运输条件等要求进行设计；并在符合设计条件下，在系统正常投运时，保证达到以下性能：
（1）要求设备在连续工作和重载条件下可靠运行。
（2）要求设备具有超载15%负荷启动的能力。
（3）结构要求具有抗冲击性能高和耐磨性能好的特点
（4）密封性能好,要求在运行和卸料过程中不撒料、不漏料。
（5）要求具有机械和电气双重过载自动保护的功能。
（6）整机结构紧凑、运行平稳，噪声符合国家标准。
（7）易损件使用寿命＞1年。
（8）环冷机一、二冷段余热利用，生产蒸汽。
2.2环冷机的主要设计和制造标准
本环冷机严格按照中华人民共和国国家标准和规程进行设计、制造和验收。环冷机在设计、制造方面所遵循的标准和规程一律以最新版本为准。
2.3设备供货范围
环冷机供货范围：
设备主机、驱动装置〔摩擦传动、电动机变频调速、电机带测速旋转编码器，输出4～20mA信号〕、给料斗、回转部分(包括2块备用台车)、风箱、轨道(包括水平轨、侧轨和曲轨)、机架、灰箱，卸矿斗、台车密封罩，支承辊、板式给矿机(变频调速)、双层卸灰阀、散料小车、余热利用接口支座、润滑系统等及其他必备的备件。
3.资料交付时间
签订技术协议并生效7天内，制造厂应向甲方提供正式设备资料一式三份。
4.双方责任和义务 第3页 共3页
4.1甲方对所提供的技术参数和要求的正确性负责。
4.2制造厂应根据甲方提供的资料进行设计制造和配套供货范围内的辅助设备，并按国家相关规定提供各项技术资料。并保证设备的质量和性能满足甲方要求并符合国家有关标准。
环冷机安装方案
汉钢产业整合技术改造灾后重建工程
2×280m2烧结环冷机安装方案
批准：
审核：
编制：
二十三冶集团第二工程
汉钢工程项目部
二零一一年五月二十五日
目 录
1.工程概况……………………………………………………………………………………………1
1.1设备说明……………………………………………………………………………………………1
1.2主要技术性能参数…………………………………………………………………………………1
2.编制依据………………………………………………………………………………………………1
3.施工准备…………………………………………………………………………………………………2
3.1施工技术准备…………………………………………………………………………………………2
3.2物质准备………………………………………………………………………………………………2
3.3基础验收………………………………………………………………………………………………2
4.设备安装…………………………………………………………………………………………………4
4.1施工程序………………………………………………………………………………………………4
4.2中心标板的埋设………………………………………………………………………………………5
4.3给矿漏斗安装…………………………………………………………………………………………5
4.4风箱、灰斗安装………………………………………………………………………………………6
4.5机架安装………………………………………………………………………………………………6
4.6卸矿漏斗安装…………………………………………………………………………………………6
工业车间制冷设备技术规格书
工业车间制冷设备技术规格书
车间制冷设备技术规格书
一、使用条件
用于车间室内夏季整体降温,工作环境温度-15℃～＋40℃，海拔小于<1000m。
二、设备名称及数量：
设备名称：车间制冷设备
设备数量：*套（每套含环保空调*****台，负压风机****台）三、技术要求：
（一）技术参数：
1、环保空调技术参数：
1）每台环保空调适用面积：100-150平方米
2）设备功率：1.0-1.5kw
3）电压：380v 50HZ
4）噪音：＜60D分贝
5）储水量：50-100L/H
6）耗水量：30-50L/H
7）风量：≥20000m3/H
8）风机类型：轴流风机
9）送风距离：最大可达35米
10）夏季降温幅度：8-12摄氏度
2、负压风机技术参数
1）风量：不小于40000m3/H
2）电压：380V
3）功率：0.75-1.0KW
4）噪音：＜60dB
5）外形材质：玻璃钢压模外框
6）叶片材质：6叶耐冲压工程塑钢
7）风机固件：不锈钢螺丝 8）转速：450-500RPM
9）防雨百叶：PVC材质防雨百叶
（二）技术要求
1、环保空调技术要求
1）安装于车间纵向两侧外墙壁，具备遥控控制，液晶屏显示风量、温度、湿度等状态参数；
2）具有断水、电压、电流等自停安全保护功能；
3）能把室外空气降*-*℃送入室内，室内降温速快，降温幅度能达到*—*℃左右；
4）出风口为广角送风，风向上下、左右可调；
5）凤量可通过无极档位任意调节。
6）室外进风口设置防尘网，可有效隔离金属粉尘、灰尘、毛絮。
7）水帘使用寿命不低于7年。
2、负压风机技术要求：
1）风机安装于车间房顶，外壳具有高强度耐腐蚀、耐酸碱、不产生金属材料共鸣响声。
2）风叶采用6叶耐冲击工程塑钢，工作噪音小于60分贝。
3）风机电机采用防尘防水达F级绝缘，具有过载和欠相保护。
4）百叶窗采用PVC气动百叶窗随气流顺流原理，可自动开闭、防空气倒流，必须防雨、防尘、不影响采光、不变形，。

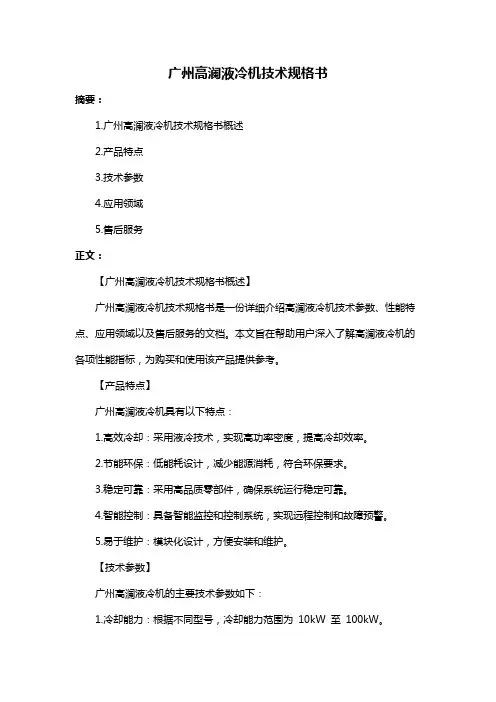

广州高澜液冷机技术规格书
广州高澜液冷机技术规格书
摘要：
1.广州高澜液冷机技术规格书概述
2.产品特点
3.技术参数
4.应用领域
5.售后服务
正文：
【广州高澜液冷机技术规格书概述】
广州高澜液冷机技术规格书是一份详细介绍高澜液冷机技术参数、性能特点、应用领域以及售后服务的文档。本文旨在帮助用户深入了解高澜液冷机的各项性能指标，为购买和使用该产品提供参考。
【产品特点】
广州高澜液冷机具有以下特点：
1.高效冷却：采用液冷技术，实现高功率密度，提高冷却效率。
2.节能环保：低能耗设计，减少能源消耗，符合环保要求。
3.稳定可靠：采用高品质零部件，确保系统运行稳定可靠。
4.智能控制：具备智能监控和控制系统，实现远程控制和故障预警。
5.易于维护：模块化设计，方便安装和维护。
【技术参数】
广州高澜液冷机的主要技术参数如下：
1.冷却能力：根据不同型号，冷却能力范围为 10kW 至 100kW。 2.工作温度：常规型号适用于 0-40℃环境温度，特殊型号可适用于 -40℃至 55℃。
3.电源电压：常规型号适用于 220V 至 380V，特殊型号可适用于 48V
至 600V。
4.系统压力：常规型号为 0.6MPa 至 1.0MPa，特殊型号可定制。
5.流量：根据不同型号，流量范围为 5L/min 至 100L/min。
【应用领域】
广州高澜液冷机广泛应用于以下领域：
1.电子设备：服务器、计算机、通信设备等。
2.精密仪器：激光设备、医疗设备、分析仪器等。
3.工业控制：PLC、变频器、工业机器人等。
4.新能源：电动汽车、充电桩、太阳能发电等。
【售后服务】
广州高澜液冷机提供以下售后服务：
1.保修服务：产品保修期为 1 年，保修期内免费提供维修服务。
2.备品备件：提供充足的备品备件，确保及时更换。

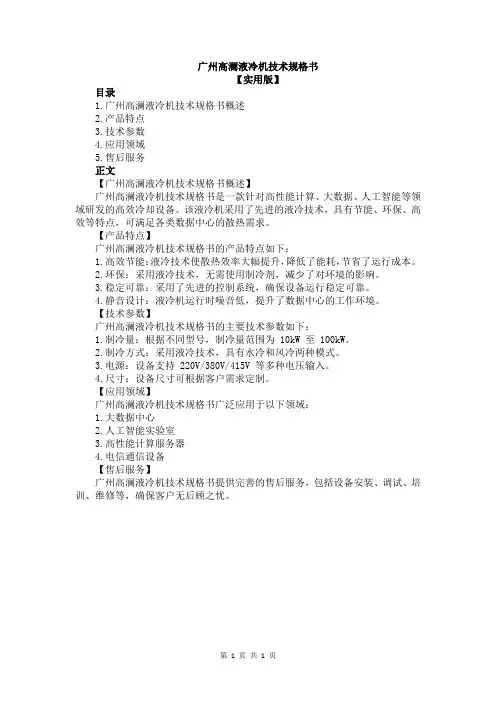

广州高澜液冷机技术规格书 2
