最新o埋弧焊常见焊接缺陷的成因分析及对策
o埋弧焊常见焊接缺陷的成因分析及对策 精品好文档，推荐学习交流
仅供学习与交流，如有侵权请联系网站删除 谢谢16 信阳涉外职业技术学院毕业论文（设计） 开题报告书
论文（设计）题目： 埋弧焊常见焊接缺陷的成因分析及对策
学 院： 信阳涉外职业技术学院 专 业： 焊接技术及自动化 班 级： 2011级焊接班 姓 名： 吴彰建 学 号： 110301002 指导教师： 张明猛
二O 一三 年 七 月 十五 日 一、阅读的参考文献 精品好文档，推荐学习交流 仅供学习与交流，如有侵权请联系网站删除 谢谢16 （序号，作者，文章题目（书目），刊物名称，出版单位、时间） 参考文献： [1]英若采主编. 熔焊原理及金属材料焊接[M].-2版.-北京：机械工业出版社，2005.5 [2]印有胜编著. 金属焊接缺陷及其防止[M].-黑龙江科学技术出版社，1995.6 [3]陈伯蠡编著.焊接工程缺陷分析与对策[M].-北京：机械工业出版社，1997.12 [4]韩国明主编.焊接工艺理论与技术[M].-2版.-北京：机械工业出版社，2007.1 [5]李亚江主编 .焊接冶金学：材料焊接性[M].-北京：机械工业出版社，2006.10 [6]徐卫东主编. 焊接检验与质量管理[M]. -北京：机械工业出版社，2008.8 [7]张文钺主编. 焊接冶金学（基本原理）[M].-北京：机械工业出版社，1995 [8]陈伯蠡著.焊接冶金原理[M].-北京：清华大学出版社，1991 [9]周振丰主编.焊接冶金[M].-北京.机械工业出版社.1995 [10]中国机械工程学会焊接学会，焊接结构设计与制造（XV）委员会.焊接结构设计手册[M].北京：机械工业出版社，1990.3：479-497 [11]中国机械工程学会焊接学会.焊接手册（第3卷）：焊接结构[M].北京：机械工业出版社，1992.12：671-676 [12]史耀武主编.焊接技术手册[M].福州：福建科学技术出版社，2005.4：695-696 [13]宗培言主编.焊接结构制造技术与装备[M].北京：机械工业出版社，2007.3：37-41 [14]崔忠圻主编.金属学与热处理［M］.哈尔滨工业大学出版社,1989. 精品好文档，推荐学习交流
仅供学习与交流，如有侵权请联系网站删除 谢谢16 二、选题理由 （本课题研究目的、意义和主要内容，字数要求在1500-2000字） （一）本课题研究目的 1、了解埋弧焊常见焊接缺陷的具体分类 2、分析埋弧焊常见焊接缺陷的不同原因 3、埋弧焊常见焊接缺陷的防治措施 4、通过实践加深对理论知识的理解及应用能力 （二）本课题研究意义
1、埋弧焊的焊接生产率高 这主要是因为埋弧焊是经过导电嘴将焊接电流导入焊丝的，与焊条电弧焊相比，导电的焊丝长度短，其表面有无药皮包覆，不存在药皮成分受热分解的限制，所以允许使用比焊条电弧焊大得多的电流，使得埋弧焊的电弧功率、熔透深度及焊丝的熔化速度都相应增大。所以，埋弧焊与焊条电弧焊相比有更高的生产率。 2、埋弧焊的焊缝质量好 因为埋弧焊时的电弧及熔池均处在焊剂与熔渣的保护之中，保护效果比焊条电弧焊要好。 3、埋弧焊的焊接成本较低 由于埋弧焊使用的焊接电流大，可使焊件获得较大的熔深，在埋弧焊时可开坡口，因而既节约了因加工坡口而消耗掉的焊件金属和加工工时，也减少了焊缝中焊丝的填充量。而且，由于焊接时金属飞溅极少，又没有焊条头的损失，所以也节约了填充金属。此外，埋弧焊的热量集中，热效率高，故而在单位长度焊缝上所消耗的电能也大大减少。正是由于上述原因，在使用埋弧焊焊接厚大焊件时，可获得较好的经济效益。 4、埋弧焊的劳动条件好 由于埋弧焊实现了焊接过程的机械化，操作较为简便，焊接过程中操作者只是监控焊机，因而大大减轻了焊工的劳动强度。另外，埋弧焊时电弧是在焊剂层下燃烧，没有弧光的有害影响，放出的烟尘和有害气体也较少，所以焊工的劳动条件大为改善。 5、数字化明显 数字化是未来发展的方向，国内目前主要是做了外围的数字化，而核心还是模拟的，数字化的真正含义是能控制精品好文档，推荐学习交流 仅供学习与交流，如有侵权请联系网站删除 谢谢16 每一个溶滴过渡，依赖于DSP的高速数据处理，可以对送丝和溶滴过渡进行控制，输出方式多为脉冲。送丝机构使用高精度伺服系统。 6、网络化的加快 这是数字化的延续，具有网络通信功能，焊接参数可以通过上位机输入，实时参数将被记录，有利于质量分析和控制，能完成网络程序的下载和升级。 7、智能化的应用 可以应用专家系统实时自动调整参数。 8、逆变的普遍应用 目前开始应用了，不过技术还不是很成熟，依赖于半导体的进步，以后应该IGBT或者新半导体取代可控硅，逆变的最大好处就是体积小，材料省，节能。 （三）本课题研究内容
1. 影响焊接缺陷的因素 （1）材料因素: 所谓材料因素是指被焊的母材和所使用的焊接材料，如焊丝、焊条、焊剂、以及保护气体等。所有这些材料在焊接时都直接参与熔池或熔合区的物理化学反应，其中母材本身的材质对热影双区好性能起音决定性的影响。显然所采用的焊接材料对焊缝金属的成份和性能也是关键的因素。好果焊接材料与母材匹配不当，则不仅可以引起焊接区内的至纹、气孔等各种缺陷，而且也可能可起脆化、软化或耐腐蚀等性能变化。所以，为保证获得良好的焊接接头，必须对材料因素予以充分的重视。 （2）工艺因素： 大量的实践证明，同一种母材在采用不同的焊接方法和工艺措施的条件下，其焊接质量会表现出很大的差别。焊接方法对焊接质量的影响主要可能在两方面：首先是焊接热源的特点，也就是功率密度、加热最高温度、功率大小等，它们可直接改变焊接热循环的各项参数，如线能量大小、高温停留时间、相变温度区间的冷却速度等。这些当然会影响接头的组织和性能;其次是对熔池和附近区域的保护方式，如熔渣保护、气体保护、气-渣联合保护或是在真空中焊接等，这些都会影响焊接冶金过程。显然，焊接热过程和冶金过程必然对接头的质量和性能会有决定性的影响。 精品好文档，推荐学习交流 仅供学习与交流，如有侵权请联系网站删除 谢谢16 2.常见焊接缺陷的原因分析 （1）结晶裂纹 从金属结晶理论知道，先结晶的金属纯度比较高，后结晶的金属杂质较多，并富集在晶粒周界，而且这些杂质具有较低的熔点，例如，一般碳钢和低合金钢的焊缝含硫量较高时，能形成FeS，而FeS与Fe发生作用形成熔点只有988℃的低熔点共晶。在焊缝金属凝固过程中，低熔点共晶被排挤在晶界上，形成“液态薄膜”由于液态薄膜的存在减弱了晶间之间的结合力，晶粒间界的液态薄膜便成了薄弱地带。又因为焊缝金属在结晶的同时，体积在减小，周围金属的约束引起它的收缩而引起焊缝金属受到拉伸应力的作用下，于是相应地产生了拉伸变形。若此时产生的变形量超过了晶粒边界具有的变形塑性时，即可沿这个薄弱地带开裂而形成结晶裂纹。 可见，产生结晶裂纹的原因就在于焊缝中存在液态薄膜和在焊缝凝固过程中受到拉伸应力共同作用的结果。因此，液态薄膜是产生结晶裂纹的根源，而拉伸应力是产生结晶裂纹的必要条件。 至于近缝区的结晶裂纹，原则上与焊缝上的结晶裂纹时一致的。在焊接条件下，近缝区金属被加热到很高的温度，在熔合区附近达到半熔化状态。当母材金属含有易熔杂质时，那么在近缝区金属的晶界上，同样也会有低熔共晶存在。这时在焊接热的作用下，将会发生熔化，相当于晶粒间的液态薄膜，与此同时，在拉伸应力的作用下就会开裂。 焊缝上的结晶裂纹和近缝区的结晶有着相互依赖和相互影响的关系。近缝区的结晶裂纹可能是焊缝结晶裂纹的起源。 结晶裂纹的影响因素：通过以上分析可知，结晶裂纹的产生取决于焊缝金属在脆性温度区间的塑性和应变，前者取决于冶金因素，后者取决于力的因素。力的主作用是产生结晶裂纹的的必要条件，只有在力的作用下产生的应变超过材料的最大变形能力时，才会开裂。首先需要分析冶金因素。 冶金因素对结晶裂纹的影响：按照金属学的基本原理，决定金属材料性能的根本原因是化学成分。成分的变化将改变合金各组元的溶解度、相得组成与比例、结晶形态及晶粒尺寸。这些因素都将精品好文档，推荐学习交流 仅供学习与交流，如有侵权请联系网站删除 谢谢16 影响焊缝金属的塑性，因而直接或间接的影响结晶裂纹的敏感性。 冶金因素和力的因素是影响结晶裂纹形成的两个主要因素，二者之间既有内在的联系，又有各自独立的规律。分析这些因素的作用的主要目的就是找到防止结晶裂纹的措施。 至于近缝区的结晶裂纹，原则上与焊缝上的结晶裂纹时一致的。在焊接条件下，近缝区金属被加热到很高的温度，在熔合区附近达到半熔化状态。当母材金属含有易熔杂质时，那么在近缝区金属的晶界上，同样也会有低熔共晶存在。这时在焊接热的作用下，将会发生熔化，相当于晶粒间的液态薄膜，与此同时，在拉伸应力的作用下就会开裂。 (2)冷裂纹 在焊接生产中经常遇到的主要是延迟裂纹，高强钢焊接时产生延迟裂纹的主要原因是：钢种的淬硬倾向；焊接接头的含氢量及其分布；以及焊接接头的拘束应力状态。上述三条是产生延迟裂纹的三大因素。这三个因素在一定条件下是相互联系，相互制约和相互促进的。 ① 钢种的淬硬倾向 焊接接头的淬硬倾向主要决定于钢种的化学成分，其次是焊接工艺，结构板厚及冷却条件等。 钢种的淬硬倾向越大在焊接时会产生更多的马氏体组织。特别在近缝区的加热温度很高时奥氏体晶粒严重长大，在快速冷却时，粗大的奥氏体将转变为粗大的马氏体。如果钢种的含碳量很高时，就形成了呈片状的孪晶马氏体。孪晶马氏体的硬度很高，组织很脆，在一定的应力条件下将发生脆性断裂。由于孪晶马氏体对于裂纹和氢脆的敏感性特别强。因此，焊接的热影响区和焊缝的孪晶马氏体越多，则越容易产生裂纹。另一方面钢种的淬硬性越大，也意味着会产生越多的晶格缺陷。金属在焊接时由于受热不平衡的条件下所形成的晶格缺陷主要是空位，在相变应力的作用下可产生较多的位错。空位和位错都会在焊接应力的作用下，发生移动和聚集，当浓度达到一定程度就会产生裂纹源，在盈利的继续作用下就会不断扩展形成宏观的裂纹。 ② 氢的作用 氢是引起焊接件产生延迟裂纹的主要原因并且具
焊接常见缺陷产生的原因及其预防措施
编号
责任者
文件材料题名
日
期
页次
备
注
16
HP-23〔1〕
蒙电一建
25MnG·∮60×·Ws/Ds·5G焊接工艺评定报告
17
HP-24
蒙电一建
12Cr1MoV·∮133×14·Ws/Ds·5G焊接工艺评定报告
18
HP-24〔1〕
蒙电一建
25MnG·∮60×·Ws/Ds·2G焊接工艺评定报告
19
HP-25
9
HP-12
蒙电一建
16Mn·δ＝18㎜·CO2·3G焊接工艺评定报告
10
HP-13
蒙电一建
16Mn·δ＝18㎜·CO2·4G焊接工艺评定报告
11
HP-14
蒙电一建
1Cr18Ni9Ti·∮60×8·Ws·5G焊接工艺评定报告
12
HP-20
蒙电一建
12Cr2MoWVTiB·∮54×·Ws/Ds
5G焊接工艺评定报告
附表01
焊接常见缺陷产生的原因及其预防措施
序号
焊接缺陷
产生因素
预防措施
1
咬边
1、焊接电流大；2、焊接过程中，在母材位置停留时间短，铁水不足。
1、在电流范围内适当减小焊接电流；2、调整焊接手法，给足铁水。
2
夹渣、夹钨
1、层间清理不干净；2、焊接时焊条不摆动或摆动幅度小；3、焊接材料选用不当；4、焊件太大；5、电弧电压太高。
1、正确选用焊接材料；2、减少单层焊道熔敷厚度，使熔渣充分浮到熔池外表；3、增大焊接电流，有规律性的运条、搅拌熔池、使熔渣与熔池金属充分别离；4、仔细清理层间焊渣；5、降低电弧电压；6、氩弧焊时焊工手法要稳，防止钨极短路。
常见焊接缺陷的产生原因和防止措施
1.启动焊机前，检查焊把，禁止与工件短路，遵守安全规程；
2.包裹绝缘带；
3.在坡口内引弧，加强规程教育，严肃工艺纪律
飞溅
1.焊接电流过大；
2.未采取防护措施；
3.CO2气体保护焊焊接回路电感量不合适
1.选用合适的规范参数；
2.采用涂白垩粉等措施；
3.调整CO2气体保护焊焊接回路的电感
2.选择合理的焊接规范和工艺措施，如焊前预热、控制层间温度、焊后缓冷、进行焊后热处理等。避免产生淬硬组织；
3.采取降低焊接应力的工艺措施
再热裂纹
1.过饱和固溶的碳化物在再次加热时析出，造成晶内强化；
2.焊接残余应力
1.减少焊接应力和应力集中程度，如焊前预热、焊后缓冷等以及使焊缝与母材平滑过渡；
2.在满足性能要求的前提下，选用强度等级稍低于母材的焊接材料；
4.操作不熟练；
5.坡口设计不合理，焊层形状不良
1.彻底清理层间焊道；
2.选用合理的焊接规范；
3.提高操作技术；
4.合理选用坡口，改善焊层成形
金属夹杂
1.氩弧焊采用接触引弧，操作不熟练；
2.钨极与熔池或焊丝短路；
3.焊接电流过大，钨棒严重烧损
1.氩弧焊时尽量采用高频引弧；
2.熟练操作技术；
3.选用合适的焊接规范
6.气焊火焰调整不合适、焊炬摆动幅度大，焊丝搅拌熔池不充分，对熔池保护差；
7.操作不熟练；
8.焊接环境湿度大
1.不使用药皮剥落、开裂、变质、偏心和焊芯锈蚀的焊条。焊条和焊剂按规程要求烘烤；
2.按规程要求做好焊前清理工作；
3.选用合适的焊接规范，控制焊接电流和电弧长度；
常见焊接缺陷的成因分析及对策
常见焊接缺陷的成因分析及对策摘要：随着焊接技术的不断成熟，焊接在当今工业生产中几乎应用于各个部门的生产中。
焊接是安装工程中一项比较重要的工序，焊接缺陷的存在会直接危及整个结构的质量及安全运行。
因此，将焊接缺陷尽量控制在规范允许范围内是每个焊接操作人员及工程管理人员应尽的责任。
常见的焊接接头缺陷主要有咬边、焊瘤、弧坑、气孔、夹渣、根部未焊透、未熔合及裂纹等，本文对其中几种焊接缺陷进行分析，并介绍预防对策。
关键词：焊接；裂纹；气孔；夹渣Abstract: with the welding techno logy matures, welding in today’s almost applied to the production of various departments in the industrial production. Welding is an important working procedure installation project, the existence of the weld defects will directly endanger the quality of the whole structure and safe operation. Therefore, to control the welding defects as far as possible within the scope of specification allows each welding operation personnel and project management responsibility. Common weld defects are mainly bite edge, flash, arc pit, porosity, slag inclusion, the root of lack of penetration, incomplete fusion and crack, etc., this paper analyzes some welding defects, and introduces prevention measures.Key words: welding; Crack; Porosity; slagTG40一、焊接裂纹焊接裂纹是一种非常严重的缺陷。
埋弧焊常见缺陷及处理方法.pdf
埋弧焊常见缺陷
埋弧焊常见缺陷及处理方法
宽度不均匀
产生原因：
1．焊接速度不均匀；2．焊丝给送速度不均匀；3．焊丝导电不良
防止方法：
1．找出原因排除故障；2．找出原因排除故障；3. 更换导电嘴衬套（导电块）
堆积高度过大
产生原因：
1．电流太大而电压过低；2．上坡焊时倾角过大；3．环缝焊接位置不当（相对于焊件的直径和 焊接速度）

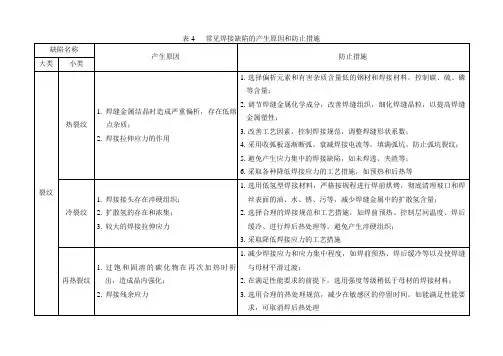

产生原因：1．焊件、焊丝、焊等材料配合不当；2．焊丝中含碳、硫量较高；3．焊接区冷却速度过快而 致热影响区硬化；4．多层焊的第一道焊缝截面过小；5．焊缝成形系数太小；6．角焊缝熔深太 大；7．焊接顺序不合理；8．焊件刚度大 防止方法：
1．合理选配焊接材料；2．选用合格焊丝；3．适当降低焊速、焊前预热和焊后缓冷；4．焊前 适当预热或减小电流，降低焊速（双面焊适用）；5．调整焊接参数和改进坡口；6．调整焊接参 数和改变极性（直流）7．合理安排焊接顺序；8．焊前预热及焊后缓冷 焊穿
产生原因：
焊接参数及其它工艺因素配合不当
防止方法：
选择适当焊接参数 咬边 产生原因： 1．焊丝位置或角度不正确；2．焊接参数不当 防止方法： 1．调整焊丝；2．调节焊接参数 未熔合 产生原因： 1．焊丝未对准；2．焊缝局部弯曲过甚 防止方法： 1．调整焊丝；2．精心操作 未焊透 产生原因： 1．焊接参数不当（如电流过小，电弧电压过高）；2．坡口不合适；3．
中间凸起而两边凹陷
产生原因：
焊剂圈过低并有粘渣，焊接时熔渣被粘渣托压
防止方法：
提高焊剂圈，使焊剂覆盖高度达 30~40mm 气孔
产生原因：
1．接头未清理干净；2．焊剂潮湿；3．焊剂中混有垃圾；4．焊剂覆盖层厚度不当或焊剂斗阻 塞；5．焊丝表面清理不够；6．电压过高 防止方法：
常见焊接缺陷的成因及其防止方法
常见焊接缺陷的成因及其防止方法①形状缺陷──外观质量粗糙，鱼鳞波高低、宽窄发生突变；焊缝与母材非圆滑过渡。
主要原因是操作不当，返修造成。
危害是应力集中，削弱承载能力。
②焊缝尺寸缺陷尺寸不符合施工图样或技术要求。
主要原因是施工者操作不当危害：尺寸小了，承载截面小；尺寸大了，削弱了某些承受动载荷结构的疲劳强度。
③咬边原因：⒈焊接参数选择不对，U、I太大，焊速太慢。
⒉电弧拉得太长。
熔化的金属不能及时填补熔化的缺口。
危害：母材金属的工作截面减小，咬边处应力集中。
④弧坑:由于收弧和断弧不当在焊道末端形成的低洼部分。
原因：焊丝或者焊条停留时间短，填充金属不够。
危害：⒈减少焊缝的截面积；⒉弧坑处反应不充分容易产生偏析或杂质集聚，因此在弧坑处往往有气孔、灰渣、裂纹等。
⑤烧穿原因：⒈焊接电流过大；⒉对焊件加热过甚；⒊坡口对接间隙太大；⒋焊接速度慢，电弧停留时间长等。
危害：⒈表面质量差⒉烧穿的下面常有气孔、夹渣、凹坑等缺陷。
⑥焊瘤熔化金属流淌到焊缝以外未熔化的母材上所形成的局部未熔合。
原因：焊接参数选择不当坡口清理不干净，电弧热损失在氧化皮上，使母材未熔化。
危害：表面是焊瘤下面往往是未熔合，未焊透；焊缝几何尺寸变化，应力集中，管内焊瘤减小管中介质的流通界面计。
⑦气孔原因：⒈电弧保护不好，弧太长；⒉焊条或焊剂受潮，气体保护介质不纯；⒊坡口清理不干净。
危害：从表面上看是减少了焊缝的工作截面；更危险的是和其他缺陷叠加造成贯穿性缺陷，破坏焊缝的致密性。
连续气孔则是结构破坏的原因之一。
⑧夹渣焊接熔渣残留在焊缝中。
易产生在坡口边缘和每层焊道之间非圆滑过渡的部位，焊道形状突变，存在深沟的部位也易产生夹渣。
原因：⒈熔池温度低（电流小），液态金属黏度大，焊接速度大，凝固时熔渣来不及浮出；⒉运条不当，熔渣和铁水分不清；⒊坡口形状不规则，坡口太窄，不利于熔渣上浮；⒋多层焊时熔渣清理不干净。
危害：较气孔严重，因其几何形状不规则尖角、棱角对机体有割裂作用，应力集中是裂纹的起源。
焊接中的常见缺陷的成因和防止措施
焊接中的常见缺陷的成因和防止措施第一篇：焊接中的常见缺陷的成因和防止措施焊接中的常见缺陷的成因和防止措施焊接是保证结构强度的关键，是保证质量的关键，是保证安全和作业的重要条件。
如果焊接存在着缺陷，就有可能造成结构断裂、渗漏，甚至引起事故。
据对脆断事故调查表明，40%脆断事故是从焊缝缺陷处开始的。
在进行检验的过程中，对焊缝的检验尤为重要。
因此，应及早发现缺陷，把焊接缺陷限制在一定范围内，以确保安全。
焊接缺陷种类很多，按其位置不同，可分为外部缺陷和内部缺陷。
常见缺陷有气孔、夹渣、焊接裂纹、未焊透、未熔合、焊缝外形尺寸和形状不符合要求、咬边、焊瘤、弧坑等。
一、气孔气孔是指在焊接时，熔池中的气泡在凝固时未能逸出而形成的空穴。
产生气孔的主要原因有：坡口边缘不清洁，有水份、油污和锈迹；焊条或焊剂未按规定进行焙烘，焊芯锈蚀或药皮变质、剥落等。
此外，低氢型焊条焊接时，电弧过长，焊接速度过快；埋弧自动焊电压过高等，都易在焊接过程中产生气孔。
由于气孔的存在，使焊缝的有效截面减小，过大的气孔会降低焊缝的强度，破坏焊缝金属的致密性。
预防产生气孔的办法是：选择合适的焊接电流和焊接速度，认真清理坡口边缘水份、油污和锈迹。
严格按规定保管、清理和焙烘焊接材料。
不使用变质焊条，当发现焊条药皮变质、剥落或焊芯锈蚀时，应严格控制使用范围。
埋弧焊时，应选用合适的焊接工艺参数，特别是薄板自动焊，焊接速度应尽可能小些。
二、夹渣夹渣就是残留在焊缝中的熔渣。
夹渣也会降低焊缝的强度和致密性。
产生夹渣的原因主要是焊缝边缘有氧割或碳弧气刨残留的熔渣；坡口角度或焊接电流太小，或焊接速度过快。
在使用酸性焊条时，由于电流太小或运条不当形成“糊渣”；使用碱性焊条时，由于电弧过长或极性不正确也会造成夹渣。
进行埋弧焊封底时，焊丝偏离焊缝中心，也易形成夹渣。
防止产生夹渣的措施是：正确选取坡口尺寸，认真清理坡口边缘，选用合适的焊接电流和焊接速度，运条摆动要适当。
多层焊时，应仔细观察坡口两侧熔化情况，每一焊层都要认真清理焊渣。
详解埋弧焊主要缺陷及防止措施方法，好好收藏！
详解埋弧焊主要缺陷及防止措施方法，好好收藏！埋弧焊时可能产生的主要缺陷，除了由于所用焊接工艺参数不当造成的熔透不足、烧穿、成形不良以外，还有气孔、裂纹、夹渣等。
本节主要叙述气孔、裂纹、夹渣这几种缺陷的产生原因及其防止措施。
1. 气孔埋弧焊焊缝产生气孔的主要原因及防止措施如下：1)焊剂吸潮或不干净焊剂中的水分、污物和氧化铁屑等都会使焊缝产生气孔，在回收使用的焊剂中这个问题更为突出。
水分可通过烘干消除，烘干温度与肘间由焊剂生产厂家规定。
防止焊剂吸收水分的最好方法是正确肋储存和保管6 采用真空式焊剂回、收器可以较有效地分离焊剂与尘土，从而减少回收焊剂在使用中产生气孔的可能性。
2)焊接时焊剂覆盖不充分由于电弧外露并卷入空气而造成气孔。
焊接环缝时，特别是小直径的环缝，容易出现这种现象，应采取适当措施，防止焊剂散落。
3)熔渣粘度过大焊接时溶入高温液态金属中的气体在冷却过程中将以气泡形式溢出。
如果熔渣粘度过大，气泡无法通过熔渣，被阻挡在焊缝金属表面附近而造成气孔。
通过调整焊剂的化学成分，改变熔渣的粘度即可解决。
4)电弧磁偏吹焊接时经常发生电弧磁偏吹现象，特别是在用直流电焊接时更为严重。
电弧磁偏吹会在焊缝中造成气孔。
磁偏吹的方向、受很多因素的影响，例如工件上焊接电缆的联接位置：电缆接线处接触不良、部分焊接电缆环绕接头造成的二次磁场等。
在同一条焊缝的不同部位，磁偏吹的方向也不相同。
在接近端部的一段焊缝上，磁偏吹更经常发生，因此这段焊缝气孔也较多。
为了减少磁偏吹的影响，应尽可能采用交流电源；工件上焊接电缆的联接位置尽可能远离焊缝终端；避免部分焊接电缆在工件上产生二次磁场等。
5)工件焊接部位被污染焊接坡口及其附近的铁锈、油污或其他污物在焊接时将产生大量气体，促使气孔生成，焊接之前应予清除。
2. 裂纹通常情况下，埋弧焊接头有可能产生两种类型裂纹，即结晶裂纹和氢致裂纹。
前者只限于焊缝金属，后者则可能发生在焊缝金属或热影响区。
埋弧焊主要缺陷及防止
埋弧焊主要缺陷及防止埋弧焊时可能产生的主要缺陷，除了由于所用焊接工艺参数不当造成的熔透不足、烧穿、成形不良以外，还有气孔、裂纹、夹渣等。
本节主要叙述气孔、裂纹、夹渣这几种缺陷的产生原因及其防止措施。
1. 气孔埋弧焊焊缝产生气孔的主要原因及防止措施如下：1)焊剂吸潮或不干净焊剂中的水分、污物和氧化铁屑等都会使焊缝产生气孔，在回收使用的焊剂中这个问题更为突出。
水分可通过烘干消除，烘干温度与肘间由焊剂生产厂家规定。
防止焊剂吸收水分的最好方法是正确肋储存和保管 6 采用真空式焊剂回、收器可以较有效地分离焊剂与尘土，从而减少回收焊剂在使用中产生气孔的可能性。
2)焊接时焊剂覆盖不充分由于电弧外露并卷入空气而造成气孔。
焊接环缝时，特别是小直径的环缝，容易出现这种现象，应采取适当措施，防止焊剂散落。
3)熔渣粘度过大焊接时溶入高温液态金属中的气体在冷却过程中将以气泡形式溢出。
如果熔渣粘度过大，气泡无法通过熔渣，被阻挡在焊缝金属表面附近而造成气孔。
通过调整焊剂的化学成分，改变熔渣的粘度即可解决。
4)电弧磁偏吹焊接时经常发生电弧磁偏吹现象，特别是在用直流电焊接时更为严重。
电弧磁偏吹会在焊缝中造成气孔。
磁偏吹的方向、受很多因素的影响，例如工件上焊接电缆的联接位置：电缆接线处接触不良、部分焊接电缆环绕接头造成的二次磁场等。
在同一条焊缝的不同部位，磁偏吹的方向也不相同。
在接近端部的一段焊缝上，磁偏吹更经常发生，因此这段焊缝气孔也较多。
为了减少磁偏吹的影响，应尽可能采用交流电源；工件上焊接电缆的联接位置尽可能远离焊缝终端；避免部分焊接电缆在工件上产生二次磁场等。
5)工件焊接部位被污染焊接坡口及其附近的铁锈、油污或其他污物在焊接时将产生大量气体，促使气孔生成，焊接之前应予清除。
2 裂纹通常情况下，埋弧焊接头有可能产生两种类型裂纹，即结晶裂纹和氢致裂纹。
前者只限于焊缝金属，后者则可能发生在焊缝金属或热影响区。
1)结晶裂纹钢材焊接时，焊缝中的S 、P等杂质在结晶过程中形成低熔点共晶。
薄板埋弧焊气孔偏多的缺陷分析和预防措施
薄板埋弧焊气孔偏多的缺陷分析和预防措施薄板埋弧焊是一种广泛应用于制造业的焊接方法。
然而，在这种焊接过程中，经常会出现气孔偏多的缺陷，这不仅影响焊接质量，还可能导致焊接件的性能降低，甚至造成设备事故。
因此，分析薄板埋弧焊气孔偏多的缺陷，找出其原因，采取预防措施，对于提高焊接质量和工作安全具有重要意义。
缺陷分析过多气孔是薄板埋弧焊过程中常见的缺陷之一。
气孔对于焊接件的性能影响很大，容易导致合金元素和温度变化的不稳定，进而影响焊接强度。
因此，我们需要深入分析气孔生成的原因，才能找到解决方法。
气孔的形成原因气孔产生的原因有很多，包括：1.气体污染：焊丝、钢材中含有空气、水蒸气等易挥发物质影响氩气的纯度，使气体中含有过多的氧气和氮气，从而导致气孔的产生。
2.埋弧强度不足：埋弧强度不足会导致弧光不稳定，极易生成气孔。
3.焊缝的凸度和型变：在埋弧焊接过程中，由于主要多是在平板上进行焊接，容易产生焊缝的凸起和往内的弯曲，导致焊缝产生气孔的风险增加。
4.数据参数不合理：焊接过程中，数据参数不合理会导致温度分布不均，从而引发气孔生成。
5.圆周焊接：圆周焊接容易产生气孔，所以要进行圆周焊接时应对焊接姿势和焊丝进行调整。
气孔的分类气孔可以分为两种类型：气体孔和氧化物孔。
气体孔介于导气管中，而氧化物孔则呈粒状或颗粒状。
酸度和氧化物含量越高，则生成气体孔的几率越大。
预防措施针对上述分析，我们可以在薄板埋弧焊接过程中，适当地采取以下预防措施来减少气孔的产生：1.提高气体纯度：采用高纯度氩气可以大大减轻气孔的产生。
2.增强埋弧强度：通过增加电弧电流和延长埋弧时间可以增强埋弧强度，避免弧光不稳定，从而降低气孔的产生。
3.控制焊缝凸度和型变：焊接过程中，应根据焊接部位的形状和尺寸进行正确的焊接姿势调整，减少焊缝的凸起和型变，从而降低气孔的产生。
4.优化数据参数：调整数据参数，合理分布温度，降低气孔的产生率。
5.根据需要调整圆周焊接：若圆周焊接不可避免，则应根据焊接元件的形状和尺寸进行正确的焊接调整，避免产生气孔。
埋弧焊问题及解决
埋弧焊问题及解决埋弧焊是目前广泛使用的一种生产效率较高的机械化焊接方法。
它与焊条电弧焊相比，虽然灵活性差一些，但焊接质量好、效率高、成本低，劳动条件好。
1 埋弧焊的原理及特点一、埋弧焊的过程及原理埋弧焊是利用焊丝与工件之间在焊剂层下燃烧的电弧产生热量，熔化焊丝、焊剂和母材金属而形成焊缝的熔化极电弧焊方法。
由于焊接时电弧掩埋在焊剂层下燃烧，电弧光不外露，因此被称为埋弧焊。
二、埋弧焊的特点1．埋弧焊的主要优点：（1）焊接生产率高；（2）焊缝质量好；（3）焊接成本较低；（4）劳动条件好；2．埋弧焊的主要缺点：（1）难以在空间位置施焊；（2）对工件装配质量要求高；（3）不适合焊接薄板和短焊缝。
三、埋弧焊的分类及应用范围埋弧焊的应用范围（1）焊缝类型和焊件厚度凡是焊缝可以保持在水平位置、或倾斜度不大的工件，不管是对接、角接和搭接接头，都可以用埋弧焊焊接，如平板的拼接缝、圆筒形工件的纵缝和环缝、各种焊接结构中的角缝和搭接缝等。
埋弧焊可焊接的焊件厚度范围很大。
除了厚度在5mm以下的焊件由于容易烧穿，埋弧焊用得不多外，较厚的焊件都适于用埋弧焊焊接。
目前，埋弧焊焊接的最大厚度已达650mm。
（2）焊接材料种类随着焊接冶金技术和焊接材料生产技术的发展，适合埋弧焊的材料已从碳素结构钢发展到低合金结构钢、不锈钢、耐热钢以及某些有色金属，如镍基合金、铜合金等。
此外，埋弧焊还可在基体金属表面堆焊耐磨或耐腐蚀的合金层。
2 埋弧焊的焊接材料与冶金过程一、埋弧焊的焊接材料及选用1．焊丝根据焊丝的成分和用途可将其分为碳素结构钢焊丝、合金结构钢焊丝和不锈钢焊丝三大类，随着埋弧焊所焊金属种类的增加，焊丝的品种也在增加，目前生产中已在应用高合金钢焊丝、各种有色金属焊丝和堆焊用的特殊合金焊丝等新品种焊丝。
焊丝选用原则:埋弧焊焊接低碳钢时，常用的焊丝牌号有H08、H08A、H15Mn等，其中以H08A的应用最为普遍。
当工件厚度较大或对力学性能的要求较高时，则可选用含Mn量较高的焊丝。
