金刚石圆锯片使用说明书2
金刚石圆锯片基体
使用说明书
河北星烁锯业股份有限公司
目 录
一、 用途及特点
二、 常用规格及技术参数
三、 工作原理
四、 运输、存放及安装
五、 金刚石圆锯片的（焊接）加工
六、 使用注意事项
七、 常见问题及解决办法（仅供参考）
八、 全国直销经营部电话号码
尊敬的客户朋友们：
欢迎您使用“星烁”牌金刚石圆锯片基体。
我公司是生产“星烁”牌金刚石圆锯片基体的制锯专业企业。2001年，公司依照国际标准，建立并保持了ISO9001质量管理体系。2011年又建立并实施了ISO14001环境管理体系和OHSMS职业健康安全管理体系，三个管理体系整合运行，并得到了认证中心的监督与指导，使我公司的管理实现了国际化。河北星烁锯业股份有限公司愿与国内外朋友合作的更好！
为了让您充分了解星烁牌金刚石圆锯片基体系列产品的特点及最佳使用方法，请详细阅读本说明书。
一、用途及特点：
金刚石圆锯片基体外圆齿顶镶焊金刚石节块（刀头）后，即成为金刚石圆锯片，主要用于石材、水泥制品、玻璃、耐火砖等非金属硬脆材料的切割加工。可在单片切机上使用，也可在组合切机上使用。
星烁牌金刚石圆锯片基体是根据我国锯机、石材等具体情况，在参照国外同类产品特点的基础上设计制造的，具有制造精度高、刚度韧性好、不易变形、热稳定性高、使用寿命长、复焊次数多等特点，是金刚石圆锯片加工和石材厂家理想选择。
二、常用规格及技术参数（见《金刚石锯圆锯片基体》产品目录）
附《金刚石锯圆锯片基体》产品目录一本，由销售部提供。
三、工作原理
金刚石圆锯片基体加工成金刚石圆锯片后装夹在锯机上，通过锯片的高速转动，经水平进给及垂直进给往复运动，依靠均匀分布于锯片周围上的金刚石切削单元，将花岗岩、大理石切割成板材。
四、运输和存放
金刚石圆锯片基体在搬运时应轻放，运输时一般采用水平和垂直悬挂两种方式。在水平运输时应将基体放置于木托盘或平面橡胶垫上，并在工艺孔处用螺栓紧固。严禁将基体直接放于车厢上。垂直运输时请在工艺孔处将基体固定，防止运输过程中基体间的碰撞。小直径基体多以5-10片为一组，用纸质（或木质）包装后运输。
基体贮存时应将基体涂上防锈油后放置在一平面上或悬挂在通风干燥处，并注意防震、防曝晒和隔离热源。决不可靠墙倾斜放置，以免日久变形或锈蚀。
五、金刚石圆锯片的（焊接）加工
当您按本说明书有关指标检查基体合格后，选择相应的刀头进行焊接（要求：刀头宽度≥1.27倍基体厚度），焊接前应对基体进行清洗，焊接时应注意以下几点：
1、 选择与被切割物相匹配的刀头，将刀头平直地焊接在基体齿上，刀头质量影响锯切效率和基体的寿命。
2、 焊接工装应能在周围和径向调整刀头，以保证刀头相对基体的端面对称度、圆周方向对称度的焊接精度要求。
3、 可采用高频感应电源焊接，选择合适的银焊片，其含银量不低于35%。在焊接过程中严格控制温度和时间，焊接温度一般控制在600℃~800℃之间。在焊接过程中，应避免因各个齿过长时间加热或过高温度焊接造成其感应区过大而相连，引起片体产生异常变形，造成片体无法使用等问题。
4、 为了减少基体在正常焊接过程中的变形，提高基体的使用寿命，请采用隔齿焊接或对角焊接工艺。
5、 焊接后应在焊架上自然冷却2个小时以上方可取下，然后将锯片垂直悬挂，空气自然冷却，切不可采用急冷的方法（比如用压缩空气直吹或用水冷却焊后锯齿部位，会引起锯齿掉块等现象影响使用）。一般情况焊接后需悬挂10小时以上，投入使用最佳。
6、 本基体在使用前应检查锯片的平面度、端面跳动应符合焊接前基体的平面度、端面跳动要求，片体张力符合使用要求。
焊接后锯片经过检查如需修整，请聘请相关专业人员或与本公司售后服务人员联系进行处理，并注明基体的旋向。如未修整达不到锯片锯片使用要求造成任何质量问题，本公司将对其质量事故不负法律责任。
六、使用注意事项
（一）锯片安装
锯片安装精度与切割效率、切割质量及锯片的使用寿命关系密切。为确保锯片在切割过程中运行平稳，无震动，锯片安装应做到：
1）锯片主轴座安装孔及法兰盘表面要用400#金刚石砂布，擦拭
干净，不得有毛刺及污物。
2）旋紧法兰盘螺栓，手动检查圆锯片的端跳和径跳。
其检查方法：将法兰盘固定在芯轴上，用百分表触头分别置于基体侧面距槽底部10mm处和锯片外径，缓慢旋转锯片分别测出端跳值和径跳值。 锯片在锯机芯轴上的端面及径向跳动公差应符合相关标准要求。
3）锯片绝不可装在主轴螺丝上，若无法避免此种情形，应改用结合式法兰盘。
4）法兰盘的直径达到锯片直径的1/4较为可靠，绝不可太小。<见表4>
5)主轴径跳、法兰盘端跳要符合表1的规定。
法兰盘直径、端跳值、主轴径跳值： 表1
锯片直径 法兰盘直径 法兰盘端跳 主轴径跳
200 80
0.02
0.02 250 100
300 120
350 140
0.03 400 150
450 160
500 170
0.03 0.03 550 170
600 180
续表1
锯片直径 法兰盘直径 法兰盘端跳 主轴径跳
700 200
0.04
0.03 750 200
800 225
900 250
0.05
1000 250
1200 300 0.06
1300 300 0.06
0.04 1500 350
0.08 1600 375
1800 400
2000 425
2200 425
2500 450
0.10 2600 450
2700 450
2800 450
3000 450
3500 500
（二）锯片开刃
新锯片使用之前，用切割研磨性强的材料，如耐火砖等，对锯片开刃，使刀头表面大部分金刚石颗粒出刃，方可使用。
（三）注意事项
1、锯片安装时，应使其旋转方向和锯片护罩的箭头方向一致，并以开始到用完为止，不要改变方向，否则刀头上的金刚石容易脱落而降低使用寿命。
2、为防止锯片突然变形，炸裂而损坏，被切割石料必须放置平稳，严禁突然增大进给速度。
3、开始切割时，尽量缓缓切入，不可用猛力压机，以免损伤锯片。
4、开始切割时，严禁供水中断，若发现供水流量和水压减小，应立即停机检修，冷却系统应同时满足以下条件：
1）采用U-型冷却系统对锯片双面冷却；
2）管道必须引入锯片中心部分，使管道中流出冷却液流，从锯片的切向方向流到锯片上。
3）管子上的孔眼必须被定位，使冷却液以45°~60°角直流向锯片中心部分。
4）选择合适的孔眼数，使冷却液不断的流过管子整个长度，并以0.2Mpa的压力喷到锯片中心部分。
5）推荐表2中的水量，拖动功率供您参考。
冷却水量、拖动功率参考表 表2
锯片直径(mm) 冷却水量(L/min) 拖动功率(kw)
200
5-8 4-5 250
300
350
7.5 400 12 450
500 15 550
600
20 700
9 750
800
25 900 11 1000
1200 30 15
1300 30 22 1400
1500
35 1600 30 1800
2000 40
40-55 2200 50 2500
2600
60 2700
2800
3000
3500
5、为提高切割质量和效率，降低锯片消耗，应确实保证锯片的安装精度。石料放置要牢固、稳定，若发现机器震动，锯片运行不平稳，要及时停机对机器、刀头、基体进行检修。
6、 锯片每使用一段时间后，发现主电机电流值增长，说明刀头
已不锋利，这时应停机观察刀头，若金刚石早期脱落和破碎则应更换刀头。否则应马上用耐火砖进行修磨开刃。修磨的方法是：将耐火砖放在切口处，工作时就可修磨，但应减缓横动速度，以防电流过大，损坏基体和设备。
7、根据石材和金刚石刀头的特点合理地制订锯片切割工艺。
1）锯切速度
我国大直径金刚石圆锯片的转速均在280~400转/分，所以很难对锯切速度做硬性规定，通常以经验数据为准。
表3数据仅供参考：
切削速度参考数据： 表3
被切削材料 切削速度(m/sec)
石灰岩
30-42 大理石
凝灰岩
砂岩
水泥石棉瓦
大理石磨地石
粘土质耐火砖
花岗岩磨地石 25-42
板岩
25-38 石磨
铝氧砖
玄武岩
安山岩
20-38 墨花岗
软质电铸砖
花岗岩 17-38
碳化矽砖 17-30 硬质电磁砖
2)切入深度
进锯速度决定锯切效率，通常进锯速度和切入深度要由锯片的转速及刀头的锯切性能来决定。
金刚石圆锯片水槽的结构优化
２００７年１月 总第１５７期第１期 金刚石与磨料磨具工程 Ｄｉａｍｏｎｄ＆Ａｂｒａｓｉｖｅｓ Ｅｎｇｉｎｅｅｒｉｎｇ Ｊａｎ．２００７ Ｓｅｒｉａ１．１５７ Ｎｏ．１
文章编号：１００６—８５２ｘ（２ｏｏ７）０１—０００６～０４
金刚石圆锯片水槽的结构优化
仇君 高军永 何志坚 王树勇。
（１．广西大学机械工程学院，广西，南宁５３０００４）
（２．广东水利电力职业技术学院，广州５１０６３５）
摘要本文建立了金刚石圆锯片的切削力分析模型，采用有限元的方法对金刚石圆锯片的水槽结构，以水槽的倾斜角
度（水槽与径向之间的夹角）、水槽的底孔半径、水槽左、右侧边的角度结构参数为试验因素，进行静力分析计算，探讨各种
结构参数对锯片最大Ｖｏｎ Ｍｉｓｅｓ应力的影响。分析结果表明，在相同的工作条件下，合理的水槽结构能使锯片的应力分布
均衡，高应力区均大大缩小，当水槽的倾角为 ＝８，Ｒ＝４．５，巾＝ｔｌ，＝５时，锯片的锯切效果最好，最大Ｖｏｎ Ｍｉｓｅｓ应力降低
１３．８７％，从而提高锯片的使用寿命。
关键词金刚石锯片；Ｙｏｎ Ｍｉｓｅｓ应力；有限元分析
中图分类号ＴＧ７４；ＴＱ１６４ 文献标识码Ａ
Ｓｔｒｕｃｔｕｒｅ ｏｐｔｉｍｉｚａｔｉｏｎ ｆｏｒ ｔｈｅ ｓｌｏｔｓ ｏｎ ｄｉａｍｏｎｄ ｓａｗ ｂｌａｄｅｓ
Ｑｉｕ ａｕｎ Ｇａｏ Ｊｕｎｙｏｎｇ Ｈｅ Ｚｈｉｊｉａｎ Ｗａｎｇ Ｓｈｕｙｏｎｇ
（１．Ｃｏｌｌｅｇｅ ｏｆＭｅｃｈａｎｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｇｕａｎｇｘｉ Ｕｎｗｅ￣ｉ＠，Ｎａｎｎｉｎｇ５３０００４，Ｃｈｉｎａ）
（２．Ｇｕａｎｇｄｏｎｇ Ｔｅｃｈｎｉｃａｌ ＣｏＵｅｇｅ ｏｆ Ｗａｔｅｒ Ｒｅｓｏｕｒｃｅｓ ａｎｄ Ｅｌｅｃｔｒｉｃ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｇｕａｎｇｚｈｏｕ ５ １０６３５，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ Ｔｈｅ ｃｕｔｔｉｎｇ ｆｏｒｃｅ ａｎａｌｙｓｉｓ ｍｏｄｅｌ ｆｏｒ ｄｉａｍｏｎｄ ｓａｗ ｂｌａｄｅ ＷａＳ ｅｓｔａｂｌｉｓｈｅｄ．Ｔｈｅ ｅｆｆｅｃｔ ｏｆ ｔｈｅ ｓｌｏｐｅ ｏｆ ｔｈｅ ｓｌｏｔｓ．ｒａｄｉｕｓ ｏｆ ｓｌｏｔ ｂａｓｅ ｃｉｒｃｌｅ，ａｎｇｌｅ ｂｅｔｗｅｅｎ ｔｈｅ ｌｅｆｔ ｓｌｏｔ ｓｉｄｅ ａｎｄ ｔｈｅ ｄｉｒｅｃｔｉｏｎ ｏｆ ｔｈｅ ｓｌｏｔ，ａｎｇｌｅ ｂｅｔｗｅｅｎ ｔｈｅ ｆｉｇｈｔ ｓｌｏｔ ｓｉｄｅ ａｎｄ ｔｈｅ ｄｉｒｅｃｔｉｏｎ ｏｆ
基于族表的金刚石锯片基体零件库研制
２００６年２月 金刚百 磨料磨具＿上栈 总第１５ １期第ｌ期Ｄｉａｍｏｎｄ＆Ａｂｒａｓｉｖｅｓ Ｅｎｇｉｎｅｅｒｉｎｇ Ⅲ＝＝！＝一＝＝＝＝＝＝ ＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝ ＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝ ＝＝
文章编号：ｌ【ｘｌ６—８５２Ｘ（２００６）Ｏｌ一００６３—０２ Ｆｅｂｒｕａｒｙ，２００６ Ｓｅｒｉａ１．１５ｌ Ｎｏ．１
基于族表的金刚石锯片基体零件库研制
徐文胜
（南京师范大学电气与自动化学院机械电子工程系，南京２１０００６）
摘要介绍 ’Ｐｒｏ／Ｅ（Ｐｒｏ／Ｅｎｇｉｎｅｅｒ）平台下，采用族表技术建立金刚石锯片基体零件模型数据库的方法和步骤。首先
建立金刚石锯片基体父模型，然后创建族表，选择模型中的动态尺寸作为族表的可变参数，最后添加不同规格的基体实
例，完成金刚 锯片基体的零件库的建立。调用族表就能自动生成不同规格的三维模型。通过实例进行了演示。
关键词磨削工具；零件库；族表；基体
中图分类号ＴＰ３９２ 文献标识码Ａ
Ｄｅｖｅｌｏｐｍｅｎｔ ｏｆ ｄｉａｍｏｎｄ ｓａｗ ｂｌａｄｅ ｍａｔｒｉｘ ｕｎｉｔ ｌｉｂｒａｒｙ
ｂａｓｅｄ ｏｎ ｆａｍｉｌｙ－ｔａｂｌｅ
Ｘｕ Ｗｅｎｓｈｅｎｇ
（Ｎａ ｎｇ Ｎｏｒｍａｌ Ｕｎｉｖｅｒｓｉｔｙ Ｅｌｅｃｔｒｉｃ ａｎｄ Ｅｌｅｃｔｒｏｎ Ｉｎｓｔｉｔｕｔｅ，Ｎａｎｊｉｎｇ ２１００４２，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ Ｔｉｌｅ ｍｅｔｈｏｄ ａｎｄ ｐｒｏｃｅｓｓ ｏｆ ｆａｍｉｌｙ．ｔａｂｌｅ ｔｅｃｈｎｏｌｏｇｙ ｗｅｒｅ ｉｎｔｒｏｄｕｃｅｄ ｔｏ ｃｒｅａｔｅ ｔｈｅ ｄｉａｍｏｎｄ ｓａｗ ｂｌａｄｅ ｍａｔｒｉｘ ｍｏｄｅＩ ｌｉ—
ｂｒａｒｙ ｕｔ￣ｄｅｒ Ｐｒｏ／Ｅ ｓｙｓｔｅｍｓ．Ａｔ ｆｉｒｓｔ．１ｈｅ ｆａｔｈｅｒ—ｍｏｄｅｌ Ｗｆｌ８ ｅｓｔａｂｌｉｓｈｅｄ．Ｔｈｅｎ，ｔｈｅ ｆａｍｉｌｙ—ｔａｂｌｅ ｗａｓ ｃｒｅａｔｅｄ ａｎｄ ｔｈｅ ｄｙ ｌｌａｍｉｅ ｄｉ－

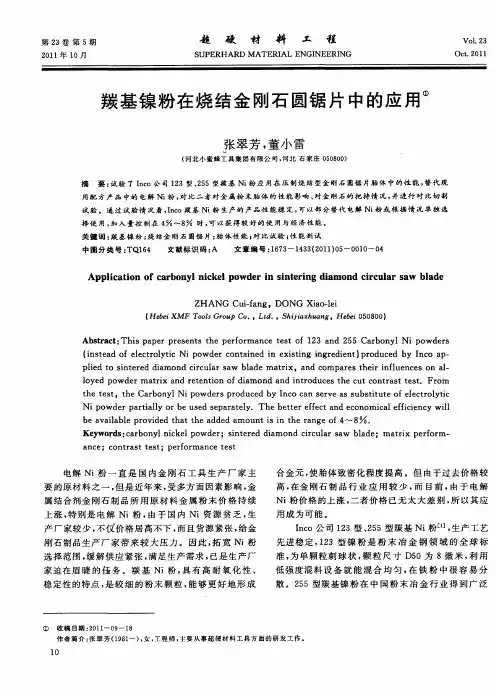

羰基镍粉在烧结金刚石圆锯片中的应用
第２３卷第５期
２０１１年１Ｏ月 超硬材 料 工 程
ＳＵＰＥＲＨＡＲＤ ＭＡＴＥＲＩＡＬ ＥＮＧＩＮＥＥＲＩＮＧ ＶｏｌＪ ２３ ０ｃｔ．２０１１
羰基镍粉在烧结金刚石圆锯片中的应用①
张翠芳，董小雷
（河北小蜜蜂工具集团有限公司．河北石家庄０５０８００）
摘 要：试验了Ｉｎｃｏ公司１２３型、２５５型羰基Ｎｉ粉应用在压制烧结型金刚石圆锯片胎体中的性能，替代现
用配方产品中的电解Ｎｉ粉，对比二者对金属粉末胎体的性能影响、对金刚石的把持情况，并进行对比切割
试验。通过试验情况看，Ｉｎｃｏ羰基Ｎｉ粉生产的产品性能稳定，可以部分替代电解Ｎｉ粉或根据情况单独选
择使用，加入量控制在４ ～８ 时，可以获得较好的使用与经济性能。 关键词：羰基镍粉；烧结金刚石圆锯片；胎体・ｌ生能；对比试验；性能测试
中图分类号：ＴＱ１６４ 文献标识码：Ａ 文章编号：１６７３—１４３３（２０１１）０５－－００１０－－０４
Ａｐｐｌｉｃａｔｉｏｎ ｏｆ ｃａｒｂｏｎｙｌ ｎｉｃｋｅｌ ｐｏｗｄｅｒ ｉｎ ｓｉｎｔｅｒｉｎｇ ｄｉａｍｏｎｄ ｃｉｒｃｕｌａｒ ｓａｗ ｂｌａｄｅ
ＺＨＡＮＧ Ｃｕｉ—ｆａｎｇ。
（ＨｅｂｅｉＸＭＦ Ｔｏｏｌｓ Ｇｒｏｕｐ Ｃｏ．－Ｌｔｄ． ＤＯＮＧ Ｘｉａｏ－ｌｅｉ
。Ｓｈｉｊｉａｚｈｕａｎｇ，Ｈｅｂｅｉ ０５０８００）
Ａｂｓｔｒａｃｔ：Ｔｈｉｓ ｐａｐｅｒ ｐｒｅｓｅｎｔｓ ｔｈｅ ｐｅｒｆｏｒｍａｎｃｅ ｔｅｓｔ ｏｆ １２３ ａｎｄ ２５５ Ｃａｒｂｏｎｙｌ Ｎｉ ｐｏｗｄｅｒｓ
（ｉｎｓｔｅａｄ ｏｆ ｅｌｅｃｔｒｏｌｙｔｉｃ Ｎｉ ｐｏｗｄｅｒ ｃｏｎｔａｉｎｅｄ ｉｎ ｅｘｉｓｔｉｎｇ ｉｎｇｒｅｄｉｅｎｔ）ｐｒｏｄｕｃｅｄ ｂｙ Ｉｎｃｏ ａｐ— ｐｌｉｅｄ ｔｏ ｓｉｎｔｅｒｅｄ ｄｉａｍｏｎｄ ｃｉｒｃｕｌａｒ ｓａｗ ｂｌａｄｅ ｍａｔｒｉｘ。ａｎｄ ｃｏｍｐａｒｅｓ ｔｈｅｉｒ ｉｎｆｌｕｅｎｃｅｓ ｏｎ ａｌ—

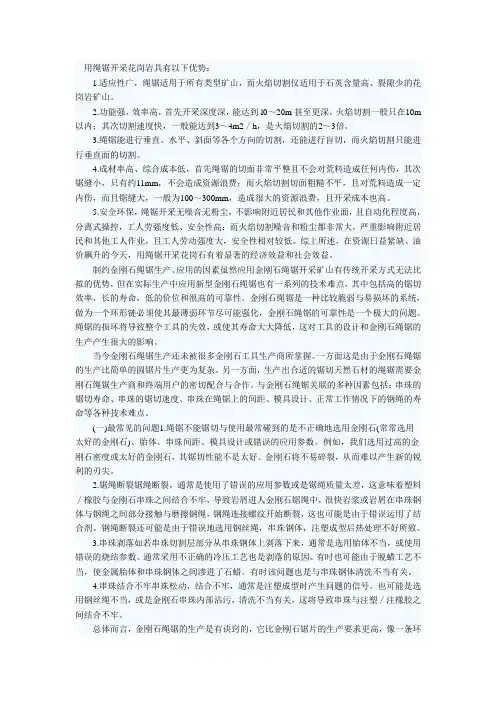

金刚石绳锯开采的特点
