DTQ1400型重型带式输送机头部清扫器的设计
带式输送机的设计计算
第3章 带式输送机的设计计算设计胶带输送机时，要知道输送机的工作条件（如使用地点、运距、倾角及被运货载的性质，如散集容重、快度等），以及装载和卸载方式等，根据工作条件的要求合理地确定输送机的传动系统和结构方案。
第3.1节 原始数据（1） 输送机长度：1000m（2） 带速：v=2.5m/s（3） 选择带宽B=1.2m 的GX2000型钢丝绳芯胶带3.2输送机输送量的计算取v 表示胶带运动速度（m/s ），q 表示单位长度胶带内货载的重量（kg/m ）,则胶带输送机的输送能力为3.6(/)Q v t h = (3-1)单位长度的载荷q 值决定于被运货载的断面积F （m 2）及其容重γ（t/m 3），对于连续货流的胶带输送机单位长度重量为1000(/)q F kg m γ= (3-2)将式（3-2）代入（3-1）式，则得3600(/Q F v t h γ= （3-3）货载断面积F 的大小主要取决于胶带的宽度。
如图3—1所示为槽形胶带上货载的断面。
图3—1 槽形胶带上货载断面货载断面由梯形断面F 1和圆弧面积F 2组成。
在胶带宽度B 上，货载的总宽度为0.8B ，中间托辊长为0.4B ，货载在带面上的堆积角为ρ，并堆积成一个圆弧面，其半径为r ，中心角为2ρ。
则梯形面积为12(0.40.8)0.2tan 3020.0693B B B F B +⨯== 圆弧面积为222(2sin 2)20.4()(2sin 2)/2sin r F B ρρρρρ⨯-==⨯- 总面积为12220.40.063()(2sin 2)/2sin F F F B B ρρρ=+=+⨯- 即 220.4[0.063()(2sin 2)/2]sin F B ρρρ=+⨯- (3-4) 式中 ρ——货载的堆积角，（弧度）；将式（3-4）代入（3-3），化简后，可得胶带输送机的输送能力2(/)Q KB v C t h γ=式中 B ——胶带的宽度（m ）；Q ——输送量（t/h ）；v ——带速（m/s ）;γ——货载散集容重(t/m 3)；K ——货载断面系数，K 值与货载的堆积角ρ值有关， C ——输送机倾角系数。
DTII型带式输送机毕业设计及图纸说明

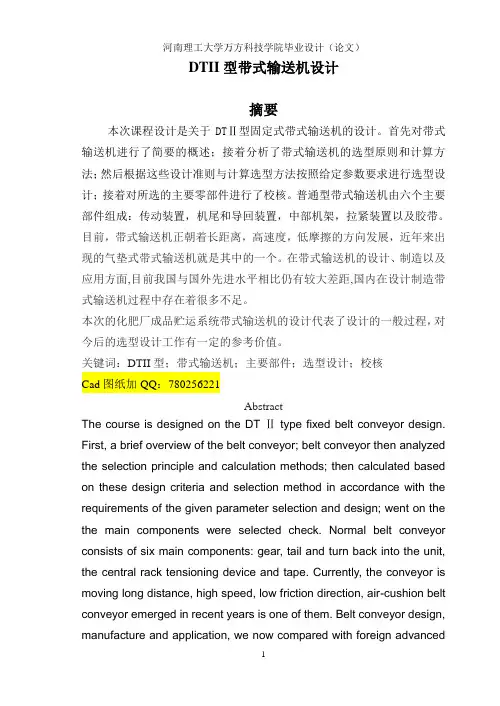

DTII型带式输送机设计摘要本次课程设计是关于DTⅡ型固定式带式输送机的设计。
首先对带式输送机进行了简要的概述；接着分析了带式输送机的选型原则和计算方法；然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计；接着对所选的主要零部件进行了校核。
普通型带式输送机由六个主要部件组成：传动装置，机尾和导回装置，中部机架，拉紧装置以及胶带。
目前，带式输送机正朝着长距离，高速度，低摩擦的方向发展，近年来出现的气垫式带式输送机就是其中的一个。
在带式输送机的设计、制造以及应用方面,目前我国与国外先进水平相比仍有较大差距,国内在设计制造带式输送机过程中存在着很多不足。
本次的化肥厂成品贮运系统带式输送机的设计代表了设计的一般过程，对今后的选型设计工作有一定的参考价值。
关键词：DTII型；带式输送机；主要部件；选型设计；校核Cad图纸加QQ：780256221AbstractThe course is designed on the DT Ⅱ type fixed belt conveyor design. First, a brief overview of the belt conveyor; belt conveyor then analyzed the selection principle and calculation methods; then calculated based on these design criteria and selection method in accordance with the requirements of the given parameter selection and design; went on the the main components were selected check. Normal belt conveyor consists of six main components: gear, tail and turn back into the unit, the central rack tensioning device and tape. Currently, the conveyor is moving long distance, high speed, low friction direction, air-cushion belt conveyor emerged in recent years is one of them. Belt conveyor design, manufacture and application, we now compared with foreign advancedlevel there is still a wide gap between the design and manufacture of conveyor domestic process there are many deficiencies.The fertilizer plant finished storage system design belt conveyor design represents the general process of the selection of the future design work has a certain reference value.Keywords: DTII type; belt; major components; selection and design; checking目录1 绪论.．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．72 带式输送机概述.．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．82.1 输送机发展历史．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． (8)2.2 带式输送机的应用....．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．82.3 带式输送机的分类 (8)2.4 各种带式输送机的特点...........．．．．．．．．．．．．．．．．．．．．102.5 带式输送机的工作原理......．．．．．．．．．．．．．．．．．．．．．．．．．112.6 带式输送机的结构和布置形式 (12)2.6.1 带式输送机的结构..．．．．．．．．．．．．．．．．．．．．．．．．．．．．．122.6.2 布置方式..．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．133 带式输送机的设计计算 (15)3.1 原始参数及物料特性 (15)3.2 计算步骤 (16)3.2.1 带宽和槽角的确定 (16)3.2.2 输送带宽度的核算 (18)3.3 圆周驱动力 (19)3.3.1 计算公式 (19)3.3.2 圆周驱动力 (21)3.4 传动功率计算 (22)3.5 输送带张力计算 (23)3.5.1 输送带不打滑条件校核 (23)3.5.2 输送带下垂度校核 (24)3.5.3 输送带层数计算 (21)3.6 传动滚动和改向滚筒合张力计算 (25)3.6.1 改向滚筒合张力计算 (25)3.6.2 传功滚筒合张力计算 (25)3.6.3 传动滚筒最大扭矩计算 (25)3.7 拉紧装置 (26)3.7.1 拉紧装置重锤质量计算 (26)3.7.2 拉紧行程 (26)3.8 校核辊子载荷 (26)3.8.1 静载计算 (26)3.8.2 动载计算 (27)3.9 输送带强度验算 (27)4 驱动装置的选用与设计 (29)4.1 电机的选用 (29)4.2 减速器的选用 (30)4.3 液力耦合器 (30)4.4 联轴器 (31)5 带式输送机部件的选用 (36)5.1 输送带 (36)5.1.1 输送带的分类 (36)5.1.2 输送带的连接 (38)5.2 传动滚筒 (39)5.2.1 传动滚筒的作用及类型 (39)5.2.2 传动滚筒的造型及设计 (39)5.2.3 传动滚筒机构 (40)5.3 托辊 (41)5.3.1 托辊的作用及类型 (41)5.3.2 托辊的造型 (41)5.4 制动装置 (49)5.4.1 制动装置的作用 (49)5.4.2 制动装置的种类 (49)5.4.3 制动装置的选型 (51)5.5 改向滚筒 (52)5.6 拉紧装置 (52)5.6.1 拉紧装置的作用 (52)5.6.2 拉紧装置在使用中应满足的要求 (52)5.6.3 拉紧装置在过渡工况下的工作特点 (53)5.6.4 拉紧装置布局时应遵循的原则 (53)5.6.5 拉紧装置的种类及特点 (54)6 其他部件的选用 (57)6.1 机架与中间架 (57)6.2 给料装置 (58)6.2.1 对给料装置的基本要求 (59)6.2.2 装料段栏板的布置及尺寸 (59)6.2.3 装料的缓冲 (60)6.3 卸料装置 (61)6.4 清扫装置 (62)6.4.1 篦子式刮板清扫装置 (62)6.4.2 输送机式刮板清扫装置 (63)6.4.3 刷式清扫装置 (63)6.4.4 振动式清扫装置 (65)6.4.5 水力和风力清扫装置 (65)6.4.6 联合清扫装置 (66)6.4.7 输送带翻转装置 (67)6.4.8 清扫装置的种类及应用情况分析 (69)6.5 头部漏斗 (74)6.6 电气及安全保护装置 (74)7 结论 (76)8 谢词 (78)9 参考文献 (79)绪论带式输送机是一种摩擦驱动以连续方式运输物料的机械。
DT带式输送机设计手册要点
第一部分DTⅡ型固定带式输送机的选用及计算1.部件的选用1.1 输送带1.1.1输送带是输送机中的曳引构件和承载构件。
本系列带式输送机采用普通型输送带。
抗拉体（芯层）有棉帆布、尼布帆布、聚酯帆布和钢丝绳芯。
DTⅡ型系列设计中考虑的输送带规格和技术参数见表1和表2。
表1帆布输送规格及技术参数（参考值）表2 钢丝绳芯输送带规格及技术参数（参考值）1.1.2帆布带的许用层数：各种帆布带的最小、最大许用层数见表3。
1.1.3覆盖胶层厚度：根据所输送物料的松散密度、块度、落料高度及物料的磨琢性确定。
常规条件下推荐按表4、5、6选取（引用DIN22101）。
1.1.4输送带质量：根据抗拉体和覆盖胶层厚度参照各厂样本选取。
表7为参考质量。
1.1.5各种帆布带允许的最小传动滚筒直径见表23。
1.1.6安全系数输送带的安全系数是一个经验值，应考虑安全、可靠、寿命及制造质量、经济成本。
此外，还要考虑接头效率、启动系数、现场条件、使用经验等。
选用时应参照各制造厂的样本。
本系列推荐值仅供参考。
棉帆布输送带：n=8~9；层数少，接头效率低可大于此值。
尼龙、聚酯帆布带：n=10~12；使用条件恶劣及要求特别安全时大于12。
钢丝绳芯输送带：n=7~9；运行条件好，倾角小，强度低可取小值，反之则取大值。
对可靠性要求高，如载人或高炉上料输送带应适当高于上述数值。
St4000以上输送带接头的疲劳强度不随静强度按比例提高，其安全系数应由橡胶厂提供。
1.2 驱动装置带式输送机的动力部分，由安装在驱动架上的Y系列鼠笼型电机、液力偶合器（或梅花形弹性联轴器）、减速器、ZL型弹性柱销齿式联轴器、制动器（逆止器）等组成。
表3 各种帆布输送带的最小、最大许用层数表4 输送带承载和空载面覆盖胶层最小厚度注：d为钢丝绳直径表5相应于表4最小厚度的承载面附加厚度的标准值（mm）表6 附加厚度的标准值（mm）表7帆布带质量q B（参考值）（kg/m）表8 各种帆布带最小传动滚筒直径(mm)1.2.1本系列电机功率为2.2~315kW，减速器采用DBY型、DCY型硬齿面圆锥圆柱齿减速器，传动比为8~50，共配置了221组驱动单元及相应的驱动架。
DT带式输送机设计手册要点
第一部分DTⅡ型固定带式输送机的选用及计算1.部件的选用1.1 输送带1.1.1输送带是输送机中的曳引构件和承载构件。
本系列带式输送机采用普通型输送带。
抗拉体（芯层）有棉帆布、尼布帆布、聚酯帆布和钢丝绳芯。
DTⅡ型系列设计中考虑的输送带规格和技术参数见表1和表2。
表1帆布输送规格及技术参数（参考值）表2 钢丝绳芯输送带规格及技术参数（参考值）1.1.2帆布带的许用层数：各种帆布带的最小、最大许用层数见表3。
1.1.3覆盖胶层厚度：根据所输送物料的松散密度、块度、落料高度及物料的磨琢性确定。
常规条件下推荐按表4、5、6选取（引用DIN22101）。
1.1.4输送带质量：根据抗拉体和覆盖胶层厚度参照各厂样本选取。
表7为参考质量。
1.1.5各种帆布带允许的最小传动滚筒直径见表23。
1.1.6安全系数输送带的安全系数是一个经验值，应考虑安全、可靠、寿命及制造质量、经济成本。
此外，还要考虑接头效率、启动系数、现场条件、使用经验等。
选用时应参照各制造厂的样本。
本系列推荐值仅供参考。
棉帆布输送带：n=8~9；层数少，接头效率低可大于此值。
尼龙、聚酯帆布带：n=10~12；使用条件恶劣及要求特别安全时大于12。
钢丝绳芯输送带：n=7~9；运行条件好，倾角小，强度低可取小值，反之则取大值。
对可靠性要求高，如载人或高炉上料输送带应适当高于上述数值。
St4000以上输送带接头的疲劳强度不随静强度按比例提高，其安全系数应由橡胶厂提供。
1.2 驱动装置带式输送机的动力部分，由安装在驱动架上的Y系列鼠笼型电机、液力偶合器（或梅花形弹性联轴器）、减速器、ZL型弹性柱销齿式联轴器、制动器（逆止器）等组成。
表3 各种帆布输送带的最小、最大许用层数表4 输送带承载和空载面覆盖胶层最小厚度注：d为钢丝绳直径表5相应于表4最小厚度的承载面附加厚度的标准值（mm）表6 附加厚度的标准值（mm）表7帆布带质量q B（参考值）（kg/m）表8 各种帆布带最小传动滚筒直径(mm)1.2.1本系列电机功率为2.2~315kW，减速器采用DBY型、DCY型硬齿面圆锥圆柱齿减速器，传动比为8~50，共配置了221组驱动单元及相应的驱动架。
带式输送机清扫器的种类及选用

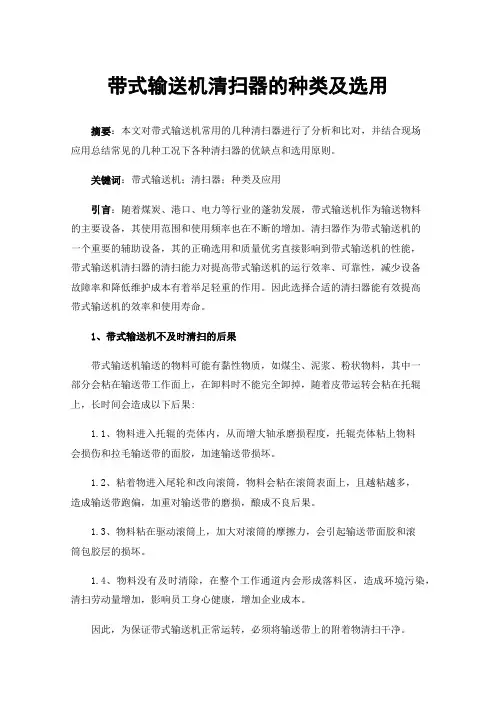

带式输送机清扫器的种类及选用摘要：本文对带式输送机常用的几种清扫器进行了分析和比对，并结合现场应用总结常见的几种工况下各种清扫器的优缺点和选用原则。
