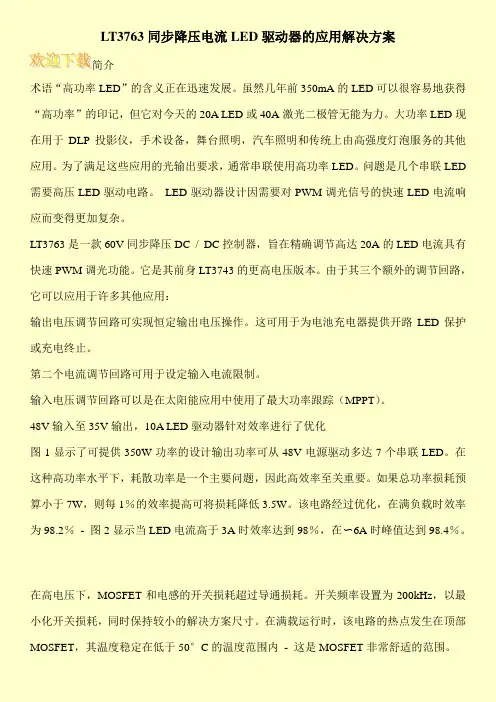

LT3763同步降压电流LED驱动器的应用解决方案
LT3763同步降压电流LED驱动器的应用解决方案简介术语“高功率LED”的含义正在迅速发展。
虽然几年前350mA的LED可以很容易地获得“高功率”的印记，但它对今天的20A LED或40A激光二极管无能为力。
大功率LED现在用于DLP投影仪，手术设备，舞台照明，汽车照明和传统上由高强度灯泡服务的其他应用。
为了满足这些应用的光输出要求，通常串联使用高功率LED。
问题是几个串联LED 需要高压LED驱动电路。
LED驱动器设计因需要对PWM调光信号的快速LED电流响应而变得更加复杂。
LT3763是一款60V同步降压DC / DC控制器，旨在精确调节高达20A的LED电流具有快速PWM调光功能。
它是其前身LT3743的更高电压版本。
由于其三个额外的调节回路，它可以应用于许多其他应用：输出电压调节回路可实现恒定输出电压操作。
这可用于为电池充电器提供开路LED保护或充电终止。
第二个电流调节回路可用于设定输入电流限制。
输入电压调节回路可以是在太阳能应用中使用了最大功率跟踪（MPPT）。
48V输入至35V输出，10A LED驱动器针对效率进行了优化图1显示了可提供350W功率的设计输出功率可从48V电源驱动多达7个串联LED。
在这种高功率水平下，耗散功率是一个主要问题，因此高效率至关重要。
如果总功率损耗预算小于7W，则每1％的效率提高可将损耗降低3.5W。
该电路经过优化，在满负载时效率为98.2％- 图2显示当LED电流高于3A时效率达到98％，在〜6A时峰值达到98.4％。
在高电压下，MOSFET和电感的开关损耗超过导通损耗。
开关频率设置为200kHz，以最小化开关损耗，同时保持较小的解决方案尺寸。
在满载运行时，该电路的热点发生在顶部MOSFET，其温度稳定在低于50°C的温度范围内- 这是MOSFET非常舒适的范围。

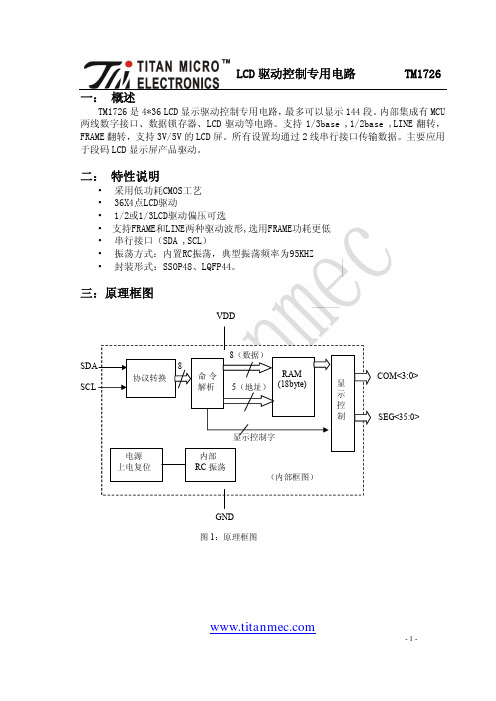

TM1726
一： 概述T M 1726是4*36 L C D 显示驱动控制专用电路，最多可以显示144段。
内部集成有M C U两线数字接口、数据锁存器、L C D 驱动等电路。
支持1/3b a s e ,1/2b a s e ,L I N E 翻转，F R A M E 翻转，支持3V /5V 的L C D 屏。
所有设置均通过2线串行接口传输数据。
主要应用于段码L C D 显示屏产品驱动。
二： 特性说明• 采用低功耗C M O S 工艺• 36X4点L C D 驱动 • 1/2或1/3L C D 驱动偏压可选 • 支持F R A M E 和L I N E 两种驱动波形,选用F R A M E 功耗更低 • 串行接口（S D A ,S C L ） • 振荡方式：内置R C 振荡，典型振荡频率为95K H Z • 封装形式：S S O P 48、L Q F P 44。
三：原理框图VDD8（数据）COM <3:0>5（地址）SEG<35:0>显示控制字（内部框图）GND图1：原理框图电源 上电复位 内部 RC 振荡命令解析四：引脚排列和引脚说明1： S S O P48引脚排列NCCOM3NC COM2NC COM1COM0SCL SEG35NC SEG34SEG0 SEG33SEG1 SEG32SEG2 SEG31SEG3 SEG30SEG4 SEG29SEG5 SEG28SEG6 SEG27SEG7 SEG26SEG8 SEG25SEG9 SEG2418 31 SEG23SEG11 19 30 SEG2220 29 SEG2121 28 SEG2022 27 SEG19SEG15 23 26 SEG18SEG16 24 25 SEG17图2：T M1726-S S O P48引脚排列图VDDG ND SDA SCLK SEG0SEG1SEG2SEG3SEG4SEG5SEG6S E G 7S E G 8S E G 9S E G 10S E G 11S E G 12S E G 13S E G 14S E G 15S E G 16S E G 17SEG18SEG19SEG20SEG21SEG22SEG23 SEG24SEG25SEG26SEG27SEG28S E G 29S E G 30S E G 31S E G 32S E G 33 S E G 34 S E G 35C O M 0C O M 1C O M 2C O M 3图3：T M 1726-L Q F P 44引脚排列2：引脚说明引脚序号 引脚名称功能描述5 S D A 2线串行通讯数据输入6 S C L 2线串行通讯时钟输入44-47 C O M 0-C O M 3 位驱动 8-43 S E G 0-S E G 35 段驱动 2 G N D 地 1 V D D 电源 3,4,7,48 N C不连接五：显示R A M 分布该寄存器存储通过串行接口从外部器件送到T M 1726的数据，地址从00-11H 共18个字节单元，分别与芯片S E G 和C O M 管脚所接的L C D 灯对应，地址分配如下表： B 0 B 1 B 2 B 3 B 4 B 5 B 6 B 7 R A M 地址 C O M 0 C O M 1 C O M 2 C O M 3 C O M 0 C O M 1 C O M 2 C O M 3 00H S E G 0 S E G 1 01H S E G 2 S E G 3 02H S E G 4 S E G 5 03H S E G 6 S E G 7 04H S E G 8 S E G 9 05H S E G 10 S E G 11 06H S E G 12 S E G 13 07H S E G 14 S E G 15 08H S E G 16 S E G 17 09H S E G 18 S E G 19 0A H S E G 20 S E G 21 0B H S E G 22 S E G 23 0C H S E G 24 S E G 25 0D H S E G 26 S E G 27 0E H S E G 28 S E G 29 0F H S E G 30 S E G 31 10H S E G 32 S E G 33 11H S E G 34 S E G 35表1：R A M 地址分配六： 通讯协议T M 1726采用2线串行传输协议通讯。
液晶常用电源管理芯片
1200AP40 1200AP60、1203P60200D6、203D6 DAP8A 可互代203D6/1203P6 DAP8A2S0680 2S08803S0680 3S08805S0765 DP104、DP7048S0765C DP704加24V得稳压二极管ACT4060 ZA3020LV/MP1410/MP9141ACT4065 ZA3020/MP1580ACT4070 ZA3030/MP1583/MP1591MP1593/MP1430ACT6311 LT1937ACT6906 LTC3406/A T1366/MP2104AMC2576 LM2576AMC2596 LM2596AMC3100 LTC3406/AT1366/MP2104AMC34063A AMC34063AMC7660 AJC1564AP8012 VIPer12AAP8022 VIPer22ADAP02 可用SG5841 /SG6841代换DAP02ALSZ SG6841DAP02ALSZ SG6841DAP7A、DP8A 203D6、1203P6DH321、DL321 Q100、DM0265RDM0465R DM/CM0565RDM0465R/DM0565R 用cm0565r代换(取掉4脚得稳压二极管) DP104 5S0765DP704 5S0765DP706 5S0765DP804 DP904FAN7601 LAF0001LD7552 可用SG6841代(改4脚电阻)LD7575PS 203D6改1脚100K电阻为24KOB2268CP OB2269CPOB2268CP SG6841改4脚100K电阻为2047KOCP1451 TL1451/BA9741/SP9741/AP200OCP2150 LTC3406/AT1366/MP2104OCP2160 LTC3407OCP2576 LM2576OCP3601 MB3800OCP5001 TL5001OMC2596 LM2596/AP1501PT1301 RJ9266PT4101 AJC1648/MP3202PT4102 LT1937/AJC1896/AP1522/RJ9271/MP1540SG5841SZ SG6841DZ/SG6841DSM9621 RJ9621/AJC1642SP1937 LT1937/AJC1896/AP1522/RJ9271/MP1540STRG5643D STRG5653D、STRG8653DTEA1507 TEA1533TEA1530 TEA1532对应引脚功能接入THX202H TFC719THX203H TFC718STOP246Y TOP247YV A7910 MAX1674/75 L6920 AJC1610VIPer12A VIPer22A[audio01]ICE2A165(1A/650V、31W);ICE2A265(2A/650V、52W);ICE2B0565(0、5A/650V、23W):ICE2B165(1A/650V、31W);ICE2B265(2A/650V、52W);ICE2A180(1A/800V、29W);ICE2A280(2A/800、50W)、KA5H0365R, KA5M0365R, KA5L0365R, KA5M0365RN# u) t! u1 W1 B) R, PKA5L0365RN, KA5H0380R, KA5M0380R, KA5L0380R1、KA5Q1265RF/RT(大小两种体积)、KA5Q0765、FSCQ1265RT、KACQ1265RF、FSCQ0765RT、FSCQ1565Q这就是一类得,这些型号得引脚功能全都一样,只就是输出功率不一样。
冠捷电源分析(天津)
谢谢大家！
输出电压反馈，稳压
图纸为接地，实物为非地 》2V保护
5
零电流检测脚
2.75V
实际作待机控制，待： 0V， 开机：2.75V
6 7
8
GND 驱动脉冲输出
供电
0V 0.19V
15V
第一部分：冠杰32电源板的电路分析
24VPWM电路的关键点： 同步整流器：由于快恢复二极管【FRD]，超快恢复二极管【SRD],低压降
第一部分：冠杰37电源板的电路分析
PFC IC901[FA5500AN]的功能及电压：
功能脚
1 2 3 4 5 6 7 8 输出反馈 比较输出 乘法器输入 过流保护 零电流检测 GND 门驱动输出 .3 1.6 0 3.3 0 5.9 16
备注
监控.稳定输出
监控输入
保护
本电路空脚
第一部分：冠杰37电源板的电路分析
24VPWM电路的几个关键点: 1:D910产生18V去供伴音功放,D932产生24V去背光板供电.
2:过压过流保护电路 3:24VPWM电路是在PFC电路工作后才工作,注意控制点.
第二部分：通病汇总
32电源板的通病： 待机正常，二次开机无输出： 多是D922反向电阻变小，用指针表RX10K档量可以 测出。数字表的二极管档量不出。该二极管用FR104代换 效果很好。 有时开机有时不能开机： 不开机时若连12V都没有，多为R926,R927虚焊。若 12V有，但没有5V输出，多是CN931板上的DC-DC转换 电路有虚焊。
第一部分:冠杰32电源板的电路分析
PFC IC901[TDA4863-2G]的功能脚及电压: 功能脚 功能 电压[V]
1 2 3 4 5 6 7 8 输出电压监控 电压比较器输出端 乘法器输入端 过流反馈 零电流检测 GND PWM输出 供电 2.51 2.58 1.86 0V 1.80 0 1.91 15.7 启动门限:12.5V 控制开关管工作频率
液晶常用电源管理芯片
1200AP40 1200AP60、1203P60200D6、203D6 DAP8A 可互代203D6/1203P6 DAP8A2S0680 2S08803S0680 3S08805S0765 DP104、DP7048S0765C DP704加24V得稳压二极管ACT4060 ZA3020LV/MP1410/MP9141ACT4065 ZA3020/MP1580ACT4070 ZA3030/MP1583/MP1591MP1593/MP1430ACT6311 LT1937ACT6906 LTC3406/A T1366/MP2104AMC2576 LM2576AMC2596 LM2596AMC3100 LTC3406/AT1366/MP2104AMC34063A AMC34063AMC7660 AJC1564AP8012 VIPer12AAP8022 VIPer22ADAP02 可用SG5841 /SG6841代换DAP02ALSZ SG6841DAP02ALSZ SG6841DAP7A、DP8A 203D6、1203P6DH321、DL321 Q100、DM0265RDM0465R DM/CM0565RDM0465R/DM0565R 用cm0565r代换(取掉4脚得稳压二极管) DP104 5S0765DP704 5S0765DP706 5S0765DP804 DP904FAN7601 LAF0001LD7552 可用SG6841代(改4脚电阻)LD7575PS 203D6改1脚100K电阻为24KOB2268CP OB2269CPOB2268CP SG6841改4脚100K电阻为2047KOCP1451 TL1451/BA9741/SP9741/AP200OCP2150 LTC3406/AT1366/MP2104OCP2160 LTC3407OCP2576 LM2576OCP3601 MB3800OCP5001 TL5001OMC2596 LM2596/AP1501PT1301 RJ9266PT4101 AJC1648/MP3202PT4102 LT1937/AJC1896/AP1522/RJ9271/MP1540SG5841SZ SG6841DZ/SG6841DSM9621 RJ9621/AJC1642SP1937 LT1937/AJC1896/AP1522/RJ9271/MP1540STRG5643D STRG5653D、STRG8653DTEA1507 TEA1533TEA1530 TEA1532对应引脚功能接入THX202H TFC719THX203H TFC718STOP246Y TOP247YV A7910 MAX1674/75 L6920 AJC1610VIPer12A VIPer22A[audio01]ICE2A165(1A/650V、31W);ICE2A265(2A/650V、52W);ICE2B0565(0、5A/650V、23W):ICE2B165(1A/650V、31W);ICE2B265(2A/650V、52W);ICE2A180(1A/800V、29W);ICE2A280(2A/800、50W)、KA5H0365R, KA5M0365R, KA5L0365R, KA5M0365RN# u) t! u1 W1 B) R, PKA5L0365RN, KA5H0380R, KA5M0380R, KA5L0380R1、KA5Q1265RF/RT(大小两种体积)、KA5Q0765、FSCQ1265RT、KACQ1265RF、FSCQ0765RT、FSCQ1565Q这就是一类得,这些型号得引脚功能全都一样,只就是输出功率不一样。
tm1806
概述：TM1806 是一个输出电流可编程的LED恒流驱动IC，它提供了6个相同电流的恒流输出通道。
提供FB反馈引脚用来指明通道（OUT1-OUT6引脚上）中的最小输出电压。
用户仅需一个外围电阻就可设置每通道的输出电流，电流范围从10mA 到 60mA均可调，大大减少用户的产品成本。
为了方便控制，TM1806提供了一个高电平有效的OE 控制端，同时也可从OE端传递PWM信号以方便控制LED的亮度。
当禁能状态持续保持20ms以上时芯片进入待机模式（内部看门狗功能启用）。
芯片温度超过150°C时，内部超温保护功能动作，以防止芯片温度过高而损坏。
特点：6个恒流输出通道输出电流精度: 通道间 3% ，芯片间 7%输出电流可由外围电阻调整恒流输出范围: 10mA~60mA.极宽的电源电压输入范围: 6V~50V.输出端口耐压：75V.FB 反馈脚用于闭环控制.20ms 的内部看门狗功能.1uA 的待机电流.典型应用电路：应用领域：车内照明走廊，室内照明手提电话，便携式DVD,液晶电视等LED背光驱动 脚位图：引脚描述：引脚名称引脚功能描述GND 电源地以及逻辑控制地OUT1~OUT6 恒流输出端OE 输出使能端，高电平有效。
高电平时，6个恒流输出通道打开，低电平时输出通道关断。
正常使用时也可悬空。
当禁能状态持续保持20ms以上时，芯片（内部看门狗功能启动）将进入待机模式。
ISET 输出电流设置端。
该端口电压正常为1.2V（VSET），输出电流由外接电阻(RSET)调节。
输出电流计算公式为：IOUTn = (VSET / RSET) x 60（安培）STD 芯片待机控制脚。
低电平有效。
当处于待机模式时芯片消耗电流在1uA以下。
引脚有内部上拉。
VDD 电源供电端：6V~50V输入范围FB 6个输出通道上最低电压反馈端。
该脚输出的电压等同于6通道中的最低一个通道输出的压降以及一个普通二极管正向压降的两者之和。
led模组驱动(philips 2012)
18
Fortimo LED Line HV (非隔离式)
19
Fortimo LED strip HV
20
即将推出的产品
21
3 Fortimo LED 照明模组驱动产品目录
02. Xitanium LED电源
02. Xitanium LED电源
室内
Xitanium LED电源 HV (非隔离式) LED 电源 LV (隔离式) LED 电源
室内 | 筒灯和射灯照明系统
产品优势: • 节能高效的白光 • 满足基本照明需求的不同亮度等级模块，从
1100流明到3000流明不等 • 显色指数(CRI)80的高品质白光 • 色度容差SDCM为3，可确保多个模组之间在
保质期内光色的一致性 • 色温一致性好，有3000K/4000K/5000K可供选择
Fortimo LED DLM 2000 21 W/840 Gen3+ 2000
Fortimo LED DLM 2000 20 W/850 Gen3+ 2000
模组 功率 W
23
21
20
模组 效率 lm/W
89
97
101
系统 功率 W
26
24
23
系统 效率 lm/W
77
85
87
输入 电压 V
220-240
前瞻性的照明系统
智能系统设计方法
“飞利浦Fortimo LED照明系统始终需要从Xitanium各电源中选择一个， 因为这些电源是Fortimo照明系统的核心部件。Xitanium电源具有先进 的智能化功能，可为照明灯具制造商带来诸多便利。Xitanium LED电源 的一些关键性特点包括：可调节输出电流，灵活的工作窗口和NTC监 测。与Xitanium配合使用，Fortimo模组可称为真正意义上的智能化系 统，这无疑是绝佳的选择。 ” 欧洲、中东、非洲地区OEM市场营销总监Peter Halmans
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于RM3260T的图腾柱LED驱动电源 熊本刚 工程师 作者单位：广东省珠海市华赛电子科技有限公司 研发部 邮编：519000 摘要：RM3260T芯片是一款高性能离线式脉冲频率调制PFM电源管理IC，该芯片应用了原边检测反激Boost拓扑技术，省掉了光耦和恒流处理芯片，就是在这款新型微电路基础上，提出了一种利用外挂图腾柱驱动电路实现电流放大,提升驱动功率的产品设计方案，实现了由小功率到大功率的提升。 关键词：RM3260T；脉冲频率调制PFM；图腾柱； 一、系统概述 本方案提出了一款输出功率达到55W的高效率（η≈90%）全电压工作范围的LED恒流照明电源，设计标准符合EN61347-2-13（LVD）的要求；其特点是：工作效率高，节能效果好，温升低；可实现输出短路保护，过压-过流保护，欠压保护，防雷、防浪涌保护等；该电源可以在室内使用也可以在室外使用，室外使用的防护等级达到IP67标准。电路设计巧妙，应用简单，成本极低，量产后经济效益可观，该产品已批量上市。 二、单元电路分析 1、AC输入及整流单元电路原理分析 321
DCFUSE250V/3AAC90-264VAC1V+3AC2V-4
DB1
DB310SN
LCX1
0.1UF/280VT1UU9.8/30MHCX20.1UF/280VRZ8D-11CY1102/400VR171M
R181MDC-
DC+VR10D471
图一 原理分析：图一所示电路是由压敏电阻、热敏电阻、π型滤波器和桥式整流单元组成；压敏电阻VR是用来吸收高压输入的放电火花，热敏电阻RZ是为了实现功率电路的软启动（限制开机时的浪涌电流），π型滤波器是用来实现EMI滤波功能，以消除共模干扰，桥式整流电路是交流到直流（AC-DC）的转换。 2、保护逻辑及辅助电源电路原理分析 34566543
TitleNumberRevisionSizeBDate:16-Nov-2012Sheet of File:F:\亚成微RM系列电源设计\RM3260T-35-40W\HC-45900KV.DDBDrawn By:
C3224/25V
Q112N60R11MR91KR21MR333ΩR53.2KR1033KT2PQ2620D6US1MC410UF/50V
R11-R131.5Ω*3R820ΩDC+DC-电流检测VCC采样电压开启电压欠压锁定软启动VDD6COMP5INN4CS3GATE2GND1IC1RM3260T 图二 原理分析：图二所示的开启电压是指在开机瞬间整流桥堆输出的DC电压通过R1、R2向芯片VCC引脚瞬间供电，当VCC电压高于芯片的欠压锁定电压时瞬间启动。欠压锁定是靠变压器的辅助绕组供电，供电电阻为R3，当芯片VCC的供电电压低于开启电压时MOSFET被强制关断，同时进入重启状态，等待下次开启。采样电压是通过变压器副边绕组的两个电阻R5和R10的分压来提供，分压后的电压通过芯片的INV脚采样，当采样电压低于2V时，系统进入恒流状态。电流检测是采用逐周期电流检测后的脉冲频率控制PFM方式实现的，是通过检测RM3260T芯片CS脚外接电阻R9的电压来实现。 3、脉冲频率调制PFM单元电路原理分析
321D
CB2V基准P F M 控 制 器PFM
EA时钟控制器电流采样电压采样线补恒流控制
栅极驱
动
VCC-6GATE-2GND-1INV-4COMP-5CS-3
脉 冲 频 率 控 制 PFM
R M 3260T
图三 原理分析：图三所示的PFM电路在RM3260T芯片内部，为了方便描述，画出了PFM单元电路框图，本设计采用原边反馈控制（PSR）技术实现恒流（CC）的精确控制，无需光耦，由次级反馈电路和环路补偿电路即可实现系统稳定、并可靠地工作。PFM的工作原理是，芯片的工作频率通过系统的工作模式来自我调节，在断续反激工作模式下其最大输出功率由下式计算：
34Po=1
__
2×L××FIpp
2
式中Lp为变压器原边电感量，Po为输出功率，F为工作频率，Ip为原边峰值电流。 由此看出，若改变变压器原边电感量可以改变最大输出功率，但为了考虑系统的安全性和工作模式的需要，开关频率必须锁定，锁定后的工作频率F由如下关系式体现。
式中TDEMAG为反激变压器恢复时间（即恢复半周期），而该时间与电感量Lp成反比。 4、DC-DC功率单元电路原理图及概述
3456AB
C
D6543
TitleNumberRevisionSizeBDate:16-Nov-2012Sheet of File:F:\亚成微RM系列电源设计\RM3260T-35-40W\HC-45900KV.DDBDrawn By:
C5222/1KV
C6\R7220U/63V*2
Q112N60R410ΩR9
1K
R53.2KR1033K
T2PQ2620D7UF5404D5M7D6US1MC410UF/50VCY1102/400VR11-131.5Ω*3O D C-(LED-)R6\R6A200K*2R1433KR720ΩR1610Ω
C8
331/1KVDC+
DC-INVGATECSSGND
功率转换功率驱动
O D C+(LED+)DC-INDC-OUT
图四 原理分析：图四所示由控制电路，保护电路、辅助电源和功率转换四部分组成，系统的转换效率和保护特性都在该DC-DC电路中实现。 DC-DC功率转换过程是在不连续工作模式下，输出电压由原边绕组来决定，当MOSFET导通时负载电流由输出滤波电容提供，原边电流呈斜坡上升，变压器储存能量，当MOSFET关断时，储存在变压器磁芯的能量由原边传递到副边，这种电流、电压传递过程完全是由隔离变压器与MOSFET按照一定的谐振频率稳定工作并实现能量传递，这就是DC-DC功率转
=2×
F
TDEMAG
1 换的工作原理。 三、图腾柱电路描述及理论分析
123
C
BAVDD6COMP5INN4CS3GATE2GND1U1
RM3260TC3224/25VQ112N60R4
10Ω
D6US1MC410UF/50V
R11-131.5Ω*3
Q2S8050
Q3S8550
R720Ω
R8220Ω
T2
图腾柱电路 图五 ⑴、电路描述：图五所示图腾柱放大电路由两个三极管Q2和Q3构成，上管是NPN型三极管，下管是PNP型三极管；NPN型三极管的集电极接变压器辅助绕组供电输出端，与R7相连，与芯片共用同一VCC，供电电压为20V，该电路从直流角度看是串联的，两对管共射联接处为输出端，本电路结构类似于乙类推挽功率放大器OCL。 ⑵、理论分析：图六所示芯片GATE输出的方波信号正负两个半周（高-低电平）分别由推挽输出级Q2、Q3的两“臂”轮流运算放大，每一“臂”的导电时间为脉冲的半个周期， 方波脉冲的工作频率为25-50KHz（该频率根据负载的不同而变化）。电路工作的逻辑过程是，高电平输入，上管导通下管截止，输出高电平；低电平输入，下管导通上管截止，输出低电平；当电路逻辑的上下两管均截止时，则输出为高阻态。在开关电源电路中，类似的电路常称为“半桥”。图腾柱简化及等效电路图如下：（图七）
BCD
6543
Q2S8050Q3S8550图 腾 柱 电 路 简 化图VCC+Gate/INGate/OutGNDQ112N60T2CgsMOSFET
321DCBQ2Q3IoVoViVCC+20VMOS 管 等 效 图R4CgsVCC+20VR4CgsVgsVgsIo 图六 图七
⑶、理论计算如下： A、工作状态分析 静态：Vi=Vo Q2、Q3均不工作，Vo=0V 动态：Vi=H(高电平) Q2导通、Q3截止；Vi=L(低电平) Q3导通、Q2截止；两只三极管分别在半个周期内工作，该电路的工作原理类似于乙类推挽功放。 由等效电路可知：驱动电流Io=C×（Vgs÷Dt）=(Vcc-Vgs)÷R，由此推出如下关系式： Vcc=Vgs*(1+RC/Dt) ∵て=RC<由此看出，从直流电压的角度来考虑，只要Vcc电压正常，并大于MOSFET的门电压，足以使MOSFET永远工作在开/关状态，本电路VCC电压设计值为20V。 B、电流放大倍数 在上述电路中： R8为图腾电路的输入电阻，R8取值为100Ω；R4为图腾电路的输出电阻取值为10Ω。为了便于理解和推广，避开繁琐的数学计算，在正常工作状态下，直接测量图腾电路的输入电阻R8和输出电阻R4两端的峰值电压，通过测量的峰值电压来初略计算电路的输入和输出端的峰值电流，以此验证引入电路的实际效果。 ①、测试R8的电压波形计算图腾电路的输入峰值电流，计算过程如下： 测量结果：∵Vip=3.0V,R=100Ω（设计值） ∴ Iip=Vip÷R8=3÷100=30mA； ②、测试R4的电压波形计算图腾电路的输出峰值电流，计算过程如下： 测量结果：∵Vop=9.6V,R=10Ω（设计值） ∴ Iop=Vop÷R4=9.6÷10=960mA。 由此可见，图腾逻辑电路的输出峰值电流Iop是输入峰值电流Iip的32倍。 四、本图腾柱照明电源常规性能测试见下表： 交流输入 输入功率 输出电压 输出电流 输出功率 转换效率 AC230V 55.60W DC49.80V CC1006mA 50.10W 90% 五、结论 本文提出了一种图腾柱Boost 拓扑的LED驱动电源设计，解决了该系列芯片驱动能力不足，转换效率偏低的技术问题，突破了常规小功率驱动芯片在中大功率电源系统中应用的技术难题。通过系统分析，理论推算，电路设计，试验验证直致推向市场，证明了此方案的可行性。该类产品广泛应用于30-50W珠宝灯电源、LED面板灯电源和LED投光灯电源等项目中，由于本电路的设计巧妙，性能稳定，创新理念强，性价比极高。 参考文献 1、RM3260T中文规格书 西安亚成微电子公司 2012
