乏汽回收装置使用说明书(除氧乏汽)
除氧乏汽回收装置
使用说明书
1 目 录
一、 乏汽回收系统图
二、 系统说明
三、 投运前准备
四、调试及运行程序
五、 常见故障及处理
六、回收装置运行注意事项
2
二、 系 统 说 明：
本装置系统主要用于热力除氧器外排乏汽的回收再利用系统，该系统能对热力除氧器由于排氧产生的乏汽进行有效回收再利用，主要是用低温脱盐水（20~40℃）接触，低温水吸收乏汽的汽化潜热，同时乏汽发生相变凝结成水，对乏汽进行吸收后形成70~85℃的热水送到除氧器再利用。这样乏汽的低品位热源就回到除氧器的给水中，减少了加热除氧器给水用汽的消耗。它的系统组成包括：φ600吸收动力头、φ1400回收装置本体罐、输送水泵、控制系统等。
其主要流程是乏汽先进入φ600吸收动力头和低温水吸收形成70~85℃的热水通过液位调节阀控制进入到φ1400回收装置本体罐，回收装置本体罐内的水通过液位控制水泵和调节阀形成稳定往外输送。为了保证系统的安全当定排罐的来气不是很稳定，造成气量增多超出回收装置的处理能力实施时，同时在吸收动力头上设置了排氧口并通过阀门来控制。（具体流程见系统流程图）
三、投 运 前 准 备：
1、在乏汽回收装置投运前应先打开安全阀将罐内空气排出，正常时关闭。
2、乏汽回收装置初次运行前应先进行管道及设备冲刷,冲刷完毕后将排污阀门打开，进行排污，直到水清澈为止。
3、关闭排污阀，打开水泵入口闸阀 ，做好水泵运行准备。
4、将气动调节阀前、后阀门打开，将旁通阀关闭。
5、水泵出口回水管路的阀门开到适当位置。
6、将进凉水的气动调节阀的旁通打开往乏汽回收装置内放进一定量的凉水，同时将进汽阀门关闭。
四、调试及运行步骤
在乏汽回收装置的调试运行过程中应按如下步骤运行：先手动运行水泵、再运行液位控制系统、再运行温度控制系统、然后运行压力控制系统最后联合系统运行。
（一）手动运行水泵和进水
1、正确设置电机保护器上的各运行参数。
2、合上控制柜内的总电源开关K，再合上K1、K2、K3、K4。
3、将控制柜盘面上的“手动/停止/自动”切换开关扳至“手动”位置。
4、将电气柜上的电源开关合上，并给电气控制柜内的各个控制部分供电。 3 5、按下一泵启动按钮则一泵启动，按下一泵停止按钮则一泵停止。按下二泵启动按钮则二泵启动，按下二泵停止按钮则二泵停止。
6、通过进水气动调节阀的旁路往动力头内放水。
7、系统“手动”运行时，应密切观察回收设备中水位的变化，避免水泵空载运行，破坏水泵机械密封
（二）乏汽回收装置液位控制系统的自动运行
1、首先将控制柜盘面上的水泵的控制状态“手动/自动/停止” 扳至“自动”位置。
2、将控制柜盘面上的“一\二泵切换”扳至所要运行的水泵位置。此时所选水泵为主泵，而另一台水泵为备用泵。
3、将冷水进水的旁通打开，往动力头内放水，当动力头内的液位水位到了一定液位时动力头下的气动调节阀自动进入调节状态往回收装置本体的罐内放水，当回收装置本体罐内的液位达到一定高度时，水泵会自动启动，同时手动打开水泵后的回流管路上的阀门使得水有一定量的回流量，当回收装置本体罐内的液位达到一定设定液位时水泵后面的调节阀开始工作调节往外走水的量。从液位控制系统就进入自动运行状态。
4、自动运行时调节阀根据回收装置本体罐内的水位（SU设定值）自动调节阀门开、关的大小。当回收器中水位高于设定值时调节阀开度加大，低于设定值时调节阀开度减小。
5、正确设置回收装置本体罐液位数字液位显示仪（XS）上的SU（水位保持值）、AH（高位报警、备用泵启值）、AL（低位值）、ALL（ 低低位报警值），HYS1（AH报警灵敏度，此值决定备用泵停泵值，HYS1=AH-备用泵停泵值），HYS2（AL报警灵敏度,此值决定主泵启泵值，HYS2=主泵启泵值-AL），以上三个值调试时已设置完毕，若要修改具体设定方法详见仪表使用说明书。
①当回收装置罐内中水位达到AL值且超过报警灵敏度时（启泵时水泵启泵值≥低位设定值+AL灵敏度设定值，即：水泵启泵值≥AL+HYS2）系统自动启动选定的水泵，正常时回收装置中水位在设定值上、下进行调节。当水位低于AL值时，水泵自动停止。
②当回收装置中水位达到AH（高位）时，系统自动启动另
一台水泵(备泵)，且发出声、光报警，双泵运行加大排水量。
③当冷凝水回收装置中水位低于AH（高位）且超过报警灵敏度时，备 4 用水泵停止，系统恢复为单泵运行。
④当一台运行中的水泵过载时，系统自动将其断电使其停止运行，同时
自动切换至另一台水泵并发出声、光报警。
⑤液位显示仪上设定的AL值为水泵的低位保护值，以免水泵空载运行破坏水泵的机械密封。同时为防止水泵在AL值附近频繁启、停，在液位显示仪的组态参数中设置了低位（AL）灵敏度（HYS2），故当水泵由于低位停止后，再次启动时水泵启动值应≥低位设定值+灵敏度设定值，同时低位报警灯也相应熄灭。
6、正确设置吸收动力头罐液位数字液位显示仪（XS）上的AL（低水位值）和AH高水位值，若要修改具体设定方法详见仪表使用说明书。
① 当动力头罐内中水位值达到或低于AL值时气动调节阀处于关闭位置，
② 当动力头罐内中水位值在AL值和AH值之间时，气动调节阀处于调节开度状态，到AH值或以上时启动调节阀全开。
（三）乏汽回收装置温度控制系统的自动运行
1、 当乏汽回收装置的液位控制系统能达到自动运行后再进行温度系统的自动运行的控制。
2、 温度控制系统主要是根据乏汽回收装置动力头内的温度控制进水的量。从而保证回收装置往外输送水的温度。温度信号先通过热电偶温度传感进入PID数显表，然后由PID数显表给出4-20mA信号控制气动调节阀的开度。
3、正确设置吸收动力头罐温度数字液位显示仪（XS）上的AL（低水位值）和AH高水位值，若要修改具体设定方法详见仪表使用说明书。
①当动力头罐内中温度值达到或低于AL值时气动调节阀处于关闭位置，
②当动力头罐内中温度值在AL值和AH值之间时，气动调节阀处于调节开度状态，到AH值或以上时启动调节阀全开。
（五）、在上述步骤完成后再进入系统联合运行并将所有调节阀的旁通都关闭，系统进入自动运行状态，密切关注系统的运行情况，主要是液位、温度、压力的变化
五、常见故障及处理：
常见故障 故障原因 处理方法 5 电源指示灯S1不亮 1、控制柜内空气开关未合上2、主回路有断线之处 将开关合上
找出断线处并修复
送电后电机不能自动运行 1、转换开关位置不正确
2、PLC选择开关位置不对 将相应开关切换至“自动”位置
将PLC选择开关切至“RUN”
电机运行中自动切换 1、电机缺相运行
2、电机保护器设定值不对 修复电机线路
将设定值调到Ie值
罐中水位很低却产生高位报警 液位传感器信号接线头松动 将虚接处拧紧
罐中无水却高位报警 液位传感器接线不对 将液位显示仪1、4两端子接线对调
手动运行时电机不能自锁 接触器辅助接点没有挂好或失灵 应重新挂好或更换
冷凝水回收设备中水位正常电机运行时间过短 电机保护器电流设定值过小 将设定值设定在Ie值上
电机停止后不能再次启动 电机保护器动作后没有复位 将其器复位
冷凝水回收设备中水位高于设定值，调节阀没有打开，用手动操作也不能打开 输水管路中有杂物将调节阀阀芯卡住 用调节阀上手轮左右扳动，此方法对于轻微堵卡会有效果
回收设备中水位不能维持一定液位，导致低位停泵。 调节阀旁通阀没有关严 将阀门关严
手动时电机运行正常运行，自动运行不正常 液位显示仪参数设置不正确 参照操作说明书正确设置液位显示仪参数
六、回收装置运行注意事项：
1、乏汽回收装置初次运行前应先将排污阀门打开，进行排污。
2、排污完毕后，关闭排污阀，打开水泵入口闸阀（泵出口阀门应在水泵运行后再打开），打开调节阀前后阀门，关闭旁通阀，做好水泵运行准备。 6 3、禁水泵空载运行，以免破坏水泵机械密封。
4、乏汽回收装置本体罐内的液位自控系统出现故障，导致回收装置内水位过高时，要现场启动水泵进行水的输送。此时要密切注意回收装置的水位变化，避免水泵空载运行。
5、乏汽回收装置动力头罐内的液位自控系统出现故障，导致回收装置内水位过高时，要现场启动调节阀旁通阀门进行水的输送。此时要密切注意回收装置的水位变化，尽量避免水罐空位运行。
6、乏汽回收装置的温度自控系统出现故障，导致回收动力头内温度过高时，要现场启动气动调节阀的旁通阀门保证进水送，同时开启气动蝶阀往外排汽。此时要密切注意回收装置的温度和压力的变化变化，避免高位运行
5、当回收装置的水泵和电机同时发生故障时，要立即打开回收装置底部的排污阀，同时关闭水泵的前后阀门，待故障排除后，恢复原运行状态。
6、自控柜工作环境温度为0～50℃，相对湿度小于85%，若超出环境温度及湿度应做好相应的防护措施。
7、电控柜和仪表柜需专业维修人员进行维修。
北京希尔瑞节能环保技术有限公司
2007年11月
乏汽回收利用技术应用研究
乏汽回收利用技术应用研究 Ｇ。ｎｇｙｉ ｙｕ Ｊｉｓｈｕ 堡 羹
于涛 （天津津滨石化设备有限公司，天津３００２７０） 摘要：介绍了乏汽回收装置在天津石化热电部成功应用的实例，列举了一些实际应用中出现的问题并给予解释，对节能经济效益 进行了计算。在我国目前的能源形势下，乏汽回收技术是能产生巨大经济效益的节能减排新技术。 关键词：锅炉；乏汽；节能减排；效益
０ 引言 在火力发电厂生产运行过程中，锅炉的作用就是加热水及 提供蒸汽。由于锅炉装置本身的设计要求，定排扩容器及疏水 扩容器产生大量较高温度的蒸汽，而由于排量不稳定等原因， 其低位热能无法得到有效利用，成为乏汽被排放到大气中。乏 汽的排放一方面导致了能源的浪费和锅炉效率指标的降低，另 一方面也对人类居住的自然环境造成了污染和破坏。控制乏汽 排放并将其回收利用，不但能节约能源、提高锅炉效率，还能减 少电厂废气的排放，达到节能减排综合治理的目的。 天津石化公司为了更好地契合集约型发展战略，进一步做好 节能降耗工作，利用ＫＬＡＲ乏汽回收装置，成功地对热电部１、２ 期锅炉定排扩容器及疏水扩容器排出的乏汽进行了回收利用。 １ 乏汽回收装置 １．１ 工作原理 乏汽是没有被污染的低温蒸汽，它可以送回锅炉的给水系 统，也可以与除盐水混合以提高给水的温度（升温幅度可调 节），再将升温后的除盐水送至除氧器水箱，以便充分利用热 量，减少高品质蒸汽的使用量，达到无排放、无污染、节能环保 的目的。 ＫＬＡＲ乏汽回收装置的工作原理是：采用除盐水进入装置 动力头，在动力头中由除盐水压力喷射时产生的负压抽吸扩容 器排出的蒸汽并与之混合，混合后回水进入除氧器参与锅炉水 循环，以提高锅炉给水温度，减少甚至消除乏汽排放，达到利用 乏汽和节能降耗的目的。 １．２工艺流程 天津石化热电部乏汽回收流程简图如图１所示。定排及疏 水扩容器产生的乏汽排汽经ＫＬＡＲ装置抽吸后，与工作水（除 盐水）混合加热，然后经分离装置排出空气，同时经过调压装置 （管道泵）将热水回输到除氧水系统（疏水母管）中。冷凝水及乏 汽热能１００％回收。

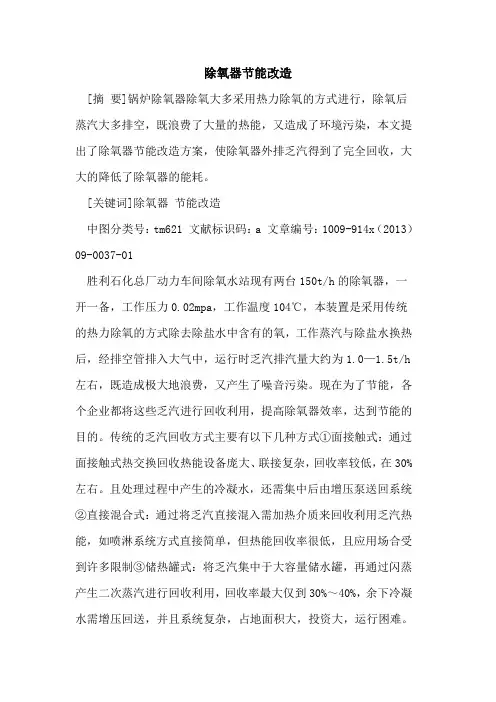

除氧器节能改造
除氧器节能改造
[摘 要]锅炉除氧器除氧大多采用热力除氧的方式进行，除氧后蒸汽大多排空，既浪费了大量的热能，又造成了环境污染，本文提出了除氧器节能改造方案，使除氧器外排乏汽得到了完全回收，大大的降低了除氧器的能耗。
[关键词]除氧器 节能改造
中图分类号：tm621 文献标识码：a 文章编号：1009-914x（2013）09-0037-01
胜利石化总厂动力车间除氧水站现有两台150t/h的除氧器，一开一备，工作压力0.02mpa，工作温度104℃，本装置是采用传统的热力除氧的方式除去除盐水中含有的氧，工作蒸汽与除盐水换热后，经排空管排入大气中，运行时乏汽排汽量大约为1.0—1.5t/h左右，既造成极大地浪费，又产生了噪音污染。现在为了节能，各个企业都将这些乏汽进行回收利用，提高除氧器效率，达到节能的目的。传统的乏汽回收方式主要有以下几种方式①面接触式：通过面接触式热交换回收热能设备庞大、联接复杂，回收率较低，在30%左右。且处理过程中产生的冷凝水，还需集中后由增压泵送回系统②直接混合式：通过将乏汽直接混入需加热介质来回收利用乏汽热能，如喷淋系统方式直接简单，但热能回收率很低，且应用场合受到许多限制③储热罐式：将乏汽集中于大容量储水罐，再通过闪蒸产生二次蒸汽进行回收利用，回收率最大仅到30%～40%，余下冷凝水需增压回送，并且系统复杂，占地面积大，投资大，运行困难。通过分析可以看出传统的回收方式回收效率低，投资大，而且受场地限制，很难适应现场生产的需要，2010年车间与武汉科林合作采用水-汽/汽-汽射吸技术完全吸收乏汽，并通过智能控制、氧气高效分离等技术全自动、高效能地回收系统空排的低位热能。
1.工艺流程及装置组成与特点
1.1 工艺流程如下图所示（图一）
除氧器乏汽回收基本流程如下：以除盐水（75℃）为工作水，经抽吸动力头的作用，乏汽与工作水在动力头内混合，瞬间完成热交换，乏汽冷凝成水，并变成汽-水混合物，进入汽液分离装置，被分离的氧气经锁压排出装置自动排出。工作水最高温升约15～20℃。混合水经中间储罐及液位控制，再经升压泵提升至一定压力，复归至除氧器进水总管进水阀后。乏汽热能及冷凝水被完全回收利用。
除氧器的余气回收技术革新论
・２５４・ 价值工程
除氧器的余气回收技术革新论
Ｎｅｗ Ｔｈｅｏｒｙ ｏｎ Ｒｅｃｏｖｅｒｙ ｏｆ Ｒｅｓｉｄｕａｌ Ｇａｓ ｏｆ Ｄｅａｅｒａｔｏｒ
贾英杰Ｊｉａ Ｙｉｎｇｊｉｅ
（辽宁大唐国际阜新煤制气有限公司筹备处，阜新１２３０００）
（Ｐｒｅｐａｒａｔｏｒｙ Ｏｆｆｉｃｅ ｏｆ Ｌｉａｏｎｉｎｇ Ｄａｔａｎｇ Ｉｎｔｅｒｎａｔｉｏｎａｌ Ｆｕｘｉｎ Ｃｏａｌ Ｇａｓ Ｐｌａｎｔ Ｃｏ．，Ｌｔｄ．，Ｆｕｘｉｎ １２３０００，Ｃｈｉｎａ）
摘要：为了合理利用热量和资源，提高效益，对除氧器的乏汽回收已经成为能源待开发项目中较为重要的课题。对于排出余气的回收技术，
许多厂家积极研究，采用多种合理回收手段，实现了节能减排效果。对于此项技术，还需要更多力量的投入，深入挖掘节能潜力，将余气中的能量
以更大比例、更多方式进行利用，实现能源可持续发展的要求。
Ａｂｓｔｒａｃｔ：Ｉｎ ｏｒｄｅｒ ｔｏ ｒａｔｉｏｎａｌｌｙ ｔａｋｅ ｕｓｅ ｏｆ ｅｎｅｒｇｙ ａｎｄ ｒｅｓｏｕｒｃｅｓ ａｎｄ ｉｍｐｒｏｖｅ ｂｅｎｅｆｉｔｓ，ｔｈｅ ｅｘｈａｕｓｔｅｄ ｓｔｅａｍ ｒｅｃｏｖｅｒｙ ｏｆ ｄｅａｅｒａｔｏｒ ｈａｓ ｂｅｃｏｍｅ ｔｈｅ
ｉｍｐｏｒｔａｎｔ ｅｎｅｒｇｙ ｐｒｏｊｅｅｔ ｔｏ ｂｅ ｄｅｖｅｌｏｐｅｄ．Ｃｏｎｃｅｒｎｉｎｇ ｔｏ ｔｈｅ ｒｅｃｏｖｅｒｙ ｔｅｃｈｎｏｌｏｇｙ ｏｆ ｒｅｓｉｄｕａｌ ｇａｓ，ｍａｎｙ ｃｏｍｐａｎｉｅｓ ｈａｖｅ ａｃｔｉｖｅｌｙ ｓｔｕｄｉｅｄ ａｎｄ ａｄｏｐｔｅｄ ｍａｎｙ ｋｉｎｄｓ ｏｆ ｒｅｃｏｖｅｒｙ ｍｏｄｅｓ ｔｏ ｒｅａｌｉｚｅ ｔｈｅ ｅｆｆｅｃｔ ｏｆ ｅｎｅｒｇｙ ｓａｖｉｎｇ ａｎｄ ｅｎｅｒｇｙ ｃｏｎｓｅｒｖａｔｉｏｎ ａｎｄ ｅｍｉｓｓｉｏｎ ｒｅｄｕｃｔｉｏｎ．Ｍｏｒｅ ｅｎｅｒｇｙ ａｎｄ ｔｉｍｅ ｓｈｏｕｌｄ ｂｅ ｐｏｕｒｅｄ ｉｎ

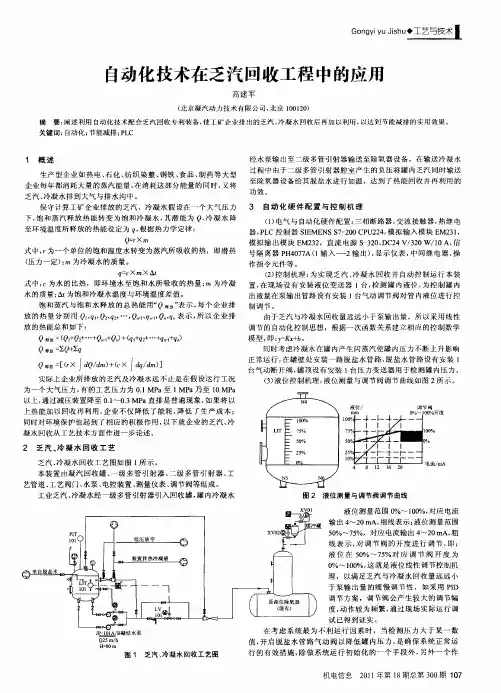

自动化技术在乏汽回收工程中的应用
