动力电池的四种冷却方式
目前动力电池系统的热管理主要可分为四类，自然冷却、风冷、液冷、直冷。其中自然冷却是被动式的热管理方式，而风冷、液冷、直流是主动式的，这三者的主要区别在于换热介质的不同。
温度因素对动力电池性能、寿命、安全性有着至关重要的影响。一般来说我们期望电池系统能在15~35℃的区间内运行，从而实现最佳的功率输出和输入、最大的可用能量，以及最长的循环寿命（虽然低温存储更能延长电池的日历寿命，但在应用上实践低温存储的意义并不大，这一点上电池和人非常相似）。
目前动力电池系统的热管理主要可分为四类，自然冷却、风冷、液冷、直冷。其中自然冷却是被动式的热管理方式，而风冷、液冷、直流是主动式的，这三者的主要区别在于换热介质的不同。
1.自然冷却
自然冷却没有额外的装置进行换热。例如BYD在秦，唐，宋，E6，腾势等采用LFP电芯的车型上都采用了自然冷却。据了解后续BYD在采用三元电芯的车型将切换为液冷。
2.风冷
风冷采用空气作为换热介质。常见的有两种，第一种姑且称为被动风冷，直接采用外部空气换热。第二种则为主动风冷，可预先对外部空气进行加热或冷却后再进入电池系统。早期许多日韩系的电动车型采用风冷方案。
3.液冷
液冷采用防冻液（比如乙二醇）作为换热介质。方案中一般会有多路不同的换热回路，例如VOLT具有散热器回路、空调回路、PTC回路，电池管理系统根据热管理策略进行响应调节和切换。而TESLA Model S有一个与电机冷却串联的回路，当电池在低温状态下需要加热时，电机冷却回路与电池冷却回路串联，电机可为电池加热。当动力电池处于高温时，电机冷却回路与电池冷却回路将被调节为并联，两套冷却系统独立散热。
4.直冷
直冷采用制冷剂（变相材料）作为换热介质，制冷剂能在气液相变过程中吸收了大量的热，相比冷冻液而言换热效率可提升三倍以上，更快速的将电池系统内部的热量带走。BMW i3中曾采用过直冷方案。
电池系统热管理方案除了需要考虑冷却效率以外还需要考虑所有电池温度的一致性。PACK有着成百上千个电芯，而温度传感器必然无法检测到每一个电芯。例如Tesla Model S的一个模块中共有444个电芯，而布置的温度检测点仅有2个。因此需要通过热管理设计使得电池尽可能保持一致。并且较好的温度一致性是电池功率、寿命、SOC等性能参数一致的前提。
VOLT电池包中每两片电芯共用一个Fin片，以增大冷却装置和电池的接触面积；而在电芯另一侧采用防火隔热片与相邻电芯隔离，一方面确保热量传导的一致性，另一方面将单一电芯热失控后对周边电芯的影响降至最低。
总的来看液冷技术还是目前最为主流的方式。首先是电池发展的趋势始终朝着能量密度更高的方向迈进，而高能量密度的电池在安全性上的问题就尤为需要重视，热失控后产生的负面影响会越来越大，液冷方案在换热能力、换热一致性、PACK密封性、NVH等方面都有着不错的表现。其次液冷在传统车上早已成熟应用，有着完善的供应链，当电池系统的设计方案和工艺稳定后成本也可得到有效控制。
解读电池管理系统BMS的作用及特点
解读电池管理系统BMS的作用及特点
随着新能源概念的普及推广，新能源汽车也逐步走入了千家万户，新能源汽车作为寻常百姓的新购车选择已经开始侵占着原本属于传统燃油汽车的市场，作为目前新能源汽车最大的市场，中国的企业依靠着新能源汽车首次与国外企业站在同一起跑线，不断涌现的新技术新工艺，让中国的新能源汽车行业有了更充足的底气去放眼世界，心系未来。
提到传统燃油汽车的核心关键自然离不开俗称的三大件：发动机、底盘以及变速箱，在这三大件上，中国技术落后以德日美为首的国外汽车厂商已是共识。而在新能源电动汽车上也有俗称的三大件：电池、电机和电控，由于新能源电动汽车在全球范围内仍是较新的行业，各国企业的起步相差并不大，这也让我国企业在汽车这个1886年发明至今的多用途动力驱动工具上拥有了与国外企业一较高下的条件。本文重点给大家介绍新能源电动汽车三大件里的电控（业内普遍称之为电池管理系统BMS）。
新能源电动汽车与传统燃油汽车最大的区别是用动力电池作为动力驱动，而作为衔接电池组、整车系统和电机的重要纽带，电池管理系统BMS的重要性不言而喻，国内外许多新能源车企都将电池管理系统作为企业最核心的技术来看待，最著名的例子就是大家耳熟能详的特斯拉，特斯拉的电动汽车三大件中，电池来自于松下，电机来自于台湾供应商，而只有电池管理系统是特斯拉自主研发的核心技术，2008年-2015年期间特斯拉所申请的核心知识产权大都与电池管理系统相关，由此可见电池管理系统对于新能源汽车的重要性。而国内，电池管理系统BMS的研发生产主要集中在这三类企业：
1、新能源汽车厂商，代表企业：比亚迪
2、电池PACK厂商，代表企业：沃特玛、普莱德
3、专业BMS厂商，代表企业：惠州亿能、深圳国新动力
电池管理系统BMS到底有什么作用？
电池管理系统BMS是一个本世纪才诞生的新产品，因为电化学反应的难以控制和材料在
动力电池及管理系统(BMS)设计技术规范
1
电池及管理系统设计技术规范
编制：
校对：
审核：
批准：
有限公司
2015年9月 2
目录
前言................................................................................................................................................................. 3
一、 锂离子电池选型 ............................................................................................................................. 4
1、范围 ................................................................................................................................................... 4
2、规范性引用文件 ............................................................................................................................... 4
3、术语和定义 ....................................................................................................................................... 4
4、符号 ................................................................................................................................................... 4

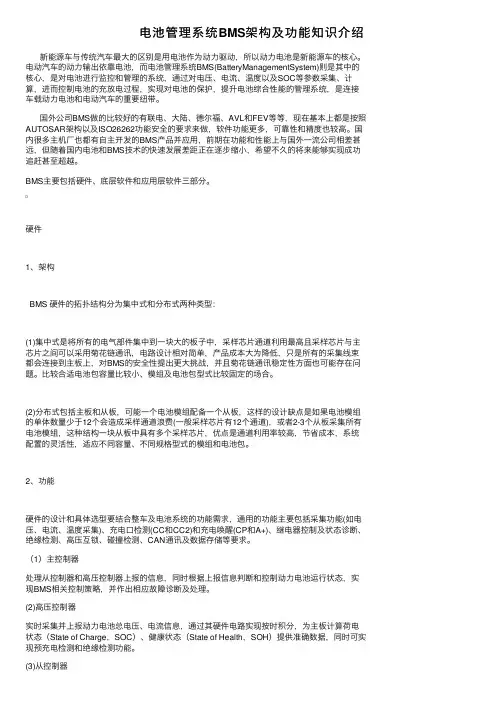

电池管理系统BMS架构及功能知识介绍
电池管理系统BMS架构及功能知识介绍
新能源车与传统汽车最⼤的区别是⽤电池作为动⼒驱动，所以动⼒电池是新能源车的核⼼。
电动汽车的动⼒输出依靠电池，⽽电池管理系统BMS(BatteryManagementSystem)则是其中的
核⼼，是对电池进⾏监控和管理的系统，通过对电压、电流、温度以及SOC等参数采集、计
算，进⽽控制电池的充放电过程，实现对电池的保护，提升电池综合性能的管理系统，是连接
车载动⼒电池和电动汽车的重要纽带。
国外公司BMS做的⽐较好的有联电、⼤陆、德尔福、AVL和FEV等等，现在基本上都是按照
AUTOSAR架构以及ISO26262功能安全的要求来做，软件功能更多，可靠性和精度也较⾼。国
内很多主机⼚也都有⾃主开发的BMS产品并应⽤，前期在功能和性能上与国外⼀流公司相差甚
远，但随着国内电池和BMS技术的快速发展差距正在逐步缩⼩，希望不久的将来能够实现成功
追赶甚⾄超越。
BMS主要包括硬件、底层软件和应⽤层软件三部分。
硬件
1、架构
BMS 硬件的拓扑结构分为集中式和分布式两种类型：
(1)集中式是将所有的电⽓部件集中到⼀块⼤的板⼦中，采样芯⽚通道利⽤最⾼且采样芯⽚与主
芯⽚之间可以采⽤菊花链通讯，电路设计相对简单，产品成本⼤为降低，只是所有的采集线束
都会连接到主板上，对BMS的安全性提出更⼤挑战，并且菊花链通讯稳定性⽅⾯也可能存在问
题。⽐较合适电池包容量⽐较⼩、模组及电池包型式⽐较固定的场合。
(2)分布式包括主板和从板，可能⼀个电池模组配备⼀个从板，这样的设计缺点是如果电池模组
的单体数量少于12个会造成采样通道浪费(⼀般采样芯⽚有12个通道)，或者2-3个从板采集所有
电池模组，这种结构⼀块从板中具有多个采样芯⽚，优点是通道利⽤率较⾼，节省成本，系统
配置的灵活性，适应不同容量、不同规格型式的模组和电池包。
2、功能
硬件的设计和具体选型要结合整车及电池系统的功能需求，通⽤的功能主要包括采集功能(如电

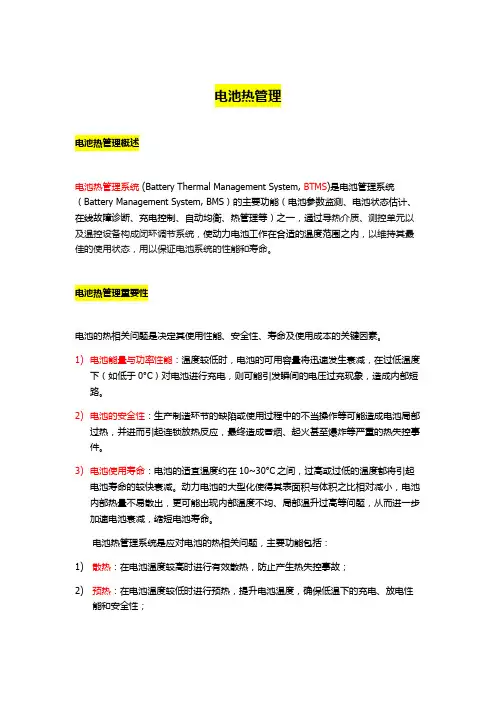

电池热管理系统
电池热管理
电池热管理概述
电池热管理系统 (Battery Thermal Management System, BTMS)是电池管理系统
（Battery Management System, BMS）的主要功能（电池参数监测、电池状态估计、在线故障诊断、充电控制、自动均衡、热管理等）之一，通过导热介质、测控单元以及温控设备构成闭环调节系统，使动力电池工作在合适的温度范围之内，以维持其最佳的使用状态，用以保证电池系统的性能和寿命。
电池热管理重要性
电池的热相关问题是决定其使用性能、安全性、寿命及使用成本的关键因素。
1) 电池能量与功率性能：温度较低时，电池的可用容量将迅速发生衰减，在过低温度
下（如低于0°C）对电池进行充电，则可能引发瞬间的电压过充现象，造成内部短
路。
2) 电池的安全性：生产制造环节的缺陷或使用过程中的不当操作等可能造成电池局部过热，并进而引起连锁放热反应，最终造成冒烟、起火甚至爆炸等严重的热失控事
件。
3) 电池使用寿命：电池的适宜温度约在10~30°C之间，过高或过低的温度都将引起电池寿命的较快衰减。动力电池的大型化使得其表面积与体积之比相对减小，电池
内部热量不易散出，更可能出现内部温度不均、局部温升过高等问题，从而进一步
加速电池衰减，缩短电池寿命。
电池热管理系统是应对电池的热相关问题，主要功能包括：
1) 散热：在电池温度较高时进行有效散热，防止产生热失控事故；
2) 预热：在电池温度较低时进行预热，提升电池温度，确保低温下的充电、放电性能和安全性； 3) 温度均衡：减小电池组内的温度差异，抑制局部热区的形成，防止高温位置处电池过快衰减，以提高电池组整体寿命。
电池热管理方案
电池热管理方案主要分为风冷与液冷两大类，主要侧重于防止电池过热方面：
1. 风冷
该技术利用自然风或风机，在电池包一端加装散热风扇，另一端留出通风孔，使空气
在电芯的缝隙间加速流动，带走电芯工作时产生的高热量。风冷方案设计主要考虑电

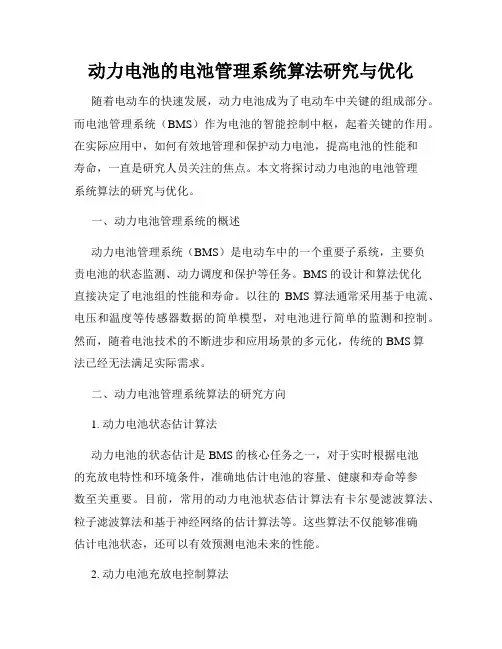

动力电池的电池管理系统算法研究与优化
动力电池的电池管理系统算法研究与优化
随着电动车的快速发展，动力电池成为了电动车中关键的组成部分。而电池管理系统（BMS）作为电池的智能控制中枢，起着关键的作用。在实际应用中，如何有效地管理和保护动力电池，提高电池的性能和寿命，一直是研究人员关注的焦点。本文将探讨动力电池的电池管理系统算法的研究与优化。
一、动力电池管理系统的概述
动力电池管理系统（BMS）是电动车中的一个重要子系统，主要负责电池的状态监测、动力调度和保护等任务。BMS的设计和算法优化直接决定了电池组的性能和寿命。以往的BMS算法通常采用基于电流、电压和温度等传感器数据的简单模型，对电池进行简单的监测和控制。然而，随着电池技术的不断进步和应用场景的多元化，传统的BMS算法已经无法满足实际需求。
二、动力电池管理系统算法的研究方向
1. 动力电池状态估计算法
动力电池的状态估计是BMS的核心任务之一，对于实时根据电池的充放电特性和环境条件，准确地估计电池的容量、健康和寿命等参数至关重要。目前，常用的动力电池状态估计算法有卡尔曼滤波算法、粒子滤波算法和基于神经网络的估计算法等。这些算法不仅能够准确估计电池状态，还可以有效预测电池未来的性能。
2. 动力电池充放电控制算法 动力电池的充放电控制算法对于提高电池的充放电效率、延长电池寿命，以及保护电池安全都至关重要。传统的BMS算法通常采用简单的电流和电压控制策略，然而这些策略往往无法满足不同充放电场景的需求。近年来，基于模型预测控制（MPC）和优化算法的充放电控制策略得到了广泛研究和应用。这些算法能够根据电池状态和环境条件，动态调整充放电策略，实现充放电性能的最大化。
3. 动力电池故障诊断与预警算法
为了保证电池的安全和可靠性，BMS需要具备故障诊断和预警功能。目前，常用的故障诊断算法有基于模型、统计学和机器学习等方法。这些算法能够对电池的故障和异常进行准确诊断，并及时发出预警信号，以便采取相应的措施维护和修复电池系统。

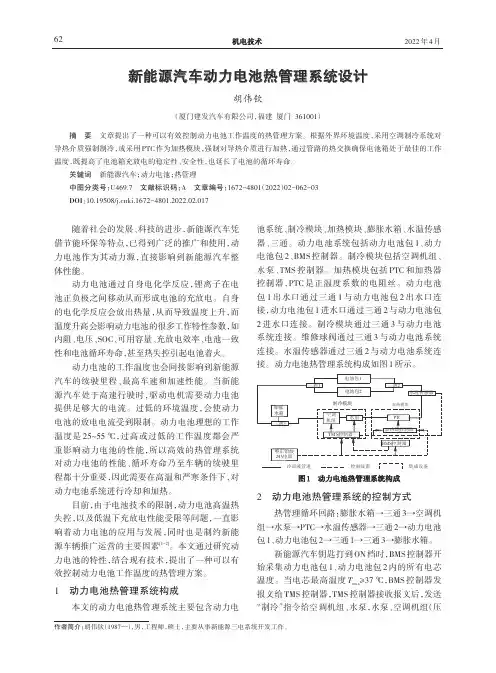

新能源汽车动力电池热管理系统设计
