脚手架工程施工标准化做法图解
AK材料应按现行标准进行100%外观检查，所有脚手架材料经检验合格后进行合格品标识 妥善
保管，必须具备产品质重合格证、生产可证、专业检测单位检测报告。
A2、安全防护设备及测量作业设备齐全
A3、总包单位向甲项目部申报的脚手架搭设专项施工案通过后，组织施工单位进行技术交 底并
做好书面交底记录。
A4、所以脚手架作业人员必须持证上岗。
A5、图纸深化：按照脚手架搭设专项案图纸跟建筑物施工图核对，计算立杆的步距及横距, 并绘
制立杆放线定位图及悬挑卸载层悬挑钢梁排版图。
word.
A6、基础要求：采用酷硬化处理，酷厚度＞ 100mm,磴标号＞C20,必须满足脚手架搭设 施工案
的荷载要求，按照立杆放线定位图放线。
A7s基础边设置排水沟，基础地面不积水，接地线采用40mmX4mm镀锌扁钢用两道螺栓 卡箍
与立杆主体结构连成一体，防雷接点A四处（建筑物四个大角设置防雷点），并满足防 雷专项
案要求，保证防雷接地有效。
word.
/
横
向
扫
地杆/
/ < 1000
纵向扫地杆
A8、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向 扫地
杆则用直角扣件固定在紧靠纵向扫地杆下的立柱上，通道出入口位置，有存在绊倒的危 险时可
不用安装扫地杆。
La
La
word.
A9、立杆两个相邻立柱接头避免出现在同步同跨，并在高度向错开的距离不小于500mm
o
word.
L=<5flOtnhiz
i
L=<50Qm
L 二双
Qinm
A10.纵向水平杆相邻接头水平距离不小于500mm,各接头距立柱的距离不大于500mm, 接头交
错布直，不在同步，同跨。
A1K剪刀撑斜杆的接长采用扣件进行搭接。长度不少于1米，不小于3个扣件
word.
A】2、对头铺设的脚手板接头下面必须设置两根小横杆，板端距小横杆100〜150mm。
A13、搭接的脚手板必须搭在小横杆上，搭接长度不小于200mm。拐弯处的脚手板必须交 叉
搭铺，，接缝的搭接长度。>100mml>200mm,每脚手板必须四点绑扎。
A]4、脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。
word.
A15、主节点处各扣件中心点距离要求：。＜ 150mm。（1、立杆2、纵向水平杆3、横向水
平杆4、剪力撑）
A16、连墙件采用刚性连接，按两步三跨设置，但要满足连墙杆覆盖面积＜27m2,在结构笠 侧
面预埋①20钢筋，钢筋预埋长度及及焊接宽度必须满足专项案荷载要求，连墙杆靠近主 节点
设置，偏离主节点的距离＜300mm
o
word.
A17、钢丝绳卸载预埋件原材料要求：采用直径A①20圆钢，推荐使用预埋螺母装配式预埋
件，预埋长度必须满足专项案荷载要求。
A18、钢丝绳卸载预埋件安装要求：预埋位置结构梁外侧，酷未够28天龄期禁连接卸载钢 丝
绳。
word.
钢丝绳卸载预埋件错误做法：预埋件安装在结构梁面上，给外墙施工留下渗漏隐患。
A19、悬挑载预埋件原材料要求：采用直径2①20圆钢，禁使用骡纹钢，预埋长度必须满足 专
项案荷载要求；
word.
悬挑载预埋件错误做法：禁后期焊接固定。
A20、脚手架预埋连墙件要求：采用直径2①20圆钢预埋件，并跟脚手架满焊连接，预埋件 禁
使用螺纹钢，预埋长度及焊接长度必须满足专项案荷载要求；推荐使用、预埋钢板骡母的 连接
法。
word.
脚手架预埋连墙件错误做法：预埋件安装在结构梁面上，给外墙施工留下渗漏隐患。
A2K悬挑卸载设置要求：悬挑钢梁采用》16号工字钢，工字钢悬挑架体高度（无钢丝绳 卸
载）不能超过24米；如高度超过24米的要有专项卸载案，经监理及甲确认可实施。
word.
A22、电梯洞口防护栏要求：护栏高度＞1.6米，竖向钢筋间距wlOOmm,顶部标准楼层及 警示
语，底部安装180mm高踢脚板，踢脚板采用＞9mm厚胶合板制作，电梯井侧必须设 置低压照
明。
A23、楼梯护栏设置要求：采用可拆卸水管护栏，高度＞1.2米；临边超过3米落差的楼梯 必须
挂网及底部安装180mm高踢脚板，踢脚板采用＞9mm厚胶合板制作。
word.
A24、楼层洞口长宽N400mmx400mm的封闭防护要求：洞口用四点膨胀螺丝固定 ①6@150
钢筋网，面再封2 10mm厚胶合板，四覆盖压边200mm,再砂浆封边。
A25、楼层洞口长宽v400mmx400mm的封闭防护要求：10mm厚胶合板固定，刷醒目 油漆标
识。
word.
A26、临边护栏设置要求：采用可拆卸水管护栏，高度1.2米，安装完毕后再挂安全网防护, 底
部安装180mm高踢脚板，踢脚板采用＞9mm厚胶合板制作。
A27、脚手架兜底网设置要求：每3层楼设置一层兜底网，底部安装180mm高踢脚板，踢
word.
脚板采用＞9mm厚胶合板制作。
A28、脚手架硬封闭设置要求：材料采用10mm厚胶合板，每6层楼设置一层硬封闭防护 脚手
板，底部安装180mm高踢脚板，踢脚板采用法9mm厚胶合板制作。
A29、基坑护栏设置要求：采用可拆卸水管护栏，高度1.2米，再挂安全网防护，底部安装
180mm高踢脚板，踢脚板采用＞9mm厚胶合板制作，推荐使用酷反坎踢脚板。
word.
A30、无法用胶合板封闭护栏设置要求：采用可拆卸水管护栏，高度＞1.2米；临边超过, 底部
安装180mm高踢脚板，踢脚板采用法9mm厚胶合板制作。
A31、安全通道设置要求：材料采用10mm厚胶合板，设置双层胶合板硬封闭防护，人行 通道
层局度景2米
word.
A32、塔吊调运覆盖围防护棚设置要求：材料采用10mm厚胶合板密铺，设置双层胶合板 硬封
闭防护。
A33、踢脚板设置要求：材料采用＞9mm厚胶合板，高度180mm,每层必须设置一层踢脚 板；
踢脚板设真在立杆及安全网之间。
word.
A34、施工楼梯搭设原材料要求：采用钢管、钢网踏步板或钢板踏步板、5mm厚胶合板踢 脚
板；施工楼梯搭设要求：踏步板宽300mm,楼梯宽度> 1000mm,休息平台宽度 > 1000mm,踢脚
板高180mm,坡度宜采用1 ： 3,栏杆高度1.2米。
word.
[L]A35、整体预制式卸料平台原材料要求：底盘架外围为A[18槽钢，中间为A[12槽钢， 底板
及侧板为A3mm厚花纹钢板，吊环采用＞20mm厚的钢板，围栏四角立柱和上部扶手 中间立
柱、水平杆均为中48x3.5钢管，钢丝绳采用XP18.5X4; [/L]
[L]整体预制式卸料平台标识要求：每次安装完毕后必须经监理公司验收合格后可投入使用， 并
做好每次验收的书面记录，限重标志采用“傻瓜式”限重标识牌。堆放高度不能超过卸料 护栏
高度；如堆放钢管时，伸出卸料平台外尺寸不得超过钢管总长度的】/4; [/L]
整体预制式卸料平台搭设要求：使用前总包单位必须提供专项案，栏杆抗侧压强度满足 堆放
钢管要求。安全系数不小于2,经监理及甲确认可实施。
word.
A36、塔吊上下班通行通道搭设要求：采用扣件式水管护栏，高度1.2米，安装完毕后再挂 安全
网防护，底部安装180mm高踢脚板，踢脚板采用＞9mm厚胶合板制作。
A37、人货梯通道搭设要求：底部采用10mm厚胶合板密铺，防护门采用外挂锁头保护。
A38、人货梯通道插销伸出长度2 150mm,人货梯铁门中部铁板封300mm宽，上下封密钢 网。
word.
A39、悬挑平挡板及斜挡板的设置要求：材料采用10mm厚胶合板，设置双层硬封闭；禁 止使
用通透材料封闭，总包单位必须提供专项案，经监理及甲确认可实施。
双层防护的错误做法：双层防护没有采用硬封闭，采用竹竿代替10mm厚胶合板。
[L]A40.悬挑平台板底部排水沟设置：有外墙展示需要的建筑物必须要安装镀锌铁皮排水沟 天
沟，总包单位必须提供专项案，经监理及甲确认可实施[/L]
建筑工程外脚手架搭设标准图解80页PPT
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
建筑工程外脚手架搭设标准图解
51、山气日夕佳，飞鸟相与还。 52、木欣欣以向荣，泉涓涓而始流。
53、富贵非吾愿，帝乡不可期。 54、雄发指危冠，猛气冲长缨。 55、土地平旷，屋舍俨然，有良田美 池桑竹 之属， 阡陌交 通，鸡 犬相闻 。
▪
谢谢！
80
脚手架规范搭设图例
脚手架规范搭设图例1―外立杆；2―内立杆；3―横向水平杆；4―纵向水平杆；5―栏杆；6―挡脚板；7―直角扣件；8―旋转扣件；9―连墙件；10―横向斜撑；11―主立杆；12―副立杆；13―抛撑；14―剪刀撑；15―垫板；16―纵向扫地杆；17―横向扫地杆；注：小横杆的设置位置在立杆和大横杆的交叉点（即节点）处，必须设置一根小横杆，以形成空间格构架整体受力。
施工层（作业层）还要在两个节点中间，现增设一根小横杆。
注：钢管脚手架步距底部高度不大于2M，其余不大于1.8M，立杆纵距不大于1.8M，横距不大于1.5M。
注：大横杆间距应小于1.2m，小横杆间距应小于1.5m，大、小横杆设于立杆里侧，大横杆设于小横杆之下。
1―立杆；2―纵向水平杆；3―横向水平杆；4―竹笆脚手板；5―其它脚手板（a）脚手板对接；（b）脚手板搭接剪刀撑布置1―上栏杆；2―外立杆；3―挡脚板；4―中栏杆屋面和楼层临边的防栏杆楼梯、楼层和阳台临边防护栏杆通道侧边防护栏杆洞口防护栏杆电梯井口防护门钢柱接柱用操作台钢梁登高设施移动式操作平台悬挑式钢平台交叉作业通道防护拆除脚手架的安全常识（1）拆架子人员一般2～3人为一组，协同作业互相关照、监督。
（2）拆架子的高处作业人员应戴安全帽，系安全带，扎裹腿，穿软底鞋方可作业。
（3）拆除脚手架，四周应设围栏或警戒标志，并设专人看管，禁止人员入内。
（4）架子拆除时要自上而下按顺序拆除，所有杆件材料均按先搭后拆、后搭先拆的原则依次进行。
拆下的材料要随拆随清理，不得随便从高处向下抛掷物料。
从架子向下送料时要上下配合，做到上呼下应，不准上下同时作业。
（5）大片架子拆除后预留的斜道，上料平台、通道等，应在大片架子拆除前进行加固，以便拆除后能确保其完整，安全可靠。
（6）在拆架过程中，不得中途换人，必须换人时，应将拆除情况交待清楚后方可离开。
（7）拆除脚手架立杆时，要先抱住立杆再拆开最后两个扣，拆除大横杆、斜撑、剪刀撑时，应先拆中间扣，然后托住中间，再拆两头扣，由中间操作人往下顺杆子。
脚手架搭设安全标准化做法图集及全套构造图,附下载方式!
1管理要求1、本工程指落地式钢管和型钢悬挑式钢管脚手架两大类，分别由架体基础、架体构造、架体防护和斜道等部分组成。
脚手架工程搭拆应执行现行《危险性较大的分部分项工程管理规定》住房和建设部第37号令、《建筑施工脚手架技术统一标准》（GB 51210-2016）、《建筑施工扣件式钢管脚手架技术规范》（JGJ 130-2011）、《关于实施<危险性较大的分部分项工程安全管理规定>有关问题的通知》建办质[2018]31号文、《关于加强建筑施工主要重大危险源安全管控的通知》（闽建建[2017]30号文）等规范、标准规定。
2、脚手架施工前应编制专项施工方案，架体应有设计计算书以及主要节点构造详图、架体平面图、剖面图等，并经施工企业技术负责人、总监理工程师审核审批，安拆过程中专职安全管理人员必须在场。
高度50 m及以上的落地式钢管脚手架和高度20 m及以上型钢悬挑钢管脚手架专项施工方案应通过专家论证后，方可实施。
3、脚手架人员必须持有住房和城乡建设部发放的建筑架子工操作证，且在有效期内。
4、基础是脚手架稳定性的重要组成部分。
在基础地耐力和沉降不满足规范要求时，严禁落地式钢管脚手架，可优先考虑采用悬挑钢管脚手架。
5、脚手架外侧应满挂阻燃性能符合要求的密目式安全网。
6、脚手架使用的杆件、扣件等材质的规格应符合规范要求和消防要求，严禁用两种不同直径的钢管混搭。
7、扣件螺栓拧紧扭力矩不应小于40 N·m，且不应大于65 N·m。
8、脚手架使用前应组织验收，验收合格后方可投入使用，使用中应加强日常的检查维护工作，确保架体使用安全。
9、夜间、遇六级（含六级）以上大风及雷雨等天气，不得进行脚手架、拆除作业。
2脚手架的细部加强构造1、洞口连墙对拉构造洞口拉结细部做法：架体小横杆延长作为连墙杆，a为800 mm或1050 mm（悬挑式脚手架为800 mm，落地式脚手架为1050 mm），连墙杆外露洞口≥100 mm。
建筑工程脚手架搭设标准全面图解
建筑工程脚手架搭设标准全面图解一、前言（1）建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。
（2）本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述，并且对一些特殊部位的构造作法进行了细化，细化的部位主要包括：阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。
（3）本标准具体内容与国家、地方有关安全技术规范规定要求不符的，以国家、地方有关安全技术规范规定为准。
二、基本参数要求（1）钢管材质要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管，型号宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。
（2）扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢管脚手架扣件》的规定，扣件外观检查无裂纹，在螺栓拧紧力矩达到65N·m时，不得发生破坏。
（3）外架手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆。
（4）木脚手板型号3000（6000）×200(250)×50，两端采用Φ1.6mm镀锌铁丝绑扎；钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距，用Φ1.6mm镀锌铁丝固定在小横杆上。
3 钢管颜色（1）黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆。
（2）红色油漆：连墙件。
（3）黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。
（4）红白相间双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。
（5）示意图颜色与文字叙述不一致的，以文字描述的颜色为准。
■防护栏杆示例图4 外立面形象（1）脚手架外侧防护必须使用合格的密目式安全网封闭。
外脚手架搭设标准全面图解
外脚手架搭设标准一、前言1、建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。
2、本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述，并且对一些特殊部位的构造作法进行了细化，细化的部位主要包括：阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。
3、本标准具体内容与国家、地方有关安全技术规范规定要求不符的，以国家、地方有关安全技术规范规定为准。
二、基本参数要求1、钢管材质要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管，型号宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。
2、扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢管脚手架扣件》的规定，扣件外观检查无裂纹，在螺栓拧紧力矩达到65N·m 时，不得发生破坏。
3、外架手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆。
4、木脚手板型号3000（6000）×200(250)×50，两端采用Φ1.6mm镀锌铁丝绑扎；钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距，用Φ1.6mm镀锌铁丝固定在小横杆上。
三、钢管颜色1、黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆。
2、红色油漆：连墙件。
3、黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。
4、红白相间双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。
5、示意图颜色与文字叙述不一致的，以文字描述的颜色为准。
四、外立面形象1、脚手架外侧防护必须使用合格的密目式安全网封闭。
外架上应设置公司标志（“公司”横幅）和宣传标语。
脚手架工程图解
脚手架：是指搭设在建筑物及设备四周墙外边的脚手架。
里脚手架：是指搭设在建筑物内部供各楼层砌筑和清面装饰用的及设备（容器）内部的脚手架。
脚手架分类：外脚手架、里脚手架、满堂脚手架、挑脚手架等。
脚手架划分方法很多的：单排、双排、多排、满堂、满高、交圈（周边）、特型，这是按设置形式划分的.满堂脚手架：指室内天棚的安装和装饰及安装工作面等而搭设的一种棋盘井格式脚手架。
—主要用于单层厂房、展览大厅、体育馆等层高、开间较大的建筑顶部的装饰施工。
由立杆、横杆、斜撑、剪刀撑等组成. 。
满堂脚手架种类:有两种,一种主要用于人员操作用的平台；一种主要用于承受荷载支撑架，承受荷载支撑架必须进行验算。
满堂红基础：又叫满堂独立基础,是指在独立基础的下面是个”整浇层",不同与以往的单个基础开挖，多用于地质情况较差，建筑占地面积较小的工程.满堂脚手架适用范围：满堂脚手架多用于超过3.6米层高的天棚粉刷和吊顶。
在锅炉水冷壁向火面拚缝焊接和水压试验检查时采用，到喷燃器切圆找正时,只要保留火焰中心以下部分就可以了。
满膛脚手架并不局限于在锅炉水冷壁向火面拚缝焊接和水压试验检查时采用，桥梁现浇等用得较多。
满堂脚手架作用：满堂脚手架主要还是起承重、加固作用的，比如支撑大的梁板、钢结构，支撑加固大的板墙结构，吊装中用来承重等。
它不同于一般脚手架，比如砌筑、装修用脚手架,又叫“满堂红脚手架"。
满堂脚手架，顾名思义,就是满房间搭设脚手架。
一般用承重用脚手架。
根据荷载、高度的不同，脚手架立杆的间距也不同,一般600~1200之间. 满堂脚手架所使用材料和搭设方法同一般脚手架。
⒈立杆：纵横向立杆间距≯2m，步距≯1.8m地面应整平夯实，立杆埋入地上30～50cm,不能埋地时，立杆下应垫枕木并加设扫地杆.⒉横杆：纵横向水平拉杆步距≯1。
8m，操作层大横杆间距≯40cm。
⒊剪刀撑：四角应设抱角斜撑,四边设剪刀撑，中间每隔四排立杆沿纵向设一道剪刀撑，斜撑和剪刀撑均应由下而上连续设置。
(完整版)脚手架搭设图文讲解
脚手架1、脚手架底面底座标高宜高于自然地坪50-100mm2、单排脚手架——只有一排立杆，短横杆的一端搁置在墙体上的脚手架。
双排脚手架——由内外两排立杆和纵、横水平杆构成的脚手架（。
双排脚手架一般用于砌筑工程。
砌筑需要承重：丢放水泥、砖等。
单排脚手架一般用于内墙抹灰，刷涂料等不需要承重的工程。
单排脚手架需要把抱杆支靠在墙上。
单排脚手架的横向水平杆不应设置在下列部位：①设计上不许留脚手眼的地方；②过梁上与过梁两端成60°的三角形范围内及过梁净跨度1/2 的高度范围内；③宽度小于1m 的窗间墙；120mm 厚墙、料石清水墙和独立柱；④梁或梁垫下及其左右500mm 范围内；⑤砖砌体门窗洞口两侧200mm（石砌体为300mm）和转角处450mm（石砌体为600mm）范围内；⑥.独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体；⑦砌筑砂浆强度等级小于或等于M2.5 的砖墙。
3、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。
（分析：脚手架在无连墙件的情况下最高2 步，或者说允许在连墙件之上无连墙件搭设最多2 步高的架体。
步数即是水平大横杆间距）4、纵向水平杆（可理解为大横杆）应设置在立杆内侧，其长度不应小于 3跨。
5、两根相邻纵向水平杆的接头不应设置在同步内，不同步两个相邻接头在水平方向错开的距离不应小于 500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。
6、两根相邻纵向水平杆的接头不应设置在同跨内,不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。
7、纵向水平杆搭接长度不应小于1m，应等间距设置3 个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
8、主节点处必须设置一根横向水平杆(小横杆)，用直角扣件扣接且严禁拆除。
9、主节点处的两个直角扣件的中心距不应大于150mm。
10、在双排脚手架中，离墙一端的外伸长度不应大于0.4 倍的两节点的中心长度，且不应大于500mm。
建筑工程外脚手架搭设标准全面图解
建筑工程外脚手架搭设标准全面图解RSS 打印复制链接大中小发布时间：2017-07-13 14:29:53一、前言（1）建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。
（2）本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述，并且对一些特殊部位的构造作法进行了细化，细化的部位主要包括：阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。
（3）本标准具体内容与国家、地方有关安全技术规范规定要求不符的，以国家、地方有关安全技术规范规定为准。
二、基本参数要求（1）钢管材质要求：钢管应采用国家标准GB/T13793或GB/T309 1中规定的Q235普通钢管，型号宜采用Φ48.3×3.6mm（方案按Φ4 8×3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。
（2）扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢管脚手架扣件》的规定，扣件外观检查无裂纹，在螺栓拧紧力矩达到65N·m时，不得发生破坏。
（3）外架手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆。
（4）木脚手板型号3000（6000）×200(250)×50，两端采用Φ1. 6mm镀锌铁丝绑扎；钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距，用Φ1.6mm镀锌铁丝固定在小横杆上。
三、钢管颜色（1）黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆。
（2）红色油漆：连墙件。
（3）黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。
（4）红白相间双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。
（5）示意图颜色与文字叙述不一致的，以文字描述的颜色为准。
脚手架搭设安全标准化图册
(1)扣件式钢管脚手架钢管宜选用外径48.3±0.36mm，无严重锈蚀、弯曲、压扁或裂纹的钢管。
架体搭设应编制专项施工方案，结构设计应进行计算，并按规定进行审核、审批。
搭设高度在24m及以上的落地式钢管脚手架，必须在施工前编制安全专项施工方案，当架体搭设超过规范允许高度时（搭设高度超过50m，应组织专家对专项施工方案进行论证。
单排脚手架搭设高度不得超过20m.通用条款）(2)不同规格的钢管不得混用。
1.1(1)搭设架体的基础必须平整坚实，要有足够的承载力；搭设场地内不得有积水。
(2)搭设时脚手架外侧及周边要设置排水沟或其它排水措施。
(3)支撑立杆垫板应满足承载力要求，垫板厚度不小于50mm。
(4)支撑立杆垫板应满足承载力要求，底座底面标高宜高于自然地坪50~100mm，1.2架体必须设置纵、横向扫地杆。
纵向扫地杆必须采用直角扣件在距钢管底部端不大于200mm立杆上。
横向扫地杆必须采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
1.3 （1）连墙件的布置应靠近主节点设置，偏离主节点的距离不应大于300mm。
双排钢管脚手架连墙件应与内、外排立杆相连接；（2）搭设高度超过24m的双排脚手架，也采用刚性连墙件与建筑结构可靠拉结。
连墙件的垂直间距不应大于建筑物的层高，且不应大于4m,，水平距离不得超过6m.（3）开口型双排脚手架的两端必须设置连墙件。
（4）剪刀撑、连墙件均必须随外脚手架同步搭设、同步拆除。
严禁后搭或先拆。
1.4(1)脚手架应在外侧全立面连续设置剪刀撑。
剪刀撑跨度为5~7根立杆。
剪刀撑斜杆的接长可采用对接或搭接，搭接的长度不应小于1m,同时使用不少于3个旋转扣件固定。
24m以下的外架，在墙体外侧两端、转角及中间间距不超过15m的立面上设置剪刀撑。
24m以上架体，外侧必须搭设连续剪刀撑。
(2)剪刀撑和立杆应牢固连接，形成整体。
剪刀撑杆件的底端要紧紧顶在地面上，剪刀撑夹角应在45°—60°之间。
外脚手架搭设标准全面图解

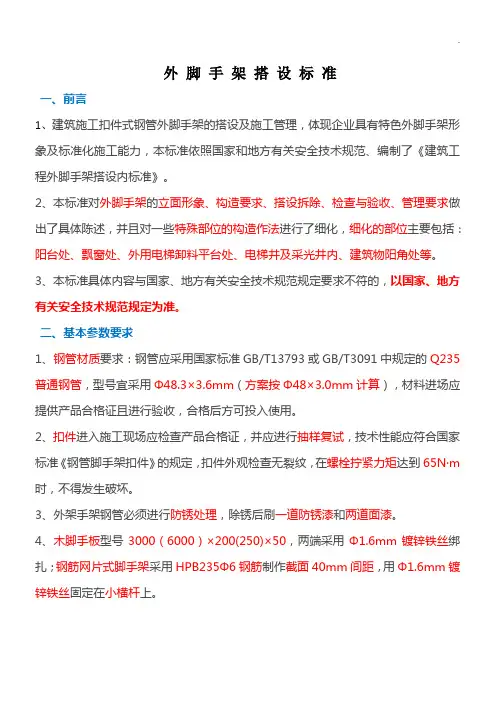

外脚手架搭设标准一、前言1、建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。
