钢筋平面标注法讲解
教你读懂平法标注(梁)
教你读懂平法标注（梁）一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
二、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22，下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12，下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25，下部钢筋为4Φ25。
⑷3Φ25，5Φ25 表示上部钢筋为3Φ25，下部钢筋为5Φ25。
三、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
四、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
五、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
钢筋识图入门钢筋图集平面法
钢筋识图入门钢筋图集平面法一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
梁柱板钢筋平法标注图解(免费)
3 20（3跨下部钢筋_上排） 4 20（3跨下部钢筋_下排）
锚固长度
锚固长度 锚固长度 梁下部钢筋
梁内钢筋说明
标注说明
上图集中标注：
• KL2(2A)中KL2为梁名称，2A表示两跨有一端悬臂； • Ф8@100/200（2）表示箍筋是一级钢直径是8加密区间 距为100非加密区为200，肢数为2； • 2Φ25表示2根二级、直径是25的通长筋；*4Φ10表示四 根 一级、直径是10的腰筋； • （4 Φ 12）表示4根一级、直径是12的架立筋； • （-0.100）表示梁顶标高；
150
C
注：框架柱分边柱角柱、中柱， 顶层锚固长度分别处理。
板的分类
• 单块板
•连续板
异形板
板内钢筋说明
剪力墙涉及相关概念
暗柱
端柱
暗梁
连梁
剪力墙钢筋类型
竖向钢筋：剪力墙身竖直方向设置的用于抗弯的钢筋。
水平钢筋：剪力墙身水平方向设置的） B型（有低端平板一跑楼梯）
上部贯通筋 2 22
悬臂梁上部上排钢筋 2 22
中间支座负筋（上排） 22 2
端支座负筋（上排） 22 2
悬臂梁上部下排钢筋 2 22
中间支座负筋（下排） 22 2
端支座负筋（上排） 22 2
梁上部钢筋
2 16悬臂端下部钢筋
2 22（1跨下部钢筋_上排） 4 22（1跨下部钢筋_下排） 锚固长度
2 20（2跨下部钢筋）
中间层纵筋：
层高-非连接 区长度+ 上层非连接区长度+搭接长度
顶层柱纵筋（中柱）： 层高-梁高－非连接 区长度+锚固长度
锚固长度：梁高－砼保护 层＋12d
顶层柱纵筋（角柱、边柱）： 层高-梁高-上层非连 接区长度+顶层锚固长度
钢筋混凝土梁平面表示法
一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22,3Φ20 表示上部钢筋为3Φ22，下部钢筋为3Φ20.⑵2φ12,3Φ18 表示上部钢筋为2φ12，下部钢筋为3Φ18。
⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷3Φ25，5Φ25 表示上部钢筋为3Φ25，下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处)⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+(4Φ12) 表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25.⑷2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法:⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12.⑵G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部)⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25,全部伸入支座。
⑷2Φ25 + 3Φ22（-3)/ 5Φ25 表示有两排筋,上排筋为5根。
2Φ25伸入支座,3Φ22，不伸入支座。
下排筋5Φ25，通长布置。
1、箍筋表示方法：⑴φ10＠100/200（2）表示箍筋为φ10 ，加密区间距100,非加密区间距200，全为双肢箍.⑵ φ10@100/200(4）表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍.⑶φ8＠200(2）表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100（4）/150（2）表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150,双肢箍。
钢筋在平面图中的表示方法

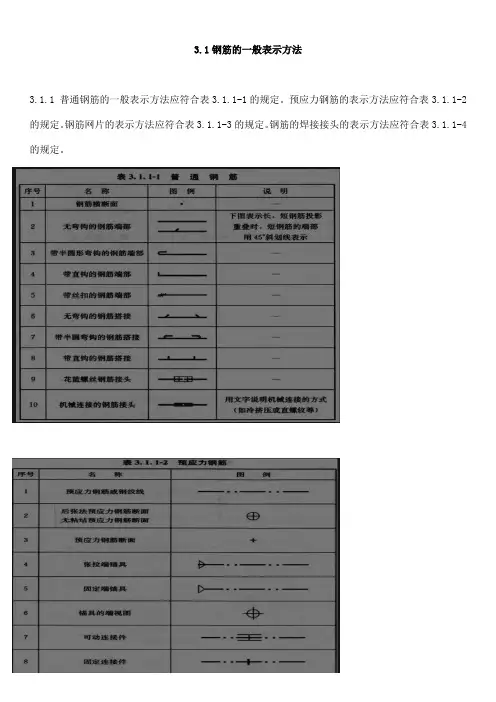

3.1钢筋的一般表示方法3.1.1 普通钢筋的一般表示方法应符合表3.1.1-1的规定。
预应力钢筋的表示方法应符合表3.1.1-2的规定。
钢筋网片的表示方法应符合表3.1.1-3的规定。
钢筋的焊接接头的表示方法应符合表3.1.1-4的规定。
3.1.3 钢筋、钢丝束及钢筋网片应按下列规定进行标注：1 钢筋、钢丝束的说明应给出钢筋的代号、直径、数量、间距、编号及所在位置，其说明应沿钢筋的长度标注或标注在相关钢筋的引出线上。
2 钢筋网片的编号应标注在对角线上。
网片的数量应与网片的编号标注在一起。
3 钢筋、杆件等编号的直径宜采用5mm～6mm的细实线圆表示，其编号应采用阿拉伯数字按顺序编写。
注：简单的构件、钢筋种类较少可不编号。
3.1.4 钢筋在平面、立面、剖(断)面中的表示方法应符合下列规定：1 钢筋在平面图中的配置应按图3.1.4-1所示的方法表示。
当钢筋标注的位置不够时，可采用引出线标注。
引出线标注钢筋的斜短划线应为中实线或细实线。
2 当构件布置较简单时，结构平面布置图可与板配筋平面图合并绘制。
3 平面图中的钢筋配置较复杂时，可按表3.1.2及图3.1.4-2的方法绘制。
4 钢筋在梁纵、横断面图中的配置，应按图3.1.4-3所示的方法表示。
3.1.5 构件配筋图中箍筋的长度尺寸，应指箍筋的里皮尺寸。
弯起钢筋的高度尺寸应指钢筋的外皮尺寸(图3.1.5)。
条文说明3.1 钢筋的一般表示方法3.1.1 表3.1.1-1中是用图例表示钢筋的搭接方式。
带直钩的钢筋搭接，表示钢筋端部有直钩并应注明直钩的尺寸。
机械连接的钢筋接头方式比较多，目前经常采用的为直螺纹连接，应用文字注明连接的方式。
表3.1.1-3钢筋网片的制作可以是焊接或绑扎方式，应用文字注明制作方式。
3.1.2 表3.1.2的1、2项图例中表示钢筋方向的端部做法作了修改，原表示方法是引用ISO的表示方法，本次修改还是遵照我国的习惯表示方法。
表中的第4项图例，仅保留复合箍筋大箍套小箍的做法。
钢筋平法标注在图纸中的含义
钢筋标注中旳含义ＪZL(3B)400*７00 Y １50０*500*３０0是基础主梁,Y后边旳是加腋信息(就是条基旳底)Φ８＠200(4）是Ａ8钢筋旳箍筋，间距２00,４肢箍B2Φ25＋3Φ22； T2Φ16+2Φ1４基础梁旳下部通长筋是２根25旳加上３根2２旳，上部通长筋是2根16旳加上2根14旳Y Φ１6＠200; Φ8@30０是加腋钢筋,就是条基铺底筋，主筋是1６旳间距200,分布筋是８mm旳间距3０0 G２Φ１６；L Φ8@5０0是侧面构造筋，2根16mm旳，拉筋是８ｍm旳间距500 JＣL-4(2Ｂ）600*８00 Φ１0@10０（４） B6Φ25；T6Φ20 N2Φ14４号基础梁 2跨两端悬挑梁截面尺寸60０*80０箍筋为１0个旳4肢箍间距100 梁上部筋６根25旳下部筋6根２0旳梁两侧共配备2根14旳抗扭钢筋肢箍是反映梁里箍筋旳个数旳一种名词,分别有两肢箍、四肢箍等，它们是指梁里面箍筋旳排数。
梁支座就是梁两端或者中间旳支撑，起支撑梁旳作用。
梁支座一般为:墙/柱/梁三种梁旳支座：与梁接触,承受梁传来荷载并承受旳构件。
如:主次梁旳节点,梁与柱旳节点，梁与承重墙旳节点等, 总之就是能支撑梁旳那个“座”。
加腋梁，指钢梁或混凝土梁在根部斜向加高，加腋部份相称于柱子上旳“牛腿”。
目旳是增长梁旳承载能力，或者为了加强梁旳抗震性能。
一种柱子两边旳梁,上部纵筋，左端有原位标注,右端没有，那右端旳纵筋分布是按左端旳来布置,还是按集中标注来布置旳?是这样,这个4根２5旳是代表这个支座顶旳钢筋,也就是说，左右都是很少旳梁,有2面标注旳,浮现旳状况就3种,1是不同轴,1是标高不同,1是断面不同。
井字梁就是不分主次，高度相称旳梁，同位相交,呈井字型。
这种一般用在楼板是正方形或者长宽比不不小于1.5旳矩形楼板,大厅比较多见,梁间距３m左右.由同一平面内互相正交或斜交旳梁所构成旳构造构件。
又称交叉梁或格形梁。
拉筋在梁与柱、梁与墙、墙与墙等构件之间起拉结作用旳钢筋。
钢筋图纸表示法(梁)
平法标注法---梁(03g101 平面标注法)一、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。
⑵6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
梁钢筋平法标注图解
• （三）梁箍筋，包括钢筋级别、直径、加密区与非加密 区的间距及肢数，如上图中Ф8@100/200（2），表示箍 筋为直径8mm的钢筋，加密区间距为100mm，非加密区 间距为200mm，均为2肢箍。
• （四）梁上部通长筋或架立筋配置，该项为必注值。当 同排纵筋中既有通长筋又有架立筋时，应用加号“+”将 通长筋和架立筋相联，注写时须将角部纵筋写在加号的 前面，架立筋写在加号后面的括号内。当全部采用架立 筋时，则将其写入括号内。上图中2Ф25表示梁上部只有 两根直径为25mm的通长钢筋。又如2Ф25+ （2Ф22），表 示该梁上角部有两根25mm的通长筋和2根22mm的架立筋。 当梁的上部纵筋和下部纵筋均为通长筋，且多数跨配筋 相同时，此项可加注下部纵筋的配筋值，用分号“； ” 将上部与下部纵筋 配筋值分隔开来。
• 梁集中标注的内容，有五项必标注和一项选注 值（集中标注可以从梁的任意一跨引出，）， 规定如下： • （一）梁编号。由梁的类型代号、序号、跨数 和是否悬挑四部分组成，如上图中的KL2(2A)即 表示框架梁、第2号、2跨、一端悬挑。 • （二）梁截面尺寸，该项为必注值，用b×h表 示；如上图中300×650表示梁宽300mm、梁高 650mm。
Байду номын сангаас
（五）梁侧纵向构造钢筋或受扭钢筋配置，该项为必注值。 当梁腹板高度hw≥450mm时，须配置纵向构造钢筋，所注 规格与根数应符合规范规定。此项注写值以大写字母G打 头，接续注写设置在梁两个侧面的总配筋值，且对称配置。 当梁侧面需配置受扭纵向钢筋时，此项注写值以大写字母 N打头，接续注写配置在梁两个侧面的总配筋值， 且对称配置。受扭纵向钢筋应满足侧面纵向构造钢筋的间 距要求，且不再重复配置纵向构造钢筋。 注：当为梁侧面构造钢筋时，其搭接与锚固长度可取为15d。
梁平法施工图钢筋表示法
梁平法施工图钢筋表示法(03g101 平面标注法）一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
梁板柱钢筋平法标注图解讲解
2.1 按照外形一般分为：圆钢和螺纹钢
钢筋一般表示法（钢筋信息）
二级钢筋
一级钢筋
1.2钢筋一般表示法（图例）
预应力钢筋表示法
钢筋涉及概念
混凝土保护层：
纵向受力钢筋的外表面到截面边缘的垂直距离。作用 有三：减少砼开裂后纵向钢筋的锈蚀、高温时使钢筋的温度 上升减缓、使纵筋与砼有较好的粘结。
3
注：框架柱分边柱角柱、中柱，
顶层锚固长度分别处理。
板的分类
• 单块板
•连续板
异形板
板内钢筋说明
剪力墙涉及相关概念
暗柱 暗梁
端柱 连梁
剪力墙钢筋类型
竖向钢筋：剪力墙身竖直方向设置的用于抗弯的钢筋。
水平钢筋：剪力墙身水平方向设置的用于抗剪的钢筋。
洞口加筋
A型（一跑楼梯）
楼梯
B型（有低端平板一跑楼梯）
• 外侧钢筋不连续通过
–外侧钢筋＝墙长- 2*保护层 +0.65*2Lae
–内侧钢筋＝墙长- 2*保护层+弯折
• 根数：层高-2*50/间距+1（暗梁、 连梁墙身水平筋照设）
墙身水平钢筋（墙端为端柱）端柱墙突身出
• 长度：
–墙端为端柱时：
• 外侧钢筋连续通过
–外侧钢筋＝墙长- 2*保护层 –内侧钢筋＝墙净长+锚固长度
KL4(3A)
B
C
上部贯通筋 2 22
6900 7 20 3/4
（梁净长）1/3 （梁净长）1/4 250 150 6 22 4/2
D
悬臂梁上部上排钢筋 2 22 悬臂梁上部下排钢筋 2 22
中间支座负筋（上排）2 22 中间支座负筋（下排）2 22
