开槽埋管施工方案
完整版)大于3米埋深沟槽施工专项方案报告
完整版)大于3米埋深沟槽施工专项方案报告施工方案：大于3m埋深雨污水管道专项施工方案一、工程概况本文介绍了一项大于3m埋深的雨污水管道专项施工方案。
二、施工准备及施工总平面布置2.1 施工准备2.1.1 人员准备为了按计划开工，我们将调集有经验的项目经理和技术强、装备精的专业队伍，确保工人持证上岗。
在施工前，我们将介绍本工程的特点和施工总体部署计划，明确施工中的质量目标、工期要求和安全意识，确保高速、优质、安全地完成施工任务。
2.1.2 技术准备我们将熟悉工程的建设意义和概况，掌握工程的技术规程和质量要求。
在进一步调查施工现场，加深对工程实际的了解的基础上，我们将制定实施性施工组织设计，并报监理审核，通过后作为本工程施工实施的依据。
2.1.3 材料、物资、设备准备2.1.3.1 材料准备我们将根据批准的施工组织设计和预算编制供货计划，确保有计划、有安排，有一定提前量，加强供需衔接确保施工进度。
同时，我们将做好材料的质量复验工作，按照质量标准和监理的指示做好材料的检测、验收工作，确保工程质量。
对于地方材料的供应，我们将根据上海市关于材料采购的规定，选择有准入证的供应单位供货。
在供料前，我们将做好供应单位的资质审查，并得到甲方、监理的认可。
按计划要求，轻重缓急分批到位。
2.1.3.2 设备准备我们将根据本工程的施工计划要求，配备充足的设备，做好设备保养、人员培训工作，并根据工程需求及时进场。
2.2 堆土及弃土点为了确保施工的顺利进行，我们将设立堆土点，并采用砼砌块紧密围护，集中堆土。
在堆土过程中，我们将采用密目网覆盖，防止扬尘。
当堆土达到一定程度时，我们将及时外运施工余土和废浆。
2.3 对雨季和汛期现场排水系统的日常维修措施为了确保排水系统的正常运行，我们将成立现场排水系统日常维修班组，专人负责、定期检查和清除排水沟以及沉淀池中积存物，确保排水沟畅通。
2.在雨季和汛期增加潜水泵，提高排水流量和流速，以确保排水畅通迅速。
埋地管道施工方案与技术措施
埋地管道施工方案与技术措施1 施工工艺流程定位放线→沟槽开挖→沟槽支撑→室外埋地管道基础→室外管道安装→管道下管与配管→管道支墩→管道检验与试压→沟槽的回填土→验收2 施工方法及要点1）定位放线按照设计施工图的坐标位置确定管道中心线位置,用龙门板在地面固定,并且分别测出各龙门板中心点的标高,作为开槽、配管的依据,龙门板要妥善保护,间隔距离一般不超过10米。
同时管线中心桩和水准点均应用平移法设置与管线施工范围外的便于观察和使用的部位。
2）沟槽开挖a.当管道的测量定位线经复核无误后,即可进行沟槽开挖。
沟槽开挖采用机械,局部较小的部位可采用人力。
b.沟槽开挖后,应分段分别挖好集水坑,用污水泵排除沟槽内集水。
c.开挖管沟沟底最小宽度注：1.表中d为管外径。
2.当沟槽设有支撑时,沟深在2米以内,沟底宽度增加0.1米；深度在3米内,沟底宽度增加0.2米；3.用机械开挖沟槽时,其沟槽宽度按挖土机械的切削尺寸而定,但不小于本表规定数值。
3）沟槽的支撑当沟槽开挖较深、土质不好或受场地限制开梯形槽有困难而开直槽时,加支撑是保证施工安全的必要措施。
支撑形式根据土质、地下水、沟深等条件确定常分为横板一般支撑、立板支撑和打桩支撑等形式,其适用条件可参见下表：注意事项:①撑板与沟壁必须贴紧,立木垂直,撑杠要平直.立木要排列整齐,便于拆撑.②木撑杠部要用扒钉钉牢,金属撑杠下部要钉托木,两端同时旋紧,上下杠松紧一致。
在土质良好时一般可随填随拆,如有塌方危险地段可先回土,再起出支撑。
4）室外埋地管道基础a.天然地基：土壤耐压强度较高,地下水位较低,（如干燥黏土、砂质黏土等。
）将天然地基整平,管道敷设在未经扰动的原土上。
b.混凝土基础；管基为回填土时,设混凝土基础。
c.给水铸铁管、镀锌钢管在一般情况下,可不做基础,将天然地基整平,管道铺设在未经扰动的原土上。
c.加筋UPVC塑料排水管,宜设置混凝土条形基础。
加筋UPVC塑料排水管道在闭水实验合格后,还应用混凝土捂帮保护。
在砖墙或 砖条基础上开孔埋管的做法

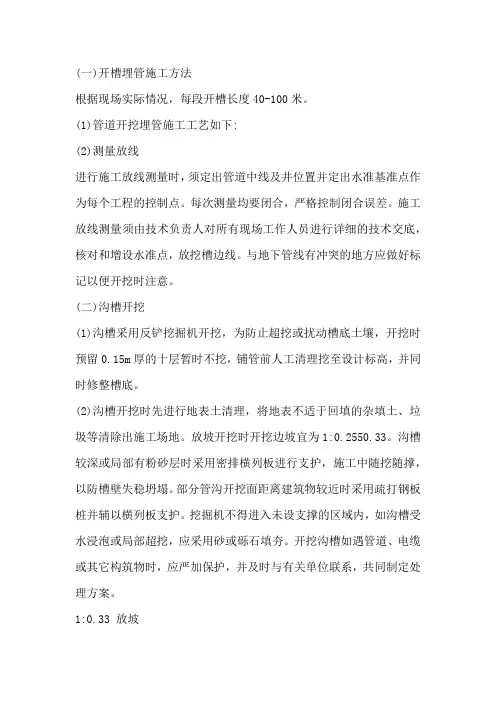

(一)开槽埋管施工方法根据现场实际情况，每段开槽长度40-100米。
(1)管道开挖埋管施工工艺如下:(2)测量放线进行施工放线测量时，须定出管道中线及井位置并定出水准基准点作为每个工程的控制点。
每次测量均要闭合，严格控制闭合误差。
施工放线测量须由技术负责人对所有现场工作人员进行详细的技术交底，核对和增设水准点，放挖槽边线。
与地下管线有冲突的地方应做好标记以便开挖时注意。
(二)沟槽开挖(1)沟槽采用反铲挖掘机开挖，为防止超挖或扰动槽底土壤，开挖时预留0.15m厚的十层暂时不挖，铺管前人工清理挖至设计标高，并同时修整槽底。
(2)沟槽开挖时先进行地表土清理，将地表不适于回填的杂填土、垃圾等清除出施工场地。
放坡开挖时开挖边坡宜为1:0.2550.33。
沟槽较深或局部有粉砂层时采用密排横列板进行支护，施工中随挖随撑，以防槽壁失稳坍塌。
部分管沟开挖面距离建筑物较近时采用疏打钢板桩并辅以横列板支护。
挖掘机不得进入未设支撑的区域内，如沟槽受水浸泡或局部超挖，应采用砂或砾石填夯。
开挖沟槽如遇管道、电缆或其它构筑物时，应严加保护，并及时与有关单位联系，共同制定处理方案。
1:0.33 放坡留20cm人工挖除排水沟管道外径+0.350cm底宽正常沟槽开挖(3)堆土坡角距槽口边缘距离不得小于Im，堆土高度不宜超过15m沟槽弃土尽量堆在沟槽一侧，且不得影响建筑物及各种管线的安全，不得掩埋消火栓、管道闸阀、雨水口、测量标志以及各种地下管道的井盖，以免影响正常使用。
(4)沟槽开挖完成后，自验合格后，请监理进行验槽，验槽合格后应避免扰动槽底土壤，加强排、降水力度，确保槽底不受水的浸泡，并立即进行下一工序施工。
(三)沟槽降水(1)明沟排水埋深较浅的管道施工采用明沟排水降低地下水位。
即在沟槽挖至接近地下水面时，在基槽底部沿一侧挖临时排水沟并设集水井安装抽水泵。
具体为在沟槽底部一侧设置bxh=300x300mm的排水沟，每40-60m设一集水井，排水沟与集水井连接，并将排水沟内的地下水引到集水井中抽走。
埋地给水管道安装的施工方案
埋地给水管道安装的施工方案施工方案：埋地给水管道安装施工工艺流程：1.定位放线根据设计施工图坐标位置确定管道中心线位置，用龙门板在地面固定，并且分别测出各龙门板中心点标高，作为开槽、配管依据。
管线中心桩和水准点应用平移法设置与管线施工范围外便于观察和使用部位。
2.沟槽开挖沟槽开挖采用机械，局部较小部位可采用人力。
沟槽开挖后，应分段分别挖好集水坑，用污水泵排除沟槽内集水。
3.沟槽支撑加支撑是保证施工安全必要措施。
支撑形式根据土质、地下水、沟深等条件确定常分为横板一般支撑、立板支撑和打桩支撑等形式。
4.室外埋地管道基础管道敷设在未经扰动原土上，XXX为回填土时，设混凝土基础。
加筋UPVC塑料排水管道在闭水实验合格后，还应用混凝土捂帮保护。
总体埋地管道基础施工前，必须检验沟槽开挖深度、宽度和坡度应满足给排水管道设计坡度要求，验槽合格后，尽快浇注混凝土，同时严格控制平基面高度，基础偏差应满足规范要求。
5.埋地管道支墩管道管径DN≤300mm管道，且埋设在原土层中，可不设支墩。
施工方法及要点：1.定位放线龙门板要妥善保护，间隔距离一般不超过10米。
2.沟槽开挖开挖管沟沟底最小宽度应按规定数值，沟槽设有支撑时，沟底宽度增加相应数值。
3.沟槽支撑撑板与沟壁必须贴紧，立木垂直，撑杠要平直。
立木要排列整齐，便于拆撑。
在土质良好时一般可随填随拆，如有塌方危险地段可先回土，再起出支撑。
4.室外埋地管道基础给水铸铁管、镀锌钢管在一般情况下，可不做基础。
基础偏差应满足规范要求。
5.埋地管道支墩管道管径DN＞300mm管道，或埋设在非原土层中，应设支墩。
管道粘接时，应斜坡15°～20°的坡口，并清除管接口配件处的污物。
涂抹粘接剂时，应均匀、适量地涂抹粘胶剂，先涂抹管件承口，后涂抹管端接口处。
插入后旋转90°，待管口处粘接剂凝固后，方可继续完成。
支架设置位置应正确、固定、平整、牢固。
管道与管卡接触紧密，但不得损坏管道表面支吊架。
污水管道工程(沟槽深度大于5m)沟槽开挖与支护专项施工方案
污水管道工程沟槽深度大于5m沟槽开挖与支护专项施工方案一、工程概况本工程污水管道埋深大多在4.5～8。
0m范围内，管径有DN400、DN600、DN800、DN1000、DN1500、DN1650、DN1800等，其中DN400管径采用硬聚氯乙烯UPVC加筋管，管径DN600～DN1200的采用玻璃钢夹砂管，其余管径的采用企口式钢筋混凝土管。
沟槽开挖深度大部分要大于5m。
拟建道路沿线主要为果园、村庄，河网交错、河塘密布。
这些段落地面高程在3。
5~4.5m之间，地势平坦，稍有起伏。
该段的地质情况自上而下为：①层为0.2～5.4m(一般土层厚度)粘性土；②1层为0。
3～3.0m软塑状的粉质粘土夹粘质粉土，土质较好；②3—1层为1。
2～5。
1m稍密状态的砂质粉土;②3—2层为5。
3~11。
8m中密状态的灰色粉砂。
二、施工准备由于路线较长，工期较紧，需要做好充足的施工准备.2。
1、施工队伍进场后,必须先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线.2.2、机械设备与材料抓紧落实进场,所需的材料设备必须准备齐全,要满足规范设计要求。
2.3、落实管道供应厂家，进行认真考查和认可,选定供应厂商,在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。
2.4、管道施工前进行认真的技术质量安全交底，分工明确,责任到人。
三、施工安排及方法总说明对于埋深很深的污水管道的施工,采用上部放坡开挖、下部钢板桩支护两次成槽的挖土方法，先考虑将表土（粘性土）挖除一层（2.0m 左右）,有效降低沟槽深度，然后进行井点降水，打设钢板桩，再开挖沟槽，采用2～3道顶撑支护，铺设管道。
四、施工方案4.1、污水管道施工工艺流程测量放线→第一次土方开挖→布置井点降水→打设钢板桩→沟槽开挖及支护→管道基础施工→铺设管道→污水井施工→磅水（闭水）试验→管道坞膀→沟槽回填4。
2、测量放线根据设计施工图,测设管道中心线和污水井中心位置,设立中心桩。
管道开挖施工专项施工方案
三亚河区域城市雨污水分流改造工程（凤凰路)管道开挖专项施工方案编制人：审核人:审批人：广西华南建设集团有限公司二〇一三年三亚河区域城市雨污水分流改造工程（凤凰路)管道开挖专项施工方案广西华南建设集团有限公司2013年目录一、工程概述 (1)二、施工准备工作 (1)三、施工方案 (3)3.1、排水管道施工工艺流程 (3)3。
2、测量放线 (4)3。
3、软基路段水泥搅拌桩处理 (4)3.4、沟槽开挖及支护 (5)3。
5 明沟集水井排水施工方案 (12)3.6、管道基础施工 (13)3.7、铺设管道 (13)3。
8、附属构筑物、检查井等施工： (15)3。
9、闭水试验 (16)3。
10、沟槽回填 (17)3。
11、沥青路面恢复 (18)五、雨季施工措施 (22)六、高温天气施工措施 (22)七、防台风措施 (23)八、质量保证体系 (23)九、管道施工的质量工期保证措施 (24)十、加强材料质量管理 (26)十一、管道施工的安全文明施工保证措施 (26)十二、安全保证体系及管理措施 (27)十三、应急措施 (31)管道开挖专项施工方案一、工程概述1.工程概况：凤凰路段——自临春桥开始，沿凤凰路敷设污水干管至鹿岭污水提升泵站，全路段长约2。
90Km 。
施工内容为雨水管道工程、污水管道工程、管道疏通清理、顶管工艺及逆作法沉井工程和恢复道路、绿化工程等。
污水管道沟槽开挖深度大，由于施工区域地下水位较高，管道埋置较深，在开挖污水管沟槽没有放坡开挖的条件时，采用打钢板桩支护直槽开挖的方法进行施工。
凤凰路道路左侧为管道开槽施工段，分为软土路基段开槽施工及一般路基开槽施工两种情况桩号K0+000～K0+250段左侧及桩号K1+250～K1+380段左侧为软土路基开槽段，总长约300米.桩号K1+380～K1+500段左侧及K1+720~K2+950段道路左侧为一般路基开槽段，总长约为1350米，因为K2+300~K2+950段，共约550米，因为沃天堂项目，鹿岭污水提升泵站需转移，转移位置尚未确定,暂缓施工，待确定转移位置后，再进行施工。
地下室开槽引水施工方案
地下室开槽引水施工方案
一、地下室开槽引流方案
第一步：开槽
在地下室变形缝渗水位置底部用电锦顺墙角开槽直至最近的排水
沟或集水井，深约10cm，宽约12cm（具体视垫层而定），变形缝居中。
第二步：预埋水管
先将直径5-7cm的PVC水管纵向剖开一分为二，再将剖开的水管卡在开好的槽子内，四周缝隙用石子塞满，管子接口位置用水泥砂浆或水不漏固定好。
第三步：恢复地面
将一定比例的水泥砂浆加水拌匀后（适当情况还可以加点石子一起拌匀），倒入预埋水管的槽子内，用泥抹抹平，周围设警示标志，待其干固后即可。
二、地下室渗水的原因
第一、设计原因
片面强调结构自防水功能，不设柔性附加防水层，导致渗漏。
第二、材料原因
1、防水混凝土原材料选用不好，水泥标号过低、过期结块、骨料粒径不符要求、含泥量过大、外加剂质量不合格等造成地下室渗漏；
2、柔性附加防水层选材不当；
3、施工单位使用劣质防水材料或偷工减料，如涂膜防水层厚度过薄达不到要求，起不到防水作用导致地下室渗漏。
第三、施工原因
1、柔性防水层施工质量差，
2、防水混凝土施工质量欠佳；
3、地基处置不好。
建筑物发生不均匀沉降，造成结构性开裂和防水层位移甚至被破坏导致地下室渗漏。
第四、管理原因及其他原因
1、管理不善，施工工序安排不合理，有防水要求的侧墙或底板上随意开洞，埋管，却又不精心进行防水修补处置，导致地下室渗漏。
2、地震之类非人为因素造成的结构损坏而引起地下室渗漏。
电力埋管施工工艺
电力管施工方案一、施工工艺流程图二、施工测量根据测设的方格网，按设计位置定线，并进行复核，按技术交底开槽断面图，进行开槽放线。
三、沟槽开挖1、沟槽开挖（1）沟槽开挖方法：采用人工配合反铲挖掘机开挖，开挖深度为1.7米，宽度为1.8米。
（2）沟槽开挖放坡坡度：根据具体开挖段的土质情况，合理选用放坡系数。
（3）沟槽基底标高以上10cm的土层，采用人工开挖、清理、平整，以免扰动基底土，严禁超挖。
土层与设计不符时，及时通知设计、监理单位，由设计、监理及施工单位共同商讨处理方法。
（4）槽边堆土：沟槽开挖时，弃土堆在槽边，距槽边的距离不小于3m，弃土尽量堆在槽的一侧。
除回填土外多余土外运。
沟槽堆土以不影响建筑物、各种管线测量标志和其他设施的安全和正常使用。
在高压线、变压器附近开槽时，应避免在高压线下堆土。
（5）在距沟槽两侧0.5m处各设置一道0.5m宽、0.5m宽的土埂；2、沟槽开挖安全防护措施（1）作业前必须掌握安全交底内容。
作业中必须执行安全技术交底，服从带班人员指挥。
没有安全技术交底严禁作业。
（2）施工现场的人员必须戴安全帽，严禁赤脚、严禁穿拖鞋。
（3）作业前必须检查工具、设备、现场环境等，确认安全后方可作业。
（4）槽边1m处沿沟槽走向设1.2m高红白漆护栏，在槽边设置安全警示标志。
（5）夜间施工作业必须有足够的照明设施。
（6）槽上堆土应距槽边1米以外，堆土高度不得超过1.5米。
堆土不得遮压检查井、消防井等设施。
（7）地下构筑物外露时，应按交底要求进行加固保护。
作业中应避开管线和构筑物。
在现况电力、通讯电缆2米范围内挖土时，必须在主管单位人员的监护下采取人工开挖。
（8）人工配合挖掘机、铲车作业时，严禁进入挖掘机、铲车回转范围内。
必须待挖掘机、铲车停止作业后方可进入其回转范围内进行施工。
（9）开挖过程中必须配备专职安全员，随时检查边坡的稳定状态，提醒施工人员注意安全。
（10）运土车辆在安全距离外运输、停放，边坡四周不得堆放重物。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开槽埋管施工方案
一、项目背景
在城市建设及基础设施施工中，开槽埋管是常见的施工方式之一。
开槽埋管施
工能够有效地布设管道，进行管道维护和修复，确保城市各项基础设施的正常运行。
本文旨在介绍开槽埋管施工方案，详细说明施工流程、材料准备、安全措施等相关内容。
二、施工方案
1. 施工准备
•人员配备：施工人员包括项目经理、项目主管、开挖人员、铺管人员等。
•施工设备：挖掘机、推土机、管道铺设机、振动压路机等。
•材料准备：管道、管件、沙土等。
2. 施工流程
1.方案设计：根据施工需求和现场情况进行设计规划。
2.标线测量：确定开槽位置和深度。
3.清理现场：清除开挖区域内的杂物，确保施工顺利进行。
4.开槽挖掘：使用挖掘机进行开挖作业，保证开槽的深度和宽度符合
要求。
5.铺设管道：将管道铺设到开槽处，连接管件并保证管道的质量。
6.填埋回填：将挖掘出的土方回填到开槽处，压实土方。
7.检查验收：对铺设的管道进行检查验收，确保施工质量符合标准要
求。
8.清理收尾：清理施工现场，恢复原样。
3. 安全措施
•戴好安全帽，穿戴符合要求的工作服。
•严格执行操作规程，遵守作业规定。
•在施工现场设置标识，并采取必要的防护措施。
•做好应急预案，确保施工人员的安全。
三、施工效果
通过本方案的实施，开槽埋管施工将能够高效地完成管道布设工作，提高基础
设施的使用效率和安全性。
同时，合理施工方案能够减少施工成本，提高工作效率，为城市建设和发展提供有力支持。
四、总结
开槽埋管作为一种常见的施工方式，在城市建设中发挥着重要作用。
通过合理
设计和规范施工流程，可以有效提高施工效率，保证工程质量。
希望本文介绍的开槽埋管施工方案能够为相关人员在实际工作中提供一定的参考价值，促进城市基础设施建设的顺利进行。
五、参考文献
•《城市基础设施施工技术规范》
•《管道施工管理手册》
以上为开槽埋管施工方案的相关内容介绍，希望对您有所帮助。
