实验二叠加原理的验证(有数据)
实验二 叠加原理的验证
一、实验目的
验证线性电路叠加原理的正确性，从而加深对线性电路的叠加性和齐次性的
认识和理解。
二、原理说明
叠加原理指出：在有几个独立源共同作用下的线性电路中，通过每一个元件
的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产
生的电流或电压的代数和。
线性电路的齐次性是指当激励信号（某独立源的值）增加或减小K 倍时，电
路的响应（即在电路其他各电阻元件上所建立的电流和电压值）也将增加或减小
K倍。
三、实验设备
序号 名 称 型号与规格 数 量 备 注
1 直流稳压电源 +6，12V切换 1
2 可调直流稳压电源 0～10V 1
3 直流数字电压表 1
4 直流数字毫安表 1
四、实验内容
实验电路如图2-1所示
1. 按图2-1电路接线，E1为+6V、+12V切换电源，取E1＝+12V，E2为可调直流
稳压电源，调至+6V。
2.令E1电源单独作用时（将开关S1投向E1侧，开关S2投向短路侧），用直流数
字电压表和毫安表（接电流插头）测量各支路电流及各电阻元件两端电压，数据
记入表格中。
图 2-1
测量项目 实验内容 E1 (v) E2 (v) I1 (mA) I2 (mA) I3 (mA) UAB (v) UBC (v) UCD (v) UDA (v) UBD
(v)
E1单独作用
12.02 0 13.66 -9.0 4.70 7.21 4.79 0 -12.02 4.791
E2单独作用
0 6.02 -4.52 6.82 2.35 -2.418 -3.624 6.02 0 2.397
E1、E2共同
作用
12 6 9.16 -2.21 7.05 4.828 1.16 6.03 -12.02 7.21
2E2单独作用
0 12.02 -9.04 13.60 4.68 -4.78 -7.28 12.01 0 4.776
3. 令E2电源单独作用时（将开关S1投向短路侧，开关S2投向E2侧），重复实
验步骤2的测量和记录。
4. 令E1和E2共同作用时（开关S1和S2分别投向E1和E2侧）， 重复上述的测量
和记录。
5. 将E2的数值调至＋12V，重复上述第3项的测量并记录。
五、实验注意事项
1.测量各支路电流时,应注意仪表的极性, 及数据表格中“＋、－”号的记
录。
2. 注意仪表量程的及时更换。
六、预习思考题
1. 叠加原理中E1、E2分别单独作用，在实验中应如何操作？可否直接将不作
用的电源（E1或E2）置零（短接）？
不能直接短接，这样会烧坏电源。
2. 实验电路中，若有一个电阻器改为二极管， 试问叠加原理的迭加性与齐
次性还成立吗？为什么？
不成立，电阻器是线性的，二极管是非线性的。
七、实验报告
1. 根据实验数据验证线性电路的叠加性与齐次性。
上述数据中经验证E1+E2大约等于E1 E2共同作用，2E2大约等于E2单独作用
的二倍。
2. 各电阻器所消耗的功率能否用叠加原理计算得出？试用上述实验数据，
进行计算并作结论。能。
3. 心得体会及其他。
叠加原理不紧是我们在课本上学的理论，他在实验中同样能证明，并且我亲
自做了这个实验，在实验误差允许的范围内，证明了叠加定理的成立。
验证叠加原理实验报告
验证叠加原理实验报告一、实验目的本实验旨在验证线性电路中的叠加原理。
通过实验观察和测量，深入理解在多个电源共同作用的线性电路中，各支路电流和各元件两端电压等于各个电源单独作用时所产生的电流和电压的代数和。
二、实验原理叠加原理是线性电路的一个重要基本原理。
在线性电路中，当有多个电源共同作用时，电路中任意一条支路的电流（或电压）等于各个电源单独作用时，在该支路所产生的电流（或电压）的代数和。
在单独考虑一个电源作用时，应将其他电源视为零值，即电压源短路，电流源开路。
但要注意，电源置零后，电路的结构不能改变。
三、实验设备与器材1、直流稳压电源（0 30V 可调）＿____台2、直流数字毫安表（0 200mA ）＿____块3、直流数字电压表（0 200V ）＿____块4、实验电路板_____块5、电阻（100Ω、200Ω、300Ω ）若干6、导线若干四、实验步骤1、按照实验电路图连接电路，仔细检查线路连接是否正确，确保无误后接通电源。
2、测量电源 E1 单独作用时各支路的电流和各电阻两端的电压。
将电源 E2 短路，调节电源 E1 的输出电压为 U1，用毫安表测量各支路电流I1、I2、I3，用电压表测量各电阻两端的电压UAB、UBC、UAC。
3、测量电源 E2 单独作用时各支路的电流和各电阻两端的电压。
将电源 E1 短路，调节电源 E2 的输出电压为 U2，重复步骤 2 中的测量。
4、测量电源 E1 和 E2 共同作用时各支路的电流和各电阻两端的电压。
同时接通电源 E1 和 E2，调节其输出电压分别为 U1 和 U2，再次进行测量。
5、将测量数据记录在表格中。
五、实验数据记录与处理｜实验条件｜ I1（mA）｜ I2（mA）｜ I3（mA）｜ UAB（V）｜ UBC（V）｜ UAC（V）｜｜｜｜｜｜｜｜｜｜ E1 单独作用｜＿____ ｜＿____ ｜＿____ ｜＿____ ｜＿____ ｜＿____ ｜｜ E2 单独作用｜＿____ ｜＿____ ｜＿____ ｜＿____ ｜＿____ ｜＿____ ｜｜ E1、E2 共同作用｜＿____ ｜＿____ ｜＿____ ｜＿____ ｜＿____ ｜＿____ ｜验证叠加原理：以支路电流为例，例如对于 I1，理论上应有 I1（共同作用）＝ I1（E1 单独作用）＋ I1（E2 单独作用）。
叠加原理的验证-实验报告
叠加原理的验证-实验报告实验目的：1.理解叠加原理的概念及其在电学中的应用。
2.通过实验验证叠加原理的可靠性，并加深对其理解。
实验原理：叠加原理是指，在一个线性电路中，若有多个电源作用于电路中，则电路中的任一点的电位、电流及电阻，可视作在每个电源单独存在的情况下，其值与在实际情况下的值之和相等。
设电路中有n个电源，其电动势和内阻分别为E1，R1；E2，R2…En，Rn。
当第一电源E1作用于电路时，电流I1经过电阻R1，两端电位差为IR1=I1R1，此时电路中各点电位均为初始值。
当第二电源E2作用于电路时，第一电源已断开，此时电源电动势E1对电路中电位、电阻没有任何贡献，电路中只有电源E2，其电动势为E2，只经过电阻R2。
由基尔霍夫第二定律，在电路上任一部分的电动势之和等于所包围的部分的电位降之和（即E1+E2=I2R2）。
同理，对于第三个电源，其电动势为E3，其电路中只经过电阻R3。
实验器材：示波器、电源、不同种类的电阻、导线、万用表等。
实验步骤：1.将电路连接图按实际情况搭建起来，包括在两端接入示波器的电路线。
2.打开电源，调节电源电压。
3.选择一台示波器，将示波器与电源连接，通过调节示波器观察电路中信号的波形。
4.测量电路中电阻、电位、电流等参数，并记录数据。
5.去掉一个电源来观察电路参数的变化，并记录数据。
6.重复 5 所述步骤，直至所有电源断开。
7.根据实验数据结合叠加原理得出结论。
实验结果及分析：接入第一台示波器，将其连接到电路的两端，在没有施加外加电源时，示波器上显示的是电路中的干扰信号或漂移信号。
接下来加入一个电源E1，记录电路中电阻、电位、电流等参数。
这时示波器上的波形会出现电压信号。
去掉电源E1，之后加入电源E2，并记录电路参数。
这时示波器上的波形会出现另一种电压信号。
实验错误及解决：电路接线松动会影响测量结果的准确性。
解决方法是反复检查电路线的状态，确保其连接良好无松动。
结论：本实验实验数据与叠加原理预言的理论值相比具有良好符合性。
叠加定理实验报告数据
叠加定理实验报告数据叠加定理实验报告数据引言：在物理学中，叠加定理是一个重要的原理，它指出在线性系统中，当多个输入同时作用时，系统的响应等于每个输入单独作用时的响应的叠加。
为了验证叠加定理的有效性，我们进行了一系列实验，并收集了相关数据。
本文将对这些数据进行分析和讨论。
实验背景：我们的实验旨在验证叠加定理在电路中的应用。
我们使用了一个简单的电路，包括电源、电阻和电容。
通过改变电源的电压和频率，我们可以观察到电路中电流和电压的变化。
我们记录了不同组合下的电流和电压数据，以便进一步分析。
实验方法：我们首先设置了一个基准电压和频率，然后记录了电路中的电流和电压。
接下来，我们分别改变电源的电压和频率，并记录相应的电流和电压数据。
我们重复了这个过程多次，以获得更多的数据，并确保结果的准确性。
实验结果：我们得到了大量的实验数据，下面是其中的一部分：电压（V）频率（Hz）电流（A）5 50 0.210 50 0.45 100 0.410 100 0.8通过对数据的分析，我们可以发现一些有趣的规律。
首先，当电压增加时，电流也随之增加。
这符合欧姆定律，即电流与电压成正比。
其次，当频率增加时，电流也相应增加。
这可以解释为频率增加导致电路中的电子更频繁地碰撞，从而增加了电流的流动。
叠加定理的验证：为了验证叠加定理在电路中的应用，我们对不同组合下的电流进行了比较。
我们首先计算了每个输入单独作用时的电流，然后将它们叠加在一起。
最后，我们将得到的结果与实际测量的电流进行了对比。
通过对比，我们发现实际测量的电流与叠加得到的电流非常接近。
这证明了叠加定理在我们的实验中的有效性。
叠加定理的应用使我们能够根据已知输入的响应来预测未知输入的响应，这在电路设计和分析中非常有用。
实验误差和改进：在实验过程中，我们也遇到了一些误差。
首先，由于测量仪器的精度限制，我们无法完全消除测量误差。
其次，电路中可能存在一些不可控因素，如电源的波动或电阻的变化，这也会对实验结果产生一定的影响。
叠加原理实验报告
叠加原理实验报告篇一：叠加原理实验报告一、实验目的1、通过实验来验证线性电路中的叠加原理以及其适用范围。
2、学习直流仪器仪表的测试方法。
二、实验器材三、实验原理叠加原理指出：在有多个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。
线性电路的齐次性是指当激励信号（某独立源的值）增加或减小K 倍时，电路的响应（即在电路其他各电阻元件上所建立的电流和电压值）也将增加或减小K倍。
四、实验内容及步骤实验线路如图3-4-1所示。
图3-4—11、按图3-4-1，取U1＝+12V，U2调至+6V。
2、U1电源单独作用时（将开关S1拨至U1侧，开关S2拨至短路侧），用直流数字电压表和毫安表（接电流插头）测量各支路电流及各电阻元件两端的电压，数据记入表格中。
3、U2电源单独作用时（将开关S1拨至短路侧，开关S2拨至U2侧），重复实验步骤2的测量和记录。
4、令U1和U2共同作用时（将开关S1和 S2分别拨至U1和U2侧），重复上述的测量和记录。
五、实验数据处理及分析电源单独作用时，将另外一出开关投向短路侧，不能直接将电压源短接置零。
电阻改为二极管后，叠加原理不成立。
六、实验总结测量电压、电流时，应注意仪表的极性与电压、电流的参考方向一致，这样纪录的数据才是准确的。
篇二：叠加原理_实验报告范文(含数据处理)叠加原理实验报告一、实验目的验证线性电路叠加原理的正确性，加深对线性电路的叠加性和齐次性的认识和理解。
二、原理说明叠加原理指出：在有多个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。
线性电路的齐次性是指当激励信号（某独立源的值）增加或减小K倍时，电路的响应（即在电路中各电阻元件上所建立的电流和电压值）也将增加或减小K 倍。
三、实验设备高性能电工技术实验装置DGJ-01：直流稳压电压、直流数字电压表、直流数字电流表、叠加原理实验电路板DGJ-03。

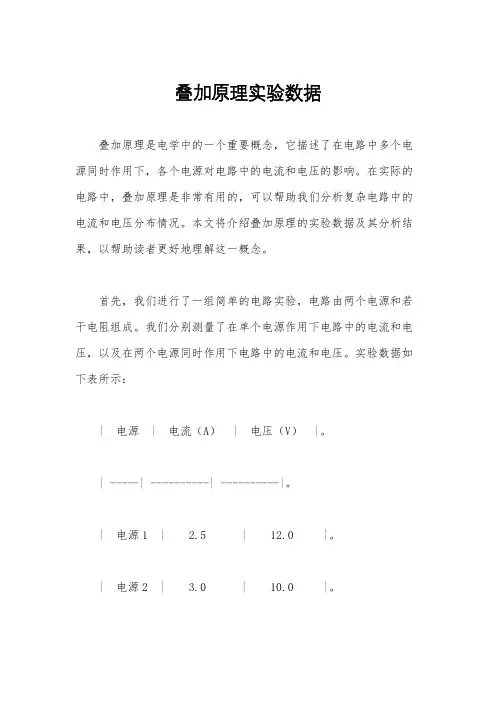

叠加原理实验数据
