大疆无人机目标红外辐射特性测量及温度反演

基于红外测量图像的高速飞行目标等效辐射温度计算方法

禄晓飞;盛捷;赵慧

【摘要】高速飞行目标的测量温度对研究其热防护性能有着极其重要的意义,分析了高速飞行目标红外辐射成像的特点,指出了高速飞行目标红外成像较为模糊的3个原因:1)红外光学系统本身使得能量扩散,由点扩散函数表示;2)目标拖尾;3)大气抖动,这使得静止或低速目标辐射测温算法已经不再适用.提出了一种有效计算高速飞行目标辐射温度的方法,首先通过图像分割从红外图像中把飞行目标和背景区域提取出来,再通过标定数据计算目标辐射强度,同时扣除背景能量以及考虑大气透过率,再根据目标的视在面积和发射率计算目标的等效辐射亮度,最后通过查表得到目标的等效辐射温度.

【期刊名称】《红外技术》

【年(卷),期】2015(037)011

【总页数】5页(P976-980)

【关键词】红外成像;高速飞行目标;辐射强度;红外等效温度

【作者】禄晓飞;盛捷;赵慧

【作者单位】酒泉卫星发射中心,甘肃酒泉732750;酒泉卫星发射中心,甘肃酒泉732750;酒泉卫星发射中心,甘肃酒泉732750

【正文语种】中文

【中图分类】TN21 目前高速飞行器已成为国防力量的重要组成部分，对其进行红外辐射测温，一方面可考核其热防护设计指标；一方面考核其突破对方防御体系的能力。例如高超声速飞行器研发过程中遇到的一大技术难题叫“热障”，它是飞行器飞行时由于激波和粘性的作用，其周围空气温度急剧升高（可达几千摄氏度），形成严酷的气动加热环境，使一般飞行器结构无法承受而形成的。本文分析了红外凝视辐射系统测量高速飞行目标的特点，指出了静止或低速目标辐射测温方法不适用于高速飞行目标等效温度计算，提出了一种有效的基于红外图像计算高速飞行目标辐射温度的方法[1-3]。

在进行红外辐射测量之前需要对红外辐射测量设备进行标定，建立系统响应和辐射能量的关系，目前常用平行光管小面源黑体标定方法，如图1所示，小面源黑体与望远镜焦平面形成共轭像对，小面源黑体发出的光经平行光管形成覆盖望远镜口径、视场的各方向平行光，面源黑体的面积足够大，确保平行光管出射光各方向充满测量系统的全视场（光电传感器的所有像元）[4-7]。

红外辐射定标原理

红外辐射定标是指将红外探测器接收到的辐射信号转换成辐射亮度或辐射强度等物理量的过程。这个过程通常涉及几个关键步骤：

1. 校准光源：使用已知辐射特性的校准光源（如黑体辐射源）照射红外探测器。黑体是一个理想化的物体，它能吸收所有照射在它上面的电磁辐射，不反射也不透射任何辐射，因此它发出的辐射只依赖于其温度。

2. 辐射响应曲线：测量探测器在不同波长下对校准光源辐射的响应，从而得到探测器的辐射响应曲线。这个曲线描述了探测器输出信号与入射辐射强度之间的关系。

3. 反演算法：应用反演算法将探测器的电信号转换为辐射亮度或辐射强度值。反演算法需要考虑探测器的非线性响应、噪声水平、波长依赖性等因素。

4. 交叉定标：为了提高定标的准确性，可能需要将红外探测器的输出与其他已知定标的传感器进行比较。这种交叉定标可以帮助识别和校正系统误差。

5. 环境因素补偿：考虑环境因素如温度、湿度等对探测器性能的影响，并进行相应的补偿，以确保定标结果的准确性。

红外辐射定标的目的是确保红外遥感数据的准确性和可比性，使得从红外图像中获取的信息能够真实反映地面或大气的辐射特性。通过精确的辐射定标，可以提高遥感数据在环境监测、气候变化研究、资源勘探等领域的应用价值。

高光谱热红外数据反演地表温度与比辐射率方法研究_王新鸿

高光谱热红外数据反演地表温度与比辐射率方法研究

王新鸿1,2,4,　邱　实3,　姜小光4,　欧阳晓莹1,2,　李召良1,3

(1　中国科学院地理科学与资源研究所,北京　100101;　2　中国科学院研究生院,北京　100039;

3　LSIIT/ENSPS,5BldSebastienBrant,67400,Illkirch,France;　4　中国科学院光电研究院,北京　100190)

摘　要:　地表温度与地表比辐射率是陆地表层系统的两个重要特征物理量,它们反演的精度将在

很大程度上影响间接导出的地表参量的准确性和相关遥感应用的有效性。多光谱热红外反演温度

和比辐射率受到陆地表面类型复杂而观测信息不足的限制,很难同时反演出精确的地表温度数值

和地表比辐射率数值。高光谱热红外传感器的出现,为更好地解决这一难题带来了机遇。利用高

光谱热红外数据的优势和特性,提出了一种基于大气下行辐射残余指标(DRRI)的方法,实现了地

表温度与地表比辐射率的准确分离。通过高光谱热红外模拟数据的反演实验表明DRRI方法具有

运算速度快、结果精度高、抗噪声干扰能力强等优点。该方法能够应用于野外测量的高光谱热红外

数据以及经准确大气校正后的星载高光谱热红外数据。

关键词:　高光谱;热红外;地表温度;比辐射率;大气下行辐射残余指标(DRRI);遥感

中图分类号:　TP751 文献标识码:A 文章编号:1000-6060(2010)03-419-08(419～426)

地表温度与地表比辐射率是陆地表层系统的两

个重要特征物理量,它们在城市热岛效应与绿洲冷

岛效应、遥感干旱指数、地震红外辐射异常等环境生

态监测评价研究中发挥着举足轻重的作用〔1-4〕。地

表温度与比辐射率反演的精度将在很大程度上影响

间接导出的地表参量的准确性,从而对后续应用能

否取得成功起决定性作用。在利用多光谱热红外遥

感数据提取地表温度和比辐射率的过程中,由于受

制于问题本身的不确定性和观测通道数量的限制,

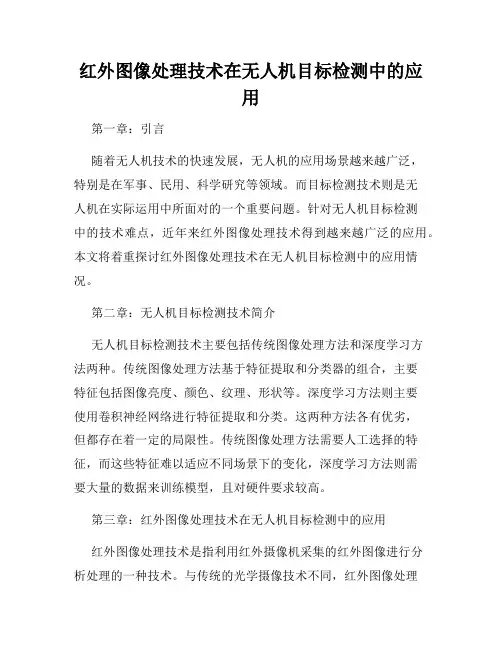

红外图像处理技术在无人机目标检测中的应用
