HART(HRT)现场总线 泓格HART模块系统整合解决方案
HART协议 (全名Highway Addressable Remote Transducer, 高速可寻址远程传感器)，用于现场智慧仪表和控制端间的一种全球标准通信协议，该协议目前向所有用户免费开放，注册商标和版权为HART通讯基
金会(HCF)所有。
HART协议采用基于Bell202标准的FSK频移键控信号，在4mA~20mA信号上迭加幅度
为0.5mA的数字信号来进行双向数字通讯，通讯传输鲍率为1200 bps，数字信号用两个频率表示：
1200Hz 代表逻辑’1’，2200Hz 代表逻辑’0’，如下图所示，是同时具有模拟量和数字量两种信号的传输功能，因此用户可获得更多现场仪表信息 (如:组态、诊断、校准和维护等各种信息)，在经过近20年的发展，HART协议技术在国外已经十分成熟，并已成为全球智能仪表的工业标准，目前已实际应用在各种大型工
控环境，如:匈牙利的多瑙河炼油厂、美国大型的热电联产厂、日本鹿岛的三菱化学工厂、委内瑞拉的大
型油田、阿普尔顿造纸厂等。
泓格科技在HART总线领域上已深耕多年，目前已开发多种HART相关功能产品，包含各种转换器/网关
/IO模块等，因此，通过选择适当的泓格HART总线产品，用户可轻松管理、整合HART总线设备间的数
据交换及传递。
(1) HART信号转换器(Converter):
能在多种信号传输接口(如: COM、USB、Ethernet)之间，担任HART实体总线的沟通连接角色，是建立复杂网络结构时的重要基础单元，此外，泓格也提供HART转光纤转换器，可通过光纤延长HART通讯距离，及HART转模拟量信号转换器，将HART数字量信号数据转成模拟电流输出，并同时具备HART通讯监视
功能，在紧急状态发生时，自动触发模块内建继电器来启动或关闭设备运作，降低灾害发生。
(2) HART协议转换网关(网关):
可快速整合HART设备至不同通讯协议(如: Modbus、PROFIBUS)的控制网络。
(3) HART I/O模块:
可用来同时存取HART设备的模拟量及数字量信息，轻易完成HART总线控制系统。
泓格HART转换器系列产品：
(2)整合HART OPC Server :
HART基金会(简称HCF)，其网站提供HART OPC Server (30天试用版)，通过HART OPC Server，使用者可轻易地将HART设备信息，与应用程序作整合，如图控软件(InduSoft)。
(3)支持FDT (Field Device Tool) 软件工具 :
FDT (Field Device Tool, 现场设备工具) 是一个将控制系统端及现场设备端间的通讯及组态数据交换接口
标准化的技术规范，目前ABB、E+H、Siemens和YOKOGAWA等近百家厂商都提供支持FDT技术的设备
产品，因此FDT所支持的设备支持互操作性功能，让任何设备，不论它的供货商，设备类型和通信协议，都能通过标准化FDT技术来进行组态，操作和维护，而泓格所提供的HART转换器(包含I-7547 / I-7567 / I-7570)均支持FDT软件工具，因此用户可轻松地快速构建HART实时的监控及组态系统。
泓格HART 网关系列产品：
模块名称
HRT-710
(Modbus/HART 网关)
HRT-711
(MBTCP/HART 网关)
GW-7557
(PROFIBUS/HART 网关)
控制端通讯接口RS-232,RS-422,RS-485 以太网RS-232 HART通道数量 1 1 4
信号隔离2500 Vrms 2500 Vrms 2500 Vrms DC/DC隔离3000 VDC 3000 VDC 3000 VDC
控制端通讯协议MB/RTU
MB/ASCII MB/TCP DP-V0
支持驱动无无无
电源供应方式10 ~ 30 VDC 10 ~ 30 VDC 10 ~ 30 VDC
250Ω回路电阻跳线可调整跳线可调整跳线可调整
免费软件工具HG_Tool HG_Tool PH_Tool
泓格HART网关产品应用：
(1)免费软件工具 : (HG_Tool / PH_Tool)
通过泓格所提供的HART网关免费软件工具，用户可快速地将HART仪表信息，自动对应至Modbus地址，并将配置文件存盘，加载至其它网关模块，快速完成大量配置，同时也提供HART通讯状态故障检测功能，确保整体HART网络通讯正常，简易操作三步骤完成HART信息整合。
(1) 加入HART设备至HART网关模块 (如: HRT-710)。
(2) 确定HRT-710模块已正确读取到HART设备数据。
(3) 由Modbus通讯读取HART设备CMD 3数据。
(2)废水处理应用案例 : (采用E+H之HART流量计)
[1] 原始系统:由下方PC主机采用FDT软件，进行HART仪表信息读取及参数设定。
[2] 扩充功能:加入HRT-710将原本HART信息，通过Modbus通讯整合至上方图形监控软件。
(3)整合RS-232硬件接口的HART通讯设备 : (MCU900)
需求:此MCU900的HART设备，硬件接口为RS-232，而软件通讯协议为HART协议，使用者想通过Modbus来整合设备信息至SCADA系统。
解法:采用以下硬件架构，即可达成。
[1] 先使用I-7570将MCU900设备的RS-232接口转成HART接口。
[2] 再使用HRT-710或HRT-711将HART通讯协议，转成MB/RTU或MB/TCP通讯协议。
[3] SCADA端即可通过Modbus通讯，来整合MCU900设备数据至SCADA监控系统。
泓格 HART I/O 系列产品：
泓格HART I/O 产品应用：
成瓦斯公司极大损失，甚至更严重的会导致公安意外发生，所以严格控管瓦斯运输管线的压力即为瓦斯公司最重要的任务，该公司使用HART总线压力计来达成稳定测量及设备易维护的方式来实现，并采用泓格XPAC-8000控制器搭配I-87H17W的8通道HART AI模块来快速采集多台HART压力计信息，并通过网络方式回传至控制中心，来达到所有输送管线压力集中监控的目的。
泓格HART总线产品整体应用架构：
由下列图表，用户可了解HART总线的应用架构，并清楚泓格HART模块在HART通讯网络中所扮演的角色。
更多HART资源：
泓格科技的HART网页，提供HART总线介绍及完整的HART产品信息，用户能在各种HART产品网页上找到更详细的信息，如产品规格、型录、操作手册等等，请联系：上海洲大测控技术有限公司。
HART协议是什么
1.HART是什么？HART（“可寻址远程传感器数据公路”）通信协议，是为工业过程测量和控制应用而设计。
我们将其称为混合协议是因为它将模拟量和数字量通信相融合。
它既支持4-20mA模拟信号的单变量通信，也可以将附加信息以数字信号的方式进行通信。
数字信息以低电平调制方式加载在标准的4-20mA电流回路上。
由于采用标准的可以从模拟信号中去除的过滤技术，数字信号并不会影响模拟量信号的读数。
能够传送上述叠加的数字信息是实现HART的重要功能的基础。
2.HART协议已经有很长一段时间了，它仍然是一种很好的选择？HART是工厂自动化领域中采用的一种通信协议。
虽然每种协议都有其各自的优点，但就综合性能而言，HART是最佳的解决方案：它可获取增值设备和数字方式的诊断信息，同时还可以与现有的4-20mA自动化结构体系相兼容。
3.HART有哪些优势？1.双向通信：采用模拟量信号只能单传送信息，要么是从设备到主机（输入），要么是从主机到设备（输出）。
而采用HART数字通信信号可以双向传送数字信息。
这突破了以往传统仪表只能从主机接收控制信号的方式——比如阀门控制，也可以向主机传递阀门中的信息状态。
同样，以往只能把过程变量发送给主机的变送器现在也可以接收诸如组态设置之类的信息。
2.新类型信息：传统的模拟量和离散量设备只能以单过程变量方式通信——因而很难找到一种简便的方式判定发送的信息是否有效。
采用HART，您不但可以获取过程变量，还可以获得其他类型的信息。
每个HART设备中包括35-40个标准信息项。
比如：①设备状态＆诊断报警②过程变量＆单位③回路电流＆百分比范围④生产商＆设备标签，其他的信息还包括：主机以数字方式查询HART设备，并告知您设备的设置是否正确，运行是否正常。
该功能可使您免除大多数的日常检验工作，并有助于您在故障导致重大问题之前发现过程故障。
3.多变量仪表：数字通信模式下，一对电缆可以处理多个变量。
例如，一个变送器可以处理多个传感器的输入。

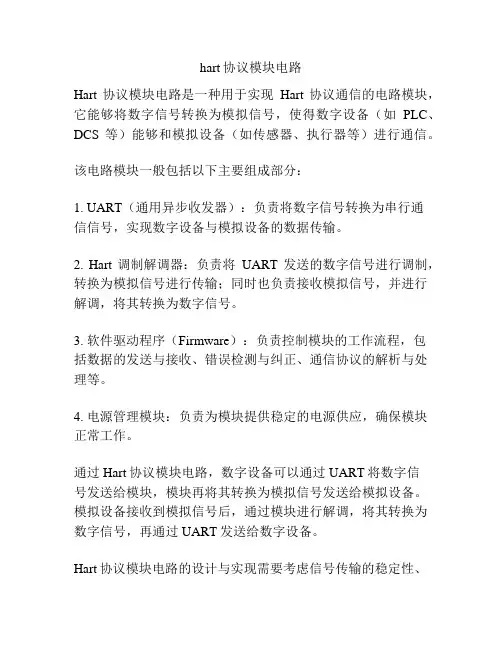

hart协议模块电路
hart协议模块电路
Hart协议模块电路是一种用于实现Hart协议通信的电路模块，它能够将数字信号转换为模拟信号，使得数字设备（如PLC、DCS等）能够和模拟设备（如传感器、执行器等）进行通信。
该电路模块一般包括以下主要组成部分：
1. UART（通用异步收发器）：负责将数字信号转换为串行通
信信号，实现数字设备与模拟设备的数据传输。
2. Hart调制解调器：负责将UART发送的数字信号进行调制，转换为模拟信号进行传输；同时也负责接收模拟信号，并进行解调，将其转换为数字信号。
3. 软件驱动程序（Firmware）：负责控制模块的工作流程，包
括数据的发送与接收、错误检测与纠正、通信协议的解析与处理等。
4. 电源管理模块：负责为模块提供稳定的电源供应，确保模块正常工作。
通过Hart协议模块电路，数字设备可以通过UART将数字信
号发送给模块，模块再将其转换为模拟信号发送给模拟设备。
模拟设备接收到模拟信号后，通过模块进行解调，将其转换为数字信号，再通过UART发送给数字设备。
Hart协议模块电路的设计与实现需要考虑信号传输的稳定性、
抗干扰能力、电源管理等方面的问题，以确保通信的可靠性和稳定性。
HART协议的应用
HART协议的应用摘要：在现代企业，仪表的发展已经有简单的现场一次表，二次表发展到DSC控制网络互联的综合检测，控制系统相应地企业对仪表维护工的要求月由单一的仪表知识提高到对综合知识的掌握.目前在石油化工等企业中为了提高仪表测量精度大量的使用智能仪表,在只能化仪表中大多数采用的协议标准为HART协议,为了保障独石化生产及提高维护质量,所以仪表工应该对HART协议器有了前面的了解.随着生产效率的提高,生产的自动化程序及安全可靠的性能要求与日俱增.首先了解HART的原理和层次结构然后针对现场仪表进行具体的参数设顶.关键词:HART协议,现场总线,HART结构,频移键空,智能变送器.HART协议的简介:HART可寻址远程传感器高速通道的开度通信协议是美国ROSEMEN公司与1985年推出的一种用与现场智能表和控制设备之间的通信协议.HART装置是提供具有相低的带宽,适合响应时间的通信并已成为全球智能仪表的工业标准HART协议采用于在低频的4~20MA模拟信号上叠加幅度为0.5MA的高频数字信号进行双响数字通讯数据传输率为1.25mbps由于FSK信号的平均值为零,不影响送给控制模拟信号的大小,保证了与现有模拟系统的兼容性.在HART协议通信中主要的变量和控制信息4~20MA传送,有需要的情况下另外的测量,过程参数,设备组态标准,诊断信息通过HART协议访问1.HART智能终端的操作1.1 在线通讯条件1.1.1 接线采用HART智能终端可在控制室,现场及回路的任一点处与变送器通讯.连接电与电源之间必须具有一个至少250 的电阻与变送器并联.1.1.2 在线通讯条件通讯回路技术要求:电压:16~42V DC负载电阻:250~600 (含电缆电阻)电缆最小尺寸:24A WG电缆种类:带屏蔽单芯双绞线,双芯双绞线屏蔽双绞线最大长度:(3.084m)多芯绞线最大长度:(1.524m)1结果,使用者就能容易的通过选择菜单来实现各种功能.将HART智能终端于变送器相连,通电后(图2.2.1)显示“online”菜单，你可以用下述方法调用一条菜单命令：1．用键突出显示菜单中的一个命令，然后按键.2. 按命令旁边的数字键.★如要返回上一个显示,键.★如果被显示,按相应的功能键.●功能键说明2.3参数32.3.1参数的用途和选择首先介绍参数设定方法前,请参看下表归纳的在何时使用何种参数的说明.★注意:数据结束后,请不要立刻切断变送器电源.若在参数设定后,30秒内切断变送器电源,该项设定操作将失败,参数返回设定前的数据.2.3.2参数设置45(1) 位号( TAG NO.)要变更位号,首先要知道 数据的输入,设定以及发送;按下ENTER 键,在HART 智能终端中输入的数据将被确认.然后按SEND(F2),数据发送至变送器.这是应该要注意,若不按下SEND(F2)键,将不会更改变送器的设置.另外,用HART 智能终端设定的全部数据在电源关闭之前都存储在存储器内,故可一次将所有数据发送到变送器中. 操作步骤如下: 在设定画面下输入数据调出[Tag] 设定画面1. Device setup2. Basic setup 1.Tag（1显示出上述设定画面后,可以按以下操作输入数据输入文字操作显示两键 FF 按下FI IFICCFIC-FIC-1 1 FIC-1A A删除文字 (DEL) FIC-1A显示 操作6（ENTER ） ◆输入数据后，按下[ENTER]（F4）键，将数据存储到HART 智能终端中。
hart协议概述 (2)
hart协议概述一、引言HART（Highway Addressable Remote Transducer）协议是一种用于工业自动化领域的数字通信协议，它通过4-20mA模拟信号和数字信号的双向传输，实现了对远程传感器和执行器的监测和控制。
本文将对HART协议的概述进行详细介绍。
二、背景在工业自动化领域，传感器和执行器是至关重要的设备，它们用于测量和控制各种参数，如温度、压力、流量等。
传统上，这些设备使用模拟信号进行通信，但模拟信号存在传输距离短、抗干扰能力差等问题。
为了解决这些问题，HART协议应运而生。
三、HART协议的特点1. 双向通信：HART协议允许数字信息通过4-20mA模拟信号进行传输，实现了双向通信。
传感器和执行器可以通过数字信号向监控系统发送状态信息，同时监控系统也可以向设备发送指令和参数。
2. 兼容性：HART协议兼容现有的4-20mA模拟信号系统，无需更改硬件设备。
这使得HART协议的应用非常方便，可以在不影响现有系统运行的情况下进行升级。
3. 灵活性：HART协议支持多种物理层接口，如电流环路、RS-485等，适用于不同的工业环境。
此外，HART协议还支持多个设备在同一条通信线路上进行通信，提高了系统的扩展性和灵活性。
4. 安全性：HART协议提供了数据完整性和安全性的保护机制，通过校验和和加密算法来确保数据的可靠性和机密性。
这使得HART协议在工业控制系统中得到了广泛应用。
四、HART协议的应用HART协议广泛应用于工业自动化领域，包括以下方面：1. 过程控制：HART协议可以用于监测和控制各种过程参数，如温度、压力、流量等。
通过与PLC或DCS系统的集成，实现对工业过程的实时监测和控制。
2. 设备诊断：HART协议支持设备状态和故障诊断功能，可以实时监测设备的工作状态和健康状况。
这有助于提前发现设备故障，并采取相应的维修措施，减少停机时间和维修成本。
3. 资产管理：HART协议可以提供设备的标识、型号、序列号等信息，帮助企业进行资产管理和追溯。
HART通信协议
HART通信协议1986年Rosemount公司为它们的智能变送器开发了HART（Highway Addressable Remote Transducer）协议，后来通过不断地开发并使之用于其它设备，1989年HART进展成为一种开放的协议，1990年成立了HART用户集团，HART 用户集团的成员1990年有13家，到1993年已经进展为79家，于是，1993年7月成立了HART通信基金会（HART Communication Foundation-HCF），同时Fisher-Rosemount将HART协议的所有权转让给了HCF。
HCF是一个独立的、非盈利的组织，负责推行HART协议在工业中的应用并知足HART用户的需要，它的唯一任务确实是和谐、推动并支持HART技术活着界范围的应用。
这种被称为可寻址远程传感器高速通道的开放通信协议，其特点是在现有模拟信号传输线上实现数字信号通信，属于模拟系统向数字系统转变进程中过渡性产品，因此在当前的过渡时期具有较强的市场竞争能力，取得了较快进展。
HART 规定了一系列命令，按命令方式工作。
它有三类命令，第一类称为通用命令，这是所有设备都明白得、都执行的命令；第二类称为一样行为命令，所提供的功能能够在许多现场设备（尽管不是全数）中实现，这种命令包括最经常使用的的现场设备的功能库；第三类称为特殊设备命令，以便于工作在某些设备中实现特殊功能，这种命令既能够在基金会中开放利用，又能够为开发此命令的公司所独有。
在一个现场设备中通常可发觉同时存在这三类命令。
HART采纳统一的设备描述语言DDL。
现场设备开发商采纳这种标准语言来描述设备特性，由HART基金会负责记录治理这些设备描述并把它们编为设备描述字典，主设备运用DDL技术来明白得这些设备的特性参数而没必要为这些设备开发专用接口。
但由于这种模拟数字混合信号制，致使难以开发出一种能知足各公司要求的通信接口芯片。
HART能利用总线供电，可知足本质平安防爆要求，并可组成由手持编程器与治理系统主机作为主设备的双主设备系统。
【通用文档】hart 协议分析.doc
1引言HART(Highway Addressable Remote Transducer，可寻址远程传感器通路)通信协议用于为过程控制设备提供与可寻址现场仪表通信的服务，被认为是事实上的工业标准。
尽管HART只是现场总线的过渡性协议(HART协议支持双向数字通信，并与4~20mA模拟控制信号兼容，而现场总线技术强调完全数字化)，但由于目前4~20mA标准仍广泛使用，以及受即得利益驱使DCS制造商继续维持其产品，HART技术将维持相当长的生命期。
为此，关于HART产品的研究开发目前仍具有重要的工程意义。
位于工业控制系统底层的现场仪表包括变送器，执行器，在线分析仪等检测仪表。
现场仪表经历了模拟式到智能化的发展阶段，总线化成为对现场仪表的新要求。
通信功能则是现场仪表总线化的最基本要求，从而使DCS通信网络扩展到现场仪表级。
本文着重研究了开发符合HART协议的现场仪表通信卡的重要技术问题一从/阵发设备链路层协议及其软件实现方法。
2HART从/阵发设备链路层协议分析HART通信协议的体系结构，采用0SI参考模型结构中的3层：物理层，(数据)链路层和应用层。
HART 信号传输采用Bell202标准移频键控(FSK)技术，通信速率为120Obit/s，最大通信距离为3000m。
链路层按确定的规程，完成数据在网络站点问正确接收或发送(与物理层的接口是半双工的)。
HART帧由前导码，起始定界符，地址，状态，数据以及校验和等字段组成。
HART是主从式协议，通信由主设备发起，即发出请求(指令)，被访问的从设备(即现场仪表)负责解悻指令并返回对指令的响应。
应用层支持针对现场仪表运行和管理的HART指令集。
基于HART协议的现场控制网络，如图1(如果多个现场仪表接入同一总线，则不再使用模拟信号作输出)。
HART在链路层所要解决的重要技术问题是介质访问控制。
HART的介质访问控制本质是上一种令牌总线技术，它的最大优点是保证数据在总线上传输时不发生冲突(只是取得令牌，才有权发起通信)，同时保证在限定时间内任一站点可以取得链路控制权。
HART现场通信协议
HART现场通信协议HART（Highway Addressable Remote Transducer）是一种数字通信协议，广泛应用于工业过程控制系统中，用于传输和管理现场设备的数据和命令。
本文将介绍HART协议的基本原理、应用范围以及优势。
一、HART协议简介HART协议是由霍尼韦尔公司开发的一种双向通信协议，旨在提高工业过程控制系统的可靠性和效率。
它通过在现有模拟信号传输线路上叠加数字通信信号，实现数字和模拟信号的同时传输，使得现场设备既可以使用模拟信号进行传感和控制，又可以通过数字信号进行数据通信。
HART协议的通信方式可以分为普通模式和扩展模式两种。
普通模式下，HART设备通过在模拟信号线路上叠加FSK（Frequency Shift Keying）调制的数字信号进行通信，每个数字信号占据一个特定的频段，从而不影响基本的模拟信号传输。
扩展模式则在普通模式的基础上，增加了更高的通信速率和更复杂的通信功能。
二、HART协议的应用范围HART协议广泛应用于各种工业过程控制系统中，特别适用于以下情况：1. 冗余系统：在工业过程控制系统中，为了提高可靠性和安全性，通常会采用冗余系统，即多个设备同时运行，以备份和故障转移。
HART协议能够实现设备之间的双向通信，方便对冗余系统的监控和控制。
2. 设备管理：HART协议可以为现场设备提供远程配置和管理功能，通过数字通信实现对设备参数的读取和设置。
这使得设备的维护和调试更加便捷，减少了人工操作的工作量和潜在风险。
3. 智能仪表：HART协议支持智能仪表的应用，通过数字信号传输实时数据和设备状态。
智能仪表可以对数据进行处理和分析，提供更准确和可靠的测量结果。
4. 资产管理：HART协议还支持现场设备的故障诊断功能，能够实时监测设备的运行状态，并通过数字通信传输故障信息。
这有助于提前发现设备故障，及时采取维修措施，减少生产停机时间和损失。
三、HART协议的优势HART协议相比于传统的模拟信号传输方式，具有以下优势：1. 兼容性：HART协议可以在现有的4-20mA模拟信号传输线路上叠加数字通信信号，不需要对现有硬件和设备进行大规模改造。
hart 应用指南 中文版
频移键控
HART通信协议是基于贝尔 202电话语音通信标准，并且采用频移键控 frequency shift keying (FSK)原理。其数字信号由两种频率组成——1200赫兹和2200赫兹分别各自表示比特“1”和 “0”。此两种频率的正弦波是叠加在直流（DC）模拟量信号电缆上，从而同时提供模拟及数 字通信。由于FSK信号的平均幅值为零，就不产生对4-20毫安直流信号的影响。其数字通信信 号的响应时间大约为每秒2-3次数据更新，而且做到不影响模拟信号。HART通信要求最小的 回路阻抗为230欧姆。
• 改善工厂操作 • 操作灵活性 • 仪表投资保护 • 数字通信
11
改善工厂操作
HART协议可以在以下方面改善工厂运行的性能以及提升效率： • 安装及调试 • 工厂操作 • 保养维护
调试阶段节省费用
安装及调试HART现场仪表所花费的时间仅为传统模拟量系统（所需）的一小部分。操作工使 用HART数字通讯器，可方便地通过识别仪表位号确认现场设备并且检验其操作参数的准确 性。也可以复制其仪表的组态达到（某一类）仪表调试工作的流水（化）操作。通过HART命 令将现场变送器的模拟量输出设定为预定值，就可以很容易地完成回路的完整性测试。
在点对点连接的方式中，传统的4-20毫安信号只是用来传递一个过程变量，而另外的过程变 量、配置参数和其它类型的设备数据采用HART协议的数字方式传输（图2）。4-20毫安信号 （变化）对HART信号没有任何影响，而且它依旧可以按平常的方式用以控制。HART数字通 信信号允许（用户）使用第二个变量及其它数据从而到达操作、调试、维护和诊断的目的。
• 读取选择最多至4个动态变量的 值
• 写入仪表阻尼时间常数 • 写入仪表量程范围值 • 校验 (标定零点、标定满量程) • 设置固定的输出电流值 • 执行自测试功能 • 执行主机设备复位 • 修整过程变量PV的零点 • 写入过程变量PV的工程单位 • 修整数/模转化器的零点及增益 • 写入信号变换函数(平方根/线3Fra bibliotek工作原理
HART通信协议综述
HART通信协议综述1 概述HART协议已经有很长一段时间了，它仍然是一种很好的选择。
HART是工厂自动化领域中采用的一种通信协议。
虽然每种协议都有其各自的优点，但就综合性能而言，HART是最佳的解决方案：它可获取增值设备和数字方式的诊断信息，同时还可以与现有的4-20mA自动化结构体系相兼容。
2 HART是什么？HART（“可寻址远程传感器数据公路”）通信协议，是为工业过程测量和控制应用而设计。
我们将其称为混合协议是因为它将模拟量和数字量通信相融合。
它既支持4-20mA模拟信号的单变量通信，也可以将附加信息以数字信号的方式进行通信。
数字信息以低电平调制方式加载在标准的4-20mA电流回路上。
由于采用标准的可以从模拟信号中去除的过滤技术，数字信号并不会影响模拟量信号的读数。
能够传送上述叠加的数字信息是实现HART的重要功能的基础。
3 HART协议信息结构形式HART协议由Rosemount公司开发且已向每个使用者开放HART协议采用标准的Bell 202频移键控信号以1200波特通信以低电平加载于4mA~20mA模拟信号上由于载波信号的平均值为零所以它对模拟信号没有影响使用两种不同的频率1200Hz和2200Hz分别代表二进制的1和0每个信息包含源地址目的地址和一个用于检测传送信息正误的校验和。
附图1 HART协议信息结构形式4 物理信号连接回路：在连接一个现场装置的回路中，电源变送器和负载电阻可以任意顺序连接，且接地点亦可任意选择，手持终端或主站通讯电路不能直接跨接在电源两端，HART规范允许负载电阻为230~600，有些HART装置采用就地电源提供激励以获得4mA~20mA输出和HART通信，而不是采用上述二线制方案。
在多点运行时，可以电流回路和激励电源共用一对线路，也可以采用三线制。
由于三绞电缆不易得到，所以这种混合系统必须由两对双绞线构成，并在负载电阻处连接在一起。
装置特性：为使HART系统的设计简化以便在不必详细了解系统内各装置的情况下就能方便的构成系统必须限制各装置的阻抗。
hart 调制解调 原理
hart 调制解调原理
Hart协议是一种数字通信协议，用于在工业自动化系统中传输4-20mA电流信号。
在Hart协议中，数字信息被调制到4-20mA的模拟信号中，然后传输到接收器，接收器解调数字信息并将其转换为可读的信息。
Hart协议中使用了双向通信，即传输和接收信息的能力。
这意味着传感器和控制器之间可以进行双向通信，但是也可以使用单向通信，只传输信息而不接收。
这使得Hart协议非常灵活，并且可以很容易地与现有的4-20mA电流回路集成。
Hart协议的调制解调原理是通过在4-20mA电流信号中添加数字信息来实现的。
数字信息被编码为频率变化，并添加到4-20mA信号中。
接收器检测这些频率变化并解码数字信息。
Hart协议还使用了CDMA（码分多址）技术来允许多个设备共享相同的4-20mA信号线路。
每个设备有一个唯一的地址，并使用CDMA 技术在信号线路上发送和接收信息。
这使得Hart协议非常适合于现场总线应用。
总的来说，Hart协议的调制解调原理是将数字信息编码到
4-20mA模拟信号中，并使用CDMA技术允许多个设备共享相同的信号线路。
这使得Hart协议成为工业自动化系统中广泛使用的数字通信协议。
- 1 -。
