地下连续墙常见问题及解决措施
地下连续墙施工常见问题及其解决措施一、地连墙施工中，常见槽壁塌方的原因及处理方法连续墙施工过程中, 也常见槽壁塌方现象。
引起槽壁塌方的原因很多, 处理方法也各异。
其中常见的塌方及处理方法有:a) 泥浆密度及浓度不够, 起不到护壁作用而造成槽壁塌方。
为避免此类问题出现, 关键是要根据地质情况选择合适泥浆。
当遇到有软弱土层或流砂层时, 应适当加大泥浆密度。
一般情况下泥浆粘度为19~ 25s, 相对密度小于1.2。
b) 在软弱土层或砂层中, 钻进速度过快或钻头碰撞槽孔壁而造成塌方。
为避免出现此类问题, 在软弱地质土层施工时, 要注意控制进尺速度, 不要过快或空转过久, 并尽量避免钻头对孔壁的碰撞。
c) 地下水位过高或孔内出现承压水而造成槽孔壁塌方。
解决这种问题, 在造孔时需根据钻进情况及时调整泥浆密度和液面标高, 槽坑液面至少高于地下水位500 mm 以上,以保证泥浆液压和地下水压差, 从而达到控制槽壁稳定的目的。
为防止暴雨对泥浆的影响, 设置导墙比地面高出200mm, 同时敷设地面排水沟与集水井。
d) 槽段长度过长, 完成一个槽段所需时间太长, 使得先钻好的孔位因搁置时间过长, 泥浆沉淀而引起塌孔。
避免这种问题的出现, 应在划分槽段时根据地质情况及施工能力,并结合考虑施工工期, 尽量缩短完成单一槽段所需时间。
槽段一般宜为6 m 左右, 在地下水位高, 粉细砂层及易塌方的地段, 槽段长度3~ 4 m 为宜。
成槽后要及时吊放钢筋笼及浇灌水下混凝土。
e) 槽边地面附加荷载过大而造成槽孔塌方。
为避免这种问题的出现, 在施工槽段附近, 应尽可能避免堆放重物和大型机械的动、静荷载的影响, 吊放钢筋笼的起重设备应尽量远离槽边, 也可采用路基和厚钢板来扩散压力。
当上述几种情况出现严重塌方时, 可向槽内填入优质粘土至槽孔位上方2~ 3 m, 待沉积密实后再重新造孔。
f)混凝土浇灌过程中遇上槽壁严重塌方的处理若塌方时混凝土浇灌量不多, 应将钢筋笼吊起, 将混凝土清出并重新清孔后, 再安放钢筋笼及装导管浇灌混凝土。
若塌方时部分混凝土已固结, 无法将钢筋笼拔起, 这种情况只能继续把混凝土浇灌完毕, 以后用压浆补强的办法处理夹泥层。
二、地连墙施工常见钻头问题及其处理办法连续墙的施工过程中, 经常遇到糊钻、卡钻和架钻钻头问题以及梅花孔、斜孔和盲孔等钻孔质量问题,下面将对这些现象及其常用的处理办法作一简述。
地下连续墙是在地上用专门的挖槽设备, 在泥浆护壁的条件下, 分段开挖成槽, 然后向槽内吊放钢筋笼, 用导管法浇灌水下混凝土, 便在地下形成一段墙。
以这种方式逐段施工, 从而形成一条连续的钢筋混凝土墙。
虽然地下连续墙施工是由单一槽段工艺程序的重复作业, 但由于在施工过程中, 对地下情况既看不见也摸不着, 容易出现各种不可预见的问题, 现结合笔者的施工经验, 总结出一些常见问题的处理方法, 以供探讨和借鉴。
一、常见钻头问题及其处理办法连续墙施工过程中, 出现与钻头有关的问题有多种多样, 但最常遇到的问题有糊钻、卡钻和架钻等三种, 对此最常用的处理办法如下。
糊钻就是在粘土层造孔时, 由于进尺过快, 泥渣过多, 以至粘土附着在钻头的现象。
当出现糊钻时, 可将钻头提出槽孔,清除钻头上粘土, 并对槽孔进行清渣处理后再继续钻进。
卡钻常见的卡钻情况如下:a) 在造孔中途停钻时间太长, 泥渣沉积在钻头上方而把钻头卡住。
为避免这种情况, 在钻孔过程中, 要不时把钻头提起或下降, 避免泥渣淤积或堵塞槽孔, 同时也应勤于清渣。
当需要中途停钻时, 应把钻头提出槽外放置。
b) 地下障碍物卡住钻头。
当钻进过程探明有障碍物时, 应先对障碍物进行处理, 确保扫除障碍物后再继续钻进。
c) 槽孔壁局部塌方而把钻头卡住。
要避免塌方, 在严格控制好泥浆比重的同时, 应尽量避免提升或下降钻头对槽孔壁的碰撞, 减小软弱壁土塌方的机会。
架钻当使用的钻头磨损严重, 钻头直径减小, 会使槽孔宽度变小, 更换直径合格的新钻头继续钻进时, 新钻头未能到达旧钻头原已钻进的深度, 这种现象即为架钻。
为避免这种情况, 造孔过程应经常检查钻头直径尺寸, 当发现钻头磨损厉害时, 应及时更换合格的新钻头。
二、常见钻孔质量问题及其处理办法连续墙的施工过程中, 钻孔质量如何对施工进度影响很大, 其中容易出现的质量问题有梅花孔、斜孔和盲孔等现象,下面将对这些现象及其常用的处理办法作一简述。
梅花孔在钻进质地较硬的岩层或凿打1—2期接头处的混凝土, 使用非圆形钻头( 如十字钻头, 一字钻头) 时, 容易出现钻头提起后只能从单一方向( 而不是从任何方向) 都能重新回放到原来深度, 这种现象称为梅花孔。
要避免这种现象, 在造孔过程中应不时将钻头提起并转换不同方向进行钻孔。
斜孔在1—2期接头处或遇到有坚硬障碍物时, 都较容易出现斜孔现象。
遇到这种情况, 应放缓钻进速度, 并经常检测孔位的垂直度, 确信已扫除硬物或孔位正常时再继续钻进。
盲孔所谓盲孔就是在造孔中途停钻时间过长, 泥渣沉积在槽孔内, 堵塞槽孔的现象。
为避免出现盲孔, 在停钻前先进行清渣处理, 并尽量缩短停钻时间。
此外, 槽壁塌方也是造成盲孔的原因, 造孔时应避免槽壁塌方。
三、地下连续墙渗漏的预防和控制要点在深基坑施工过程中，会发生地下连续墙渗漏现象，导致基坑周围地面、管线、建筑物超标准沉降的险情。
这些险情表明很不起眼的基坑渗漏问题，可能导致人们无法预料的严重后果。
因此，施工过程中加强质量控制是预防地下连续墙渗漏的关键。
地下连续墙从20世纪50年代引入我国，先在水利水电工程中使用，而后推广到城市建设、交通航运等部门。
在越来越多的城市高层建筑、地铁及各种大型地下设施深基础均采用地下连续墙的施工工艺。
但在深基坑施工过程中，已发生多起因地下连续墙出现严重渗漏，导致基坑周围地面、管线、建筑物超标准沉降的险情，影响了周围单位及市民的正常的工作和生活，国家和人民的生命、财产安全也受到了不同程度的威胁。
这些险情表明很不起眼的基坑渗漏问题，可能导致人们无法预料的严重后果。
一、地下连续墙渗漏的原因分析地下连续墙渗漏主要是在夹泥处渗漏和接缝处渗漏。
从渗漏的情况分析产生渗漏的主要原因有以下几种：1、夹泥由于夹泥在不太大的水头压力下，就会失去稳定，在墙体内或边界上形成集中渗漏通道。
地下连续墙的夹泥有多种因素形成：(1)先行幅连续墙接缝处成槽垂直度差，后行幅成槽时不能将接缝处泥土抓干净，导致接缝处夹泥(俗称开裤衩)；(2)护壁泥浆性能差，成槽后与混凝土浇注间隔时间过长，泥浆沉淀，在地下连续墙接缝处形成较厚的泥皮，混凝土浇注后就有可能出现夹泥现象；(3)含沙量多的泥浆易沉淀，在浇筑混凝土工程中大量沉淀流向接头处会导致夹泥现象；(4)后行幅地下连续墙施工时，未对先行幅接缝进行清刷施工或清刷不彻底，导致该处出现夹泥现象；(5)槽段清淤不彻底，泥浆比重过大，黏度过高，水下混凝土浇注过程中，翻浆混凝土将大量浮泥翻带至地下连续墙顶部，但有少量浮泥被搁置在地下连续墙接缝处，形成混凝土夹泥现象；(6)孔壁泥皮脱落和孔壁坍塌产生夹泥；(7)水下混凝土浇注时，未控制好导管的埋管深度，出现导管拔空，导致墙体混凝土夹泥；(8)水下混凝土浇注未能连续进行，混凝土供应不及时，导致水下混凝土两次开管，墙体出现夹泥施工冷缝。
2、接缝开裂地下连续墙的接缝是地下墙的薄弱环节，易产生裂缝。
(1)基坑开挖过程中围护结构变形大，接缝开裂渗漏；(2)地连墙产生的不均匀沉降使得接缝处相对滑动，造成接缝渗漏；(3)地下连续墙接缝处无钢筋素混凝土范围过大，使素混凝土受力开裂，出现渗漏现象。
3、墙体质量问题地下连续墙混凝土强度或抗渗性能未达设计及规范要求，在地下水压下连续墙混凝土出现渗漏现象。
四、地下连续墙施工常见问题及处理办法地连墙施工受地质条件( 如地下水位、软弱土层、地下障碍物) 、施工机械和施工技术等各种因素影响而出现许多重复性问题, 这些问题若处理不好, 将会直接影响施工质量, 甚至会造成重大损失。
结合笔者施工经验, 就一些常见问题及其处理办法提出一些见解, 以供读者参考借鉴。
地下连续墙施工工艺虽然比较单一, 但其施工受地质条件( 如地下水位、软弱土层、地下障碍物) 、施工机械和施工技术等各种因素影响而出现许多重复性问题, 这些问题若处理不好, 将会直接影响施工质量, 甚至会造成重大损失。
结合笔者施工经验, 就一些常见问题及其处理办法提出一些见解, 以供读者参考借鉴。
一、落笼困难的原因及其处理方法引起落笼困难的原因很多, 其中最常见的原因及处理方法有:a) 钢筋笼尺寸不准, 笼宽大于槽孔宽而无法安放。
在设计槽段钢筋笼外形时, 钢筋笼宽度应比槽段宽度小200~300 mm, 使钢筋笼与两端有空隙。
2 期槽段钢筋笼的制作尺寸应以从现场实测两个1 期槽段之间的实际宽度为准。
b) 钢筋笼吊放时产生弯曲变形而无法入槽。
由于钢筋笼重量较大, 一般要采用两台吊车, 用横吊梁或吊架并结合主副钩的起吊方式来吊放钢筋笼。
c) 分段钢筋笼因上下两段驳接不直而无法入槽。
如果钢筋笼是分段制作的, 吊放接长时, 下钢筋笼要垂直挂在导墙上, 然后将上段钢筋笼垂直吊起, 把上下两段钢筋笼成直线焊接。
d) 槽壁凹凸不平或弯曲而使钢筋笼无法入槽。
在造孔过程中要对每个孔位进行垂直度检测, 要求孔位在沿槽段及垂直槽段的两个方向上偏差均满足要求。
有斜孔的要先修正后才能进行下一工序施工。
二、浮笼及其处理浮笼也是施工过程中经常遇到的现象, 结合引起浮笼的实际原因, 给予不同的处理办法。
a) 钢筋笼太轻, 在浇灌混凝土时容易浮起。
轻钢筋笼可在导墙上设置锚固点焊接固定。
b) 浇灌混凝土时导管埋置深度过大而使钢筋笼上浮。
灌注混凝土时, 导管的埋置深度一般控制在2~ 4 m 较好, 小于1 m 易产生拔漏事故, 大于6 m 易发生导管拨不出。
c) 浇灌混凝土速度过快而使钢筋笼上浮。
这种情况下要放缓混凝土浇灌速度, 甚至停顿浇灌10~ 15 min, 待钢筋笼稳定后再继续浇灌。
三、混凝土反浆不顺的处理导管变形或异物阻塞, 使得隔水栓未能冲出导管底口而造成反浆失败。
在安装导管时要仔细检查导管的质量, 不使用变形或有损毁的导管。
在每次拆卸或安装导管时都用清水将导管冲洗干净, 保证导管内壁平滑畅顺。
槽孔内沉渣过厚而造成剪塞反浆失败。
在清孔及安放钢筋笼后, 均要检测槽孔内沉渣厚度, 确定沉渣在允许范围内再进行浇灌混凝土工序。
当混凝土灌注到导墙顶部附近时, 由于导管内压力减小, 往往会发生导管内混凝土不易流出的现象。
此时应放慢浇灌速度, 并将导管埋置深度减小, 但不应小于1 m, 同时辅以上下抽动导管, 但抽动幅度不宜太大, 以免将导管抽离混凝土面。
地下连续墙施工常见的质量问题原因分析及预防处理措施
地下连续墙施工常见的质量问题原因分析及预防处理措施发布时间：2022-01-04T06:31:14.348Z 来源：《新型城镇化》2021年23期作者：吴鹏琴李进勇周杰[导读] 本文结合工作经验，针对地连墙施工过程中常见的质量问题进行了原因分析并提出了针对性处理预防处理措施。
中冶华亚建设集团有限公司摘要：本文结合工作经验，针对地连墙施工过程中常见的质量问题进行了原因分析并提出了针对性处理预防处理措施。
关键词：深大基坑地下连续墙复杂环境质量问题一、前言地下连续墙具有以下优点：（1）刚度大，抗渗性能好，可在砂卵石层和较软岩层中施工，地层适用范围广；（2）施工振动小，能贴近邻近建筑物及管线施工，环境适应强；（3）施工速度快，工期适应性强。
随着社会的发展，城市深大基坑基坑越来越多，地连墙由于其独特的优势在深大基坑中的应用也越来越广泛。
但由于其大多应用于基坑周边环境复杂项目，若是出现质量问题，后果将不堪设想，本文结合武汉市一些项目的施工经验，对地连墙施工中常见质量问题进行了总结分析，以期给类似工程提供经验。
二、地下连续墙施工常见质量问题原因分析及预防处理措施1、导墙施工导墙作为地下连续墙中必不可少的临时构造物，它能起到挡土、支撑、储蓄泥浆、防止泥浆漏失等作用。
导墙施工过程中常见的质量问题是导墙变形。
1.1产生原因(1)导墙侧壁土软弱坍塌。
(2)导墙周边施工荷载过大。
(3)导墙内侧未设支撑。
1.2预防处理措施导墙周围设排水沟避免地表水对侧壁土的不利影响，加大导墙深度；导墙混凝土强度未达到前应避免大型设备在附近作业；导墙建筑混凝土时两侧要对称进行，导墙模板应等混凝土强度达到设计值后方可拆除，拆模后在导墙内撑设置圆木支撑并用泥土及时回填；对变形严重的导墙应拆除，用在优质土回填夯实后重新施工。
2、成槽施工成槽施工过程中的主要问题是槽壁坍塌。
2.1产生原因(1)遇竖向层理发育的软弱土层或流砂土层。
(2)泥浆配制不合要求，质量不符合要求。
地下连续墙施工常见问题及处置措施
拧紧扭矩N.m
100
200
260
320
360
-18-
三、地下连续墙施工控制标准
6.钢筋笼制作安装
a.预埋件与主筋连接牢固，平顺、竖直，采用橡胶塞封堵丝口。 b.钢筋笼纵向预留砼导管位置。 c.定位块横向间距1.5m，纵向间距2m。 d.钢筋笼主筋底部50cm按1:10比例向内弯折。 e.钢筋接头率不大于50%。其他标准如下表
(5)施工完成的导墙回填不及时。
-22-
四、地下连续墙施工常见问题及处置措施
1.常见问题--导墙破坏或变形
3、预防措施 (1)按设计要求精心施工导墙，确保质量；导墙内钢筋应连接。 (2)适当加大导墙深度，加固地基；墙两侧做好排水措施。 (3)在导墙内侧设置有一定强度的支撑，不使间距过大；替换支撑时，应安全可靠地进行 。 (4)如钻机及附属荷载过大，宜用大张钢板(厚40～60mm)铺在导墙上，以分散作用在导 墙上的设备及其他荷载，使导墙上荷载均匀。 (5)已施工完成的导墙，在内支撑架设完成后，及时回填。
-17-
三、地下连续墙施工控制标准
5.直螺纹
a.直螺纹钢筋接头的加工应保持丝头端面的基本平整，使安装扭矩能有效形成丝 头的相互对顶立，消除或减少钢筋受拉使因螺纹间隙造成的变形，强调直螺纹钢筋接 头应切平。 b.丝头加工的长度应与套筒对应，允许公差为0～2p。 c.钢筋丝头宜满足6f 级精度要求，应用专用直螺纹量规检验，通规能顺利旋入并 达到要求的拧入长度，止规旋入不得超过3p（p表示螺距）。 d.直螺纹连接控制标准如下表
-24-
四、地下连续墙施工常见问题及处置措施
2.常见问题--槽壁塌坍(塌孔)
地下连续墙施工难点及应对措施
地下连续墙施工难点及应对措施好的，那咱们就开始聊聊地下连续墙施工难点及应对措施吧。
一、地下连续墙施工的难点首先呢，咱们得知道为啥这地下连续墙施工有难度。
这地下的情况可是复杂得很呢！比如说地质条件复杂多样，可能会遇到软土地层、硬岩地层，还有地下水丰富的情况。
软土地层就像棉花糖一样软，在施工的时候很容易造成墙体变形；硬岩地层就像钢铁壁垒，钻孔啥的可费劲了。
地下水丰富呢，就像到处都是小喷泉，很容易导致槽壁坍塌。
还有啊，施工精度的要求特别高。
地下连续墙得像用尺子量过一样笔直整齐，墙的垂直度、平整度都得严格控制。
这就好比让你在黑暗中画一条直线，可不容易呢。
二、应对措施1. 针对地质复杂的措施- 原因：- 就像前面说的，不同的地质对地下连续墙施工影响很大。
软土地层容易变形，是因为它的承载能力低。
硬岩地层钻孔困难是因为岩石硬度高。
所以针对这些问题得有特殊的办法。
- 具体操作方法和步骤：- 对于软土地层，咱们可以采用加固槽壁的方法。
比如说深层搅拌桩加固，就像给软土地层打了一根根“硬骨头”进去。
先确定需要加固的区域，然后把深层搅拌桩机开到指定位置，把水泥浆等固化剂和软土搅拌混合，这样就可以提高槽壁的稳定性。
一般按照设计的间距和深度进行搅拌桩施工，就像插秧一样一排排来，深度要达到能稳定槽壁的要求。
- 遇到硬岩地层时，咱们可以用冲击钻或者旋挖钻配合施工。
冲击钻就像一个大力士，一下一下地冲击岩石。
先根据岩石的硬度选择合适的冲击钻头，然后调整好冲击的频率和力度。
操作的时候，要保证钻头垂直于工作面，避免偏斜。
旋挖钻呢，可以在冲击钻打出一定的孔后，进行高效的清渣和扩孔工作。
它像一个贪吃蛇，把破碎的岩石渣子都吃掉。
- 预期效果：- 通过这些措施，软土地层的槽壁就不会轻易变形了，就像给地下连续墙施工搭好了稳定的“舞台”。
在硬岩地层中也能顺利钻孔，保证地下连续墙的施工进度和质量。
2. 针对地下水丰富的措施- 原因：- 地下水丰富会让槽壁坍塌，是因为水会对槽壁的土体产生压力，就像一群人在用力推一堵墙一样。
地下连续墙施工问题的预防措施
地下持续墙施工中常见问题旳防止措施天津市津勘岩土工程股份有限企业一、序言地下持续墙旳施工是在水下进行旳，其施工过程无法观测，施工中任何一种环节出现问题，都将直接影响到整个工程旳质量和进度，甚至导致巨大旳经济损失和不良旳社会影响。
因此，规定在施工技术措施上要贯彻，并加强施工质量管理，亲密注意抓好施工过程中每一种环节旳质量，力争将隐患消除在成槽之前。
因此在施工前要认真熟悉设计图纸及有关施工及验收规范，核查地质和有关地下持续墙方面旳资料，对地下持续墙在施工过程中也许会发生旳某些问题进行分析后制定出有效可行旳防止措施，以便对持续墙施工质量加以控制。
二、地连墙施工过程中常见问题分析与处理1、导墙变形1.1原因分析发生这种现象，重要是由于进行完导墙工作之后，并未对其进行必要旳支撑，此时由于没有力旳作用，极易出现变形现象。
1.2防止措施导墙进行拆模处理之后，顺其竖直方向间隔一米旳距离安顿两条支撑物，合理地支撑，当混凝土旳性能指标未合格之前，要切忌重量大旳设备在其两侧运行，由于这种强力旳运行会导致其出现形变现象。
2、槽壁坍塌2.1现象成槽过程中常见槽内泥浆泛泡，挖槽机提出浆面时，可见槽壁坍塌土体堆积在挖槽机顶部，挖槽至某深度时，进尺缓慢，或挖槽机下放不到前次挖槽深度，单元槽段旳挖土量明显增大，偶尔还会出现导墙开裂与沉降现象。
2.2原因分析（1）导墙强度和刚度局限性，挖槽时变形破坏，不能挡住地表土层坍塌；（2）泥浆旳性能指标太低，或泥浆多次反复使用后质量恶化，失去应有旳护壁性能；或是在成槽过程中泥浆补充不及时，或泥浆大量向地基旳空隙中漏失，因泥浆液面忽然下降而导致槽壁失稳坍塌。
（3）雨天施工时，地下水位急剧上升，地面旳积水渗透槽内稀释了槽内泥浆；地下水旳流速大，泥浆不能在槽壁面上形成泥土皮。
（4）槽段两侧附加荷载或动荷载扰动过大。
（5）槽壁与附近地下构筑物之间旳距离太小，夹在中间旳土体难以自立，导致槽壁坍塌；（6）槽段邻近有建筑物或在槽段邻近堆放土方、钢筋等重物，使槽壁受到附加旳侧向土压力而放生坍塌；（7）操作不妥，抓斗下槽时速度太快，使泥浆在槽内产生动压、掀起波浪，破坏了槽壁土体旳稳定，致使槽壁产生坍塌。

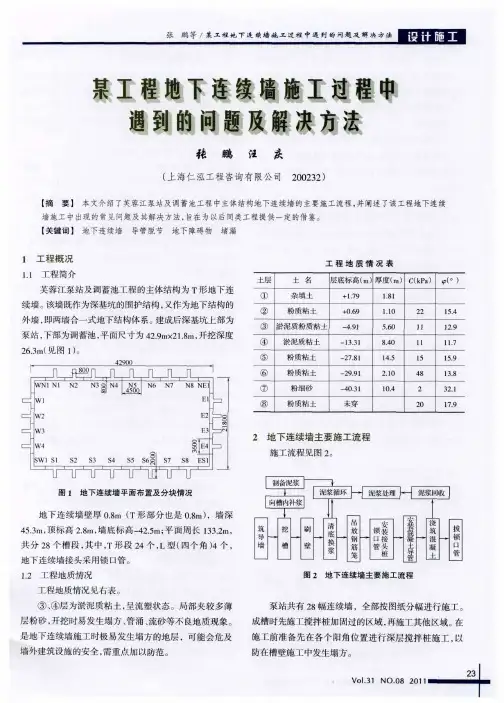

某工程地下连续墙施工过程中遇到的问题及解决方法
３１ 补 救措 施 ．． ２
按《 混凝土结构设计规范》 Ｇ ０ １－－ ０ ） （ Ｂ５０ ０ ２ ２计算 ， －０
＋ ０Ｃ ０ 孔 灌 注 桩 ２ 一 ２ 配 筋 时 ，单 根 承载 力 ： ８０３ 钻 ０＋８
８ ０ ｋ ｍ， ６ ． Ｎ・ 我们认为完全可以补偿 由于软弱夹层所影响 ８
［
广 １
ｌ
Ｅ 匝 。 填 地 土
段
拟安排 在 Ｅ 槽 段 完工 后实 施 。先 进行 钻孔 桩 ， 进 ２ 后 行 注浆 ， 施工 时 间 ３ ４ 。 内补 强在 开挖 时酌 情进行 。 ￣天
３２ Ｅ ． ３槽段
３２１ 出现的 问题 ．．
／
，
超高混凝土
的概率极小。鉴于上述理 由， 我们排除了钻孔桩的可能。 根据我们现有 的技术水平与检测手段 ，极难判定地下不
卜
ｈ
明障碍物 的大小 、 深度 、 材料性质 ， 我们只能从实际出发 ，
提 出 以下 的处 理 与补强 办法 。
图 ３ 软弱夹层情况
Ｗａ ｅ ｅ ｏ ｒ ｅ ｅ ｅｏ ｍｅ ｌ ｎ ｎ ｇ ｍｅ ｔ ｔ ｒ ｓ ｕ ｃ ｓＤ ｖ ｌ ｐ ｎ ｄＭａ ａ ｅ ｎ Ｒ Ａ
一 水利建设与管理 ２ 第期 １ ０ 年・８ １
保证地下连续墙工程成功 的关键工序为导墙修筑施
工 、 浆 制备 及 护 壁 、 管浇 筑 混 凝 土 、 头 锁 口管处 理 泥 导 接 ３ ．２ 补救 措施 的方 案简述 ．２ １． 如 上 所 述 ，两 次 水 下 混 凝 土 之 间 的软 弱 夹 层 必 然 会 削 弱 地 下墙 的结 构 承 载力 ，又 因 其 部 位 正 好 处 在 地
超深地下连续墙施工中常见质量问题及处理措施
用锁 １ ３管接头形式 ，主要采 用止水钢板接头和预制混凝 土接
头形 式 。
止 水钢板 接头主 要有 “ 字 ”型 “ 十 工字 ”型 、 王 字”型等几种形式 具体采 用哪种形式取决于地连墙的厚度 及深度。止水钢板接头形式 具有止水效果好 、整体 性好 、方
底 部 泥 浆 比重 必 须 小于 １ ５ ．。 １
足要求 ，以防起 吊过程中变形 散落 。 钢 筋笼下放 首先起 吊下段钢筋 笼 ，入槽 后用槽钢将其 垂
直担在导墙上 ，然后将上节钢 筋笼垂直 吊起 ，将 其搭 接部分 插入 下节钢筋 笼内 ，上下节钢筋 笼要准 确对好 ，待钢筋笼稳 定后进 行焊 接连 接或人 工接驳器对 接。采 用焊接 时应 多台焊
但耗时长 ；接驳器对接省时 ，但对精度要求高 ，造价 高。从
度 ，满足护壁的要求。一般成槽比重 １１左右 ，粘度不能少 ．
于２ ； ５
保 证槽壁稳 定的角度出发 ，最 好采 用接驳器 对接 ．连 接速 度
快 ，质量有保证。 钢筋笼的制作首先要保证平整度与垂直度 ，确保 钢筋 笼 吊起来后能顺利下放。桁架 、吊环的焊缝长度和厚度必须满
除。
（） １在有微量漏水时 ．可采用双快水泥修补。 （） ２漏水较严重时 ，可用软管弓 流，然后封堵双快水泥。 ｆ （） 内回土压 住漏点后 基坑外侧需及时视情况 采取 ３坑
冰冻、注聚氨酯 、注水泥浆 、旋 喷等止水措施。
（） ４ 引流管压聚氨酯或者基坑外侧注浆 、压聚氨酯等堵漏 完成后 ，挖开坑 内堆土 ，然后对夹泥处采用封钢板措施进行
理等施工质量控制的难度越来越高 ．稍 有不慎会带来地连墙 渗漏 、露筋等隐患 ，给基坑开挖和主体 结构施工带来不利影
浅析地下连续墙施工常见问题及预防措施
浅析地下连续墙施工常见问题及预防措施地下连续墙的施工流程相对繁多，在实际的施工过程中，施工人员必须要做好各个环节的质量控制，遵守相应的施工要点，才能够充分发挥地下连续墙的作用。
地下连续墙施工中存在诸多的技术要点与难点，只有做好了这些要点与难点的处理，才能够充分发挥地下连续墙在建筑工程基础结构中的作用，提升建筑工程的稳定性与安全性。
1 地下连续墙的施工技术基本概念在大型房屋建筑中广泛应用的地下连续墙体施工防渗技术，主要指在对大型房屋建筑地下基础结构工程施工建设过程中，通过将分段施工构造的地下主体墙面，在打桩机的强力锤击下有在地下混凝土体中挤压形成具有连续性的地下墙体，以此实现连续防渗和承重的墙体建设施工效果。
地下连续墙施工种类较多，有组合式、防渗、临时、永久性、新型钢制地下连续墙等。
除此之外，地下支护连续墙施工技术，属于国内发展较早且速度较快的一种施工工艺及结构设计形式。
该种基层施工处理方法为了能有效实行基层挖槽施工作业，需有专业的施工机械设备才能开挖各个槽段，需同时做好基层泥浆土的护壁处理工作。
地下连续墙分层施工工程需要利用水泥浆材料进行地下护壁分层处理。
在此前提下，借助颚式挖掘机等设备进行地下单元槽的分层挖掘，最后在清理槽底、制作吊装钢筋笼之后完成整个吊装墙体工作，并开始修饰槽段交界处，待整个吊装工作基本完成后即可开始进行下一个槽段的墙体施工，直到整个槽段连续墙体的施工工作完成［1］。
2 优点当前，房屋建筑对地下连续墙施工技术的应用比较普遍，主要是因为地下连续墙施工技术自身的优势，具体如下。
1）地下连续墙施工技术的实施以机械化操为基础，能全面提升整体的施工质量与施工效率。
2）能减轻工作人员的工作量，减少工程人力、物力、承包方费用，缩短工作项目施工周期。
3）地下连续墙施工技术应用过程中所产生的噪声较小，在日常施工过程中，能减少对周边人们日常生活、学习、休息的影响。
4）该技术可在建筑物的主体lOcm处进行地下连续墙施工，不会对工程项目施工质量产生不利影响。
基坑开挖过程中地下连续墙围护结构常见缺陷及处理方法
装备技术Equipment technology126基坑开挖过程中地下连续墙围护结构常见缺陷及处理方法何鹏（上海隧道工程有限公司浙江分公司，浙江杭州310000）中图分类号：TU753 文献标识码：A 文章编号1007-6344（2020）01-0126-02摘要：目前地下工程施工中，地下连续墙作为主要的围护结构形式被大量应用，同时在实际施工过程中，影响地下连续墙质量的因素错综复杂，在开挖过程中，往往会发现地下连续墙接缝漏水、墙身漏水、墙体夹泥、夹砂、漏筋及侵限等质量缺陷，本文就地下连续墙常见缺陷的原因分析、处理方法及预防措施展开讨论，供施工参考。
关键词：地下连续墙；渗漏水；漏筋；侵限；处理方法0 前言在城市轨道交通地下工程建设中，地下连续墙越来越多被用来当作基坑开挖阶段的围护结构，同时也作为地下永久结构的一部分。
自1950年意大利米兰的C.Veder开发了地下连续墙的施工技术，并最早应用于Santa Malia大坝深达40m的防渗墙中[1]，地下连续墙施工技术发展至今已将近70年。
虽然地下连续墙发展历史较长，工艺已经成熟，但在实际施工过程中，复杂的地质情况、水文条件、泥浆指标的控制、成槽的质量、供应混凝土的质量、钢筋笼的吊装以及工序之间的衔接都直接影响了地下连续墙的成型质量，任何一个因素的偏差都可能直接导致地下连续墙的质量缺陷。
这些常见缺陷大体分为三类，第一类是渗漏水问题，第二类是墙体漏筋问题，第三类是地下连续墙侵限问题。
本文主要针对这三类问题展开研究并结合工程实践，分析了各种缺陷问题的产生的原因、后续的处理措施以及预防措施。
1 渗漏水在基坑开挖过程中，渗漏水是比较常见的一种质量通病，往往出现在接缝位置，这种质量通病往往伴随着基坑开挖过程发生，现场处理不当，可能导致较为严重的后果，较轻的影响工程开挖进度，严重的影响社会道路通行及周边管线正常运营，带来不良社会影响。
张哲[2]合呼钢东路站地下连续墙施工及基坑开挖情况，提出了接缝轻微突涌情况下，利用导流管配合速凝型无机防水封堵材料封堵进行渗漏水处理，接缝有重大突涌情况下坑内回填土反压。
地下连续墙施工常见问题分析与解决措施
地下连续墙施工常见问题分析与解决措施摘要：地下连续墙的施工质量好坏直接关系到后续开挖的安全及主体结构的使用寿命。
当前地下连续墙施工过程中仍存在问题，如开挖后的露筋现象、槽段之间接缝处理不好造成漏水现象、成槽施工问题、沉渣过厚、塌孔等，只有在施工过程中针对出现的问题采取相应的措施进行控制，才能确保地下连续墙的施工质量。
本文对地下连续墙施工常见问题作了分析并提出了解决措施。
关键字：地下连续墙；问题；解决；措施ˎ ̥ abstract: the quality of the construction of the underground continuous wall is directly related to the safety of the subsequent excavation and the main structure of the service life. The underground continuous wall construction process still has problems, such as excavation after the dew bar phenomenon, tank segment joint processes is not good cause slack phenomenon, into tank construction problems, the too thickness of sediment, flat hole, etc., only in the construction process the problem to take corresponding measures to control, to ensure the quality of the construction of the underground continuous wall. In this paper, the construction of underground continuous wall, and the common problems are analyzed and measures are put forward.Key words: underground continuous wall; Problem; Solution; measures一、地下连续墙施工及其优点（一）地下连续墙地下连续墙就是用专用设备沿着深基础或地下构筑周边采用泥浆护壁开挖出一条具有一定宽度与深度的沟槽，在槽内设置钢筋笼，采用导管法在泥浆中浇筑混凝土，筑成一单元墙段，依次顺序施工，以某种接头方法连接成的一道连续的地下钢筋混凝土墙，以便基坑开挖时防渗、挡土，作为邻近建筑物基础的支护以及直接成为承受直接荷载的基础结构的一部分。
地下连续墙质量通病及控制措施
地下连续墙质量通病及控制措施1、槽壁坍方预防措施针对本工程地质条件，地下墙成槽将穿透含承压水的（3-4）、（3-5）、（4-1）层，在地下墙施工中容易出现坍孔或缩孔等不利现象，在成槽时从改善泥浆性能、减小施工影响、降低地下水位等几个方面采取以下措施确保槽壁稳定：1）改善泥浆性能在泥浆中加入适量重晶石粉和CMC以增大泥浆比重和提高泥浆粘度，增大槽内泥浆压力和形成泥皮的能力，从而达到更好的护壁和防坍效果。
2）减小施工影响在成槽时尽量小心，抓斗每次下放和提升都缓慢匀速进行，尽量减少抓斗对槽壁的碰撞和引起泥浆振荡。
施工中防止泥浆漏失并及时补浆，始终维持稳定槽段所必须的液位高度，保证泥浆液面比地下水位高。
雨天地下水位上升时及时加大泥浆比重和粘度，雨量较大时暂停挖槽，并封盖槽口。
施工过程中控制地面的重载，避免土壁受到施工附近荷载作用影响而造成土壁塌方，确保墙身的光洁度。
安放钢筋笼做到稳、准、平，防止因钢筋笼上下移动而引起槽壁坍方。
优化各工序施工方案，加强工序间的衔接，尽量缩短槽壁的暴露时间。
3）成槽过程增加对周围建筑物沉降和位移以及地面的沉降监测的频次，及时反馈监测信息，根据监测信息制定相应措施。
2、成槽垂直度控制措施采用硬地法施工，防止成槽机在成槽挖土过程中产生倾斜而引起槽壁垂直度偏差。
导墙对地下连续墙的垂直度影响较大，施工时准确控制导墙的垂直度和净空，确保导墙施工的精度。
合理安排槽段中的挖槽顺序，使抓斗两侧的阻力均衡。
成槽设备能达到的的垂直精度会直接影响成槽的垂直度，本工程选用日本进口真砂成槽机，以确保成槽的垂直精度要求。
成槽过工程中按照成槽机上的垂直度显示仪表上显示的垂直度，及时调整抓斗的垂直度，作到随挖随纠，以确保成槽的精度。
3、地下连续墙渗漏水预防及处理措施槽段接头处不允许有夹泥，施工时采用偏心吊刷上下刷槽壁接头，增加刷壁器对已施工地下连续墙接头的压力，使钢丝刷在刷槽时能产生最好的刷槽效果，同时刷槽时上下刷动不少于10次，直到刷壁器提出槽段后刷壁器上无泥为止，确保刷槽的效果。
