3本实验2.2分压式共射极放大电路的研究
三极管共射极放大电路实验报告
实验报告课程名称： 电路与模拟电子技术实验 指导老师： 张冶沁 成绩：__________________ 实验名称： 三极管共射极放大电路 实验类型： 电路实验 同组学生姓名：__________ 一、实验目的和要求（必填） 二、实验内容和原理（必填） 三、主要仪器设备（必填） 四、操作方法和实验步骤 五、实验数据记录和处理 六、实验结果与分析（必填） 七、讨论、心得一、实验目的和要求1.学习共射放大电路的设计方法与调试技术；2.掌握放大器静态工作点的测量与调整方法，了解在不同偏置条件下静态工作点对放大器性能的影响；3.学习放大电路的电压放大倍数、输入电阻、输出电阻及频率特性等性能指标的测试方法；4.了解静态工作点与输出波形失真的关系，掌握最大不失真输出电压的测量方法；5.进一步熟悉示波器、函数信号发生器的使用。
二、实验内容和原理1.静态工作点的调整与测量2.测量电压放大倍数3.测量最大不失真输出电压4.测量输入电阻5.测量输出电阻6.测量上限频率和下限频率7.研究静态工作点对输出波形的影响三、主要仪器设备示波器、信号发生器、万用表 共射电路实验板四、操作方法和实验步骤1.静态工作点的测量和调试 实验步骤：（1）按所设计的放大器的元件连接电路，根据电路原理图仔细检查电路的完整性。
（2）开启直流稳压电源，用万用表检测15V 工作电压，确认后，关闭电源。
（3）将放大器电路板的工作电源端与15V 直流稳压电源接通。
然后，开启电源。
此时，放大器处于工作状态。
（4）调节偏置电位器，使放大电路的静态工作点满足设计要求I CQ ＝6mA 。
为方便起见，测量I CQ 时，一般采用测量电阻R C 两端的压降V Rc ，然后根据I CQ =V Rc ／Rc 计算出I CQ 。
（5）测量晶体管共射极放大电路的静态工作点，并将测量值、仿真值、理论估算值记录在下表中进行比较。
2.测量电压放大倍数(R L =∞、R L =1k Ω)专业： 姓名：学号： 日期： 地点：学生序号6实验步骤：（1）从函数信号发生器输出1kHz的正弦波，加到电路板上的Us端。

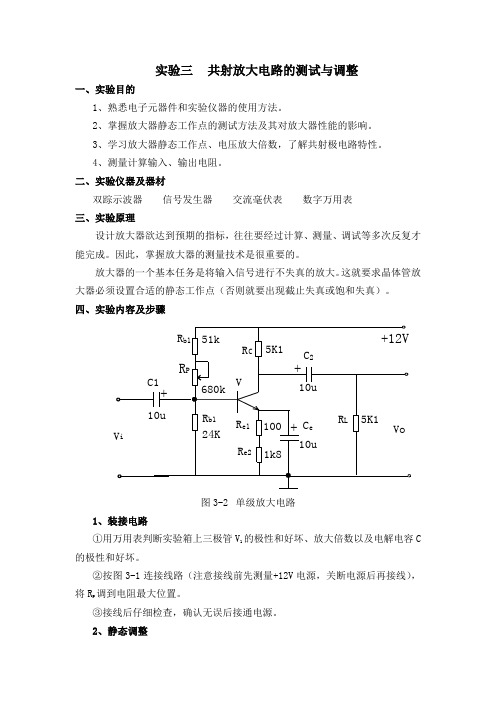

实验三共射放大电路的测试与调整(精)
实验三共射放大电路的测试与调整一、实验目的1、熟悉电子元器件和实验仪器的使用方法。
2、掌握放大器静态工作点的测试方法及其对放大器性能的影响。
3、学习放大器静态工作点、电压放大倍数，了解共射极电路特性。
4、测量计算输入、输出电阻。
二、实验仪器及器材双踪示波器信号发生器交流毫伏表数字万用表三、实验原理设计放大器欲达到预期的指标，往往要经过计算、测量、调试等多次反复才能完成。
因此，掌握放大器的测量技术是很重要的。
放大器的一个基本任务是将输入信号进行不失真的放大。
这就要求晶体管放大器必须设置合适的静态工作点（否则就要出现截止失真或饱和失真）。
四、实验内容及步骤图3-2 单级放大电路1、装接电路①用万用表判断实验箱上三极管V的极性和好坏、放大倍数以及电解电容C1的极性和好坏。
②按图3-1连接线路（注意接线前先测量+12V电源，关断电源后再接线），将R调到电阻最大位置。
P③接线后仔细检查，确认无误后接通电源。
2、静态调整调整R P，使V E =2.2V，计算并填表3-1。
表3-13、动态研究①调节信号发生器使其频率为1KHZ，电压为5∽30mV，接到放大器输入端，用双踪示波器观察Vi 、Vo的波形，并比较它们的相位。
②保持输入信号频率不变，逐渐加大幅度，观察Vo不失真时的最大值并填表3-2。
表3-2 RL=∞4、测量输入电阻Ri在输入端串联一个RS =5K1的电阻，测量Vi、VS即可计算Ri。
将测量及计算结果填入表3-3中。
表3-35、测量输出电阻Ro在输出端接入可调电阻作为负载，选择合适的RL值使放大器输出不失真，测量有负载时的VL 和空载时的Vo即可计算Ro。
将测量及计算结果填入表3-4中。
表3-4五、实验注意事项调试电路时，注意静态工作点的调节，如何使两级放大电路工作在正常的放大区。
六、实验心得体会。
三极管共射放大电路实验报告
实验报告一、实验目的和要求(必填)二、实验内容和原理(必填)三、主要仪器设备(必填)四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析(必填)七、讨论、心得一、实验目的和要求1.掌握放大电路静态工作点的测量与调整方法,了解在不同偏置条件下静态工作点对放大电路性能的影响。
2.学习放大电路的电压放大倍数和最大不失真输出电压的测量方法。
3.学习放大电路输入、输出电阻的测量方法以及频率特性的测量方法。
二、实验内容和原理仿真电路图专业:姓名:学号:日期:地点:实验名称:_______________________________姓名:________________学号:__________________静态工作点变化而引起的饱和失真与截止失真1. 静态工作点的调整和测量: 调节R W1,使Q 点满足要求(I CQ =1.5mA)。
测量个点的静态电压值2. R L =∞及R L =2K 时,电压放大倍数的测量 : 保持静态工作点不变!输入中频段正弦波,示波器监视输出波形,交流毫伏表测出有效值。
3. R L =∞时,最大不失真输出电压V omax (有效值)≥3V : 增大输入信号幅度与调节R W1,用示波器监视输出波形、交流毫伏表测出最大不失真输出电压V omax 。
4. 输入电阻和输出电阻的测量: 采用分压法或半压法测量输入、输出电阻。
5. 放大电路上限频率f H 、下限频率f L 的测量 : 改变输入信号频率,下降到中频段输出电压的0.707倍。
6. 观察静态工作点对输出波形的影响 : 饱和失真、截止失真、同时出现。
三、主要仪器设备示波器、函数信号发生器、12V 稳压源、万用表、实验电路板、三极管9013、电位器、各种电阻及电容器若干等四、操作方法和实验步骤准备工作:a) 修改实验电路◆ 将K 1用连接线短路(短接R 7); ◆ R W2用连接线短路;◆ 在V 1处插入NPN 型三极管(9013);◆ 将R L 接入到A 为R L =2k ,不接入为R L =∞(开路) 。
分压式无旁路电容共射极放大
分压式无旁路电容共射极放大分压式无旁路电容共射极放大实验目的：学习三极管共射放大原理。
实验仪器：1．直流稳压电源（1台） 2．万用表（1台） 3．电阻若干 4. 电容两个 5. NPN 型三极管一个实验步骤：1.确定元器件，用万用表确定所需电阻。
2.电路图设计3.电路安装、调试4.整体设计思路（1）为使放大电路导通，我们必须给电路加一导通电压，本实验我们取6V ，通过基极两个电阻分压后，在基极得到分电压UBQ ，另外由手册查得，三极管的导通电压为0.7V ，电流放大倍数β=80。
由后面公式，我们可以求出我们所压根的各项参数。
（2）改变滑动变阻器阻值的大小，我们重复1的步骤，我们可以改变放大电路的放大倍数。
另外要注意的是，RC 越大，放大倍数越大，但达到一定大小，会产生饱和失真。
反之，RC 越小，放大倍数越小。
(3) 改变RC 电阻大小，在示波器上观察输出波形。
实验要求：（1）按图给出的电路图连线；（2）改变RC 电阻的大小，将测量数据记录在表中。
① 静态分析：根据直流通路有：公式一：公式二：221b b b CCB R R R V U +≈CQEBEQB EQ I R UU I ≈-=公式三：图：分压式无旁路电容② 动态分析：公式rbe = 300+(1+β)*0.026/IEQ由交流等效电路可知，输入信号为：Ui = IBQ*rbe+IEQ*RE=[rbe+(1+β)*RE]*IBQ输出信号为： Uo = -ICQ*RC =-β*IBQ*RC 所以，电路的放大倍数Au 为：Au = Uo/Ui=-(β*IBQ*RC)/[rbe+(1+β)*RE]*IBQ=-β*RC/[ rbe+(1+β)*RE]输入电阻为：Ri = rbe // RB1 // RB2 = rbe*RB1*RB2 /(rbe*RB2+RB1*RB2+rbe*RB1) 输出电阻为： Ro = RC 实验测量结果：要求：改变RC 的值，求放大倍数：CQE C CC CEQ I R R V U )(+-=。
三极管共射放大电路实验
三极管共射放大电路实验三极管共射放大电路实验一. 实验目的和要求1.学习共射放大电路的设计方法。
2.掌握放大电路静态工作点的测量与调整方法。
3.学习放大电路性能指标的测试方法。
4.了解静态工作点与输出波形失真的关系，掌握最大不失真输出电压的测量方法。
5.进一步熟悉示波器、函数信号发生器、交流毫伏表的使用。
二. 实验内容和原理1. 静态工作点的调整和测量2. 测量电压放大倍数3. 测量最大不失真输出电压4. 测量输入电阻和输出电阻5. 测量上限频率和下限频率6. 研究静态工作点对输出波形的影响放大器最佳静态工作点：要使放大器不失真地放大，必须选择合适的静态工作点。
初选静态工作点时，可以选取直流负载线的中点，即VCE ＝1/2×VC 或 IC ＝1/2×ICS(ICS 为集电极饱和电流，ICS ≈VCC/Rc) 这样便可获得较大输出动态范围。
当放大器输出端接有负载R L 时，因交流负载线比直流负载线要陡，所以放大器动态范围要变小，如前图所示。
当发射极接有电阻时，也会使信号动态范围变小。
要得到最佳静态工作点，还要通过调试来确定，一般用调节偏置电阻的方法来调整静态工作点。
实验名称：三极管共射极放大电路姓名：学号：三. 主要仪器设备示波器、信号发生器、晶体管毫伏表共射电路实验板四.操作方法和实验步骤1. 静态工作点的调整和测量P.2准备工作：(1) 对照电路原理图，仔细检查电路的完整性和焊接质量。
(2) 开启直流稳压电源，将直流稳压电源的输出调整到12V ，并用万用表检测输出电压。
确认后，先关闭直流稳压电源。
(3) 将电路板的工作电源端与12V 直流稳压电源接通。
然后，开启直流稳压电源。
此时，放大电路、处于工作状态。
静态工作点的调整：调节电位器，使Q 点满足要求(I CQ ＝1.5mA)。
·直接测电流不方便，一般采用电压测量法来换算电流。
·测电压时，要充分考虑到万用表直流电压档内阻对被测电路的影响。
晶体管共射极单管放大电路实验报告
实验二 晶体管共射极单管放大器一、实验目的1．学会放大器静态工作点的调式方法和测量方法。
2．掌握放大器电压放大倍数的测试方法及放大器参数对放大倍数的影响。
3．熟悉常用电子仪器及模拟电路实验设备的使用。
二、实验原理图2—1为电阻分压式工作点稳定单管放大器实验电路图。
偏置电阻R B1、R B2组成分压电路，并在发射极中接有电阻R E ，以稳定放大器的静态工作点。
当在放大器的输入端加入输入信号后，在放大器的输出端便可得到一个与输入信号相位相反、幅值被放大了的输出信号，从而实现了电压放大。
三、实验设备1、 信号发生器2、 双踪示波器3、 交流毫伏表4、 模拟电路实验箱5、 万用表四、实验内容1．测量静态工作点实验电路如图2—1所示，它的静态工作点估算方法为：U B ≈211B B CC B R R U R +⨯ 图2—1 共射极单管放大器实验电路图I E ＝EBE B R U U -≈Ic U CE = U CC －I C （R C ＋R E ）实验中测量放大器的静态工作点，应在输入信号为零的情况下进行。
1）没通电前，将放大器输入端与地端短接，接好电源线（注意12V 电源位置）。
2）检查接线无误后，接通电源。
3）用万用表的直流10V 挡测量U E = 2V 左右，如果偏差太大可调节静态工作点（电位器RP ）。
然后测量U B 、U C ，记入表2—1中。
表2—1B2结果记入表2—1中。
5）根据实验结果可用：I C ≈I E ＝EE R U 或I C ＝C C CC R U U - U BE ＝U B －U EU CE ＝U C －U E计算出放大器的静态工作点。
2．测量电压放大倍数各仪器与放大器之间的连接图关掉电源，各电子仪器可按上图连接，为防止干扰，各仪器的公共端必须连在一起后接在公共接地端上。
1）检查线路无误后，接通电源。
从信号发生器输出一个频率为1KHz 、幅值为10mv （用毫伏表测量u i ）的正弦信号加入到放大器输入端。
实验三_晶体管共射级单管放大器实验报告
晶体管共射级单管放大器实验报告实验三姓名：学号：一、题目：晶体管共射级单管放大器二、实验原理: 下图为电阻分压式工作点稳定单管放大器实验电路图。
晶体管共射电路是电压反向放大器。
当在放大器的输入端加入输入信号U后，在放大器的输i出端便可得到一个与U相位相反，幅值被放大了的输i出信号U，从而实现了电压放大。
o实验电路图实验过程三、．1.放大器静态工作点的测量与测试①静态工作点的测量置输入信号U=0，将放大器的输入端与地端短接，然后选i用量程合适的万用表分别测量晶体管的各电极对地的电位U、U和U通过 I=（U-U）/R 由U确定I。
②静态工作点的调试在放大器的输入端加入一定的输入电压U检查输出电压，i U的大小和波形。
若工作点偏高，则放大器在加入交流信o号后易产生饱和失真，若工作点偏低则易产生截止失真。
2.测量最大不失真输出电压将静态工作点调在交流负载的中点。
在放大器正常工作的情况下，逐步加大输入信号的幅度，并同时调节R，w用示波器观察U当输出波形同时出现削底和缩顶现象，o时，说明静态工作点已调在交流负载线的中点。
然后反复调整输入信号，使波形输出幅度最大，且无明显失真时，用示波器直接读出U。
opp3.测量电压放大倍数调整放大器到合适的静态工作点，然后加入输入电压U i，在输出电压U不失真的情况下，测出U和U的有效值，ooi A=U/U iou4.输入电阻R的测量i，R在被测放大器的输入端与信号源之间串入一已知电阻U。
和在放大器正常工作的情况下，用毫伏表测出U is R根据输入电阻的定义可求出i。
R的测量5.输出电阻o测出输出端不接负载的输出电在放大器正常工作条件下，。
压U和接入负载的输出电压U Lo计算出Ro。
U U=R /(R+R L) LL OO 在测试中保证负载接入前后输入信号的大小不变。
四、实验数据 1.调试静态工作点计算值测量值I(mA)U(V)U(V)R(K)U(V)U(V)U(V)测量电压放大倍数2.∞∞ 2.3.静态工作点对电压放大倍数的影响I(mA)U(V)A4.观察静态工作点对输出波形失真的影响管子工失真I（mA）U(V)U波形作状态情况截止失不失放大区真和饱饱和区失真5.测量最大不失真输出电压U(V)U(mV)U(V)I(mA)6.测量输入电阻和输出电阻R(K)R(K)测测计U U UU计算量算量值值值五、实验分析1.输入电压通过晶体管共射级单管放大器放大后的输出电压和输入电压是相位相反，幅值被放大的。
分压偏置式共射极放大电路
分压偏置式共射极放大电路分压偏置式共射极放大电路，这个名字听起来是不是有点让人头疼？不过，别急，我们今天就像捉迷藏一样，轻轻松松地把这个复杂的概念搞明白。
想象一下，你身边有个超级能说的朋友，总能把复杂的事情说得明明白白。
这种电路就像你听的一个小故事，既简单又有趣。
好了，别急着跑，咱们一起捋捋这东西。
先来聊聊这个“共射极放大电路”到底是什么。
共射极听起来像个很高深的名字，但它就是一种常见的电子放大器。
我们用它干嘛呢？放大信号。
就像你拿着一个麦克风，声音可能被放得不够响，大家听得不是很清楚，那怎么办？加个放大器，嗨！声音立马洪亮，大家都能听得见。
放大电路原理上就是这么简单，你给它一个小信号，它帮你放大成大信号，帮你把微弱的东西搞得响亮清晰。
不过，别看它简单，背后可是有学问的。
这里的“共射极”其实指的是电路里那个最重要的连接点。
它就是电流流过的地方，是一个好像中心枢纽的角色。
你可以把它想象成一个中转站，信号从输入端过来，经过放大，最终从输出端出去，顺便还带走了很多有用的信息。
听起来是不是像一台聪明的机器在辛苦工作？再说说这个“分压偏置”，名字一听就让人有点发蒙。
但说白了，它就是为了保证电路里的晶体管能正常工作，给它一个稳定的工作环境。
你要知道，晶体管可不像人类一样能随时适应变化。
它有时候怕电压过高，有时候又怕电压过低。
分压偏置就像一个调皮的小师傅，专门调控电压，保证晶体管工作得又稳又好。
想象一下，一个调皮捣蛋的小孩，如果没人看着，他就会胡乱闹腾；但是一旦有人在旁边稍微管管，他就能在规则里发挥出最大的潜力。
晶体管也是一样，分压偏置的存在，就是为了让它“规规矩矩”地做工作，避免出错。
那这个电路到底怎么工作呢？它的工作原理就像是一场默契的合作。
电流从电源端流进电路，经过一个电阻，接着通过晶体管的集电极，最终流到地线，回到电源。
最神奇的地方在于，当输入信号一进来，晶体管就开始放大了。
要知道，这个放大不是简单的加大音量，而是把微弱的信号变得足够强大，才能让其他电路接收和处理。
实验二、三极管及其单级共射放大电路(一)
五 实验思考题： 1. 总结 Rc、RL 及静态工作点对放大器电压放大倍数的影响。
2. 讨论静态工作点变化对放大器输出波形的影响。
成绩评定：
指导教师签字： 年 月
日
注：1、报告内的项目或内容设置，可根据实际情况加以调整和补充。
2.测量电压放大倍数 在放大器输入端加入频率为 l kHz，Ui ≈ 10 mV 的正弦信号，同时用示波器观察放大器输出电压 Uo 波形，在波形不失真的条件下用交流毫伏表测量下述三种情况下的 Uo 值，并用双踪示波器观察 Uo 和 Ui 的相位关系，记入表 2。 表2 Rc（kΩ） RL（kΩ） Uo（V） AV Ui / Uo 波形
Rw1 100KΩ 20KΩ
Rc 2.4KΩ C2 + 10μF
VCC +12V
+
C1 +
+
Re1
10μF 100Ω Re2 1KΩ
+
Rb12 Vi 20KΩ -
RL 2.4KΩ Ce 100μF -
Vo
图 1 单级共射放大电路
四 实验内容(表格)： 1.测量电路在线性放大状态时的静态工作点 按图 1 所示电路， 接通直流电源前， 先将 Rw 调至最大， 函数信号发生器输出旋钮旋至零。 接通+12V 电源，调节 Rw，使 Ic = 2.0 mA（即 UE = 2.0 V） 。用数字万用表直流电压表档测量 UB、UE、Uc 及用 万用表Ω 档测量 RB11 值，并记入表 1。 表1 测量值 计算值 UB（V） UE （V） Uc （V） Rb11（kΩ） UBE（V） UCE（V） I （ c mA） IB（μA） β
实
验
报
晶体管共射极单管放大电路实验报告
广州大学学生实验报告
图1
在右图电路中，当流过基极偏置电阻的电流远大于晶体管的基极电流时（一般5～10倍），则它
(a) (b)
图2.静态工作点对u O波形失真的影响
R C、R B（R B1、R B2）都会引起静态工作点的变化，如图
的方法来改变静态工作点，如减小R B2，则可使静态工作点提高等。
图3. 电路参数对静态工作点的影响
最后还要说明的是，上面所说的工作点“偏高”或“偏低”不是绝对的，应该是相对信号的幅度而言，如输入信号幅度很小，即使工作点较高或较低也不一定会出现失真。
所以确切地说，产生波形失真是信号幅度与静态工作点设置配合不当所致。
如需满足较大信号幅度的要求，静态工作点最好尽量靠近交流负载线的中点。
图4 输入、输出电阻测量电路
测量时应注意下列几点:
两端没有电路公共接地点，所以测量R两端电压 U R时必须分别测出
U R值。
的值不宜取得过大或过小，以免产生较大的测量误差，通常取R与
应将静态工作点调在交流负载线的中点。
为此在放大器
，用示波器观察
）时，说明静态工作点已调在交流负载线的中点。
然后反复调整输入信号，使波形输出幅度最大，且无明显失真时，用交流毫伏表测出U O（有
理论值中,；而在实际放大倍数中，序号。
