容积旋转调强放疗高能直线加速器

Monaco计划系统Inc参数对全脑同步局部加量容积旋转调强放射治疗计划的影响

学术论著

ZHONGGUOYIXUEZHUANGBEI

15中国医学装备2023年7月第20卷第7期 China Medical Equipment 2023 July Vol.20 No.7

①重庆大学附属三峡医院肿瘤科重庆 404100*通信作者：*******************作者简介：徐珊，女，(1992- )，硕士，工程师，从事医院临床放射物理学工作。[文章编号] 1672-8270(2023)07-0015-07 [中图分类号] R816.1 [文献标识码] A

The effect of Inc parameter in Monaco planning system for VMAT plan with local addition of whole brain synchronization/XU Shan, FANG Zhi-xiang, LIU Li-li, et al//China Medical Equipment,2023,20(7):15-21.

[Abstract] Objective: To study the effect of the parameter of different increment of gantry angle (Inc) in Monaco planning system on volumetric modulated arc therapy (VMAT) plan for multiple brain metastasis. Methods: A total of 19 patients with multiple brain metastases who admitted to hospital were selected, and 4 groups of VMAT plans with different gantry angle (10°, 20°, 30°, 40°) were formulated to each patient based on Monaco 5.11 plan system. The 4 groups were named as group Inc10, group Inc20, group Inc30 and group Inc40, respectively. The planned target doses, the doses of organ at risk (OAR), the monitor units (MU), the number of control point, the execution times of plan and the γ pass rates of plans were compared among different groups. Results: In the planning gross tumor volume (PGTV), planning tumor volume (PTV) and the remaining part of the PTV minus PGTV expansion by 2 cm (PWP), there was no significant difference in the parameters between group Inc20 and group Inc30, while the differences of D2, D50, HI and CI between group Inc40 and group Inc30 were significant (tPGTV=-3.873, t=-3.046, t=-2.417, t=4.304, tPTV=-3.564, t=-4.789, t=2.324, t=4.002, tPWP=-4.779, t=-4.639, t=2.138, t=-4.272, P<0.05), respectively. The means of brain stem, spinal cord, optic nerve and optic chiasm of group Inc20 were the lowest, which were respectively 44.71 Gy, 41.11Gy, 41.25 Gy and 41.36 Gy. There was significant difference in the dose of optic chiasm between group Inc40 and group Inc30 (t=-4.136, P<0.05), and the differences of the dose of eye lens among group 10Inc, group 40Inc and group 30Inc were significantly (t=2.853, t=-2.143, P<0.05). The means of MU, control point and the execution time decreased with the increasing of Inc values. The results of plan verification showed that there were significant differences in PGTV under the standards of 2%/2mm and 3%/2mm, and PTV under the standard of 3%/2mm and 3%/3mm between group Inc30 and group Inc10 (t=-2.177, t=-2.914, t=2.969, t=5.226, P<0.05), respectively. The comparison of analysis results of PGTV and PTV indicated that the highestγ pass rate respectively occurred in group Inc40 and group Inc10. Conclusion: For patients with multiple brain metastases, the VMAT radiotherapy plan with local addition of whole brain synchronization can comprehensively consider the clinical requirement, the execution efficiency of plan and the analytic result of plan validation, and the default value 30° is recommended as the Inc value of optimal parameter.[Key words] Multiple brain metastases; Volumetric modulated arc therapy (VMAT); Increment of gantry angle (Inc)[First-author’s address] Department of Oncology, Chongqing University Three Gorges Hospital, Chongqing 404100, China.[摘要] 目的：研究Monaco计划系统中不同机架角度增量(Inc)参数对多发脑转移容积旋转调强治疗(VMAT)计划的影响。方法：选取医院收治的19例多发脑转移患者，基于Monaco 5.11计划系统为每例患者制定有不同机架角度(10°、20°、30°和40°)的4组VMAT放射治疗计划，分别设为Inc10组、Inc20组、Inc30组和Inc40组。比较各组计划靶区剂量、危机器官(OAR)剂量、机器跳数、控制点数、计划执行时间以及计划验证γ通过率。结果：在计划大体肿瘤体积(PGTV)、计划靶区体积(PTV)和计划靶区PTV减去PGTV外扩2 cm后的剩余部分(PWP)中，Inc20组与Inc30组参数差异均无统计学意义，而Inc40组与Inc30组2%、50%靶区体积的受照剂量(D2、D50)、均匀性指数(HI)和适形指数(CI)参数相比较，差异均有统计学意义(tPGTV=-3.873，t=-3.046，t=-2.417，t=4.304；tPTV=-3.564，t=-4.789，t=2.324，t=4.002；tPWP=-4.779，t=-4.639，t=2.138，t=-4.272；P＜0.05)。脑干、脊髓、视神经、视交叉的均值均在Inc20组最低，分别为44.71 Gy、

肝癌的放射治疗技术IMRT和VMAT的比较

肝癌是一种严重威胁人们生命健康的疾病，对于这种恶性肿瘤的治疗常常需要多种综合手段。放射治疗是肝癌治疗的重要方式之一，其中IMRT（调强放射治疗）和VMAT（容积调强弧形放疗）是目前常用的两种放射治疗技术。本文将比较这两种技术的优缺点，为医生和患者提供选择参考。

一、IMRT和VMAT技术的基本原理

1. IMRT技术

IMRT技术是通过计算机控制的束束调强，通过给予肝癌患者精确的辐射剂量分布，以减少对正常组织的损伤，并提高肿瘤的控制率。IMRT的基本原理是将治疗所需的放射剂量分解为多个射束，每个射束的辐射强度由计算机根据患者的三维CT图像和射束入射方向进行优化计划。这种技术可实现对肝癌的精确辐射治疗，是一种精准度高的放疗技术。

2. VMAT技术

VMAT技术是一种利用旋转加速器的射束调强放疗技术，通过以弧线运动的方式给予患者精确的剂量分布。VMAT技术具有射束旋转速度快、治疗时间短的特点，有效降低了患者的不适感和运动模糊，提高了治疗的精确性和安全性。VMAT技术在肝癌治疗中应用广泛，尤其适用于那些肿瘤位置不规则或者紧邻食管等重要器官的治疗。二、IMRT和VMAT技术的优缺点对比

1. IMRT技术的优点

（1）精确度高：IMRT技术可以更加准确地适应肝癌的形态变化，减少对正常组织的损伤，可以更好地保护周围器官的功能。

（2）放疗效果好：IMRT技术具有较高的生物等效剂量，可以提高肝癌的治疗效果，提高患者生存率。

（3）计划复杂度可控：IMRT治疗计划复杂度可根据患者的具体情况进行调整，更加灵活和个性化。

2. IMRT技术的缺点

（1）治疗时间较长：IMRT技术中需要调整多个射束以适应肿瘤的变化，治疗时间较长，因此对于需要多次治疗的患者来说，需要经受较长时间的辐射。

（2）远距离辐射：IMRT技术中的某些射束可能需要穿越大量正常组织才能达到肿瘤，会增加对正常组织的照射量。

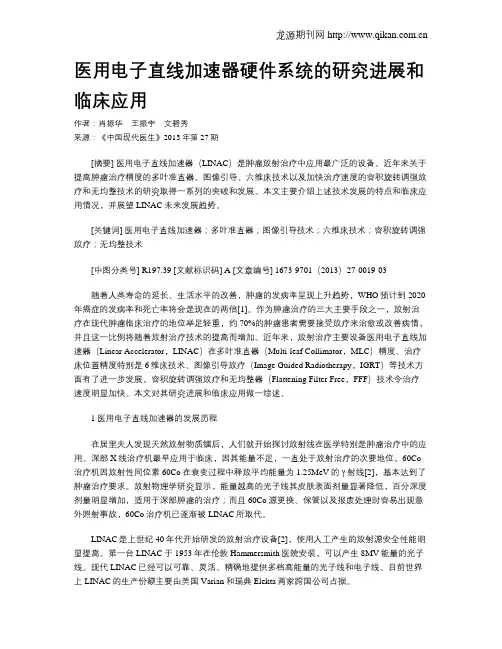

医用电子直线加速器硬件系统的研究进展和临床应用
