不锈钢自吸式气液混合泵操作规程
不锈钢自吸式气液混合泵操作规程
1范围
1.1 本标准规定了动力分场废水处理站不锈钢自吸式气液混合泵操作的技术条
件和要求。
1.2 本标准适用于平安高精铝业有限公司动力分场废水处理站不锈钢自吸式气
液混合泵操作。
2 内容
2.1概述
QY ( B ）、QYL ( B ）型泵是一种卧式安装的自吸式气液混合泵系列产品，QY ( B ）
采用特配电机直联式结构，QYL ( B ）采用标准电机联轴器连接形式。该泵的过
流部件全部采用不锈钢材料精铸制成。
气液混合泵的吸水口可以利用负压作用吸入气体，所以无需采用空气压缩机和大
气喷射器。高速旋转的泵叶轮将液体与气体混合搅拌，所以无需搅拌器和混合器。
由于泵内的加压混合，气体与液体充分溶解，溶解效率可达80 ～100 ％。所以
无需大型加压溶气罐或昂贵的反应塔即可制取高度溶解液。一台气液混合泵即可
进行气液吸引、混合、溶解并直接将高度溶解液送至使用点。因此，使用气液混
合泵，可以提高溶气液制取效率、简化制取装置、节省场地、大幅降低初次投资、
节省运行成本及维护费用。
2.2应用范围
本产品适用于液体输送、气液混合搅拌、循环和增压。典型应用：气浮处理设备、
臭氧水制取设备、富氧水制取设备、生化处理设备等；各种温度调节装置的热媒、
冷媒循环移送；
各种过滤装置；
从地下储罐抽取或高压输送汽油、稀释液、各种溶剂等低粘度液体；清水、纯水、
食品、化学液、废掖等的喷雾处理；
断续运转、水锤、背压急剧变化等苛刻用途。如：小型蒸汽锅炉、高楼给水、向
高压罐高压注水、由真空罐吸引；
从河流或储水罐等采取样水、移送发泡性液体、易于出现气窝的长横管路中的输
送。
2.3运行条件
稀薄、干净、低粘度液体； pH 范围为3 ～ 9 ；
液体温度：一15 ℃～＋l20 ℃ ； 最高环境温度：+ 40 ℃ ；
气液体积比约为1 : 9 （吸气量为8 ～10 % )；
自吸高度为9 一NPSH ( m ）。
2.4使用与操作
2.4.1操作步骤：
初次运转之前必须先往泵内灌满引水，然后将进口及出口阀全开，将进气阀及出
口压力计关闭后短暂接通泵的电源，确认泵的旋转方向正确无误之后再进入正式
运转。以后在正常运转时，接通电源之前一定要关闭进气阀（手动控制时）。
N逐渐调小进口控制阀，直到真空表负压显示为一100mmhg ～ +0.3kg／cm2，然
后开启吸气阀。打开出口压力计的止回阀，调整出口管路控制阀，直到达到设定
的出口压力。
对进口管路控制阀、吸气阀、出口管路控制阀进行微调，直到液流量、气流量和
出口压力达到预定数值。气体注入量约为注水量的7-8 % ，最多不超过10 ％。
例；注水量30l／min 时注气量为2.4-3.1l / min；
注水量501 / min 时注气量为40 - 50 l／min。
水流量、进气量及出口压力达到设定数值之后即可正常运转。5 ）停止泵的运转
时，必须先关闭吸气阀，然后关泵。
2.4.2注意事项
随着泵的吸气量的增加，排出流量和压力会随之逐渐降低，吸气量超过一定限度
时泵会出现断流，即失去作用。
在选用气液混合泵时，请参见泵的性能曲线图。泵的吐出压力根据用途设定，臭
氧水混合用一般设定为2- 3kgf / cm2，溶气气浮、加氧处理用途一般为3.5～
4kgf / cm2 ，气体的注入比率为7 - 8 ％时，请选用大于实际吐出流量的泵。
产生微气泡所需的出口压力通常不超过4kgf / cm2，压力超过4kg／cm2时气泡
的直径和溶气量并无大的变化，只会减少溶气液吐出量并增加泵的动力消耗。

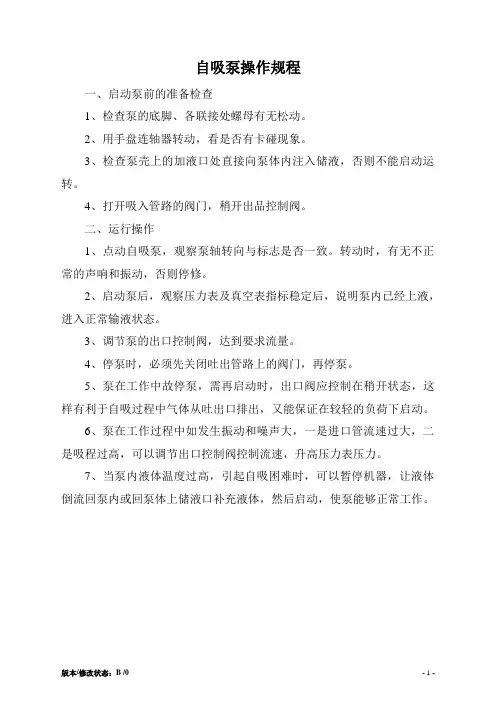

自吸泵操作规程
自吸泵操作规程
一、启动泵前的准备检查
1、检查泵的底脚、各联接处螺母有无松动。
2、用手盘连轴器转动，看是否有卡碰现象。
3、检查泵壳上的加液口处直接向泵体内注入储液，否则不能启动运转。
4、打开吸入管路的阀门，稍开出品控制阀。
二、运行操作
1、点动自吸泵，观察泵轴转向与标志是否一致。
转动时，有无不正常的声响和振动，否则停修。
2、启动泵后，观察压力表及真空表指标稳定后，说明泵内已经上液，进入正常输液状态。
3、调节泵的出口控制阀，达到要求流量。
4、停泵时，必须先关闭吐出管路上的阀门，再停泵。
5、泵在工作中故停泵，需再启动时，出口阀应控制在稍开状态，这样有利于自吸过程中气体从吐出口排出，又能保证在较轻的负荷下启动。
6、泵在工作过程中如发生振动和噪声大，一是进口管流速过大，二是吸程过高，可以调节出口控制阀控制流速，升高压力表压力。
7、当泵内液体温度过高，引起自吸困难时，可以暂停机器，让液体倒流回泵内或回泵体上储液口补充液体，然后启动，使泵能够正常工作。
版本/修改状态：B /0- 1 -。
自吸泵操作规程
自吸泵操作规程一、概述自吸泵是一种常用的离心泵，具有自吸能力，适用于各种液体的输送和抽取。
为了确保自吸泵的正常运行和安全使用，制定了以下的自吸泵操作规程。
二、安全注意事项1. 在操作自吸泵之前，必须熟悉自吸泵的结构、性能和操作规程，并严格按照规程进行操作。
2. 操作人员必须穿戴好安全防护装备，包括安全帽、防护眼镜、防护手套等。
3. 在操作自吸泵时，禁止戴长发、宽松衣物或者佩戴饰品，以免发生危险。
4. 在操作自吸泵之前，必须检查自吸泵的电源是否正常，电气设备是否完好。
5. 操作人员必须熟悉自吸泵的紧急停机装置和应急处理措施，以应对突发情况。
三、操作步骤1. 开启电源：确保电源开关处于关闭状态，然后接通电源。
2. 检查泵体：检查自吸泵的泵体是否有异物或者堵塞，如有需要清理。
3. 检查密封件：检查自吸泵的密封件是否完好，如有破损需要更换。
4. 加注液体：在自吸泵的进口处加注液体，液位应高于泵体。
5. 开启自吸泵：按下自吸泵的启动按钮，自吸泵开始工作。
6. 观察运行情况：在自吸泵运行过程中，观察泵体是否有异常震动、噪音或者温度过高等情况。
7. 检查出口压力：检查自吸泵的出口压力是否在正常范围内，如有异常需要及时处理。
8. 停止自吸泵：当不需要使用自吸泵时，按下自吸泵的停止按钮，自吸泵停止工作。
9. 切断电源：关闭自吸泵的电源开关，切断电源。
四、故障处理1. 自吸泵无法启动：检查电源是否正常，检查电机是否损坏，如有问题需要及时维修或更换。
2. 自吸泵运行不稳定：检查泵体是否有异物或者堵塞，检查密封件是否完好，如有问题需要清理或更换。
3. 自吸泵出口压力异常：检查出口管道是否堵塞，检查阀门是否正常，如有问题需要清理或更换。
4. 自吸泵有异常噪音或震动：检查泵体是否有异物或者松动部件，如有问题需要清理或紧固。
五、定期维护1. 定期检查自吸泵的电气设备、密封件和轴承等部件，如有破损或者松动需要及时维修或更换。
2. 定期清洗自吸泵的泵体和进出口管道，防止堵塞和积垢。
自吸泵操作说明
自吸泵操作说明自吸泵是一种常用的抽水设备，它具有自吸能力，能够在启动前不需要灌引水，就能自动将液体吸入泵内。
为了确保自吸泵的安全、高效运行，以下为您详细介绍自吸泵的操作方法及注意事项。
一、自吸泵的结构及工作原理自吸泵主要由泵体、叶轮、泵轴、密封装置、自吸装置等部分组成。
其工作原理是：在启动前，泵体内存有一定量的液体。
启动电机后，叶轮高速旋转，产生离心力，使液体被甩出叶轮，同时在叶轮中心形成负压。
由于负压的存在，空气被吸入泵内，与液体混合形成气液混合物。
随着叶轮的不断旋转，气液混合物被排到泵外，直到将泵内的气体全部排出，完成自吸过程，从而实现液体的连续输送。
二、自吸泵的操作前准备1、检查泵的外观是否有损坏，各连接部位是否紧固。
2、确认电机的转向是否正确，可通过点动电机来观察。
3、检查泵的进出口管道是否连接牢固，无泄漏。
4、确保泵腔内充满液体，如果初次使用或长时间未用，应先灌引水。
5、检查泵的润滑油是否充足，油质是否良好。
三、自吸泵的启动操作1、打开进口阀门，使液体能够顺利进入泵内。
2、按下启动按钮，启动电机。
3、观察泵的运行情况，包括声音、振动、压力等，如有异常应立即停机检查。
4、待泵运行平稳后，逐渐打开出口阀门，调节流量至所需值。
四、自吸泵的运行监控1、定期检查泵的进出口压力，确保在正常范围内。
2、注意观察泵的密封处是否有泄漏，如有泄漏应及时处理。
3、检查电机的温度是否过高，一般不应超过 70℃。
4、监听泵的运行声音，如有异常杂音，应停机检查。
五、自吸泵的停机操作1、逐渐关闭出口阀门，然后按下停机按钮，停止电机运转。
2、关闭进口阀门，防止液体倒流。
六、自吸泵的维护保养1、定期更换润滑油，一般每运行 500 小时更换一次。
2、定期检查叶轮、泵轴等部件的磨损情况，如有磨损应及时更换。
3、清理泵内的杂物和污垢，保持泵的清洁。
4、检查密封件的磨损情况，必要时更换密封件。
七、常见故障及解决方法1、自吸泵不吸水可能原因：进口管道漏气、泵内未灌满液体、叶轮损坏等。
不锈钢自吸式泵的调试知识
不锈钢自吸式泵的调试知识
不锈钢自吸式泵的调试知识：
一、起动及操控
一、点动自吸式泵，注意泵轴的转向是不是准确。
二、注意运转时有无异常的声响与震动。
三、注意压头表及真空表读数，起动后当压头表及真空表的读数通过一段时间的波动而指示平稳后，说明泵内已经上液，进入正确输液作业。
四、在泵进入正确输液作业前即自吸式流程中，应较为注意泵内水温升高状况，如果这个流程过长，泵内水温太高，则停泵检查其因素。
五、如果泵内介质温度太高而引起自吸式困难，那么可以暂时停车，利用吐出管线中的介质倒流回泵内或向泵体上加储液口处直接向泵内补充介质，使泵内介质降温，然后起动即可。
六、泵在运转流程中如产生强烈震动与异响，有可能是泵产生气蚀所致，气蚀发生的因素有两种：一是进口管流速过大，二是吸程太高。
流速过大时可调节出口调整阀，升高压头表读数，在进口管线有堵塞时则应及时排除;吸程太高时可适当减低泵的装配高度。
七、泵在运转流程中因故停泵，需再起动时，出口调整阀应稍开(不要全闭)，这样既有利于自吸式流程中汽体从吐出口排出，又能确保尖在较轻的负责下启用。
八、注意检查管线系统有无渗漏状况。
二、停泵
一、首先务必阻断吐出管线上的闸阀。
二、使泵停止运转。
三、在寒冷季节，应浆泵体内的储液与轴承体冷却室内的水放空，预防冻裂机件。
自吸泵操作规程
自吸泵操作规程自吸泵是一种常见的泵类设备，具有自吸能力，能够在无水情况下自行吸取液体，并将其输送至指定位置。
自吸泵广泛应用于农业、水利工程、建筑施工、石油化工等领域。
为了保障自吸泵的正常运行和使用安全，制定一份自吸泵操作规程是非常必要的。
一、自吸泵操作前的准备工作1.检查自吸泵主机的外观和内部结构，确保其没有受损或未来得及维修的故障。
2.检查自吸泵吸入接口与输送接口之间的管道和阀门是否畅通，检查吸入的液体是否符合自吸泵的输送要求。
3.检查电源线路和开关按钮是否正常运作。
4.检查自吸泵附带的电机油和润滑油是否充足，需要根据自吸泵的使用背景和环境来选择适合的润滑品牌。
5.清理自吸泵滤网，以保证其正常的吸水效果。
二、自吸泵操作时的注意事项1.操作前，要先将自吸泵的电源接好，确认电源线路正常后，按下开关按钮。
2.启动自吸泵前，应首先打开自吸泵进水口的甬道阀门，让自吸泵吸入足够的水。
3.启动自吸泵后，观察水位高度，若水位高度大于进水口，则需打开降压补水泵，让自吸泵持续工作。
4.回收液体时，应按照自吸泵的流量规定来选择正确的回收容器，以避免自吸泵超载或吸入长时间的空气而损坏。
5.在自吸泵运行期间，每15分钟应检查一次其电机的温度和润滑油的量，确保其正常运转。
三、自吸泵操作后的注意事项1.操作完成后，先切断自吸泵的电源，然后将其喇叭形水头上的液体全部放空。
2.清洁自吸泵的各个零部件，以消除污垢和残留液体。
3.检查自吸泵的滤芯和灌装接头，以及各个管道和阀门的密封情况。
4.检查自吸泵的电缆、电机和电器设备，以确保其无损伤且处于正常运转状态。
5.将自吸泵放置在干燥通风的地方，以便于其下次使用。
在放置期间不放置重物或堆积物，以免自吸泵受到磨损或受压。
四、自吸泵的安全操作规范1.禁止人员将手伸入自吸泵或进出水面深度，以避免意外发生。
2.自吸泵必须立于安全、单独的电源线路上，并有专人进行操作，切勿滥用或超负荷使用自吸泵。
自吸泵操作规程
自吸泵操作规程一、引言自吸泵是一种常用的离心泵，广泛应用于工业、农业、建筑等领域。
为了确保自吸泵的正常运行和安全操作，制定本操作规程。
二、设备概述自吸泵是一种能够自动吸入液体并将其输送出去的离心泵。
它具有自吸能力，无需外部引水，适用于输送清水、污水、化学液体等。
三、安全注意事项1. 操作人员应经过相关培训，并熟悉自吸泵的工作原理和操作规程。
2. 在操作自吸泵前，必须佩戴个人防护装备，如安全帽、防护眼镜、防护手套等。
3. 确保自吸泵周围通风良好，并保持工作场所整洁。
4. 在操作自吸泵时，禁止穿着松散的衣物或长发，以免被卷入泵内。
5. 在操作自吸泵前，应检查电源是否正常，确保接地良好。
6. 禁止将手指或其他物体伸入运行中的自吸泵内。
四、操作步骤1. 准备工作a. 确保自吸泵的电源已接通，并处于正常工作状态。
b. 检查自吸泵的进出口阀门是否处于关闭状态。
c. 检查自吸泵的各部件是否完好，如轴承、密封件等。
d. 确保自吸泵的进口管道已连接到液体源。
2. 启动自吸泵a. 打开进口阀门，确保自吸泵进口通畅。
b. 打开自吸泵的电源开关。
c. 观察自吸泵的运行状况，确保无异常振动和噪音。
d. 若自吸泵无法自动启动，可手动旋转泵轮，直至泵内形成真空。
3. 调整自吸泵a. 根据实际需求，调整自吸泵的流量和扬程。
b. 通过调节进出口阀门的开启程度，控制自吸泵的出口压力。
4. 停止自吸泵a. 关闭自吸泵的电源开关。
b. 关闭进口阀门，切断液体供应。
c. 等待自吸泵完全停止运行后，方可进行维护和检修。
五、日常维护1. 定期检查自吸泵的各部件，如轴承、密封件等，确保其正常工作。
2. 清洁自吸泵外壳，并及时清除泵内的杂物和堵塞物。
3. 定期更换自吸泵的润滑油，并按照说明书进行润滑。
4. 若发现自吸泵存在异常噪音、振动或温度过高等情况，应立即停机检修。
六、故障排除1. 若自吸泵无法启动，首先检查电源是否正常，然后检查电机是否损坏。
自吸泵操作规程
自吸泵操作规程一、概述自吸泵是一种常用的离心泵，具有自吸功能，适合于各种液体的输送和排放。
为了确保自吸泵的正常运行和安全操作，制定了以下操作规程。
二、安全注意事项1. 操作人员必须熟悉自吸泵的结构、性能和操作规程，严禁未经培训人员操作自吸泵。
2. 在操作自吸泵前，必须检查自吸泵的周围环境是否安全，确保没有杂物和障碍物。
3. 操作人员必须穿戴好个人防护装备，包括安全帽、防护眼镜、防护手套等。
4. 在操作自吸泵时，应保持工作区域整洁，防止滑倒和摔伤。
5. 在操作自吸泵前，必须切断电源，并在操作结束后拔掉电源插头。
三、操作步骤1. 开始操作前，检查自吸泵的进、出口阀门是否打开，泵体是否有异物，机电是否正常工作。
2. 打开自吸泵的电源开关，确认机电正常运转后，逐步打开进口阀门，使泵体充满液体。
3. 当液体充满泵体后，关闭进口阀门，再打开出口阀门，使液体流出。
4. 观察自吸泵的压力表，确保压力在正常范围内，如超过正常范围应即将停机检查。
5. 在自吸泵运行过程中，应定期检查泵体温度、润滑油温度和液位，确保运行正常。
6. 如果需要停机，先关闭出口阀门，再关闭电源开关，确保自吸泵停机后无液体流出。
四、故障处理1. 如果自吸泵浮现异响或者振动，应即将停机检查，查明原因后进行修理。
2. 如果自吸泵无法正常启动，应检查电源是否正常，机电是否损坏，并及时修理。
3. 如果自吸泵浮现漏液现象，应检查密封件是否磨损或者老化，如有必要，更换密封件。
4. 如果自吸泵浮现液体流量减少或者压力下降，应检查进口阀门是否打开，泵体是否有杂物阻塞。
五、维护保养1. 每天使用自吸泵前，应检查润滑油的油位和油质，如有需要，及时添加或者更换润滑油。
2. 定期清洗自吸泵的滤网和进、出口阀门，防止杂物阻塞和影响泵的正常运行。
3. 定期检查自吸泵的密封件和轴承，如有磨损或者故障，及时更换或者修理。
4. 在自吸泵长期不使用时，应将泵体内的液体排空，以防止泵体生锈。
自吸泵操作规程
自吸泵操作规程一、引言自吸泵是一种常用的工业设备，广泛应用于水处理、化工、石油、农业等领域。
为了确保自吸泵的正常运行和安全操作，制定本操作规程，以提供操作人员正确操作自吸泵的指导。
二、适用范围本操作规程适用于所有使用自吸泵的操作人员。
三、操作环境1. 操作人员应确保操作环境干燥、通风良好，避免有害气体和易燃物质的存在。
2. 操作人员应穿戴符合安全要求的工作服、防护鞋和安全帽，并佩戴防护手套和护目镜。
四、操作前准备1. 操作人员应仔细阅读自吸泵的操作手册，了解自吸泵的结构、性能参数和操作要求。
2. 检查自吸泵的电源线是否接地良好，电气线路是否正常。
3. 检查自吸泵的进出口阀门是否处于关闭状态。
4. 检查自吸泵的密封件是否完好，如有磨损或老化应及时更换。
五、操作步骤1. 打开自吸泵的电源开关，确保电源指示灯亮起。
2. 按照操作手册的要求，调整自吸泵的流量和扬程。
3. 打开自吸泵的进口阀门，确保进水管道通畅，无堵塞或漏水现象。
4. 按下自吸泵的启动按钮，观察自吸泵是否正常启动，并注意观察运行时的噪音和振动情况。
5. 当自吸泵正常运行后，逐渐打开出口阀门，调整出水流量。
6. 在操作过程中，如发现自吸泵有异常噪音、振动或温度过高等情况，应立即停止运行，并进行检查和维修。
7. 操作结束后，先关闭出口阀门，再关闭进口阀门。
8. 关闭自吸泵的电源开关，确保电源指示灯熄灭。
六、安全注意事项1. 操作人员严禁戴手套、衣袖等松散物品操作自吸泵，以免被卷入或缠绕。
2. 操作人员禁止将手伸入自吸泵的进出口，以免发生意外伤害。
3. 操作人员在操作自吸泵时，应保持专注，不得进行其他无关操作。
4. 操作人员发现自吸泵有异常情况时，应及时停止运行，并向上级报告。
5. 禁止在自吸泵运行过程中进行维修和清洁操作，必须在停机状态下进行。
七、紧急情况处理1. 发生自吸泵泄漏、火灾等紧急情况时，操作人员应立即按照现场应急预案进行处理，并及时报警。
自吸泵操作规程
自吸泵操作规程一、引言自吸泵是一种常见的离心泵，广泛应用于工业、农业、建造、市政等领域。
为了确保自吸泵的安全操作和有效运行，制定本操作规程，明确自吸泵的操作步骤、注意事项和维护要求。
二、适合范围本操作规程适合于所有使用自吸泵的工作人员。
三、操作步骤1. 准备工作a. 确保自吸泵的周围环境干净、整洁，没有杂物和障碍物。
b. 检查自吸泵的进出口阀门是否处于关闭状态。
c. 检查自吸泵的电源是否正常，并确保接地良好。
2. 启动自吸泵a. 打开自吸泵的电源开关。
b. 检查自吸泵的运行方向是否正确，确保叶轮逆时针旋转。
c. 缓慢打开自吸泵的进口阀门，使泵内充满液体。
d. 打开自吸泵的出口阀门，逐渐增加出口阀门的开度，使泵的流量达到设计值。
3. 监测运行状态a. 观察自吸泵的压力表和流量表，确保压力和流量在正常范围内。
b. 检查自吸泵的运行声音是否正常，如有异常声音应及时停机检修。
c. 定期检查自吸泵的轴承温度，确保温度不超过规定范围。
4. 停机操作a. 关闭自吸泵的出口阀门，逐渐关闭进口阀门，减小流量。
b. 断开自吸泵的电源开关。
四、注意事项1. 操作人员必须熟悉自吸泵的结构、原理和操作规程，严禁未经培训人员操作自吸泵。
2. 在操作自吸泵前，必须检查自吸泵的周围环境是否安全，确保没有危（wei）险物品和障碍物。
3. 在启动自吸泵前，必须确保进出口阀门处于关闭状态，以免造成液体泄漏或者其他意外情况。
4. 在自吸泵运行过程中，操作人员应时刻注意压力和流量的变化，如发现异常应及时采取措施。
5. 在停机操作时，应先关闭出口阀门，再逐渐关闭进口阀门，以减小流量和压力，避免冲击和损坏自吸泵。
6. 定期对自吸泵进行维护保养，包括清洗过滤器、润滑轴承、检查密封件等，确保自吸泵的正常运行。
五、维护要求1. 按照自吸泵的使用频率和工作环境，制定合理的维护计划，并严格执行。
2. 定期清洗自吸泵的进口过滤器，防止杂物阻塞泵体。
3. 检查自吸泵的轴承润滑情况，定期添加润滑油。
自吸泵操作规程
自吸泵操作规程
一、自吸泵操作流程：
二、自吸泵启运风险提示：
1、操作人、监护人是否人数符合要求，是否持有上岗证，是否需要监护。
查看机泵周围是否宽敞，是否有其它物品摆放。
2、对设备流程进行检查，是否有异常并及时处理；物料、劳保用品是否准备齐全、符合要求。
3、泄漏：启停泵流程倒错，造成系统压力突然升高，易发生管线或法兰泄漏事故。
4、触电：停送电操作、检查、接地不良或电线裸露、易发生触电事故。
5、机械伤害：劳动保护穿戴不符合要求，头发、衣角卷入旋转部位，易造成人员伤害事故，操作时站位不正确，工具滑脱，易发生工具伤人、人员滑倒碰伤等事故。
6、设备损坏：固定螺栓松动造成机泵震动过大，机泵运行不平稳；机泵不同心，轴承缺油，易发生轴承损坏，烧电机事故。
三、自吸泵操作规程：
四、应急处置程序：
1、若有人受伤，立即撤离不安全地点并进行紧急处理。
若伤势严重，拨打“120”紧急救助。
2、若有人触电，按触电应急处置程序进行紧急处理。
3、若发生刺漏时，立即停泵，关闭相关闸门，处理完毕后再启泵。
4、若机泵启动后有异常，立即停泵，启备用泵。
汇报并立即进行处理。
