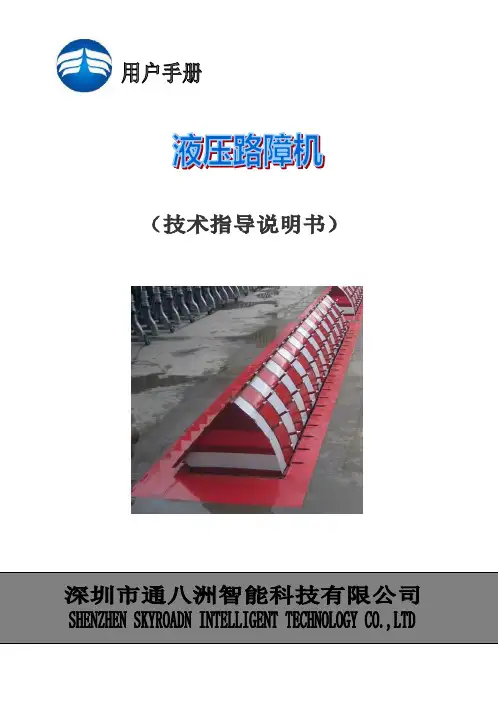

全自动液压升降式路障的使用说明书
深圳通八洲路障机说明
前言感谢您使用深圳通八洲液压路障机。
为了使您能够对该产品使用得心应手，并能充分发挥其优越性能，务必请您仔细阅读本说明书，并真诚欢迎来函、或来电本公司咨询有关使用情况、或使用中出现的问题；愿本产品能为您带来称心如意的满足。
路障机广泛应用于公路收费站、检查站、监狱、机场、政府机关、使馆、军事基地、海关、银行、工矿企业、港口、仓库、停车场及一切需要限制车辆通行的地方等，控制车辆出入的场所；值班人员通过控制系统发出指令，由液压传动使路障装置快速升降,车辆通过后，经电感检测自动指令路障装置或者手动按钮操作使路障机快速升降;以达到控制车道、大门放行或封闭，有效防止车辆强行冲卡的目的。
该产品采用液压驱动技术强制性拦截，承重、抗撞能力强，操作简便、灵活，液压传动，动作平稳、快捷、噪声低，通行能力强，安全可靠, 承载能力强、升降平稳等优点。
路障机可与挡车道闸、智能卡收费管理系统及门禁考勤系统配套使用，组成完善的道口管理系统。
（按用户要求增设）安全提示：★本产品只能用于一些规定的场所. 如果用于一些没有明确说明的场所，会对本产品造成损坏并可能产生危险；★如果由于不正确使用或者使用频率超过规定的范围造成的损坏，通八洲不承担责任；★不能将设备安装在可燃（爆）气体附近，易燃（爆）气体会对设备有一定的安全隐患；★如果在安装SN-LD/LB系列产品或以及相应的附件时不遵守安装事项，并由此造成变形等后果，通八洲将不会对此负责；★必须遵守安装所在地有效的现行条例，在系统上做连线时，必须先切断电源；确定做好设备接地；★不能对SN-LB/LD自动系统做任何形式上的更改；安装人员须给予使用者技术方面必要的支持和培训,包括在紧急状况下的手动操作；★在设备运动动作时，不允许人靠近设备；使用者禁止通过任何方式进行维修，必须联系有维修资格的人；★任何在使用说明中没有被清楚标出的项目是不被允许的。
目录一、概述 (1)1、路障机系统组成 (1)2、外形尺寸 (1)3、主要技术参数 (1)二、工作原理 (2)1、路障机主机架 (2)2、液压系统 (2)3、电气控制系统 (2)4、功能介绍 (2)5、产品特点 (2)6、接线示意图说明 (2)三、安装须知 (3)1、线材用量 (3)2、接线示意图 (3)四：施工示意图 (4)1、地基挖坑 (4)2、排水系统 (4)3、排水方法 (4)4、施工示意图 (4)五、安装、调试 (4)1、安装位置 (4)2、管线连接 (4)3、整机测试运行 (4)4、路障机加固 (5)六、路障机使用方法 (5)七、使用与保养 (5)1、日常使用与保养 (5)2、500小时保养 (5)3、3500小时保养 (6)八、常见故障及其排除 (6)常见故障原因和排除方法见表5-1 (6)本说明书为公司最新产品的使用说明书，公司保留对产品的改进和说明书的更新而不另行告知的权利。

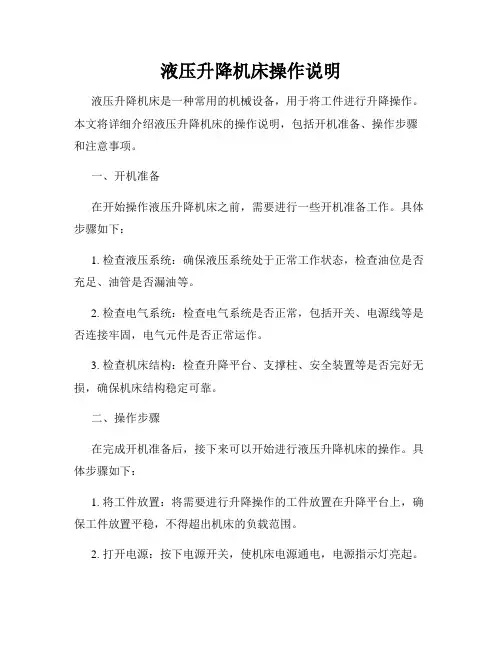

液压升降机床操作说明
液压升降机床操作说明液压升降机床是一种常用的机械设备，用于将工件进行升降操作。
本文将详细介绍液压升降机床的操作说明，包括开机准备、操作步骤和注意事项。
一、开机准备在开始操作液压升降机床之前，需要进行一些开机准备工作。
具体步骤如下：1. 检查液压系统：确保液压系统处于正常工作状态，检查油位是否充足、油管是否漏油等。
2. 检查电气系统：检查电气系统是否正常，包括开关、电源线等是否连接牢固，电气元件是否正常运作。
3. 检查机床结构：检查升降平台、支撑柱、安全装置等是否完好无损，确保机床结构稳定可靠。
二、操作步骤在完成开机准备后，接下来可以开始进行液压升降机床的操作。
具体步骤如下：1. 将工件放置：将需要进行升降操作的工件放置在升降平台上，确保工件放置平稳，不得超出机床的负载范围。
2. 打开电源：按下电源开关，使机床电源通电，电源指示灯亮起。
3. 调节油位：根据需要进行油位的调节，通常通过液压泵上的阀门进行调节。
4. 控制开关操作：根据需要进行升降操作的高度选择，通过升降控制开关进行操作。
控制开关通常有向上、向下、停止三个按钮，操作简便。
5. 完成升降操作：根据工件的需要，通过控制开关将工件升降至相应高度，并在达到目标高度后停止操作。
三、注意事项在进行液压升降机床操作时，需要注意以下事项，以确保操作的安全和正常进行：1. 严格遵循负载范围：不得超载操作，超载可能导致机床结构损坏或工件滑落等安全问题。
2. 确保平稳升降：在操作过程中，应保持平稳提升或下降，避免急剧变化或冲击，以防工件受损或机床工作不稳定。
3. 注意观察工件情况：在操作过程中，要随时观察工件的情况，确保工件处于正常状态，避免因操作失误或故障导致工件受损。
4. 定期检查和维护：定期对液压升降机床进行检查和维护，包括油管连接、电气元件、液压系统等，确保设备处于正常工作状态。
5. 注意安全操作：在进行液压升降机床操作时，要穿戴好个人防护装备，避免暴露在危险区域，严禁任何不安全的操作行为。
液压升降平台使用说明书
液压升降平台使用说明书固定式液压升降台使用说明书天海欧康科技信息(厦门)有限公司09年4月产品外形图7 6 5 4 83,,图,1(底架 2(滑轮 3.横梁 4(油缸 5(活塞杆 6(剪叉臂 7(工作台 8(电气控制箱产品的主要结构和系统说明固定式液压升降平台(货梯)一般有工作台、剪叉架、底架和电器控制箱;油泵、电动机和电磁阀组成液压动力单元，固定式升降货梯为外置动力单元，固定式升降平台一般内置，也可外置。
一、主要结构升降机的机械结构一般由底座、臂架和工作台三部分组成。
底座采用相应强度钢板焊接而成;底座上平面的铰耳及滑轮用以安装升降臂架。
臂架为剪撑铰链式垂直升降，采用高强度无缝矩形管制作，强度高外形美观;当臂架上下升降运动时，安装在底座上面及工作平台下面的滑槽中滑动。
工作平台为一矩形平台，安装在臂架的上部，随臂架升降作上下垂直运动，其上四周设有安全护栏，护栏下部焊有踢脚板，防止物体滑落伤人。
二、液压系统说明从油泵吸油，推动油缸中的活塞，顶升交叉臂架垂直上升，下降时，压力油在限速阀和流量调节阀的监控下，通过电磁阀流回油箱。
油缸过载时，油泵输出的压力油通过溢流阀(安全阀)直接流回油箱。
为了防止油管破裂发生失控下降事故，每个油缸进油(兼作回油)的管路上，设有单向限速阀，即使在油管破裂的情况下，也能保证以正常的下降速度下降。
(支撑阀操作请看下图,(液压原理见图4()下降速度调节。
顺时针慢，反则快。
限压阀。
顺时针压应急下降钮。
按力增大，反则小。
箭头方向红色警告～用户禁止调按钮。
动限压阀～～～图,附一:液压工作介质(液压油)的使用要求:a. 油泵入口温度最好保持在55?以下。
如以油箱的油温为准，理想的工作温度是30?—45?。
油液在使用温度范围内流动性好，粘度适合，随温度的变化小，泄漏量适当，动力损耗少。
b. 在防火要求高的场合，闪点足够高;在寒冷地区使用时，凝固点足够低。
c. 日常维护:保持环境整洁，正确操作，防止水分、机械杂质、胶状油泥的污染或空气混入。
固定式液压升降机说明书
固定式液压升降机说明书————————————————————————————————作者：————————————————————————————————日期：固定式液压升降机使用说明书诚实守信——奥赛特告用户书尊敬的用户：您好！感谢您对奥赛特公司的信赖和支持。
液压升降机是提高工作效力，保障安全的高空作业设备。
为了您在使用过程中不会因操作不当而引起意外事故，在使用奥赛特液压升降机之前，请仔细阅览本说明书。
当您有疑虑或须进一步了解液压升降台的使用性能时，请直接与本公司联系。
谢谢！本公司遵从持续发展的策略，保留对本册所制订的液压升降平台技术进行不断的更新和改造而不另行通知的权力。
安全须知不合理使用可能导致人员和货物的损失，在下列情况下请勿使用升降台进行高空作业。
一、支腿没有支撑的情况下高空作业二、自然风大于6级的室外高空作业三、升降台在移动时进行的高空作业四、须带电操作的高空作业五、超过额定载荷情况下的高空作业六、自行改制过的液压升降台进行高空作业目录固定式液压升降机产品说明·········································４电气原理图 (6)操作和使用常识 (7)安全须知 (8)故障及排除 (8)保养须知 (10)包装与运输 (10)固定式液压升降台的安装方法 (10)装箱单 (13)检验单 (14)客户意见反馈表 (15)一、固定式液压升降机系统产品说明：我公司生产的sjg型系列固定式的液压升降平台，升降稳定性好,适用于货物举升。

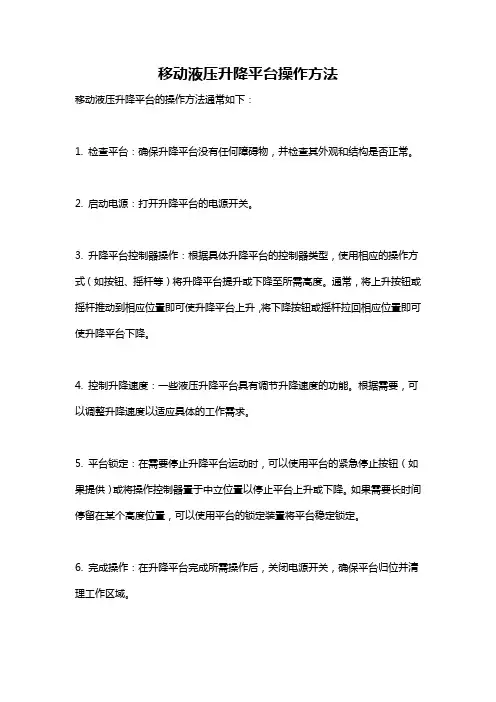

移动液压升降平台操作方法
移动液压升降平台操作方法
移动液压升降平台的操作方法通常如下：
1. 检查平台：确保升降平台没有任何障碍物，并检查其外观和结构是否正常。
2. 启动电源：打开升降平台的电源开关。
3. 升降平台控制器操作：根据具体升降平台的控制器类型，使用相应的操作方式（如按钮、摇杆等）将升降平台提升或下降至所需高度。
通常，将上升按钮或摇杆推动到相应位置即可使升降平台上升，将下降按钮或摇杆拉回相应位置即可使升降平台下降。
4. 控制升降速度：一些液压升降平台具有调节升降速度的功能。
根据需要，可以调整升降速度以适应具体的工作需求。
5. 平台锁定：在需要停止升降平台运动时，可以使用平台的紧急停止按钮（如果提供）或将操作控制器置于中立位置以停止平台上升或下降。
如果需要长时间停留在某个高度位置，可以使用平台的锁定装置将平台稳定锁定。
6. 完成操作：在升降平台完成所需操作后，关闭电源开关，确保平台归位并清理工作区域。
请注意，具体操作方法可能因不同型号和品牌的升降平台而有所差异。
在操作升降平台之前，务必仔细阅读并遵守该平台的操作手册和安全指南。

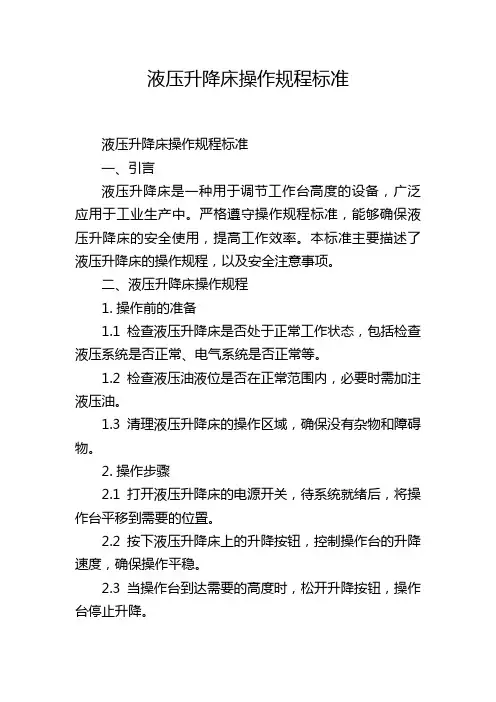

液压升降床操作规程标准
液压升降床操作规程标准液压升降床操作规程标准一、引言液压升降床是一种用于调节工作台高度的设备，广泛应用于工业生产中。
严格遵守操作规程标准，能够确保液压升降床的安全使用，提高工作效率。
本标准主要描述了液压升降床的操作规程，以及安全注意事项。
二、液压升降床操作规程1. 操作前的准备1.1 检查液压升降床是否处于正常工作状态，包括检查液压系统是否正常、电气系统是否正常等。
1.2 检查液压油液位是否在正常范围内，必要时需加注液压油。
1.3 清理液压升降床的操作区域，确保没有杂物和障碍物。
2. 操作步骤2.1 打开液压升降床的电源开关，待系统就绪后，将操作台平移到需要的位置。
2.2 按下液压升降床上的升降按钮，控制操作台的升降速度，确保操作平稳。
2.3 当操作台到达需要的高度时，松开升降按钮，操作台停止升降。
2.4 在操作台升降过程中，禁止站在操作台上，以免发生意外事故。
2.5 完成工作后，将操作台平移到底部位置，关闭液压升降床的电源开关。
三、安全注意事项1. 操作人员必须熟悉液压升降床的操作规程，并经过专门培训。
2. 操作人员应穿戴适当的个人防护装备，包括安全帽、防滑鞋等。
3. 严禁未经授权的人员擅自操作液压升降床。
4. 在操作过程中，严禁将手或其他身体部位置入升降台的作业范围内。
5. 检查液压系统和电气系统的工作状态，若发现异常情况，应立即停止使用，并联系维修人员进行检修。
6. 进行维修和保养时，必须停电并确保液压升降床处于稳定状态。
7. 定期对液压升降床进行维护保养，包括清洁液压系统、检查液压油质量、紧固螺栓等，确保设备的正常运行。
8. 若液压升降床出现异常噪音、漏油、升降速度变慢等情况，应立即停止使用，并联系维修人员进行检修。
9. 液压升降床应定期接受相关部门的检测和验收。
四、总结液压升降床操作规程标准的制定和遵守对保障设备的安全使用至关重要。
操作人员需熟悉并遵守规程，同时也应定期进行设备的维护保养工作，确保液压升降床的正常运行，提高工作效率。
移动式液压升降平台操作规程
移动式液压升降平台操作规程为了确保使用安全，并使本设备处于良好的工作状态，特制定本操作规程.一、启动前的要求1、操作者应学习移动式液压升降平台使用说明，熟悉其性能、结构和操作方法。
2、检查电源线及电气控制箱进出线是否完好，液压系统、升降支撑柱及安全装置是否正常。
3、检查行程开关是否失效(用手将行程开关推进，确认开关的动作）和各按钮是否有效。
4、检查输油管等是否有漏油现象。
5、检查折叠臂架上各交叉点螺母及工作平台安全护栏各连接点螺母是否紧固.6、室外作业时，遇雷雨天气或风力达到四级或四级以上，严禁高空作业.7、确认电源是否为AC220V，设备接地可靠。
8、设备严禁在有坡度的地方使用.9、请勿在电气有故障的情况下使用本机器。
10、未经支撑、外伸支腿未调好、调平、平台未平稳、着地不牢靠、护栏未装好的情况下不得使用升降平台，整机通过检测水平仪确认才能使用。
11、须指定人员使用，其他人员不得擅自使用.二、启动和运行时要求1、在外观性能各项检查合格后放置好升降平台，务必确保升降平台上空无遮挡异物.2、撑开支腿，调整支腿螺栓,使升降平台保持水平，然后锁定支腿定位栓。
3、接通额定电源并保证电源线放置安全情况下打开电源,待指示灯亮后试车3次正常，即可进行工作。
4、升降时确保平台上下方有足够的空间，由其是上升过程头部上不得有障碍物,起升过程中不得移动升降平台.5、使用过程中过程中无关人员请勿进入作业现场，作业时不得抛投物品，动作不宜过大，必要时系好安全绳。
6、正常工作时手动下降阀应旋紧，如果遇到高空作业中停电用手旋松手动下降阀。
7、工作结束后清洗各部位，台面降到最低高度。
三、使用注意事项1、使用时须至少两人操作本设备，确保一人工作,一人安全监护。
2、按规定载荷工作,严禁超载使用。
3、升降台工作时必须撑开支腿。
4、在动作过程和处于上升位置时，不得移动升降台。
5、在平台升降过程中平台上工作人员务必蹲下使身体保持低于安全护栏，待升降完毕并示意安全监护人停止后，方可开始工作。
液压升降台产品说明书
升
下降阀失灵
在按下下降按钮状态下，用电压表检查下降
.
降
阀是否有电，如果有电，则检查线路，并排
台
除故障；如无电，则排除下降阀本身故障，
.
故障及排除 备件和工具
移动式和车载式
固定式
名称
数量
名称
数量
1
支腿扳手
1
双头呆扳
1
2
双头呆扳
1
一字螺丝刀
1
3
一字螺丝刀
1
十字螺丝刀
1
4
十字螺丝刀
1
产品合格证
型号：SJG2-1 名称：固定升降台 编号：0610230
此装箱单所列内容是指装箱单内应包含的设备和资料，不包括您选用的其他配 件，如您还选用有其他配件，请您在购货时一并检查清楚。
生产日期：2006 年 12 月 装箱员：A8
检验员：A8
.
苏州汉诺威升降台有限公司
发货部
.
装箱单
.
f. 发现升降台工作压力过高或声音异常时，应立即停机检查。以免升降台受严重破坏。
一般故障请参阅（故障及排除）。 8．维护保养 8．1 安全须知 a. 非电气专业人员不得台工作平台下面检修时，必须吊住升降台工作平台，以防升降台突然下 降，造成人员伤亡。 c. 非专业人员不得任意调整溢流阀。液压系统中的每个元件都是在规定压力下工作的。 任意调整溢流阀后，可能会造成液压系统非正常运转。对人、机、物都会有不必要的损伤。 d. 拆卸液压系统任何部位之前，必须首先卸压，以免压力油喷出，工作台突然下滑。 8．2 每月保养 a. 检查滚轮、中间轴及轴承，油缸销轴及轴承，臂架铰轴及轴承等有无磨损。 b. 以上各部位均加注一些润滑油，延长轴承使用寿命。 c. 检查液压油的油质和油位。升降台全程升起。。在这位置时，液压油面应高出箱底 40--50 毫米。液压油是否变暗、发粘或有砂砾等异物，如有发现应及时更换（32#液压 油） 8．3 年终保养 a. 检查所有的液压管道和接头。管道不得破损，接头不得松动，必须将所有接头拧紧。 b. 卸下并拆开下降阀，用压缩空气将柱塞吹净，然后装入，重新安上。 c. 把液压油放尽弃掉，拧紧接头取出油过滤器，洗清后，用压缩空气清理干净，然后放 回油箱，并联接好管路。
液压升降平台安全技术操作规程
液压升降平台安全技术操作规程液压升降平台是一种广泛应用于工业、建筑、仓储、交通运输等领域的起重设备，由于其具有高效、稳定、操作简便等优点，被越来越多的企业使用。
但是，由于其重量大、结构复杂、动作迅速等特点，若操作不当，就可能引发事故，严重威胁人员和设备的安全。
为了保障液压升降平台的安全使用，制定液压升降平台安全技术操作规程是必要的。
下面是一份液压升降平台安全技术操作规程，共。
一、液压升降平台的安装与调试1、设备安装时，应选择平整、稳固、坚实的地面，并用4根直径不小于10mm的膨胀螺钉将液压升降平台固定于地面上。
2、设备电源应符合要求，电线应接在接地端，电源开关应设在让操作人员容易触及的位置便于驾驶员随时控制。
3、安装完成后，应进行测试。
首先测试液压升降平台是否能顺畅升降，然后检查安全装置是否完好有效，如限位开关、安全锁等，防止在使用过程中出现危险。
二、液压升降平台的日常使用1、使用前，应先进行全面检查，确保液压升降平台各部件完好，无裂纹，螺栓紧固。
2、使用时，应让驾驶员严格按照说明书上的工作程序，控制运行速度，并保持平衡，防止不稳定造成摇晃或者倾斜。
3、使用时，要保持液压升降平台周围无障碍物，以免破坏设备或工作人员。
4、上下平台时，严禁将人、物置于设备上，应让驾驶员单独操作，且驾驶员不得离开液压升降平台，以免出现意外情况。
5、使用结束后，应立即关闭电源开关，锁上控制屏，并接上安全锁，防止他人非法使用，长期不用时，应对设备进行保护和维护。
三、紧急情况处理1、液压升降平台在升降过程中，若出现异常情况，如平台下滑、制动失灵、液压泄漏等，应立即停止使用，切勿强行使用，及时进行维修。
2、如果液压升降平台出现故障，如驱动电机短路、断路等，应立即断开电源，进行维护，确保设备正常运行。
四、维护与保养1、定期进行设备检查，包括替换液压油，清洁设备，检查设备运行状况，如有不良反应及时进行更换。
2、设备使用前，应查看设备油标是否在合适范围，如果不在合适范围，应及时添加液压油。
液压设备使用说明书
液压设备使用说明书一、前言液压设备作为一种重要的工业装备，在各个行业都有广泛的应用。
本使用说明书旨在帮助用户正确使用液压设备，保证设备的正常运行和安全性。
二、产品概述液压设备是一种利用液体传递能量的装置，主要由液压泵、液压缸、液压阀等组成。
该设备具有结构简单、传动平稳、控制方便等优点，适用于各类工业场合。
三、安全须知1. 在操作液压设备前，务必熟悉设备的操作流程和安全规定，严禁未经培训的人员擅自操作设备。
2. 操作时需佩戴符合安全标准的个人防护装备，包括护目镜、手套等。
3. 定期检查设备的液压系统，确保油液充足、无泄漏和松动现象。
4. 禁止用手直接触碰设备的运动部件，以免发生意外伤害。
5. 在设备运行过程中，禁止进行任何拆卸和维修操作，必要时应联系专业维修人员。
四、设备操作步骤1. 打开设备电源，并确保电源指示灯亮起。
2. 操作启动按钮，启动液压泵，确保液压系统正常运行。
3. 检查设备的压力表指示，确保设备的工作压力在正常范围内。
4. 根据工作要求，调节液压阀门，控制液压缸的运动速度和力度。
5. 在设备操作过程中，密切关注液压系统的工作状态，如有异常情况应及时停机并排除故障。
6. 操作结束后，关闭设备电源，并进行设备清洁和维护。
五、故障排除1. 若设备无法启动，首先检查电源是否正常连接，电路是否短路或断路。
2. 若设备运行缓慢或无法达到预期的工作效果，检查液压泵是否工作正常，并检查液压缸和阀门是否存在堵塞或泄漏。
3. 若设备噪音过大或工作不稳定，应立即停机检查设备的密封件是否松动或磨损。
4. 若设备发生泄漏情况，应立即停机，并检查密封件、软管等是否破损或老化。
六、设备保养1. 定期清洁设备外表面的污垢，并使用防锈润滑剂对设备进行保养。
2. 检查设备的液压系统，确保油液清洁，无杂质和水分，必要时及时更换液压油。
3. 定期检查设备的密封件和软管，如有老化和磨损现象，及时更换。
4. 在设备长时间停止使用时，应对设备进行防尘和防潮处理，确保设备的可靠性和寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
全自动液压升降式路障的使用说明书
1、 路障的基本组成：
由液压桩柱、油泵机站、电器控制部分组成
2、 液压升降路障的主要性能及参数：
参见《全自动液压升降式路障的安装使用说明书》Ｐ１页详
细说明。
3、 产品的主要结构及工作原理：
同２项
4、 液压油的型号、怎么检查油面怎么加油？
HＭ３２号抗磨液压油。可以有油箱的侧面的油面镜里观察。
也可以用尺子量，到油箱顶大约８０ＭＭ左右。加油时要漏
斗上套一根８００ＭＭ左右的软管，将液压油从漏斗里缓缓
加入，不要过多的加入，７０升左右。保持在油面镜的中间
部位即可。
5、 路障同步性调试：
参见《全自动液压升降式路障的安装使用说明书》Ｐ４页详
细说明。
6、 漏油？
如果现油面下降太快，可通过两种办法来检查，检查油的刻
度、打开路障的检修盖，可以观察是否漏油。
7、 上升或下降不到位怎么办？
2
可以操作遥控器的上或下按键或操作油液站的手动手柄。调
整液压站压力继电器控制压力输出，重新试验。参见《全自
动液压升降式路障的安装使用说明书》Ｐ５页详细说明。
8、 液压油的更换时间及清洗？
每年更换一次，并用柴油清洗油箱，去除污垢及尘埃。
9、 路障不能升降时怎么办？
首先检查电源，如果液压站内的油泵工作正常，看液压站内
的油压表有无油压。无油压时，检查油箱内的液压油工作油
面。如果以上都正常请与厂家或安装技术人员联系。
10、 怎么更换油缸的油封？
见以下分解：
先把油管从检修箱体处断开。
1、 把法兰盘拆下来（内六角固定螺丝）；可以把顶丝拆下来，用螺丝顶（不好取的话）
3
2、 把端盖拆下来（内六角固定螺丝）；
4
3、 把油缸和内筒（升降的部分）固定的螺母（拆掉端盖会看到）拆开。
4、 取出内筒
5、 拆掉固定油缸的四个内六角螺丝；
5
6、 取出油缸连同油管一起取出；
更换油封
1、 把油缸下面的四个螺母松开；
2、 油缸就可以拆开了；
3、 更换顶部密封（铜件部分）；
6
4、 更换活塞密封
5、 注意密封圈的型号和安装方向。
6、 复原反向操作即可。
7
编写人：王平 接收人：
二0一一年六月 日
