电磁型电流继电器和电压继电器实验作业指导书
电磁型电流继电器实验
实验一电磁型电流继电器实验一、实验目的熟悉DL型电流继电器的实际结构、工作原理、基本特性；掌握动作电流值及其相关参数的整定方法。
二、预习与思考1、电流继电器的返回系数为什么恒小于１？2、动作电流（压）、返回电流（压）和返回系数的定义是什么？3、实验结果如返回系数不符合要求，你能正确地进行调整吗？4、返回系数在设计继电保护装置中有何重要用途？三、原理说明DL—20c系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。
DL—20c系列继电器的内部接线图见图1一1。
上述继电器是瞬时动作的电磁式继电器，当电磁铁线圈中通过的电流达到或超过整定值时，衔铁克服反作用力矩而动作，且保持在动作状态。
过电流继电器：当电流升高至整定值（或大于整定值）时，继电器立即动作，其常开触点闭合，常闭触点断开。
继电器的铭牌刻度值是按电流继电器两线圈串联，若继电器两线圈分别作并联和串联时，则整定值为指示值的2倍。
转动刻度盘上指针，以改变游丝的作用力矩，从而改变继电器动作值。
图1-1电流继电器内部接线图图1-212348765D L -21CD Y-21C、26C12348765D L -23CD Y-23C、28C 12348765D L -22CD Y-22C 12348765D L -24C D Y-24C、29C12348765D L -25CD Y-25C变触点通断指示灯四、实验设备五、实验步骤和要求实验接线图1－2为电流继电器的实验接线，可根据下述实验要求分别进行。
实验参数电流值可用单相自耦调压器、变流器、变阻器等设备进行调节。
实验中每位学生要注意培养自己的实践操作能力，调节中要注意使参数平滑变化。
1.电流继电器的动作电流和返回电流测试（1）选择ZB11继电器组件中的DL—24C/6型电流继电器，确定动作值并进行初步整定。
本实验整定值为2A及4A的两种工作状态见表1－2。
（2）根据整定值要求对继电器线圈确定接线方式（串联或并联）；（3）按图1--2接线，检查无误后，调节自耦调压器及变阻器，增大输出电流，使继电器动作。

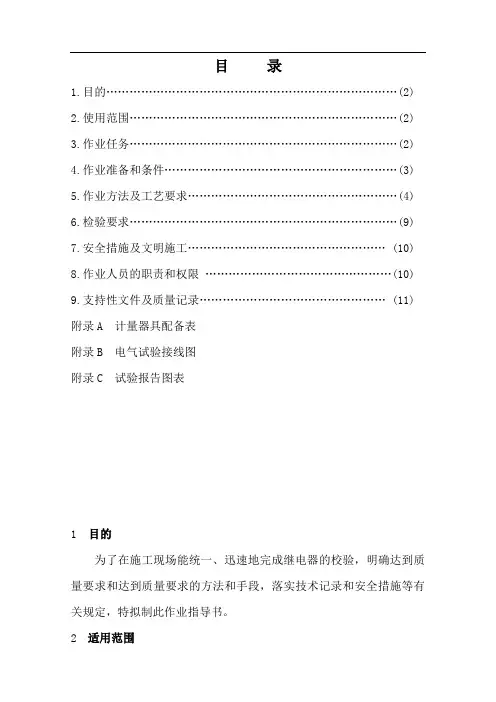

24电磁型继电器检验调试作业指导书
目录1.目的 (2)2.使用范围 (2)3.作业任务 (2)4.作业准备和条件 (3)5.作业方法及工艺要求 (4)6.检验要求 (9)7.安全措施及文明施工 (10)8.作业人员的职责和权限 (10)9.支持性文件及质量记录 (11)附录A 计量器具配备表附录B 电气试验接线图附录C 试验报告图表1 目的为了在施工现场能统一、迅速地完成继电器的校验，明确达到质量要求和达到质量要求的方法和手段，落实技术记录和安全措施等有关规定，特拟制此作业指导书。
2适用范围本作业指导书适用于电磁型电流继电器和电压继电器的检查与校验。
3 作业任务3.1 设备简介继电器用于电力系统发电机、变压器、线路及电动机等短路故障的保护及过负荷信号，是故障差别的主要元件。
3.2 调试特点电流继电器系瞬时动作电磁式继电器，它有两个线圈，当线圈串连时面板刻度电流倍值X1，当线圈并连时面板刻度电流倍值X2。
3.3 作业范围3.3.1 外观检查3.3.2 机械部分检查3.3.3 电气调整校验3.3.4 绝缘检查3.3.5 试验报告填写4 作业准备和条件4.1 作业准备4.1.1 人员配备初级调试工两名4.1.2 机具配备计量器具配备表见附录A 4.1.3 力能配备单相交流电源4.1.4 施工现场布置调试工作台4.2 作业条件4.2.1 设备材料，进货要求应符合设计要求，满足定值整定4.2.2 对上道工序的要求继电器屏应安装完毕，应能保证继电器装屏后垂直端正，并应达到防震要求。
4.2.3 对环境气候的要求应在室内进行作业，气候应干燥，环境应整洁。
4.2.4 技术交底要求应按照本作业指导书的技术要求向作业者交底。
5 作业方法及工艺要求5.1 外观检查外壳、玻璃应完整。
嵌接要良好，防尘密封应良好，安装要端正，继电器内部接线应牢固可靠。
5.2 机械部分检查5.2.1 轴承与轴尖的检查a)将刻度盘上的调整把手从最小刻度再向左转2O°～3O°与刻度盘左上方边缘对齐位置时，继电器的弹簧应全部松弛，动触点呈晃动自由状态。
电力系统继电保护实验指导书
实验一电磁型电流继电器实验一．实验目的1．熟悉DL型电流继电器的内部结构、工作原理、基本特性。
2.测量电流继电器的动作值及返回值，计算返回系数。
掌握测试、调整这些参数的基本方法。
3.了解继电器常开接点和常闭接点的区别，观察接点工作可靠性。
二．原理说明DL-20C系列电流继电器为电磁式继电器。
由电磁系统、整定装置、接触点系统组成。
当线圈导通时，衔铁克服游丝的反作用力矩而动作，使动合触点闭合。
转动刻度盘上的指针，可改变游丝的力矩，从而改变继电器的动作值。
改变线圈的串联或并联，可获得不同的额定值。
DL-20C系列电流继电器铭牌刻度值，为线圈并联时的额定值。
继电器用于反映发电机，变压器及输电线短路和过负荷的继电保护装置中。
三．实验设备序号设备名称使用仪器名称数量1 控制屏 12 EPL-20A 变压器及单相可调电源 13 EPL-04 继电器—DL-21C电流继电器 14 EPL-11 交流电压表 15 EPL-11 交流电流表 16 EPL-11 直流电源及母线 17 EPL-12B 光示牌 1四．实验内容及步骤1.机械部分检查、转轴活动部分检查、舌片与电磁铁间隙的检查、弹簧的检查与调整、触点的检查与调整轴承与轴尖的检查。
2. 整定点的动作值、返回值及返回系数测试实验接线图1-2为过流继电器的实验接线。
（1）电流继电器的动作电流和返回电流测试：a .选择EPL-04组件的DL-21C过流继电器（额定电流为6A），确定动作值并进行整定。
本实验整定值为2.7A及5.4A两种工作状态。
注意：本继电器在出厂时已把转动刻度盘上的指针调整到2.7A，学生也可以拆下玻璃罩子自行调整电流整定值。
b .根据整定值要求对继电器线圈确定接线方式； 注意：（1）过流继电器线圈可采用串联或并联接法，如右图所示。
其中串联接法电流动作值可由转动刻度盘上的指针所对应的电流值读出，并联接法电流动作值则为串联接法的2倍。
（2）串并联接线时需注意线圈的极性，应按照要求接线，否则得不到预期的动作电流值。

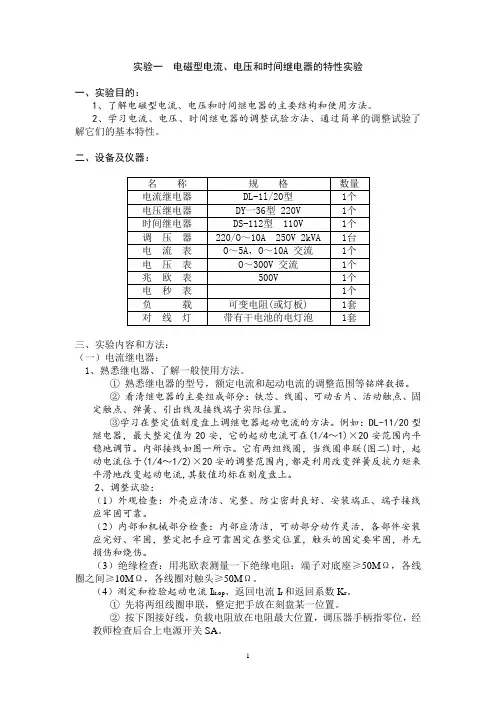

继电保护教学实验指导书
实验一电磁型电流、电压和时间继电器的特性实验一、实验目的：1、了解电磁型电流、电压和时间继电器的主要结构和使用方法。
2、学习电流、电压、时间继电器的调整试验方法、通过简单的调整试验了解它们的基本特性。
二、设备及仪器：三、实验内容和方法：（一）电流继电器：1、熟悉继电器、了解一般使用方法。
①熟悉继电器的型号，额定电流和起动电流的调整范围等铭牌数据。
②看清继电器的主要组成部分：铁芯、线圈、可动舌片、活动触点、固定触点、弹簧、引出线及接线端子实际位置。
③学习在整定值刻度盘上调继电器起动电流的方法。
例如：DL-11/20型继电器，最大整定值为20安，它的起动电流可在(1/4～1)×2O安范围内平稳地调节。
内部接线如图一所示。
它有两组线圈，当线圈串联(图二)时，起动电流位于(1/4～1/2)×20安的调整范围内，都是利用改变弹簧反抗力矩来平滑地改变起动电流,其数值均标在刻度盘上。
2、调整试验：（1）外观检查：外壳应清洁、完整、防尘密封良好、安装端正、端子接线应牢固可靠。
（2）内部和机械部分检查：内部应清洁，可动部分动作灵活，各部件安装应完好、牢固，整定把手应可靠固定在整定位置，触头的固定要牢固，并无损伤和烧伤。
（3）绝缘检查：用兆欧表测量一下绝缘电阻：端子对底座≥50MΩ，各线圈之间≥10MΩ，各线圈对触头≥50MΩ。
（4）测定和检验起动电流I k.op、返回电流I r和返回系数K r。
①先将两组线圈串联，整定把手放在刻盘某一位置。
②按下图接好线，负载电阻放在电阻最大位置，调压器手柄指零位，经教师检查后合上电源开关SA。
③升高调压器输出电压在100~150V左右，用减小负载电阻的方法，初步调节流入继电器线圈电流的大小。
④电流表读数接近继电器整定值时改用调压器进行细调：缓慢升高电压，电流也缓慢上升、到对线灯发亮为止（继电器动作，常开接点闭合、接通对线灯电路），此时电流表读数为继电器的实际起动电流I k.op。
继电器控制实验报告
继电器控制实验报告篇一：继电保护实验报告实验一电磁型电流继电器和电压继电器实验一．实验目的1．熟悉DL型电流继电器和DY 型电压继电器的实际结构，工作原理、基本特性。
2．掌握动作电流、动作电压参数的整定。
二．实验原理线圈导通时，衔铁克服游丝的反作用力矩而动作，使动合触点闭合。
转动刻度盘上的指针，可改变游丝的力矩，从而改变继电器的动作值。
改变线圈的串联并联，可获得不同的额定值。
三．实验设备四．实验内容1. 整定点的动作值、返回值及返回系数测试（1）电流继电器的动作电流和返回电流测试：返回系数是返回与动作电流的比值，用Kf表示：Kf?IfjIdj1（2）低压继电器的动作电压和返回电压测试：返回系数Kf为 Kf?UfjUdj五．思考题1、电流继电器的返回系数为什么恒小于1？电流继电器的返回系数是返回与动作电流的比值，电流继电器动作电流大于返回电流，所以电流继电器的返回系数为什么恒小于1。
2、返回系数在设计继电保护装置中有何重要用途？对于继电保护定值整定的保护，例如按最大负荷电流整定的过电流保护和最低运行电压整定的低电压保护，在受到故障量的作用时，当故障消失后保护不能返回到正常位置将发生误动。
因此，整定公式中引入返回系数，可使故障消失后继电器可靠返回。
2实验二电磁型时间继电器实验一．实验目的熟悉DS-20C系列时间继电器的实际结构，工作原理，基本特性，掌握时限的整定和试验调整方法，二．原理说明当电压加在时间继电器线圈两端时，铁芯被吸入，瞬时动合触点闭合，瞬时动断触点断开，同时延时机构开始起动。
在延时机构拉力弹簧作用下，经过整定时间后，滑动触点闭合。
再经过一定时间后，终止触点闭合。
从电压加到线圈的瞬间起，到延时动合触点闭合止的这一段时间，可借移动静触点的位置以调整之，并由指针直接在继电器的标度盘上指明。
当线圈断电时，铁芯和延时机构在塔形反力弹簧的作用下，瞬时返回到原来的位置。
三．实验设备四．实验内容1.动作电压、返回电压测试2．动作时间测定3五．思考题1．影响起动电压、返回电压的因素是什么？首先是你使用的CCFL的规格；其次是环境温度；再次是工作的频率。
电磁型电流继电器和时间继电器实验指导书
一、实验目的（1）了解电磁型电流继电器和时间继电器的构造、特性，掌握继电器基本参数（电流，时间）的调整方法。
（2）了解继电保护测试仪的功能和使用方法。
二、实验类型验证型三、实验仪器MRT-2000多功能继电保护测试仪，电流继电器、时间继电器。
四、实验原理1)电流继电器：反应通入电流线圈的电流与其整定值电流大小，动作于接点瞬时闭合，通过改变整定把守的位置（改变制动弹簧的弹力），可以改变电流继电器的整定值。
2)时间继电器：反应工作线圈是否接通额定工作电压（一般是直流电压），动作于接点经整定时间后延时闭合，通过改变静触点的位置（改变动触点的行程），达到改变整定值的目的。
五、实验内容和要求1、电流继电器起动电流，返回电流实验。
1.1、实验接线如图（一）熟悉继电器额定参数。
·按图接线。
·请老师检查接线。
·按附录I 有关章节所述，打开测试仪电源。
·在测试仪人-机对话界面设置各量。
·测试仪使用方法见附录Ⅰ有关章节（建议用手动试验）图（一）1.2、测定DL 型继电器的起动电流：使继电器线圈串联，整定把手放在最大位置，输入电流从零开始逐步增加，直到继电器接点闭合。
使继电器刚好能动作的最小电流即为动作电流dz I 。
注意：测试过程中电流步长值要适当（0.01A 数量级）。
起动电流可用下列方法进行整定i)利用改变继电器的线圈串联或并联，进行整定值范围的选择。
当线圈串联时，其动作值的范围即为刻度盘上所示的值。
当线圈并联时，其动作值为刻度盘上值的两倍。
电磁型电流继电器和时间继电器实验指导书ii)改变整定把守的位置（改变弹簧的拉力）可进行起动电流的均匀整定。
1．3、测定DL 型继电器的返回电流：待继电器动作后，使通入的电流平滑下降直至使继电器接点返回，此时电流即为继电器的返回电流h I 。
1.4、返回系数：将测出的dz I ,h I 数值填入(一)中，计算返回系数。
h K = dzhI I 电流继电器的返回系数 h K 不应小于0.85。
电磁型电流继电器和电压继电器试验
2.低压继电器的动作电压和返回电压测试表二低压继电器实验结果记录表五、实验仪器设备六、问题与思考1. 1.电流继电器的返回系数为什么恒小于1?答：为了保证动作后输出状态的稳定性和可靠性，返回电流小于动作电流，所以过电流继电器返回系数小于lo2.返回系数在设计继电保护装置中有何重要用途？答:确保保护选择性的重要指标.让不该动作的继电器及时返回,使正常运行的部分系统不被切除3.实验的体会和建议体会电流保护的动作电流是按躲开最大负荷电流整定的，一般能保护相邻线路。
在下一条相邻线路或其他线路短路时，电流继电器将启动，但当外部故障切除后，母线上的电动机自启动，有比较大的启动电流，此时要求电流继电器必须可靠返回，否则会出现误跳闸。
所以过电流保护在整定计算时必须考虑返回系数和自起动系数，以保证在上述情况下，保护能在大的启动电流情况下可靠返回。
电流速断的保护的动作电流是按躲开线路末端最大短路电流整定的，一般只能保护线路首端。
在下一条相邻线路短路时，电流继电器不启动，当外部故障切除后，不存在在大的启动电流情况下可靠返回问题实验二电磁型时间继电器和中间继电器实验一、实验目的—熟悉时间继电器和中间继电器的实际结构、工作原理和基本特性;2.掌握时间继电器和中间继电器的的测试和调整方法。
二、实验电路1.时间继电器动作电压、返回电压实验接线图2.时间继电器动作时间实验接线图3.中间继电器实验接线图4.中间继电器动作时间测量实验接线图三、预习题影响起动电压、返回电压的因素是什么？答：额定电压和继电器内部结构四、实验内容1.时间继电器的动作电流和返回电流测试2.时间继电器的动作时间测定表二时间继电器动作时间测定3.中间继电器测试表三中间继电器动作时间实验记录表五、实验仪器设备六、问题与思考1.根据你所学的知识说明时间继电器常用在哪些继电保护装置电路? 答:时间继电器室一种用来实现触点延时接通或断开的控制电器,在机床控制线路中应用较多的是空气阻尼式和晶体管式时间继电器.四、实验内容表一注继电器动作打"J”，未动作打"X”。
继电保护实验指导书
实验一电磁型电流继电器、电压继电器实验一、实验目的：1．熟悉电磁型电流继电器和电压继电器的构造，规范。
2．掌握继电器基本参数的测试方法。
二、电磁型电流继电器实验：1．实验内容：(1)观察继电器的构造,熟悉其动作原理，了解整定方法。
(2)测量继电器的起动电流，返回电流，返回系数的意义。
2．实验接线：3．实验步骤：(1)观察继电器构造及铭牌上规范，线圈连接情况及整定把手与整定电流之间关系。
(2)将两个线圈顺向串联，整定把手置于刻度最小、最中、最大三个位置时，分别读取继电器起动电流值(常开接点刚好闭合时最小电流为起动电流)和返回电流( 接点闭合后逐渐减小电流，使接点刚好打开时电流即为返回电流)。
(3)计算返回系数：=Kre/IreIop(4)将继电器两个线圈并联，重复上述(2)步骤，并与其比较。
(5)记录实验读数并计算返回系数。
4．注意事项：(1)起动电流测量值与整定值误差不应大于±5％，如不符合要求时，可先将整定把手放在最大刻度位置，当测量值小于刻度值时，将Ｚ形舌片起始位置向远离电磁铁的磁极位置调节，反之则反，然后再将把手放在最小位置，调节弹簧拉力，使在最小时亦满足，此时应注意接点接触的可靠性。
(2)返回系数应在0.85~0.95之间。
调整静接点片弹力及舌片弹力及舌片终置位置，限位螺杆的位置改变返回系数。
(3)在1.05倍起动电流使接点闭合时，接点不应抖动。
三、电磁型电压继电器实验：1．实验内容：(1)观察继电器的构造及线圈特点，理解其动作原理整定方法。
(2)测量继电器的动作电压、返回电压，求出返回系数，理解低电压继电器上述数据的不同点。
2．实验接线：3．实验步骤：(1)观察继电器构造及铬牌上规范，线圈连接情况及整定把手与整定电压之间关系。
(2)观察继电器线圈并用万能表测量线圈直流电阻。
(3)根据试验电源电压，选用试验设备及继电器整定电压范围，将继电器线圈串联或并联，分别在最小、中间、最大三个位置，读取动作电压与返回电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁型电流继电器和电压继电器实验作业指
导书
实验名称：电磁型电流继电器和电压继电器实验作业指导书
一、实验目的
本实验旨在通过实际操作，掌握电磁型电流继电器和电压继电器的原理、结构
和工作特性，提高学生对继电器的理论知识的理解和实践能力。
二、实验器材和材料
1. 电源：直流电源、交流电源
2. 电流表、电压表、万用表
3. 电磁型电流继电器、电压继电器
4. 电阻箱、电容器、电感器
5. 连接线、插头、插座等
三、实验原理
1. 电磁型电流继电器原理：
电磁型电流继电器是一种利用电磁吸引力产生动作力，控制大电流的开关装置。
当通过电磁绕组的电流达到一定值时，产生的磁场将吸引铁芯，使其动作，从而实现开关的闭合或断开。
2. 电压继电器原理：
电压继电器是一种利用电压信号控制输出电路的装置。
当输入电压达到设定值时，继电器内部的电路将闭合或断开，从而控制外部电路的通断。
四、实验步骤
1. 实验前准备：
- 将实验器材准备齐全，并检查是否完好。
- 将电源接入实验台，确保电源工作正常。
- 将电流表、电压表、万用表等测量仪器连接好。
2. 实验电磁型电流继电器：
- 将电磁型电流继电器连接至电路中，注意正确连接继电器的线路。
- 调节直流电源的电压，逐渐增加电流，观察继电器的动作情况。
- 记录电流和继电器动作的关系，绘制电流-动作曲线。
3. 实验电压继电器：
- 将电压继电器连接至电路中，注意正确连接继电器的线路。
- 调节交流电源的电压，逐渐增加电压，观察继电器的动作情况。
- 记录电压和继电器动作的关系，绘制电压-动作曲线。
4. 实验数据处理与分析：
- 根据实验记录的数据，绘制电流-动作曲线和电压-动作曲线。
- 分析曲线特点，探讨电流继电器和电压继电器的工作特性。
- 讨论实验结果与理论知识的一致性，总结实验的主要结论。
五、实验注意事项
1. 实验时应注意安全，避免触电和短路等危险情况。
2. 实验器材使用前应进行检查，确保无损坏和故障。
3. 操作仪器时应轻拿轻放，避免碰撞和损坏。
4. 实验结束后，及时关闭电源，整理实验台，保持实验环境整洁。
六、实验结果与讨论
通过实验我们得到了电流-动作曲线和电压-动作曲线，发现电磁型电流继电器和电压继电器的动作特性与理论知识相符。
在一定电流或电压范围内，继电器能够可靠地实现开关的闭合或断开。
同时，我们还观察到在过大的电流或电压下，继电器可能会发生故障或损坏，因此在实际应用中需注意电流和电压的限制范围。
七、实验结论
通过本次实验，我们深入了解了电磁型电流继电器和电压继电器的原理、结构和工作特性。
实验结果表明，电磁型电流继电器和电压继电器能够可靠地实现开关的闭合或断开，具有较好的控制效果。
在实际应用中，我们需要根据具体需求选择合适的继电器，并合理控制电流和电压的范围，以确保继电器的正常工作。
八、实验拓展
1. 可以进一步研究电磁型电流继电器和电压继电器的响应时间和动作精度。
2. 可以探究继电器在不同环境温度下的工作特性和稳定性。
3. 可以与其他类型的继电器进行对比实验，比较其特点和适用范围。
以上是关于电磁型电流继电器和电压继电器实验作业指导书的详细内容。
通过本实验，学生们将能够更好地理解继电器的原理和工作特性，并通过实际操作培养实践能力。
实验中需注意安全，并严格按照实验步骤进行操作。
希望本指导书能对您的实验作业有所帮助。
