光伏组件背板介绍

光伏组件介绍

太阳能电池组件构成：

名称

功能

1 层压件组件发电的主题（结构见下）

2 铝合金保护层压件，起一定的密封、支撑作用

3 接线盒保护整个发电系统，起到电流中转站的作用，如果组件短路，接线盒自动断开短路电池串，防止烧坏整个系统。接线盒中最关键的是二极管的选用，根据组件内电池片的类型不同，对应的二极管也不相同

4 硅胶密封作用，用来密封组件与铝合金边框、组件与接线盒交界处有些公司使用双面胶条、泡棉来替代硅胶，现在国内普遍使用硅胶，工艺简单，方便，易操作，而且成本很低。

层压件结构（按照工艺顺序）：

1 钢化玻璃其作用为保护发电主体（如电池片），透光其选用是有要求的，1.透光率必须高（一般91%以上）；2.超白钢化处理

2 EVA 用来粘结固定钢化玻璃和发电主体（如电池片），透明EVA材质的优劣直接影响到组件的寿命，暴露在空气中的EVA易老化发黄，从而影响组件的透光率，从而影响组件的发电质量除了EVA本身的质量外，组件厂家的层压工艺影响也是非常大的，如EVA胶连度不达标，EVA与钢化玻璃、背板粘接强度不够，都会引起EVA提早老化，影响组件寿命。

3 发电主体主要作用就是发电，发电主体市场上主流的是晶体硅太阳电池片、薄膜太阳能电池片，两者各有优劣。晶体硅太阳能电池片,设备成本相对较低，但消耗及电池片成本很高，但光电转换效率也高，在室外阳光下发电比较适宜薄膜太阳能电池，相对设备成本较高，但消耗和电池成本很低，但光电转化效率相对晶体硅电池片一半多点，但弱光效应非常好，在普通灯光下也能发电。如计算器上的太阳能电池

4 EVA 作用如上，主要粘结封装发电主体和背板

5 背板作用，密封、绝缘、防水（一般都用TPT、TPE等）材质必须耐老化，现在组件厂家都质保25年，钢化玻璃，铝合金一般都没问题，关键就在与背板和硅胶是否能达到要求。

太阳能光伏组件的几种主要封装材料的特性

几种主要材料的特性

一、钢化玻璃

1. 加工原理钢化玻璃是平板玻璃的二次加工产品，钢化玻璃的加工可分为物理钢化法和化学钢化法。太阳能光伏组件对钢化玻璃的透光率要求很高，要大于91.6%，对大于1200nm的红外光有较高的反射率。厚度在3.2mm。

1）物理钢化玻璃又称为淬火钢化玻璃（将金属工件加热到某一适当温度并保持一段时间，随即浸入淬冷介质中快速冷却）。这种玻璃处于内部受拉，外部受压的应力状态，一旦局部发生破损，便会发生应力释放，玻璃被破碎成无数小块，这些小的碎片没有尖锐棱角，不易伤人。

2）化学钢化玻璃是通过改变玻璃的表面的化学组成来提高玻璃的强度，一般是应用离子交换法进行钢化。其效果类似于物理钢化玻璃

2. 钢化玻璃的主要优点：

第一是强度较之普通玻璃提高数倍，抗弯强度是普通玻璃的3~5倍，抗冲击强度是普通玻璃5~10倍，提高强度的同时亦提高了安全性。

第二是使用安全，其承载能力增大改善了易碎性质，即使钢化玻璃破坏也呈无锐角的小碎片，对人体的伤害极大地降低了. 钢化玻璃的耐急冷急热性质较之普通玻璃有2~3倍的提高，一般可承受150LC以上的温差变化，对防止热炸裂有明显的效果。钢化玻璃具有良好的热稳定性，能承受的温差是普通玻璃的3倍，可承受200℃的温差变化。

3. 钢化玻璃的缺点：

第一钢化后的玻璃不能再进行切割，和加工，只能在钢化前就对玻璃进行加工至需要形状，再进行钢化处理。

第二钢化玻璃强度虽然比普通玻璃强，但是钢化玻璃在温差变化大时有自爆（自己破裂）的可能性，而普通玻璃不存在自爆的可能性钢化玻璃在无直接机械外力作用下发生的自动性炸裂叫做钢化玻璃的自爆

4.自爆现象：

① 玻璃质量缺陷的影响

A．玻璃中有结石、杂质：玻璃中有杂质是钢化玻璃的薄弱点，也是应力集中处。特别

结石若处在钢化玻璃的张应力区是导致炸裂的重要因素。结石存在于玻璃中，与玻璃体有着不同的膨胀系数。玻璃钢化后结石周围裂纹区域的应力集中成倍地增加。当结石膨胀系数小于玻璃，结石周围的切向应力处于受拉状态。伴随结石而存在的裂纹扩展极易发生。

光伏背板击穿电压测试要求和流程

光伏背板是太阳能光伏电池组件的重要组成部分，用于保护电池组件免受外部环境的损害。光伏背板的击穿电压测试是一项重要的质量检测措施，用于评估光伏背板的绝缘性能和安全性能。本文将介绍光伏背板击穿电压测试的要求和流程。

一、光伏背板击穿电压测试要求

1. 测试电压范围：根据相关标准规定，光伏背板击穿电压测试的测试电压范围应在一定范围内，通常为1000V～6000V。

2. 测试条件：测试应在标准大气条件下进行，即温度为25±5℃，相对湿度为50%～70%。

3. 测试设备：测试设备应符合国家相关标准的要求，保证测试的准确性和可靠性。

4. 测试样品：测试样品应符合相关产品标准的要求，确保测试结果的可靠性和真实性。

二、光伏背板击穿电压测试流程

1. 准备工作：检查测试设备是否正常工作，确认测试样品是否符合要求。

2. 安装样品：将测试样品安装在测试设备上，保证样品与设备之间的接触良好，确保测试结果的准确性。

3. 设置测试参数：根据测试要求，设置测试电压范围和测试时间等参数。

4. 进行测试：启动测试设备，通过施加电压到光伏背板上，观察是否发生击穿现象。测试过程中应注意观察样品的外观是否有异常情况发生。

5. 记录测试结果：记录测试的电压值和测试时间等相关数据，以便后续分析和比较。

6. 分析测试结果：根据测试结果，评估样品的绝缘性能和安全性能。如果样品在测试电压下未发生击穿现象，则说明样品的绝缘性能良好，符合要求。

7. 编制测试报告：根据测试结果，编制测试报告，将测试过程、测试结果和评估结论清晰地记录下来。

光伏背板击穿电压测试是一项重要的质量检测措施，可以评估光伏背板的绝缘性能和安全性能。通过严格按照测试要求和流程进行测试，可以确保光伏背板的质量和可靠性。同时，测试结果也可以为光伏背板的生产和使用提供参考，帮助改进产品设计和工艺，提高产品的安全性和可靠性。

总结起来，光伏背板击穿电压测试要求和流程对于确保光伏背板的质量和可靠性具有重要意义。通过严格按照测试要求和流程进行测试，可以评估光伏背板的绝缘性能和安全性能，为产品的设计和工艺提供参考，提高产品的安全性和可靠性。同时，测试结果也可以作为质量检测报告的一部分，为产品的销售和使用提供参考和依据。因此，在光伏背板的生产和使用过程中，光伏背板击穿电压测试应得到充分重视和广泛应用。

新能源电力基础知识十八：光伏板对比之双玻组件VS单玻组件

新能源电力基础知识十八：

光伏板对比之双玻组件VS单玻组件

考虑到项目的经济和效率方面，越来越多的项目业主要求安装双玻组件而不是单玻组件。但这个选择对于所有情况都是正确的吗？让我们更详细地了解两种类型的组件之间的主要区别以及哪些项目需要哪种面板。

一、单玻和双玻光伏组件之间的主要区别

在单玻光伏组件中，太阳能从光伏一侧吸收，而双面组件则从两侧（正面和背面）捕获太阳光。

二、双玻组件

双玻即电池片是单面电池片+背面局部铝层，双玻即正反两面都是玻璃。

双玻组件正反面由两块钢化玻璃、EVA胶膜和太阳能电池片经过层压机高温层压组成复合层。它包括由上至下依次设置的钢化玻璃层、材料层（PVB、PO、EVA 或离子聚合物）、单晶或多晶电池组层、材料层、钢化玻璃层。

三、单玻组件

主要由边框、钢化玻璃、胶膜、电池片、胶膜、背板、接线盒组成。单玻电池片背面采用铝浆印刷，背面由全铝层覆盖。单玻即电池片是单面电池片+背面全铝层。

如今，市场上的大多数太阳能电池板仍然是单玻组件，但双玻电池是全球太阳能行业最近兴起的一种新的太阳能产品趋势。

四、单玻和双玻面板的主要优点

4.1单玻从光伏一侧吸收太阳能并可在表面上工作；市场上大部分组件，更容易找到合适功率的面板；不会那么贵；比双面面板更轻。

4.2双玻

双面并吸收两侧能量；每平方米能源输出更高，高达 30%；可以任意角度设置；保修期长达 30 年。

双玻组件各项性能均改善，适用范围显著扩大。由于双玻组件采用双玻璃压制而成，其耐候性、发电效率都优于传统组件，尤其是对于分布在湿度较高、酸雨或盐雾较大地区的光伏电站、农业大棚光伏电站、大风沙地区光伏电站。

双玻组件优势更加显著：

1. 透水率为零，衰减率、效率、寿命同步优化。单玻组件的背板材料是一种有机材料，水汽可以穿透背板导致 EVA 树脂快速降解，其分解产物含醋酸，醋酸会腐蚀光伏电池上的银栅线、汇流带等，使组件的发电效率逐年下降。而玻璃的零透水率使组件的电量损耗减少，发电效率提升，衰减率下降约 0.2 个百分点，寿命延长 5 年达到 30 年左右。

光伏背板玻璃产品生产标准

光伏背板玻璃是一种应用于光伏组件的关键材料，其生产标准主要包括以下几个方面：

1. 材质和成分：光伏背板玻璃通常采用高品质的浮法玻璃或超白玻璃作为基材。在生产过程中，对玻璃原料的纯度、成分比例等方面有严格的要求，以保证玻璃的透明度、硬度、耐光性等性能。

2. 厚度：光伏背板玻璃的厚度通常为1.5mm、1.6mm、1.8mm、2.0mm等规格，根据客户需求和应用场景进行选择。

3. 表面处理：光伏背板玻璃表面需要进行特殊处理，如化学钢化、热钢化等，以提高玻璃的抗冲击性、耐磨性和耐腐蚀性。此外，表面处理还可以增加玻璃的亲水性，有利于光伏组件的清洁和维护。

4. 尺寸和形状：光伏背板玻璃的尺寸和形状需要根据光伏组件的设计和安装要求进行定制。常见的尺寸有182mm、185mm、210mm等。形状方面，通常为矩形或方形。

5. 质量控制：在光伏背板玻璃的生产过程中，需要进行严格的质量控制。这包括对玻璃的表面缺陷、厚度均匀性、光学性能、力学性能等方面的检测。确保产品质量达到行业标准和客户要求。

6. 环保要求：光伏背板玻璃生产过程中应严格遵循环保法规，减少废弃物和有害物质的排放。同时，部分企业还会关注绿色生产工艺和循环经济，提高资源利用率，降低生产成本。

7. 行业标准与认证：光伏背板玻璃生产需要遵循相关行业标准，如我国的光伏玻璃国家标准（GB/T 18915.1-2019）等。此外，产品还需通过国内外权威机构的认证，如德国的TUV认证、中国的CQC认证等，以确保产品质量和安全性。

综上所述，光伏背板玻璃产品生产标准涉及材质、厚度、表面处理、尺寸、质量控制、环保要求以及行业标准和认证等方面。只有严格遵循这些标准，才能确保光伏背板玻璃的性能、质量和安全性。

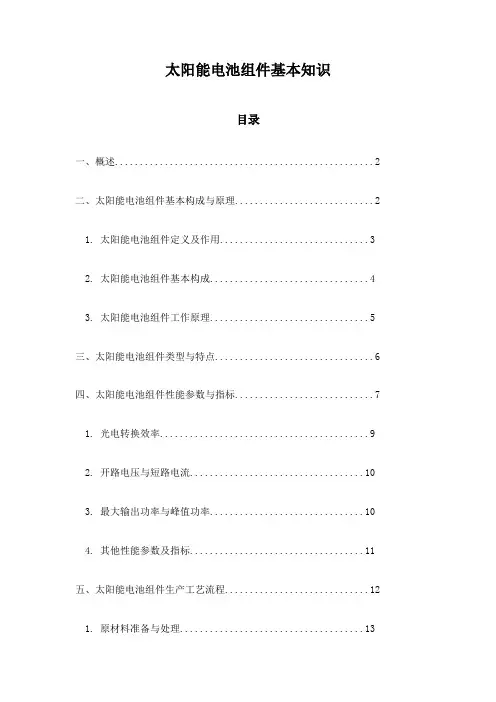

太阳能电池组件基本知识

一、概述....................................................2

二、太阳能电池组件基本构成与原理............................2

1. 太阳能电池组件定义及作用..............................3

2. 太阳能电池组件基本构成................................4

3. 太阳能电池组件工作原理................................5

三、太阳能电池组件类型与特点................................6

四、太阳能电池组件性能参数与指标............................7

1. 光电转换效率..........................................9

2. 开路电压与短路电流...................................10

3. 最大输出功率与峰值功率...............................10

4. 其他性能参数及指标...................................11

五、太阳能电池组件生产工艺流程.............................12

1. 原材料准备与处理.....................................13 2. 电池片制备及表面处理.................................14

3. 封装工艺过程.........................................17

4. 测试与质量控制.......................................18

光伏组件的详细介绍

光伏组件，也被称为太阳能电池板或光电池板，是将太阳光转化为电能的装置。它是光伏发电系统的核心组成部分，具有广泛的应用，如住宅和商业建筑的屋顶、农田、船舶、车辆等。

光伏组件通常由光伏电池、包裹电池的透明材料、背板和防护材料组成。光伏电池是最重要的部件，是将太阳能转化为电能的关键。光伏电池通常由硅、镓和砷化镓等材料制成，通过光照发生光生电效应，产生电流。光伏电池的常见类型包括单晶硅、多晶硅和薄膜电池。

单晶硅电池是目前最常见和最高效的光伏电池。它由一片高纯度的硅晶体制成，具有较高的能量转化效率。单晶硅电池的外观通常呈深蓝色或黑色。

多晶硅电池是由多个单晶硅片拼接而成，具有较低的制造成本和能量转化效率。多晶硅电池的外观通常呈淡蓝色。

薄膜电池是一种相对较新的技术，由薄膜材料制成，如铜铟镓硒（CIGS）、铜铟镓镉硫（CIGS）、铜铟镓硫硒（CIGSS）等。薄膜电池具有较低的能量转化效率，但具有制造成本低和可弯曲的优点。

光伏组件内部的光伏电池通过排列连接在一起，形成一个电池阵列。典型的光伏组件通常包含36或72个电池，电压通常为12V，但也有其他电压可供选择。光伏电池连接方式有串联和并联两种。串联可以增加电压，而并联可以增加电流。

光伏组件的外部常用玻璃作为保护材料，以确保电池的安全和稳定运行。玻璃具有高透明度和耐久性，可以保护光伏电池免受外部环境的影响。背板则通常由聚合物材料制成，用于支撑电池，并提供额外的电气绝缘和防水保护。

光伏组件的工作原理是通过太阳光照射光伏电池表面，光伏电池吸收光子能量并将其转化为电能。当太阳能光子击中光伏电池上的半导体材料时，光子的能量会产生足够的电流。这些电流通过电池阵列的集电极和导线传输到外部电路中，然后供应给需要使用电能的设备。

光伏组件的性能评估通常采用能量转化效率来衡量。能量转化效率是指光照照射到光伏组件上的能量与实际转化为电能的能量之间的比率。通常，光伏组件的能量转化效率在15%到20%之间，高性能光伏组件的能量转化效率可达到30%以上。

双玻璃光伏组件的介绍

一、结构与组成

双玻璃光伏组件由上下两层玻璃层、电池片、背板、边框等组成。玻璃层是透明的，可以保护电池片不受外界环境的影响，同时还提供结构强度。电池片是将光能转化为电能的核心部件，通常采用的是单晶硅、多晶硅或非晶硅的材料。背板则起到隔离和保护电池片的作用，通常由聚合物材料制成。边框则提供了对组件结构的支撑和固定，保证整个组件的稳定性和可靠性。

二、特点与优势

1.双面发电：与传统单面玻璃光伏组件相比，双玻璃光伏组件在正面和背面都有电池片，能够充分利用反射光产生的电能，提高发电效率。

2.提高耐久性：双玻璃光伏组件的上下玻璃层起到了良好的保护作用，不仅可以防止灰尘、水蒸气等物质进入组件内部，还能抵抗紫外线和恶劣天气的侵蚀，延长组件的使用寿命。

3.抗压性能强：双玻璃光伏组件采用了双层玻璃结构，在强风、冰雹等恶劣环境下具有很高的抗压能力，能够有效防止组件损坏。

4.更高的光透过率：双玻璃组件的上下两层玻璃都是透明的，能够更好地通过光线，提高组件的光透过率和发电效率。

5.低温系数：双玻璃光伏组件具有低温系数的特点，可以在高温环境下保持较高的发电效率。

三、应用领域 1.屋顶光伏电站：双玻璃光伏组件可以直接安装在建筑物的屋顶上，利用屋顶空间进行发电，为建筑提供清洁能源，减少电费开支。

2.地面光伏电站：双玻璃光伏组件还可以用于地面光伏电站的建设，通过大面积的双玻璃光伏组件的布置，可以提高整个光伏电站的发电效率。

3.车棚光伏：双玻璃光伏组件安装在停车场的车棚上，既可以为车辆提供遮阳、避雨的功能，又可以将光能转化为电能，为停车场提供电力支持。

4.智能建筑：双玻璃光伏组件通常具有更好的外观效果和透明性，可以被应用于智能建筑，在提供能源的同时，不影响建筑的美观。

总结：双玻璃光伏组件是一种具有高可靠性、长寿命、高发电效率，适用于屋顶光伏电站、地面光伏电站、车棚光伏等多个应用领域，是太阳能发电领域的一种重要的技术进步。

光伏组件太阳能电池背板行业分析报告2012

2012年光伏组件太阳能电池背板行业分析报告

2012年8月目录

一、2012年的光伏行业展望 ................................................................... 4

二、太阳能电池背板介绍 ........................................................................ 5

1、背板是晶硅太阳能电池封装组件的重要组成部分....................................... 5

2、背板在电池组件中的作用和成本利润空间................................................... 6

（1）质量标准加大背板行业的技术壁垒 ....................................................................... 6

（2）议价能力较强导致背板毛利率维持高位 ............................................................... 7

3、背板的分类：产品类型多............................................................................... 8

（1）双面含氟背板：质量最被认可 ............................................................................... 9

（2）单面含氟背板：成本优势明显，未来有望与双氟背板并行 ............................. 10

（3）不含氟背板：耐候性差，未来市场空间较小 ..................................................... 12

一文了解光伏组件结构

光伏组件是太阳能发电的核心部件，也是光伏发电系统中最关键的组成部分之一。它是将太阳能转化为电能的关键设备，通过吸收太阳光的能量，产生直流电，并经过逆变器转化为交流电。光伏组件的结构一般包括光伏电池片、封装材料、玻璃罩板和背板等几个主要部分。

光伏电池片是光伏组件的核心部分，也是将太阳能转化为电能的关键组件。光伏电池片是由多个层叠的光敏材料制成的，其主要材料是硅。硅是一种半导体材料，当光线照射到硅片上时，光子会激发硅原子中的电子，使其从价带跃迁到导带，从而形成电流。光伏电池片一般由多个电池片组成，通过串联或并联的方式，形成不同的电压和电流输出。

光伏组件的封装材料起到保护光伏电池片的作用，同时还能增加光伏组件的强度和耐久性。常用的封装材料有聚合物和玻璃。聚合物封装可以提供良好的绝缘性能和柔韧性，适用于柔性光伏组件的制作；而玻璃封装则可以提供更好的抗风化和耐久性能，适用于大型光伏组件的制作。封装材料一般通过胶水或胶带将光伏电池片与玻璃罩板粘合在一起，形成一个封闭的空间。

光伏组件的玻璃罩板是将光伏电池片和封装材料进行保护的重要部分。玻璃罩板具有良好的透明性和耐候性，可以有效地保护光伏电池片不受外界环境的影响。同时，玻璃罩板还能提供良好的光透过率，使光线能够充分照射到光伏电池片上，提高光伏组件的发电效率。除了玻璃罩板外，还有一种透明导电膜可以替代玻璃罩板，它具有更好的导电性能和抗反射能力，可以进一步提高光伏组件的光电转换效率。

光伏组件的背板是光伏电池片的背面保护材料，主要作用是防止灰尘和湿气进入光伏电池片内部，同时还能增加光伏组件的机械强度。背板一般采用聚合物材料制成，具有良好的绝缘性和耐腐蚀性能，能够有效地保护光伏电池片的安全运行。

光伏组件的结构是为了保护光伏电池片的安全运行和提高光电转换效率而设计的。不同类型的光伏组件结构可能会有所不同，但它们的基本原理和功能是相似的。通过合理设计光伏组件的结构，可以提高光伏发电系统的发电效率和稳定性，为可持续发展做出积极贡献。
