新能源汽车的基本组成

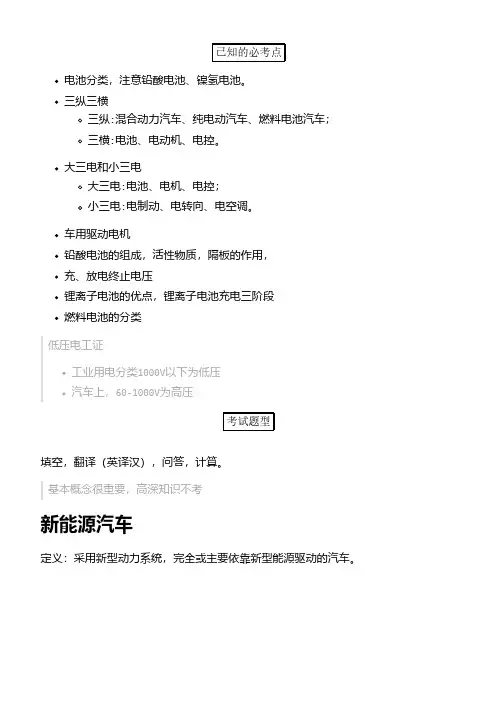

新能源汽车本科课堂笔记
混合动力汽车，不再纳入新能源汽车，而是节能汽车。
根据混合度大小，即电系统功率占动力源总功率的百分比，可将混合动力电动汽 车分为分为：微混混合动力电动汽车；轻混混合动力电动汽车；强混混合动力电动汽车；全混混合动力电动汽车电机驱动集中式驱动，分布式驱动：轮毂电机驱动（里），轮边电机驱动（外）S H E V 串联。
N e w E n e r g e V e h i c l e 新能源汽车N E V B l a d e E l e c t r o n i c V e h i c l e 纯电动汽车B E V E x t e n d e d -r a n g e E l e c t r o n i c V e h i c l e增程式E R E V 代表品牌沃兰达P l u g -i n H y b r i d E l e c t r o n i c V e h i c l e 插电式混合动力汽车P H E V F u e l C e l l E l e c t r i c V e h i c l e燃料电池汽车F C E V节能汽车h y b r i d E l e c t r i c V e h i c l e 混合动力汽车H E V S e r i e s H y b r i d E l e c t r i c V e h i c l e 串联式混合动力汽车S H E V P a r a l l e l H y b r i d E l e c t r i c V e h i c l e并联式混合动力汽车P H E V S e r i e s -P a r a l l e l H y b r i d E l e c t r i c V e h i c l e 混联式混合动力汽车S P H E V混合动力汽车按驱动方式分按结构分类P H E V 并联S P H E V 串并联串联式：只有电动机的电力驱动系统，无其他动力来源发动机的电能与蓄电池的电能在P 处混合并联式：具有两个或多个动力装置，但没有电能的参与，只有机械动能的混合。
新能源汽车技术培训
虽然新能源汽车具有诸多优势，但在发展过程中也面临着一些挑战，如续航里程 短、充电时间长、成本高、基础设施建设不足等问题。此外，新能源汽车的推广 和普及还需要政府、企业和社会的共同努力。
02
CATALOGUE
新能源汽车关键技术
电池技术
01
02
03
电池种类与特性
了解锂离子电池、铅酸电 池、镍氢电池等主流电池 的种类及其特性。
新能源汽车技术 培训
汇报人：XX 2024-01-26
contents
目录
• 新能源汽车概述 • 新能源汽车关键技术 • 新能源汽车维护与保养 • 新能源汽车充电设施建设与服务 • 新能源汽车安全使用与环保要求 • 新能源汽车产业链协同创新发展
01
CATALOGUE
新能源汽车概述
定义与分类
定义
05
CATALOGUE
新能源汽车安全使用与环保要求
安全驾驶注意事项
严格遵守交通规则
新能源汽车驾驶人员应遵守道路交通规则，合理控制车速，保持 安全距离，避免交通事故的发生。
熟悉车辆性能
了解所驾驶的新能源汽车的性能特点，包括加速、刹车、转向等方 面的表现，确保在行驶过程中能够准确掌控车辆。
注意电池安全
电池管理系统
掌握电池管理系统的基本 原理、功能及在新能源汽 车中的应用。
电池安全与防护
学习电池安全使用规范， 了解电池热失控、过充、 过放等安全隐患及防护措 施。
电机技术
电机类型与工作原理
了解永磁同步电机、异步电机、开关 磁阻电机等主流电机的类型及其工作 原理。
电机维护与故障诊断
学习电机的日常维护和常见故障诊断 方法，提高电机的运行效率和使用寿 命。
《新能源汽车技术》教学教案(全)
《新能源汽车技术》教学教案(第一部分)一、教学目标1. 让学生了解新能源汽车的定义、分类和特点。
2. 让学生掌握新能源汽车的基本组成部分及其工作原理。
3. 培养学生对新能源汽车技术的兴趣和认识，提高环保意识。
二、教学内容1. 新能源汽车的定义与分类1.1 定义1.2 分类2. 新能源汽车的特点2.1 环保性2.2 经济效益2.3 技术发展前景3. 新能源汽车的基本组成部分3.1 电池组3.2 电动机3.3 控制器3.4 充电设施4. 新能源汽车的工作原理4.1 纯电动汽车工作原理4.2 混合动力汽车工作原理4.3 燃料电池汽车工作原理三、教学方法1. 讲授法：讲解新能源汽车的定义、分类、特点、组成部分和工作原理。
2. 案例分析法：分析新能源汽车的代表车型及其技术特点。
3. 互动讨论法：引导学生探讨新能源汽车技术的发展趋势及其对环保和经济的影响。
四、教学准备1. 教材或教学资源：《新能源汽车技术》相关教材或资料。
2. 课件：制作新能源汽车相关图片、图表、动画等课件。
3. 视频资料：准备新能源汽车相关介绍或原理讲解的视频资料。
五、教学评价1. 课堂问答：检查学生对新能源汽车基本概念的理解。
2. 小组讨论：评估学生在探讨新能源汽车技术发展中的表现。
3. 课后作业：布置相关习题，检验学生对新能源汽车知识的掌握。
《新能源汽车技术》教学教案(第二部分)六、教学内容5. 新能源汽车的关键技术5.1 动力电池技术5.2 驱动电机技术5.3 充电技术5.4 能源管理系统6. 新能源汽车的安全性与可靠性6.1 安全性能要求6.2 可靠性评估6.3 安全测试与认证7. 新能源汽车的维护与保养7.1 常规维护项目7.2 特殊维护要点7.3 保养周期与注意事项8. 新能源汽车的政策与市场8.1 国内外政策环境8.2 市场发展趋势8.3 产业竞争格局9. 新能源汽车的发展前景与挑战9.1 技术发展趋势9.2 环保与经济影响9.3 面临的挑战与解决方案七、教学方法1. 讲授法：讲解新能源汽车的关键技术、安全性、可靠性、维护保养等内容。
新能源汽车动力电池工作原理
新能源汽车动力电池工作原理近年来，随着环保意识的增强和能源危机的严峻形势，新能源汽车逐渐成为汽车产业的热门话题。
而其中，动力电池作为新能源汽车的核心部件之一，其工作原理成为了人们关注的焦点。
动力电池是指用于储存和释放电能的装置，是新能源汽车的动力来源。
它主要由电池单体、电池管理系统(BMS)和附件组成。
电池单体是电池的基本单元，多个电池单体串联组成电池组。
BMS负责对电池组进行监控和管理，确保电池的安全可靠工作。
附件则包括电池保护装置、冷却系统等。
动力电池的工作原理可以简单概括为电化学反应。
电池单体内部由正极、负极和电解液组成。
正极通常采用锂化合物，如锂铁磷酸锂（LiFePO4）或锂镍锰钴氧化物（NMC）等，负极则通常采用石墨等材料。
电解液则是负责正负离子的传输。
当电池与外部电路相连时，正极的锂离子会通过电解液向负极移动，同时伴随着电子的流动，从而产生电能。
在新能源汽车的行驶过程中，动力电池主要通过两种方式提供能量。
一是通过直接供电，将电能传输到电动机，驱动汽车运行。
二是通过储能，将多余的电能储存起来，在需要时释放出来供电使用。
这种储能和释放的过程称为充放电。
在电池充电过程中，外部电源通过充电设备将电能输入到电池中，将锂离子从负极移回正极，实现电池的再次储能。
而在放电过程中，电池则将储存的电能释放出来，通过电池管理系统控制电流输出到电动机，产生驱动力，推动汽车前进。
动力电池的工作原理中，电池管理系统起到了至关重要的作用。
BMS通过监测电池的电压、电流、温度等参数，实时掌握电池的状态，保证电池的安全性和稳定性。
当电池温度过高或电压过低时，BMS会发出警报并采取相应的措施，以避免电池的过热、过放等问题。
新能源汽车动力电池的工作原理是通过电化学反应实现电能的储存和释放。
电池单体、电池管理系统和附件共同构成了动力电池的核心部分。
通过充放电过程，动力电池为新能源汽车提供持续的电能，推动汽车的运行。
在未来，随着技术的进一步发展和创新，相信动力电池将会更加高效、安全地应用于新能源汽车领域，为我们创造更加清洁、可持续的出行方式。
新能源汽车核心技术详解电池包和BMSVCUMCU
新能源汽车核心技术详解：电池包和BMS、VCU、MCU电子创新网 | 2021-15-20 11:542021年国内新能源汽车产销冲破8万辆，发展态势喜人。
为了使新能源爱好者和低级研发人员更好地了解新能源汽车的核心技术，笔者结合研发进程中的经验总结，从头能源汽车分类、模块计划、电控技术和充电设施等方面进行了分析。
1 新能源汽车分类在新能源汽车分类中，“弱混、强混”与“串联、并联”不同分类方式令非业内人士感到困惑，其实这些名称是从不同角度给出的解释、并非矛盾。
消费者角度消费者角度通常依照混合度进行划分，可分为起停、弱混、中混、强混、插电和纯电动，节油效果和本钱增等指标加如表1所示。
表中“-”表示无此功能或较弱、“+”个数越多表示效果越好，从表中可以看出随着节油效果改善、本钱增加也较多。
技术角度图1 技术角度分类技术角度由简到繁分为纯电动、串联混合动力、并联混合动力及混联混合动力，具体如图1所示。
其中P0表示BSG(Belt starter generator，带传动启停装置)系统，P1代表ISG(Integrated starter generator，启动机和发电机一体扮装置)系统、电机处于发动机和聚散器之间，P2中电机处于聚散器和变速器输入端之间，P3表示电机处于变速器输出端或布置于后轴，P03表示P0和P3的组合。
从统计表中可以看出，各类结构在国内外乘用或商用车中均取得普遍应用，相对来讲P2在欧洲比较流行，行星排结构在日系和美系车辆中占主导地位，P03等组合结构在四驱车辆中应用较为普遍、欧蓝德和标致3008均已实现量产。
新能源车型选择应综合考虑结构复杂性、节油效果和本钱增加，例如由通用、克莱斯勒和宝马联合开发的三行星排双模系统，虽然节油效果较好，但由于结构复杂且本钱较高，近十年间的市场表现不尽如人意。
2 新能源汽车模块计划虽然新能源汽车分类复杂，但其中共用的模块较多，在开发进程中可采用模块化方式，共享平台、提高开发速度。
新能源汽车转向系统的组成
新能源汽车转向系统的组成
新能源汽车转向系统由多个组成部分构成，包括：
1.电动助力转向系统：电动助力转向系统是新能源汽车转向系统的核心部分之一，它通过电机的转动提供转向力，减少了驾驶员的努力。
2.电子稳定控制系统：电子稳定控制系统通过感应车辆的转向角度和速度，控制车辆的稳定性，防止车辆失控。
3.转向装置：转向装置是新能源汽车转向系统的基础部分，包括转向节、转向杆和传动机构等，它们协同工作，将驾驶员的转向指令转化为车辆前轮的转向动作。
4.转向角度传感器：转向角度传感器可以感知车辆前轮的转向角度，将转向动作反馈给车辆控制系统，使其适时响应。
5.电动转向助力泵：电动转向助力泵提供电力助力，提高转向的精度和灵敏度，减少驾驶员的努力。
以上是新能源汽车转向系统的主要组成部分，它们相互协作，确保车辆转向的精准度和安全性。
- 1 -。
新能源汽车电池箱体
新能源汽车电池箱体随着电动汽车市场的不断发展壮大，电池箱体成为了新能源汽车的重要组成部分。
电池箱体是电动汽车储能系统的重要组成部分，起到了储存和保护电池的作用。
本文将对新能源汽车电池箱体进行详细介绍。
一、电池箱体的定义和作用电池箱体是电动汽车中用于安装储能电池的容器，具有保护电池、散热和防火防爆等功能。
电池箱体的主要作用包括以下几点：1. 保护电池：电池箱体能够防止外界的物理冲击和挤压对电池的损坏，确保电池的安全稳定运行。
2. 散热：电动汽车的电池工作过程中会产生一定的热量，电池箱体通过合理的散热设计能够有效降低电池的温度，提高电池的工作效率和寿命。
3. 防火防爆：电池箱体针对电池可能发生的爆炸和火灾等安全问题进行设计，通过使用防火材料、防爆装置和安全阀等措施，确保电池工作的安全性。
二、电池箱体的结构和材料电池箱体的结构一般包括箱盖、箱体和连接件等部分。
箱盖是电池箱体的顶部，一般采用钢板或铝合金材料制成，具有良好的强度和密封性能。
箱体是电池箱体的主要部分，一般采用钣金制作，可以根据电池尺寸和空间要求进行设计。
连接件是连接电池箱体和车身结构的部分，一般采用螺栓和焊接等方式进行固定。
电池箱体的材料选择主要考虑材料的强度、密封性和重量等因素。
常见的电池箱体材料包括铝合金、钢材和复合材料等。
铝合金具有良好的强度和导热性能，重量轻且易于加工，一般应用于小型电动汽车。
钢材具有较高的强度和耐腐蚀性能，适用于大型电动汽车。
复合材料具有优良的抗冲击性能和绝缘性能，可减轻车身重量，提高车辆的综合性能。
三、电池箱体的设计考虑因素电池箱体的设计需要考虑以下几个主要因素：1. 强度和刚度：电池箱体需要具有足够的强度和刚度来保护电池，抵抗外界的冲击和挤压。
2. 密封性：电池箱体需要具有良好的密封性，防止电池内部的液体泄漏，避免与外界环境接触。
3. 电池热管理：电池工作时会产生一定的热量，电池箱体需要考虑合理的散热设计，以降低电池的温度，提高电池的寿命和性能。
新能源汽车介绍基础知识
新能源汽车介绍基础知识随着环保意识的普及，新能源汽车越来越受到人们的关注。
那么，什么是新能源汽车呢？新能源汽车是指使用可再生能源或非化石能源作为动力的汽车，包括纯电动汽车、插电式混合动力汽车和燃料电池汽车。
纯电动汽车，顾名思义就是只使用电能作为动力的汽车。
它采用电池储存电能，通过电动机驱动车轮。
纯电动汽车的优点是零排放、低噪音、低维护成本，但其续航里程仍然是限制其普及的主要因素。
插电式混合动力汽车，简称PHEV，是将内燃机和电机结合在一起的汽车，它既可以使用电能也可以使用油能作为动力。
PHEV可以通过插电充电，也可以通过内燃机发电来充电。
PHEV的优点是既有油车的续航能力，又具有纯电动汽车的零排放能力，是一种比较实用的新能源汽车。
燃料电池汽车，简称FCV，是使用氢能作为燃料，通过燃料电池将氢气和氧气反应产生电能，从而驱动电动机进行行驶的汽车。
燃料电池汽车的优点是零排放、能源利用率高，但其目前的制造成本较高。
在新能源汽车中，电池是一个非常重要的组成部分。
电池的种类有很多，包括铅酸电池、镍氢电池、锂离子电池等。
其中，锂离子电池是目前应用最广泛的电池，因其能量密度高、寿命长、环保等优点，成为了大多数电动车的首选电池。
除了电池之外，电机也是新能源汽车中的重要组成部分。
电机的种类有直流电机、交流电机等，其中交流电机由于其转速可调、效率高等特点在新能源汽车中得到了广泛应用。
新能源汽车的发展离不开政策的支持。
目前，我国政府出台了一系列支持新能源汽车发展的政策，包括购车补贴、免费停车、免费通行等。
这些政策的出台，促进了新能源汽车的普及和发展。
新能源汽车是未来汽车发展的方向，它具有节能环保、低噪音等诸多优点。
虽然目前新能源汽车的价格较高，但随着技术的不断进步和政策的支持，相信新能源汽车会越来越普及，成为人们出行的首选。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新能源汽车的基本组成
新能源汽车的基本组成包括以下几个部分：
1. 动力系统：新能源汽车的动力系统通常采用电动驱动，包括电池组、电动机、电控系统等。
电池组是新能源汽车的能量来源，它储存电能并为电动机提供动力。
电动机将电能转化为机械能，驱动车辆行驶。
电控系统则负责管理和控制电池组和电动机的工作。
2. 底盘和车身：新能源汽车的底盘和车身与传统汽车类似，包括车架、悬挂系统、制动系统、转向系统等。
底盘和车身的设计需要考虑到电池组和电动机的布置，以保证车辆的平衡性和稳定性。
3. 充电系统：新能源汽车需要通过充电系统来补充电池组的能量。
充电系统包括充电接口、充电器、充电桩等。
充电接口用于连接车辆和充电器，充电器将交流电转换为直流电并为电池组充电。
4. 电控系统：新能源汽车的电控系统是车辆的“大脑”，它负责管理和控制车辆的各个系统和部件。
电控系统包括电池管理系统、电动机控制系统、车辆控制单元等，它可以实现对电池组、电动机、充电系统等的监测和控制。
5. 辅助系统：新能源汽车还配备了一些辅助系统，如空调系统、音响系统、导航系统等，以提高车辆的舒适性和便利性。
以上是新能源汽车的基本组成部分，不同类型和品牌的新能源汽车可能会有所差异，但总体上都包括这些关键部件和系统。
随着技术的不断发展，新能源汽车的组成和功能也在不断创新和改进。
