三效浓缩蒸发器操作规程
题 目
三效浓缩蒸发器标准操作规程
文件编码
页 码 第1页 共6页
起 草 人 审 核 人 批 准 人
日 期 日 期 日 期
编制部门 颁发部门 生效日期
分发部门
1目的
规范员工的操作技能，提高员工的操作水平，保证设备正常
运转
2适用范围
适用于三效浓缩蒸发器
3编写依据：《三效浓缩蒸发器说明书》
4职责
4.1本生产岗位操作工严格按本规程执行
4.2车间负责人负责监督检查规程的严格执行，对执行情况
负责
5内容：
5.1准备
5.1.1确认所需浓缩物料准备足够，并处于储罐待浓缩状态
5.1.2确认锅炉所产蒸汽充足，并能满足本次生产的全过程
5.1.3确认冷却水供应充足并温度适宜，冷却塔所用设备处于
正常运行状态
精品文档
精品文档
5.1.4确认三效各分离器破空阀、所有泵前排污阀处于关闭状
态
5.1.5确认真空泵冷却水打开适宜状态（开1/3为宜），各效
泵冷却水阀门处于开启状态，并保证各效泵冷却密封水充
足，检查冷却水出口有冷水流出（在冷却水未开启前禁止开
启设备）
5.1.6对所需浓缩物料打入平衡槽适量，准备浓缩
5.2开机操作
5.2.1开机顺序：真空泵——进料泵——一效循环泵——二效
循环泵——三效循环泵——出料泵（同时打开蒸汽阀）——
冷凝水泵
5.2.2开启真空泵，当三效分离器真空度达到0.08MPa时，微
开蒸汽主阀门，并将分气缸底部的阀门打开，排净冷凝水
（注：若此时遇情况关闭真空泵、或者真空度在0.06MPa以
上时，再开启真空泵时必须先打开真空泵放气阀，待真空泵
开启后放水完毕再关闭放气阀）
三效浓缩蒸发器标准操作规程
文件编码
页 码
第2页 共6页
精品文档
精品文档
5.2.3观察各效真空度，当达到0.09MPa时，要微开进料泵的
回流阀，系统会自动开启进料泵，料液经预热器进入一效分
离器，并观察料液流量（现定7方/小时左右），一二三效循
环泵及出料泵、冷凝水泵相续自动开启。（注：同时观察各
分离器内是否有物料流入，若没物料流入，立即停止该效循
环泵以及后到工序的所有泵。观察视镜待有物料流入后再开
启该效泵。系统自动运行时要想开启该泵首先要变“自动”
为“手动”，开启该泵后要立即再变回“自动”，后续泵就会
按程序自动开启。若超过系统设定时间还应手动开启该泵下
一工序泵再立即改为“自动”状态）
5.2.4在系统自动运行过程中，当出料泵开启后要立即开启分
汽阀，再缓慢开启蒸汽主阀门向一效蒸发器加蒸汽，缓慢的
使一效蒸发器升温到75——80摄氏度，此时适量调节蒸汽
主阀门，使一效蒸发器温度稳定在此温度之间。
5.2.5系统运行时，要正确填写设备运行记录，字迹清晰，不
得涂抹。如果三效分离器温度偏低时，应调小循环水量；温
度偏高时，应加大循环水量。使三效分离器温度始终保持在
45——55摄氏度
5.2.6一效加热时，负压不得低于0.01MPa，低于0.01MPa时，
调小蒸汽阀门。如果低于0MPa，会出现设备超压
三效浓缩蒸发器标准操作规程
文件编码
页 码 第3页 共6页
精品文档
精品文档
5.2.7在系统运行过程中，一定要保证平衡槽内不能断料，还
要保证料液的进料量
5.2.8料液经过三效浓缩后，要勤测出料浓度，当出料浓度达
到需要的浓度时把料液打入成品罐，同时调好进料流量
5.2.9设备出现故障时必须先关闭蒸汽主阀门，再处理故障
5.2.10在测量出料浓度过程中，浓度过大，把进料量调大一
点；浓度偏低，把进料量调小一点
5.3停机操作
5.3.1停机顺序：蒸汽主阀门——进料泵——一效循环泵——
二效循环泵——三效循环泵——出料泵——真空泵——（停
一会再关）冷凝水泵
5.3.2停机前，首先关闭蒸汽主阀门，然后关闭分汽阀，打开
蒸汽分汽缸底部排气阀
5.3.3平衡槽内没料液后关闭进料泵，一效分离器没料液后关
闭一效泵，二效分离器没料液后关闭二效泵。同时向平衡槽
打入冷却水，相续清洗一二效分离器。此时三效分离器内还
有料液，千万不要混肴，待三效出料完毕。再对整套设备进
行循环清洗
5.3.4等每效的温度将至50摄氏度左右时再关闭所有泵
5.3.5在关闭所有泵前，应先将蒸汽阀切换至“手动”状态，
三效浓缩蒸发器标准操作规程
文件编码
页 码 第4页 共6页
精品文档
精品文档
再依次关闭至真空泵时，再把蒸汽阀切换到“自动”状态，
最后再关闭冷凝水泵
5.3.6停机后要把一二三效分离器破空阀打开，待各效正压后
放净设备清洗水，清理蒸发管内的沉积物，防止设备内部结
垢。
5.3.7本设备每年使用时间长短不一，所以一停机就必须进行
冲洗及检修，减少腐蚀和结垢
7相关文件：《循环泵说明书》、《水环式真空泵说明书》、《冷
凝水泵说明书》
8附录——《三效浓缩蒸发器操作示意图》
9三效浓缩蒸发器的工作原理
三效浓缩器在一、二效分离器内隔板隔出顶部与内腔相通的
蒸汽腔，蒸汽腔底部接直管与下一级加热器连接，为二次或
三次蒸汽管。蒸汽从分离器顶部进入蒸汽腔，直接进入下一
级加热器。因蒸汽腔的横截面比一般蒸汽管大得多，直管通
入下一级加热器无折转，距离近，大大降低蒸汽阻力，增加
流量，提高分离效率。且因蒸汽腔是位于分离器内，减少了
引出蒸汽的热量损失。一效加热器的疏水管通入分离器的冷
凝室，冷凝水从其下排出，避免了蒸汽损失，也解决了疏水
器的噪声和污染。下联管前端的清洗手孔，便于清洗加热器
三效浓缩蒸发器标准操作规程
文件编码
页 码 第5页 共6页
精品文档
精品文档
底部边角的残留物。各分离器有独立进料口，便于观察和控
制进料流量。三组加热器和分离器按扇形排列布置，缩短了
设备总长度，便于操作。
10异常情况处理
异常情况 原因分析 处理方法
真空度低
1、真空系统有渗漏； 2、真空泵的部件腐蚀严重； 3、供水量不足或温度太高；（温度高于40。C） 4、填料密封泄漏； 5、泵内了结垢严重。 1、检查装置和管道的密封情况；
2、更换、检修真空泵；
3、加大冷却水供给量，检查冷却水温度高
的原因；
4、稍拧紧填料压盖；
5、清理水垢。
突然停水 电器故障
立即停泵，停蒸汽进行全部停车处理，到水
正常时在开车
突然停电 电器故障
应立即关闭蒸汽，进行全部停车处理，到电
正常时在开车
蒸发器内结垢 物料浓度、温度高，操作错
误
停车清洗
真空泵抽料 列管破裂或第三级液位高 及时修理，降低液位
蒸发速度太
低
1、蒸汽压力低和真空控制调
节不好； 2、装置中的颗粒没有充分除净会造成个别换热管的污染和堵塞； 3、加热器的排料和排气不充分。 1、调节蒸发器的基本运转参数至正常情
况；
2、充分清洗蒸发器，保证蒸发器的清洁，
必要时对蒸发器进行打开进行检查；
3、适当增加排料和排气的量或时间。
三效浓缩蒸发器标准操作规程
文件编码
页 码 第6页 共6页
精品文档
精品文档
三效浓缩蒸发器运行记录
项目 时间 蒸汽压力 分汽压力 冷却水温度 进料量 出料浓度 一效蒸发器温度 一效蒸发器真空度 一效分离器温度 一效分离器真空度 二效分离器温度 二效分离器真空度 三效分离器温度 三效分
离器真
空度
精品文档
精品文档
三效蒸发器操作规程
三效蒸发器操作规程三效蒸发器是一种封闭式的设备，用于将液态物质蒸发成浓缩物，并在该过程中循环利用热能。
它具有高效、节能、环保等特点，广泛应用于化工、制药、食品、环保等行业。
为了保证三效蒸发器的安全运行和高效生产，下面是三效蒸发器的操作规程。
一、安全注意事项1.操作人员必须经过严格的培训，熟悉三效蒸发器的性能、结构和工作原理，能够正确、安全地操作设备。
2.在操作前检查设备是否完好，设备内是否有杂物和积液，管道是否通畅。
3.操作人员必须佩戴个人防护装备，如防护眼镜、防护手套、防滑鞋等。
4.操作人员必须严格按照操作规程进行操作，不得随意更改操作参数。
5.在操作过程中应密切观察设备运行情况，如发现异常情况，应及时停机处理。
6.禁止在设备运行过程中随意打开控制阀门、挡板等。
7.设备停机维护时，必须戴好安全帽，确保人员安全。
二、操作步骤1.检查设备a.检查设备的电气系统是否正常，各仪表是否工作正常。
b.检查水、电、热介质的供应是否正常。
2.开启蒸汽系统a.打开主蒸汽阀门，调节蒸汽流量，使其适应设备工作需求。
b.检查蒸汽系统各部位是否有漏气情况。
3.开启冷却水系统a.进入冷却水系统界面，打开冷却水阀门，调节水流量，使其保持恒定。
b.检查冷却水系统是否有渗漏情况。
4.开启循环泵a.打开循环泵的开关，启动循环泵。
b.检查循环泵的运行情况，确保泵正常运行。
5.设置操作参数a.设置蒸发器入料流量，根据生产需求进行调节。
b.设置蒸发器的温度，保证设备内温度处于正常范围。
c.设置排泥阀和排泥时间，防止泥汽对设备造成损害。
6.启动运行a.按照操作程序启动控制系统，开始运行设备。
b.观察设备运行情况，包括温度、压力等参数，确保设备正常运行。
7.监控设备a.监控设备的运行状态，如温度、压力、流量等参数，随时调整操作参数以保持设备的稳定运行。
b.及时处理设备的异常情况，如压力过高、温度波动等。
8.停机处理a.停止进料和热介质供应，使设备逐渐冷却。
硫酸铵溶液三效结晶蒸发器操作规程
硫酸铵溶液三效结晶蒸发器操作规程一、产品用途根据硫酸铵性质我们公司使用了强制循环蒸发工艺，强制循环蒸发装置是一种高效多程循环型蒸发设备，强制循环蒸发原理设定了它具有传热效率高、温差损失小、物料加热时间短、不易变质、易于多效操作、低能耗、设备体积小等特点，强制循环蒸发器是依靠外加力---循环泵是液体进行循环，特别适合蒸发结晶或易结疤物料在常压或真空条件下连续或间断蒸发，适合蛋氨酸蒸发特点，本蒸发装置广泛使用于化工、轻工、食品、石化、冶金等行业的蒸发作业。
二、规格与技术参数名称一效二效三效真空度（MPa）约-0.020 约-0.068 约-0.088蒸发温度（℃） 86-88℃ 68-70℃ 46-48℃额定蒸发量 8250Kg/h水蒸汽耗量 3300Kg/h冷却水循环量 120T/h电力装机容量 kw蒸发能力计算参数A=进料量B=水蒸发K=浓缩量H=出料量E=蒸发率公式：A+H=B+KE=(A+H)/K三、工作原理强制循环蒸发器是依靠外加力---循环泵使液体进行循环。
在流下过程中，被壳程加热介质加热汽化，产生的蒸汽与液相共同进入蒸发器的分离室，汽液经充分分离，蒸汽进入下一效蒸发器作为加热介质，从而实现多效操作，液相则由分离室排出。
四、工艺描述为了正确的操作，操作人员应该熟悉所有的现场安装的工艺管线。
一旦操作出现问题或紧急情况时，可以最快知道各个部件的位置和管路的连接情况。
（一）物料流程要浓缩的物料经过进料泵经过流量计再经过板式换热器列管式换热器到一效分离器，在一效循环泵的作用下进入一效加热器加热，产生的二次蒸汽和浓缩物料离开管束，大部分的物料收集在分离器下部的缓冲区并泵抽出去到二效，部分的物料通过循环泵循环蒸发。
在分离器中蒸汽和液体被分离---二次蒸汽在分离器顶部离开到二效加热器加热。
物料从一效到二效三效后同样的原来蒸发，通过三个蒸发单元连续蒸发；浓度达到要求后出料去浓缩罐。
（二）生蒸汽，二次蒸汽，冷凝水流程设备加热的主要能源是低压生蒸汽，蒸汽通过蒸汽控制阀进入蒸发器壳程列管跟物料换然后被冷凝后加热器壳程底部流入二效壳程。
三效蒸发器安全操作规程
三效蒸发器安全操作规程一开车：1、首先开启循环水，各个水泵的冷却水（进料泵、出料泵、一效循环泵、二效循环泵、三效循环泵、冷凝水泵、真空泵）,检查冷却水出水口是否有冷凝水流出，在冷却水未开启前，禁止开启设备。
2、打开进料泵的回流阀，开启进料泵，物料经预热后进入一级分离器，进到指定位置时，开启一效循环泵，保证进二效分离器、三效分离器的阀门在开启状态，向二效、三效分离器进料，当各个分离器内物料的液位保持平衡后，开启二效、三效强制循环泵。
3、开启真空泵，三效分离器负压到0.09-0.095Mpa时，开启蒸汽主阀门，然后开启冷凝水泵，缓慢的使一效蒸发器升温至75-85℃。
4、系统运行时，要经常查看各效的温度表、真空表。
若三效分离器温度偏低时，应调小循环水量，温度偏高时应加大循环水量，使三效分离器温度始终保持在45-55℃。
5、一效加热时，负压不得低于0.01Mpa，低于0.01Mpa时，调小蒸汽阀门。
若低于0.00Mpa，会出现设备超压。
6、废液经三效浓缩后，检查出料口的浓度，看透视镜，若出现结晶体说明已达标，即可打开出料阀，通过出料泵输送至结晶罐。
进料时要及时打开结晶罐搅拌。
7、设备出现故障时，必须先关闭蒸汽总阀，再处理故障。
8、三效浓缩蒸发器不允许段料操作。
若段料后，必须停止使用设备。
二停车：1、停车前，首先关闭主蒸汽阀，然后关闭分气阀，打开蒸发分气缸底部排气阀。
2、等每效的温度降至35-45℃后，关闭所有的泵。
3、停机后将一效、二效、三效蒸发器、分离器内的物料排净。
4、物料排净后，依次按照进料程序加入自来水，开启循环泵，清洗设备，然后放净，防止设备内部结垢。
外循环式真空蒸发器操作规程三效蒸发器
WZ-Ⅲ外循环式真空蒸发器操作规程（三效蒸发器）一、工艺流程启动循环水泵→启动原料泵（一效进料泵），打开阀门→一效分离室（分离室液位1500mm）→启动二效进料泵，打开阀门→二效分离室（分离室液位1300mm）→启动三效进料泵，打开阀门→三效分离室（分离室上液位（1500mm））→关闭阀门，关闭三效进料泵→二效分离室（分离室上液位（1300mm））→关闭阀门，关闭二效进料泵→一效分离室（分离室液位1500mm）关闭阀门，关闭原料泵→开启二、三效强制循环泵→启动真空泵及真空管路阀门→建立真空→打开一效蒸发器蒸汽阀门，通蒸汽，进行蒸发浓缩→取样达到溶度，开启三效出料泵及出料阀→冷却结晶器→离心机→出料装袋，母液通过母液泵去原料池二、料液路线原料池→原料泵→一效加热器→一效分离室→二效进料泵→二效加热器→二效分离室→三效进料泵→三效加热器→三效分离室→出料泵→冷却结晶器→离心机→外送三、蒸汽（二次蒸汽路线）生蒸汽→一效加热器→一效分离室→二效加热器→二效分离室→三效加热器→三效分离室→冷凝器→真空泵四、开机前准备1、关闭所有阀门和放气装置。
2、打开冷凝器、冷却结晶器及所有水泵机封循环冷却水阀门（注意：每班运行前需要检查阀门是否打开）。
3、启动循环水泵。
五、开始进料1、手动启动原料泵，打开一效蒸发器进料阀门，一效蒸发器开始进料。
2、料液升至一效分离室合适液位（1500mm）时手动启动二效进料泵，并同时打开二效进料阀门，二效蒸发器开始进料。
（注意：后一效进料同时需要注意前一效不能打空）。
3、料液升至二效分离室合适液位（1300mm）时手动启动三效进料泵，并同时打开三效进料阀门，三效分离室开始进料。
（注意：后一效进料同时需要注意前一效不能打空）。
4、三效分离室液位达到上液位（1500mm）时，关闭三效进料阀门，关闭三效进料泵，停止二、三效蒸发器之间的转料。
（注意：后一效进料同时需要注意前一效不能打空）。
5、二效分离室液位达到上液位（1300mm）时，关闭二效进料阀门，关闭二效进料泵，停止一、二效蒸发器之间的转料。
三效蒸发器操作规程正式版

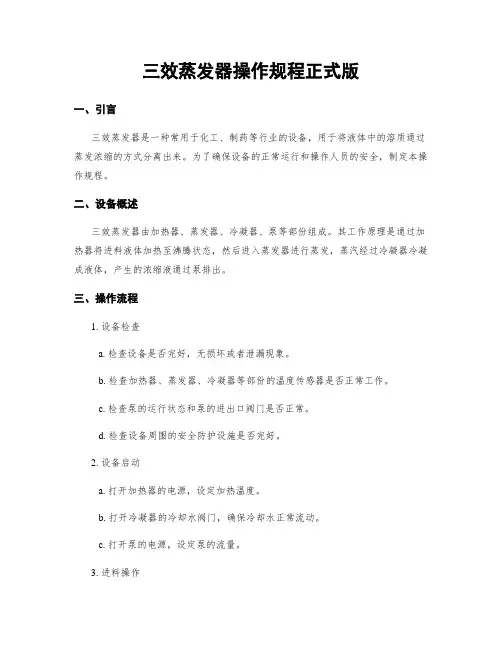

三效蒸发器操作规程正式版一、引言三效蒸发器是一种常用于化工、制药等行业的设备，用于将液体中的溶质通过蒸发浓缩的方式分离出来。
