光纤的色散特性课件
光纤中的色散
光纤中的色散
一、什么是光纤中的色散
光纤中的色散是指光信号的不同频率成分或不同模式分量以不同速度传播，导致信号失真和脉冲展宽的现象。
二、导致光纤的色散的因素
光纤中的色散产生基于两个方面的因素：一是进入光纤中的光信号不是单色光（光源发出的光不是单色或是调制信号具有一定的带宽）；二是光纤对光信号的色散作用。具体来说，光源发出的光不是单色的，有一定的波长范围，这个范围就是光源的线宽。在对光源进行调制时，可认为信号是按照同样的方式对光源谱线中的每一分量进行调制的。一般调制带宽比光源窄得多，因而可以认为光源的线宽就是已调信号带宽，但对高速和线宽极窄的光源，情况不一样。进入光纤中去的是一个调制了的光谱，如果是单模光纤，它将激发出基模。如果是多模光纤，则激发出大量模式。由此可以看出，光纤中的信号能量是由不同的频率成分和模式成分构成的，它们有不同的传播速度，从而引起比较复杂的色散现象。
三、影响光纤的色散的因素
1. 光源的带宽：光源发出的光不是单色光，而是具有一定带宽的连续光。这个带宽会导致光信号中不同频率成分的传输速度不同，从而引起色散。
2. 光纤的折射率：不同频率的光在光纤中的折射率不同，导致它们的传输速度也不同，进一步引起色散。
3. 光纤的长度：光纤的长度也会影响色散，因为不同长度的光纤对光信号的传输特性会有所不同。
4. 光纤的材料：不同材料的光纤对光的色散效应也不同，因为材料对不同频率的光的吸收和散射特性会有所差异。
5. 光纤的结构：光纤的结构也会影响色散，例如多模光纤和单模光纤对色散的影响就存在显著差异。
17-光纤色散及补偿方法简述
目 录
色散及其补偿介绍 ................................................................................................................................... 2
一、色散的基本概念 ....................................................................................................................... 2
1.1 基本概念 ............................................................................................................................ 2
1.2 光纤中色散的种类 ............................................................................................................ 2
1.3 光纤色散表示法 ................................................................................................................ 2
1.4 单模光纤的色散系数 ........................................................................................................ 3
1.5 光纤色散造成的系统性能损伤 ........................................................................................ 3
单模光纤的色度色散

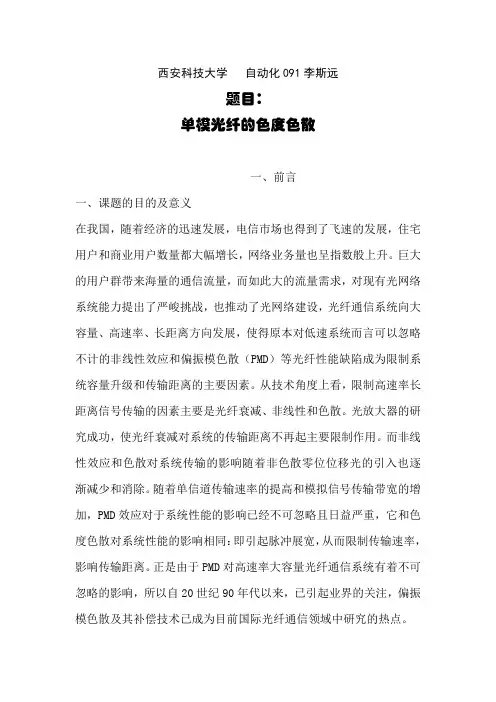

西安科技大学 自动化091李斯远
题目：
单模光纤的色度色散
一、前言
一、课题的目的及意义
在我国，随着经济的迅速发展，电信市场也得到了飞速的发展，住宅用户和商业用户数量都大幅增长，网络业务量也呈指数般上升。巨大的用户群带来海量的通信流量，而如此大的流量需求，对现有光网络系统能力提出了严峻挑战，也推动了光网络建设，光纤通信系统向大容量、高速率、长距离方向发展，使得原本对低速系统而言可以忽略不计的非线性效应和偏振模色散（PMD）等光纤性能缺陷成为限制系统容量升级和传输距离的主要因素。从技术角度上看，限制高速率长距离信号传输的因素主要是光纤衰减、非线性和色散。光放大器的研究成功，使光纤衰减对系统的传输距离不再起主要限制作用。而非线性效应和色散对系统传输的影响随着非色散零位位移光的引入也逐渐减少和消除。随着单信道传输速率的提高和模拟信号传输带宽的增加，PMD效应对于系统性能的影响已经不可忽略且日益严重，它和色度色散对系统性能的影响相同：即引起脉冲展宽，从而限制传输速率，影响传输距离。正是由于PMD对高速率大容量光纤通信系统有着不可忽略的影响，所以自20世纪90年代以来，已引起业界的关注，偏振模色散及其补偿技术已成为目前国际光纤通信领域中研究的热点。
二、国际国内的研究状况
偏振模色散是由光纤不圆度、光纤内部残留应力、环境温度变化等因素引起相互正交的两个偏振基模因传输速度不同而导致的脉冲展宽。在2,5Gb/S以下的光纤通信系统中几乎感觉不到偏振膜色散的存在。到了20世纪90年代早期10Gbps系统出现，PMD的作用开始显现，而对于紧随其后的40Gbps系统，PMD就成为导致信号分裂畸变的重要因素，从而制约了光网络的进一步发展。从那时起，人们真正开始了对PMD进行系统深入的研究。从80年代中期到90年代初期建立期初步的PMD统计模型开始，到2002年期间，逐渐发展和完善了一阶和高阶PMD的统计理论，也有了多种适应不同环境和测量要求的测量方法，测量仪器精度已达飞秒量级。这期间，IPU就PMD问题专门重新定义了光纤标准，建议中给出PMD可以接收的最大值为0.5ps。从90年代中后期发展起来的PMD补偿技术，目前已有光域和电域的多种补偿方法，但补偿器的成本、工作可靠性以及对高阶PMD的补偿能力都尚未解决或是解决得不太好，这些方面都是目前研究的重点。
光纤 偏振模色散
光纤 偏振模色散

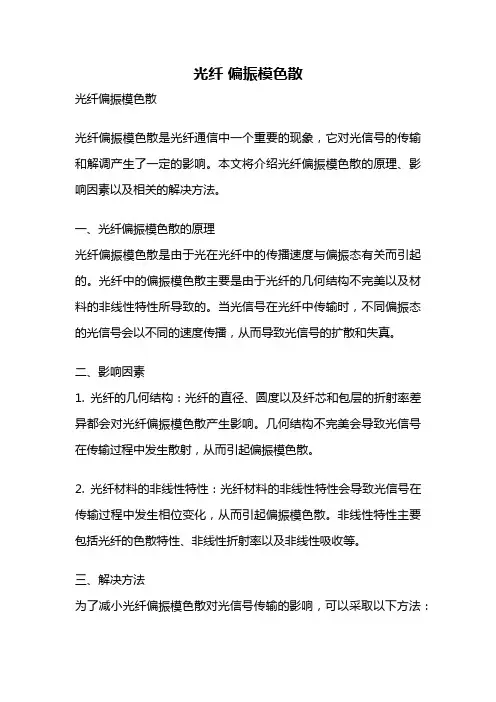

光纤偏振模色散
光纤偏振模色散是光纤通信中一个重要的现象，它对光信号的传输和解调产生了一定的影响。本文将介绍光纤偏振模色散的原理、影响因素以及相关的解决方法。
一、光纤偏振模色散的原理
光纤偏振模色散是由于光在光纤中的传播速度与偏振态有关而引起的。光纤中的偏振模色散主要是由于光纤的几何结构不完美以及材料的非线性特性所导致的。当光信号在光纤中传输时，不同偏振态的光信号会以不同的速度传播，从而导致光信号的扩散和失真。
二、影响因素
1. 光纤的几何结构：光纤的直径、圆度以及纤芯和包层的折射率差异都会对光纤偏振模色散产生影响。几何结构不完美会导致光信号在传输过程中发生散射，从而引起偏振模色散。
2. 光纤材料的非线性特性：光纤材料的非线性特性会导致光信号在传输过程中发生相位变化，从而引起偏振模色散。非线性特性主要包括光纤的色散特性、非线性折射率以及非线性吸收等。
三、解决方法
为了减小光纤偏振模色散对光信号传输的影响，可以采取以下方法：
1. 优化光纤的几何结构：通过改进光纤的制造工艺，提高光纤的圆度和直径精度，减小纤芯和包层的折射率差异，可以有效降低光纤偏振模色散的程度。
2. 使用光纤色散补偿器：光纤色散补偿器可以根据光信号的频率特性来调整光信号的相位，从而抵消光纤偏振模色散引起的相位变化，达到补偿的效果。
3. 采用光纤光栅：光纤光栅可以通过调制光纤的折射率分布来改变光信号的传播速度，从而减小光纤偏振模色散的影响。
四、总结
光纤偏振模色散是光纤通信中不可忽视的一个问题，它会对光信号的传输质量产生一定的影响。为了减小光纤偏振模色散的影响，可以通过优化光纤的几何结构、使用光纤色散补偿器以及采用光纤光栅等方法来进行补偿和调节。只有充分理解和掌握光纤偏振模色散的原理和解决方法，才能更好地应对光纤通信中的挑战，提高光信号的传输质量和可靠性。
光纤的损耗及色散
— 1 — 光纤的损耗及色散
一、光纤的损耗
光纤的损耗是光纤的重要特性，它是光在光纤中传输一定距离后其能量损失的程度，用单位长度的光纤对光信号损失的分贝数表示，单位为dB/k。
光纤的损耗与光的波长有关，在石英类光纤的损耗与传输光的光波长的变化曲线中，有三个极小值，常把这三个波长称为石英光纤传输的三个窗口。这三个波长中，0.85μm处损耗最大，1.31um处损耗次之，1.55μm处损耗最小。
光纤损耗产生的原因，一是光纤材料本身的吸收、散射的内因，二是与制造工艺有关的外因，例如材料不纯、水汽、气泡的原因，以及结构不齐的原因。有一种无水峰光纤。性能比较好。
光纤的温度系统很小，光纤损耗随温度的变化可以不予考虑，但在较低温度下，损耗有明显增加。
二、光纤的色散
光纤的色散是指输入信号中包含的不同频率或不同模式的光在光纤中传播的速度不同：
不能同时到达输出端，使输出波形展宽变形、形成失真的现象。
色散是时域上的反映，带宽是频域上的反映。由于色散的存在，光信号在传输一定距离后，就会使展宽波形到不可辨认的程度，严重影响模拟信号的传输。在数字信号传输时，由于色散会使脉冲变形。
色散的存在限制了光信号一次传输的距离，在传输距离相同的情— 2 — 况下，色散越大，单位时间内传输的信息容量越小，还会引起二次失真。
色散常用色散常数D来描写。是指单位波长间隔的光传输单位距离的群时延差（群时延是波束的群速度的倒数，也就是波束传输单位距离所需的时间）。
色散常数表达式，如下：
色散的种类有模式色散、材料色散、结构色散：
1）模式色散一不同模式的光传输时间不同。
2）材料色散一折射率、波长不同，引起传输速度不同。
3）结构色散一光进入包层而造成的。
根据色散的不同，有不同的光纤，例如色散位移光纤、色散平坦光纤、折射率渐变型光纤。
光纤色散常数 与 群速度色散

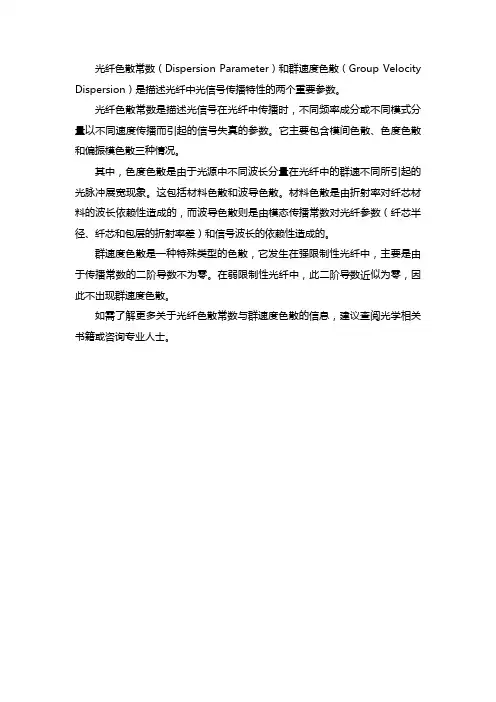

光纤色散常数（Dispersion Parameter）和群速度色散（Group Velocity
Dispersion）是描述光纤中光信号传播特性的两个重要参数。
光纤色散常数是描述光信号在光纤中传播时，不同频率成分或不同模式分量以不同速度传播而引起的信号失真的参数。它主要包含模间色散、色度色散和偏振模色散三种情况。
其中，色度色散是由于光源中不同波长分量在光纤中的群速不同所引起的光脉冲展宽现象。这包括材料色散和波导色散。材料色散是由折射率对纤芯材料的波长依赖性造成的，而波导色散则是由模态传播常数对光纤参数（纤芯半径、纤芯和包层的折射率差）和信号波长的依赖性造成的。
群速度色散是一种特殊类型的色散，它发生在强限制性光纤中，主要是由于传播常数的二阶导数不为零。在弱限制性光纤中，此二阶导数近似为零，因此不出现群速度色散。
如需了解更多关于光纤色散常数与群速度色散的信息，建议查阅光学相关书籍或咨询专业人士。
单模光纤与多模光纤的色散
一、概述
色散是光纤的传输特性之一。由于不同波长光脉冲在光纤中具有不同的传播速度，因此，色散反应了光脉冲沿光纤传播时的展宽。光纤的色散现象对光纤通信极为不利。光纤数字通信传输的是一系列脉冲码，光纤在传输中的脉冲展宽，导致了脉冲与脉冲相重叠现象，即产生了码间干扰，从而形成传输码的失误，造成差错。为避免误码出现，就要拉长脉冲间距，导致传输速率降低，从而减少了通信容量。另一方面，光纤脉冲的展宽程度随着传输距离的增长而越来越严重。因此，为了避免误码，光纤的传输距离也要缩短。光纤的色散可分为：
1．模式色散又称模间色散
光纤的模式色散只存在于多模光纤中。每一种模式到达光纤终端的时间先后不同，造成了脉冲的展宽，从而出现色散现象。
2．材料色散
含有不同波长的光脉冲通过光纤传输时，不同波长的电磁波会导致玻璃折射率不相同，传输速度不同就会引起脉冲展宽，导致色散。
3．波导色散又称结构色散
它是由光纤的几何结构决定的色散，其中光纤的横截面积尺寸起主要作用。光在光纤中通过芯与包层界面时，受全反射作用，被限制在纤芯中传播。但是，如果横向尺寸沿光纤轴发生波动，除导致模式间的模式变换外，还有可能引起一少部分高频率的光线进入包层，在包层中传输，而包层的折射率低、传播速度大，这就会引起光脉冲展宽，从而导致色散。
4、偏振模色散（PMD）又称光的双折射
单模光纤只能传输一种基模的光。基模实际上是由两个偏振方向相互正交的模场HE11x和HE11y所组成。若单模光纤存在着不圆度、微弯力、应力等，HE11x和HE11y存在相位差，则合成光场是一个方向和瞬时幅度随时间变化的非线性偏振，就会产生双折射现象，即x和y方向的折射率不同。因传播速度不等，模场的偏振方向将沿光纤的传播方向随机变化，从而会在光纤的输出端产生偏振色散。PCVD工艺生产出的单模光纤具有极低的偏振模色散（PMD）。
二、色散（带宽）的描述
模内色散系数的定义是：单位光源光谱宽度、单位光纤长度所对应的光脉冲的展宽（延时差）[ps/（nm·km）]。对所有类型的光纤，该系数是根据测定不同波长的光通过一定长度的光纤的相对时差（延时）来确定的。根据国际标准ITU、IEC和EIA/TIA的规定，测量单位光纤长度乘波长的群延时数据，宜用Sellmeier三项表达式来拟合（适用于单模和多模光纤）。图1和图2给出了PCVD工艺的单模光纤与多模光纤的典型模内色散曲线。
光纤的 色散 和波长的关系
光纤的 色散 和波长的关系
光纤的色散和波长的关系
光纤是一种用于光通信和光传感的重要传输介质。在光纤中，光信号的传输速度和传输质量都受到色散的影响。色散是指不同波长的光在传输过程中由于光纤的材料特性而传播速度不同，导致光信号失真的现象。光纤的色散与波长之间有着密切的关系。
我们来了解一下色散的类型。在光纤中，主要存在两种类型的色散：色散补偿和色散增加。色散补偿是指通过一系列的技术手段来减小或抵消色散效应，以提高光信号的传输质量。而色散增加则是指在某些特定应用中，故意增加色散效应，以实现一些特定的功能，如超短脉冲传输等。
接下来，我们来探讨一下色散与波长之间的关系。光纤的色散效应主要与光纤的折射率、光纤长度和光的波长有关。光纤的折射率是光信号在光纤中传播速度的决定因素，而光纤的长度则影响了光信号在光纤中传播的时间。波长则是影响光信号在光纤中传播速度的关键因素。
当光信号的波长较短时，光纤的色散效应较小。这是因为波长较短的光信号在光纤中传播速度较快，不同波长的光信号到达终点的时间相差较小，从而减小了色散效应对光信号的影响。因此，光纤在短波长光信号的传输中具有较好的性能。
而当光信号的波长较长时，光纤的色散效应较大。这是因为波长较长的光信号在光纤中传播速度较慢，不同波长的光信号到达终点的时间相差较大，从而增大了色散效应对光信号的影响。因此，光纤在长波长光信号的传输中容易出现色散问题。
对于光通信系统来说，色散效应会导致光信号的失真和衰减，降低传输距离和传输质量。因此，为了减小色散效应对光信号的影响，通常会采用一些技术手段来进行色散补偿。常见的色散补偿技术包括光纤的折射率控制、光纤的设计优化、光纤的非线性效应控制等。
色散效应还可以被应用于一些特定的光传输和光处理应用中。例如，在超短脉冲激光器中，通过增加色散效应可以实现对超短脉冲的压缩和调节。这是因为色散效应可以改变超短脉冲的相位和群速度，从而实现对脉冲的调控和优化。
光的色散现象与原理
光的色散现象与原理
光在传播过程中，常常会发生色散现象，即光通过透明介质时，不同波长的光会按照不同的角度偏离原有的传播路径。这种现象是由光的波长与介质的折射率之间的关系引起的。本文将探讨光的色散现象的原理及其应用。
一、光的色散原理
1.1 折射与折射率
在介质中传播时，光线碰到介质界面时会发生折射现象。折射是由于光在不同介质中的传播速度不同而引起的。介质的折射率是指光在介质中传播速度与真空中传播速度之比。
1.2 不同波长的光折射率差异
不同波长的光在介质中传播速度与真空中传播速度之比不同，因此介质对不同波长的光的折射率也有所差异。这就导致了色散现象的发生。
二、色散现象的表现
2.1 色散角
色散角是指不同波长光线在经过折射后相对于光轴的偏离角度。不同介质对光的波长有不同的色散角。
2.2 光的分光现象
色散现象还表现为光的分光现象。光通过某些介质时，不同波长的光会被分离成不同的颜色，形成光谱。这主要是因为光的波长与介质对光的折射率之间的关系导致的。
三、波长与折射率的关系 3.1 改变波长对折射率的影响
当波长增加时，折射率也会增加。这是因为波长增加会使光频率降低，导致介质中光的传播速度变慢，从而引起折射率的增加。
3.2 Cauchy公式
Cauchy公式是描述光的折射率与波长之间关系的数学公式。一般来说，Cauchy公式被用来描述短波长光的折射率与波长之间的关系。
四、色散的应用
4.1 色散散射光纤
色散散射光纤是一种利用色散现象来实现信号传输的光纤。它利用在光纤中光的波长不同时，折射率也不同的特性，将不同波长的光信号分离开来，从而实现信号的传输。
4.2 光谱分析
光谱分析是一种利用色散现象对光进行分类、测量和分析的方法。通过利用不同波长光的折射率差异，可以将光分成不同波长组成的光谱，然后根据光谱的特性来进行有关物质的测量分析。
五、总结
光的色散现象是光在不同介质中传播时所表现出的性质，是由折射率与波长之间的关系引起的。通过对色散现象的研究，人们不仅深入了解了光的传播特性，还开发出了许多基于颜色分离和测量的应用，如色散散射光纤和光谱分析等。这些应用不仅在光通信、光学测量等领域有重要应用，还有助于推动科学技术的发展和进步。 通过本文的阐述，我们对光的色散现象及其原理有了更加深入的了解。光的色散现象是光学领域中一个重要的现象，其深入研究和应用将有助于拓展光学的研究领域、提高光学技术的应用价值，带动科技创新和发展。
单模光纤传输色散的主要原因
单模光纤传输色散的主要原因
单模光纤是一种用于光通信的传输介质，它具有传输带宽大、传输损耗小的优势，因此被广泛应用于长距离的光通信系统中。然而，在光纤传输过程中，会出现一种现象称为色散，它会影响信号的传输质量和距离。本文将介绍色散的主要原因以及对光纤传输的影响。
色散是指光信号在传输过程中不同波长的光的传播速度不同，从而导致光信号发生扩散现象。色散的主要原因可以归结为两点：色散介质的折射率对波长的依赖性以及光纤的结构特性。
色散介质的折射率对波长的依赖性是导致色散的主要原因之一。在光纤中，光信号是通过光的全反射来进行传输的。而光在光纤中的传播速度与介质的折射率有关。不同波长的光在同一介质中的折射率是不同的，这就导致了不同波长的光在传输过程中会出现不同的传播速度。当光信号中包含多个波长的光同时传输时，由于波长的差异，它们会以不同的速度传播，从而导致光信号的扩散现象，即色散。
光纤的结构特性也会影响光信号的传输质量和距离。光纤是由芯和包层构成的，芯是光信号传输的核心部分，而包层则用于保护和引导光信号。而光纤的结构特性主要体现在芯的直径和包层的折射率上。当光纤的芯直径较大时，光信号在传输过程中会发生多次反射，从而导致不同路径的光信号传播时间不同，进而引起色散现象。此外，包层的折射率也会影响光信号的传输速度，当包层的折射率不均匀或与芯的折射率存在差异时，也会导致光信号的色散。
色散对光纤传输的影响主要体现在两个方面：信号失真和传输距离的限制。由于不同波长的光在传输过程中会以不同的速度传播，当光信号中包含多个波长的光同时传输时，它们会在一定距离后发生扩散，导致信号失真。这会降低光信号的传输质量，使得接收端无法正确解读信号。此外，色散还会限制光信号的传输距离。由于光纤中不同波长的光在传输过程中会以不同的速度传播，当传输距离较长时，不同波长的光会逐渐分离，使得信号质量下降，传输距离受到限制。
为了克服色散对光纤传输的影响，人们采用了一系列的补偿措施。其中最常用的方法是使用色散补偿模块或光纤，并通过调节其参数来抵消色散效应。另外，也可以采用光纤的折射率分布设计、光纤的非线性效应等方法来减小色散的影响。这些补偿措施可以有效地提高光纤传输系统的性能，延长传输距离。
