风力机塔筒法兰联接螺栓疲劳寿命预测
风力机塔筒法兰联接螺栓疲劳寿命预测赵荣博;张媛;李双荣【摘要】针对风力机塔筒法兰联接螺栓结构特殊、受力复杂、易于失效等特点,采用有限元法建立塔筒截面外载荷与螺栓内应力的关系,应用工程算法计算螺栓时序内应力;基于GL2010规范,选择塔筒法兰联接螺栓材料的S-N曲线;基于S-N曲线全寿命分析法计算整圈螺栓的疲劳强度并确定最危险部位;采用螺纹联接轴对称模型进一步准确计算危险部位螺栓的疲劳累积损伤,结果表明其疲劳寿命满足要求,提出的方法在预测塔筒法兰联接螺栓疲劳寿命时具有可行性和有效性.%For the special structure,complex load and easy failure of flange connecting bolts,the re-lationship between outside load of tower cross section and inner stress of bolts by finite element meth-od is established,and the timing inner stress of bolt is calculated by Schmidt-Neuper algorithm.The S-N curve which is suitable for high strength bolts is selected based on GL2010 specification.Fatigue cu-mulative damage of whole-ring bolts is calculated by whole life analysis method based on S-N curve, and the most dangerous parts is determined.Further fatigue cumulative damage of the dangerous bolts is calculated by using threaded connection axisymmetric model.The results showed that the dangerous part of bolts meets the requirements of fatigue life,and proved that the feasibility and effectiveness of the proposed method.【期刊名称】《内蒙古工业大学学报（自然科学版）》【年(卷),期】2017(036)002【总页数】6页(P143-148)【关键词】法兰联接螺栓;疲劳寿命预测;有限元法;风力机塔筒【作者】赵荣博;张媛;李双荣【作者单位】内蒙古工业大学机械学院,呼和浩特 010051;内蒙古自治区产品质量检验研究院,呼和浩特 010070;内蒙古工业大学机械学院,呼和浩特 010051【正文语种】中文【中图分类】TH12风电机组塔筒由多段构成,各段之间由沿法兰圈均匀分布螺栓联接。
法兰联接处是塔筒的薄弱环节,因疲劳损伤而导致的螺栓断裂是塔筒的主要破坏形式之一。
螺栓疲劳寿命受材料特性、外载荷、结构尺寸和预紧力等因素影响而具有较大离散性。
因此,对该部位螺栓进行疲劳寿命预测具有重要意义。
目前,有限元法、以Schmidt-Neuper为代表的工程算法和VDI2230算法是塔筒法兰联接螺栓疲劳寿命分析的主要方法[1-2]。
在有限元模型中不仅需考虑螺栓的结构非线性、材料非线性和接触非线性等因素,对于螺栓周围刚度不均匀或联接形式较为复杂的区域,须采用有限元法计算螺栓的外载荷与内应力关系。
塔筒法兰联接螺栓数量较多,为简化计算,根据螺栓数量将法兰分成若干扇面,通过计算单扇面螺栓的力学特性,分析最危险部位螺栓的疲劳寿命。
通过建立塔筒截面外载荷与螺栓内应力的关系,计算螺栓时序内应力;由Miner疲劳累积损伤理论和雨流计数法计算整圈螺栓的疲劳累积损伤分布,确定最大累计损伤位置;对该部位螺栓建立轴对称模型,分析其承受轴向载荷的应力分布,进而预测危险部位螺栓的疲劳寿命。
风力机组运行环境复杂恶劣,考虑脉动风的流固耦合影响,塔筒最大应力出现在第三法兰段位置[3]。
以某2.0MW直驱型塔筒第三法兰段联接螺栓为研究对象,其相关参数为:法兰内径2.785米、外径3.145米、厚度0.11米,螺栓M39、孔径42毫米、等级10.9、数目100,垫圈内径40.4毫米、外径72毫米、厚度6毫米。
根据GL2010[4]规范,风力机塔筒坐标系如图1所示。
1.1 塔筒截面外载荷与螺栓内应力的关系法兰螺栓联接模型由上下法兰、螺栓、螺母和垫片组成。
垫片几乎不发生破坏,故将螺栓与垫片建成一体;上下两端螺杆伸出部分不受力,将其等效为上下对称结构;为便于分析计算,忽略螺纹结构。
由于法兰受到正应力,单法兰在焊缝处受到均匀的拉应力作用,故法兰顶部100个点受到力的大小和方向相同。
因此,将法兰螺栓系统简化为单扇面法兰有限元模型,如图2所示。
设置边界条件并加载,根据等效梁法的思想,在法兰上端面施加工作载荷,提取单元最大应力估算螺栓所受内应力,建立塔筒截面外载荷与螺栓内应力的关系。
计算得出的第三塔筒段截面外载荷与螺栓内应力关系如图3所示。
可知:当螺栓受压时,其内应力主要由预紧力产生,且几乎不变,;螺栓受拉时,随拉力的增加,内应力随之增大。
1.2 螺栓时序应力计算根据GL 2010规范,由Bladed软件输出法兰截面中心处70组疲劳工况,每组工况包括60000组x、y、z轴方向的集中载荷和弯矩载荷。
塔筒薄壁上受到外载荷Z 为:式中,Mx、My——沿截面x、y方向的弯矩,β——截面任意位置与x轴的正向夹角,R——法兰半径,N——螺栓数目,Fz——塔筒z方向集中载荷。
对应不同塔筒截面外载荷,在Matlab软件中选择interp一维数组插值函数对图3中的关系曲线进行插值,计算70组工况的螺栓内应力,称为螺栓时序应力。
受篇幅所限,仅给出S01工况部分截面外载荷和螺栓时序应力计算结果,如表1所示。
2.1 螺栓材料的S-N曲线GL2010规范推荐螺栓材料选用焊接件的S-N曲线,其有两种形式,分别是符合国际焊接协会(IIW)和Eurcode3规范,在应力循环次数达到1×107和5×106,曲线斜率发生变化;如图4所示。
图4 焊接材料的S-N曲线ΔσA为2×106应力循环次数时对应的疲劳强度参考值(DC值)。
考虑尺寸效应,直径超过30mm的螺栓规定其DC缩减系数为:式中,d——螺栓中径,mm。
根据GL 2010规范,高强度螺栓选择DC=36进行疲劳寿命预测。
考虑到结构寿命分析的保守性,选择IIW标准为螺栓材料的S-N曲线[5-6]。
S-N曲线未给出1×107对应的疲劳强度,故需进行推导。
基于IIW得到的S-N曲线疲劳强度计算公式为[6]:式中:m1=3为曲线斜率。
根据式(3),DC按缩减后的值推算SN值如表3。
2.2 法兰联接整圈螺栓的疲劳累计损伤由螺栓时序内应力和螺栓材料的S-N曲线,通过Miner损伤理论和雨流计数法每隔15°计算螺栓的疲劳累积损伤,如表3所示。
可以看出,最大累计损伤发生在(165°,195°)或(-15°,15°)区域内。
为准确确定最大损伤位置,在180°和0°左右区间每隔3.6°(第三法兰段整圈螺栓数量为100)重新细分计算,得到整圈螺栓的最大疲劳累积损伤位于172.8°和176.4°处,其20年的疲劳累积损伤值为0.555<1,满足疲劳强度设计要求[7]。
导致疲劳破坏的因素主要有:载荷循环次数、每个循环载荷的应力幅值、每个循环载荷的平均应力以及应力集中现象,而工程算法忽略了螺纹部位的应力集中现象。
为了考察工程算法对螺栓疲劳寿命分析的准确性,建立危险部位螺栓的螺纹联接轴对称模型,分析其应力分布,进一步准确预测该部位螺栓的疲劳寿命。
3.1 螺纹副应力分析螺栓三维模型和轴对称模型对比研究表明,当螺旋升角小于4°时,沿螺纹齿分布的载荷受螺旋升角影响很小,且仅承受轴向载荷时,螺栓可以简化为轴对称模型,结果的合理性和有效性得到了工程界的广泛认可[8-9]。
螺栓实际工况中承受的交变载荷可等效计算为轴向拉伸载荷,M39螺栓的螺旋升角为2.004°,其影响忽略不计,故建立螺栓—螺母轴对称模型。
对于轴对称模型,螺栓中心线即为模型的对称中心,约束对称中心的径向位移以及螺母表面的轴向位移,螺栓顶部施加轴向预紧力。
外螺纹上表面设为主面,内螺纹下表面设为从面,切向定义罚函数接触,法向定义硬接触,螺纹部位采用网格加密处理,其余部分网格密度为3。
螺纹副在轴向载荷作用下的等效Mises应力分布,如图5所示。
分析可知,承受轴向载荷螺纹部位最大Mises应力位于螺栓螺母第一圈旋合螺纹处,且距离螺母固定面越远,应力越小;与疲劳拉伸试验和工程事故结果相吻合,说明螺纹联接轴对称模型的分析结果合理可信。
3.2 危险部位螺栓疲劳寿命分析结果根据172.8°位置螺栓的时序内应力,计算70组工况下的螺栓轴向工作载荷,绘成疲劳载荷谱。
S01工况的疲劳载荷谱如图6所示。
在nCodeDesignlife疲劳分析软件中,分次输入70组工况的疲劳载荷谱,并对有限元分析时输入的轴向载荷进行名义化。
经过计算,危险部位螺栓20年的疲劳累积损伤为0.593,略大于工程算法计算结果0.555。
说明螺纹牙底存在的局部应力梯度对螺栓疲劳寿命会产生一定影响,在精确预测螺栓疲劳寿命时应当予以关注。
法兰联接部位是风力机塔筒的薄弱环节,对该部位螺栓进行疲劳寿命分析至关重要。
以某2.0MW风力机塔筒第三法兰段联接螺栓为研究对象,采用有限元法建立了塔筒截面外载荷与螺栓内应力关系,应用工程算法计算螺栓时序内应力。
通过S-N曲线全寿命分析法粗算了整圈法兰联接螺栓的疲劳强度,并确定最危险位置。
建立危险部位螺纹联接轴对称模型,分析了承受轴向载荷的螺纹部位应力分布;在此基础上,根据有限元分析结果,进一步计算了疲劳累积损伤。
结果表明危险部位螺栓的疲劳寿命满足要求;工程算法在粗算法兰联接螺栓疲劳寿命时计算成本低,实用性强,在确定整圈螺栓危险部位时具有优势;有限元法在精算危险部位螺栓的疲劳寿命时精确度高。
【相关文献】[1] 王为辉,李娅娜,王春燕.基于VDI2230-2003标准的动车组车钩联接螺栓强度分析[J].大连交通大学学报,2015,36(2):22～25.[2] Schmidt H,Winterstetter T A,Kramer M.Nonlinear elastic behavior ofimperfect,eccentrically tensioned L-flange ring joints with pre-stressed bolts as basis for fatigue design[C].Proceedings of European Conference on ComputationalMechanics[C],Munich,Germany,1999.[3] 彭文春,邓宗伟,高乾丰等．风机塔筒流固耦合分析与受力监测研究[J].工程力学,2015,32(7):56～61.[4] Germanischer Lloyd in cooperation with the Wind Energy Committee.Guideline for the Certification of Wind Turbines[Z].Hamburg:Germanischer Lloyd,2010.[5] 龙凯,贾娇,肖介平.基于Schmidt-Neuper算法塔筒螺栓疲劳强度研究[J].太阳能学报,2014,35(10):1904～1910.[6] 张媛,孙鹏文,李建东.基于损伤力学的风力机塔筒法兰联接螺栓疲劳寿命分析[J].内蒙古工业大学学报(自然科学版),2016,35(1):12～17.[7] 赵少汴.常用累积损伤理论疲劳寿命估算精度的试验研究[J].机械强度,2000,22(3):206～209.[8] 刘丽君.螺栓球节点网架用高强螺栓的疲劳影响因素及缺口效应分析[D].太原:太原理工大学,硕士学位论文,2003.[9] Zhao H.Analysis of the load distribution in a bolt-nut connector[J].Computers & Structures,1994,53(6):1465～1472.。
风机塔筒的型式
风机塔筒的型式风机塔筒是风力发电机组的核心组成部分之一，其主要作用是支撑风机转子和风机发电机，并提供良好的气流通道，以便将风能转化为电能。
风机塔筒的型式多样，不同的型式适用于不同的地理环境和风能资源。
一、水泥塔筒水泥塔筒是一种常见的风机塔筒型式。
其主要特点是结构坚固、稳定性好，能够承受较大的风载荷。
水泥塔筒一般由多段水泥筒体组成，每段筒体之间通过螺栓连接。
水泥塔筒的建造需要借助大型施工机械和专业施工队伍，工期较长且成本较高。
但由于其耐久性好，使用寿命长，是风力发电场常用的塔筒型式之一。
二、钢管塔筒钢管塔筒是另一种常见的风机塔筒型式。
与水泥塔筒相比，钢管塔筒的建造更加简便，施工周期短，成本相对较低。
钢管塔筒一般由多节钢管组成，通过焊接或螺栓连接。
钢管塔筒的优点是重量轻、抗风能力强，适用于复杂多变的地理环境。
然而，钢管塔筒的寿命相对较短，需要定期检查和维护，以确保其安全可靠运行。
三、混凝土塔筒混凝土塔筒是近年来新兴的风机塔筒型式之一。
混凝土塔筒的建造相对简单，成本较低，同时具有较好的耐久性和抗风能力。
混凝土塔筒的制造过程中，可以采用钢筋混凝土或预应力混凝土等材料，以增加其强度和稳定性。
混凝土塔筒的优点是耐久性好，使用寿命长，适用于各种不同的地理环境和气候条件。
四、复合材料塔筒复合材料塔筒是近年来的发展趋势之一。
复合材料塔筒采用高强度的玻璃纤维增强塑料或碳纤维增强塑料制造，具有重量轻、耐腐蚀、绝缘等优点。
复合材料塔筒的建造相对简单，可以在工厂预制后运输到现场进行组装。
然而，复合材料塔筒的制造技术相对较新，需要进一步研发和验证其可靠性和安全性。
五、其他型式除了上述常见的风机塔筒型式外，还有一些其他型式的风机塔筒，如木塔筒、塑料塔筒等。
这些型式的塔筒主要适用于小型风力发电机组或特殊环境下的应用。
风机塔筒的型式多样，不同的型式适用于不同的地理环境和风能资源。
在选择风机塔筒型式时，需要考虑到风能资源、地理环境、建造成本、使用寿命等因素，并根据实际情况做出合理的选择。
兆瓦级风电机组塔筒法兰螺栓连接强度计算实例_王娜
，其中，应力面积
通过 Bladed 对上式进行多通道合并以及雨流计数，得到 考虑预紧力的螺栓所受拉力
m 4 时螺栓等效疲劳拉应力
[ ] 为螺栓等效应力，根据 GL 规范要求，在未考虑螺栓所 受弯矩影响的情况下，螺栓疲劳等级取 36Mpa。按照许用疲劳 应力验算螺栓的疲劳强度是否满足设计要求。
根据 S-N 曲线： ( ) m N Const 得 : ( 2 E 6 ) m N 2 E 6 ( 5 E 6 ) m N 5 E 6 代入数据得 : 解得 : 为了计算得便捷，在满足 GL 规范要求的前提下，对 S-N 曲线进行一定的简化，但要保证简化后的 S-N 曲线比 GL 规范 要求的更为保守，在这里取 S-N 曲线斜率 m
螺栓最大拉应力为 考虑预紧力的法兰所受压力
螺孔位置应MPa
w孔
颈
F Z a b F b Z / C颈
w颈 s
151MPa
4 进行计算，
根据弹性理论和以上数据判断法兰螺栓连接是否满足强度 要求。
本文利用螺栓连接的强度计算方法，以某兆瓦级风电机塔 筒的法兰螺栓连接为实例进行分析计算，证实塔筒中上部法兰 连接满足疲劳强度要求。本文的计算方法可以应用于校核其他 结构相似的、具有较大载荷的螺栓组强度与寿命。
Z Z
— 91 —
FS 428925 0.197 Z
a ＝ 1.33； b
根据应力公式，螺栓应力为： ASP=817m2 将代入计算得： 根据弹性理论，需要求解螺栓的最大拉应力和法兰的最小 压应力，要求最大拉应力小于螺栓许用应力，法兰最小压应力 大于 0；还需求解螺栓孔位置的最大正应力和法兰颈部的最大正 应力，两者应小于法兰材料的许用应力。根据以上参数求得： 螺栓所受载荷

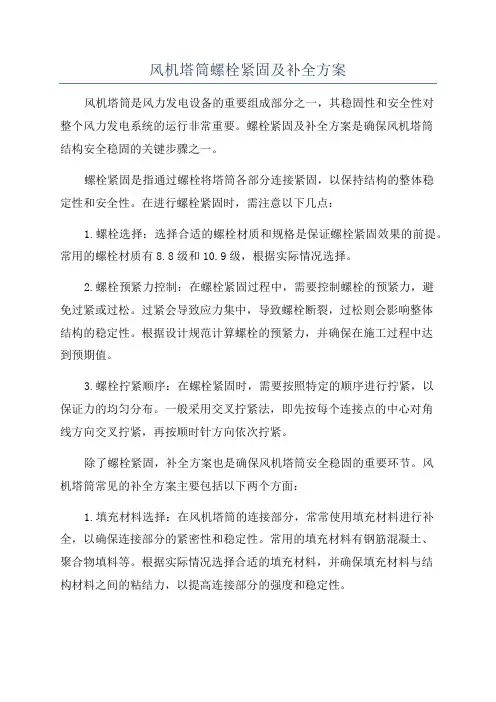

风机塔筒螺栓紧固及补全方案
