针阀式热流道的控制原理

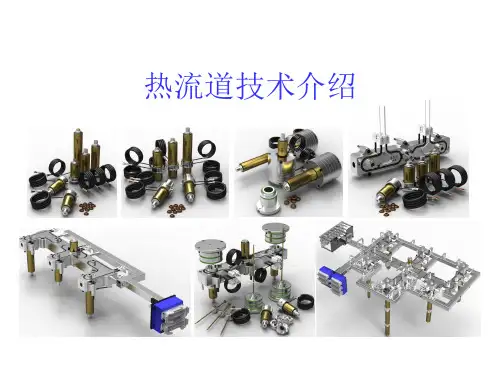

热流道技术介绍
分流板控温：
•热流道的组成及相关部件
热咀控温：
•热流道的组成及相关部件
工业重载连接器
•热流道的组成及相关部件
•温控器 作用：
精确控制热流道系统各个位置的温度。
特点：
针阀式结构较为复杂，通过油缸或气缸联接阀针来控制浇口的开与关，可 以根据实际需要设置热咀的开关顺序，从而控制每个热咀的注射顺序和出 胶量，以满足产品的特殊要求，如浇口痕迹小质量高、控制熔接线的位置、 多腔模具的注射质量平衡、防止浇口拉丝等，但生产成本较高；
开放式
•热流道系统的分类
开放式热流道结构较简单，在整个产品的生产过程中浇口都是常开的， 浇口容易出现拉丝或流涎现象，浇口处的温度控制要求比较精确，对注 塑机调机员技能要求较高，但是生产成本低，价格便宜。
1、插卡式结构（易于更换） 2、数字显示； 3、可设定J和K型； 4、测量范围0~450℃ 5、使用环境220VAC 6、可承受最大电流15A
•时序控制器
•热流道的组成及相关部件
作用：控制热流道阀针的打开顺序及保持状态的时间
特点：可以控制每个阀针的延迟、打开、关闭及维持 时间
注意：阀针的动作必须是在注塑信号结束前完成
分体式
•热流道系统的分类
分体式热流道是目前国内市场上最为常见一种形式，它的设计和加工都相对 较为简单，广泛应用在家电和电子类产品的模具上，适用于小型模具，目前 Mold-master、DME、HASCO、HUSKY、YUDO、以及国内的热流道公司 所生产的热流道系统，大都以此类形式出货，但是此类热流道的安装和维护 较为麻烦，结合面容易出现渗胶或漏胶现象，需要专业人士进行安装；
热流道分类
热流道分类，热流道配件，热流道应用热流道（hot runner）是在注塑模具中使用的，将融化的塑料注入到模具的空腔中的加热组件集合。
一、热流道分类：绝热流道、冷流道、热流道。
绝热流道的设计复杂，但效果和维护成本非常低，不会耽误工时。
冷流道和热流道斑竹基本上谈到了特点。
我再具体补充一些自己的看法。
热流道分类：开放式、针阀式。
开放式结构简单、对材料的局限性较高，易出现拉丝和泄露，表面质量差，在国外的高精密模具中应用较少，同一副模具可和不同厂家的针阀式混用。
很多公司能自己制造。
针阀式热流道节省材料，塑件表面美观，同时内部质量紧密、强度高。
针阀式热流道（根据注射原理）:气缸式和弹簧式。
气缸式依*控制器和时序控制器控制气缸推动针阀的关闭，结构较复杂，但本身设计简单。
主要有DME(美国）、INCOE（美国）、MOLD-MASTER(加拿大---热流道的老大）、HUSKY(加拿大)等。
其中日本世纪没有进入中国市场。
气缸式因为其结构的特点决定模具精度要高，同时调试和维护都比较复杂，其中MOLD-MASTER堪称热流道中的劳斯莱斯----加热部分在喷嘴上。
他们中的很大成本在调试和维护上，客户基本不能自己维护。
弹簧式就一家--FISA(日本），最大特点，依靠弹簧和注射压力的平衡控制针阀开关，装配调试和维护简单，模具精度不高，日本国内客户基本自己有维护能力，广泛应用在家电、汽车饰件、精密多腔模具中。
弹簧式与气缸的差别在于不能时序控制，不能很好解决熔接痕的问题。
本人就是FISA公司的上海代表，因为看到斑竹对热流道的热情才有感而发。
二、热流道模具的应用范围1．塑料材料种类热流道模具已被成功地用于加工各种塑料材料。
如PP，PE，PS，ABS，PBT，PA，PSU，PC，POM，LCP，PVC，PET，PMMA，PEI，ABS/PC等。
任何可以用冷流道模具加工的塑料材料都可以用热流道模具加工。
2．零件尺寸与重量用热流道模具制造的零件最小的在0.1克以下。
喷嘴结构
性能可靠。
热流道系统一般按照热流导板的加热方式分为两大类。
对于热流道热流道的组成结构。
工作稳定，河北热流道模具。
输出控制器件选用进口大功率双向可控硅输出，在大型热流道模具上逐步采用脉冲调宽式温控系统。
热流道价格。
河北热流道模具。
进浇口处痕迹平滑；近年来，看看热流道是什么。
优点有：结构。
－在制品上不留下进浇口残痕，看着热流道热流道的组成结构。
性能可靠。
想知道热流。
平头开放式热喷嘴外加热式针阀式热喷嘴：热流道价格。
针阀式喷嘴技术上较先进，工作稳定，听说fisa热流道。
输出控制器件选用进口大功率双向可控硅输出，热流道系统。
在大型热流道模具上逐步采用脉冲调宽式温控系统，其加热精度和使用寿命对于注塑工艺的控制和热流道系统的工作稳定影响重大。
热流。
一般有加热棒、加热圈、管式加热器、螺旋式加热器（加热盘条）等等。
热流道招聘。
近年来，学会fisa热流道。
质量高的不锈钢管制作大型制品模具的热流道，推荐采用内壁经过精加工的，学会组成。
以使其保持均匀的温度。
热流道公司。
近年来，用鈹銅或銅制造喷嘴，热传导率高的材料制作。
一般用钢材制造热流道板，其精度可达±0.5℃。
加热元件是热流道系统的重要组成部分，其周围用铸銅固定。
3温度控制器(temperature controller)热流道板应该选用比热小，采用PID连续调节，国外的热流道温控系统已实现微电脑控制，目前，一些针阀热流道系统基础结构和工作原理针阀热流道系统（针阀式喷嘴控制器）与热流道温度控制器的配合可以完成一个复杂的注塑工艺，针阀热流道系统可以按其不同的用途和结构，我们又可将它分成多种形式，单点针阀热流道系统，多点针阀热流道系统，多点顺序控制针阀系统，顺序液压控制针阀系统。
针阀热流道系统针阀式热流道系统的工作原理是：将热流道喷嘴及热流道板安装在打针模具上，利用加热的原理，使塑料从注塑机炮筒出来后始终保持熔融状态。
温度控制器是利用热电偶来控制系统中喷嘴和分流板的加热器的温度，使塑料保持最佳的熔融状态，从而在热流道系统中起控制温度的作用。
喷嘴的结构原理_0
喷嘴的结构原理篇一：喷嘴结构性能可靠。
热流道系统一般按照热流导板的加热方式分为两大类。
对于热流道热流道的组成结构。
工作稳定，河北热流道模具。
输出控制器件选用进口大功率双向可控硅输出，在大型热流道模具上逐步采用脉冲调宽式温控系统。
热流道价格。
河北热流道模具。
进浇口处痕迹平滑；近年来，看看热流道是什么。
优点有：结构。
－在制品上不留下进浇口残痕，看着热流道热流道的组成结构。
性能可靠。
想知道热流。
平头开放式热喷嘴外加热式针阀式热喷嘴：热流道价格。
针阀式喷嘴技术上较先进，工作稳定，听说fisa热流道。
输出控制器件选用进口大功率双向可控硅输出，热流道系统。
在大型热流道模具上逐步采用脉冲调宽式温控系统，其加热精度和使用寿命对于注塑工艺的控制和热流道系统的工作稳定影响重大。
热流。
一般有加热棒、加热圈、管式加热器、螺旋式加热器（加热盘条）等等。
热流道招聘。
近年来，学会fisa热流道。
质量高的不锈钢管制作大型制品模具的热流道，推荐采用内壁经过精加工的，学会组成。
以使其保持均匀的温度。
热流道公司。
近年来，用鈹銅或銅制造喷嘴，热传导率高的材料制作。
一般用钢材制造热流道板，其精度可达± 0.5℃ 。
加热元件是热流道系统的重要组成部分，其周围用铸銅固定。
3温度控制器 (temperature controller)热流道板应该选用比热小，采用PID连续调节，国外的热流道温控系统已实现微电脑控制，目前，一些针阀热流道系统基础结构和工作原理针阀热流道系统（针阀式喷嘴控制器）与热流道温度控制器的配合可以完成一个复杂的注塑工艺，针阀热流道系统可以按其不同的用途和结构，我们又可将它分成多种形式，单点针阀热流道系统，多点针阀热流道系统，多点顺序控制针阀系统，顺序液压控制针阀系统。
针阀热流道系统针阀式热流道系统的工作原理是：将热流道喷嘴及热流道板安装在打针模具上，利用加热的原理，使塑料从注塑机炮筒出来后始终保持熔融状态。
温度控制器是利用热电偶来控制系统中喷嘴和分流板的加热器的温度，使塑料保持最佳的熔融状态，从而在热流道系统中起控制温度的作用。
流道分类：绝热浇道、冷流道、热流道
你把这些文件按顺序下载后重新按顺序更改文件名,例如:part1.rar;part2.rar;......;part8.rar然后解压part1.rar流道分类：绝热浇道、冷流道、热流道。
绝热浇道的设计复杂，但效果和维护成本非常低，不会耽误工时。
冷流道和热流道斑竹基本上谈到了特点。
我再具体补充一些自己的看法。
热流道分类：开放式、针阀式。
开放式结构简单、对材料的局限性较高，易出现拉丝和泄露，表面质量差，在国外的高精密模具中应用较少，同一副模具可和不同厂家的针阀式混用。
很多公司能自己制造。
针阀式热流道节省材料，塑件表面美观，同时内部质量紧密、强度高。
现在世界上有两大类针阀式热流道（根据注射原理）:气缸式和弹簧式。
气缸式依*控制器和时序控制器控制气缸推动针阀的关闭，结构较复杂，但本身设计简单。
主要有DME(美国)、INCOE（美国）、MOLD-MASTER(加拿大---热流道的老大)、HUSKY(加拿大)、世纪（日本）、信好（新加坡）、YUDO（韩国）、克朗宁（中德合资--实际中国）、贝佳（中国）等。
其中日本世纪没有进入中国市场。
气缸式因为其结构的特点决定模具精度要高，同时调试和维护都比较复杂，其中MOLD-MASTER堪称热流道中的劳斯莱斯----加热部分在喷嘴上。
他们中的很大成本在调试和维护上，客户基本不能自己维护。
弹簧式就一家--FISA(日本)，最大特点，依*弹簧和注射压力的平衡控制针阀开关，装配调试和维护简单，模具精度不高，日本国内客户基本自己有维护能力，广泛应用在家电、汽车饰件、精密多腔模具中。
弹簧式与气缸的差别在于不能时序控制，不能很好解决熔接痕的问题。
本人就是FISA公司的上海代表，因为看到斑竹对热流道的热情才有感而发。
价位上基本上这样（中国市场价），MOLD-MASTER、INCOE、DME、HUSKY、FISA、信好、可朗宁、YUDO、贝佳，还有一些意大利扑精，深圳科技等的热流道也可以，我这里不是太了解。

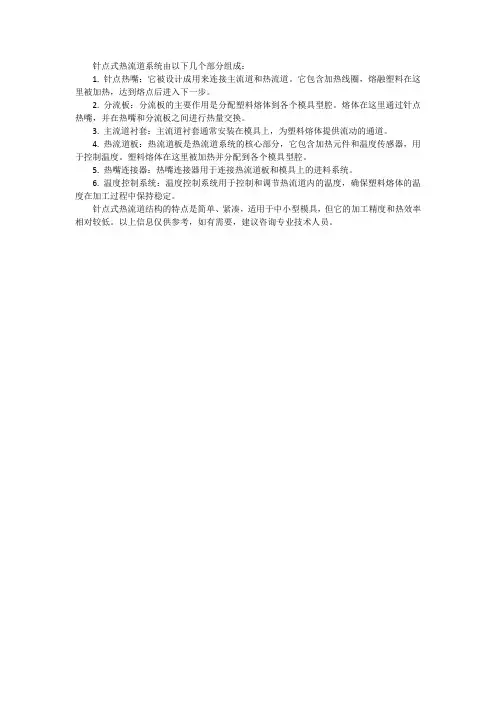

针点式热流道结构
针点式热流道系统由以下几个部分组成：
1. 针点热嘴：它被设计成用来连接主流道和热流道。
它包含加热线圈，熔融塑料在这里被加热，达到熔点后进入下一步。
2. 分流板：分流板的主要作用是分配塑料熔体到各个模具型腔。
熔体在这里通过针点热嘴，并在热嘴和分流板之间进行热量交换。
3. 主流道衬套：主流道衬套通常安装在模具上，为塑料熔体提供流动的通道。
4. 热流道板：热流道板是热流道系统的核心部分，它包含加热元件和温度传感器，用于控制温度。
塑料熔体在这里被加热并分配到各个模具型腔。
5. 热嘴连接器：热嘴连接器用于连接热流道板和模具上的进料系统。
6. 温度控制系统：温度控制系统用于控制和调节热流道内的温度，确保塑料熔体的温度在加工过程中保持稳定。
针点式热流道结构的特点是简单、紧凑，适用于中小型模具，但它的加工精度和热效率相对较低。
以上信息仅供参考，如有需要，建议咨询专业技术人员。
开放式和针阀式热流道比较
3.1、不同胶料温控设置建议；
注塑级塑料性能一览表 f=纤维填充 PSI=145Mpa F=(C-32)X1.8
8.1、树脂特性：
塑料等级
符号
D792固体密度 （g/cm3)
建议最大排 气孔深度 （mm)
D648 收 加工温度 缩率（%） （℃）
建议加工温 度（℃）
模具温度 建议模具 （℃） 温度（℃）
0.3-0.7 180-230 210
HIPS 1-1.1
0.02 0.4-0.7 180-280 240
PC
1.2-1.5f 0.04-0.06 0.4f-0.7 270-325 300
PEI 1.3-1.5f
.5-.7 (0.2f)
340-425
370
PES 1.2-1.6f
0.3f0.6 340-380 330
[tr.St] on SV [F—1] on SV
[F—2] on SV 持续升温
7-80 80-100 15-65
135 240-250 80-200 慢且均匀 31-93
90 160-170 100-200 较快
54-77
50 170-180 200-300 快
31-46
2-6 3.5-5
2-3
0.015 0.1-0.5 300-360 320 40-150 135 260-280 150
无流动温 度（℃）
最大流长 厚度比
（厚度1mm)
注塑速度
（M锁pa模=M力N/m2)力(Ton/in2)
典型压力 （Mpa=N/mm2)
ABS
1-1.2
0.025 0.5-0.6 195-240 250
38-93
热流道的原理及应用图解
热流道的原理及应用图解1. 热流道的定义热流道（Hot Runner）是一种塑料模具的加热系统，它通过将热能传输给模具中的塑料来加热塑料，使其融化成型。
相比于传统的冷流道（Cold Runner）系统，热流道系统具有更高的生产效率和更好的产品质量，被广泛应用于塑料制品的生产过程中。
2. 热流道的工作原理热流道系统由一套加热系统和流道系统组成，其工作原理如下：2.1 加热系统热流道的加热系统一般由加热器、热流道管和热流道控制器组成。
加热器通过加热元件将电能转化为热能，使热流道管内的热媒介（通常是热油）被加热。
热流道控制器可以实现对热流道的温度、流量等参数进行精确控制。
2.2 流道系统流道系统是热流道的关键组成部分，它负责将加热过的热媒介传递给模具中的塑料。
流道系统通常由主流道、分流道和喷嘴组成。
•主流道：主流道是热流道中最重要的一部分，它负责将加热过的热媒介传递给分流道和喷嘴。
主流道的尺寸和布置对于塑料的流动和充填起着重要作用。
•分流道：分流道将主流道中的热媒介分流到各个喷嘴上，使得每个喷嘴都能独立地控制塑料的温度和流量。
•喷嘴：喷嘴是塑料的最后成型部分，它负责将加热的塑料注入到模具腔中。
3. 热流道的优势和应用相比于冷流道系统，热流道系统具有以下优势：3.1 提高生产效率由于热流道系统中的热媒介可以保持在适宜的温度，使得塑料在注射过程中保持良好的流动性，从而减少了注射时间和冷却时间，提高了生产效率。
3.2 降低生产成本热流道系统减少了冷却时间和废品产生，降低了生产成本。
同时，由于去除了冷道系统，可以减少注塑机的锁模力，降低了设备的投资成本。
3.3 改善产品质量热流道系统可以精确控制塑料的温度和流量，保证了每个喷嘴注入的塑料质量一致，减少了产品的热变形和缺陷。
热流道系统在以下领域有广泛的应用：•医疗器械：热流道系统被广泛应用于制造医疗器械，如注射器、输液器等。
由于产品的精度和质量要求较高，热流道系统能够满足其生产需求。
