闭合导线测量方法 经典
工程测量闭合导线方案
工程测量闭合导线方案一、前言工程测量是现代工程建设中不可缺少的一环，它直接影响到工程实施的质量和效果。
而在工程测量中，闭合导线是一种常见的测量方式，它可以在测量过程中实现对测量结果的验算和校核，为测量结果的精确性提供保障。
因此，在工程测量中如何设计和实施闭合导线方案显得尤为重要。
本文将从闭合导线的定义、特点以及设计实施方案等方面进行详细的探讨，希望能够为相关从业人员提供帮助。
二、闭合导线的概念和特点闭合导线是指在实地测量中，通过连接回路的方式，使得起点和终点相同，形成封闭的测量线路。
闭合导线具有以下几个特点：1. 精度要求高：闭合导线要求起点和终点非常精确地相同，否则将导致闭合偏差，从而影响整个测量结果的可靠性。
2. 验证性强：通过闭合导线的验算和校核，可以有效地检验测量的准确性，为测量结果提供保障。
3. 适用范围广：闭合导线适用于各种复杂的地形和地貌条件，可以满足不同工程测量的需求。
综上所述，闭合导线作为一种测量方式，具有精度要求高、验证性强和适用范围广的特点，因此在实际工程测量中被广泛采用。
三、闭合导线的设计实施方案在实际工程测量中，闭合导线的设计和实施需要考虑多个因素，包括测量任务的要求、地形地貌的特点、测量设备的性能、人员的技术水平等。
下面将从测量任务设计、测量器材选择、测量方法控制、数据处理验算等方面讨论闭合导线的设计实施方案。
1. 测量任务设计在设计闭合导线的测量任务时，需要充分了解测量目的和要求，明确测量区域的范围和特点，合理确定闭合导线的起点和终点。
同时，还需要考虑到测量设备的可靠性和精度，合理安排测量时间和人员的配备，以保证测量工作完成的时限和质量。
2. 测量器材选择在选择测量器材时，需要根据测量任务的特点和要求，合理选择测距仪、全站仪、水准仪等测量设备，并保证器材的精度和性能符合测量要求。
同时，需要在野外工作中保证测量设备的安全和稳定性，做好设备的防护和维护工作。
3. 测量方法控制在闭合导线的实施过程中，需要对测量过程进行严格控制，保证测量的准确性。
闭合导线测量方案
闭合导线测量方案
一．闭合导线示意图如下
综合楼
辅助用房
事故油池
临时施 工变
SVG变压器
SVG控制室
FC
主变
电气楼
E02
E04
I03
A=385.171B=79.391
A=-213.475B=120.951
A=-16.688B=155.187A
B
北
C
D
1.1 现场E02、E04、I03，为设计院给出的三个已知点，根据施工现场的地形及其他有关条件，在升压站征地线外做闭合导线，示意图中A、B、C、D为一级水准点。
1.2 闭合导线测量的内容：
1）根据现场条件布置A、B、C、D控制点，要求控制点之间要通视。
2）使用全站仪测距，从而得到3A、AB、CD、D3的距离。
3）使用测回法分别测得闭合导线的内角。
4）将测得数据填入平差表进行平差（具体见下表）
5）根据相关规范核对误差值是否在允许范围内。
闭合导线平差计算表
编号点号观测角(β左) 改正坐标方位角距离坐标增量改正后坐标增量绝对坐标值
° ′ ″° ′ ″α12(° ′ ″)D(m) △X(m)改正(m) △Y(m)改正(m) △X′(m)△Y′(m)X(m) Y(m)
0 4
54 52 9
1 3 -16.688 155.187
2 A
3 B
4 C
5 D
6 3
7 A
Σ
计算Σβ理=fx= fy=
说明：独立闭合导线只有一个已知点在闭合导线中，另一个已知点
是为了计算起始方位角的。
fβ=f= D=
fβ容=K=。

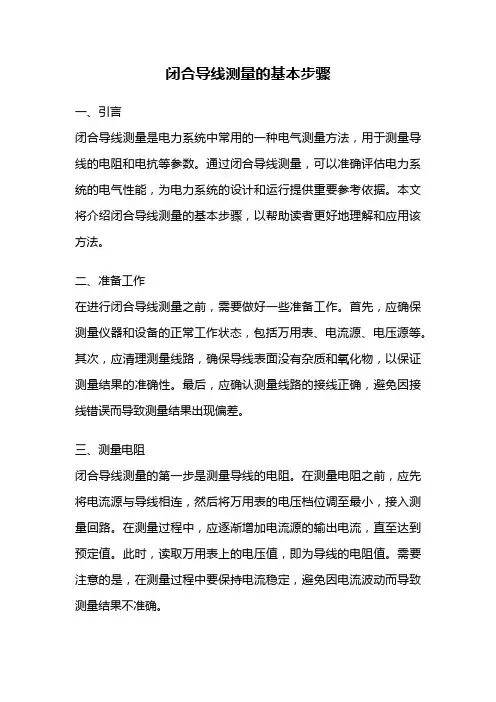

闭合导线测量的基本步骤
闭合导线测量的基本步骤一、引言闭合导线测量是电力系统中常用的一种电气测量方法，用于测量导线的电阻和电抗等参数。
通过闭合导线测量，可以准确评估电力系统的电气性能，为电力系统的设计和运行提供重要参考依据。
本文将介绍闭合导线测量的基本步骤，以帮助读者更好地理解和应用该方法。
二、准备工作在进行闭合导线测量之前，需要做好一些准备工作。
首先，应确保测量仪器和设备的正常工作状态，包括万用表、电流源、电压源等。
其次，应清理测量线路，确保导线表面没有杂质和氧化物，以保证测量结果的准确性。
最后，应确认测量线路的接线正确，避免因接线错误而导致测量结果出现偏差。
三、测量电阻闭合导线测量的第一步是测量导线的电阻。
在测量电阻之前，应先将电流源与导线相连，然后将万用表的电压档位调至最小，接入测量回路。
在测量过程中，应逐渐增加电流源的输出电流，直至达到预定值。
此时，读取万用表上的电压值，即为导线的电阻值。
需要注意的是，在测量过程中要保持电流稳定，避免因电流波动而导致测量结果不准确。
四、测量电抗闭合导线测量的第二步是测量导线的电抗。
在测量电抗之前，应将电流源与导线相连，然后将万用表的电压档位调至最大，接入测量回路。
在测量过程中，应逐渐增加电流源的输出电流，直至达到预定值。
此时，读取万用表上的电压值，并记录下来。
接下来，将电源的频率调节至所需频率，并重复上述步骤，直至得到所有频率下的电压值。
通过对比不同频率下的电压值，可以计算出导线的电抗值。
五、数据处理在完成闭合导线测量后，需要对所得数据进行处理和分析。
首先，应计算出导线的电阻和电抗的平均值，以得到最终的测量结果。
其次，应根据测量结果评估导线的电气性能，如导线的负载能力和传输能力等。
最后，应将测量数据整理成报告形式，以备日后参考和使用。
六、注意事项在进行闭合导线测量时，需要注意以下事项。
首先，应保持测量环境的稳定，避免外部因素对测量结果的影响。
其次，应按照测量仪器的使用说明正确操作，以确保测量的准确性和安全性。
闭合导线法进行工程定位测量施工工法
闭合导线法进行工程定位测量施工工法闭合导线法是一种常用于工程定位测量施工的工法。
本文将依次介绍闭合导线法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
一、前言工程定位测量是施工中不可或缺的环节，准确的定位测量结果对工程的质量和进度至关重要。
闭合导线法是一种常用的工程定位测量方法，本文将对其进行全面介绍。
二、工法特点闭合导线法具有以下特点：1. 精度高：闭合导线法采用闭合回路进行测量，测量误差小，定位精度高。
2. 灵活性强：闭合导线法适用于各种地形条件和工程规模，能够灵活应对各种复杂的工程情况。
3. 施工周期短：闭合导线法操作简单，测量速度快，能够有效地缩短施工周期。
4. 费用低：闭合导线法所需的设备简单，成本相对较低，能够节约施工成本。
三、适应范围闭合导线法适用于各种工程的定位测量，特别适用于以下场景：1. 道路、桥梁、隧道等线性工程的定位测量；2. 建筑物、地基、桩基等点状工程的定位测量；3. 地下管线、电缆等设施的定位测量；4. 大型工程的测量控制。
四、工艺原理闭合导线法通过建立由测量点组成的闭合导线回路来进行工程定位测量。
工艺原理包括以下几个方面：1.导线测量：采用全站仪等设备对测量点进行定位测量，获取准确的坐标信息。
2. 数据处理：利用测量数据进行闭合处理，检验闭合误差，根据闭合差值对测量数据进行修正。
3. 控制点测量：通过测量已知坐标的控制点，对闭合导线回路进行控制，提高测量精度。
五、施工工艺闭合导线法的施工工艺包括以下几个主要阶段：1. 前期准备：明确测量范围和要求，确定闭合导线回路的具体布设方案，并进行测点的选取和标识。
2. 导线布设：使用钢尺、量角器等工具进行导线的布设，保证导线的直线性和垂直性。
3. 导线测量：使用全站仪等设备对各个测量点进行定位测量，获取坐标数据。
4. 数据处理与纠正：对测量数据进行闭合处理，检查闭合差值，根据闭合差值对数据进行修正。
闭合导线测量步骤
闭合导线测量步骤一、引言闭合导线测量是电力系统中的一项重要测试工作，用于检测电力设备的接地质量和系统的安全性能。
本文将介绍闭合导线测量的步骤和注意事项。
二、准备工作1. 确定测试的闭合导线，包括接地极和回路。
2. 检查测试仪器的状态，确保其正常工作。
3. 需要对测试仪器进行校准，确保测量结果的准确性。
三、测量步骤1. 接地导线的准备a. 清理接地极的表面，确保与土壤有良好的接触。
b. 将接地极与测试仪器连接，确保连接牢固。
c. 检查接地极到测试仪器的导线，确保导线无损坏。
2. 回路的准备a. 检查回路的接线端子，确保连接牢固。
b. 将回路与测试仪器连接，确保连接牢固。
c. 检查回路到测试仪器的导线，确保导线无损坏。
3. 测量参数的设置a. 根据实际情况，设置测试仪器的测量范围和参数。
b. 检查测试仪器的显示屏，确保参数设置正确。
4. 开始测量a. 打开测试仪器的电源，确保其正常运行。
b. 按照仪器的操作说明，开始进行测量。
c. 测量过程中，注意观察仪器的指示和显示，确保测量结果准确。
5. 测量结果的记录和分析a. 将测量结果记录下来，包括测量数值和测量时间。
b. 根据测量结果，进行数据分析和比较，判断接地质量和系统的安全性能。
四、注意事项1. 在进行闭合导线测量前，需要对测试仪器进行校准，确保其测量结果准确可靠。
2. 在测量过程中，需要确保接地极和回路与测试仪器的连接牢固，避免因松动而影响测量结果。
3. 测量过程中，应注意观察仪器的指示和显示，及时发现异常情况并进行处理。
4. 测量结果的记录要详细准确，便于后续数据分析和比较。
5. 在分析测量结果时，要考虑实际情况和标准要求，综合判断接地质量和系统的安全性能。
五、总结闭合导线测量作为电力系统中的一项重要测试工作，对于确保电力设备的接地质量和系统的安全性能具有重要意义。
通过本文介绍的闭合导线测量步骤和注意事项，可以有效指导和提高闭合导线测量的准确性和可靠性。
【精品文档】闭合导线测量步骤-word范文模板 (7页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==闭合导线测量步骤篇一：全站仪测量闭合导线的具体步骤全站仪测量闭合导线的具体步骤1，测出每个夹角和距离2，内业计算，算出闭合差，然后符合限差的话就反号按内角个数分配3，算出改正后的方位角4，坐标增量计算5，得出每个点的坐标全站仪附和导线正倒镜测量，仪器的转动方向具体步骤：导线转折角分为左角和右角：左角：在导线前进方向左侧的水平角称为左角。
右角：在导线前进方向右侧的水平角称为右角。
观测方向少于3个方向时，符合导线采用方向观测法，即“后-前-前-后”，“正-正-倒-倒”：上半测回：先观测后视点正镜（盘左）水平角，顺时针转动水平度盘照准前视点，观测前视点的正镜（盘左）水平角下半测回：先观测前视点倒镜（盘右）水平角，逆时针转动水平度盘照准后视点，观测后视点的倒镜（盘右）水平角篇二：闭合导线测量方案经典闭合导线测量方案一．闭合导线示意图如下E02北CD1.1 现场E02、E04、I03，为设计院给出的三个已知点，根据施工现场的地形及其他有关条件，在升压站征地线外做闭合导线，示意图中A、B、C、D为一级水准点。
1.2 闭合导线测量的内容：1）根据现场条件布置A、B、C、D控制点，要求控制点之间要通视。
2）使用全站仪测距，从而得到3A、AB、CD、D3的距离。
3）使用测回法分别测得闭合导线的内角。
4）将测得内角、距离数据填入平差表进行平差（具体见附表1、附件2） 5）根据相关规范核对误差值是否在允许范围内。
1.3 导线平差步骤：1) 计算E04、I03的方位角，并记录在附件2中。
2) 角度闭合差的计算与调整? 计算闭合差：? 计算限差：? 若在限差内，则按平均分配原则，计算改正数：④ 计算改正后新的角值：3）按新的角值，推算各边坐标方位角?前??后??左?180?；方位角。
闭合及附合导线测量内业计算方法
闭合及附合导线测量内业计算方法(好东西)1. 导线方位角计算公式当β为左角时α前=α后+β左—180°当β为右角时α前=α后-β右+180°2. 角度闭合差计算fβ=(α始—α终)+∑β左—n*180°fβ=（α始-α终）-∑β右+n＊180°3. 观测角改正数计算公式Vβ=±fβ/ n若观察角为左角，应以与闭合差相反的符合分配角度闭合差,若观察角为右角，应以与闭合差相同的符合分配角度闭合差。
4. 坐标增量闭合差计算∑△X=X终—X始∑△Y= Y终-Y始Fx=∑△X测-∑△XFY=∑△Y测-∑△Y5。
坐标增量改正数计算公式VX=—Fx/∑D³DiVY=—FY/∑D³Di² ²所以: ∑VX= - Fx ∑VY= - FY6. 导线全长绝对闭合差F=SQR（FX^2+FY^2)7. 导线全长相对闭合差K=F/∑D=1/∑D/F8. 坐标增量计算导线测量的内业方法本人不才悉心整理出来的望能给同行业人士提供点资料（一）闭合导线内业计算已知A点的坐标XA＝450.000米，YA＝450。
000米，导线各边长，各内角和起始边AB 的方位角αAB如图所示，试计算B、C、D、E各点的坐标。
1角度闭合差:图6—8 闭合导线算例草图角度的改正数△β为：2、导线边方位角的推算BC边的方位角CD边的方位角AB边的方位角右角推算方位角的公式：(校核）3、坐标增量计算设D12、α12为已知,则12边的坐标增量为：4、坐标增量闭合差的计算与调整因为闭合导线是一闭合多边形，其坐标增量的代数和在理论上应等于零,即：但由于测定导线边长和观测内角过程中存在误差，所以实际上坐标增量之和往往不等于零而产生一个差值，这个差值称为坐标增量闭合差。
分别用表示：缺口AA′的长度称为导线全长闭合差，以f表示。
由图可知:图6-9 闭合导线全长闭合差导线相对闭合差。
闭合导线测量
内业计算步骤：1.角度闭合差的计算与调整2.推算坐标方位角3.计算坐标增量4.坐标增量闭合差的计算与调整5.计算各店坐标闭合导线的坐标计算现以图6-11所注的数据为例（该例为图根导线），结合“闭合导线坐标计算表”的使用，说明闭合导线坐标计算的步骤。
1．准备工作将校核过的外业观测数据及起算数据填入“闭合导线坐标计算表”中，见表6-6，起算数据用单线标明。
2．角度闭合差的计算与调整（1）计算角度闭合差如图6-11所示，n边形闭合导线内角和的理论值为：（6-5）式中n——导线边数或转折角数。
由于观测水平角不可避免地含有误差，致使实测的内角之和不等于理论值，两者之差，称为角度闭合差，用fβ表示，即（6-6）（2）计算角度闭合差的容许值角度闭合差的大小反映了水平角观测的质量。
各级导线角度闭合差的容许值fβp见表6-3和表6-4，其中图根导线角度闭合差的容许值fβp的计算公式为：（6-7）如果＞，说明所测水平角不符合要求，应对水平角重新检查或重测。
如果≤，说明所测水平角符合要求，可对所测水平角进行调整。
（3）计算水平角改正数如角度闭合差不超过角度闭合差的容许值，则将角度闭合差反符号平均分配到各观测水平角中，也就是每个水平角加相同的改正数vβ，vβ的计算公式为：（6-8）计算检核：水平角改正数之和应与角度闭合差大小相等符号相反，即（4）计算改正后的水平角改正后的水平角βi改等于所测水平角加上水平角改正数（6-9）计算检核：改正后的闭合导线内角之和应为（n －2）×180˚，本例为540˚。
本例中fβ、fβp的计算见表6-5辅助计算栏，水平角的改正数和改正后的水平角见表6-6第3、4栏。
3．推算各边的坐标方位角根据起始边的已知坐标方位角及改正后的水平角，按式（4-18）和式（4-19）推算其它各导线边的坐标方位角。
本例观测左角，按式（4-18）推算出导线各边的坐标方位角，填入表6-6的第五栏内。
计算检核：最后推算出起始边坐标方位角，它应与原有的起始边已知坐标方位角相等，否则应重新检查计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精心整理
闭合导线测量方案
一．闭合导线示意图如下
综合楼
辅
助
用
房
FC
主变
电
气
楼
E02
E04
I03
A=385.171
B=79.391
A=-213.475
B=120.951
A=-16.688
B=155.187
A
B
北
C
D
1.1现场E02、E04、I03，为设计院给出的三个已知点，根据施工现场的地
形及其他有关条件，在升压站征地线外做闭合导线，示意图中A、B、C、D为一
级水准点。
1.2闭合导线测量的内容：
1）根据现场条件布置A、B、C、D控制点，要求控制点之间要通视。
2）使用全站仪测距，从而得到3A、AB、CD、D3的距离。
3）使用测回法分别测得闭合导线的内角。
4）将测得内角、距离数据填入平差表进行平差（具体见附表1、附件2）
5）根据相关规范核对误差值是否在允许范围内。
1.3导线平差步骤：
1)计算E04、I03的方位角，并记录在附件2中。
2)角度闭合差的计算与调整
计算闭合差：
计算限差：
若在限差内，则按平均分配原则，计算改正数：
④
计算改正后新的角值：
3）按新的角值，推算各边坐标方位角
；
表示在前进方向上，前面这条边的方位角，则表示后面那条边的方位
角。
4)按坐标正算公式，计算各边坐标增量
ΔX
AB＝DAB；ΔYAB＝DAB
故：X
B=XA＋ΔXAB＝XA+DAB
*cosαAB
YB=YA＋ΔYAB＝YA+DAB*sinαAB
5)坐标增量闭合差的计算与调整
计算坐标增量闭合差。有：
导线全长相对闭合差：
180
左后前
分配坐标增量闭合差
当
允
ff
时，则将xf、yf以相反符号，按边长成正比分配到各坐标增量
上去。并计算改正后的坐标增量。
6)坐标计算
根据起始点的已知坐标和经改正的新的坐标增量，来依次计算各导线点的坐
标。
7)闭合导线平差详见附件2
附件1：
测回法水平角观测记录表格
测站 目标
竖盘
位置
水平度盘读数 半测回角值（24） 一测回平均角值（24）
° ′ ″ ° ′ ″ ° ′ ″
3 4 左 0
D
4 右 180
D
3 D 左 0
A
D 右 180
A
A 3 左 0
B
3 右 180
B
B A 左 0
C
A 右 180
C
C B 左 0
D
B 右 180
D
D C 左 0
A
C 右 180
A
附表2：
闭合导线平差计算表
编号 点号
观测角(β左) 改正 坐标方位角 距离 坐标增量 改正后坐标增量 绝对坐标值
°′″ °′″ α12(°′″) D(m) △X(m) 改正(m) △Y(m) 改正(m) △X′(m) △Y′(m) X(m) Y(m)
0 4
1 3 -16.688 155.187
2 A
3 B
4 C
5 D
6 3
7 A
Σ
计算
Σβ理= fx= fy=
说明：独立闭合导线只有一个已知点在闭合导线中，另一个已知点
是为了计算起始方位角的。
fβ= f= D=
fβ容=
K=
