通过预成型焊片降低QFN和LGA空洞

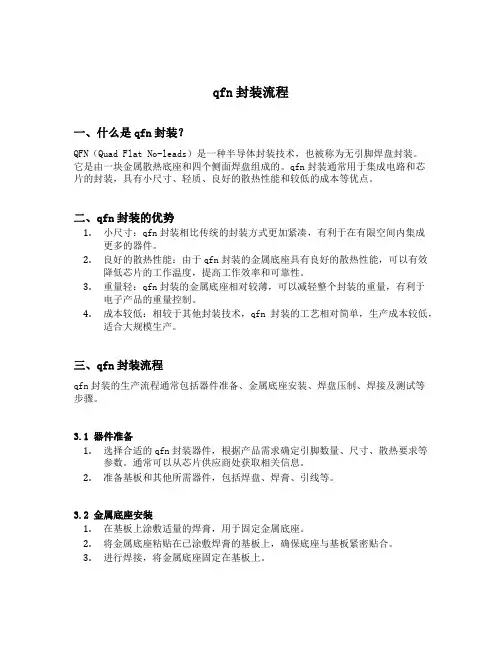

qfn封装流程

一、什么是qfn封装？

QFN（Quad Flat No-leads）是一种半导体封装技术，也被称为无引脚焊盘封装。它是由一块金属散热底座和四个侧面焊盘组成的。qfn封装通常用于集成电路和芯片的封装，具有小尺寸、轻质、良好的散热性能和较低的成本等优点。

二、qfn封装的优势

1. 小尺寸：qfn封装相比传统的封装方式更加紧凑，有利于在有限空间内集成更多的器件。

2. 良好的散热性能：由于qfn封装的金属底座具有良好的散热性能，可以有效降低芯片的工作温度，提高工作效率和可靠性。

3. 重量轻：qfn封装的金属底座相对较薄，可以减轻整个封装的重量，有利于电子产品的重量控制。

4. 成本较低：相较于其他封装技术，qfn封装的工艺相对简单，生产成本较低，适合大规模生产。

三、qfn封装流程

qfn封装的生产流程通常包括器件准备、金属底座安装、焊盘压制、焊接及测试等步骤。

3.1 器件准备

1. 选择合适的qfn封装器件，根据产品需求确定引脚数量、尺寸、散热要求等参数。通常可以从芯片供应商处获取相关信息。

2. 准备基板和其他所需器件，包括焊盘、焊膏、引线等。

3.2 金属底座安装

1. 在基板上涂敷适量的焊膏，用于固定金属底座。

2. 将金属底座粘贴在已涂敷焊膏的基板上，确保底座与基板紧密贴合。

3. 进行焊接，将金属底座固定在基板上。 3.3 焊盘压制

1. 在金属底座的四个侧面安装焊盘。焊盘通常采用银浆膏涂覆的方式，需要使用专用的设备进行操作。

2. 确保焊盘与金属底座之间没有空隙，使之形成均匀的压力。

3.4 焊接

1. 将待封装的芯片放置在金属底座上，与焊盘对应。

2. 使用热风枪或其他加热设备，将焊膏加热至适当温度，使芯片与金属底座、焊盘之间形成可靠的焊接。

3. 检查焊接质量，确保焊点饱满、无虚焊现象。

3.5 测试

1. 封装完成后，对各引脚和焊点进行电性能测试，确保封装质量符合标准要求。

qfn锡迁移原理

QFN（Quad Flat No leads）封装是一种无引脚四面扁平封装，其锡迁移原理主要与其焊接工艺和封装材料有关。

在QFN封装的焊接过程中，焊锡球被加热至熔融状态，并与芯片上的焊盘和引脚之间形成焊点。由于QFN封装没有引脚，焊锡球成为芯片与PCB之间电气连接的关键部分。在焊接过程中，如果温度控制不当或焊接时间过长，可能会导致焊锡球与焊盘或引脚之间的连接不良，从而引发锡迁移现象。

锡迁移是指在焊接过程中，由于焊锡球与焊盘或引脚之间的连接不良，导致焊锡球从焊点处逐渐迁移到芯片的其他位置，最终形成一层薄薄的锡层。这层锡层可能会覆盖芯片上的敏感元器件，从而影响其正常工作。

为了减少锡迁移现象的发生，需要注意以下几点：

1. 控制焊接温度和时间，避免过热或过长的焊接时间导致焊锡球与焊盘或引脚之间的连接不良。

2. 选择合适的封装材料和焊锡球，以确保其具有良好的焊接性能和热稳定性。

3. 在PCB设计和制作过程中，应避免使用过多的助焊剂和氧化物，以减少对焊接质量的影响。

4. 在焊接后对芯片进行适当的热处理，例如退火处理，以消除焊锡球与焊盘或引脚之间的应力和缺陷。

总之，通过合理的焊接工艺和封装材料选择，可以有效地减少QFN封装中的锡迁移现象，确保芯片的正常工作。

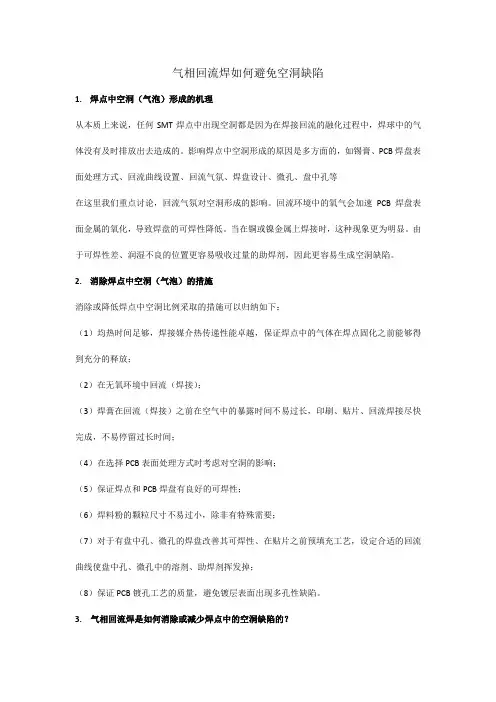

气相回流焊如何避免空洞缺陷

1. 焊点中空洞（气泡）形成的机理

从本质上来说，任何SMT焊点中出现空洞都是因为在焊接回流的融化过程中，焊球中的气体没有及时排放出去造成的。影响焊点中空洞形成的原因是多方面的，如锡膏、PCB焊盘表面处理方式、回流曲线设置、回流气氛、焊盘设计、微孔、盘中孔等

在这里我们重点讨论，回流气氛对空洞形成的影响。回流环境中的氧气会加速PCB焊盘表面金属的氧化，导致焊盘的可焊性降低。当在铜或镍金属上焊接时，这种现象更为明显。由于可焊性差、润湿不良的位置更容易吸收过量的助焊剂，因此更容易生成空洞缺陷。

2. 消除焊点中空洞（气泡）的措施

消除或降低焊点中空洞比例采取的措施可以归纳如下：

（1）均热时间足够，焊接媒介热传递性能卓越，保证焊点中的气体在焊点固化之前能够得到充分的释放；

（2）在无氧环境中回流（焊接）；

（3）焊膏在回流（焊接）之前在空气中的暴露时间不易过长，印刷、贴片、回流焊接尽快完成，不易停留过长时间；

（4）在选择PCB表面处理方式时考虑对空洞的影响；

（5）保证焊点和PCB焊盘有良好的可焊性；

（6）焊料粉的颗粒尺寸不易过小，除非有特殊需要；

（7）对于有盘中孔、微孔的焊盘改善其可焊性、在贴片之前预填充工艺，设定合适的回流曲线使盘中孔、微孔中的溶剂、助焊剂挥发掉；

（8）保证PCB镀孔工艺的质量，避免镀层表面出现多孔性缺陷。

3. 气相回流焊是如何消除或减少焊点中的空洞缺陷的？气相回流焊利用加热气相液的方式形成无氧、热传递性能良好的蒸汽回流（焊接）区，使焊点中的气体，在回流过程中充分的挥发掉。

目前行业中的气相回流焊主要分为垂直槽式和喷射法（即真空气相回流焊）。主要区别在于：

垂直槽式气相回流焊，在一个槽里中，把气相液加热到沸点，在气相液上方形成稳定饱和的惰性气体回流（焊接）区。

喷射法（真空气相回流焊），先用传送带把PCB送到回流（焊接）腔中，然后密封起来，抽真空。首先加热回流腔底部和侧面的加热部件，然后把一定数量的气相液喷入回流腔中，当气相液接触到回流腔的底部和侧面后，就会沸腾并形成蒸汽回流（焊接）区。

SMT切片空洞不良改善对策

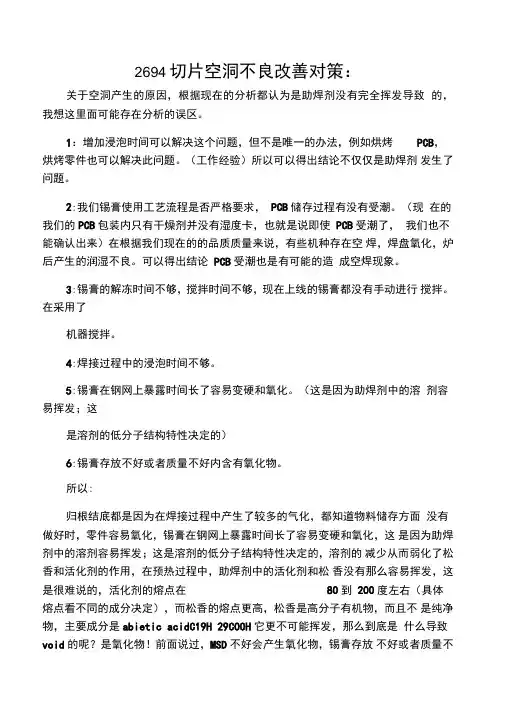

2694切片空洞不良改善对策：

关于空洞产生的原因，根据现在的分析都认为是助焊剂没有完全挥发导致的，我想这里面可能存在分析的误区。

1：增加浸泡时间可以解决这个问题，但不是唯一的办法，例如烘烤 PCB，

烘烤零件也可以解决此问题。（工作经验）所以可以得出结论不仅仅是助焊剂发生了问题。

2:我们锡膏使用工艺流程是否严格要求， PCB储存过程有没有受潮。（现在的我们的PCB包装内只有干燥剂并没有湿度卡，也就是说即使 PCB受潮了，我们也不能确认出来）在根据我们现在的的品质质量来说，有些机种存在空焊，焊盘氧化，炉后产生的润湿不良。可以得出结论 PCB受潮也是有可能的造成空焊现象。

3:锡膏的解冻时间不够，搅拌时间不够，现在上线的锡膏都没有手动进行搅拌。在采用了

机器搅拌。

4:焊接过程中的浸泡时间不够。

5:锡膏在钢网上暴露时间长了容易变硬和氧化。（这是因为助焊剂中的溶剂容易挥发；这

是溶剂的低分子结构特性决定的）

6:锡膏存放不好或者质量不好内含有氧化物。

所以:

归根结底都是因为在焊接过程中产生了较多的气化，都知道物料储存方面没有做好时，零件容易氧化，锡膏在钢网上暴露时间长了容易变硬和氧化，这是因为助焊剂中的溶剂容易挥发；这是溶剂的低分子结构特性决定的，溶剂的减少从而弱化了松香和活化剂的作用，在预热过程中，助焊剂中的活化剂和松香没有那么容易挥发，这是很难说的，活化剂的熔点在 80到 200度左右（具体

熔点看不同的成分决定），而松香的熔点更高，松香是高分子有机物，而且不是纯净物，主要成分是abietic acidC19H 29COOH它更不可能挥发，那么到底是什么导致void的呢？是氧化物！前面说过，MSD不好会产生氧化物，锡膏存放不好或者质量不好会存在氧化物，在 reflow 中，发生氧化还原反应太多了，从而生成了较多的气体，而太短的浸泡时间会导致助焊剂的活性没有完全释放，也会导致同样的问题。

qfn侧面爬锡标准

QFN（Quad Flat No-lead）芯片是一种高密度封装的IC芯片，与其它封装方案相比，其具有体积小、重量轻、电特性好等优点。QFN芯片在电子产品中的应用越来越广泛，有效的侧面爬锡可以保证其封装质量，减少焊接缺陷，提高产品的可靠性与稳定性。因此，制定并实行QFN侧面爬锡标准对于工业生产非常重要。

下面将围绕“QFN侧面爬锡标准”这一主题，分步骤阐述如何实现QFN芯片的侧面爬锡。

第一步打磨

在QFN芯片的侧面进行爬锡之前，必须先对其进行打磨处理。打磨旨在去除QFN芯片侧面的氧化层和油渍，从而减少与侧面焊盘间的接触电阻，提高焊接的可靠性和稳定性。打磨处理可以使用专业的打磨机或者手动打磨的方式，打磨时间控制在30秒左右即可。

第二步清洗

打磨后，还需要将芯片表面清洗干净，以去除其上的金属粉尘和其他异物，并确保侧面没有油渍或者其他污渍。清洗剂的选择较为重要，最好选用无色无味的清洗剂，以免污染芯片的表面。

第三步涂覆锡膏

在侧面进行爬锡之前，需要先涂覆锡膏。涂覆锡膏的过程需要用到涂锡模板，在模板上将锡膏涂抹均匀，然后将模板贴在QFN芯片的侧面上，轻轻压实即可。涂覆锡膏时，应确保锡膏被涂抹到每一侧面焊盘上，并且涂抹的厚度均匀。

第四步烘烤

在涂覆完锡膏后，需要将芯片放入烘箱进行固化。温度和时间的控制都很重要，一般情况下，会根据锡膏种类和芯片参数来设定烘烤的时间和温度。在烘烤的过程中，需要仔细观察芯片，确保其表面不会出现焊盘滑移、缺失、翘起等现象。

第五步清理烘烤结束后，需要将涂抹在侧面的锡膏和其他残留物进行清理。清洗的方式一般采用超声波或者手工清洗两种方式。清理干净后，QFN芯片就可以投入生产了。

要实现高质量的侧面爬锡，制定并实行QFN侧面爬锡标准是非常必要的。正常的QFN侧面爬锡标准可以提高芯片的焊接质量，减少芯片焊接缺陷，提高产品的可靠性。在生产过程中，QFN侧面爬锡的标准需要加强质量控制体系，以确保每个QFN芯片都符合标准要求。这对于提高电子产品的质量和稳定性是非常重要的。

电子产品设计中的bga焊点空洞问题详解

随着电子技术的发展，用户对电子产品要求的进一步提高，电子产品朝小型化、多功能化方向发展；这就要求电子元件朝着小型化、密集与高集成化发展。BGA具备上述条件，所以被广泛地应用，特别是高端电子产品。BGA元件进行焊接时，会不可避免的产生空洞；空洞对BGA焊点造成的影响会降低焊点的机械强度，影响焊点的可靠性与寿命；所以必须控制空洞现象的产生。

通过X-Ray检查出的空洞现象，如图1、2。

图(1)： X-RAY垂直BGA面检测空洞图(2)： BGA面倾斜X-RAY检测空洞

1 空洞产生机理:

1.1 空洞形成的机理：

材料中的湿气（水分）和锡膏中的有机物（助焊剂等）经过高温产生气体，BGA焊点形成前没有很好的排出，气体被包围在合金粉末中形成空洞。

空洞切片图

1.2 BGA焊球层的组成：

BGA焊球层可分为三层，一层是组件层（靠近BGA组件的基板），一层是焊盘层（靠近PCB的基板），再有一层就是焊球的中间层。根据不同的情况，空洞可以发生在这三层中的任何一层。空洞对焊球危害最大的是组件层与焊盘层，因为它们直接影响焊球与PCB和BGA本体的连接；见下图。

BGA焊球结构图

2 空洞的验收标准

空洞中的气体存在可能会在热循环过程中产生收缩和膨胀的应力，作用在空洞存在的地方便会形成应力集中点，并有可能成为产生应力裂纹的根本原因。

焊线键合后空洞的标准

================

在焊线键合工艺中，空洞是一个常见的问题，它会影响焊接的质量和强度。为了确保焊接质量，以下是一些关于焊线键合后空洞的标准：

1. 空洞数量

--------

在焊线键合过程中，应尽可能减少空洞的数量。一般来说，不允许有空洞出现在焊接点上。空洞数量应控制在一定范围内，过多的空洞会降低焊接强度。

2. 空洞尺寸

--------

空洞尺寸应控制在一定范围内，过大或过小的空洞都会影响焊接质量。一般来说，空洞尺寸不应超过焊接点大小的10%。

3. 空洞形状

--------

空洞的形状应尽可能规则，圆形或椭圆形的空洞相对于不规则的形状更容易被接受。不规则的空洞可能会影响焊接点的机械强度和电气性能。

4. 空洞位置

--------

空洞应尽可能远离焊接点，避免出现在焊接点的关键部位。如果空洞出现在焊接点的关键部位，可能会降低焊接点的机械强度和电气性能。

5. 空洞与焊点的关系

------------

在焊线键合过程中，应避免空洞与焊点直接相连。如果空洞与焊点直接相连，可能会影响焊接点的机械强度和电气性能。

6. 焊接质量

--------

焊接质量是衡量焊线键合工艺的重要指标之一。在焊线键合过程

中，应保证焊接点的表面光滑、无气泡、无氧化等现象。焊接点的机械强度和电气性能应符合要求。

7. 材料因素

--------

材料因素也是影响焊线键合后空洞的因素之一。不同的材料具有不同的物理和化学性质，因此在进行焊线键合工艺时，应根据材料的不同选择合适的工艺参数和材料搭配。

8. 制程因素

--------

制程因素也是影响焊线键合后空洞的因素之一。在制程过程中，应保证各个环节的质量稳定，包括线材准备、清洁处理、温度控制、时间控制等。制程因素的控制对于减少焊线键合后空洞的问题至关重要。

关于焊接表面形成空洞方面

林金堵

PCB在焊接表面产生空洞问题，其因素是很多的，很难用简单的、或主观的思维方法而加以得出结论或原因。必须通过“调查研究”、“统计”、“分析手段与方法”等进行“具体问题”进行“具有分析”，才能从现象到本质来看清问题。本文仅从经常容易产生空洞的原因进行通俗性讲解。

总的来说，PCB焊接空洞产生的根本原因有三大方面：一是“热”引起的；二是材料与产品“缺陷”引起的；三是管理或应用（环境）不当引起的。正是由于材料与产品“缺陷”、管理与应用不当等原因，通过外界（客观）条件而显露出来。我们可以通过材料（原辅材料）、PCB制造过程和PCB应用（主要是指焊接）过程等几个方面进行综合评述。

1 在PCB介质层内部和界（表）面上形成“空洞”

⑴CCL材料（又称PCB基材）形成的。

①CCL基材树脂分解温度低形成的空洞。常规的FR-4基材分解温度（Td）低，约为320℃左右。

★因为它采用双氰胺作固化剂的。同时，如果混合不均匀，双氰胺还容易结晶出来。在强“热（特别是在无铅焊接）”条件下，由于温度高、时间长强化了“热”分解、分离等而引起分层、起泡、白点、微空洞等，但发生在基材内部或界（表）面处。

★应采用高Td的FR-4材料（酚醛树脂为固化剂）。可提高Td温度（≥350℃）和耐热性能。

②凹缩形成的空洞。存在于孔壁内，特别是孔内镀铜的内侧与介质层之间，具有“半圆形”状态。尤其是背板、高多层板中常见到。这是由于CCL基材层压参数或固化时间不足引起的。

⑵阻焊剂引起的。阻焊油墨含有“溶剂”便于网印，网印后必须完全烘干除去。如果没有采用“特定波长”的红外干燥，会形成表面干燥而内部（特别是底部）“残留”溶剂，遇热时形成“微泡”等，严重时会起皱、脱落等。

qfn和dfn封装工艺

QFN和DFN封装工艺

随着电子技术的不断发展，集成电路封装工艺也在不断进步。其中，QFN（Quad Flat No-leads）和DFN（Dual Flat No-leads）封装工艺成为了当前最常用的封装技术之一。本文将详细介绍QFN和DFN封装工艺的特点、应用以及制程流程。

一、QFN封装工艺

QFN封装工艺是一种无引脚平面封装技术，具有体积小、重量轻、良好的热性能等优点。QFN封装的芯片底部直接与PCB焊接，无需引脚，通过金属焊盘与PCB相连。这种封装方式不仅可以减小封装体积，提高集成度，还能提高散热效果，适用于高密度封装和高频封装。

QFN封装工艺的制程流程如下：

1. 基板制备：选择合适的基板材料，进行表面处理，如防焊处理等。

2. 芯片前处理：对芯片进行前处理，包括切割、磨边、去胶等。

3. 焊盘制备：在基板上制备焊盘，常用的方法有电镀、印刷、喷涂等。

4. 芯片定位：将芯片精确定位在基板上，通常采用自动化设备进行精确定位。

5. 芯片焊接：将芯片与焊盘进行焊接，常用的方法有热压焊、回流焊等。

6. 后处理：对焊接后的封装进行清洗、检测、包装等后续处理。

QFN封装工艺的应用广泛，特别适用于手机、平板电脑、无线通信设备等小型化、轻量化的电子产品。其优势在于体积小、重量轻、散热效果好，能够满足高密度集成和高频封装的需求。

二、DFN封装工艺

DFN封装工艺是一种具有双排焊盘的无引脚封装技术，相比于QFN封装，DFN封装在封装体积更小的同时，提供了更好的电性能和热性能。DFN封装的封装底部焊盘与PCB焊接，上部焊盘与芯片相连，通过焊盘与PCB实现电连接。DFN封装适用于小型化、高频率、低功耗的电子产品。

DFN封装工艺的制程流程如下：

1. 基板制备：选择合适的基板材料，进行表面处理。

2. 芯片前处理：对芯片进行前处理，包括切割、磨边、去胶等。

3. 焊盘制备：在基板上制备焊盘，常用的方法有电镀、印刷、喷涂等。

通孔焊点空洞X—RAY标准

随着SMT产业的飞速发展，装配密度越来越高，组件越来越小，PCB基板层数的增加对SMT制造工艺提出了新的挑战。随着新工艺的引入和新工艺的研究与开发，对BGA器件提出了更高的要求。因此，严格控制BGA器件的空洞（通孔焊点空洞，界面微孔）将变得尤为重要。

BGA焊点中存在通孔焊点空洞是一种常见且难以避免的现象。

焊点熔化时，焊膏中的助焊剂残留和焊锡表面上的杂质会形成焊点通孔焊点空洞。过多的通孔焊点空洞不仅会降低焊点的强度，还会增加焊球的体积并增加发生短路的几率。即使没有形成短路和其他缺陷，电气连接也会受到影响。

X射线在SMT行业中已经广泛应用于检测BGA的通孔焊点空洞大小、空洞率、最大通孔焊点空洞尺寸。BGA空洞的验收标准大部分是遵从IPC-A-610D（8.2.12.4表面安装阵列-空洞），IPC标准明确规定了X射线检测结果中任何焊料球的空洞大于25%视为缺陷。

IPC中的BGA空洞验收标准，许多大型国际制造商并不认可，因为它们的要求比IPC标准更严格且要求更高。例如，联想和华为认为BGA的空隙面积不应超过15％。如果超过20％，则会影响焊点的可靠性并影响焊点的使用寿命。

空洞面积越小越好，更小的空洞面积需要更强的工艺去支持。现阶段有许多QFN器件是用在光纤通信领域中，这对通孔焊点空洞要求是相当高的。许多厂商也会将X射线检测设备用于帮助改进生产工艺，降低研发成本，通过直观的检测图像和软件分析能力，帮助用户提高工艺改进效率，加快研发升级。

X-RAY也可以检测回流焊形成的通孔焊点空洞。BGA焊球的制造过程与回流焊相似。因此，如果BGA制造商不严格按照BGA焊球工艺进行控制，则焊球本身会存在大量空洞，这样还没有过回流焊之前就已经产生了空洞，回流焊之后产生空洞就可想而知了。

如果不能很好地控制BGA回流工艺，则焊球空隙的比例将增加，并且焊点的机械性能和电气性能将受到极大影响，特别是机械强度。因此，在BGA上线之前，可以使用X射线检查BGA焊球的空洞。BGA本身的空隙面积不得超过5％。这样进行原材料检查对回流焊后的通孔焊点空洞控制非常有益。
