PTFE微孔薄膜
PTFE微孔薄膜
概述
PTFE（聚四氟乙烯）微孔薄膜，是以分散PTFE树脂粉末为原料，经过一系列的特殊工艺拉伸而成，它具原纤维状微孔结构，孔隙率85%以上，每平方厘米有14亿个微孔，孔径范围0.02um-1.5um。
PTFE 微孔薄膜是20 世纪70 年代后期由美国W. L.
GORE 公司研制开发成功,经过近20 年的不断改进,已研制开发了一系列产品。国内从80 年代初起就有多家科研单位和企业在研制开发PTFE 微孔膜,上海浦东四氟塑料厂开发的项目于1994 年通过了上海市科委的鉴定。处于国内领先水平,产品各项性能指标达到国际水平。
PTFE 微孔薄膜的制作工艺
制作过程常规制作过程是将聚四氟乙烯分散树脂与液
体助剂混合,通过压延法将混合物制成薄片,再用机器双向拉伸薄片,制得PTFE 微孔膜。其工艺流程为:
PTFE树脂、助挤剂( 选料) —混合—压延—双向拉伸—卷取
作为环保用薄膜,它主要是控制烟尘的排放和产品的收集。根据使用条件,要求生产的薄膜孔径小、空隙率高,才能在使用中达到运行阻力低而收集效果好,同时还要有一定的强度。影响上述指标的因素主要与基膜的制备,拉伸的温度、速度及拉伸比等工艺条件有关。
分类
PTFE微孔薄膜按用途分为三种：
1、 PTFE服装膜
PTFE服装膜孔径范围0.1um-0.5um，比水分子直径小几百倍，比水蒸气分子大上万倍，具有优良的防水透湿性能和防风保暖功能。经PTFE薄膜复合的服装面料，广泛应用于运动服装，防寒服装，军队、消防、公安、医护、防生化等特种服装，鞋帽、手套以及睡袋、帐篷等。
技术参数：
厚度：20um-50um
透湿量：16000g/㎡·24hr
静水压：6000mm
抗紫外线：97℅
宽度:≤1700mm
克重：5-10g/m2
2、 PTFE空气膜
PTFE空气过滤膜可用于大气除尘、空气净化等该膜孔径可控制住0.2um，孔隙率可达88%以上，与针刺毡、机制布、无纺布、玻纤等多种过滤材料相复合得到具有表面过滤性能的覆膜滤料，PTFE覆膜滤料具有剥离强度高，透气量大，孔径分布均匀等特点。作为除尘布袋或褶皱式除尘滤筒安装在除尘设备内，将迅速有效的截留以微米来计算的超细粉尘，除尘效率可达99.99%以上，使用寿命长达3年，透气率可达3-6m/min,是目前世界上最先进的空气过滤材料，各种吸尘器、空气滤芯、空气净化设备、高效空气过滤器等的最佳选择。
技术参数：
厚度：5um-15um
透气量：80-100L/㎡·s
宽度：≤1800mm
阻力：≤80Pa
效率：99.99%
3、 PTFE净化膜
PTFE净化过滤膜是以聚四氟乙烯为原料，经过膨化拉伸后形成一种具有微孔性的薄膜，将此薄膜用特殊工艺覆合在各种织物和基材上，成为新型过滤材料，该膜孔径小，分布均匀，孔隙率大，在保持空气流通的同时，可以过滤包括细菌在内的所有尘埃颗粒，达到净化且通风的目的，它广泛应用于制药、生化、微电子和实验室耗材等领域。
技术参数：
厚度 幅宽 泡点
30um-50um 1600mm ≥1kg/cm2 ( 5.3m/s 127Pa)
总结
目前PTFE 微孔膜主要是与织物或非织造布进行复合制得覆膜滤料(以下简称PTFE 覆膜滤料) ,被应用于除尘器中作为过滤材料。由于PTFE 微孔膜孔径小而质密,该过滤材料能过滤超细粉尘,过滤效果好,经济效益高。PTFE微孔膜的性能PTFE 树脂具有许多特性,如不吸水、熔点高(327 ℃) 、使用温度范围广( - 200 ℃～260 ℃) ,具有不燃性及热稳定性、摩擦系数小,尤其具有耐化学性(能耐许多高腐蚀性介质) 、耐气候性及抗电性等。PTFE 微孔膜是不添加任何物质,在特殊条件下经过机械拉伸制得的,丝毫未改变其原有特性。因此PTFE 薄膜具有上述特性,应用领域适用性很大,不受排放气体酸、碱性的影响,温度可达260 ℃。在使用中,只要考虑正确选定基布即可,因为基布也要适合工况条件,亦直接影响滤料的使用寿命。
eptfe防水透气膜原理
eptfe防水透气膜原理
ePTFE防水透气膜原理是利用了ePTFE（聚四氟乙烯膜）的微孔结构和物理原理来实现防水透气的功能。
ePTFE膜具有高度的耐化学品和耐温性能，同时拥有微孔结构。这些微孔可以让水分子在液态状态下无法穿过，从而实现防水的功能。同时，这些微孔又可以允许空气分子通过，实现透气的功能。
ePTFE膜的微孔结构非常小，通常在10微米以下。这样可以阻止大部分水分子进入膜内，保持防水的效果。而对于空气分子来说，它们的直径大于水分子，可以穿过这些微孔，实现透气的功能。
这种微孔结构的形成是通过特殊的加工工艺实现的。首先，ePTFE膜被拉伸形成一系列的连续纤维。然后，这些纤维被烧蚀，形成微孔结构。由于ePTFE具有优异的耐化学品性能，所以在烧蚀过程中不会发生膜的破坏，同时微孔的尺寸和形状也得以保持。
总之，ePTFE防水透气膜利用其微孔结构和物理原理，可以实现防水的功能，同时保持透气性。这使得ePTFE防水透气膜广泛应用于户外服装、鞋类、建筑材料等领域。
PTFE平板微孔膜的超疏水改性研究
PTFE平板微孔膜的超疏水改性研究∗
王燕敏;朱海霖;李玖明;郭玉海;张华鹏;陈建勇
【摘 要】通过溶胶凝胶法在聚四氟乙烯(PTFE)平板微孔膜表面形成Si O 2微纳米粒子,再采用全氟癸基三甲氧硅烷(FAS-17)对其进行修饰,获得超疏水表面的PTFE平板微孔膜.考察了正硅酸乙酯(TEOS)和三甲基三乙氧基硅烷(MTES)配比、FAS-17浓度等对平板膜疏水性和微孔结构的影响,并研究了其膜蒸馏性能.结果表明,改性后 Si O 2纳米粒子可均匀附着和内嵌在膜的原纤-结点网络结构内；当
MTES/TEOS 的比例和 FAS-17浓度增大时,膜表面静态接触角(WCA)先增加后减小,膜孔径和孔隙率也随之减小；当MTES/TEOS的比例为1∶1,FAS-17浓度为4％(质量分数)时,改性膜的 WCA 达到154°,滚动角(RA)为8°,达到超疏水效果；由于超疏水作用,改性膜在膜蒸馏运行过程中膜污染程度降低,产水通量恒定在3．65
kg/h·m2左右,脱盐率保持99．8％以上.%The polytetrafluoroethylene
(PTFE)flat-sheet membrane with superhydrophobic surface was pre-pared
by the formation of SiO2 nanoparticles on the surface of virgin membrane
through the sol-gel method and the modification of perfluorodecyl
trimethoxy silane (FAS-17)on the surface of SiO2 nanoparticles.The effects
of ratio of tetraethyl orthosilicate (TEOS)and Trimethyl triethoxy silane
ptfe膜吸收技术
ptfe膜吸收技术
PTFE膜吸收技术是一种利用聚四氟乙烯（PTFE）膜吸附物质的技术。PTFE膜具有高度的化学惰性和无毒性，能够有效吸附和分离各种有机物、无机物和气体。
PTFE膜吸收技术的原理是利用PTFE膜的微孔结构和表面特性，在一定的工艺条件下，通过吸附作用将目标物质从气体或液体中富集和分离出来。PTFE膜具有高度的亲疏水性，可以选择性地吸附其它物质，而不吸附水分子。所以，PTFE膜吸附技术广泛应用于水污染治理、废气处理、油水分离、溶剂回收等领域。
在水污染治理中，PTFE膜吸收技术可以用来去除水中的有机物、重金属和微生物等污染物。通过将水通过PTFE膜过滤，可以有效地去除水中的杂质，使水质得到提升。
在废气处理中，PTFE膜吸收技术可用于去除废气中的挥发性有机物（VOCs）。VOCs是一类对人体健康和环境造成潜在危害的有机化合物，在工业生产和日常生活中广泛存在。通过将废气通入PTFE膜吸附装置，利用PTFE膜的微孔结构和表面特性，可以有效地吸附和分离废气中的VOCs，从而达到净化废气的目的。
总之，PTFE膜吸收技术是一种利用PTFE膜的特殊性质进行物质吸附和分离的技术。它具有广泛的应用领域和良好的吸附效果，对于环境保护和资源回收有着重要的意义。
聚四氟乙烯薄膜 PTFE
聚四氟乙烯薄膜 PTFE
聚四氟乙烯薄膜(PTFE)介绍聚四氟乙烯薄膜(PTFE)是由聚四氟乙烯树脂经模压、烧结、冷却成毛坯，再经车削，压延制成。车削成的薄膜为不定向薄膜，不定向薄膜经压延后即成定向薄膜。不定向薄膜压延1.1-1.8倍为半定向薄膜。
聚四氟乙烯薄膜(PTFE)的性能特点聚四氟乙烯薄膜(PTFE)是由四氟乙烯单体聚合而成的聚合物，是一种类似于PE的透明或不透明的蜡状物，其密度为2.2g/cm3,吸水率小于0.01%。它的化学结构与PE相似，只是聚乙烯中的全部氢原子都被氟原子所取代。由于C-F键键能高，性能稳定，因而其耐化学腐蚀性极佳，能够承受除了熔融的碱金属、氟化介质今日焦点。
高于300℃的氢氧化钠之外的所有强酸(包括王水)，以及强氧化剂、还原剂和各种有机溶剂的作用；PTFE分子中F原子对称，C-F键中两种元素以共价键结合，分子中没有游离的电子，使整个分子呈中性，因此它具有优良的介电性能，而且其电绝缘性不受环境及频率的影响。它的体积电阻大于1017，介电损耗小，击穿电压高、耐电弧性好，能在250℃的电气环境下长期工作；因PTFE分子结构中没有氢键，结构对称，所以它的结晶度很高(一般结晶度为55%~75%，有时高达94%)，使PTFE耐热性能极好，其熔融温度为324℃，分解温度为415℃，最高使用温度为250℃，脆化温度为-190℃，热变形温度(0.46MPa条件下)为120℃。PTFE的力学性能良好，其拉伸强度为21~28MPa，弯曲强度为11~14MPa，伸长率为250%~300%，对钢的动静摩擦系数均为0.04,比尼龙、聚甲醛、聚酯、塑料的摩擦系数都小。
纯聚四氟乙烯薄膜(PTFE)强度低、耐磨性差以及耐蠕变性不好,通常要在PTFE聚合物中添加一些无机颗粒，如石墨、二硫化钼、三氧化二铝、玻纤、碳纤维等来提高其力学性能；也可利用与其他聚合物如聚苯酯(PHB)、聚苯硫醚(PPS)、聚醚醚酮(PEEK)、聚全氟(乙烯/丙烯)共聚物(PFEP)等共混的方法来其阻尼温度范围，提高其耐蠕变性。 聚四氟乙烯薄膜(PTFE)的用途聚四氟乙烯薄膜(PTFE)独特的性能使其在化工、石油、纺织、食品、造纸、医学、电子和机械等工业和海洋作业领域都有着广泛的应用。
ptfe薄膜制作工艺

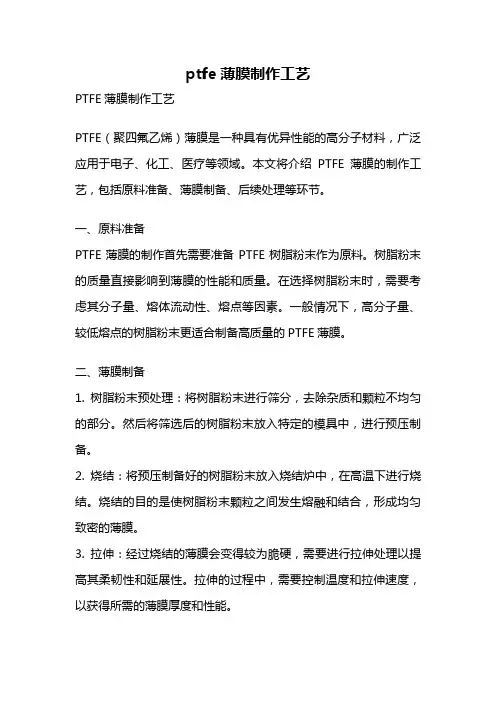

ptfe薄膜制作工艺
PTFE薄膜制作工艺
PTFE（聚四氟乙烯）薄膜是一种具有优异性能的高分子材料，广泛应用于电子、化工、医疗等领域。本文将介绍PTFE薄膜的制作工艺，包括原料准备、薄膜制备、后续处理等环节。
一、原料准备
PTFE薄膜的制作首先需要准备PTFE树脂粉末作为原料。树脂粉末的质量直接影响到薄膜的性能和质量。在选择树脂粉末时，需要考虑其分子量、熔体流动性、熔点等因素。一般情况下，高分子量、较低熔点的树脂粉末更适合制备高质量的PTFE薄膜。
二、薄膜制备
1. 树脂粉末预处理：将树脂粉末进行筛分，去除杂质和颗粒不均匀的部分。然后将筛选后的树脂粉末放入特定的模具中，进行预压制备。
2. 烧结：将预压制备好的树脂粉末放入烧结炉中，在高温下进行烧结。烧结的目的是使树脂粉末颗粒之间发生熔融和结合，形成均匀致密的薄膜。
3. 拉伸：经过烧结的薄膜会变得较为脆硬，需要进行拉伸处理以提高其柔韧性和延展性。拉伸的过程中，需要控制温度和拉伸速度，以获得所需的薄膜厚度和性能。 4. 确定薄膜厚度：通过测量薄膜的厚度，可以确定其最终的规格和用途。常用的测量方法包括显微镜观察、电子显微镜扫描等。
三、后续处理
1. 表面处理：PTFE薄膜的表面通常需要进行特殊处理，以增加其润湿性和粘附性。常见的表面处理方法包括等离子体处理、化学处理等。
2. 检测和质量控制：对制备好的PTFE薄膜进行检测，包括检查薄膜的厚度、表面平整度、透明度等指标。同时，还需要进行质量控制，确保薄膜的性能和质量符合要求。
3. 切割和包装：根据客户需求，将PTFE薄膜进行切割和包装，以便于运输和使用。
PTFE薄膜的制作工艺包括原料准备、薄膜制备和后续处理等环节。通过精确控制每个环节的参数和工艺，可以制备出高质量的PTFE薄膜，满足不同领域的需求。在实际应用中，还需要根据具体要求进行进一步的加工和处理，以满足特定的功能和性能要求。
ptfe膜用途
ptfe膜用途
PTFE膜是一种高分子材料，具有优异的化学稳定性、耐高温、耐腐蚀、电绝缘性能和低摩擦系数等特点，因此在众多领域得到了广泛应用。
1. 医疗行业
PTFE膜在医疗行业中主要用于制作人工血管和心脏起搏器等医疗器械。由于其惊人的生物相容性和低摩擦系数，可以减少血栓形成和感染风险，并且能够有效地延长使用寿命。
2. 航空航天行业
PTFE膜在航空航天领域中也有广泛应用。例如，在火箭发动机喷嘴内部涂覆一层PTFE膜，可以减少摩擦和磨损，提高发动机的效率和寿命。
3. 电子行业
PTFE膜在电子行业中也有着重要的应用。它可以作为电容器、传感器、绝缘材料等元件的制造原料。由于其优异的电绝缘性能，可以有效地防止电气故障和火灾事故的发生。
4. 化工行业
PTFE膜在化工行业中也被广泛应用。例如，可以用PTFE膜制作防腐蚀的管道和储罐，以保证化学品的安全运输和储存。
5. 其他领域
此外，PTFE膜还可以用于制作高温过滤器、涂料、耐磨材料等。在食品加工领域，PTFE膜也可以用于制作非粘锅和烤盘等厨具。
总之，PTFE膜具有广泛的应用前景，在各个领域都有着不可替代的作用。
eptfe防水透气膜 参数
eptfe防水透气膜 参数
ePTFE防水透气膜是一种新型的高性能材料，具有优异的防水和透气性能。ePTFE是聚四氟乙烯膜的一种，它采用特殊的制备工艺，使其成为具有微孔结构的薄膜。这些微孔能够让水蒸气通过，但却能有效阻挡液体水分的渗透，从而实现防水的效果。
ePTFE防水透气膜的主要特点之一是其高度的透气性。这是因为ePTFE膜具有微孔结构，这些微孔的直径非常小，可以阻止液体水滴的渗透，但却能允许水蒸气通过。这意味着ePTFE防水透气膜可以在防止水分进入的同时，保持良好的透气性，避免湿气在内部积聚，从而提供舒适的使用体验。
除了透气性能外，ePTFE防水透气膜还具有出色的防水性能。由于ePTFE膜的微孔结构能够有效阻止液体水分的渗透，因此它可以在各种恶劣的天气条件下提供可靠的防水保护。不论是在暴雨中还是在剧烈运动中，ePTFE防水透气膜都能够有效地阻挡水分进入，保持内部干燥。
ePTFE防水透气膜还具有优异的耐候性和耐化学性能。它可以在各种恶劣的环境中长期使用，不受紫外线、氧气、酸碱等因素的影响。这使得ePTFE防水透气膜广泛应用于户外装备、建筑材料、医疗器械等领域，能够在各种极端环境下提供可靠的防水保护。
在户外装备领域，ePTFE防水透气膜被广泛应用于防水透气服装、鞋子、帐篷等产品中。这些产品需要在户外环境中保持干燥和透气，以提供舒适的使用体验。ePTFE防水透气膜的出色性能使得这些产品能够在任何天气条件下提供可靠的防水保护，同时保持良好的透气性能，使用户在户外活动中保持干爽舒适。
在建筑材料领域，ePTFE防水透气膜被广泛应用于屋顶防水、墙体防水等领域。传统的防水材料常常存在透气性能差、易老化等问题，而ePTFE防水透气膜能够有效解决这些问题。它可以在保持防水性能的同时，保持建筑内部的良好透气性能，避免湿气积聚和墙体结构受损，提高建筑的使用寿命。
在医疗器械领域，ePTFE防水透气膜被广泛应用于手术服、口罩等产品中。这些产品需要在保持防水性能的同时，保持良好的透气性能，以提供舒适的使用体验。ePTFE防水透气膜的独特微孔结构可以平衡防水和透气性能，使这些产品能够在手术过程中有效阻挡液体的渗透，同时保持医护人员的舒适感。
等离子体处理对聚四氟乙烯微孔薄膜界面粘结性能的影响
Ｖｏ１．２２ Ｎｏ．６ ＮＯＶ ２００６ 科技通报 ＢＵＬＬＥＴＩＮ ＯＦ ＳＣＩＥＮＣＥ ＡＮＤ ＴＥＣＨＮ０Ｌ０ＧＹ 第２２卷第６期 ２０ｏ６年ｌ１月
等离子体处理对聚四氟乙烯微孔薄膜界面 粘结性能的影响
俞巧珍 ，郑 军ｚ （１．嘉兴学院服装与艺术设计学院，浙江嘉兴３１４００１；２．浙江理工大学材料与纺织学院，杭州３１００１１）
摘要：以ＸＰＳ、动态接触角分析仪和扫描电镜等为手段，研究了不同条件下低温等离子体对聚四氟乙 烯微孔薄膜界面粘结性能的影响。结果表明：等离子体处理功率对薄膜界面粘结性能的影响．因等离子 体种类的不同而有明显的差别。等离子体处理时间对薄膜界面粘结性能的影响，因等离子体种类和处 理功率的不同而有一定的差别。不同的等离子体，对薄膜界面粘结性能的改善效果，因等离子体处理功 率的不同而有较明显的不同。 关键词：聚四氟乙烯微孔薄膜；等离子体；界面粘结性能；处理条件 中图分类号：ＴＱ３２５．１ 文献标识码：Ａ 文章编号：１００１—７１ １９（２００６）０６—０８２２—０５
Ｉｎｆｌｕｅｎｃｅ ｏｆ Ｐｌａｓｍａ Ｔｒｅａｔｍｅｎｔ ｏｎ Ｂｏｎｄｉｎｇ ｏｆ ＰＴＦＥ Ｍｉｃｒｏ－ｐｏｒｅ Ｍｅｍｂｒａｎｅ
ＹＵ Ｑｉａｏ—ｚｈｅｎ ，ＺＨＥＮＧ Ｊｕｎ （１．Ｄｉｖｉｓｉｏｎａｌ Ｃｏｌｌｅｇｅ ｏｆ Ｃｌｏｔｈｉｎｇ ａｎｄ Ａｒｔ Ｄｅｓｉｇｎ Ｊｉａｘｉｎｇ Ｃｏｌｌｅｇｅ，Ｚｈｅｊｉａｎｇ Ｊｉａｘｉｎｇ ３ １４００ １，Ｃｈｉｎａ；２．Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｍａｔｅｒｉａｌ ａｎｄ Ｔｅｘｔｉｌｅ，Ｚｈｅｊｉａｎｇ Ｕｎｉｖｅｒｓｉｔｙ ｏｆＳｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ，Ｈａｎｇｚｈｏｕ ３１００１１，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ｔｈｅ ｉｎｆｌｕｅｎｃｅ ｏｆ ｌｏｗ ｔｅｍｐｅｒａｔｕｒｅ ｐｌａｓｍａ ｔｒｅａｔｍｅｎｔ ｕｎｄｅｒ ｄｉｆｅｒｅｎｔ ｃｏｎｄｉｔｉｏｎｓ ｏｎ ｔｈｅ ｉｎｔｅｒｆａｃｉａｌ ｂｏｎｄｉｎｇ ｏｆ ｆｒｒＦＥ ｍｉｃｒｏ—ｐｏｒｅ ｍｅｍｂｒａｎｅ ｉｓ ｓｔｕｄｉｅｄ ｂｙ ｕｓｉｎｇ Ｘ—ｒａｙ Ｐｈｏｔｏｅｌｅｃｔｒｏｎ Ｓｐｅｃｔｒｏｓｃｏｐｙ（ｘＰｓ）ａｎｄ ｄｙｎａｍｉｃ ｃｏｎｔａｃｔ ａｎｇｌｅ ａｎａ— ｌｙｚｅｒ ａｎｄ ＳＥＭ ｅｔｃ ｉｎｓｔｒｕｍｅｎｔｓ．Ｔｈｅ ｒｅｓｕｌｔｓ ｓｈｏｗ ｔｈａｔ ｉｔ ｉｓ ｏｂｖｉｏｕｓ ｔｈａｔ ｔｈｅ ｉｎｆｌｕｅｎｃｅ ｏｆ ｌｏｗ ｔｅｍｐｅｒａｔｕｒｅ ｐｌａｓｍａ ｔｒｅａｔｍｅｎｔ ｐｏｗｅｒ ａｎｄ ｔｉｍｅ ｏｎ ｔｈｅ ｉｎｔｅｒｆａｃｉａｌ ｂｏｎｄｉｎｇ ｏｆ ｆｒｒＦＥ ｍｉｃｒｏ－ｐｏｒｅ ｍｅｍｂｒａｎｅ，ｂｕｔ ｉｔ ｅｘｉｓｔ ｓｏｍｅ ｄｉｆｅｒｅｎｃｅ ｂｅｔｗｅｅｎ Ｎ２ ｐｌａｓｍａ ａｎｄ Ｏ２ ｐｌａｓｍａ． Ｋｅｙ ｗｏｒｄｓ：ｆｒｒＦＥ ｍｉｃｒｏ—ｐｏｒｅ ｍｅｍｂｒａｎｅ；ｐｌａｓｍａ；ｉｎｔｅｒｆａｃｉａｌ ｂｏｎｄｉｎｇ；ｔｒｅａｔｍｅｎｔ ｃｏｎｄｉｔｉｏｎ
eptfe膜温度 -回复
eptfe膜温度 -回复
什么是ePTFE膜温度？如何测量和控制ePTFE膜温度？
ePTFE膜是一种聚四氟乙烯（PTFE）的薄膜材料，具有独特的微孔结构和出色的化学稳定性。它在许多领域中被广泛应用，包括过滤、液体和气体分离、电池和燃料电池等。在这些应用中，精确控制ePTFE膜的温度非常重要，因为温度直接影响膜的性能和寿命。
测量和控制ePTFE膜的温度是一项复杂的任务，需要考虑许多因素，包括测量原理、传感器类型、控制系统等。
首先，测量ePTFE膜温度的原理一般采用传感器测温的方法。常见的传感器包括热电偶、热电阻和红外线测温仪等。热电偶是一种测量温度的装置，根据两个不同金属之间温度产生的热电势差来测量温度。热电阻则是根据电阻值与温度之间的关系进行测量。红外线测温仪则是通过测量物体辐射出的红外线的强度来推断物体温度。在选择传感器时，需要根据具体应用环境和要求选择合适的方案。
其次，选择合适的传感器类型后，需要考虑传感器的安装位置。由于ePTFE膜的厚度通常较薄，传感器不能直接安装在膜上，否则会影响膜的性能。常见的安装方式包括将传感器固定在膜附近，或者通过间隔层将传感器与膜隔开。这样可以保证测量的准确性同时不会对膜产生影响。
另外，选择合适的控制系统对于ePTFE膜温度的控制非常重要。控制系统通常涉及温度调节器、传感器、执行器和反馈回路等组成部分。温度调节器根据传感器测量到的温度信号来控制执行器（例如加热或冷却装置）的操作以达到期望的温度。
在ePTFE膜温度的控制过程中，还需要注意一些因素。首先，需要考虑膜的材质特性和温度范围要求。不同类型的ePTFE膜在不同的温度下表现出不同的特性，因此需要根据具体的应用要求进行合理的温度控制。其次，需要控制膜的温度梯度。过大的温度梯度可能导致膜的变形和损坏。最后，需要考虑控制系统的精确性。传感器的精度和稳定性，以及控制系统的响应速度都会影响温度控制的精确性。
聚四氟乙烯膜的制备及性能
第26卷第5期高分子材料科学与工程Vol.26,No.5 2010年5月POLYMERMATERIALSSCIENCEANDENGINEERINGMay2010
聚四氟乙烯膜的制备及性能
黄庆林,肖长发,胡晓宇,边丽娜
(天津工业大学材料科学与化学工程学院,中空纤维膜材料与膜过程教育部重点实验室,天津300160)
摘要:以聚乙烯醇(PVA)为成膜载体,由聚四氟乙烯(PTFE)分散乳液制得PTFE疏水膜,分析和讨论了膜烧结后的组成、动态力学性能的变化,用扫描电子显微镜(SEM)观察了膜表面形貌。结果表明:(1)制备的PTFE膜较PTFE在组成上无明显变化;(2)经定长和松弛状态烧结的PTFE膜,其DMA谱图的α转变较PTFE未发现较大变化;(3)经定长状态下烧结后所得PTFE膜中原纤网络结点之间构成了较为疏松的微孔结构,而在松弛状态下烧结所得膜的微孔结构较为致密。
关键词:聚四氟乙烯;聚乙烯醇成膜载体;平板膜;性能中图分类号:TB383 文献标识码:A 文章编号:100027555(2010)0520123204
收稿日期:2009204207基金项目:国家高技术研究发展计划(863计划)重点课题“高性能聚烯烃中空纤维超/微滤膜制备关键技术”(2007AA030304)通讯联系人:肖长发,主要从事功能纤维材料研究, E2mail:cfxiao@ 聚四氟乙烯具有极其良好的化学稳定性,耐强酸、
强碱和耐多种化学产品的腐蚀以及宽广的耐温性能,因此,在特殊的分离环境中,PTFE是一种理想的分离
过滤材料[1,2]。PTFE的表面张力为(22～33)×10-3
N/m,极好的疏水性使其成为膜蒸馏以及防水透气材料的首选材料[3]。但PTFE的缺点是无合适的溶剂使
其溶解,而且即使加热到分解温度也很难流动,因此
PTFE“不溶不熔”的特性使其加工性能很差[4]。目前
制备PTFE微孔膜的主要方法为双向拉伸法[5],即通过将PTFE树脂预压膜,烧结成型后再经双向拉伸形成具有裂隙孔结构的微孔膜,而采用PTFE分散乳液
