基于二维激光传感器的三维图像获取系统
龙源期刊网
基于二维激光传感器的三维图像获取系统
作者：何旭 冯肖维 何敏
来源：《电子技术与软件工程》2017年第18期
摘要
本文基于二维激光传感器设计出一整套实现三维旋转扫描距离图像采集系统。利用二维激光传感器在云台上旋转扫描以达到扫描整个空间的效果，然后利用计算机技术对采集到的点云数据进行拼接以重建三维环境图像，针对噪点采用加权滤波从而抑制噪点。
【关键词】激光传感器 数据拼接 点云滤波
1引言
三维激光扫描技术是现今科学研究的热门之一，在众多领域有着积极的应用。然而现有的三维激光传感器的价格十分昂贵，所以在减少成本的条件下较高质量的获取环境点云数据具有现实意义。本文提出采用价格便宜的二维激光传感器通过旋转以达到三维的效果。
2系统的设计与实现
2.1数据采集系统
本系统由STM32开发板、奥松机器人RB-150MG舵机、日本HOKUY公司的激光扫描测距仪URG-10LX和云台构成。
URG-10LX传感器，测量范围为0.06m至10m，测量精度为±40mm，扫描角度范围为270°，角度精度为0.25°，—次扫描有1080个测量值。
舵机为标准180度旋转舵机，PWM控制信号周期为20ms，当脉宽为1.5ms时舵机在中立点，即0度位置，范围180度。
上位机通过TCP/IP协议发送指令给ARM开发板，产生pwm波实现舵机旋转180°，并且在每0.9°里有足够的延时时间配合激光传感器扫描一次，舵机负载俯仰扫描270°的二维激光传感器，传感器每次扫描一个截面，旋转采集整个环境的距离数据发送给上位机。
2.2上位机部分
这部分主要编写界面程序实现指令的发送、接收和数据的拼接、滤波、显示等处理。2.2.1坐标转换 龙源期刊网
通过本系统得到空间中一个截面270°范围内均匀分布的1080个点的距离（每个数据点的角度间隔为0.25°）和下位机驱动的舵机旋转的角度O.9°（—共扫描200次）。假设某点是第i帧扫描数据的第a个点，则舵机相对于起点位置的角度β=0.9i，激光点的俯仰角a=0.25a-45。得到的三维坐标就是：
3畸变处理
3.1估计模型的构建
将数据采集系统放在实验室（长方体形状）进行数据采集，可以发现原始数据有明显的畸变现象。采集的激光点云数据在小范畴内满足一个预估模型，这样可以通过己知的点云数据利用预估模型得到点的预估值。
通过坐标转换后得到的是一个离散数据集合{（d，α，β）1|l=1，…，N}；而对于系统采集一帧数据，没有了旋转的角度信息即β即{（d，α）1|l=1，…，N}在二维极坐标下进行直线拟合。己知距离图像上任意一点Pn（dn，αn），其前面有两点Pn-1（dn-1，αn-1），和Pn-2（dn-2，αn-2），可以确定一条直线，极点到直线的垂直距离P以及垂线和极轴的夹角θ，且0≥θ≥π，可得等式：
可解得直线方程：
ρ=dcos（α-θ） （3）
把待滤波点的角度θ代入方程（3）中即可得到对应于角度θ的预测值 。在点的另
一个领域采用相同的方法即可获得第二个u预测点 。对三个预测点进行加权平均。设 点到极点的距离。则有滤波后的点到极点的距离为：
3.3实验结果
本文的数据处理部分实在core-i72.70GHZ下用C++编写。显示点云滤波后数据如图，采集的图像符合原有的环境，特征明显。
4结束语
本文在三维传感器价格昂贵的限制条件下，通过一些简单的硬件使二维激光传感器旋转并在软件层面对数据拼接、加权滤波。较为出色的以低成本的二维传感器完成对周围环境的三维数据高质量的采集，为点云后续处理提供了高质量的数据来源。
参考文献 龙源期刊网
[1]习晓环，骆社周，王方建，王成.地面三维激光扫描系统现状及发展评述[J].地理空间信息，2012，10（06）：13-15.
[2]张晓东，罗火灵，VTK图像图像开发进阶[M].北京：机械工业出版社，2015.
龙源期刊网
激光三维扫描图像处理算法及DSP的实现
蛾 电子测量技术 ＥＬＥＣＴＲＯＮＩＣ ＭＥＡＳＵＲＥＭＥＮＴ ＴＥＣＨＮ０Ｉ ）ＧＹ 第３１卷第１期 ２００８年１月
激光三维扫描图像处理算法及ＤＳＰ的实现＊
孙哲明 葛宝臻
（天津大学精密仪器与光电子工程学院天津３０００７２）
摘要：本文提出了激光三维扫描二维光带图像处理方法。通过对光带图像进行噪声点删除、求数据点亮度均值、杂 散点删除和线段数据补偿等处理，进而得到一条近似的物体二维轮廓线，最终能够获得物体三维坐标点信息。并且通
过选取ＴＩ公司的ＴＭＳ３２０Ｃ６０００型ＤＳＰ处理器来实现此图像处理算法过程。从而达到了缩小激光三维扫描设备体 积和快速处理图像数据的目的。 关键词：ＤＳＰ；图像处理；激光三维扫描
中图分类号：ＴＰ３３５＋．３ 文献标识码：Ａ
Ｉｍａｇｅ ｐｒｏｃｅｓｓｉｎｇ ａｌｇｏｒｉｔｈｍ ｏｆ ｌａｓｅｒ－３Ｄ ｓｃａｎｎｅｒ ａｎｄ ｏｐｅｒａｔｉｏｎ ｂａｓｅｄ ｏｎ ＤＳＰ
Ｓｕｎ Ｚｈｅｍｉｎｇ Ｇｅ Ｂａｏｚｈｅｎ （Ｃｏｌｌｅｇｅ ０ｆ Ｐｒｅｃｉｓｉｏｎ Ｉｎｓｔｒｕｍｅｎｔ ａｎｄ Ｏｐｔｏ－Ｅｌｅｃｔｒｏｎｉｃｓ Ｅｎｇｉｎｅｅｒｉｎｇ。Ｔｉａｎｊｉｎ Ｕｎｉｖｅｒｓｉｔｙ。Ｔｉａｎｊｉｎ ３０００７２）
Ａｂｓｔｒａｃｔ：Ｔｈｉｓ ａｒｔｉｃｌｅ ｏｆｆｅｒｓ ｔｈｅ ｉｍａｇｅ ｐｒｏｃｅｓｓｉｎｇ ｍｅｔｈｏｄ ｏｆ ｔｗｏ－ｄｉｍｅｎｓｉｏｎ Ｏｐｔｉｃａｌ Ｔａｐｅ ｇａｉｎｅｄ ｆｒｏｍ Ｌａｓｅｒ－３Ｄ Ｓｃａｎｎｅｒ．Ｔｈｒｏｕｇｈ ａ ｓｅｒｉｅｓ ｏｆ Ｏｐｔｉｃａｌ Ｔａｐｅ ｐｒｏｃｅｓｓｉｎｇ，ｓｕｃｈ ａｓ Ｎｏｉｓｅ Ｄａｔｅｓ ｄｅｌｅｔｉｏｎ，ｄａｔａ Ｍｅａｎ Ｖａｌｕｅｓ，Ｄｉｓｃｒｅｔｅ Ｄａｔａ ｄｅｌｅｔｉｏｎ ａｎｄ ｌｉｎｅ ｓｅｇｍｅｎｔ ｄａｔａ ｃｏｍｐｅｎｓａｔｉｏｎ，ｉｔ ｃａｎ ｇｅｔ ａｎ ａｐｐｒｏｘｉｍａｔｅ ｔｗｏ－ｄｉｍｅｎｓｉｏｎ Ｃｏｎｔｏｕｒ Ｌｉｎｅ ｏｆ ｏｂｊｅｃｔ，ｔｈｅｒｅｆｏｒｅ
点云数据获取与精度分析
点云数据获取与精度分析
概述：
点云数据是一种基于三维空间中的离散点集合的数据结构，广泛应用于计算机视觉、三维重建和环境感知等领域。点云数据的获取与精度分析是点云处理中的两个重要环节，对点云数据的质量和可信度有着重要影响。本文将对点云数据的获取方法和精度分析进行详细介绍。
一、点云数据的获取方法：
1.激光测距：激光测距是一种常用的点云数据获取方法，通过激光束的发射和接收，利用激光的反射原理来获取目标物体的三维坐标信息。激光测距的优点是测量范围广、分辨率高，适用于室内和室外环境。常见的激光测距设备包括激光雷达和激光扫描仪。
2.摄像机标定：摄像机标定是一种通过摄像机获取点云数据的方法，通过对摄像机的内外参数进行标定，可以将摄像机拍摄到的二维图像转化为三维坐标。摄像机标定的优点是设备成本低、易于操作，适用于近距离和低精度的应用场景。
3.RGB-D相机：RGB-D相机结合了摄像机和深度传感器的功能，可以同时获取彩色图像和深度数据，从而得到点云数据。RGB-D相机的优点是数据获取速度快、精度高，适用于室内环境和近距离应用。
4. 点云数据集：除了实时采集点云数据，还可以使用已有的点云数据集进行研究和分析。网上公开的点云数据集非常丰富，如KITTI、Stanford等，可以根据自己的需求选择适合的数据集进行研究。
二、点云数据的精度分析： 点云数据的精度分析是对点云数据的准确性和可信度进行评估，常见的精度评估方法包括以下几种：
1.重复性测试：通过多次采集同一目标的点云数据，对比不同数据之间的差异，评估系统的重复测量误差。重复性测试可以在不同环境和参数设置下进行，以获得更全面的评估结果。
2.标定测试：通过已知尺寸的标定板或标定球，对点云采集设备进行标定测试，评估系统的测量准确性。标定测试可以校正系统的误差，并提高点云数据的精度。
3.点云配准：点云配准是将多个采集到的点云数据进行匹配和融合，以提高点云数据的稳定性和准确性。通过对配准前后的点云数据进行对比，可以评估点云数据匹配的精度。
线激光-立体视觉三维数据获取系统研究
基金项目：国家自然科学基金资助项目（!"#$!%$!）；国家教育部高等学校博士学科点专项科研基金资助项目（"$%#"&’!）作者简介：何炳蔚（("$’)），男，山东郓城人，副教授，工学博士*线激光!立体视觉三维数据获取系统研究
何炳蔚
（福州大学机械工程学院，福建福州’!%%%+）
摘要：通过将三目立体视觉和线激光扫描传感器两种物体表面三维数据获取设备集成到三坐标测量机（,--），形成一种新型的反求工程中的数据获取系统，其中由三目立体视觉来获得物体的边界或轮廓信息、线激光扫描传感器获得物体表面的三维数据，利用多传感器的信息融合技术对三维数据进行分割，提取被测物体的几何特征，并在此基础上构建物体模型*采用这种多传感器集成坐标测量系统避免了单一传感器的局限性，从而为非接触测量系统在反求工程中的应用开辟了新的途径*
关键词：逆向工程；立体视觉；信息融合；分割中图分类号：./$#(
’!"#$##%&’()($(*+),)$-./#)-"*+0(+-10#)-21.#%3(+-
4()(*+#+")$-2-*4()(*+
!"#$%&’()$
（01233435-612789174:8;9866<98;=>?@3A7@938，B?C23?D89E6
5/)$2#%$：H7F6I38@26@<9J831?4783E64<6E6
@2686F@7L49F26I@398@6;<7@6@26A98@37,--A712986LG?F98;@26A?4@9O46JF68F3<9853
I613AO3F9@938@61289N?6*P8@29FA7886<，;63A6@<91567@?<6F353LM61@F7<66Q@<71@6I53<3LM61@A3I6498;*.26<653<6，@29F7OO<3712O<3E9I6F786RR7G@37OO4G@26838J138@71@98;A67F?<6A68@@6128343;G98@26<6E6
车载3D 激光扫描系统集成技术

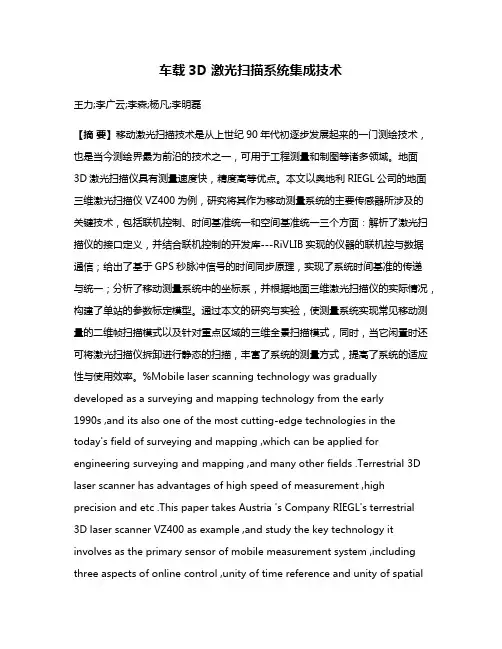

车载3D 激光扫描系统集成技术
王力;李广云;李森;杨凡;李明磊
【摘 要】移动激光扫描技术是从上世纪90年代初逐步发展起来的一门测绘技术，也是当今测绘界最为前沿的技术之一，可用于工程测量和制图等诸多领域。地面3D激光扫描仪具有测量速度快，精度高等优点。本文以奥地利RIEGL公司的地面三维激光扫描仪VZ400为例，研究将其作为移动测量系统的主要传感器所涉及的关键技术，包括联机控制、时间基准统一和空间基准统一三个方面：解析了激光扫描仪的接口定义，并结合联机控制的开发库---RiVLIB实现的仪器的联机控与数据通信；给出了基于GPS秒脉冲信号的时间同步原理，实现了系统时间基准的传递与统一；分析了移动测量系统中的坐标系，并根据地面三维激光扫描仪的实际情况，构建了单站的参数标定模型。通过本文的研究与实验，使测量系统实现常见移动测量的二维帧扫描模式以及针对重点区域的三维全景扫描模式，同时，当它闲置时还可将激光扫描仪拆卸进行静态的扫描，丰富了系统的测量方式，提高了系统的适应性与使用效率。%Mobile laser scanning technology was gradually
developed as a surveying and mapping technology from the early
1990s ,and its also one of the most cutting-edge technologies in the
today's field of surveying and mapping ,which can be applied for
engineering surveying and mapping ,and many other fields .Terrestrial 3D
laser scanner has advantages of high speed of measurement ,high
单目摄像机激光测距传感器位姿测量系统

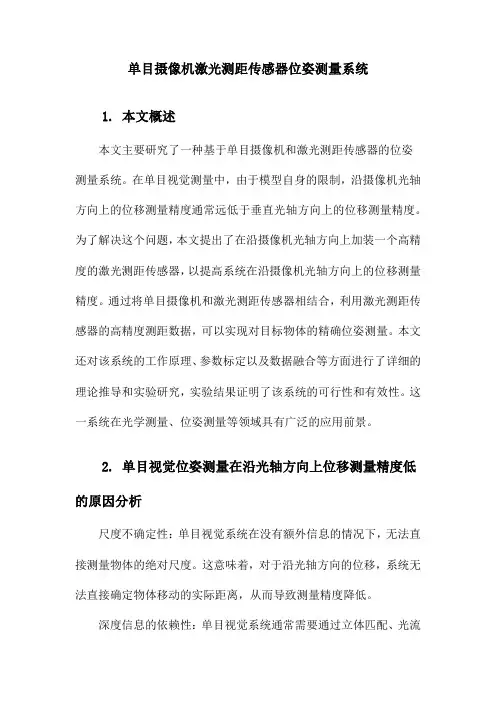

单目摄像机激光测距传感器位姿测量系统
