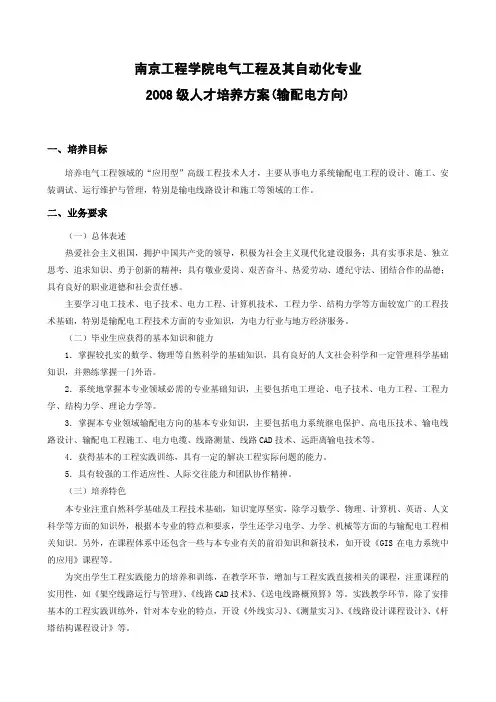

南京工程学院 电路-EDA课程设计
南京工程学院电气工程及其自动化专业.
2008 级人才培养方案(输配电方向)
一、培养目标
培养电气工程领域的“应用型”高级工程技术人才，主要从事电力系统输配电工程的设计、施工、安 装调试、运行维护与管理，特别是输电线路设计和施工等领域的工作。
二、业务要求
（一）总体表述 热爱社会主义祖国，拥护中国共产党的领导，积极为社会主义现代化建设服务；具有实事求是、独立 思考、追求知识、勇于创新的精神；具有敬业爱岗、艰苦奋斗、热爱劳动、遵纪守法、团结合作的品德； 具有良好的职业道德和社会责任感。 主要学习电工技术、电子技术、电力工程、计算机技术、工程力学、结构力学等方面较宽广的工程技 术基础，特别是输配电工程技术方面的专业知识，为电力行业与地方经济服务。 （二）毕业生应获得的基本知识和能力 1．掌握较扎实的数学、物理等自然科学的基础知识，具有良好的人文社会科学和一定管理科学基础 知识，并熟练掌握一门外语。 2．系统地掌握本专业领域必需的专业基础知识，主要包括电工理论、电子技术、电力工程、工程力 学、结构力学、理论力学等。 3．掌握本专业领域输配电方向的基本专业知识，主要包括电力系统继电保护、高电压技术、输电线 路设计、输配电工程施工、电力电缆、线路测量、线路 CAD 技术、远距离输电技术等。 4．获得基本的工程实践训练，具有一定的解决工程实际问题的能力。 5．具有较强的工作适应性、人际交往能力和团队协作精神。 （三）培养特色 本专业注重自然科学基础及工程技术基础，知识宽厚坚实，除学习数学、物理、计算机、英语、人文 科学等方面的知识外，根据本专业的特点和要求，学生还学习电学、力学、机械等方面的与输配电工程相 关知识。另外，在课程体系中还包含一些与本专业有关的前沿知识和新技术，如开设《GIS 在电力系统中 的应用》课程等。 为突出学生工程实践能力的培养和训练，在教学环节，增加与工程实践直接相关的课程，注重课程的 实用性，如《架空线路运行与管理》、《线路 CAD 技术》、《送电线路概预算》等。实践教学环节，除了安排 基本的工程实践训练外，针对本专业的特点，开设《外线实习》、《测量实习》、《线路设计课程设计》、《杆 塔结构课程设计》等。
EDA课程设计指导书
EDA课程设计指导书————————————————————————————————作者：————————————————————————————————日期：2课程设计指导书系〔部〕专业电气工程及其自动化专业2021年11月16日课程名称:电子设计自动化设计课程编号：一、课程设计的目的3通过对FPGA〔现场可编程门阵列〕芯片的设计实践，使学生掌握一般的PLD(可编程逻辑器件〕的设计过程、设计要求、设计内容、设计方法，能根据用户的要求及工艺需要进行电子芯片设计并制定有关技术文件。
培养学生综合运用已学知识解决实际工程技术问题的能力、查阅图书资料和各种工具书的能力、工程绘图能力、撰写技术报告和编制技术资料的能力，受到一次电子设计自动化方面的根本训练。
二、课程设计的题目题目1：数字频率计的设计题目2：一个跑表电路的设计题目3：8位加法器的设计题目4：空调系统状态自动机的设计题目5:正负脉宽数控调制信号发生器的设计题目6:交通灯信号控制器的设计题目7:数字竞赛抢答器的设计题目8：拔河游戏机的设计题目9：彩灯控制器的设计题目10：洗衣机控制器的设计题目11：出租车计价器的设计题目12:可变周期脉冲发生器的设计三、设计内容〔主要技术关键的分析、解决思路和方案比拟等〕1、VHDL语言程序设计；2、波形仿真；3、在实验装置上进行硬件测试，并进行演示；4、提交一份完整的课程设计资料，包括设计原理、程序设计、程序分析、仿真分析、硬件测试、调试过程，参考文献、设计总结等。
四、设计步骤1、收集材料；2、方案论证；3、设计VHDL语言程序;4、利用实验设备进行硬件联接，组装程序、运行并调试程序,验证预期的功能的实现。
5、调试运行正常后，向老师申请并等待老师的成绩评定.6、编写设计说明和使用说明书，写出设计小结.五、设计要点掌握可编程逻辑器件的工程设计方法,利用QuartusⅡ集成开发环境完成电路的设计。
1、新建工程42、输入设计工程VHDL代码3、存盘，注意文本取名4、添加约束文件5、选择目标器件6、启动编译7、仿真测试和波形分析8、编程下载/配置9、硬件测试六、设计进度安排电气1班、电气2班的单号。
EDA课程设计指导书
《电子设计自动化》课程设计指导书课程名称：电子设计自动化/Electronic System Design and Testing周数/ 学分：2/2先修课程：电子设计自动化适应专业：电子信息科学与技术专业、通信工程专业开课单位：信息工程学院一、课程设计的目的通过《电子设计自动化》课程设计，使学生能够掌握FPGA应用系统的开发过程。
要求学生经过课程设计的教学环节进一步理解FPGA应用系统的工作原理。
使学生理解课题教学的理论内容，针对所选课题，能够按照FPGA的开发流程和VerilogHDL语言建模、仿真、综合、下载、配置，用EDA6000实验箱上的FPGA系统实现相应功能，可以起到综合运用各种技术和知识的作用。
二、课程设计的内容和要求针对一个电子应用系统，进行FPGA硬件和软件设计并能动手调试。
课程设计题目由指导教师提供，一般1人一组。
参考题目如下：1．交通灯控制器设计要求:设计一个具有四种信号灯的交通灯控制器。
设计要求是：由一条主干道和一条支干道汇合成十字路口，在每个入口处设置红、绿、黄、左拐允许四盏信号灯，红灯亮禁止通行，绿灯亮允许通行，黄灯亮则给行驶中的车辆有时间停在禁行线外，左拐灯亮允许车辆向左拐弯。
信号灯变换次序为：主支干道交替允许通行，主干道每次放行40S，亮5S红灯让行驶中的车辆有时间停到禁行线外，左拐放行15秒，亮5S红灯；支干道放行30S，亮5S黄灯，左拐放行15秒，亮5S红灯……。
各计时电路为倒计时显示。
系统框图硬件系统示意图2.出租车自动计费器图1-2具有四种信号灯的交通灯控制器硬件系统示意图图1-1具有四种信号灯的交通灯控制器系统框图设计一个出租车自动计费器，计费包括起步价、行车里程计费、等待时间计费三部分，用三位数码管显示总金额，最大值为99.9元。
起步价为5.0元，3公里之内按起步价计费，超过3公里，每公里增加1元，等待时间单价为每1分钟0.1元。
用两位数码管显示总里程，最大值为99公里，用两位数码管显示等待时间，最大值为99分钟。
EDA课程设计出现的问题
EDA课程设计出现的问题一、课程目标知识目标：1. 学生能理解EDA（电子设计自动化）的基本概念，掌握EDA工具的使用方法。
2. 学生能够运用EDA软件进行电路设计，分析并解决设计过程中出现的问题。
3. 学生了解常见电路图符号，掌握原理图绘制及PCB布线的基本技巧。
技能目标：1. 学生能够运用所学知识，独立完成简单的电路设计与仿真。
2. 学生具备查找并解决EDA软件操作过程中遇到的问题的能力。
3. 学生能够通过小组合作，进行电路设计项目的讨论与改进。
情感态度价值观目标：1. 学生培养对电子设计工作的兴趣，激发创新意识，提高实践能力。
2. 学生养成严谨、细致的工作态度，提高分析问题和解决问题的能力。
3. 学生通过团队协作，培养沟通、合作精神，增强团队意识。
本课程针对的学生特点为具有一定电子技术基础，对电子设计感兴趣，希望提高实践能力的初中生。
课程性质为实践性、探究性，教学要求注重培养学生动手能力、创新意识和团队协作能力。
通过本课程的学习，学生能够掌握EDA基本技能，为后续电子技术学习打下坚实基础。
二、教学内容本课程教学内容主要包括以下三个方面：1. EDA基本概念与工具使用- 介绍EDA的基本概念、发展历程及应用领域。
- 讲解并演示EDA软件（如Altium Designer、Cadence等）的基本操作方法。
- 分析并解决软件使用过程中可能出现的问题。
2. 原理图绘制与PCB布线- 介绍常见电路图符号，使学生掌握原理图绘制的基本技巧。
- 讲解PCB布线的基本原则和技巧，培养学生良好的布线习惯。
- 分析实际案例，指导学生进行原理图绘制及PCB布线。
3. 电路设计与仿真- 教授电路设计与仿真的基本方法，使学生能够运用所学知识进行实际操作。
- 分析设计过程中可能遇到的问题，指导学生查找并解决问题。
- 组织学生进行小组合作，完成电路设计项目，并进行讨论与改进。
教学内容参考教材相关章节，结合课程目标和教学实际，制定以下教学大纲：- 第一周：EDA基本概念与工具介绍- 第二周：原理图绘制技巧- 第三周：PCB布线原则与技巧- 第四周：电路设计与仿真- 第五周：项目实践与讨论三、教学方法针对本课程的教学目标和内容，采用以下多样化的教学方法，以激发学生的学习兴趣和主动性：1. 讲授法：用于对EDA基本概念、原理图绘制及PCB布线原则等理论知识进行系统讲解。

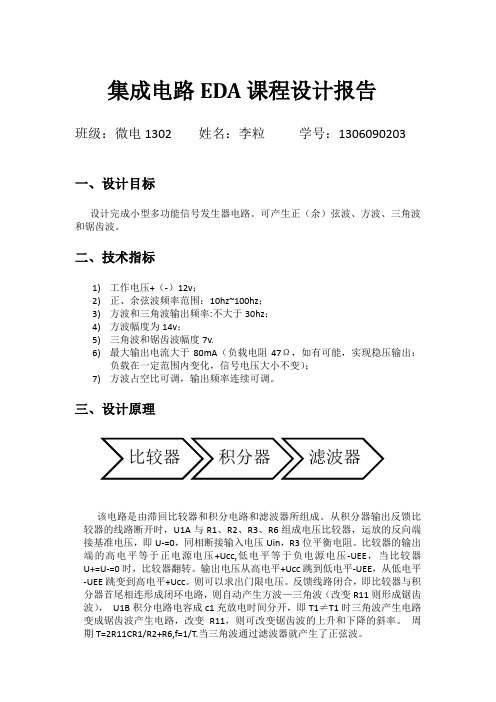

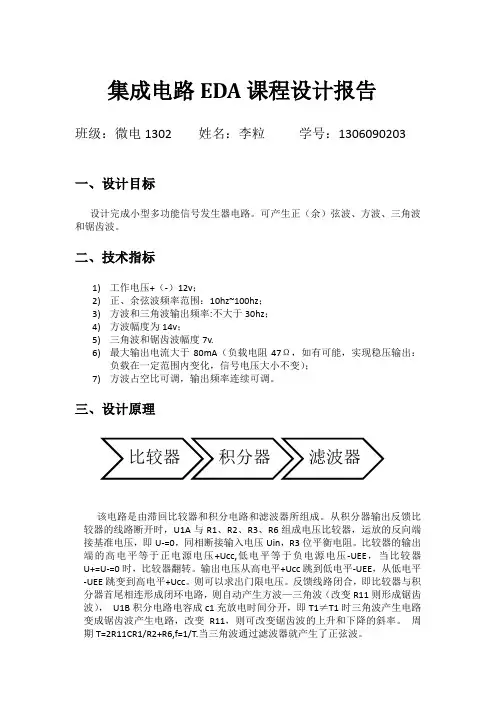

集成电路EDA课程设计报告
