【2019年整理】电子能量损失谱仪EELS在材料科学中的应用72页PPT
电子能谱分析课件
优化数据处理算法，提取更多有用的物理信息，提高分析的准确性和可靠性。
多维能谱技术
发展多维能谱技术，将电子能谱与其他谱学技术相结合，提供更全面的物质信息。
03
02
01
THANK YOU
感谢聆听
01
元素种类
电子能谱分析可以揭示物质中所包含的元素种类，从而判断物质的化学组成。
02
元素含量
通过电子能谱分析，可以得出各元素在物质中的相对含量，有助于了解物质的比例关系。
电子能谱分析案例研究
总结词：电子能谱分析在材料表面分析中具有重要作用，能够提供表面元素组成、化学态和电子结构等信息。
总结词：电子能谱分析在生物分子结构研究中具有重要作用，能够提供分子内化学键和电子状态等信息。
选择合适的电子能谱仪，确保其性能稳定、精度高。
01
02
03
04
数据采集
数据清洗
数据分析
结果解释
采用适当的分析方法对数据进行处理，提取有用的信息，如元素组成、含量等。
对采集的数据进行清洗，去除异常值和噪声，提高数据质量。
采集实验数据，包括能谱图、峰位、峰强等信息。
根据分析结果，对样品的组成和性质进行解释，并给出相关结论。
电子能谱分析结果解读
1
2
3
通过电子能谱分析，可以得出物质内部电子的能级分布情况，从而了解物质的电子结构特征。
能级分布
根据电子能谱的峰位和强度，可以判断电子跃迁的类型，从而推断出物质所处的状态和所处的环境。
跃迁类型
通过电子能谱分析，可以推断出分子轨道的能量分布和轨道构型，有助于理解分子的成键特性和化学性质。
电子能谱仪通过发射高能电子束轰击样品，使样品中的原子或分子的内层电子被激发，产生特征能量损失。
EELS的测试原理和应用
EELS的测试原理和应用1. 什么是EELS能量损失谱(Energy Loss Spectroscopy, EELS)是一种扫描透射电子显微镜(STEM)技术的应用，通过测量材料中透射的电子能量损失，获取材料的化学成分和电子结构信息。
EELS通常用于分析材料中的元素组成、电子能带结构、化学键的特征等。
2. EELS的原理EELS的原理基于电子能量损失与材料中原子、电子间相互作用的关系。
当透射电子穿过材料时，与材料中原子发生散射，损失一部分能量。
通过测量电子的能量损失，可以推断材料中的元素类型和电子能带结构。
EELS主要分为共振和非共振两种模式。
共振模式通过选择特定的能量损失进行测量，可以提高测量的灵敏度和分辨率。
非共振模式则采用全能量范围进行测量，对材料中的元素进行定性和定量分析。
3. EELS的应用3.1 材料分析EELS广泛应用于材料科学领域，可以用于分析材料的组成、界面结构、晶格畸变等。
通过测量电子的能量损失，可以获得材料中元素的电子结构信息，进而分析材料的物理和化学性质。
3.2 纳米颗粒表征由于EELS具有高空间分辨率和高能量分辨率的优点，因此在纳米颗粒的表征中得到了广泛应用。
通过EELS技术可以分析纳米颗粒的表面化学组成、晶格结构以及表面等离子体共振等特性。
3.3 生物医学研究EELS可用于生物医学研究中，通过测量生物样品中电子的能量损失，可以获得样品中元素组成、化学键结构以及生物分子的能带结构等信息。
因此，EELS可以用于研究生物分子的结构和功能。
3.4 界面电子学EELS可以用于研究材料的界面电子学性质，通过分析界面处电子的能量损失，可以探测界面的结构和元素组成。
这对于理解界面特性和设计新型材料具有重要意义。
3.5 稀土元素分析由于稀土元素的特殊性质，传统的分析方法往往难以准确测量稀土元素的含量。
而EELS可以通过测量电子的能量损失，定量分析含有稀土元素的材料。
因此，EELS在稀土元素研究中得到广泛应用。
【2019年整理】电子能量损失谱仪EELS在材料科学中的应用72页PPT
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利
1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
【2019年整理】电子能量损失谱仪EELS 4、守业的最好办法就是不生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。 在材料科学中的应用

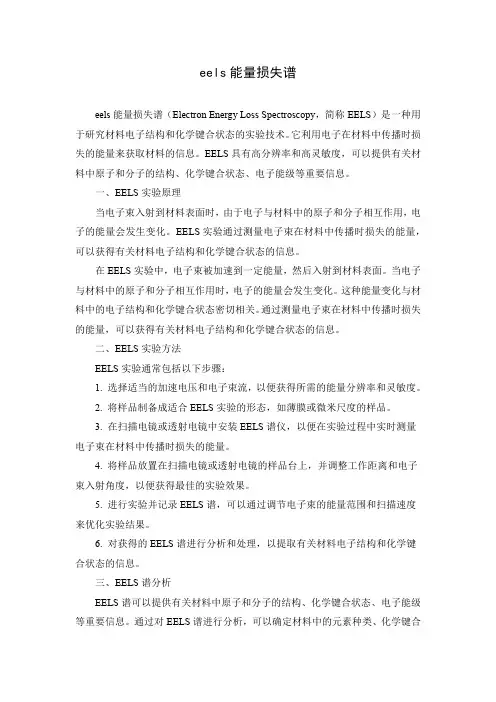

eels能量损失谱
eels能量损失谱eels能量损失谱（Electron Energy Loss Spectroscopy，简称EELS）是一种用于研究材料电子结构和化学键合状态的实验技术。
它利用电子在材料中传播时损失的能量来获取材料的信息。
EELS具有高分辨率和高灵敏度，可以提供有关材料中原子和分子的结构、化学键合状态、电子能级等重要信息。
一、EELS实验原理当电子束入射到材料表面时，由于电子与材料中的原子和分子相互作用，电子的能量会发生变化。
EELS实验通过测量电子束在材料中传播时损失的能量，可以获得有关材料电子结构和化学键合状态的信息。
在EELS实验中，电子束被加速到一定能量，然后入射到材料表面。
当电子与材料中的原子和分子相互作用时，电子的能量会发生变化。
这种能量变化与材料中的电子结构和化学键合状态密切相关。
通过测量电子束在材料中传播时损失的能量，可以获得有关材料电子结构和化学键合状态的信息。
二、EELS实验方法EELS实验通常包括以下步骤：1. 选择适当的加速电压和电子束流，以便获得所需的能量分辨率和灵敏度。
2. 将样品制备成适合EELS实验的形态，如薄膜或微米尺度的样品。
3. 在扫描电镜或透射电镜中安装EELS谱仪，以便在实验过程中实时测量电子束在材料中传播时损失的能量。
4. 将样品放置在扫描电镜或透射电镜的样品台上，并调整工作距离和电子束入射角度，以便获得最佳的实验效果。
5. 进行实验并记录EELS谱，可以通过调节电子束的能量范围和扫描速度来优化实验结果。
6. 对获得的EELS谱进行分析和处理，以提取有关材料电子结构和化学键合状态的信息。
三、EELS谱分析EELS谱可以提供有关材料中原子和分子的结构、化学键合状态、电子能级等重要信息。
通过对EELS谱进行分析，可以确定材料中的元素种类、化学键合状态、分子结构等信息。
此外，还可以通过比较不同材料的EELS谱来确定它们之间的相似性和差异性。
在EELS谱分析中，通常使用以下方法：1. 元素识别：通过比较已知元素的EELS谱和实验获得的EELS谱来确定材料中的元素种类。
电子能量损失谱eels
复习 原子中的电子的四个量子数：壳层 K L 角量子数l 0 0 1 M 0 1 2 N 0 1 2 3 自旋量子数j 电子数 2 8 电子在亚层中的分布 1s2 2s22p22p4½ ½ ½3/2½ ½3/2 3/2 5/2183s23p23p42s23d43d6½ ½3/2 3/2 5/2 5/2 7/2324s24p24p44s24d44d64f64f8M5 M4 M3 M2 (n-3)M1Lα1Kβ1L3 (2p 3/2) L2 (2p1/2) L1 (2s) (n-2)Kα2Kα1K (n=1, 1s轨道)分析电子显微镜 设备: 超高真空扫描透射电镜(STEM) 分析型透射电子显微镜(电子束可会聚的很小的,通常配有 扫描附件, EDX, EELS) 主要分析方法: 结构---微衍射和会聚束衍射 成分---X射线能谱和电子能量损失谱X射线能谱的缺点 1 探测效率低 X光的荧光产额低,特别是轻元素(Z<11),远小于2% Backscattered electrons 接收角小,只有1%的信号能收到 2 能量分辨率低 轻元素的谱线重叠比较严重 电子能量损失谱的优点 1 接收效率高, 非弹性散射电子集中在顶角很小的圆锥内 2 能量分辨率高~1 eV 可进行定性定量分析,精细结构可以提供化学键态信息 适合做mapping 3 在探测轻元素上有优势 电子能量损失谱的缺点Secondary electronsProbe electronsAuger electronsX rays (EDXS)SpecimenElastic scattering (Diffraction)Inelastic scattering(EELS)厚样品多重散射的问题比较严重,背底相对较高,信号的定域性较差电子能量损失谱的提供的信息: Z>1的所有元素成分 元素比例 样品厚度 高级: 化学键 带结构 价带和导带电子密度 极化Atomic view of sampleProbe electron (Energy = E0 )∆E-|EB|E0-∆EEB = Binding energy of electron in sampleHitachiHD 2000STEM电子能量损失谱（EELS）一 电子和材料的相互作用： 弹性散射： 非弹性散射： 内壳层——俄歇电子或电磁辐射 外壳层——二次电子、电磁辐射可见光、 永久性破坏（离子化）、等离子（plasma） 二 EELS谱图 按动能分类电子 A 1）零损峰（弹性峰）：能量无损失或损失能量在分辨率以下，对称的高斯分布 2）5－50eV：低能损失区或者等离子峰，为一个或几个峰（厚样品），为激发等离 子震荡和激发晶体内电子的带间跃迁的透射电子（等离子震荡频率正比于价电子密度） P(1)/P(0)=t/Lp (P(1)：第一个等离子峰强度；P(0)：零损峰强度；t：样品厚度； Lp：等离子峰震荡的平均自由路程） 用途：可测样品厚度、元素浓度变化、介电常数等 3）50eV－ ：在指数下降的背底上内壳层激发的电离损失峰（edge），激发原子内壳 层电子的透射电子 背底——无信息, 定量分析时要扣除 电离损失峰——辨别元素 电离损失峰阈值 B 近阈电离精细结构ELNES（在电离损失峰约50 eV内） 反映能带结构，与晶体学状态有关Low-loss (Valence electrons) Zero-loss Oxygen edgeHigh-loss (Core electrons) Nickel edgeDielectric function Thickness BondingELNES BondingEXELFS Coordination Interat. dist.Elemental compositionIntensityx1000Plasmon01005006007008009001000Energy-loss [eV]c 广延精细结构EXELFS（高于在电离损失峰50-300 eV的精细结构） ——周期长，振幅弱，是被入射电子电离出来的出射电子波函数与被近邻原子背散射回来的电子波函数之间的相干效应；可给出该元素的配位原子数及配位距离等近邻原子配位 的信息，研究非晶态和短程有序三 谱仪结构和数据处理 1 基本组成： 电子源、谱仪（Gatan磁棱镜, omega）、数据显示和处理系统 内置式和后置式 1）聚焦谱仪 谱仪物平面经常放在投影镜的后焦平面 parallel收集系统：需要调整谱仪使零损峰宽度最小，高度最大； serial收集系统：散射面上有狭缝，需要调整狭缝2）校正谱仪：现带电镜漂移不严重，但操作中应注意检查 2 获得EELS谱 serial收集系统： 闪烁体可能被零损峰破坏 0.1eV/channel—10eV/channel parallel收集系统: 效率高比较： SEELS：一次收集一通道，操作简单 PEELS：一次收集所有谱，二极管难优化 PEELS：有假相，包含复杂的电子光学，但比SEELS的效率高 3 能量分辨率、空间分辨率： EDX： Z<11，X射线的产生小于2％ X射线的发射为各向同性，EDX探头只收到大概1％ 背底主要来自韧致辐射 EELS：透过的电子几种在有限的角度范围，谱仪的收集效率20%-50% 非弹性散射引起的背底较高 特征峰为边而不是峰，不如EDX峰明显 与EDX相比，可以探测较低密度的低原子数元素 有较高的空间分辨率 能量损失信号不受荧光和二次电子的产生的影响I EELS空间分辨率高——只受电子束尺寸限制 场发射源、1nm探针、1nA电流，到1－2个原子 I I 能量分辨率 1）目前最小可探测量 一般电子源 10-18—10-12克 W丝：～100keV，2.5eV LaB6：～100keV，>1eV 场发射源 10-21克 冷场，0.35-0.5 eV 最小可探测百分数 0.3%-5% 可以用灯丝欠饱和方法提高分辨率： LaB6：～100keV，1eV 2）能量分辨率随能损的增加而增加（<1.5倍） 入射电子能量增加，分辨率降低 Zero-Loss Peak 3）受操作者影响大： HD-2000 如：slit宽度的调整（SEELS)、 200keV / 150pA 光阑的大小（PEELS）0.37eV @FWHM Field emission distribution4 成像和衍射模式 1）收集角：应知道EELS谱的收集角，不同角下得到的结果不宜比较 2）使用光阑选择样品区域 5 能量过滤： Gatan Imaging Filter四 EELS分析θE ≈E （m0 电子静质量，v 电子速度） 2 (γ m0ν )2 − 1 2⎛ ν ⎞ γ = ⎜1 − 2 ⎟ ⎝ c ⎠1 零损峰：一般不收集 2 低能损峰： 1）等离子自由电子等离子模型——h h ⎛ ne 2 ⎞ ωp = Ep = ⎜ ⎟ （ε0自由空间的介电常数，n自由电子密度） 2π 2π ⎝ ε 0 m ⎠特点：散射角较小，收集角在10mrad足够；自由程在100nm左右； 厚度测量 t=λIp/I0 (Ip为第一个等离子峰的强度）1 22）键内和键间过渡单电子相互作用3 高能损峰1）内壳层离子化：特点：与等离子比，散射截面小，平均自由程大；因此边的强度低。
【2019年整理】电子能量损失谱仪EELS在材料科学中的应用
°
°
取向效应:石墨的ELNES
取向效应:石墨的 EXELFS
取向效应：ALCHEMI(改变s)
•Substitutional/interstitutional impurity identification
•Atom row selectivity
S<0
S>0
取向效应: ALCHEMI(改变g)氮化镓的极性
求出相应的实部 Re(
1 ) ，得到材料的复介电常数 ( E , )
Re(
1 1 ) i Im( ) ( E , ) ( E , ) ( E , ) r ( E , ) i i ( E , ) 1 1 2 [Re( )] [Im( )]2 ( E , ) ( E , )
近边精细结构:八面体结构
近边精细结构：八面体结构和四面体结构
近边精细结构:过渡族金属L23
近边精细结构:氧化铜的L23
近边精细结构:确定锰元素的价态
Photodiode Counts (a.u.)
Mn-L3
4
MnCO3 MnO
Mn-L2
Intensity ratio L3/L2
3
Mn3O4 Mn2O3 MnO2
EELS的背底扣除:窗口位置的影响
EELS的背底扣除: 指数定律失效
低能损失谱的应用:损失函数
等离子散射可以看作是多体散射问题，根据电磁场理论介质的 损失函数可以推导出了二阶微分散射截面的表达形式：
d 2 ( E, ) 1 1 dEd a m v 2 n ( 2 2 ) Im[ ] in 0 0 a E
l 1
S-like Ef
3p
电子能量损失谱仪EELS在材料科学中应用PPT学习教案
近边精细结构：八面体结构和四面体结构
第47页/共70页
近边精细结构:过渡族金属L 23 第48页/共70页
近边精细结构:氧化铜的L 23 第49页/共70页
近边精细结构:确定锰元素的价态
Photodiode Counts (a.u.) Intensity ratio L3/L2
退卷积: Fourier log方法
第27页/共70页
退卷积：Fourier ratio方法
第28页/共70页
EELS的背底扣除：指数定律
I B AEr
第29页/共70页
EELS的背底扣除:窗口位置的影响
第30页/共70页
EELS的背底扣除: 指数定律失效
第31页/共70页
低能损失谱的应用:损失函数
第4页/共70页
扫描透射电镜和电子能量损失谱仪
调整 EELS位置的3种途径
1 磁棱镜 energy shift
2 高压
mapping
3 Drift tube EELS
第5页/共70页
像模式光路图
第6页/共70页
衍射模式光路图
第7页/共70页
EELS 的聚焦和AC杂散磁场补偿
聚焦和补偿：0峰变高变窄和稳定
[0001] in the real space.
第59页/共70页
取向效应:氮化镓的极性
TAECD
2.0 (a) g=0002
1.6 1.2 0.8 0.4 0.0
Ga
b=0.0 b=0.073 b=0.087
N
Ga
N
Ga
2.0 (b)
1.6 1.2
g=000-2
b=0.0 b=0.073 b=0.087
《电子能谱分析法》课件
高分辨率、高灵敏度、高精度和高可 靠性，能够提供物质内部结构和化学 键合状态的详细信息。
工作原理
电子能谱仪通过发射高能电子束轰击 样品，使样品中的原子或分子的内层 电子被激发，产生特征能量损失或能 量沉积。
通过测量这些能量损失或能量沉积的 分布，可以推断出样品中元素的种类 、含量和化学状态等信息。
特征提取与模式识别
通过改进算法和计算机技术，实现更快速、准确地进行特 征提取和模式识别，为后续的数据分析和解释提供有力支 持。
多维数据分析
引入多维数据分析方法，将不同来源、不同类型的电子能 谱数据整合起来，进行综合分析和比较，提高分析结果的 全面性和可靠性。
新技术的应用与拓展
01 02
人工智能与机器学习
稳定性与可靠性
仪器在工作过程中需要保持稳定性和可靠性，减少误差和干扰，提 高分析结果的准确性和可靠性。
自动化与智能化
为了提高工作效率和降低人为误差，需要加强仪器的自动化和智能化 程度，实现快速、准确地获取和分析数据。
数据分析方法改进
算法优化
针对不同类型的电子能谱数据，需要不断优化算法以提高 数据处理速度和准确度。
利用人工智能和机器学习技术对电子能谱数据进行深度学习和挖掘，发 现隐藏在数据中的规律和知识，为科学研究和实际应用提供新的思路和 方法。
联用技术
将电子能谱分析与其它分析技术联用，如色谱、质谱等，实现多维、多 角度地获取样品信息，提高分析结果的全面性和准确性。
03
跨学科融合
加强与其他学科的交叉融合，如化学、生物学、医学等，拓展电子能谱
2023
REPORTING
《电子能谱分析法》 ppt课件
2023
目录
• 电子能谱分析法概述 • 电子能谱分析法的基本原理 • 电子能谱分析法的实验技术 • 电子能谱分析法的应用实例 • 电子能谱分析法的挑战与展望
电子能量损失谱
2.62 0.27
N :O N :Si
GB2
0.5
1
1.5
d (nm)
2
GB21.5
4.AEM： “谱分离”定义晶界
Bulk: T2iO
S5: Fe=0.5 wt. %
S5: Fe=0.1 wt.%
S5: no Fe Bulk: SrT3 iO
520
540
560
Energy Loss (eV)
层错面能损谱-像的获得 钛酸钙中多余氧化钙原子层
碳-（硼-氮）-碳套管
Probe position
碳-（硼-氮）-碳套管
4.AEM：二维 “谱•像”
4.AEM： “谱分离”晶界膜
O
La
Si
N
STEM-ADF
1100 nnmm
Si: Si 3 N 4
Si: GB
N: Si 3 N 4
N: GB
4.AEM： 晶界膜变化
100ev
4 3 2 1 0
EELS的典型谱线
强度比较
NiO边（Edge）的形成
吸收边能量
能级位置
K边 1s壳层
L2,3边 2p壳层 M4,5边 3d壳层 N6,7边 4f壳层
谱仪结构
TEM-EELS结构(串行检测)
EELS结构(并行检测)
能量过滤器
能量过滤器和损失谱仪比较
CCD
应用举例
一、AlSiON陶瓷的元素分析
BF
HADF
5 nm
CaTiO3
Ca4Ti3O
10
CaO
Fault
CaO
Bulk
Energy Loss (eV)
Energy-Filtered TEM
电子能量损失谱
电子能量损失谱
电子能量损失谱（EELS）是一种电子显微分析技术，用于测量物体表面和内部深层中各种电子结构的谱图。
它最初是用来研究原子和分子的晶体电子结构的。
它的使用范围扩大到了单层材料的原子位置及其电子结构的分析。
它的特点是可以采集高分辨率电子能量损失谱图，从而对原子距离，核磁共振和各种复杂材料构型进行测量。
EELS是在电子显微镜（TEM）中使用的一种方法，通过在外加一个电场来激发已在TEM检测管投影中强烈衰减的微量电子束。
其原理是电子被击中原子的表面，并会遭受能量的损失，其能量从塞贝克效应衰减到电子移动至原子内部时发生变化。
从而，根据被测物体的电子结构，可以得到一个电子分辨率的能量损失谱图。
EELS在特定应用方面表现出强大的功能，其中包括：研究添加物，分析表面电荷分布以及在微尺度材料中调控原子位置。
现代电子分析中该技术被广泛应用于检测材料表面，抵消外加的腐蚀剂，探测电荷分布以及检测微结构材料的电荷状态等。
电子能量损失谱（EELS）技术在金属，金属化合物，特种半导体，具有连接功能的组装体，绝缘体表面成分研究，材料颗粒大小检测和生物材料中均得到了应用。
它使得科学家可以探索自然界更深层、更复杂的地方，是将有机和无机材料研究到更深层次的重要工具。
