多效蒸发
多效蒸发
将前效的二次蒸汽作为下一效加热蒸汽的串联蒸发操作
01 原理
03 计算
目录
02 流程
基本信息
多效蒸发是将前效的二次蒸汽作为下一效加热蒸汽的串联蒸发操作。在多效蒸发中，各效的操作压力、相应 的加热蒸汽温度与溶液沸点依次降低。
原理
原理
在蒸发生产中，二次蒸气的产量较大，且含大量的潜热，故应将其回收加以利用，若将二次蒸气通入另一蒸 发器的加热室，只要后者的操作压强和溶液沸点低于原蒸发器中的操作压强和沸点，则通入的二次蒸气仍能起到 加热作用，这种操作方式即为多效蒸发。
逆流流程
图2逆流加料三效蒸发流程图2为逆流加料三效蒸发流程。溶液与二次蒸汽流动方向相反，需用泵将溶液送至 压力较高的前一效。
其优点是，各效浓度和温度对溶液的黏度的影响大致相抵消，各效的传热条件大致相同，即传热系数大致相 I司。
缺点是：料液输送必须用泵，另外，进料也没有自蒸发。一般这种流群只有在溶液黏度随温度变化较大的场 合才‘被采用，
工业上必须对操作费和设备费作出权衡，以决定最合理的效数。最常用的为2～3效，最多为6效。
流程
逆流流程
并流流程
平流流程
并流流程
图1并流加料三效蒸发流程图1为为并流加料三效蒸发的流程。溶液和二次蒸汽同向依次通过各效。
这种流程的优点为：料液可藉相邻二效的压力差自动流入后一效，而不需用泵输送，同时，由于前一效的沸 点比后一效的高，因此当物料进入后一效时，会产生自蒸发，这可多蒸出一部分水汽。这种流程的操作也较简便， 易于稳定。但其主要缺点是传热系数会下降，这是因为后序各效的浓度会逐渐增高，但沸点反而逐渐降低，导致 溶液黏度逐渐增大。
谢谢观看
平流流程
平流加料三效蒸发流程，蒸汽的走向与并流相同，ห้องสมุดไป่ตู้原料液和完成液则分别从各效加入和排出。这种流程适 用于处理易结晶物料，例如食盐水溶液等的蒸发。
将前效的二次蒸汽作为下一效加热蒸汽的串联蒸发操作
01 原理
03 计算
目录
02 流程
基本信息
多效蒸发是将前效的二次蒸汽作为下一效加热蒸汽的串联蒸发操作。在多效蒸发中，各效的操作压力、相应 的加热蒸汽温度与溶液沸点依次降低。
原理
原理
在蒸发生产中，二次蒸气的产量较大，且含大量的潜热，故应将其回收加以利用，若将二次蒸气通入另一蒸 发器的加热室，只要后者的操作压强和溶液沸点低于原蒸发器中的操作压强和沸点，则通入的二次蒸气仍能起到 加热作用，这种操作方式即为多效蒸发。
逆流流程
图2逆流加料三效蒸发流程图2为逆流加料三效蒸发流程。溶液与二次蒸汽流动方向相反，需用泵将溶液送至 压力较高的前一效。
其优点是，各效浓度和温度对溶液的黏度的影响大致相抵消，各效的传热条件大致相同，即传热系数大致相 I司。
缺点是：料液输送必须用泵，另外，进料也没有自蒸发。一般这种流群只有在溶液黏度随温度变化较大的场 合才‘被采用，
工业上必须对操作费和设备费作出权衡，以决定最合理的效数。最常用的为2～3效，最多为6效。
流程
逆流流程
并流流程
平流流程
并流流程
图1并流加料三效蒸发流程图1为为并流加料三效蒸发的流程。溶液和二次蒸汽同向依次通过各效。
这种流程的优点为：料液可藉相邻二效的压力差自动流入后一效，而不需用泵输送，同时，由于前一效的沸 点比后一效的高，因此当物料进入后一效时，会产生自蒸发，这可多蒸出一部分水汽。这种流程的操作也较简便， 易于稳定。但其主要缺点是传热系数会下降，这是因为后序各效的浓度会逐渐增高，但沸点反而逐渐降低，导致 溶液黏度逐渐增大。
谢谢观看
平流流程
平流加料三效蒸发流程，蒸汽的走向与并流相同，ห้องสมุดไป่ตู้原料液和完成液则分别从各效加入和排出。这种流程适 用于处理易结晶物料，例如食盐水溶液等的蒸发。
如何提高海水淡化造水比 PPT
4.结垢对造水比的影 响
• 蒸发器管束结垢会降低换热效率，降 低造水比。 定期酸洗
总结
• 综合对以上因素的分析，通过提高海水进效温度， 维持稳定的蒸汽品质，提高蒸发室的真空度，抑制 蒸发室管束结垢，对于提高海水淡化造水比具有较 好的作用。
THANKS
2017
如何提高海水淡化造水比
海淡QC小组
什么是海水淡化？
• 我厂海水淡化采用的是低温多效蒸馏技术。所谓低温多效海水淡化技术是指 盐水的最高蒸发温度约70℃的海水淡化技术,其特征是将一系列的水平管降 膜蒸发器串联起来并被分成若干效组,用一定量的蒸汽输入通过多次的蒸发 和冷凝,从而得到多倍于加热蒸汽量的蒸馏水的海水淡化技术。 • 相比其他海水淡化技术，低温多效蒸馏法的特点是对原料海水的预处理要求 不高、过程循环动力消耗小、生产的淡水水质高。Fra bibliotek9.42
8.63 8.30 8.43 7.99
• 由于样本的数量有限。两个不同负荷下机组蒸汽对造水比的影响 较小。在机组负荷较低时可能会出现不能提供足够的蒸汽量的情 况，继而影响造水比。
3.真空度对造水比的 影响
• 真空度和蒸发温度是相互制约的两个条件， 只有找到一个最佳的稳定的平衡点，才能 保证海水淡化的稳定高效运行。
• 适当提高真空度可降低汽化温度，从而使蒸发室产生更 多的蒸汽量，但是随着蒸汽量的增加，如果产生的大量 蒸汽不能及时冷凝，就会降低蒸发室和冷凝器的真空度。 虽然低温多效海水淡化装置利用二级喷射抽汽器及时排 掉产生的不凝气体，并维持系统的真空，一旦大量蒸汽 不能及时冷凝就会随着不凝气体排放，一方面蒸发器的 压力逐渐升高，温度也随之升高，在温度一定的条件下， 只能降低蒸汽产量，另一方面，可凝气体随着不凝气体 排放，也造成了一定的浪费，不利于经济运行。
何谓海水淡化多效蒸发蒸馏法

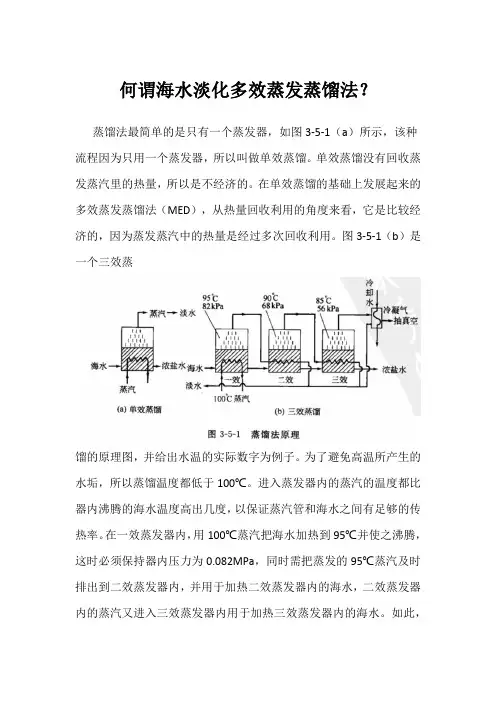

何谓海水淡化多效蒸发蒸馏法？蒸馏法最简单的是只有一个蒸发器，如图3-5-1（a）所示，该种流程因为只用一个蒸发器，所以叫做单效蒸馏。
单效蒸馏没有回收蒸发蒸汽里的热量，所以是不经济的。
在单效蒸馏的基础上发展起来的多效蒸发蒸馏法（MED），从热量回收利用的角度来看，它是比较经济的，因为蒸发蒸汽中的热量是经过多次回收利用。
图3-5-1（b）是一个三效蒸馏的原理图，并给出水温的实际数字为例子。
为了避免高温所产生的水垢，所以蒸馏温度都低于100℃。
进入蒸发器内的蒸汽的温度都比器内沸腾的海水温度高出几度，以保证蒸汽管和海水之间有足够的传热率。
在一效蒸发器内，用100℃蒸汽把海水加热到95℃并使之沸腾，这时必须保持器内压力为0.082MPa，同时需把蒸发的95℃蒸汽及时排出到二效蒸发器内，并用于加热二效蒸发器内的海水，二效蒸发器内的蒸汽又进入三效蒸发器内用于加热三效蒸发器内的海水。
如此，二效、三效蒸发器内的蒸汽在加热海水的过程中被冷凝为淡水并产生一定的真空度，以维持淡水不断地流出。
三效蒸发器内海水生成蒸汽进入冷凝器内凝结成淡水，冷凝器内真空度应小于三效蒸发器内的真空度，以保证冷凝器的淡水进到淡水管内。
实际运转资料给出每吨蒸汽在单效、二效、三效蒸馏系统中生产的淡水量，分别为0.9t、1.75t、2.5t，这可以看出蒸汽热量的利用效率随着效数的增加而逐渐提高。
多效蒸发器按结构可分为垂直、水平管膜蒸发器和塔式多效蒸发器等。
按运行温度可分为高温多效（112℃左右）和低温多效（70℃左右蒸发）。
多效蒸发蒸馏海水淡化法，虽使用较早，但目前存在结垢和腐蚀问题，因此市场占有率低。
但由于能耗低，近几年来在结构、材料、工艺等方面正在不断地研究与改进。
