压送式气力输送装置的组成、结构及工作原理,陈杰,2011级6班 ,110606017
For personal use only in study and research; not
for commercial use
压送式气力输送装置的结构、组成及工作原理
生工2011级6班 110606017 陈 杰
气力输送装置：运用风机和管道组成借助气流的动能，将散粒物料沿管道从一处输送到另一处的装置。气力输送的形式很多，根据物料流动状态的不同，可分为悬浮输送和推动输送，目前多采用悬浮输送。悬浮输送可分为吸送式、压送式和混合式三种。吸送式气力输送又称真空输送，它是借助压力低于0.1MPa的空气流来进行工作的。压送式气力输送装置是在高于0.1MPa的条件下工作的。混合式气力输送装置它由吸送式部分和压送式部分组成。
下面我详细介绍压送式气力输送装置的组成、结构和工作原理。
一．压送式气力输送装置的的结构
1.鼓风机 2.供料器 3.输送管
4.分离器 5.除尘器
当输送管路内气体压力高于大气压时，称为压送式气力输送，风机1将压缩空气输入供料器2内，使物料与气体混合，混合的气料经输送管道3输送管进入分离器4，在分离器内，物料和气休分离，物料由4分离器底部卸出，气体经除尘器5处理后排入大气。
压送式气力输送的形式特点：
二．压送式气力输送装置的的组成
（1）.源动力：
鼓风机、螺旋风机、压缩机、抽风机或真空泵，用于产生气流。为整个输送过程提供能量。
（2).供料器：
供料器是使物料与空气混合并送入输料管的一种设备，是风运装置的咽喉。供料器的结构是否合理，直接影响整个风运装置的输送量、工作的稳定性和电耗的高低。所以，如何根据装置的不同工作条件，正确地设计和选用合理的供料器，是提高风运工作效果的重要环节。
对接料器结构的要求是：第一，物料和空气在接料器中应能充分混合，即要使空气从物料的下方引入，并使物料均匀地散落在气流中，这样才能有效地发挥气流的悬浮和推动作用，防止掉料。第二，接料器的结构要使空气能通畅地进入，不致产生过分的扰动和涡流，以减少空气流动的能量损失。第三，要使进入气流的物料尽可能与气流的流动方向相一致，避免逆向进料。在某些情况下，要使物料减速，或利用其冲力使其转向，这样，可以降低气流推动物料的能量消耗。
（3）.输送管：
合理的布置、选择输料管及其结构尺寸，可避免管道系统堵塞或减少磨损，降低压力损失，对输送装置的生产率、能量消耗和使用可靠性等都有很大影响。输送距离有限。长距离超过1000米，但实际输送距离一般为5-500米。 （4）.分离器 ：
物料分离器的作用是把被输送的物料从空气流中分离出来。方法是通过适当的佳广场气流速度、改变气流运动方向或靠离心分离作用，将物料颗粒分离出来。 常用的分离器有离心式分离器和容积式分离器。离心式分离器：结构简单，制作方便，如设计制作得当，可获得很高的分离效率。且压力损失小，没有运动部件，经久耐用。容积式分离器 ，原理：空气和物料混合物由输料管进入面积突然扩大的容器中，使空气流降低到远小于悬浮速度的速度。这样使气流失去了对物料颗粒的携带能力，物料颗粒便在重力的作用下由混合物中分离出来。
5.除尘器：
从分离器出来的气体含有5到40微米的粉尘，除去其中的粉尘，防止污染空气和风机受到磨损。 分类：旋风除尘器、袋式除尘器（二者属于干式除尘器）。袋式除尘器：利用有机纤维或无机纤维过滤布将气体中的粉尘过滤出来。 运作流程：含尘空气沿进气管1进入过滤器，到达下方的锥形体2，在这一些较大的颗粒灰尘被分离出来，剩余气体进入上方袋子，由于阻碍和吸附作用，灰尘停留在袋子表面，空气由内逸出，最后经排气管排出。 优点：除尘效率高，用于除尘要求较高的场合。缺点：不适用含雾滴和油滴的灰尘，体积大，设备投资、维修费用较高，控制系统较复杂。
三．压送式气力输送装置的的原理 正压吹送系统则是在高于外界大气压力状态下，压缩空气（或氮气）吹入管道，在混合加速室处形成料气混合物，通过管道把物料送到相应设备，完成整个输送过程。其特点是输送量大，距离较长，流速较低，稳定。对于物料的影响较小。而且分离出的气体净化后直接排入大气，延长罗茨鼓风机使用寿命。
仅供个人用于学习、研究；不得用于商业用途。
For personal use only in study and research; not for commercial use.
Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.
Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.
только для людей, которые используются для обучения, исследований и не должны
использоваться в коммерческих целях.
以下无正文
仅供个人用于学习、研究；不得用于商业用途。
For personal use only in study and research; not for commercial use.
Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.
Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.
только для людей, которые используются для обучения, исследований и не должны
использоваться в коммерческих целях.
以下无正文
简述气力输送装置的类型及特点
简述气力输送装置的类型及特点
气力输送装置，听起来就像是个高科技的玩意儿，其实呢，它就是一种利用气流把东西从一个地方输送到另一个地方的工具。今天，我就来给大家普及一下这个神奇的装置，看看它有哪些类型和特点吧！
我们来说说气力输送装置的类型。按照输送方式，气力输送装置可以分为压送式和吸送式两种。压送式的原理是利用压力差，让空气在管道里形成气流，从而把东西输送过去。吸送式的原理则是利用大气压力，让空气在管道里形成气流，从而把东西吸进去。这两种类型各有优缺点，具体使用哪种，要看咱们的需求了。
接下来，我们来看看气力输送装置的特点。气力输送装置非常环保。因为它不需要燃料，也不会产生废气废水什么的，所以对环境没有任何影响。气力输送装置的运行成本很低。因为它的能耗只有传统的输送方式的一小部分，而且维护起来也很简单。气力输送装置的速度很快。因为它是通过气流直接把东西输送过去的，所以速度非常快，比传统的运输方式要快很多。气力输送装置非常安全。因为它的操作简单，没有明火、易燃易爆等危险因素，所以安全性很高。
当然了，气力输送装置也有一些不足之处。比如说，它的输送距离有限。因为气流的力量有限，所以只能输送一定的距离。另外呢，气力输送装置对于物料的形状和大小有一定的要求。如果物料太大或者太奇形怪状的话，可能就无法使用气力输送装置了。不过这些问题都可以通过技术手段来解决，所以并不是太大的问题。
总的来说，气力输送装置是一种非常实用的工具。它既环保又高效，成本低廉且速度快，还非常安全可靠。虽然它有一些不足之处，但是随着科技的发展和完善，相信这
些问题也会逐渐得到解决的。所以呢，如果你有什么需要输送的东西，不妨试试气力输送装置吧！说不定它会给你带来意想不到的惊喜呢！
气力输送方案
以我给的标题写文档，最低1503字，要求以Markdown文本格式输出，不要带图片，标题为：气力输送方案
# 气力输送方案
## 简介
气力输送是一种将物料通过气体压力进行输送的技术。在工业生产中，气力输送被广泛应用于粉状物料、颗粒物料等的输送和处理过程中。本文将介绍气力输送的工作原理、应用领域、优缺点以及一些常见的气力输送方案。
## 工作原理
气力输送利用气体流动的动力将物料输送至目标位置。通常，气力输送系统由以下几个主要组成部分组成：
1. 输送管道：输送管道是气力输送系统中负责输送物料的核心组件。通过控制气体压力、气体流速等参数，物料可被推动或悬挂在气体中进行输送。
2. 压缩机或风机：压缩机或风机用于提供输送过程中所需的气体压力。根据物料输送的特点，可选择合适的压缩机或风机类型。
3. 气体分离与过滤装置：气体分离与过滤装置用于分离输送过程中的气体与物料，并过滤其中的杂质，确保输送的物料纯净。
4. 控制系统：控制系统用于监测和控制气力输送系统的运行状态，包括气体压力、气体流速、物料输送速度等参数。
## 应用领域
气力输送广泛应用于以下几个领域：
1. 粮食加工行业：气力输送在粮食加工行业中可用于谷物的输送、粉尘的处理等工艺过程。通过气力输送，可以实现粮食的快速、高效的输送和处理。
2. 水泥工业：气力输送在水泥工业中被广泛应用于原料输送、水泥粉磨系统的物料输送等方面。由于水泥等物料比较细小，使用气力输送可以减少物料堆积和粉尘产生，提高生产效率。
3. 化工行业：气力输送在化工行业中被用于颗粒状物料的输送、粉尘处理等工艺过程，如气力输送干燥设备、气力输送颗粒物料到反应装置等。
4. 制药行业：在制药行业中，气力输送可用于颗粒物料的输送、粉状物料的处理等环节。通过气力输送，可以确保物料的无菌输送、避免杂质的污染。
## 优缺点
气力输送方案具有以下优点：
- 高效性：气力输送能够实现物料的快速输送和处理，提高了生产效率。
气力输送设备培训课件
气力输送设备培训课件
一、介绍
气力输送设备是一种将物料通过气体流动进行输送的装置。它广泛应用于工业生产中的颗粒物料输送领域。本课程将着重介绍气力输送设备的工作原理、主要组成部分以及操作注意事项。
二、工作原理
气力输送设备的工作原理基于气体流动的动力学。当压缩空气通过管道流动时，会在管道内形成一定的压力，并将物料一起带动向前输送。物料与气体之间的摩擦力和流动阻力会影响输送效果，需要根据实际情况进行调整。
三、主要组成部分
气力输送设备主要由以下组成部分构成：
1. 压缩空气系统：用于提供输送过程中所需的压缩空气。包括空气压缩机、空气储罐、过滤器等。
2. 输送管道系统：用于传输气体和物料的管道系统。包括主管道、分支管道、弯头、接头等。
3. 出料装置：用于将物料从容器中出料并送入输送管道。常见的出料装置有振动传送器、螺旋输送器等。
4. 控制系统：用于控制气力输送设备的工作状态。包括压力控制器、流量控制器、故障报警系统等。
四、操作注意事项
在使用气力输送设备时，需要注意以下事项：
• 正确选择输送管道的材质和尺寸，以避免管道堵塞和泄漏的问题；
• 定期检查和清洁输送管道，确保物料畅通无阻；
• 定期检查压缩空气系统的运行状态，保证稳定供气；
• 根据物料性质调整压力和流量控制器，以确保稳定的输送效果；
• 注意设备运行过程中的噪音和振动，如发现异常情况应及时进行检修；
• 遵循操作规程，保证操作人员的人身安全。
五、常见问题及解决方法
1. 输送管道堵塞：可能原因包括物料湿度过高、管道设计不合理等。解决方法包括增加通风设备、更换管道材质等。 2. 物料泄漏：可能原因包括出料装置故障、管道连接不紧等。解决方法包括修理出料装置、检查并紧固管道连接等。
3. 压缩空气供应不稳定：可能原因包括压缩空气系统故障、过滤器堵塞等。解决方法包括检修压缩空气系统、更换过滤器等。
六、常见应用领域
气力输送设备广泛应用于以下领域：
吸送式气力输送装置的工作原理

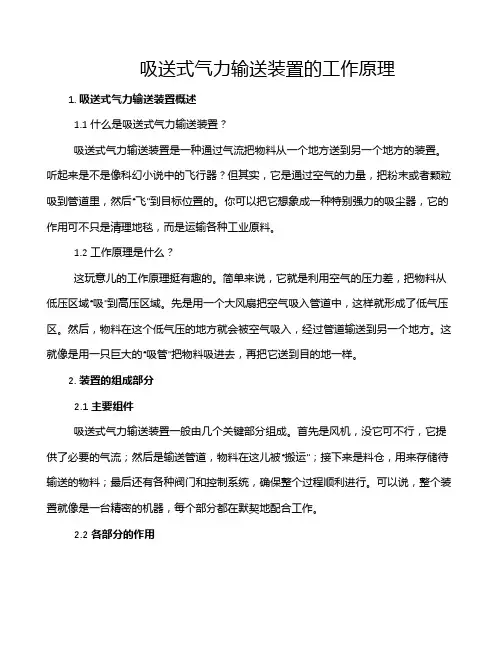

吸送式气力输送装置的工作原理
