串并联电路的各种计算公式
串联并联谐振电路频率计算公式
串联并联谐振电路频率计算公式一、串联谐振电路频率计算公式。
1. 公式推导。
- 对于串联谐振电路，其阻抗Z = R + j(X_L - X_C)，其中R为电阻，X_L=ω L为电感的感抗（ω = 2π f，L为电感值），X_C=(1)/(ω C)为电容的容抗，C为电容值。
- 在串联谐振时，X_L = X_C，即ω L=(1)/(ω C)。
- 解这个等式求ω，得到ω=(1)/(√(LC))，由于f = (ω)/(2π)，所以串联谐振频率f_0=(1)/(2π√(LC))。
2. 示例。
- 已知一个串联电路中，电感L = 10mH，电容C = 1μ F。
- 根据串联谐振频率公式f_0=(1)/(2π√(LC))，将L = 10×10^- 3H，C = 1×10^-6F代入公式。
- 先计算√(LC)=√(10×10^-3)×1×10^{-6}=√(10^-8) = 10^-4。
- 则f_0=(1)/(2π×10^-4)≈1591.55Hz。
二、并联谐振电路频率计算公式。
1. 公式推导（对于理想情况，即忽略电阻R时）- 对于并联谐振电路，当R很小可忽略时，其导纳Y = jω C+(1)/(jω L)。
- 在并联谐振时，导纳Y的虚部为0，即jω C+(1)/(jω L)=0。
- 化简可得ω C=(1)/(ω L)，解得ω=(1)/(√(LC))，所以并联谐振频率f_0=(1)/(2π√(LC))，这与串联谐振频率公式形式相同（在理想情况下）。
2. 考虑电阻R时的公式（以电感L与电阻R串联后再与电容C并联的电路为例）- 导纳Y=(1)/(R + jω L)+jω C。
- 在谐振时，Y的虚部为0。
- 经过复杂的复数运算（这里省略详细步骤），可得谐振频率f_0=(1)/(2π)√(frac{1){LC}-frac{R^2}{L^2}}，当Rllω L时，就近似为f_0=(1)/(2π√(LC))。

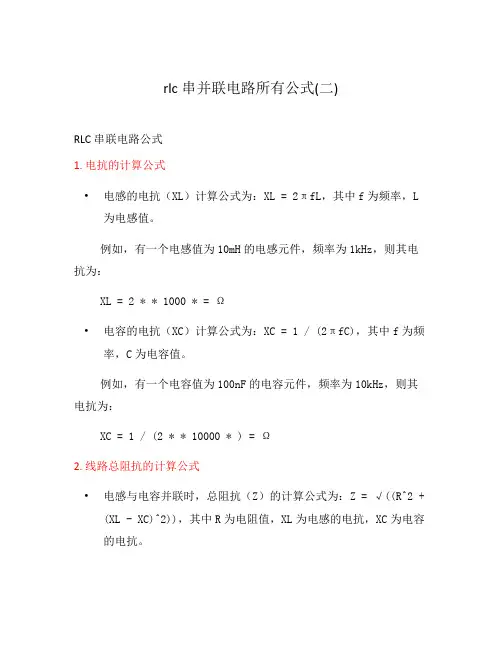

rlc串并联电路所有公式(二)
rlc串并联电路所有公式(二)RLC串联电路公式1. 电抗的计算公式•电感的电抗（XL）计算公式为：XL = 2πfL，其中f为频率，L 为电感值。
例如，有一个电感值为10mH的电感元件，频率为1kHz，则其电抗为：XL = 2 * * 1000 * = Ω•电容的电抗（XC）计算公式为：XC = 1 / (2πfC)，其中f为频率，C为电容值。
例如，有一个电容值为100nF的电容元件，频率为10kHz，则其电抗为：XC = 1 / (2 * * 10000 * ) = Ω2. 线路总阻抗的计算公式•电感与电容并联时，总阻抗（Z）的计算公式为：Z = √((R^2 + (XL - XC)^2))，其中R为电阻值，XL为电感的电抗，XC为电容的电抗。
例如，一个RLC串联电路中，有一个10Ω的电阻、100mH的电感和100nF的电容，并且频率为1kHz。
先计算电感的电抗：XL = 2 * * 1000 * = Ω再计算电容的电抗：XC = 1 / (2 * * 1000 * ) = Ω最后计算总阻抗：Z = √((10^2 + ( - )^2)) = Ω3. 相位角的计算公式•电感与电容并联时，总阻抗（Z）与电感的相位角（θ）的计算公式为：θ = arctan((XL - XC) / R)例如，继续以上例子，计算相位角：θ = arctan(( - ) / 10) = °RLC并联电路公式1. 电抗的计算公式•电感的电抗（XL）计算公式为：XL = 2πfL，其中f为频率，L 为电感值。
例如，有一个电感值为10mH的电感元件，频率为1kHz，则其电抗为：XL = 2 * * 1000 * = Ω•电容的电抗（XC）计算公式为：XC = 1 / (2πfC)，其中f为频率，C为电容值。
例如，有一个电容值为100nF的电容元件，频率为10kHz，则其电抗为：XC = 1 / (2 * * 10000 * ) = Ω2. 线路总导纳的计算公式•电感与电容串联时，总导纳（Y）的计算公式为：Y = √((G^2 + (BL - BC)^2))，其中G为导纳（倒数阻抗）值，BL为电感的电抗，BC为电容的电抗。
并联电路电流计算公式
并联电路电流计算公式在并联电路中，电流的计算涉及到欧姆定律和电流分流定律。
根据欧姆定律，电流（I）等于电压（V）除以电阻（R）：I=V/R对于并联电路，电流分流定律指出，电流将根据电阻的大小而分流，并且分流出的电流之和等于总输入电流。
首先，考虑一个简单的并联电路，由两个电阻（R1和R2）组成，并接在电源上。
假设电源输出电压为V，总输入电流为I总。
根据电流分流定律，总输入电流等于分流出的电流之和：I总=I1+I2根据欧姆定律，分流出的电流可以通过电压除以电阻来计算：I1=V/R1I2=V/R2将上面的等式代入总输入电流的公式中，可以得到：I总=V/R1+V/R2然而，上面的公式可以进一步简化。
将公式中的V提取出来，得到：I总=V*(1/R1+1/R2)这个公式就是并联电路中计算总输入电流的公式。
可以看到，总输入电流等于输入电压乘以电阻的倒数之和。
当并联电路中有更多的电阻时，可以使用相同的方法来计算总输入电流。
假设有n个并联电阻，分别为R1，R2，…，Rn，总输入电流为I总，输入电压为V。
根据电流分流定律，总输入电流等于各个分流出的电流之和：I总=I1+I2+ (I)根据欧姆定律，分流出的电流可以通过电压除以电阻来计算：I1=V/R1I2=V/R2In=V/Rn将上面的等式代入总输入电流的公式中，可以得到：I总=V/R1+V/R2+…+V/Rn将公式中的V提取出来，得到：I总=V*(1/R1+1/R2+…+1/Rn)这个公式可以用来计算并联电路中的总输入电流。
可以看到，总输入电流等于输入电压乘以电阻的倒数之和。
需要注意的是，这些公式只适用于并联电路中的电阻是纯电阻的情况。
如果并联电路中存在电容或者电感等元件，计算电流的方法会有所不同。
此外，在实际应用中，还需要考虑导线的电阻和连接器的接触电阻等因素。
最准确的电流计算方法是通过测量实际电路中的各个参数来得到。
串并联电路的规律总结
串并联电路的规律总结导言：电路是电流和电压传输的路径，是电子设备中不可或缺的部分。
在电路中，串联和并联是两种常见的连接方式。
串联电路中，电流只有一条路径可走，而并联电路中，电流有多条路径可选择。
本文将总结串并联电路的规律，探讨其特点、计算方法和应用。
一、串联电路的规律1. 电流规律：串联电路中，电流在各元件之间保持不变。
这是因为串联电路中电流只有一条路径可走，电流通过每个元件时都会经过相同的电流大小。
2. 电压规律：串联电路中，总电压等于各个元件电压之和。
这是因为串联电路中电压在各个元件之间分配，总电压必须等于各个元件电压之和。
3. 电阻规律：串联电路中，总电阻等于各个元件电阻之和。
这是因为串联电路中电阻依次排列，电流通过每个元件时都要经过其电阻。
二、并联电路的规律1. 电流规律：并联电路中，总电流等于各个元件电流之和。
这是因为并联电路中电流有多条路径可选择，总电流等于各个路径的电流之和。
2. 电压规律：并联电路中，各个元件的电压相等。
这是因为并联电路中各个元件之间具有相同的电压，电压在各个元件之间保持不变。
3. 电阻规律：并联电路中，总电阻的倒数等于各个元件电阻倒数之和的倒数。
这是因为并联电路中电阻可以分为多个路径，电流在不同路径中分流，总电阻等于各个路径电阻倒数之和的倒数。
三、串并联电路的计算方法1. 串联电路计算方法：串联电路中，可以使用欧姆定律来计算电流和电压。
根据欧姆定律，电流等于电压除以电阻。
因此，在串联电路中，可以通过计算各个元件的电阻和总电压来求解电流。
2. 并联电路计算方法：并联电路中，可以使用欧姆定律和电流规律来计算电流和电压。
根据欧姆定律，电流等于电压除以电阻。
因此，在并联电路中，可以通过计算各个元件的电流和总电阻来求解电压。
四、串并联电路的应用串并联电路在电子设备和电路中广泛应用。
以下是几个常见的应用场景：1. 串联电路应用：串联电路常用于电压分压、信号传输和电阻匹配等场景。
串并联电路中电流电压电阻的规律公式
我们来探讨串并联电路中电流、电压和电阻的规律公式。
在电路中，串联电路指多个电器依次连接在一条路上，而并联电路指多个电器并排连接在电源的两端。
这两种电路中电流、电压和电阻的规律公式有着明显的区别，接下来我们将分别进行探讨。
1. 串联电路中的规律公式：在串联电路中，电流沿着唯一一条路径流动，因此多个电器的电流大小相等。
根据欧姆定律，串联电路中的总电阻等于各个电器电阻的总和，即R总 = R1 + R2 + ... + Rn。
而总电压等于各个电器电压之和，即U总 = U1 + U2 + ... + Un。
根据欧姆定律，电流I总等于总电压U总除以总电阻R总，即I总 =U总 / R总。
串联电路中电流、电压和电阻的规律公式为：I总 = U总 / (R1 + R2+ ... + Rn)。
2. 并联电路中的规律公式：在并联电路中，电压相同，而电流则分流经过各个电器，因此多个电器的电压大小相等。
根据欧姆定律，并联电路中的总电导等于各个电器电导的总和的倒数，即G总 = G1 + G2 + ... + Gn。
而总电流等于各个电器电流之和，即I总 = I1 + I2 + ... + In。
根据欧姆定律，总电导G总等于总电流I总除以总电压U总，即G总= I总 / U总。
并联电路中电流、电压和电阻的规律公式为：I总 = U总 * (G1 + G2 + ... + Gn)。
从上面的分析可以看出，串联电路和并联电路中电流、电压和电阻的规律公式有着明显的区别。
在实际应用中，我们可以根据具体情况选择合适的电路连接方式来满足需求。
对于工程师和电子爱好者来说，深入理解电路中电流、电压和电阻的规律公式对于设计和维护电路至关重要。
总结回顾一下，串并联电路中的电流、电压和电阻的规律公式分别为：串联电路：I总 = U总 / (R1 + R2 + ... + Rn)；并联电路：I总 = U总 * (G1 + G2 + ... + Gn)。
个人观点：对于电路中的电流、电压和电阻规律，我认为深入理解和掌握这些规律公式，有助于我们更好地应用于实际工程中。
串并联分流公式
在电路分析中，我们经常会遇到串并联电路，即由串联和并联组合而成的复杂电路。
为了方便分析和计算，我们需要掌握串并联分流公式。
一、串联电路串联电路是指电路中的元件依次相连，电流只能沿着唯一的通路流过。
串联电路的特点是：1.电流在电路各处相同。
2.电压在电路各处不同，各元件上的电压之和等于总电压。
3.电阻在电路各处不同，总电阻等于各元件电阻之和。
串联分流公式串联分流公式是指在串联电路中，电流在各元件上的分配规律。
串联分流公式为：I1=I2=I3=...=I n其中，I1、I2、I3、...、I n分别为流过各元件的电流，I为总电流。
二、并联电路并联电路是指电路中的元件并排相连，电流可以沿着多条通路流过。
并联电路的特点是：1.电压在电路各处相同。
2.电流在电路各处不同，各支路上的电流之和等于总电流。
3.电阻在电路各处不同，总电阻小于各支路电阻的最小值。
并联分流公式并联分流公式是指在并联电路中，电流在各支路上的分配规律。
并联分流公式为：1 I1+1I2+1I3+...+1I n=1I其中，I1、I2、I3、...、I n分别为流过各支路的电流，I为总电流。
串并联电路串并联电路是指由串联和并联组合而成的复杂电路。
串并联电路的分析和计算需要用到串联分流公式和并联分流公式。
串并联分流公式应用举例1.计算串联电路中各元件上的电压：已知串联电路中的总电压为12V，各元件的电阻分别为2Ω、3Ω和5Ω，求各元件上的电压。
根据串联分流公式，可知电流在电路各处相同，因此我们可以先计算总电流：I=VR total=12V2Ω+3Ω+5Ω=1A然后根据欧姆定律，我们可以计算各元件上的电压：V1=I1R1=1A×2Ω=2VV2=I2R2=1A×3Ω=3VV3=I3R3=1A×5Ω=5V1.计算并联电路中各支路上的电流：已知并联电路中的总电流为2A，各支路的电阻分别为2Ω、3Ω和5Ω，求各支路上的电流。
串并联转换公式
串并联转换公式串并联转换公式是电路分析中常用的一种方法，用于将串联电路转换为并联电路，或将并联电路转换为串联电路。
这种转换公式在电路设计和故障排除中起着重要的作用。
首先，我们来看一下串联电路转换为并联电路的公式。
假设有两个电阻器R1和R2串联连接，电流从R1流过，然后流入R2。
我们可以使用串并联转换公式将这个串联电路转换为一个等效的并联电路。
根据串并联转换公式，我们可以得到以下等效电路：1/R等效 = 1/R1 + 1/R2其中，R等效表示等效电阻。
通过这个公式，我们可以将串联电路转换为一个等效的并联电路，从而简化电路分析的过程。
接下来，我们来看一下并联电路转换为串联电路的公式。
假设有两个电阻器R1和R2并联连接，电流同时流过R1和R2。
我们可以使用串并联转换公式将这个并联电路转换为一个等效的串联电路。
根据串并联转换公式，我们可以得到以下等效电路：R等效 = R1 + R2通过这个公式，我们可以将并联电路转换为一个等效的串联电路，从而简化电路分析的过程。
串并联转换公式不仅适用于电阻器，还适用于其他电路元件，如电容器和电感器。
对于电容器，串并联转换公式如下：C等效 = C1 + C2对于电感器，串并联转换公式如下：1/L等效 = 1/L1 + 1/L2通过这些转换公式，我们可以将复杂的电路转换为简单的等效电路，从而更方便地进行电路分析和计算。
除了上述的串并联转换公式，还有一些其他的电路转换公式，如星三角转换公式和三角星转换公式。
这些转换公式在特定情况下也可以用于简化电路分析。
总之，串并联转换公式是电路分析中非常有用的工具，可以将复杂的电路转换为简单的等效电路，从而简化电路分析的过程。
掌握这些转换公式，可以帮助我们更好地理解和设计电路，提高电路分析的效率。
串并联电阻的计算公式
串并联电阻的计算公式
并联总电阻值的计算：1/r总=1/r1+1/r2+……+1/rn，即总电阻的倒数等于各分电阻的倒数之和；串联总电阻值的计算：r总=r1+r2+r3+...rn，串联电路中总电阻的阻值为所有电阻之和。
串联电路的计算公式：
1、串联电路中电流时时成正比：i=i1=i2；
2、串联电路中的总电压等于各电阻两端电压之和：u=u1+u2；
3、串联电路中各电阻两端的电压之比等同于电阻之比：u/r=u1/r1=u2/r2；
4、串联电路中各电阻的功率之比等于电阻之比：p/r=p1/r1=p2/r2。
串联电路在相连接上的特点：
1、电流只有一条通路。
2、控制器掌控整个电路的通断。
3、各用电器之间相互影响。
并联电路中的关系：
电压的关系：u=u1=u2；
电流的关系：i=i1+i2；
电阻的关系：1/r=1/r1+1/r2；
电功的排序：w=uit；
电功率的定义式：p=w/t。
串联和并联电路的电流和电压计算
串联和并联电路的电流和电压计算一、串联电路1.串联电路的定义：将多个用电器依次连接起来的电路称为串联电路。
2.串联电路的特点：（1）电流在各个用电器中是相同的；（2）电压在各个用电器之间分配，总电压等于各用电器电压之和；（3）串联电路中的用电器相互影响，一个用电器损坏会影响整个电路的工作。
3.串联电路的电流计算：（1）电流在串联电路中是相同的，可用公式 I = U/R 计算，其中 I 表示电流，U 表示电压，R 表示电阻；（2）串联电路的总电阻等于各用电器电阻之和，可用公式 R_total = R1 + R2+ … + Rn 计算。
4.串联电路的电压计算：（1）总电压等于各用电器电压之和，可用公式U_total = U1 + U2 + … + Un 计算；（2）电压在各个用电器中分配，根据欧姆定律 U = IR，可知电压与电流和电阻的关系。
二、并联电路1.并联电路的定义：将多个用电器并列连接起来的电路称为并联电路。
2.并联电路的特点：（1）电压在各个用电器中是相同的；（2）电流在各个用电器之间分配，总电流等于各用电器电流之和；（3）并联电路中的用电器互不影响，一个用电器损坏不会影响其他用电器的工作。
3.并联电路的电流计算：（1）总电流等于各用电器电流之和，可用公式I_total = I1 + I2 + … + In 计算；（2）并联电路中的电流可以根据欧姆定律 I = U/R 计算，其中 I 表示电流，U表示电压，R 表示电阻。
4.并联电路的电压计算：（1）电压在各个用电器中是相同的，可用公式U_total = U1 = U2 = … = Un 计算；（2）根据欧姆定律 U = IR，可知电压与电流和电阻的关系。
5.并联电路的电阻计算：（1）并联电路的总电阻的倒数等于各用电器电阻的倒数之和，可用公式1/R_total = 1/R1 + 1/R2 + … + 1/Rn 计算；（2）并联电路中的电阻可以根据公式 R = U/I 计算。
初中串并联知识点总结
一、串联电路的概念和特点1. 串联电路的概念串联电路是指将电阻、电容或电感按照一定顺序依次连接起来，形成一个闭合的电路。
电流只能沿着一条路径流动，通过每个阻抗元件的电流相等，但电压不同。
2. 串联电路的特点（1）电流相等：串联电路中，电流只能沿着一条路径流动，因此电路中的电流值是相等的。
（2）电压分配：串联电路中，总电压等于各个电阻、电容或电感的电压之和。
（3）总阻抗：串联电路中，总阻抗等于各个阻抗元件的阻抗之和。
3. 串联电路的公式和计算方法（1）总电阻：串联电路中，总电阻等于各个电阻之和。
（2）总电压：串联电路中，总电压等于各个电阻、电容或电感的电压之和。
（3）总电流：串联电路中，总电流等于各个电阻、电容或电感的电流之和。
二、并联电路的概念和特点1. 并联电路的概念并联电路是指将电阻、电容或电感同时连接在一个节点上，形成一个闭合的电路。
每个阻抗元件之间具有相同的电压，但电流不同。
2. 并联电路的特点（1）电压相等：并联电路中，每个阻抗元件之间的电压是相等的。
（2）电流分配：并联电路中，总电流等于各个电阻、电容或电感的电流之和。
（3）总阻抗：并联电路中，总阻抗的倒数等于各个阻抗元件的倒数之和。
3. 并联电路的公式和计算方法（1）总电阻：并联电路中，总电阻的倒数等于各个电阻的倒数之和。
（2）总电压：并联电路中，总电压等于各个阻抗元件的电压之和。
（3）总电流：并联电路中，总电流等于各个阻抗元件的电流之和。
1. 串联电路的应用串联电路常用于需要多个阻抗元件依次连接的场合，例如电子电路中的信号放大电路、电源供电电路等。
2. 并联电路的应用并联电路常用于需要多个阻抗元件同时连接的场合，例如电子电路中的并联电容滤波电路、并联电阻分压电路等。
四、串并联电路的实验和探究1. 串联电路的实验通过搭建串联电路的实验，可以观察串联电路中各个阻抗元件的电压和电流情况，以及总电压和总电流的计算方法。
2. 并联电路的实验通过搭建并联电路的实验，可以观察并联电路中各个阻抗元件的电压和电流情况，以及总电压和总电流的计算方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【串联电路】:使同一电流通过所有相连接器件的联结方式
串联电路特点：
1. 电流处处相等：I总=I1 =I2 =I3 = (I)
2. 总电压等于各处电压之和:U总=U1+U2+U3+……+Un
3。
等效电阻等于各电阻之和：R总=R1+R2+R3+……+Rn
(增加用电器相当于增加长度,增大电阻）
4。
总功率等于各功率之和：P总=P1+P2+P3+……+Pn
5. 总电功等于各电功之和:W总=W1+W2+……+Wn
6。
总电热等于各电热之和：Q总=Q1+Q2+……+Qn
7. 等效电容量的倒数等于各个电容器的电容量的倒数之和：1/C总=1/C1+1/C2+1/C3+……+1/Cn
8. 电压分配、电功、电功率和电热率跟电阻成正比：（t相同)
U1/U2=R1/R2,W1/W2=R1/R2，P1/P2=R1/R2，Q1/Q2=R1/R2。
9.在一个电路中,若想控制所有电器，即可使用串联电路.
【并联电路】：使同一电压施加于所有相连接器件的联结方式
并联电路特点：
1.各支路两端的电压都相等,并且等于电源两端电压：
U总=U1=U2 =U3=……=Un
2.干路电流（或说总电流）等于各支路电流之和：
I总=I1 +I2 +I3 +……In
3.总电阻的倒数等于各支路电阻的倒数和：
1/R总=1/R1+1/R2+1/R3+……1/Rn或写为:R=1/（1/(R1+R2+R3+……Rn））
（增加用电器相当于增加横截面积,减少电阻）
4。
总功率等于各功率之和:P总=P1+P2+P3+……+Pn
5。
总电功等于各电功之和：W总=W1+W2+……+Wn
6。
总电热等于各电热之和：Q总=Q1+Q2+……+Qn
7。
等效电容量等于各个电容器的电容量之和：C总=C1+C2+C3+……+Cn
8。
在并联电路中,电压分配、电功、电功率和电热率跟电阻成反比：(t相同)
I1/I2=R2/R1，W1/W2=R2/R1，P1/P2=R2/R1，Q1/Q2=R2/R1
9. 在一个电路中，若想单独控制一个电器，即可使用并联电路.。
