煤矿井下定向钻孔轨迹控制培训
11煤矿井下定向钻孔轨迹控制-46页精选文档
头 数
级 长度 数m
重 量
kg
排量 lpm
转 速
rp m
上紧 扭矩 Nm
73
181-24
4:5
3
2.85
62. 5
1316-35 1367-05
1620
输出 扭矩 Nm
257
最大 过载 拉力 kN
89
最大 钻压 kN
27
最大 压降 kPa
2758
螺杆钻具造斜原理
螺杆钻具是一种把液体的压力能转换为机械能的 能量容积式正排量动力转换装置，主要由螺杆马达 （定子、转子）总成、万向轴总成、传动轴总成三大 部分组成。
更多精品资源请访问
docin/sanshengshiyuan doc88/sanshenglu
煤矿井下定向钻进轨迹控制
中国煤炭科工集团西安研究院钻探所
定向钻进轨迹控制技术
1、螺杆钻具造斜原理 2、工具面向角对钻孔轨迹影响 3、钻孔轨迹控制原理 4、开分支工艺与重入分支孔工艺 5、钻孔轨迹控制实例分析
螺杆钻具造斜原理
测斜仪
无磁钻杆
旁通阀
马达
万向轴
传动轴
钻头
1.25O
外 钻头 径 尺寸
mm mm
降斜
稳斜
280º
80º
增斜
方位角控制原理
假设设计方位角： 330º，则方位角控制在：325º~ 335º
左
327º 332º
右 325º
335º
327º 332º
325º
335º
330º
偏
差
335º
325º
335º
325º
332º 327º
定向井钻井轨迹控制
双驱钻井井眼轨迹控制现场施工技术
直井段井眼轨迹控制
钻穿馆陶组后，除黄河南部分火成岩外，全部使 用PDC钻头+动力钻具双驱钻进 ．
2、上稳定器尺寸及位置对造斜能力的影响
文284井 ：
井段1800-2961m下入8½″P265MF+1°单弯单扶+短钻铤 ×3.81m+195mm扶正器+158mm钻铤×6根，钻压30-50KN，转
速65r/min，排量26l/s，泵压12-16MPa。
文284井井斜数据情况
序号 1 2 3 4 5 6 7 8
成施工难度增大。
最大井斜与I靶所需位移的关系
最大井斜（°） 20-30 30-40 40-50 50-60 60-70 70-80
I靶所位移(m) 50-150 150-240 240-360 360-530 530-710 710-880
双驱钻井井眼轨迹控制现场施工技术
井身剖面优化
剖面优化设计的原则是：根据上部直井段轨迹，结 合靶区要求，在I靶位移和中I靶井斜允许的情况下，井 斜大于20°的定向井造斜按3.6°/30m设计，定向至 10°-15°，对井斜50°以上的定向井定向至20°以上， 以3°-6°/100m设计，到I靶附近，井斜达设计最大，位 移不超标为最佳，然后稳斜中II靶。井斜小于20°的定 向井，造斜率以3.5°/30m计算，直接采用动力钻具造斜 至最大井斜，然后稳斜钻进中靶。
2、上稳定器尺寸及位置对造斜能力的影响
上稳正器210mm（或212）
新13井
1°的单弯单扶每50米增斜5° 1°的单弯双扶每100米降斜5°
稳斜段的井斜角使用转盘难以控制
上稳正器195-200-206-208mm
定向井培训计划和方案
定向井培训计划和方案1.引言1.1 概述概述部分的内容如下：引言部分将对定向井培训计划和方案进行简要介绍，包括定向井的背景和基本概念，以及定向井培训计划和方案的重要性和目的。
定向井是一种在钻井作业中常用的技术，它通过改变钻杆方向和角度，使井眼能够沿着特定的路径前进，以达到特定的钻井目标。
相比传统的直井，定向井能够实现更复杂的钻井方案，应用广泛且效果显著。
为了保证定向井的成功实施，进行定向井培训是非常关键的。
定向井培训计划和方案旨在培养和提升工程师和钻井工人的定向井操作技术和知识，使他们能够熟练掌握定向井的操作方法和相关的安全规定。
定向井培训计划和方案的目的是为了确保钻井团队具备正确的技能和知识，以有效地实施定向井作业。
通过培训，钻井工人将能够准确地控制钻杆的角度和方向，以实现预定的钻井路径和目标。
此外，培训还将强调安全意识和风险管理，确保定向井作业过程中的安全性和可靠性。
本文将详细介绍定向井培训计划和方案的要点，包括培训内容、培训方法和培训评估等方面。
通过深入了解和分析定向井培训计划和方案，读者将能够全面了解定向井作业的重要性和培训的必要性，从而提高定向井作业的质量和效率。
1.2文章结构文章结构部分是对整篇文章的组织和分析。
在此部分，我们将讨论文章的章节安排以及每个章节的主要内容。
文章结构的目的是为读者提供一个明确的指导，帮助他们更好地理解文章的内容和逻辑。
2. 正文在正文部分，本文将详细介绍定向井培训计划和方案的要点。
本部分将分为两个主要章节：定向井培训计划要点和定向井培训方案要点。
2.1 定向井培训计划要点在这一章节中，我们将讨论定向井培训计划的要点。
我们将介绍定向井培训计划的目标、内容和方法。
我们将详细解释为什么定向井培训计划是必要的，以及它对定向井工程的重要性。
同时，我们将探讨培训计划中需考虑的关键要素，如培训时间、培训人员和培训场地等。
2.2 定向井培训方案要点在这一章节中，我们将介绍定向井培训方案的要点。
定向井轨迹控制技术
定向井轨迹控制技术定向井的井眼轨迹控制技术是定向井钻井成套技术中的关键环节。
文章介绍了轨迹剖面优化设计，对直井段、增斜段、稳斜段轨迹控制技术进行了详细的阐述，同时对轨迹预测方法和轨迹修正设计技术进行了论述，对现场施工具有一定的指导作用。
标签：轨迹控制;轨迹预测;剖面设计;定向井定向井的井眼轨迹控制技术是定向井钻井成套技术中的关键环节。
定向井施工成败的关键是能否控制井眼轨迹的变化。
1 轨迹剖面优化设计定向井井身剖面的选择对于钻井施工的安全、高效、降低成本起着至关重要，四段制轨迹剖面易形成键槽，岩屑床，起下钻和钻井过程中摩阻扭矩大，易卡钻，给井下安全带来极大隐患。
经过理论计算分析，并结合大庆地质情况，三段制或者五段制井眼轨迹剖面成为大庆定向井施工的首选对象，这两种轨迹剖面具有轨迹短、投资少、效益高、利于井眼轨迹控制等特点。
2 井眼轨迹控制技术2.1 直井段轨迹控制定向井直井段的井眼轨迹控制原则是防斜打直。
有人认为常规定向井（指单口定向井）直井段钻不直影响不大，通过后续的调整最终也可中靶，这种想法是不对的。
因为当钻至造斜点，如果直井段不直，造斜点处不仅因为有一定的井斜角而影响定向造斜的顺利完成，还会因为这个井斜角形成一定的水平位移而影响下一步钻进的井眼轨迹控制。
所以在直井段施工中，采用塔式钻具组合或钟摆钻具组合，配以合理的钻进参数，每钻进100-120米测斜一次，及时监测井斜的变化趋势，如发现井斜有增大趋势，及时调整钻井参数，加密测斜，必要情况下进行螺杆钻具纠斜。
造斜点前100m采取轻压吊打，严格控制钻进参数，保证造斜点处的井斜不超过0.5°。
2.2 造斜段轨迹控制造斜就是从造斜点开始强制钻头偏离垂直方向增斜钻进的过程。
由于大位移水平井直井段多数存在井斜方位，且方位与新设计方位不一致，所以必须利用定向井计算软件计算出直井段各点轨迹参数，同时根据最后几个测点趋势，预测出井底的井斜角和方位角，计算出井底水平位移、垂深、闭合方位、视位移、视垂距等参数。
定向水平井轨迹控制.课件
–钻头：特殊结构，侧切特性，各向异性 –地层：岩性，可钻性，各向异性，几何产状 –钻头作用力：钻压，侧向力，钻头转角，扭矩 –高压射流作用：清洗碎屑，辅助轴向破岩
2、钻柱及其底部钻具组合（BHA）分析
– 确定钻头对地层的机械作用力：井斜力和方位力 – 确定钻头指向：转角 – 确定钻压及钻头扭矩 – 确定钻柱或BHA任一点内力和挠度
井下动力滑动钻进目前存在的缺点：
✓ 钻柱滑动，受到较大的轴向阻力，不利于施 加钻压及大位移延伸
✓ 受井下马达排量限制，洗井效果不佳 ✓ 没有钻柱旋转，不利于修整井壁 ✓ 在有些情况下，机械钻速较慢
井下马达性能的不断改进 井下动力滑动钻进系统的改进
智能钻井系统的概念
（英国）Inglis T A. ：定向钻井，石油工业出版社，1995
Ir1<Ir2<1 (Ddip<Dstr<Dn) Ir1=Ir2<1 (Ddip=Dstr<Dn) Ir1=Ir2>1 (Ddip=Dstr>Dn) Ir1>Ir2>1 (Ddip>Dstr>Dn) Ir2<Ir1<1 (Dstr<Ddip<Dn) Ir1<1<Ir2 (Ddip<Dn<Dstr) Ir1<Ir2=1 (Ddip<Dstr=Dn) Ir2>Ir1>1 (Dstr>Ddip>Dn) Ir2<1<Ir1 (Dstr<Dn<Ddip) Ir1>Ir2=1 (Ddip>Dstr=Dn) Ir1=1>Ir2 (Ddip=Dn>Dstr) Ir1=1<Ir2 (Ddip=Dn<Dstr)

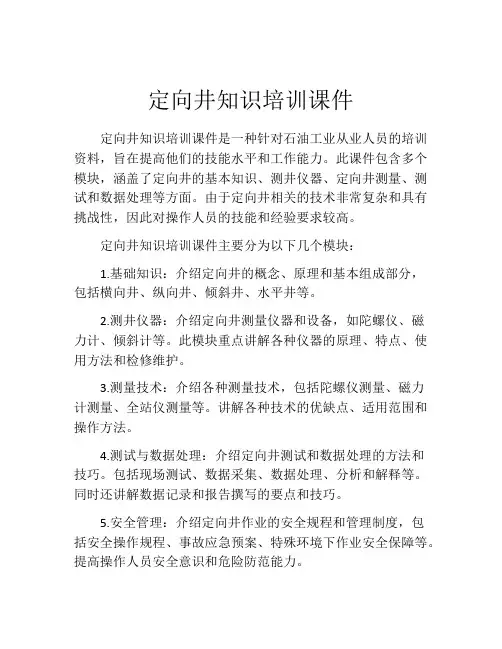

定向井知识培训课件
定向井知识培训课件定向井知识培训课件是一种针对石油工业从业人员的培训资料，旨在提高他们的技能水平和工作能力。
此课件包含多个模块，涵盖了定向井的基本知识、测井仪器、定向井测量、测试和数据处理等方面。
由于定向井相关的技术非常复杂和具有挑战性，因此对操作人员的技能和经验要求较高。
定向井知识培训课件主要分为以下几个模块：1.基础知识：介绍定向井的概念、原理和基本组成部分，包括横向井、纵向井、倾斜井、水平井等。
2.测井仪器：介绍定向井测量仪器和设备，如陀螺仪、磁力计、倾斜计等。
此模块重点讲解各种仪器的原理、特点、使用方法和检修维护。
3.测量技术：介绍各种测量技术，包括陀螺仪测量、磁力计测量、全站仪测量等。
讲解各种技术的优缺点、适用范围和操作方法。
4.测试与数据处理：介绍定向井测试和数据处理的方法和技巧。
包括现场测试、数据采集、数据处理、分析和解释等。
同时还讲解数据记录和报告撰写的要点和技巧。
5.安全管理：介绍定向井作业的安全规程和管理制度，包括安全操作规程、事故应急预案、特殊环境下作业安全保障等。
提高操作人员安全意识和危险防范能力。
为了帮助学员更好地掌握定向井技术，培训课件还配有各种实用案例和操作模拟练习。
学员可通过模拟练习，了解井下实际操作流程、熟悉各种仪器设备的使用、掌握数据处理技巧，并在实践操作中逐步提高技能水平和工作能力。
课件还配有专家讲解视频、图文丰富的教学材料和实用的技术手册，帮助学员在学习过程中更加深入全面地了解定向井技术及应用。
总之，定向井知识培训课件是石油工业领域非常重要的培训资料之一，对提高操作人员的技能水平和工作能力具有非常重要的作用。
同时课件不断完善、优化，能让学员在学习过程中更加轻松、快捷地掌握技能和知识，也更好地适应石油工业变化的需要。
煤矿井下定向钻孔轨迹控制共46页文档
•
30、风俗可以造就法律，也可以废除 法律。 ——塞·约翰逊
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
煤矿井下定向钻孔轨迹控制
•
26、我们像鹰一样，生来就是自由的 ，但是 为了生 存，我 们不得 不为自 己编织 一个笼 子，然 后把自 己关在 里面。 ——博 莱索
•
27、法律如果不讲道理，即使延续时 间再长 ，也还 是没有 制约力 的。— —爱·科 克
•
28、好法律是由坏风俗创造出来的。 ——马 克罗维 乌斯
第五节 定向井造斜工具及轨迹控制
第五节定向井造斜工具及轨迹控制造斜：由垂直井段开始钻出具有一定方位的斜井段的工艺过程。
造斜点：开始造斜时的深度。
垂直井段开始倾斜的起点。
造斜工具：(1)井底动力钻具造斜工具；(2)转盘钻造斜工具。
(3)混合钻进造斜工具——导向式马达第五节定向井造斜工具及轨迹控制一、井底动力钻具造斜工具动力钻具(井下马达)：涡轮钻具、螺杆钻具、电动钻具。
工作特点：在钻进过程中，动力钻具外壳和钻柱不旋转，有利于定向造斜。
1、动力钻具造斜工具的种类三种：弯接头、弯外壳马达、偏心垫块。
(1)弯接头(斜接头)造斜原理：迫使钻头倾斜，造成对井底的不对称切削；井壁迫使弯曲部分伸直，由钻柱的弹性力使钻头产生侧向切削。
影响弯接头造斜率的因素：弯角越大，造斜率越大；一般为0.5°～2.5°。
弯曲点以上钻柱的刚度越大，造斜率越大；弯点至钻头的距离越小且重量越小，造斜率越大；钻速越小，造斜率越高。
(2)弯外壳马达(原理与弯接头类似)(3)偏心垫块杠杆原理，垫块作为支点。
弯接头、弯外壳马达、偏心垫块。
２.涡轮钻具的结构与特性结构：特性：转速与流量成正比，扭矩与流量的平方成正比，压降与流量的平方成正比，功率与流量的三次方成正比。
流量一定时，转速随扭矩的减小而增大。
空转时，转速达到最高，所以不应当用涡轮钻具进行划眼。
涡轮钻具工作特性图２．螺杆钻具的结构与特性特性：(1)螺杆钻具的转速、扭矩、压力降、功率与流量之间的关系，与涡轮钻具相同。
(2)螺杆钻具的扭矩与压力降成正比。
压力降可从泵压表上读出，扭矩则反映所加钻压的大小，所以可以看着泵压表打钻。
根据泵压表上的压力降还可以换算出钻头上的扭矩，从而可以较为准确地求得反扭角。
螺杆钻具螺杆钻具工作特性示意图二、转盘钻造斜工具变向器、射流钻头、扶正器组合。
１、变向器早期造斜工具。
现在仅用于套管内开窗侧钻，或不适宜用动力钻具的井内。
钻头上安放1个大喷嘴、2个小喷嘴。
靠大喷嘴射流冲击出斜井眼。
煤矿井下定向钻孔轨迹控制共46页文档
56、极端的法规，就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要，人们 就不再配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益， 而是为 了公共 的利益 ；一部 分靠有 害的强 制，一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ，那么 法律作 为一件 无用之 物自己 就会消 灭。— —洛克
Thank you
60、人民的幸福是至高无个的法。— —西塞 罗
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
煤矿井下随钻测量定向钻进技术
2007 年12 月在陕西彬长矿区大佛寺矿现场试验中主孔终 孔深811.8 m；2008年4 月在淄博矿业亭南矿钻进主孔2 个， 终孔直径94 mm，最大孔深超过1000 m。
1.定向钻进技术简介
（4）适用条件和应用范围
a) 煤层条件 煤矿井下定向钻进技术适用于普氏系 数f≥1 的较完整煤层，避免在煤层破碎带或煤层陷落柱 区域内布置定向钻孔。
b) 岩层条件 煤矿井下定向钻进技术适用于普氏系 数f≤6 的岩层，避免在裂隙发育带或炭质泥岩、铝质泥 岩等遇水膨胀性岩层内布置定向钻孔。
煤矿井下定向钻进技术培训系列
1.煤矿井下随钻测量定向钻进技术
1. 定向钻进技术简介 2. 定向钻进技术与装备 3. 定向钻进技术的应用 4.研究与发展方向
1.定向钻进技术简介
（1）基本概念
近水平定向钻进（HDD）技术是指利用钻孔自然弯曲规律 或采用专用工具使近水平钻孔轨迹按设计要求延伸钻进至预 定目标的一种钻探方法，即有目的地将钻孔轴线由弯变直或 由直变弯。
2007 年 宁煤集团引进同型号的钻机，在白箕沟矿半煤半岩 地层也完成了孔深1023 m的钻孔，终孔直径94 mm。煤质较 硬是这些应用实例取得成功的主要原因，虽然有些钻孔达到 或超过1000 m，但断钻杆、掉钻具的问题仍较突出。
1.定向钻进技术简介
（3）煤矿井下定向钻进技术发展历程（国内发展）
我国煤矿井下近水平定向钻进试验研究始于20 世纪90 年 代初。1993 年煤科总院西安院在大同矿务局四台矿施工勘探 地质异常体的近水平钻孔，采用以孔底稳定组合钻具为主， 局部孔段使用国产的螺杆钻具纠斜钻进的方法，使孔深达到 了302.5 m。由于受当时国内螺杆马达、测斜仪器等制造技术 落后的限制，西安院暂时放弃了用孔底螺杆马达实施定向钻 进的技术途径。
