框架结构填充墙存在质量问题
浅谈框架结构填充墙存在的质量问题
摘要:近几年来，新建的框架、框剪、剪力墙建筑结构越来越多，结构建筑墙体砌筑存在很多的质量问题，也越来越凸显出来，梁、柱与墙体的连接处填充墙体出现裂缝、建筑外墙体出现渗水等质量问题，要求我们管理人员熟练掌握并严格按规范要求施工，就以上问题浅谈一下自己的观点。
关键词:框架结构；建筑外墙体；结构建筑墙体
on the wall frame structure filled with quality problems
exist huang zhanguo abstract: in recent years, the new
framework, frame-wall, shear wall structures, more and more
masonry building wall structure, there are many quality
problems, more and more prominent, beams, columns and wall
connection fill cracks at the wall, outside the building wall
seepage and other quality problems, require us to master the
management and construction in strict accordance with
specifications on these issues of what the own point of view.
keywords: frame structure；outside the wall；structure
building wall construction
一、梁柱与墙体的连接问题
在建筑工程中，施工单位在框架填充墙拉结筋的施工中一般都采用后植筋的方法施工，首先在砼柱与梁上按设计要求的位置转孔，注入锚固剂、将拉结筋插入孔内。从表面看是一种理想的施工
方法，但是，在施工后出现很多的质量问题。
1、抗震设计规范中规定填充墙的拉结筋应从框架混凝土柱预留出来，一些标准图集中标注的拉结筋也是从混凝土柱、梁中预埋出来，其目的就是要确保拉结筋与柱和墙的可靠连结.当地震出现时，它对填充墙起到了整体拉结的作用，应该是一种受力筋，因此这种植筋方法一定要有成熟的施工工艺、可靠的锚固材料、完善的施工措施来保证。
2、目前使用的一些化学锚固剂主要是环氧树脂一类，其脆性较强，当其受外力挠动后易变酥，大大降低它与混凝土及钢筋的粘结力。
3、化学锚固剂毕竟是一种化学结剂，它具有一定的时效性，即随着时间变化，它的一些化学性能发生变化，而不像混凝土那样有着永久的稳定性。我们知道一般建筑的使用寿命在50~70年或更长，如果施工中，我们只是通过拉拔试验法到拉力值的要求，就肯定它能满足设计要求，那么建筑工程在使用几十年后随着化学锚固剂的变化，它还能保证拉结筋达到要求吗？显然是不能肯定的，现在暂时只能是通过设计计算符合要求。
二、预防产生裂缝的施工措施
1、严格按设计及规范要求设置拉墙筋，如砼墙、柱与砌体交接处、构造柱处等，尤其是长度、高度尺寸较大的、或弧形、或外山墙、预留洞口、后留洞口等要特别严格要求，拉墙筋在砌块的摆放位置要符合图集及强制性条文要求，保证砌筑砂浆的握裹力。
2、砌筑工程最好从上向下逐层施工，避免由于砌体的重力导致框架构件形变产生砌体的裂缝；
3、搭砌长度一般为砌块长度的1/2，否则须在水平灰缝内设钢筋网片予以加强。
4、砌体与混凝土梁、板、门窗洞口交接处用实心砖嵌砌，如必须用空心砖应用细石砼灌孔处理，尤其是门窗过梁上方的空心砖砌体裂缝是质量通病，除砌体材质要求外，还要保证过梁嵌如砌体的长度，一般不应小于250。
5、砌块本身的强度对裂缝的影响也很关键，一般砌块都有龄期要求，同时使用前应做容重及强度试验，根据现场实际情况验算合格后方可使用。
6、墙顶与梁板相接处，斜砌滚砖，顶紧上部的梁板，并且砌筑时应用挤浆法使斜砌的砖缝及砖与梁板底的缝隙砂浆饱满，当墙长大于5m时，墙顶部与梁应按规范要求采取拉结措施。当墙高超过4m时，宜在墙高中部设置与柱相连接的通长钢筋混凝土水平墙梁。
7、其他如组砌方法、起皮垫浆工序、留槎位置和方法等都要注意。
8、后留施工洞留置时，应事先按规范预留拉结筋，封闭后抹灰时宜在交接处加钢丝网；砌体与框架交接处（尤其是阴阳角及不同材质之间）必须设钢丝网加强带，管线埋设时在砌体上开槽的，应用细石砼填补后加钢丝网补强。这些都是防止裂缝产生的有效措施。
三、影响外墙渗漏的因素
外墙渗漏因素很多，只要由设计、材料、施工和其他人为因素等方面的原因造成的。
1、设计造成的原因:
1设计上不重视细部大样设计；如窗台坡度、鹰嘴、滴水槽、穿墙管、外墙预埋管件、铝合金门窗与墙体间的接缝等。
2为了美观而将外墙饰面砖设计成细缝并接，使砖与砖之间不能嵌填密封材料、导致漏水。
3设计中忽略了不同材料界面的连接，如在设计每层时外墙都有装饰腰线，而且腰线顶部标高与圈梁顶部标高相同，由于外墙砖与砼圈梁的温度膨胀系数相差很大，最容易在此部位产生裂缝，致使腰线上部渗水，同样的原因，女儿墙根部往往也较容易开裂渗水。
2、材料因素导致的渗漏:
1外墙饰面砖缺角破裂，铝合金门窗材质不合格，铝合金窗材质与墙体连接处四周所用的建筑防水油膏，防水密封材料质量不合格。
2砌筑砂浆和外墙面打底砂浆所用的外渗剂质量不合格，砂浆未按设计配制、导致砂浆强度低，不够密实、饱满，容易渗水。
3、施工因素是导致外墙渗漏的主要原因:
1外墙采用”三一”砌筑法不适用于空心砖，因砂浆经挤揉、大部分进入专孔，很难保证竖向灰缝饱满，容易形成贯通缝隙，未控制每层砌砖的砖皮数，使顶皮砖无法按规定斜砌，横向砂浆不饱满，
当砂浆收缩后空心砖墙就有一定的沉降，造成顶皮砖与梁底接缝处容易产生裂缝引起渗水。
2墙面洞口修补不密实、穿过外墙的管道和预留孔密封处理不好，形成渗水通道。超出墙面的砼或其他装饰腰线未加防水处理，形成挡水后沿缝隙向室内渗漏。
3框架结构外墙柱与砌体连接未埋拉结筋或拉结筋设置不牢，拉结筋间距数量、长度不符合规范要求，由于两种材质温度膨胀系数差异较大，导致连接处开裂，也是漏水的多发区。
4面砖问题，粘贴面砖的砂浆不饱满且不密实，出现砂眼裂缝，面砖四周形成积水孔，积水后渗入粉刷层或勾缝砂浆强度高、收缩大，出现横向裂缝，雨水从裂缝渗入面砖积水孔。
总之，加强砌筑质量的检查验收，尤其是对外墙砌筑质量的验收，对外墙易渗漏的部位要作为重点控制对象，并且加强抹灰质量控制，坚持分层抹灰，不得一次成活，积极采取措施，才能保证填充墙的质量。
作者简介：黄占国（1976.10—） 男 本科 中级 抚顺市天通建筑工程有限公司

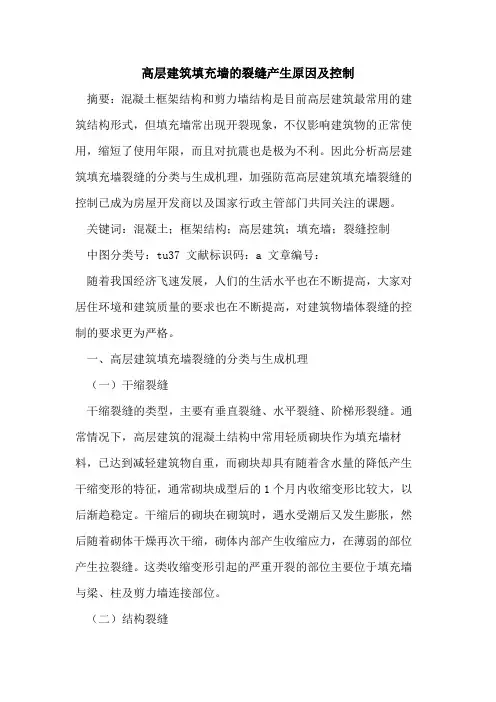

高层建筑填充墙裂缝产生原因及控制
高层建筑填充墙的裂缝产生原因及控制
摘要：混凝土框架结构和剪力墙结构是目前高层建筑最常用的建筑结构形式，但填充墙常出现开裂现象，不仅影响建筑物的正常使用，缩短了使用年限，而且对抗震也是极为不利。因此分析高层建筑填充墙裂缝的分类与生成机理，加强防范高层建筑填充墙裂缝的控制已成为房屋开发商以及国家行政主管部门共同关注的课题。
关键词：混凝土；框架结构；高层建筑；填充墙；裂缝控制
中图分类号：tu37 文献标识码：a 文章编号：
随着我国经济飞速发展，人们的生活水平也在不断提高，大家对居住环境和建筑质量的要求也在不断提高，对建筑物墙体裂缝的控制的要求更为严格。
一、高层建筑填充墙裂缝的分类与生成机理
（一）干缩裂缝
干缩裂缝的类型，主要有垂直裂缝、水平裂缝、阶梯形裂缝。通常情况下，高层建筑的混凝土结构中常用轻质砌块作为填充墙材料，已达到减轻建筑物自重，而砌块却具有随着含水量的降低产生干缩变形的特征，通常砌块成型后的1个月内收缩变形比较大，以后渐趋稳定。干缩后的砌块在砌筑时，遇水受潮后又发生膨胀，然后随着砌体干燥再次干缩，砌体内部产生收缩应力，在薄弱的部位产生拉裂缝。这类收缩变形引起的严重开裂的部位主要位于填充墙与梁、柱及剪力墙连接部位。
（二）结构裂缝 荷载作用下，结构构件必然产生变形。比如梁跨较大时，会产生较大挠度；建筑较高时，相邻竖向受力构件的竖向压缩变形必然存在差异；建筑物两部分高差或地基变形模量差异过大，相邻部位易产生较大沉降差。结构构件的差异变形，易导致填充墙变形不一致，使其内部产生剪切应力，当其主拉应力超过砌体抗拉极限强度时，填充墙砌体就会沿着主拉应力迹线产生因剪切引起的拉裂缝。
（三）构造裂缝
混凝土砌块在切割过程中，表面会存在松散颗粒和灰尘附着物，抹灰时如不清理干净，将很容易形成“两层皮”，这样日后会有空鼓开裂的隐患。如果混凝土砌块表面凹凸不平，抹灰不均匀，产生收缩不均匀，也会成为空鼓开裂的原因。其主要的主要原因是：
浅谈框架结构砌块填充墙质量通病的防治
第３３卷第１６期 ・２３６・ ２ ０ ０ ７年６月 山 西 建 筑 ＳＨＡＮＸＩ ＡＲＣＨＩＴＥＣｒＵＲｌ Ｖｏｌ＿３３ Ｎｏ．１６ Ｊｕｎ ２００７
文章编号：１００９．６８２５（２００７）１６．０２３６．０３ ● 浅谈框架结构砌块填充墙质量通病的防治
刘继文
摘要：从加气混凝土砌块的物理性能、施工及设计等方面分析了框架结构砌体裂缝形成的原因，通过工程实践，说明砌
体填充墙裂缝防治的措施，以减少裂缝的产生。
关键词：裂缝，框架结构，质量，砌体填充墙
中图分类号：ＴＵ７１２．３ 文献标识码：Ａ
随着国民经济的发展，涌现出越来越多的建筑砌体材料，其
中加气混凝土砌块得到了广泛的应用。而依据近年来施工过的
工程综合分析可以看出：使用框架结构砌块填充墙容易产生一些
质量通病，其表现为：１）墙体变形裂缝；２）抹灰层裂缝、空鼓。结合
施工经验，对裂缝的形成原因和改进措施进行简单分析和探讨。‘
１裂缝形成原因分析
１．１加气混凝土砌块的物理性能
加气混凝土砌块的优点是自重轻、保温、隔声、耐火性能好，
但吸水性能强，导湿性、解湿性差，吸水率达７０％～８０％，正常使
用状态下含水率稳定在５％左右，干缩变形大，其值为０．５ ｍｍ／ｍ
－０．８ ｒａｍ／ｍ；随着含水率的减小，收缩值也相应减小，最后趋于
稳定。 １．２施工方面原因
砌筑加气混凝土砌块和抹灰时沿袭粘土砖墙的操作方法，给 工程带来了隐患。墙体砌筑前将加气混凝土砌块浇水湿透，增大
了体积膨胀，砌筑时为操作方便，往往一次砌筑到框架梁底。经过
一年左右的时间，含水率逐渐减小，随之体积收缩产生裂缝。墙体
抹灰前浇水湿润的程度不易掌握，浇水多时，加气混凝土砌块吸水
膨胀，抹灰后自然干燥使体积收缩，引起抹灰层开裂；浇水少时，加 气混凝土砌块吸收抹灰砂浆的水分，致使抹灰层早期失水，产生干
缩裂缝。加气混凝土砌块抗剪强度为０．０５ ＭＰａ－０．０８ ＭＰａ，仅为 同强度等级砂浆砌筑的粘土砖砌体的１／４。如过梁两端搁置长度
框架剪力墙结构填充墙渗漏原因及防治措施
建筑科学 ２０１４年第９期Ｉ科技创新与应用 框架剪力墙结构填充墙渗漏原因及防治措施
李凤龙 （铁力市琛麒建筑安装工程有限公司，黑龙江铁力１５２５００）
摘要：在建筑工程施工中，框架剪力墙结构填充墙出现渗漏的情况一直以来是施工中非常大的问题，因此，施工人员为了解决 这个ｆ－ｌ＠想出了很多方法，但是，在对其进行解决方面还是存在着很多的问题。在施工中不断的积累经验能够更好的对出现的渗 漏原因和根源进行查找，这样能够更好的找到解决方法。对施工工程质量进行监督能够更好的找到渗漏出现的具体原因，因此也 能更好的找到防治措施。在施工过程中按照施工技术要求进行施工才能避免出现渗漏问题，更好的保证工程的质量。 关键词：框架剪力墙结构填充墙；渗漏；原因分析；防治措施
现在，建筑工程施工通常是采用钢筋混凝土框架结构的剪力 墙，为了更好的减轻钢筋混凝土框架结构的荷载，通常在填充物方 面通常采用轻质砌块材料，这些材料的重量是非常的轻，而且隔热 保温的效果也非常的好，这样在施工中也非常方便，同时也能更好 的降低建筑工程的施工成本。在很多的建筑工程施工中，框架剪力 墙结构填充墙得到了非常广泛的应用，但是在施工中出现了很多的 新问题，其中最严重的问题就是出现了外墙渗漏的质量问题。通常 外墙在经过大雨的洗礼之后都会存在着大片的湿印记，因此导致外 墙出现了脱落和开鼓的情况，最终会导致室内出现墙面变色和发霉 的情况，同时也会对建筑物的使用功能带来很大的影响，导致住户 和业主出现不满情绪，最终影响人们的正常工作和生活。 １原材料质量方面造成渗漏水原因分析及防治措施 １．１原因分析 外墙施工材料在进行选择的时候通常存在着选材不当的情况， 会使用吸水率比较大的轻质砌砖，这些砌砖通常在尺寸方面是不规 则的，这样就会导致砌筑的会出现凹凸不平的情况，同时很多块体 之间存在着平整度不好的情况。这种情况下会出现抹灰砂浆厚度不 一的情况，因此，在厚度较大的情况下会出现很大的裂缝，这样就会 导致墙体的底层存在着漏水隐患。在进行抹灰的时候，砂浆的设计 达不到要求就会出现砂浆密实度很大的情况，同时也会非常容易导 致渗水情况。砂浆的质量控制没有达到要求，通常存在着用泥砂代 替中砂的情况，这样会导致砂浆出现粘性大和强度降低的情况，因 此，对施工质量产生影响。在很多的建筑工程施工中，为了更好的保 证施工的美观性，通常是使用饰面砖进行施工，但是这些砖体在使 用的时候经常存在着质量不合格的情况，因此，在使用时间比较长 的情况下是非常容易出现开裂现象。 １．２防治措施 在进行设计时可以选择吸水率比较低的轻质砌块材料，同时要 对砌块的几何尺寸和质量等级进行要求，这样能够更好的保证工程 质量。为了更好的保证外墙的施工质量，可以使用防水砂浆，这样能 够更好的保证不会出现渗漏情况，同时也能更好的对其表面光洁度 和颜色情况进行保证。 ２砌筑质量方面造成渗水原因分析防治措施 ２．１原因分析 在进行施工的时候，很多人为了方便施工，通常是对砌块不进 行挑选，这样就会导致外墙在进行施工时经常会出现平整度非常差 的情况，同时也是会导致墙面出现凹凸不平的情况，因此，在进行粉 刷的时候就会出现厚度不均的情况，因此，导致粉刷面出现开裂和 起皮的情况。很多的建筑工程施工中，通常存在着用干砖进行砌墙 的情况，这样做砌体的质量是无法进行保证的。干砖在吸水性方面 都是非常好的，这样就会导致砂浆和砖体之间的粘性比较差，同时 也会导致灰缝和砖之间出现渗水缝隙，通常这种缝隙是肉眼无法看 到的，因此，很难进行修复，同时也会导致出现长期渗水情况。砌体 在进行组砌的时候，对其方法也要进行注意，如果出现组砌方法不 当的情况时会出现通缝情况，这样也会导致砌体出现很多的空隙， 在渗水方面是非常复杂的，因此，在进行处理时也是非常困难的。 ２．２防治措施 在进行砌筑以前要进行提前准备，在选材方面要进行严格的控 制，同时要对砌块的表面进行清理，在施工前要对其进行浇水处理， 这样能够更好的保证施工的质量。为了更好的保证砌体的质量，要 对砂浆的强度和砌体的灰缝饱满度进行非常严格的要求，在墙体砌 筑完成以后要进行检查，对出现的通缝情况要进行及时的修补，同 时要对外墙进行抹灰处理。在进行组砌时要掌握正确的方法，这样 能够避免出现通缝的情况，同时也能更好的保证砌体的整体性和强 度。在对砌体的灰缝砂浆饱满度进行要求的时候，可以在砂浆内掺 入一定的外加剂，这样能够更好的保证砂浆的保水性，同时也能更 好的提高抗渗性。 ３外粉刷处理不当造成渗水的原因分析及防治措施 ３．１原因分析 砌体浮灰清理不干净，没有浇水湿润，砌块界面没有“毛化处 理”，造成粉刷层空鼓、裂缝、脱落。突出墙面的腰线、门窗、阳台的滴 水线处理不当；外墙饰面分格条采用木制分格条，宽厚不一或分格 条变形。起条时间不当，起条方法不对，使分格条边棱受损，缝底没 有用水泥砂浆勾平抹光，造成渗水。穿外墙管道周围砂浆堵塞不严， 造成渗水。外墙抹灰时，两步脚手架接处处理不当，压不实，也会留 下渗漏隐患。外墙打底砂浆无论厚薄，均为一遍成活，造成开裂，砂 浆标号太低，施工马虎。 ３．２防治措施 在粉刷前应将砌体表面浮灰清理干净，提前浇水湿润，并做好 砌块界面的“毛化处理”，有条件的可在抹灰前用胶质水泥浆向砌体 上刷工１－２ｍｍ厚，以增强砌体表面与外粉刷的粘结性，随即开始 抹灰。突出墙面的窗台，腰线应预留足够的高度，使流水线的坡度正 常；滴水槽嵌条必须拉通施工，清除缝内灰浆，清扫干净，及时处理， 防止沿缝渗水。穿外墙管道周边宜用干硬性砂浆分层堵实，外饰沿 管周边注上玻璃胶或密封胶。外墙抹灰到一步脚手架甩搓时，应在 搓端抹实压平，定浆后，可用尺板压逼再用铁抹子切成反搓。当下层 接搓抹灰前，应向搓口充分洒水浸润，然亏再刷一道素水泥浆，待浆 液吸人墙体后再抹灰接搓。这样便于衔接，不易出现斑痕，且接搓处 密实，不会有缝隙。 ４温度裂缝和不均匀沉降造成渗水原因分析及防治措施 ４．１原因分析 框架、框剪结构与填充墙交接处受温度影响收缩不匀，产生开 裂而渗漏。外墙门窗框受温度变化而产生翘曲变形，使窗框与墙体 间产生缝隙，造成渗水。框架、框剪结构产生不均匀沉降或应力变 化，在填充墙阴阳角或门窗洞口、窗下墙体及一些薄弱部位，产生水 平或４５ｏ方向裂缝而渗漏。伸缩缝沉降缝未按要求处理，特别是水 平缝和竖向缝交接处最易渗水。 ４．２防治措施 砼框架、框剪结构与填充外墙交接处，沿高度方向每５００高设 ２ｑｂ６拉结筋，伸人砌体内不小于７００ｍｍ，当砌块砌至最后一层时，在 抹灰前可用砌块斜砌塞紧。有条件的可在交接处及一些薄弱部位贴 一层＞Ｉ３００ｍｍ宽的铁丝网片，以避免受温度影响收缩不均而产生开 裂。）ｂｆ－Ｊ窗框的安装尽量采用先立框，后砌墙的方法，砌块与门窗框 之间的间隙应保持在１０—１６ｍｍ之间，并用干硬性砂浆填实。 ５结束语 在外墙施工中，出现渗水和漏水问题是非常常见的问题，因此， 在施工中要对砌块的材料以及砌筑的方法进行严格要求，同时在进 行粉刷的时候也要对每个细节进行很好的处理，根据施工的具体情 况制定施工措施，能够更好的保证施工的质量。 参考文献 ・ 『１１王兆宇．框架填充墙施工工艺浅析『Ｊ１．科技与企业，２０１３． ［２］李艳华．框架填充墙裂缝成因与控制措施［Ｊ］．山西建筑，２００９． ［３］赵永花．浅析框架填充墙裂缝的预防与控制［Ｊ］．山西建筑，２００８．
框架填充墙裂缝的防治
框架填充墙裂缝的防治
【摘 要】框架结构填充墙出现的不同程度裂缝，如斜裂缝、墙梁下水平裂缝、墙柱结合部竖缝、门窗洞边角的裂缝。导致框架结构填充墙开裂的因素有外界条件变化的影响，有建筑物本身特点对裂缝形成与发展的影响，还有墙体的内在因素和材料本身不合格及施工质量不过关等因素。造成填充墙裂缝的症结，归根到底还是要在原料配比和施工上多下工夫，才能避免此类通病的发生。浅析框架结构填充墙裂缝的防治。
【关键词】框架填充墙；裂缝；成因分析；防治；处理
目前在大中型城市的民用建筑物中，框架结构是最广泛使用的结构形式，而框架结构填充墙由于受到温度、收缩等不利因素的影响，出现的不同程度裂缝，已成为影响建筑质量的通病，人民群众反映的热点，工程技术人员面临的难点，墙体材料改革的焦点之一。在建筑工程中，框架结构的填充墙面上经常出现斜裂缝、墙梁下水平裂缝、墙柱结合部竖缝、门窗洞边角的裂缝。从调查的情况来看有以下特点：（1）顶层与次顶层填充墙出现裂缝相对较多，其中端开间尤其严重。（2）对于砌块填充墙，总体上采用烧结砌块（如黏土空心砖、页岩烧结砖）的墙体裂缝要比蒸压养护的砌块少，而采用蒸压养护砌块的墙体裂缝要比采用普通养护砌块的裂缝少。
这些常见的建筑工程质量通病，虽然大多数或绝大多数不会危及建筑物的结构安全与正常使用，但它影响整幢房屋的美观，而且这些裂缝时间长了还会引起外墙渗漏，产生墙皮脱落和霉斑。如何防治和避免这些裂缝的产生，是建筑技术处理的一个难点。
一、框架结构填充墙裂缝的成因分析导致框架结构填充墙开裂的因素是比较复杂的。有外界条件变化的影响，如地基条件差异引起的不均匀沉降、温度变化，以及各种外加荷载的差异；有建筑物本身特点对裂缝形成与发展的影响，如建筑物长短、层高、门窗洞口的位置与尺度、墙体整体性能等；还有墙体的内在因素，如与普通黏土砖相比，一般新型砌块材料的强度较高，但砌块的线膨胀系数和收缩率都要大得多，同时砌块的弹性模量大，由温度和干缩变形引起的温度收缩应力更大，因此各种砌块墙体也更容易产生裂缝；另外，还有可能存在材料本身不合格及施工质量不过关等因素。经过广泛的调查和分析，工程实践中框架填充墙的裂缝成因属于变形（温度、收缩、不均匀沉降）引起的约占80%，属于荷载引起的约占20%。因此框架填充墙裂缝主要是由温度和干缩共同作用产生的，具体原因有以下几点：
框架结构中加气混凝土砌块墙体裂缝及面层空鼓开裂质量通病产生的原因及预防措施
龙源期刊网
框架结构中加气混凝土砌块墙体裂缝及面层空鼓开裂质量通病产生的原因及预防措施
作者：冯会广 徐波
来源：《建筑与文化》2012年第12期
【摘 要】文章分析了框架结构中填充墙砌体开裂，抹灰层空鼓等质量问题产生的原因，并结合实际提出防治措施，有较强的借鉴和指导作用。
【关键词】裂缝；含水率；空鼓；质量
随着我国建筑业的不断发展，加气混凝土砌块以其重量轻、隔热、保温、防火、易施工等优点，在工程中得到了广泛的应用，但由于施工及材料本身等因素，导致在使用过程中常出现一些裂缝，其主要表现在钢筋混凝土框架梁与加气混凝土砌块填充墙之间出现的水平裂缝、墙中间和柱边的垂直裂缝以及墙中的不规则裂缝。本文就墙体裂缝等质量问题产生的原因及预防措施做一论述，供广大工程技术人员参考。
1 墙体裂缝的产生原因与预防措施以后砌块逐渐干燥而收缩，造成体积不稳定。这时如果将刚出厂的新砌块随即砌筑，或进场的加气混凝土砌块随意堆放遭受淋雨，使砌块砌筑时的含水率较高，体积相对较大。更有甚者，为了加快施工进度将填充墙一次性砌至梁底，用砂浆塞实梁下缝隙后即进行墙面抹灰。以上几种作法不仅加大了砌块自重，不便施工，而且会使加气混凝土砌块填充墙因砌块失水体积收缩而出现水平及垂直裂缝。此类水平裂缝一般出现在梁底，垂直裂缝因承重墙、柱与填充墙之间有拉结筋作用，一般出现在拉结筋长度外或墙中。
1.1.4 砌块干密度
砌块的批号不同其干密度也不同，如果将不同批号的砌块或不同强度等级的砌块混砌于同一道墙上，造成含水率较高的块体收缩变形较大；反之收缩变形较小，这种不均
2.1.1 物理性能
抹灰空鼓的原因也与加气混凝土砌块本身的物理性能有很大关系，抹灰砂浆与加气混凝砌块的强度相差较大，加气混凝土砌块空隙大、吸水率高，结构状态充满了封闭式网状微气孔的泡沫结合体，其强度较低，这样在其表面采用常规抹灰材料和传统抹灰工艺进行施工，将形成基层强度低、面层强度较高、附着力差的特点，导致抹灰层空鼓、开裂，同时在相同荷载下加气混凝土砌块的变形较大，而抹灰砂浆的允许变形量较小，也会导致应力集中处产生空鼓和开裂。
框架填充墙裂缝产生的原因及预防措施
框架填充墙裂缝产生的原因及预防措施
赵林冬
(河南省第五建筑安装q-程(集团)有限公司，河南郑州450007)工程技术
脯要]随着我国经济的飞速发展，在各项工业与民用建筑中，采用钢筋混凝土框架结构和框架剪力墙结构的建筑物越来越多，其填充墙一般采用蒸压加气混凝土块、轻骨料谩凝士．空心砌块等代替传统的实心粘土砖。该类墙体具有自重轻、降低造价、节省能源的特点，受到建设靴i和施工单位的普遍欢迎。饫键词】填充墙；裂缝；砌块；混凝土；施工
随着我国经济的飞速发展，在各项工业与民用建筑中，采用钢筋
混凝土框架结构和框架剪力墙结构的建筑物越来越多，其填充墙一般采用蒸压加气混凝土块、轻骨科混凝土空心砌块等代替传统的实心粘土
砖，该类墙体具有自重轻、降低造价、节省能源的特点，受到建设单位和施工单位的普遍欢迎。但在实际工程中用砌块作填充墙也有不足的一面，就是如果在施工过程中未采取可行有效的措施，极易在填充墙某些
部位产生裂缝，裂缝主要出现在填充墙与框架柱、梁底、板底结合处各
窗口、预留洞四角等处，直接影响建筑物的观感和使用功能。因此，只有弄清其产生的原因及特征，才能有针对性地加以预防和控制，避免将来在施工中再出现此类的工程质量问题。笔者通过工作实践，对生产、设计和施工等多方面慨斓查，想就轻质砌块填充墙体裂缝产生原因及
预防措施进行一番探讨。1出现裂缝的主要原因1)首先是设计构造产生的问题。设计单位对轻质砌块材质、性能
认识不足，缺少经验，考虑不周，在设计中没有采取相应的措施，造成
一些设计缺陷。主要问题有：一是当墙体尺寸与砌块规格不配时，难以用砌块完全填满，造成砌体与砼框架结构的梁、柱、板部位空隙过大，
容易开裂：二是在设计中对单片墙体水平长度超过5m的砌体未提出相
应的加固措施：三是房地产商为了室内的美观，采用将大量的管线凿墙暗埋的方式：四是在门窗洞及预留洞边等应力集中区，来采取有效的拉
结加强措施时，会由于撞击振动引起开裂；五是砌筑砂浆设计强度过低，会使墙煳4度不足，也容易引起裂缝。
浅析框架填充外墙渗漏问题成因及防治
施工技术 建材发展导向２０１３年４月 【文章编号】１６７２—１６７５（２０１３）０７—００８０—０２
浅析框架填充外墙渗漏问题成因及防治
刘虎斌 （北京昌水建筑公司北京市１０２２００）
摘要：随着建筑新材料的不断推广以及建筑结构形式的不断创新，填充外墙渗漏问题作为建筑行业的一个重要质量 问题严重影响到建筑物的正常使用。本文首先对框架填充外墙渗漏问题的不同诱因进行了简要分析，然后针对不同原因 提出了具体的防治措施，为提高建筑物的抗渗性能提供了理论基础。 关键词：渗漏；框架填充外墙；成因；防治
刖置 随着我国建筑行业的不断发展，框架填充外墙作为一种新 型的框架结构得到了广泛应用，框架填充外墙具有自重轻、保温 好、施工便捷、造价较低等优点，在工程应用中发挥出良好的性 能。但由于填充墙多为加气混凝土砌块或者空心砖等轻质建筑 材料，再加上作为外墙长期经受外界环境的影响，缺少有效的防 护措施，因此很容易产生渗漏问题。一旦外墙出现渗漏，必将对 建筑物内部装饰及耐久性构成威胁，为居民的日常生活及办公 带来严重影响。对框架填充外墙的渗漏问题进行深入的分析和 研究也变得尤为重要。 ｌ框架填充外墙渗漏原因分析 在框架填充外墙中的渗漏问题其产生原因具有多样性，引 起墙体渗漏的原因也有许多种。 １．１建筑材料不合格 框架填充外墙的原材料质量的好坏对外墙渗漏问题具有直 接的关系，砌块的外观和尺寸若不符合设计要求则很有可能会 为建筑外墙带来渗漏隐患。砂浆等原材料的质量问题也是决定 外墙是否易产生渗漏问题的关键，若水泥安定性不好、标号不 足，砂石含泥量过高、砂浆稠度不足也会引起渗漏问题，砂石偏 细则砂浆的和易性及保水性难以满足，砂石偏粗则为砂浆配合 比设计带来困难。此外，砖层水平灰缝砂浆饱和度不足的建筑外 墙，其墙体垂直方向也会存在一定的孔隙，在孔隙形成后会进一 步诱发外墙产生渗漏问题。 １．２施工工艺不当 框架填充外墙的墙体质量不合格会诱发外墙产生渗漏问 题，在外墙墙体的施工过程中所出现的各种质量问题都有可能 会影响到框架填充外墙的渗漏。在墙体施工过程中若框架结构 的填充墙在砌至梁体或板体的底部时未进行适时的停歇，未能 设置必要的伸缩缝，那么在施工后随着砌体的压缩变形墙体就 会产生一定的沉降，新建砌体结构与已建梁体或板体之间就会 产生间隙，在外墙抹灰时这些间隙就会形成裂缝，在日后的使用 过程中就容易产生渗漏。其次，对于框架柱与填充墙之间所设置 的拉接筋存在不足，将多余的钢筋折弯压入砖层的建筑，在砌体 和柱体之间也会产生间隙，诱发渗漏问题。在对框架结构剪力墙 施工时需设置适量的螺栓套管，若未能对套管与墙体的接触位 置进行正确处理则也很有可能会引发外墙的渗漏问题。砌体材 料在施工过程中由于其自身的材料特性，需要对其进行浇水湿 润，以保证其达到预计的吸水率，在施工时若不能保证其达到一
填充墙对框架结构的影响及破坏
填充墙对框架结构的影响及破坏
摘要：墙与框架的连接及受力方式不仅影响填充墙平面内承载能力和平面外性能的发挥，同时对框架结构的受力性能也有一定影响。因此本文就框架结构填充墙的破坏方式和受力特点进行剖析,采取科学的防范措施提高框架填充墙耐用性
关键词：填充墙；框架；结构破坏；抗震
引言
框架结构是指由梁和柱以刚接或者铰接相连接而成构成承重体系的结构，具有平面布置灵活、室内空间大等优点而成为建筑工程中使用最为广泛的结构体系之一。我国填充墙一般用预制的加气混凝土和空心砖砌块等轻质板材等材料砌筑或装配而成，墙体不承重，仅起到围护和分隔作用，但对框架结构的受力性也有一定的影响，该影响在结构设计阶段往往容易忽视，使得墙体结构在抗震情况下实际会产生不同程度和多样式破坏。
1填充墙受力特点
框架结构的荷载形式很复杂，受力系统也很复杂，而且具有一定的不确定性，保证结构绝对完整的受力分析很困难。首先，外力的作用方向具有不确定性，比如风荷载和地震作用，但是在设计过程中外力作用的方向被看作是固定的。其次，假定平面结构的一片框架可以承受同一平面内的侧向力，忽略平面外的小刚度，通过楼板联系各平面抗侧结构并协同统一工作。
初始弹性阶段，填充墙与框架工作的协同工作，框架梁端产生弯矩和附加剪力，框架柱产生附加剪力和附加轴力，对结构层刚度有着积极的作用。框架和填充墙之间相互作用，框架传给填充墙的作用力，一部分通过柱子传递到强的侧面，一部分通过横梁传递到墙的顶面。填充墙的抗拉强度低，裂缝的方向一般为主拉应力的法向。 2填充墙自身的破坏
传统的砖砌填充墙对于结构而言大都属于隔离房间的作用，地震刚刚发生时，砖砌填充墙与房间框架主体结构相互作用、相互支撑，使得结构整体强度得到提升。填充墙将大部分震能吸收，但是由于砖砌填充墙相对而言缺乏抗震性，在震能达到其所不能承受之重时遭到破坏，且相对严重。
根据实际工程的墙体破坏形式可以发现，填充墙主要有三种破坏形式：①剪切破坏。砌体墙缝中存在剪应力，出现水平裂缝并转向向下发展，形成阶梯式裂缝。②斜拉破坏。墙体存在垂直于主对角线的拉应力，沿着主对角线存在一条或几条平行的斜裂缝并贯穿墙体。垂直拉应力和主应力互相垂直，扩散在墙体中间附近；在墙体中间形成斜裂缝并向外扩展，这就导致最大的压应力在中间。压力角附近的压应力和拉应力平衡，裂缝在此处不再发展。③斜压破坏。墙角处斜压杆端的压力较大，沿着框架压碎墙角。
框架结构加气混凝土砌块填充墙的裂缝分析及预防措施
中国科技信息２０１０年第６期 ＣＨＩＮＡ ＳＣＩＥＮＣＥ ＡＮＤ ＴＥＣｋ＇Ｉ￣ＬＯＧＹ ＩＮＦ￣ＡＴＩＯＮ Ｍａｒ．２ｏｌｏ
填充墙的裂缝分析及预防措施 陈泽波广东省汕头市建安（集团）公司 随着我国近年来国民经济的快速发 展，人民的生活水平大幅度的提高，人 们对生活及工作环境的舒适度的要求也 大大提高。在我国的各大中型城市，空 调及采暖设备已基本普及到人们的生活 和工作当中。空调和采暖设备在给人们 带来舒适的生活和工作环境的同时，也 在消耗着大量的能源。更值得关注的是 人类在消耗大量能源的同时，也排出了 大量的温室气体，这给人类赖以生存的 自然环境带来了很大的威胁，人们越来 越意识到必须保护环境、节约能源消 耗，以减少温室气体的排放，才能有效 的控制气候变暖、保护自然环境。 我国是资源短缺的国家，能源不能 自给，我国的石油需求有＿半以上依靠 进口，紧缺的能源是制约我国经济发展 的主要矛盾，提倡节能减排是解决能源 短缺的有效途径，也是响应联合国哥本 哈根气候变化大会精神的政策。２００９年 底的联合国哥本哈根气候变化大会的召 开充分体现了节能减排、保护环境的重 要性和迫切性。 就目前来看，提倡建筑节能是缓解 我国能源紧缺矛盾、改善人民生活环 境、减轻温室气体的排放、实现可持Ｉ 续发展战略目标的关键工作。推广建 筑节能将是我国的长期政策。 加气混凝土砌块是一种轻质墙体材 料，具有良好的隔热性能，且有施工简１ 便、价格低等优点。在建筑工程填充墙 中使用加气混凝土砌块能有效地提高建 筑物的保温隔热效果，是目前应用最广 的建筑节能墙体材料，特别是框架结构 填充墙。但由于此种材料自身的物理性 能及施工因素的影响，墙体在施工后的 一定时间内常出现一些裂缝，其主要出 现在框架梁与填充墙之间的水平裂缝、 ５２ 柱边的垂直裂缝、沿砌体灰缝变化的 阶梯状裂缝以及窗台角的斜裂缝等 （如图ｌ～２）。多年来我在工作实践 和观察分析中积累了一些有关加气混凝 土砌块墙体裂缝产生的原因及预防措 施，现在就拿来和广大工程技术人员 一起探讨。 一、墙体裂缝形成的原因 根据成因最常见的裂缝可分为四 类。一是温度裂缝；二是干燥收缩裂缝， 简称干缩裂缝，以及由温度和千缩共同 产生的裂缝；三是设计构造造成的裂 缝；四是施工质量造成的裂缝。以上四 种情况最难以预防的是前两种。 １、温度裂缝：加气混凝土砌块与 钢筋混凝土的温度变形有显著差异，钢 筋混凝土的线膨胀系数ｒ＝１ ０～１ ４ Ｘ ｌ ０—６ｍｍ／ｍ－℃，而加气混凝土砌块 ‰ ０≮ ．．一０ 。ｌｌ＿ 露 鍪慧 一 ％嚣豢 ０ 藩镤势辫藏 辩簇 鬟慧 薹＃ 。 。， 。 ｍ０ １ｌ＿ ≯馨§ 的线膨胀系数ｒ＝８ Ｘ ｌ０ ｍｍ／ｍ・ 应力集中区，未采取合理的构造措 ℃，在温度变化时两者产生的变形不一 施。 致。它直接导致墙体与框架结构间由于 （３）、墙面开槽、开洞安装管线、 温度变形不一致而产生的裂缝，裂缝通 线盒及插座等，细部没有采取加强措 常发生在墙体与结构的交界面。另外由 施。 于日照及昼夜温差、室内外温差、季节 （４）、当有水接触墙面时未考虑防 性温差所产生的温度变化，而引起材料 排水、泛水及滴水等构造措施。 的热胀、冷缩。当约束条件下温度变形４、因砌筑施工质量造成裂缝的因 引起的温度应力足够大时，墙体就会产 素有： 生温度裂缝，此时裂缝通常发生在墙体 （１）、砌块缺棱掉角或对非标准砌 的中部的水平或垂直方向以及门窗洞边 块随意砍凿砌筑；使用龄期不足的砌 角处的斜裂缝等。 块；不同强度、不同批号的块材砌筑在 ２、干缩裂缝：对于加气砼砌块， 同一幅墙体上，由于砌块的批号不同其 随着含水量的降低，材料会产生较大的 干密度也不同，如果将不同批号的砌块 收缩变形。当变形量过大时，墙体自身 或不同强度等级的砌块混砌于同一道墙 就会被拉裂。这类变形产生的裂缝在墙 上，造成含水率不同或强度不同的块体 体上分布广、数量多、裂缝程度也比较 砌在一起产生不均匀变形，这种不均匀 严重。如墙体的垂直裂缝、阶梯形裂缝、 变形会使墙中部产生不规则裂缝。 窗台边斜裂缝、框架粱柱与填充墙之间 （２）、砌块上墙时含水量过大或雨 的裂缝。 期施工淋湿砌块，施工后墙体会因干燥 必须说明的是通常裂缝出现时， 收缩引起开裂。 往往是在上述两种原因的共同作用下形 （３）、未采用配套的专用砂浆。 成的。 （４）、砌块排列不合理，未按规定接 ３、因构造欠缺产生裂缝的因素 槎砌筑或通缝水平、竖缝厚薄不均且砂 有： 浆不饱满；砂浆的和易性、保水性能 （１）、由于框架结构的非承重砌块 差；日砌筑高度过大等也容易引起墙体 墙体是后填充的围护结构，在墙体过 收缩开裂。 长、过高时，未采取加强构造措施。 （５）、砂浆铺灰面过大，通常铺灰 （２）、门窗洞及预留洞的四角处是 长度不应大于７５ｃｍ，超长时砂浆易失 框絮结构粱
填充墙在框架结构设计中应注意的几个问题
填充墙在框架结构设计中应注意的几个问题
摘要：介绍了考虑填充墙影响的框架结构的现行计算方法，并对填充墙框架结构进行设计时提出了一些建议和加强措施，供设计人员参考。
关键词：填充墙、框架结构、短柱、薄弱层
1引言
一般，框架结构不可避免地会用到填充墙来进行房间的分割和外部的围护。根据《抗震规范（GB50011-2010）》[1]，定义砌体填充墙为非结构构件，在工程设计中，按照框架填充墙数量的多少来确定周期折减系数，通过适度增加地震作用来解决这个问题。事实上，框架填充墙结构抗震设防是个比较复杂的课题，在充分考虑砌体填充墙刚度的情况下，不同的结构平面、竖向刚度，都对整个结构有重要的影响。目前，框架结构设计时，都考虑将砌体填充墙折算为平面荷载来确定计算模型，而忽略了其间的刚度。这样，会导致结构分析结果与工程实际有很大的差别，在发生震害时，在有些情况下，会使结构偏于不安全。
2填充墙的影响
填充墙造成短柱剪切破坏
填充墙本身具有一定的刚度和承载力，地震作用下设置填充墙的框架结构的受力状态不同于未设置填充墙的框架结构，其区别之一是窗下填充墙对框架柱的侧向约束，使得框架柱的实际剪跨比减小，成为短柱。无窗下填充墙时，框架柱的剪跨比为Hn/h；有窗下填充墙时，框架柱的剪跨比为（Hn-Hw）/h；其中Hn为柱净高，Hw为窗下填充墙高度，h为框架柱受力方向截面高度。框架柱剪跨比的减小，一方面使得柱的抗侧刚度增大，相应地震力增大，另一方面小剪跨比框架柱的侧向变形能力小，容易形成脆性剪切破坏（如图1、图2）。
图1 楼梯间高窗形成极短柱破坏图2填充墙不到顶形成短柱剪切破坏
不同剪跨比的框架柱，在水平地震作用下的破坏特征不同，变形能力也有很大差别。剪跨比小于1.0的极短柱，会发生严重脆性剪切破坏，侧向变形能力约为1/500；剪跨比在1.0~2.0之间的短柱，则会发生脆性剪弯型破坏，其侧向变形能力约为1/250；剪跨比大于2.0的框架柱，当箍筋足够，则会在柱上、下端形成延性弯曲破坏，即塑性铰，其侧向变形能力较大，可达1/150~1/30。当因填充墙的不合理设置，使得同一楼层同时存在不同剪跨比的柱，短柱因抗侧刚度大，分配的地震剪力就大，同时其侧向变形能力小，容易发生剪切破坏。当由于填充墙的设置，使得框架柱形成短柱时，应按短柱确定其抗震受剪承载力，并采取相
