皮带机清扫器工作方式
皮带机清扫器工作方式
皮带机清扫器作为清扫装置，他可以清除残留的垃圾，有效保护了工作面上的整洁，关于他的工作方式文章做了详细介绍。
头部清扫器：头部清扫器用于皮带卸载滚筒回程皮带上面的清扫工作，该清扫器随皮带机配套，该清扫器配套有重锤涨紧或弹簧涨紧。数量：普通皮带机1道、强力皮带机2道，清扫介质：普通皮带机使用胶条、强力皮带机使用合金或聚氨酯。
中部清扫器：也用于清理皮带非工作面，使下皮带面粘的物料尽量少地传送到下部托辊及改向滚筒上去。安装位置：与皮带中部卸载点后方5米范围内，或皮带机机身（距离机头）2/3位置。数量：普通皮带机至少1道、强力皮带机至少2道，清扫介质：普通皮带机使用胶条、强力皮带机使用胶条或聚氨酯。Zy16
尾部空段清扫器：负责皮带机机尾前非工作面的清扫。数量：至少1道。清扫介质：普通皮带机使用胶条、强力皮带机使用胶条或聚氨酯。安装位置：机尾缓冲托辊架前方5米范围内。1、刮板的清扫面应与胶带接触，其接触后清扫覆盖面积覆盖不应小于皮带宽度85%；800mm皮带机清扫幅面宽度不低于680mm、1000mm皮带机清扫清扫幅面宽度不低于850mm、1200mm皮带机清扫清扫幅面宽度不低于1020mm。
2、清扫介质（胶条）厚度应不小于10mm，伸出固定框部分高度不小于20mm，固定框不能在皮带运行过程中磨带面。
3、V型清扫器应按照加工图进行加工（后附图）。使用槽钢作为皮带纵梁的皮带机应将清扫器使用螺栓或销轴固定在皮带机纵梁上。使用钢管作为皮带纵梁的皮带机应将清扫器使用扁铁将清扫器固定在皮带机纵梁上。
4、V型清扫器两端三角角铁架应使用细链条或钢丝绳作为保险绳进行单独固定，以避免矸石碰落拉入机尾滚筒。
5、使用三联滚作为底带托辊的皮带机，中部及机尾清扫器前后各1组托辊应更换为平直滚，以保证带面水平，确保清扫器与胶带接触面积，保证清扫效果。
6、发现清扫器卡入石块及铁丝后应及时清理，避免损伤皮带。
关于皮带机清扫器工作方式大家都清楚了吗？以上文章内容有我们中运智能皮带机清扫器生产厂家提供，如果想了解更多的信息，请多多关注我们的网站。

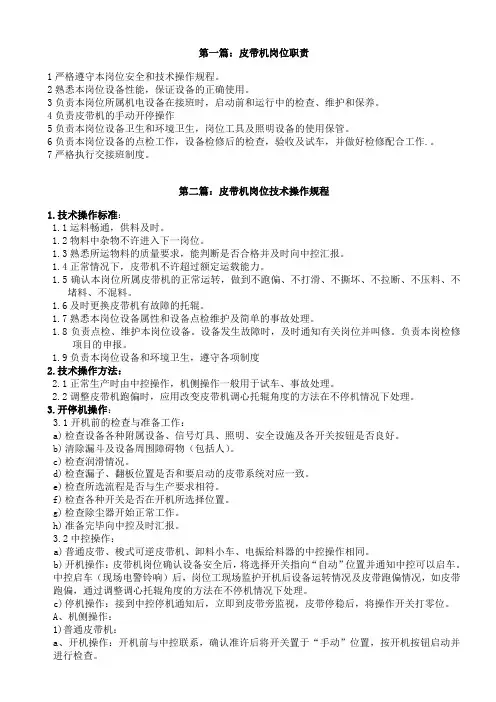

皮带机岗位三规一制
