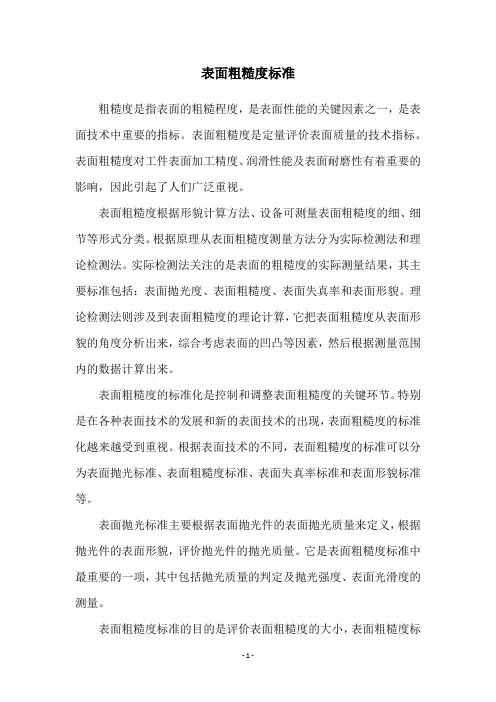

表面粗糙度标准粗糙度是指表面的粗糙程度，是表面性能的关键因素之一，是表面技术中重要的指标。
表面粗糙度是定量评价表面质量的技术指标。
表面粗糙度对工件表面加工精度、润滑性能及表面耐磨性有着重要的影响，因此引起了人们广泛重视。
表面粗糙度根据形貌计算方法、设备可测量表面粗糙度的细、细节等形式分类。
根据原理从表面粗糙度测量方法分为实际检测法和理论检测法。
实际检测法关注的是表面的粗糙度的实际测量结果，其主要标准包括：表面抛光度、表面粗糙度、表面失真率和表面形貌。
理论检测法则涉及到表面粗糙度的理论计算，它把表面粗糙度从表面形貌的角度分析出来，综合考虑表面的凹凸等因素，然后根据测量范围内的数据计算出来。
表面粗糙度的标准化是控制和调整表面粗糙度的关键环节。
特别是在各种表面技术的发展和新的表面技术的出现，表面粗糙度的标准化越来越受到重视。
根据表面技术的不同，表面粗糙度的标准可以分为表面抛光标准、表面粗糙度标准、表面失真率标准和表面形貌标准等。
表面抛光标准主要根据表面抛光件的表面抛光质量来定义，根据抛光件的表面形貌，评价抛光件的抛光质量。
它是表面粗糙度标准中最重要的一项，其中包括抛光质量的判定及抛光强度、表面光滑度的测量。
表面粗糙度标准的目的是评价表面粗糙度的大小，表面粗糙度标准的实施依赖于表面粗糙度测量仪器的可行性。
表面粗糙度的测量主要依靠抛光件的表面粗糙度、表面平滑度、表面弯曲度等多种参数，这些参数是表面粗糙度标准的主要指标。
表面失真率标准是根据表面失真率来进行评价表面技术质量的指标，失真率是表面粗糙度标准中最重要的指标，其实施依赖于表面失真率测量仪器的可行性。
由于表面失真率的测量技术比较复杂，失真率也是表面粗糙度标准中一项重要的指标，它可以衡量表面变形、抛光和锐度等基本特性。
表面形貌标准是指表面形貌的测量分析，探测表面形貌特征，并进行专业化计算和分析，反映出表面形貌状态和质量情况。
表面形貌分析仪器是表面粗糙度标准中必不可少的仪器，它可以探测表面凹凸形貌、曲线拟合、失真率等参数，可以用来分析表面的形貌、粗糙度和失真率。
玻璃表面粗糙度标准

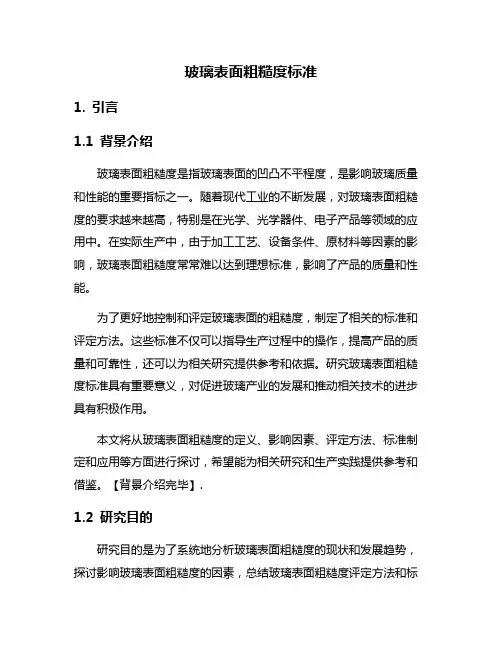

玻璃表面粗糙度标准1. 引言1.1 背景介绍玻璃表面粗糙度是指玻璃表面的凹凸不平程度，是影响玻璃质量和性能的重要指标之一。
随着现代工业的不断发展，对玻璃表面粗糙度的要求越来越高，特别是在光学、光学器件、电子产品等领域的应用中。
在实际生产中，由于加工工艺、设备条件、原材料等因素的影响，玻璃表面粗糙度常常难以达到理想标准，影响了产品的质量和性能。
为了更好地控制和评定玻璃表面的粗糙度，制定了相关的标准和评定方法。
这些标准不仅可以指导生产过程中的操作，提高产品的质量和可靠性，还可以为相关研究提供参考和依据。
研究玻璃表面粗糙度标准具有重要意义，对促进玻璃产业的发展和推动相关技术的进步具有积极作用。
本文将从玻璃表面粗糙度的定义、影响因素、评定方法、标准制定和应用等方面进行探讨，希望能为相关研究和生产实践提供参考和借鉴。
【背景介绍完毕】.1.2 研究目的研究目的是为了系统地分析玻璃表面粗糙度的现状和发展趋势，探讨影响玻璃表面粗糙度的因素，总结玻璃表面粗糙度评定方法和标准的制定历程，进一步探讨玻璃表面粗糙度标准在工程实践中的应用情况。
通过对玻璃表面粗糙度标准的研究与探讨，旨在为玻璃制造行业提供科学、规范的指导，推动玻璃质量的提升和行业的健康发展。
通过深入研究玻璃表面粗糙度标准的形成过程和应用情况，为相关领域的技术人员和研究学者提供经验借鉴，促进玻璃表面粗糙度标准的不断完善与更新。
通过本研究，还可为未来相关研究方向提供参考和启示，促进相关领域的发展和进步。
1.3 研究意义玻璃表面粗糙度在现代工业生产中扮演着重要角色，其研究意义体现在以下几个方面：玻璃表面粗糙度直接影响玻璃制品的质量和性能。
粗糙的表面容易引起表面缺陷，如划痕和破裂，降低了玻璃制品的强度和耐久性。
研究和控制玻璃表面粗糙度对于提高玻璃制品的质量至关重要。
研究玻璃表面粗糙度的意义在于提高玻璃制品的质量和性能，满足不同应用领域对玻璃制品表面质量的需求，推动玻璃工业的发展和创新。
表面粗糙度主要术语及定义
表面粗糙度仪(光洁度)的国家标准主要术语及定义表面粗糙度仪(光洁度)的国家标准主要术语及定义友情提示：时代公司作为“国家表面粗糙度标准”的起草和制定的重要成员之一，热诚欢迎尊敬的阁下共同学习探讨表面粗糙度的相关问题！本资料给出的参数符合GB/T3505-2000《产品几何技术规范表面结构轮廓法表面结构的述语、定义及参数》、符合GB/T6062-2002《产品几何量技术规范（GPS）表面结构轮廓法接触（触针）式仪器的标称特性》。
图一：放大n倍后的工件截面/表面粗糙度及轮廓：图二：各种加工方法能得到的表面光度：图三：常见的表面粗糙度仪的工件测量：表面粗糙度关键技术术语：(1)表面粗糙度：取样长度L取样长度是用于判断和测量表面粗糙度时所规定的一段基准线长度，它在轮廓总的走向上取样。
(2)表面粗糙度：评定长度Ln由于加工表面有着不同程度的不均匀性，为了充分合理地反映某一表面的粗糙度特性，规定在评定时所必须的一段表面长度，它包括一个或数个取样长度，称为评定长度Ln。
(3)表面粗糙度：轮廓中线（也有叫曲线平均线）M轮廓中线M是评定表面粗糙度数值的基准线。
评定参数及数值:国家规定表面粗糙度的参数由高度参数、间距参数和综合参数组成。
表面粗糙度高度参数共有三个:(1)轮廓算术平均偏差Ra ：在取样长度L内，轮廓偏距绝对值的算术平均值。
(2)微观不平度十点高度Rz在取样长度L内最大的轮廓峰高的平均值与五个最大的轮廓谷深的平均值之和。
(3)轮廓最大高度Ry在取样长度内，轮廓峰顶线和轮廓谷底线之间的距离。
表面粗糙度间距参数共有两个：(4)轮廓单峰平均间距S两相邻轮廓单峰的最高点在中线上的投影长度Si，称为轮廓单峰间距，在取样长度L内，轮廓单峰间距的平均值，就是轮廓单峰平均间距。
(5)轮廓微观不平度的平均间距Sm含有一个轮廓峰和相邻轮廓谷的一段中线长度Sm i，称轮廓微观不平间距。
表面粗糙度综合参数：(6)轮廓支承长度率t p轮廓支承长度率就是轮廓支承长度n p与取样长度L之比。
表面粗糙度的国家标准主要术语及定义
表面粗糙度的国家标准主要术语及定义1)表面粗糙度取样长度取样长度是用于判断和测量表面粗糙度时所规定的一段基准线长度，它在轮廓总的走向上取样。
(2)表面粗糙度评定长度Ln由于加工表面有着不同程度的不均匀性，为了充分合理地反映某一表面的粗糙度特性，规定在评定时所必须的一段表面长度，它包括一个或数个取样长度，称为评定长度Ln。
(3)表面粗糙度轮廓中线m轮廓中线m是评定表面粗糙度数值的基准线。
评定参数及数值国家规定表面粗糙度的参数由高度参数、间距参数和综合参数组成。
表面粗糙度高度参数共有三个:(1)轮廓算术平均偏差Ra在取样长度l内，轮廓偏距绝对值的算术平均值。
(2)微观不平度十点高度Rz在取样长度内最大的轮廓峰高的平均值与五个最大的轮廓谷深的平均值之和。
(3)轮廓最大高度Ry在取样长度内，轮廓峰顶线和轮廓谷底线之间的距离。
表面粗糙度间距参数共有两个：(4)轮廓单峰平均间距S两相邻轮廓单峰的最高点在中线上的投影长度Si，称为轮廓单峰间距，在取样长度内，轮廓单峰间距的平均值，就是轮廓单峰平均间距。
(5)轮廓微观不平度的平均间距Sm含有一个轮廓峰和相邻轮廓谷的一段中线长度Sm i，称轮廓微观不平间距。
表面粗糙度综合参数(6)轮廓支承长度率t p轮廓支承长度率就是轮廓支承长度n p与取样长度l之比。
表面粗糙度标准的提出和发展与工业生产技术的发展密切相关，它经历了由定性评定到定量评定两个阶段。
表面粗糙度对机器零件表面性能的影响从1918年开始首先受到注意，在飞机和飞机发动机设计中，由于要求用最少材料达到最大的强度，人们开始对加工表面的刀痕和刮痕对疲劳强度的影响加以研究。
但由于测量困难，当时没有定量数值上的评定要求，只是根据目测感觉来确定。
在20世纪20～30年代，世界上很多工业国家广泛采用三角符号(??)的组合来表示不同精度的加工表面。
为研究表面粗糙度对零件性能的影响和度量表面微观不平度的需要，从20年代末到30年代，德国、美国和英国等国的一些专家设计制作了轮廓记录仪、轮廓仪，同时也产生出了光切式显微镜和干涉显微镜等用光学方法来测量表面微观不平度的仪器，给从数值上定量评定表面粗糙度创造了条件。
