双面研磨机操作说明
深圳海德精密机械设备有限公司
1 双面研磨机操作说明
一、前言
非常感谢您选择海德系列双面研磨机。在使用之前仔细阅读此说明书，将有助于您快速的操作此设备，和快速的找到故障原因。当然了，在使用过程中，故障可能总是以各种原因出现，而本手册难免有纰漏，还请您给予谅解。在使用过程中，您可能有自己的想法，这可能是能够提高生产率，并且可能会减少故障的出现，提高设备稳定性和安全性的。基于此，您可以将这些想法记下来，并及时联系我们。只要是合理的，我们将竭进全力达到您的要求。
在设备运行之前，您需要在触摸屏上设定参数，之后才能运行，否则将出现各种问题。
下面要说明的就是在触摸屏上如何设置参数，如何对设备进行操作的，及如何对发现的故障快速进行解决的。
深圳海德精密机械设备有限公司
2
目 录
一、前言 ............................................................................................................................. 1
二、人身安全注意事项 ..................................................................................................... 3
2.1电气 ....................................................................................................................... 3
2.2开停机 ................................................................................................................... 3
2.3急停位置 ............................................................................................................... 3
三、双面研磨机如何上电 ................................................................................................. 3
四、如何快速操作双面研磨机 ......................................................................................... 6
4.1：设置运行参数 .................................................................................................... 6
4.2：运行双面研磨机 ................................................................................................ 8
4.21：自动运行 .................................................................................................. 8
4.22：手动运行 .................................................................................................. 8
五、其它画面说明 ............................................................................................................. 9
5.1：监控画面 ............................................................................................................ 9
5.2：产量记录画面 .................................................................................................. 10
5.3：操作说明画面 .................................................................................................. 10
5.4：告警记录画面 .................................................................................................. 11
六、故障及解决办法 ....................................................................................................... 12
深圳海德精密机械设备有限公司
3 二、人身安全注意事项
2.1电气
系统内使用了三相电源，有可能对人体造成危险。
系统在工作时需要非常小心。
a.定期检查接线端子是否接触良好。
b.如发现有损坏的电气元件，在修复或更换前要先隔离该元件。
c.检查电器箱密封是否良好以防进水。
d.只允许有资格的电气技术人员进行检修工作。
e.三相电动机处于工作状态时不可切断水泵上的电源线。
2.2开停机
开机前先检查系统总的电源、研磨液是否正常开启，停机后再关闭系统总的电源、研磨液，其他操作必须遵守开停机程序来保证工作人员的安全。
2.3急停位置
当机器出现异常紧急情况时，应立即按下急停按钮，以防造成人员不必要的伤亡。
急停位置在操作面板的左下方。
三、双面研磨机如何上电
3.1：本设备所使用电源为标准的3相5线制。请确保接入的电源没有缺项、断相、欠压。
3.2：请将机台上的负荷开关打至ON位置，如下图1所示：
图1 深圳海德精密机械设备有限公司
4
3.3：请确保电箱中的断路器打至ON位置，如下图2所示：
图2
3.4：请确保相序保护器亮绿灯，亮黄灯（请将三相电源的一项调换），亮红灯（三相电源中，至少有一项缺项）。
3.5：请确保面板的急停按钮没有被按下，如下图3所示:
断路器 相序保护器 深圳海德精密机械设备有限公司
5 图3
3.6：按下电源启动按钮，设备随即上电，电源指示灯也会点亮。
急停按钮 电源按钮及指示灯 深圳海德精密机械设备有限公司
6 四、如何快速操作双面研磨机
4.1：设置运行参数
图4
4.11：若需手动操作双面研磨机，请先在参数画面中设置好相应的参数，再在主画面中的手动参数设定区设置好手动参数，可参考图4中设置的参数。 注意：若你这时需要手动加压，请在磨盘和内齿轮启动之后，按下操作面板上的慢降摇杆，或者触摸屏上的慢降按钮4S钟，即可启动手动加压。
4.12：若需自动操作双面研磨机，请先在参数画面中设置好相应的参数，再在主画面中的自动参数设定区设置好自动参数，可参考图4中设置的参数。
注意：自动运行时，外齿轮和内齿轮以及压力将会随着自动参数区设置的时间段而改变。
4.13：请点击参数设置画面按钮，这时会弹出密码输入框，请输入密码2014，点击Ent，再次点击参数设置画面按钮，将进入参数设置画面（图5）。
深圳海德精密机械设备有限公司
7 图5
4.13.1:系统参数设定
磨盘减速比：指的是外齿轮电机的转速和底磨盘转速的一个比值。 内齿减速比：指的是内齿轮电机的转速和内齿转速的一个比值。
系统升级：此处请不要设置任何参数。
4.13.2：计算产量参数设定
选择加工盘数设定：，指的是加工的有多少个盘。
每盘加工数量设定：每盘有多少个数量。
4.13.3：运行参数设定
内齿轮相对磨盘延时时间：指的是外齿轮启动之后，延时多少秒再启动内齿轮。
水泵延时时间：指的是外齿轮启动之后，延时多少秒再启动水泵。
气缸至中限位时间：指的是气缸下降时到达中限位的时间。
气缸至下限位时间：指的是气缸下降时到达下限位的时间。
外齿轮上下传感器时间：指的是外齿轮上升下降至传感器的时间。 压力最大值动态设定：指的是校正的最大压力，单位Kg.
中至下限位时间：指的是气缸从中位感应器处至下限位感应器处的时间。
4.13.4：自动运行屏蔽选项
屏蔽气缸自动下降：指的是系统在自动运行时，若是在off状态时，当按下启动按钮时，气缸将自动下降。
屏蔽气缸自动上升：指的是系统在自动运行时，若是在off状态时，当加工完成时，气缸将自动上升。
屏蔽外齿轮电机：指的是系统在自动运行时，若是在off状态时，当按下启动按钮时，外齿轮将会自动运行。
屏蔽内齿轮电机：指的是系统在自动运行时，若是在off状态时，当按下启动按钮时，内齿轮将会自动运行。
屏蔽外齿轮升：指的是系统在自动运行时，若是在off状态时，当按下启动按钮时，外齿轮将会自动上升至上限位感应器。
研磨机操作指导书
XX有限公司
研磨机操作指导书
文 件 编 号：
制/修订部门：品保部
制/修订日期：
版 本/版 次：
页 数：共 4 页
表 单：共 0 份
修 订 记 录
修订日期 修订内容摘要 影响页次 版本/版次
核准 审查 制作
■品保课 ■品管课
■设备课 ■工程课
XX有限公司
文 件 名 称 研磨机操作指导书 制/修订日期
文 件 编 号 版本/版次 页 次 1/4
1. 目的：正确使用研磨机做导线研磨。
2. 权责：品保部。
3. 适用范围：适用于导线研磨。
4. 定义：无
5. 研磨机操作步骤：
5.1 材料、治具准备和材料配比：
5.1.1 准备以下材料和治具，具体详见下图：
5.1.2 粉未溶剂与液体溶剂按2：1比例进行配比，将溶剂放入搅拌杯里进行搅拌，搅拌成糊状即可。具体详见下图：
搅拌杯 凝固杯 勺子 搅拌棒 液体溶剂
粉未溶剂
导线样品
A．粉未溶剂 B．液体溶剂
C．搅拌
XX有限公司
5.1.3 溶剂搅拌好后倒入凝固杯内，稍凝固后将导线垂直插入溶剂中。凝固约10分钟，待导线固定牢固后，将已凝固的溶剂固体从凝固杯内取出，并将导线露出部分剪掉。具体详见下图：
5.2 研磨机操作说明：
5.2.1 打开研磨机电源开关前，先确认调节旋钮为最低状态，确认好后再打开电源开关，具体详见下图：
文 件 名 称 研磨机操作指导书 制/修订日期
文 件 编 号 版本/版次 页 次 2/4
A．将配比好的溶剂倒入凝固杯内
容 B．稍凝固后将导线垂直插入溶剂中
C．溶济固体
容 D．导线露出部分剪掉
电源开关 调节旋钮 显示屏
XX有限公司
5.2.2 打开接水装置。具体详见如下图：
研磨机操作规程
研磨机操作规程
1. 引言
研磨机是一种常见的机械设备，用于对工件进行研磨加工和表面抛光。为了确保操作的安全性和效率，制定本操作规程，明确研磨机的操作步骤和注意事项。
2. 安全操作规范
2.1 个人防护
在操作研磨机之前，必须佩戴下述个人防护装备：
• 头盔：保护头部免受意外伤害。
• 护目镜或面罩：防止颗粒物和碎屑进入眼睛，保护视力。
• 防护手套：防止手部受到磨损和烧伤。
• 防护耳塞或耳罩：减少噪音对听力的损害。
• 防护服：避免衣物被磨损粉尘污染。
2.2 安全操作步骤
遵循以下安全操作步骤以确保安全操作研磨机：
1. 在开始使用研磨机之前，确保研磨机处于工作状态，没有故障和损坏。
2. 仔细阅读并严格遵守研磨机的使用说明书。
3. 在操作研磨机之前，确保工作区域内没有杂物和障碍物。
4. 在操作研磨机之前，请确保已经熟悉并理解研磨机的各个部件和控制面板的功能。
5. 确保工件正确安装在研磨机上，并确保固定牢固。
6. 在启动研磨机之前，确保所有机械部件处于正常工作状态，特别是砂轮和其他研磨工具。
7. 在开始研磨之前，确保研磨机的保护罩和安全装置已经安装，并正确使用。
8. 在研磨过程中，不要用手接触砂轮和研磨工具，以免造成意外伤害。
9. 在研磨过程中，保持警惕并时刻注意研磨机的运行状况。
10. 在研磨机停止运行前，应等待砂轮完全停止，并确保研磨机的电源已关闭。
3. 研磨机的操作步骤
按照以下步骤操作研磨机： 1. 准备工作：佩戴个人防护装备，并确保工作区域干净整洁。
2. 开启研磨机：打开电源开关，并确保研磨机的各个部件正常运行。
3. 安装工件：将待加工的工件通过相应的夹具安装在研磨机上，并确保固定稳固。
4. 调整研磨参数：根据加工要求，调整研磨机的研磨参数，例如转速、进给速度等。
5. 启动研磨机：按下启动按钮，开始研磨。在研磨过程中，保持警惕，注意工件的状态和研磨机的运行状况。
研磨机和抛光机操作说明
研磨机和抛光机操作说明
步骤一：接通气管，打开电源。
步骤二：扭动急停开关，按下启动按钮，等设备参数显示出来，在按下研磨启动，让设备空转一次，看设备运行是否正常，在按下研磨停止。
步骤三：接通搅拌器电源，开关扳向上。
步骤四：把装夹好铁芯的夹具放到研磨盘上（有铁芯的一面与磨盘吻合）四个方向按下，看下是否有摇摆，有摇摆现象，说明有铁芯掉落，把掉落的铁芯取出来，再把夹具放回磨盘上，套上铁环。
步骤五：设定好研磨时间、转速、喷液时间、气压（如：时间为15min、转速为100r、喷液时间为5s/1s、气压为0.2Mpa）
步骤六：将喷射头对准磨盘，喷液设为自动，在按下研磨启动。
步骤七：到了设定的研磨时间，设备会发出嘀、嘀、嘀的声音，此时，按下研磨复位，设备停止运行。
步骤八：将铁环取出来，在把装有铁芯的夹具轻轻的拿起来，放到指定的工作台。
步骤九：清洗磨盘，先用清水清洗，在用吸水器把磨盘上的水痕吸干净，防止磨盘生锈。
步骤十：关机；1）先关闭停止按钮，在把急停按钮按下去。
2）把震动喷射仪器开关扳下来，电源插头拔掉。
3）关闭电源，拔掉气管。
研磨机使用的注意点 研磨机如何操作
第 1 页 共 9 页 研磨机使用的注意点 研磨机如何操作
研磨机应用在很多行业之中，但是有多少企业能够依照规章进行操作呢？是不是机器三天两头会显现一些故障呢？其实只要平常维护的时候注意一下，这些问题很大程度上都
研磨机应用在很多行业之中，但是有多少企业能够依照规章进行操作呢？是不是机器三天两头会显现一些故障呢？其实只要平常维护的时候注意一下，这些问题很大程度上都可以进行避开，下面给大家介绍一下研磨机使用时候的注意点：
1、上班前先检查电源线、开关按钮、降温循环水是否正常。
2、假如操作过程中有异常，先断电。
3、操作中应固定好储油桶，经免有油溢出。
4、四周环境确定得打扫好，以免有东西进入机器，致使它能停 第 2 页 共 9 页 止工作。
5、机器运转时，操作人员不要离开。
6、下班时先关闭机器，再进行其它操作。
组织研磨仪 高通量组织研磨仪 研磨仪 多样品组织研磨仪 冷冻研磨仪 超离心研磨仪
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：
第 3 页 共 9 页 等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
平板研磨机电机启动后，将动力传递于减速机，减速机轴端设有磨片基础座，两盘片之中置有试样，通过支承架力距比将它片的重量转换为试验所需要的压力，它片装入后
平板研磨机电机启动后，将动力传递于减速机，减速机轴端设有磨片基础座，两盘片之中置有试样，通过支承架力距比将它片的重量转换为试验所需要的压力，它片装入后即可工作。
平板研磨机技术参数：
使用电源：220V 50HZ
电机功率：750W
磨盘转数：约86r/min
设定数：0——999
研磨机操作规程完整版本
研磨机操作规程完整版本
1. 引言
研磨机是一种常用于物料研磨、研磨和混合的设备。为了确保操作的安全性和有效性，需要遵守以下操作规程。
2. 安全操作
- 在操作研磨机之前，工作人员应接受相关培训，并了解研磨机的操作原理和注意事项。
- 确保研磨机的工作环境干燥、整洁，并注意周围的安全隐患。
- 在操作研磨机时，工作人员应佩戴个人防护设备，包括护目镜、耳塞和防护手套。
- 在操作研磨机时，禁止穿着松散的衣物、长发等与机器部件接触。
- 操作过程中，严禁伸手进入机器内部或触摸研磨刀具。
3. 操作步骤
1. 将待研磨物料放入研磨机的物料中。
2. 打开研磨机的电源，并调整合适的工作参数，如转速和研磨时间。 3. 确保机器的所有安全装置和保护罩完好无损。
4. 按下启动按钮，开始研磨机的工作。
5. 在研磨过程中，观察物料的研磨情况，如有异常应立即停止操作。
6. 研磨结束后，关闭研磨机的电源，清理和维护机器。
4. 维护保养
- 定期清理研磨机的内部和外部，确保设备的正常运行。
- 定期检查研磨刀具的磨损情况，如有需要及时更换。
- 维护研磨机的润滑系统，保证机器的顺畅运转。
- 如发现设备故障或异常情况，应及时报修或寻求专业维修人员的帮助。
5. 总结
本操作规程详细介绍了研磨机的安全操作和维护保养步骤，希望能够帮助操作人员正确使用和维护研磨机，确保工作的安全高效进行。

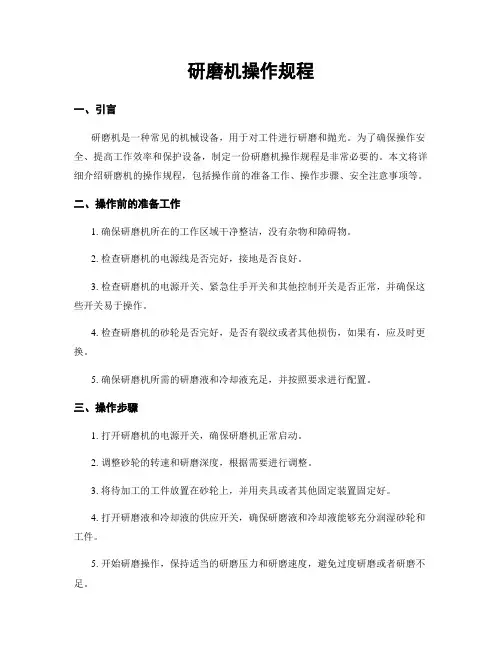

研磨机操作规程 2
研磨机操作规程
一、引言
研磨机是一种常见的机械设备，用于对工件进行研磨和抛光。为了确保操作安全、提高工作效率和保护设备，制定一份研磨机操作规程是非常必要的。本文将详细介绍研磨机的操作规程，包括操作前的准备工作、操作步骤、安全注意事项等。
二、操作前的准备工作
1. 确保研磨机所在的工作区域干净整洁，没有杂物和障碍物。
2. 检查研磨机的电源线是否完好，接地是否良好。
3. 检查研磨机的电源开关、紧急住手开关和其他控制开关是否正常，并确保这些开关易于操作。
4. 检查研磨机的砂轮是否完好，是否有裂纹或者其他损伤，如果有，应及时更换。
5. 确保研磨机所需的研磨液和冷却液充足，并按照要求进行配置。
三、操作步骤
1. 打开研磨机的电源开关，确保研磨机正常启动。
2. 调整砂轮的转速和研磨深度，根据需要进行调整。
3. 将待加工的工件放置在砂轮上，并用夹具或者其他固定装置固定好。
4. 打开研磨液和冷却液的供应开关，确保研磨液和冷却液能够充分润湿砂轮和工件。
5. 开始研磨操作，保持适当的研磨压力和研磨速度，避免过度研磨或者研磨不足。 6. 定期检查砂轮的磨损情况，如果砂轮磨损过大，应及时更换。
7. 在研磨过程中，定期清理研磨机和工作区域的切屑和粉尘，保持操作环境清洁。
8. 研磨完成后，关闭研磨液和冷却液的供应开关，关闭研磨机的电源开关。
四、安全注意事项
1. 操作人员应穿戴好防护设备，包括护目镜、防护手套、防护服等。
2. 在操作研磨机时，不得将手部或者其他身体部位挨近砂轮，以免发生意外伤害。
3. 操作人员应保持专注和集中注意力，不得在操作过程中分心或者进行其他无关的活动。
4. 在研磨机运转时，不得随意调整砂轮的转速或者研磨深度，必要时应停机后进行调整。
5. 在研磨机运转时，不得使用损坏或者磨损严重的砂轮，以免发生意外事故。
6. 研磨机操作结束后，应及时清理切屑和粉尘，防止积累导致设备故障或者安全隐患。
研磨机操作规程完整版
HEN system office room [HEN 16H-HENS2AHENS8Q8-HENH1688] 研磨机操作规程
1. 开机前，先将空压机的气压调至额定的压力，并检查上、下气压力 值是否合乎要求。（按使用说明书要求）
2. 取出上、下研磨盘间垫铁，放好研磨游星轮，反方向进行研磨，每 次为30分钟。
3. 按气压上升按钮，将上研磨盘升至高位，挂上保险环，将规定工件 准确地装在合适的游星轮定制孔里。
4. 取下保险环，将研磨盘降至工件上平面。根据工件高度，设置光电 尺标准，根据成品要求设置第一段和第二段控制点，检查调速是否0转 速，按运行按钮进行调速，先慢后快，大额定转速再开水泵进行研磨。
5. 均匀放好垫铁（放下上研磨盘，使上下研磨盘平整），清除空气滤 清器中水分，放尽上、下汽缸空气，切断电源。
6. 每班停车后，下班前，要将上下研磨盘表面附着的积屑清洗干净， 将中心轴加32#机械油，并清洁机床，齿轮，链轮。每周涂钙基润滑脂 一次。
研磨机操作规程 3
研磨机操作规程
一、引言
研磨机是一种常用的工业设备，用于加工和研磨各种材料。为了确保操作人员的安全和设备的正常运行，制定一套研磨机操作规程是非常必要的。本文将详细介绍研磨机的操作步骤、注意事项以及维护保养等内容，以确保操作人员能够准确、安全地操作研磨机。
二、操作步骤
1. 准备工作
a. 确保研磨机处于住手状态，并确认所有安全装置完好无损。
b. 检查研磨机的刀具和磨料是否符合要求，确保其质量和正确安装。
c. 确保工作区域干净整洁，没有杂物和障碍物。
2. 启动研磨机
a. 按下启动按钮，确保研磨机正常启动，并检查各部件的运行状态。
b. 根据需要调整研磨机的速度和进给量，确保其适应具体的加工要求。
3. 加工操作
a. 将待加工的材料放置在研磨机的工作台上，并根据需要进行固定。
b. 按照工艺要求，选择合适的刀具和磨料，并进行安装。
c. 调整研磨机的刀具位置和角度，确保其与材料的接触面适当。
d. 开始加工操作，根据需要调整进给量和研磨深度，确保加工效果。 e. 在加工过程中，及时观察研磨机的运行状态和加工效果，如有异常及时停机检查并处理。
4. 住手研磨机
a. 加工完成后，及时住手研磨机的运行。
b. 清理加工过程中产生的杂物和废料，确保工作区域干净整洁。
三、注意事项
1. 安全操作
a. 操作人员必须穿戴符合要求的个人防护装备，如安全帽、防护眼镜、防护手套等。
b. 操作人员必须严格按照操作规程进行操作，不得随意更改设备的参数和设置。
c. 在操作过程中，严禁将手指、手臂或者其他身体部位挨近研磨机的刀具和磨料。
2. 维护保养
a. 定期检查研磨机的各部件和安全装置，确保其正常运行。
b. 定期清理研磨机的工作台和废料采集装置，防止杂物堆积影响加工效果。
c. 定期对研磨机的刀具和磨料进行更换和修整，确保其质量和使用寿命。
双面磨板机操作保养规程
三阶文件/双面磨板作业指引
1 一、目的：
正确使用磨板机进行线路前磨板，阻焊前铜面磨板及金板清洗。保证板面及孔内无污渍、水渍、氧化等异物，正确使用维护设备，保持设备处于最佳状态。
二、范围：
干制程房专用磨板机的操作。
三、磨板机工作流程：
进板
酸洗（3%--5%H2SO4） 循环水洗
自来水洗 磨刷加摇摆 水洗 高压清水
高压水 市水洗 吸干 强风吹干 热风烘干 出板
四、开机准备工作
4.1、首先检查各水缸液位是否到最低水准线上，各水阀开关是否正常
4.2、每班开工前必须更换酸液重新加3%-5%硫酸水溶液（加硫酸时要戴胶手套先把自来水放到最低水位线下）然后，将硫酸（专用杯）缓缓到入水中，预防药水溅上皮肤，如有请及时用大量清水冲洗，严重立即送往医院。
4.3、打开电源开关
4.4、开启热风吹及加热开关，当温度升到90。C以上方可磨板。
4.5、磨板人员根据生产板之厚度调节磨刷至标准位置。 三阶文件/双面磨板作业指引
2 然后，取1.6MM厚的废板调整磨板磨痕。先开输送，将板运到磨刷正下方。关闭输送，开启磨刷8—10秒，关磨刷，开输送，依据此方法操作余下三个磨刷，保证出来的板两边宽度一至，宽度为1.0—1.5厘米，一般拉制调节10—12MM为宜。
4.6、水磨试验每日测试水膜皱裂时间≥15S。
4.7、水磨试验二取一块磨好的铜板，置于清水中。取出，观察铜板表面的清水是否平稳滑动，至于铜面清水有序破裂时即可生产。
4.8、磨锡板速度为2.2—2.7M／MIN，铜板2.5—3.0M／MIN，磨刷的调节板根据板材的厚度来决定（锡板磨刷电流为2.0—2.2之间，铜板磨刷电流为1.85—2.2之间）。
4.9、清洗金板时，要关闭酸洗缸、摇摆磨刷调松不与板面接触，防止金面擦花（磨刷的电流调节为0），开机工作时注意报警灯的状态，保证各项运转正常。
研磨机作业指引
文件名称 研磨机操作指引 文件编号 WI-SC-019 版本 B/0
制订部门 生产部 生效日期 2018-1-4 页次 1/1
批准 审核 编写
设备/工具/物料/资料清单
项次 名称 数量
人员 作业员 1人
设备 研磨机 1台
工具 铁套管 一个
工具
物料 周转胶盆 若个
物料 研磨石 若干
物料 半成品 若干
资料 研磨机操作指引 1份
作业说明 作业要求
1、作业人员按生产单准备好半成品物料及研磨物料； 1、生产前先确认所需的工具、物料、资料已齐备；
2、打开研磨机的窗口盖子，将容器内清理干净； 2、开机前操作员必须戴好眼罩、口罩、手套、静电服等防护措施方可进行作业；
3、按比例放入相应的产品和研磨石，盖好容器盖子； 3、研磨石与产品的比例为5:1为佳，研磨时间为30分钟-2小时，视产品而定；
4、拨动黑色开关，机器开始旋转研磨； 4、机器运转时严禁伸手触碰，必要时先停机，待器完全停止后方可进行操作；
5、研磨完成后，从容器内取出研磨好的产品进行清洗自检； 5、研磨完成后将产品与研磨石清洗后分开放置；
6、清洗后的合格品放入蓝色胶盘内； 6、每日下班前或完成工序后必须对机台做清洁保养；
