高压干熄焦锅炉爆管处理方法
仅供参考[整理] 安全管理文书
高压干熄焦锅炉爆管处理方法
日期：__________________
单位：__________________
第1 页共6 页
高压干熄焦锅炉爆管处理方法
宁钢干熄焦属于次高压锅炉，运行过程中出现锅炉管爆裂泄漏；本文主要对生产运行中出现锅炉爆管事故的处理方法、焊接堵头设计进行介绍。
宁钢255孔6m焦炉所配套的干熄焦装置规模为设计能力140t/h，额定生产蒸汽为80.5t/h，压力为9.5MPa，蒸汽温度540℃，按照压力高低分类属于次高压锅炉（5.4～9.8MPa,540℃）。
事故情况及方案选定
2012年7月，该干熄焦二次过热器过热蛇形管(￠45*4.5，材质)发生爆管事故，抢修预案启动，处理方案有两个：一是搭桥，即将过热蛇形管爆裂处切除600mm,然后搭接焊接一节新管；二是在对漏管采用堵管方式处理，堵管部位为爆裂舌形管管对应进、出口集箱（21920mm）的管连接孔内，用作专门的堵头焊接封堵。
对于采取哪个方案最有效，抢修应急小组根据宝钢一、二、三期干熄焦锅炉爆管处理的经验和统计数据进行了比较分析比较。
宝钢目前干熄焦设计能力75t/h,压力为4.5PMa,蒸汽温度450℃，属于中压锅炉（3.8～5.4MPa,450℃），最初爆管处理均采用搭桥和封堵两种方案，但搭桥管道在使用一年左右，普遍存在一个现象，那就是在在距搭桥焊缝大约100mm处原管道方向产生爆裂，而新连接的600mm管没有问题；取样进行金相分析表明，原管道材质及内壁腐蚀严重，导致材质强度下降。
而采用在集箱封堵方法，该处均未出现泄漏，保证了干熄焦锅炉的运行稳定，到干熄焦锅炉大修时进行整体更换时，对封堵焊接处取样进行金相分析，尽管集箱内有腐蚀，但在相同压力下集箱的壁厚远大于蛇形管壁厚，堵头焊缝整体强度能满足温度和压力要求。
结合
第 2 页共 6 页
宝钢的经验，以及宁钢的干熄焦锅里压力及设计温度高于宝钢的情况，决定使用集管封堵方案。
具体实施
2.1.堵头结构设计
集箱的规格为21920mm，集箱接管管孔内径为36，是设计压力
9.5MPa,因公称压力小于42MPa,堵头的计算厚度可以参照GB50316的受内压平盖公式6.5.2-1来计算。
堵头计算厚度tp=K1*（D1+2C）*〔Pc/(бt*)〕1/2
D1:堵塞孔内径,单位mm；
K1:与平盖有关的结构特征系数，根据GB50316查询取0.4；
C:厚度附加量之和，单位mm；根据材料腐蚀情况及负偏差，取1 бt：设计温度下，堵头材料的许用应力，Mpa；查询GB150材料12Cr1MoV，540℃，取许用应力59MPa；
Pc:设计压力，本锅炉为9.5MPa；
：与平盖结构有关的系数，按照GB50316查询取1.05；
经计算堵头计算厚度tp=5.9523mm；
根据GB50316公式6.5.2-2，堵头设计厚度
tpd=tp+C=5.9523+1=6.5923mm；也就是堵头满足使用的最小厚度；
根据计算数据，以及集箱壁厚，选择板厚为19mm，焊缝间隙2mm，坡口40度，堵头内壁按照集箱内径￠179机工出相贯线凹面。
2.2.热处理及焊接
根据母材化学成份、焊接性能、厚度、焊接接头的拘束程度、焊接方法、焊接综合环境的考虑预热。
集箱和堵头的材质为12Cr1MoV，其属珠光体耐热钢，焊接前对焊件进行预热；本次抢修因现场位置及环境条
第 3 页共 6 页
件所限，所以采用氧气乙炔火焰预热，用烤枪将封堵口中心200mm范围内缓慢加热至250-350℃，用红外线测温仪进行检测。
焊接采用全氩弧焊，焊丝采用H08CrMoVA,直径2mm，焊接电流120A；氩气流量为10-15L/min；焊接时控制线能量400J/mm；;层间温度小于300℃。
焊接前用内圆磨光机将集管堵头口打磨直至露出金属光泽，确保无油油渍、铁锈、水分、氧化物等。
焊接完成后，采用火焰高温加热回火，回火温度为700-750℃，回火范围为堵口中心200mm范围内，检测仪器采用红外线测温仪。
温度缓慢加热到设计温度后，立即采用陶瓷纤维保温材料将焊缝和近焊缝区域1米范围内覆盖保温，保温厚度200mm，使焊缝缓慢冷却至室温。
焊缝检测采用作色探伤和超声波探伤。
探伤合格后用系统锅炉给水泵逐步加压，试验压力为工作压力
10MPa，试验介质为软水，试验前将集箱表面擦干，以方便漏点检查。
具体操作按《锅炉系统水压试验方案》执行。
先升压至1MPA保压，对焊接修复部位进行检查，并进入锅炉内部再次检查，确认是否还有泄漏点。
检查完成后如果发现泄漏，按前述方案继续处理，如果没有泄漏，则升压继续进行试验，直到升至10MPa工作压力保压30分钟，观察压降情况。
如果压降太快，则泄压到10kgf/cm2保压，继续查找漏点并处理，直到全部漏点处理完成，确认无泄漏后封闭所有人孔门。
该堵漏区投入运行后近两年，漏点无次泄露。
2013年5月CDQ锅炉省煤器管道也损坏的现象，材质20G，也采用堵管方案，运行堵漏区及附近无泄漏。
3.1.干熄焦锅炉爆管处理方法，从处理效果来看，集箱堵头塞堵的方法操作方便，效果良好，能较好的保障生产运行；省煤器管道损坏、
第 4 页共 6 页
蒸发区管损坏、过热器的爆管应急抢修时均可使用该方法。
3.2.堵管方法属于损失受热面的方法，所以当省煤器泄漏根数超过20%时，会影响排烟温度及给水温度，使锅炉的正常操作参数偏移，这时应停炉整体更换。
蒸发区堵管，对翅片蒸发区而言，若破损仅有一根（一排）管或二根（二排）管，采用堵管方法，但要注意堵管必须准确无误，若受热面破损三排以上，需要全部或局部更换受热面；对光管受热面而言，破损三排以下，采用进出口堵管处理，三排以上必须停炉全部更换。
过热器采用堵管法时，只允许一排管束。
若有二排管束连续爆管，应停炉大修更换管束。
第 5 页共 6 页
仅供参考[整理] 安全管理文书
整理范文，仅供参考！
日期：__________________
单位：__________________
第6 页共6 页。
高压干熄焦锅炉爆管处理方法范本
高压干熄焦锅炉爆管处理方法范本一、爆管原因分析高压干熄焦锅炉爆管是指锅炉受到一定的压力冲击或瞬间过大的温度变化等因素，导致锅炉管道的破裂。
爆管的原因主要有以下几种：1. 超压：锅炉内部压力超过了允许的标准压力，可能是由于运行参数设定错误、过载运行或设备故障等原因导致。
2. 过热：锅炉管道受到过高的温度影响，导致管道材料变形、膨胀或开裂。
3. 锅炉水位异常：锅炉水位过低或过高，可能会引发超压或倒吸故障。
4. 设计缺陷：锅炉本身设计上存在缺陷或使用材料不合理，导致强度不足或管道连接处出现问题。
5. 运行不规范：操作不当、检修不及时或锅炉维护不到位等原因，导致管道内部积垢严重，增加了管道的阻力，使得管道压力升高。
二、爆管处理方法当出现高压干熄焦锅炉爆管时，需要迅速采取措施处理，确保人员和设备的安全。
下面给出一个处理方法范本供参考：1. 紧急停炉：首先，操作人员应立即关闭给水阀、燃料阀和空气阀等供应系统，切断燃料和空气的供应，关闭点火和燃烧器系统。
2. 降低压力：操作人员需要迅速打开放汽阀或排放管道的阀门，释放锅炉内部的过压气体，使锅炉内压力迅速降低到安全范围内。
3. 分析原因：在处理事故的同时，需要及时进行原因分析，找出导致爆管的原因，并记录下来，以便后续的维修和改进。
4. 维修和更换：根据爆管原因分析的结果，进行相应的维修和更换工作，对受损的管道进行修复或更换，确保锅炉的正常运行。
5. 清洗和检查：维修结束后，操作人员应对锅炉进行全面的清洗和检查工作，清除管道内部的积垢和杂质，确保管道通畅，并检查管道连接是否紧固牢固。
6. 安全防范：为了预防类似事故再次发生，操作人员应加强锅炉的日常运行和维护管理，严格遵守操作规程，定期检查锅炉设备，确保安全稳定运行。
以上是针对高压干熄焦锅炉爆管的处理方法范本，具体处理应根据实际情况进行灵活调整。
在处理过程中，一定要确保人员和设备的安全，并及时采取措施进行原因分析和维修，以避免类似事故再次发生。
2024年高压干熄焦锅炉爆管处理方法(三篇)
2024年高压干熄焦锅炉爆管处理方法宁钢干熄焦属于次高压锅炉，运行过程中出现锅炉管爆裂泄漏；本文主要对生产运行中出现锅炉爆管事故的处理方法、焊接堵头设计进行介绍。
宁钢255孔6m焦炉所配套的干熄焦装置规模为设计能力140t/h，额定生产蒸汽为80.5t/h，压力为9.5MPa，蒸汽温度540℃，按照压力高低分类属于次高压锅炉（5.4～9.8MPa,540℃）。
事故情况及方案选定xx年7月，该干熄焦二次过热器过热蛇形管(￠45x4.5，材质)发生爆管事故，抢修预案启动，处理方案有两个：一是搭桥，即将过热蛇形管爆裂处切除600mm,然后搭接焊接一节新管；二是在对漏管采用堵管方式处理，堵管部位为爆裂舌形管管对应进、出口集箱（21920mm）的管连接孔内，用作专门的堵头焊接封堵。
对于采取哪个方案最有效，抢修应急小组根据宝钢一、二、三期干熄焦锅炉爆管处理的经验和统计数据进行了比较分析比较。
宝钢目前干熄焦设计能力75t/h,压力为4.5PMa,蒸汽温度450℃，属于中压锅炉（3.8～5.4MPa,450℃），最初爆管处理均采用搭桥和封堵两种方案，但搭桥管道在使用一年左右，普遍存在一个现象，那就是在在距搭桥焊缝大约100mm处原管道方向产生爆裂，而新连接的600mm管没有问题；取样进行金相分析表明，原管道材质及内壁腐蚀严重，导致材质强度下降。
而采用在集箱封堵方法，该处均未出现泄漏，保证了干熄焦锅炉的运行稳定，到干熄焦锅炉大修时进行整体更换时，对封堵焊接处取样进行金相分析，尽管集箱内有腐蚀，但在相同压力下集箱的壁厚远大于蛇形管壁厚，堵头焊缝整体强度能满足温度和压力要求。
结合宝钢的经验，以及宁钢的干熄焦锅里压力及设计温度高于宝钢的情况，决定使用集管封堵方案。
具体实施2.1.堵头结构设计集箱的规格为21920mm，集箱接管管孔内径为36，是设计压力9.5MPa,因公称压力小于42MPa,堵头的计算厚度可以参照GB50316的受内压平盖公式6.5.2-1来计算。
高压干熄焦锅炉爆管处理方法范文（二篇）
高压干熄焦锅炉爆管处理方法范文高压干熄焦锅炉爆管是一种常见的安全隐患，一旦发生，可能会造成严重的后果。
对于这种情况，我们需要采取及时有效的处理方法，以确保人员安全和设备正常运行。
本文将详细介绍高压干熄焦锅炉爆管的处理方法。
1. 爆管后的应急处置当高压干熄焦锅炉爆管发生时，首先需要进行应急处置。
具体步骤如下：(1)立即停止供水和燃料供应，关闭锅炉主要设备的进口阀门，切断燃气、燃油和供电。
(2)启动紧急排污装置，迅速将锅炉内的水排空，以减小爆管后的压力和温度。
(3)及时通知相关人员，并按照应急预案做好人员撤离工作，确保人员的安全。
2. 处理爆管原因爆管发生后，需要仔细分析造成爆管的原因，以便采取相应的措施解决问题。
常见的爆管原因有以下几种：(1)超负荷运行：如果锅炉超过了设计负荷运行，可能会导致管道承受不了过高的压力，从而导致爆管。
(2)水质问题：锅炉内水质不合格，如水垢、铁锈等杂质过多，会导致管道内结垢，增加了管道的阻力，容易引发爆管。
(3)焦化问题：锅炉内的燃料长时间未进行清理，会形成焦化物，堵塞管道，增加了管道的压力，容易引发爆管。
(4)操作不当：不良的操作习惯，如燃烧控制不准确、排污不及时等，会导致锅炉内压力和温度异常升高，从而导致爆管。
针对以上原因，我们应该采取相应措施来解决问题。
例如，加强对锅炉的运行监测，确保在正常负荷范围内运行；定期对锅炉进行水质检测和补充水处理，保证水质合格；定期进行锅炉冷凝水排放，避免结垢产生；定期清理锅炉内的焦化物，保持管道畅通；加强操作培训，提高操作人员的技术水平，确保正确操作。
3. 恢复和维修工作处理完爆管原因后，需要进行恢复和维修工作，确保设备的正常运行。
具体步骤如下：(1)清理爆管现场，清除爆管残留物，确保安全。
(2)对受损管道进行修复或更换，使用符合标准的材料和设备进行安装。
(3)检查锅炉主要设备的完整性和功能性，如水位计、压力表、温度计等，确保其正常运行。
高压干熄焦锅炉爆管处理方法

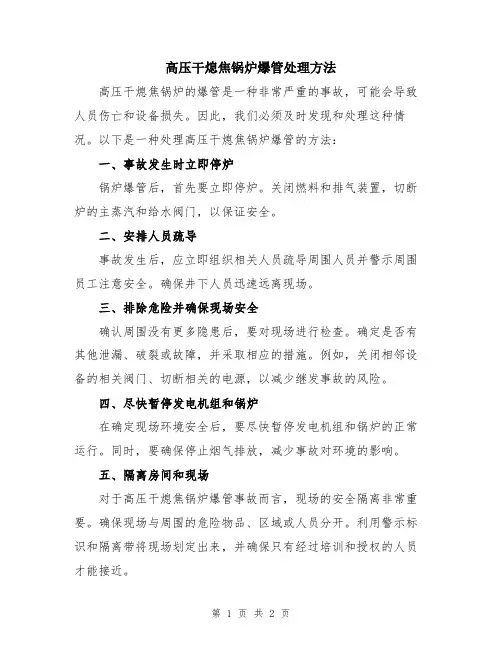

高压干熄焦锅炉爆管处理方法高压干熄焦锅炉的爆管是一种非常严重的事故，可能会导致人员伤亡和设备损失。
因此，我们必须及时发现和处理这种情况。
以下是一种处理高压干熄焦锅炉爆管的方法：一、事故发生时立即停炉锅炉爆管后，首先要立即停炉。
关闭燃料和排气装置，切断炉的主蒸汽和给水阀门，以保证安全。
二、安排人员疏导事故发生后，应立即组织相关人员疏导周围人员并警示周围员工注意安全。
确保井下人员迅速远离现场。
三、排除危险并确保现场安全确认周围没有更多隐患后，要对现场进行检查。
确定是否有其他泄漏、破裂或故障，并采取相应的措施。
例如，关闭相邻设备的相关阀门、切断相关的电源，以减少继发事故的风险。
四、尽快暂停发电机组和锅炉在确定现场环境安全后，要尽快暂停发电机组和锅炉的正常运行。
同时，要确保停止烟气排放，减少事故对环境的影响。
五、隔离房间和现场对于高压干熄焦锅炉爆管事故而言，现场的安全隔离非常重要。
确保现场与周围的危险物品、区域或人员分开。
利用警示标识和隔离带将现场划定出来，并确保只有经过培训和授权的人员才能接近。
六、进行事故调查和分析事故发生后，必须开展详细的调查和分析工作，确定爆管的原因和责任。
这有助于预防类似事故再次发生，并采取相应的措施来改进设备和操作。
七、修复或更换受损部件针对爆管损坏的部件，需要进行及时的修复或更换。
要确保使用合适的材料和工艺进行修复，并严格按照相关标准和规范进行操作。
八、设立预警机制为了防止类似事故再次发生，需要建立预警机制。
可以配备安全监测设备，对锅炉的压力、温度等参数进行实时监测，并设置相应的安全警报和报警装置。
九、加强安全培训和操作规程事故发生后，必须对相关人员进行安全培训，并建立完善的操作规程。
通过加强对操作人员的技能培训和安全意识教育，可以有效提高设备的安全运行水平。
总之，处理高压干熄焦锅炉爆管是一个非常复杂和危险的过程。
我们必须严格按照相关的安全操作规程和标准进行处理，并加强事故调查和预防工作，以确保人员安全和设备的正常运行。
2024年高压干熄焦锅炉爆管处理方法
____年高压干熄焦锅炉爆管处理方法引言：高压干熄焦锅炉是一种常见的工业设备，用于将焦炭进行热解和干燥。
然而，在使用过程中，由于各种原因，锅炉管道可能发生爆管的情况，特别是在高压干熄焦锅炉中，这种情况尤为严重。
本文将介绍____年高压干熄焦锅炉爆管的处理方法。
一、事故原因分析1.1 物料质量问题在高压干熄焦锅炉中，物料质量是一个很重要的因素。
如果物料质量不合格，比如含有过多的灰分或硫分等杂质，会使锅炉产生过高的烟道温度，导致管道爆管。
1.2 操作不当操作不当也是导致高压干熄焦锅炉爆管的原因之一。
比如，燃烧过程中没有及时调整燃料供给量，导致炉内压力过高，进一步引发爆管事故。
1.3 设备老化随着锅炉使用时间的增加，设备老化也成为一个导致爆管的原因。
管道腐蚀或结垢严重，会导致管道疏通不畅，进而造成爆管。
二、爆管处理方法2.1 隔离关停一旦发生爆管事故，首先应立即隔离爆管部位，并关闭锅炉。
这是为了防止事故的扩大和人员的伤亡。
同时，通过关闭锅炉，可以停止燃烧过程，避免进一步加剧事故。
2.2 清理管道在隔离关停后，应对管道进行清理。
首先要将管道内的残留液体排空，然后使用专业设备或人工对管道进行检修和清理，以确认其他管道是否存在潜在问题。
2.3 更换管道如果发现管道存在严重损坏或老化问题，需要及时更换管道。
在更换管道时，应选用具有良好耐腐蚀性和高耐压性能的材料，以确保管道的安全运行。
2.4 检查其他设备在处理爆管事故后，还应对其他设备进行检查和维护，以防止类似事故再次发生。
具体的措施包括检查阀门的开关情况、检查燃烧器的状况、检查冷却水系统等。
2.5 安全培训在事故处理完成后，需要对相关人员进行安全培训。
培训内容包括高压干熄焦锅炉的操作规程、事故预防措施、紧急处理方法等，以提高人员的安全意识和应急能力。
结论：高压干熄焦锅炉爆管是一种严重的事故，可能导致人员伤亡和设备损坏。
因此，在日常使用中，要加强物料质量管理，避免操作不当，定期检查设备状况。
[干熄焦,爆管,锅炉]干熄焦锅炉爆管的危害与防护分析
![[干熄焦,爆管,锅炉]干熄焦锅炉爆管的危害与防护分析](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/4d6ff8a0a417866fb94a8e1d.webp)
干熄焦锅炉爆管的危害与防护分析干熄焦锅炉是一种特殊的余热锅炉, 是干熄焦系统的重要组成部分。
锅炉爆管属于生产中的重大事故, 因为爆管漏出的水和汽随循环气体进入干熄炉与红焦发生水煤气反应, 造成循环气体中 H2和CO 含量急剧上升,如果不采取措施,还会发生恶性爆炸事故。
1 爆管的现象及原因锅炉发生爆管事故时一般会出现以下现象:(1)管路破裂时有严重的响声;(2)锅炉给水流量出现异常且大于蒸汽流量;(3)蒸汽压力明显下降;(4)循环气体中 H2和 CO 含量迅速升高;(5)锅炉水位瞬时升高;(6)预存室压力调节管路出口有蒸汽冒出;(7)干熄炉预存段压力大幅度波动。
锅炉发生爆管的主要原因如下。
(1)锅炉安装上的缺陷或者焊接质量造成的隐患。
(2)锅炉炉管材质问题。
由于局部材质存在缺陷,造成炉管内壁腐蚀后变薄而发生爆管, 因此对锅炉炉管的材质要求较高。
(3)外部循环气体的腐蚀。
省煤器处的露点腐蚀或焦粉对炉管的磨损, 这也是发生爆管的重要原因之一,省煤器部位是锅炉爆管的隐患之处。
(4)水击破坏。
因操作不当引起汽水系统水锤冲击, 使受压元件受到强大的附加应力作用而引起突然爆管。
(5)锅炉供水水质不良造成炉管结垢受热超温而破损;或锅炉水压试验次数过多,时间过长造成隐患。
(6)锅炉入口温度过高,二次过热器出口蒸汽压力过高,安全阀动作失灵造成超压爆管。
2 爆管的处理(1)确定锅炉爆管后应紧急停炉,开始降温降压,这时需注意水位变化,不要让锅炉亏水。
(2)采用充入 N2 的方法控制循环气体可燃成分,防止循环气体中可燃成分超标而引起爆炸等恶性事故。
操作人员不要靠近锅炉防爆口区域 ,以免伤人。
(3)中控室人员要注意控制和调节各点的温度和压力,防止事故恶化。
(4)缓慢降低排焦量、循环风量，同时将锅炉入口温度降低至 600℃以下。
(5)锅炉汽包水位、主蒸汽温度、除氧器水位改用手动控制。
(6)当锅炉入口温度降低到 600℃以下后，停止空气导入，将循环风机前后充氮阀打开。
干熄焦锅炉爆管、满水、缺水、汽水共腾、停仪表风故障处理程序及方法
干熄焦锅炉爆管、满水、缺水、汽水共腾、停仪表风故障处理程序及方法一、锅炉爆管处理程序及方法：1、调整循环风量100000Nm3/h，排焦量控制在40~50t/h。
2、风机前后进行N2吹入。
3、干熄炉焦炭排到斜道以下，停止排焦，旋转密封阀及振动给料器停止工作，N2顶压吹入。
4、确认干熄炉内无红焦后停循环风机（从观察孔和炉盖处确认），关闭所有消防栓，预存室压力调节阀关闭，炉顶放散阀开度为25%。
5、锅炉按降温降压曲线进行，汽包压力控制在3.0Mpa以下（用主蒸汽放散阀调节）。
6、当主蒸汽温度低于350℃时，关闭减温水。
7、当汽包压力低于除氧器给水泵出口压力时，进行套水作业，直接用除氧器给水泵给锅炉上水，停止锅炉给水泵。
8、进入锅炉检查及作业条件：①、红焦熄灭。
②、汽包压力为0。
③、锅炉人孔全开。
④、CO＜50ppm，O2＞18%。
⑤、所有N2吹入全关。
⑥、一次除尘器紧急放散阀打开。
⑦、24V照明电源。
9、锅炉内漏点处理完毕后，进行水压试验，试验压力为工作压力，即5.3Mpa，确认无泄露后封闭所有人孔门。
10、投红焦进行烘炉。
二、锅炉满水的处理程序及方法：1、当锅炉汽压及给水压力正常，而汽包水位超过正常值时，应采取以下措施：①、验证汽包水位计指示的正确性，必要时冲洗水位计。
②、若因给水自动调节失灵而造成水位升高时，应手动关小调节阀，减少给水。
③、当调节阀不能控制水位时，应关小手动给水阀，或采用旁路手动给锅炉上水。
④、若水位继续升高，应开启事故放水阀。
2、经上述处理后，汽包水位仍继续上升，应根据情况加大放水量，汽温下降应立即开过热器及蒸汽管道各处疏水阀。
3、如汽包水位超过警戒水位时，应向车间、调度中心汇报，并立即采取如下措施：①、立即停止锅炉机组运行，停止循环风机运行。
②、停止向锅炉上水。
③、关闭主蒸汽遮断阀及旁路阀，开主蒸汽放散阀。
④、加强锅炉放水，并密切注意汽包水位计上部可见水位的出现。
三、锅炉缺水的处理程序及方法：1、水位降低时，应立即校对水位计，经判断确实缺水，解列自动，手动加大给水，迅速恢复正常水位。
干熄焦锅炉“四管”爆管的主要原因及预防爆管的主要措施
干熄焦锅炉“四管”爆管的主要原因及预防爆管的主要措施摘要：干熄焦锅炉在干熄焦时具有回收能源、产生蒸汽、冷却再利用的功能，干熄焦锅炉是干熄焦装置中的关键部件，其安全与否直接影响到干熄焦装置的正常使用和操作和维修工人的生命安全。
通过对干熄焦“四管”爆管的原因进行了深入的分析，并提出了相应的对策和建议，为防止“四管”爆管发生提供了有益的借鉴。
关键词：干熄焦；爆管事故；措施以及预防；1.干熄焦余热锅炉的工作原理干熄焦余热锅炉是一种受压受热的装置，它吸收了红焦显热的热量，与脱盐去氧的纯水进行热交换，生成预定的参数（温度、压力）和质量的蒸汽，然后将其输送到热使用者，其工作寿命对干熄焦的安全运行有着重要的影响。
干熄焦是一种利用惰性气体对红焦进行冷却的熄焦工艺，与湿熄焦相比，干熄焦在节能、环保、改善焦炭品质等方面具有显著的优越性。
干熄焦余热锅炉是一种以惰性气体对焦碳进行冷却，将其吸收的惰性气体输送到锅炉，然后通过循环风机进入干熄炉进行循环，干法熄焦装置在节能降耗、降低成本、降低环境污染、保证焦炭品质方面有很大的优势。
作为干熄焦焦炭生产工艺中根本的节能设备，干熄焦余热锅炉的根本作用是冷却循环气体，产生蒸汽。
2.干熄焦余热锅炉爆管的危害2.1干熄焦余热锅炉锅炉炉内爆管的危害1)爆管泄漏的水蒸气随着循环气体进入干熄炉，与红焦发生水气反应，使循环气体中的H2、CO浓度迅速升高，若不及时处理，将导致严重的爆炸；2)如果是在锅炉炉膛中爆炸，那么汽水会直接冲刷附近的管壁，造成管道的磨损；干熄焦的余热锅炉，在出现一次泄漏或爆管的情况下，必须先调整干熄焦的产量，然后再对锅炉进行降压，但在这个过程中，爆炸产生的高温高压水和蒸汽会对周围的炉管造成很大的损伤，造成其他炉管的损坏，形成恶性循环，扩大故障范围，甚至会影响到余热锅炉的寿命；3)对炉膛负压有一定的影响，炉压上升会对烟气的正常流向产生影响，严重的甚至会造成锅炉的自动停机；4)蒸汽和水不断流失、喷出，影响汽包的调整，严重时会造成水位下降，造成锅炉自动停机；5)蒸气和水流失造成的资源损失；6)调整对锅炉效率和蒸汽温度和排烟温度的影响。
干熄焦余热锅炉受热面常见爆管机理及预防
干 熄 焦 余热 锅 炉 受 热面 常 见爆 管 的 机理 ， 提 出相 应爆 管 的预 防 建议 与大 家 共 勉 ， 同时分 析一起 爆 管实例 ， 绍 爆 管分 析步 骤 。 介
１ 锅 炉 爆管 机理 分 类及 爆 口特 征 ．
爆 管 机 理 可 以 归 纳 为 以 下 六 大 类 ２ １
裂 ；． ３ 形成 腐 蚀坑 。 气 侧 腐 蚀 ：１ 表 面 全 面 腐 蚀 ； ． 扩 ． ２有
散层 ； ． ３ 无龟 裂 。 冲 蚀 ：１表 面 有 马蹄 状 、 ． 弧坑 状粗 糙 面：． ２ 局部 有 空腔 ， 且表 面 粗糙 ； ． ３ 无龟 裂 。 疲 劳 ： 仅有 一条 晶问裂 纹 。
余 热 锅 炉 ２ １ ． ０ ３ １
５
干熄焦 余热锅炉 受热 面常 见 爆管机理及预 防
杭 州锅炉集团股份有限公司 刘东方
摘
要 本 文针对 干熄焦佘 热锅 炉受热面常见爆 管进行 分析 ， 阐明机理 ， 出 提
相应预 防措 施 ， 并通过一起 实例解析爆 管原 因， 同时介绍爆管 的分析步骤。
过 热器 管 造 成 磨损 。 响 焦碳 粒 子 磨损 各 因 影 素对 磨 损 的关系 可用 下 式表 示
Ｔ＝ｃ Ｙ・Ｕ ・ ｏ ｋ ／ ・ ｗ３ｔ ｇ ｍ
式中 ： 卜
管壁 表 面 的金 属磨 损量
ｃ —— 考 虑 焦 碳 粒 子 磨 损 的系 数 ， 焦 与
碳粒 子性 质及 管 束 结构物 性 有 关 。 广 焦碳 粒 子撞 击 管壁 的机 会 率 ， 与 粒子 受 的惯性 及 气流 阻力有 关 。
ｕ —烟 气 中的焦 碳粒 子 质量 浓度 。 —
ｒ 卜 焦 碳 粒子 的流 速 （ 气 流速 ） 烟 被 磨损 的积 累 时问
高压干熄焦锅炉爆管处理方法
高压干熄焦锅炉爆管处理方法高压干熄焦锅炉爆管是锅炉运行中常见的问题之一，一旦发生爆管，不仅会造成设备损坏，还可能产生严重的安全事故。
因此，需要及时采取有效的处理方法，以保障锅炉的正常运行和工作人员的安全。
下面将介绍高压干熄焦锅炉爆管的处理方法，以供参考。
1.紧急停机与撤离在发生爆管的瞬间，首先需要立即进行紧急停机，切断供水和燃烧系统的供给。
同时，要通过紧急疏散程序，将工作人员安全撤离现场，确保其人身安全。
2.保护现场与停机检查在确保现场安全后，应当对爆管现场进行保护，避免二次事故的发生。
同时，将附近的锅炉停机，进行全面检查，查明原因。
可以通过检查管道、阀门、燃烧系统、水位表等部分，找出导致爆管的具体原因。
3.处理爆管处处理爆管处是为了确保现场安全和恢复设备正常运行的关键步骤。
首先，应将液体冷却剂排放到安全储存装置中，待温度和压力降至安全范围后，开始清理爆管处的冷渣。
注意，处理爆管处应由经验丰富的工作人员进行操作，并采取安全防护措施，防止二次爆炸的发生。
4.找出爆管原因并加以改善通过对爆管现场的检查和分析，找出导致爆管的具体原因，可以是设备设计、制造、操作、维护等方面的问题。
然后，应针对性地进行改善和调整，以提高设备的可靠性和安全性。
5.修复或更换爆管部位对于受损的管道或管件，需要及时修复或更换。
修复时，要确保修补工艺和材料的质量，以保证修复后的管道与原管道的性能相当。
对于严重受损无法修复的情况，必须更换新的管道或管件，确保设备的正常运行。
6.检查和调整相关系统爆管事件结束后，应对整个系统进行全面检查和调整。
检查锅炉的水处理系统、燃烧系统、控制系统等部分，确保其正常运行。
如果发现其他问题，必须及时解决，以防止再次发生爆管。
7.加强安全意识和培训爆管事件发生后，要总结经验教训，加强员工的安全意识和培训。
提高员工对设备运行状态的监测、预警和处理能力，提高员工的应急处理能力和安全意识。
通过定期的安全培训和演练，提高整个团队的安全素质。
