移动通信基站单管塔(景观系列塔)制造技术规范书
- 1 – 移动网络浙江省分公司网络建设部编制 移动通信基站单管塔（景观系列塔）制造技术规范书
二〇〇九年五月
1. 基本要求
1.1单管塔质量应达到《钢结构工程施工质量验收规范》GB50205-2001的要求。
1.2管塔的制造必须按施工图指定的规范和要求施工。
1.3在设计资料和文件中使用的单位应是公制单位,温度用摄氏度.
1.4计量器具必须持有检定合格证,对不合格或超过周检期限的计量器具一律禁止使用.以保证量值传递准确、可靠。
1.5所有零件均实行工序检验，上道工序经自检，互检合格后，才能进入下道工序加工。
1.6必须使用符合要求的设备，焊工等特殊工种须持证上岗。
1.7根据规定要求对产品进行检验，有完整的检验记录资料，并具有可追溯性。
1.8所有构件均需热镀锌，杜绝流黄现象。
2. 钢材
2.1单管塔制作所用钢材，应具有质量证明书，并应符合设计要求，制造过程中钢材规格、材质的代用，也必须事先征得设计同意，并办理书面手续。
2.2单管塔制作所用钢材，应按规定抽样，进行化学成分及机械性能检测，并出具合格的检验报告。
2.3原材料表面无锈蚀，无麻点或划痕，其深度不得大于该钢材厚度
- 2 – 移动网络浙江省分公司网络建设部编制 负偏差植的一半。不得使用有断口或分层、裂缝等缺陷的材料。
3．焊条
3.1手工电弧焊所用焊条,应符合GB5117-95的要求。
3.2二氧化碳气体保护焊焊丝规格为CHS50-6,焊丝直径为φ1.2mm。
3.3自动埋弧焊焊丝规格为H08A，焊丝直径为φ4.0mm焊剂规格为F4A2-H08A粒度0.45-1.66mm(40-12目)
4．焊接
4.1焊缝等级为二级，焊热镀锌的锌层质量应按GB/T13912-92的锌层质量要求，焊缝需采用超声波探伤。
4.2焊接每节筒体内壁直焊缝应使用小型埋弧焊机打底焊接，底部需充分焊透。焊接后若出现气孔、裂纹等缺陷，则先用碳弧气刨机刨除，清除刨渣后再用手工电弧焊补焊，并清除焊渣，凸出处用磨光机磨平，焊缝允许余高为0-3mm。
4.3焊接每节筒体外壁直焊缝采用自动埋弧焊机焊接,焊接前先用碳弧气刨机刨出坡口，刨口宽度约8-10mm，深度为t-2（t为板厚）刨除后需清除刨渣等杂物后，方可焊接，外壁直缝焊接要求与6.2相同。
5．矫圆
管节矫圆采用卷板机成形矫圆,矫圆后的筒体圆度允许偏差为2mm。
6接管
6.1先将整段筒体逐节试接，每两节管段对接口错边允许偏差为t/10（t为筒体壁厚）整体直线度允许偏差为L/1500，整段筒体总长度允许偏差为+2L/1000（L：筒体长度）
- 3 – 移动网络浙江省分公司网络建设部编制 6.2试接后筒体环缝处间隙为0-2mm。用手工电弧焊点焊，底部需焊透，并清除焊渣。
7．管段环向焊缝焊接
7.1 管段内壁的环向焊缝用手工电弧焊打底焊接，底部需充分焊透，焊接后若出现气孔、裂纹等缺陷，则先用碳弧气刨机刨除，清除刨渣后再用手工电弧焊补焊，并清除焊渣，凸出处用磨光机磨平，焊缝允许余高为0-3mm。
7.2 管段外壁的环向焊缝，采用自动埋弧焊机焊接，焊接前先用碳弧气刨机刨出坡口，刨口宽度约8-10mm，深度为t-2（t为板厚）刨除后需清除刨渣等杂物方可焊接，焊接要求与9.1相同。
8．拼接法兰盘
8.1单管塔法兰盘与筒体的连接方式采用焊接，焊接前两段筒体先试接，用两只圆柱定位销将上段筒体下法兰与下段筒体上法兰定位，再用螺栓拧紧。然后先将一只法兰盘与筒体点装固定，同时点装加强板时，加强板的位置应在两螺栓孔的中心线上。必须先点装呈“十”字形中心线上的四块，然后再对称点装其余各加强板。两段筒体整体直线度允许偏差为L/1500（L：两段筒体总长）。两法兰盘结合的贴合率应大于70%且最大间隙不得超过0.3mm，法兰盘对口错边应小于2mm，并在法兰盘内边缘做好明显标记。
8.2法兰盘焊接。法兰盘与筒体外壁环缝采用自动埋弧焊焊接，法兰盘与筒体内壁环缝，加强板与法兰盘。筒体内壁焊接采用手工电弧焊焊接。加强板的焊接顺序同点装相同。焊接高度应达到设计要求，不
- 4 – 移动网络浙江省分公司网络建设部编制 小于相互焊接件中的薄件厚度。
9．试组装检验
9.1单管塔在制作完工后，必须进行整体试组装，试组装应严格按照本公司试组装操作规程，整体直线度允许偏差为L/1500（L：整塔长度），各段法兰盘结合面贴合率应大于70%且最大间隙不得超过０.3mm，法兰盘对口错边应小于2mm，法兰盘联接螺栓通过率达到100%，试组装过程中应认真做好记录，并且注意工作安全。
9.2人行作业爬梯和馈线架应符合设计尺寸，与塔体紧固连接并作防腐处理，钢楼梯踏步应平整倾斜误差≤±2mm。
10．热镀锌
10.1热镀锌的锌层质量应按GB/T13912-92的锌层质量要求
10.2镀锌附着量和锌层厚度：镀件厚度小于5mm时，锌附着量应不低于460g/m2，即锌层厚度应不低于65um。镀锌厚度大于或等于5mm时，锌附着量应不低于610g/m2 ，即锌层厚度应不低于86um。
10.3严格控制浸锌过程的构件热变形，每根构件的长度伸缩量≤ι/1500，弯曲变形≤ι/1500。（ι-构件长度）。
10.4单管塔在热镀锌后必须再进行整体试组装来检验构件变形是否超差，变形超差处需进行矫正，经矫正合格后方可进入下道工序。
11．喷漆（另附）
12．包装发运
12.1单管塔包装应分段包装，内用塑料薄膜捆扎牢固，外用编织草垫绑扎，以避免在运输时相互滑动，破坏油漆层。
- 5 – 移动网络浙江省分公司网络建设部编制 12.2单管塔装车及卸车吊运时，应采取合适的起吊方法，避免刮划、碰撞等现象影响产品外观质量。
12.3单管塔交货应以每一基站配套交运，交付时应有包装清单，产品出厂合格证及安装图纸。
13.单管塔制造必须满足下列国家标准。
标准附表：
序号 标准号 标准名称
1 GB50205-2001 《钢结构工程施工质量验收规范》
CECS 80:2006 《塔桅钢结构施工及验收规程》
YD/T 5132-2005 《移动通信工程钢塔桅结构验收规范》
2 GB700-2006 《碳素结构钢》
3 GB/T1591-2008 《低合金高强度结构钢》
4 GB9787-88 《热轧等边角钢尺寸、外形、重量及允许偏差》
5 GB709-2006 《热轧钢板和钢带的尺寸、外形、重量及允许偏差》
6 GB/T5117-1995 《碳钢焊条》
7 GB/T5118-1995 《低合金钢钢焊条》
8 GB11345-89 《钢焊缝超声波探伤方法和分级》
塔桅要求
1 / 5
第四章塔桅标准
4.1强制要求
4.1.1移动通信自立塔（高度大于20米）的塔基设计前必须进行岩土工程勘察。
4.1.2在已有建筑物上加建移动通信工程塔桅结构时，8米以上塔桅结构物必须经技术鉴定或设计许可，确保建筑物的安全。
4.1.3未经技术鉴定或设计许可，不得改变移动通信工程塔桅结构的用途和使用环境。
4.1.4所有构件均应进行热浸锌防腐，现场焊接部分应采用有效的防腐措施。
4.2塔桅标准
4.2.1移动通信塔桅和基础应以国家标准GB50068-2001《建筑结构可靠度设计统一标准》为准则，执行和引用以下技术规范：
1．GB50135-2006《高耸结构设计规范》；
2．GB50009-2001《建筑结构荷载规范》；
3．GB50017-2003《钢结构设计规范》；
4．GB50011-2001《建筑抗震设计规范》；
5．GB50007-2002《建筑地基基础设计规范》；
6．YD/T5131-2005《移动通信工程钢塔桅结构设计规范》；
4.2.2塔桅高度和桅杆的位置应符合施工图设计文件要求。
4.2.3主要焊逢质量、贴合率、螺栓质量符合工艺要求。
4.2.4铁塔基础位置正确，基础混凝土浇注平直、无蜂窝、无裂缝、不露筋，外粉刷光洁。
2 / 5
4.2.5地脚螺栓的安装应符合施工图设计的要求，并做外露部分做防锈处理。
4.2.6铁塔铁件尺寸正确，符合施工图设计要求。
4.2.7铁塔结构部件正确安装，连接件正确紧固安装，符合施工图设计要求。
4.2.8天线固定杆应垂直安装，并且稳固结实。
4.2.10塔柱法兰螺栓必须用双螺母锁紧。
4.2.11螺栓穿入方向应一致朝外且合理，螺栓拧紧后外露丝扣不小于2~3扣。
4.2.12铁塔、桅杆的爬梯设置防小孩攀爬措施，并在明显位置悬挂或涂刷通信标志和“通信设备、严禁攀登”的警告标志牌。
4.2.13桅杆高于4米宜安装脚梯和角铁，便于维护和馈线卡子的固定。
角钢塔技术规范要求
附件一
角钢塔技术要求 一、
1.1. 铁塔生产技术要求
本次铁塔委托设计院组织设计，铁塔加工、镀锌和安装应按设计要求执
行。非设计允许不得自行进行钢材的拼接和焊接。
1.2. 铁塔制造技术要求：生产前应以设计图纸确定的基准为依据进行放样。
所有构件加工精度，除设计图纸中特殊注明外，均应符合国家相关规范，具体
标准如下：
1) 中华人民共和国《工程建设标准强制性条文》（房屋建筑部分）
2) 《建筑结构荷载规范》GB50009-2012
3) 《建筑抗震设计规范》GB50011-2010（2016 年版）
4) 《高耸结构设计规范》GB50135-2006
5) 《钢结构设计规范》GB50017-2003
6) 《移动通信工程钢塔桅结构设计规范》YD-T 5131-2005
7) 《钢结构单管塔通信技术规程》CECS 236:2008
8) 《通信局（站）防雷与接地工程设计规范》GB50689-2011
9) 《移动通信工程钢塔桅结构验收规范》YD-T 5132-2005
10) 《塔桅钢结构施工及验收规程》CECS 80:2006
11) 《钢结构工程施工质量验收规范》GB 50205-2001
12) 《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》GB/T
13912- 2002
13) 《建筑地基基础设计规范》 GB50007-2011
14) 《混凝土结构设计规范》GB50010-2010
15) 《钢筋焊接及验收规程》GJ18-2003
16) 《钢结构高强度螺栓连接技术规程》JGJ82-2011
17) 《钢结构焊接规范》GB50661-2011
18) 《非合金钢及细晶粒钢焊条》GB/T5117-2012
19) 《热强钢焊条》GB/T5118-2012
20) 《建筑外表面用热反射隔热涂料》 JC／T 1040-2007
1) 《建筑结构可靠度设计统一标准》 GB50068-2001 22) 《建筑桩基技术规范》JGJ94-2008
移动通信基站建设创新方案(3篇)
移动通信基站建设创新方案
高风压区域共享铁塔改造创新方案
一、创新背景
在无线通信技术不断发展的历程中，基站建设中必不可少的通信铁塔产品的种类也在不断增加，主要包括单管塔、景观塔、美化塔、仿生塔、美化天线、四角塔、三角塔、四管塔、三管塔、拉线塔、围笼、增高架等。从___世纪___年代中期到现在，随着移动通信技术的不断发展，无线通信用户规模不断增大，需要建设大量的无线通信基站。
在___年代中期到___年代中期，这段时期移动通信技术主要采用第一代通信信技术模拟制式，中国国内无线电话用户数量较少，当时基站建设主要集中在城镇中，铁塔类型主要为四角铁塔，高度一般在60~___米左右（有些塔体可利用基站所在大楼的高度，建设在大楼顶部），基站覆盖范围一般在10~___公里左右。
在___年代末至现在，随着数字电子技术的发展，从第二代移动通信技术2g开始，特别中国3g、4g网络的全面建设，成为中国无线通信事业发展的黄金期。无线通信用户数量不断增加，为了满足客户的无线通信需求。需要新增加基站或对原有基站进行扩容、改造。由于此时的用户数量多、密度增大，基站建设过程中天线挂高要求降低下来，一般在___米~___米左右较多。新建的基站的铁塔主要以角钢塔为主，同时在城镇建站过程中可以利用基站所在大楼的高度，在大楼顶部建设拉线桅杆、楼顶抱杆、围笼增高架等塔桅。有些基站可以直在在原有铁塔上面增加平台或天线抱杆，来满足基站天线设备___的要求。
在中国无线通信事业发展初期，运营商基站建设采用了大量的角钢塔类产品，这类产品主要优点就是搬运方便，适合各类型场景建站。缺点是：占地面积大，造型单一，影响美观。近几年，租地难、建站难等问题，时常困扰着各运营商。特别是城市区域覆盖，由于城市人口密集、话务量大，需要建设的基站数量更多。基站建设就要解决占地面积大、造型不美观等问题，于是就出现了圆锥形单管塔产品，单管塔产品的特点就是：占地面积小，一般占在3~___平方米，是原来同高度角钢塔占地面积的1/10左右，而且单管塔产品采用内爬式设计，___、调试时更加方便，安全。后期根据基站建设的需求，为了适应不同场景的基站建设，
通信铁塔架设作业安全标准与安装要求
中国联通安徽省分公司
通信铁塔架设作业安全标准与安装要求
第一部分：安全标准
一、杆塔施工一般安全规定
1．组立杆塔应设置安全区域，确定安全监护人。
2．非施工人员不得进入作业区。
3．组立铁塔时，应及时拧紧塔腿地脚螺栓，其垫片规格必须符合设计规定。
4．组立杆塔过程中，吊件垂直下方严禁有人。
5．作业现场除必要的施工人员外，其他人员应离开杆塔高度的1.2倍距离以外。
6．在受力钢丝绳的内角侧严禁有人。
7．使用卧式地锚时，地锚套引出方向应开挖马道，马道与受力方向应一致。
8．不得利用树木或外露岩石作牵引或制动等主要受力锚桩。
9．组立的杆塔不得用临时拉线过夜；需要过夜时，应对临时拉线采取安全措施。
10．临时拉线必须在永久拉线、拆除一根临时拉线的做法。
11．高速杆塔倾斜或弯曲时，应根据需要增设临时拉线；杆塔上有人时，不得调整临时拉线。
12．拆除受力构件必须事先采取补强措施。
二、爆破安全
1．炸药和雷管应分别运输、携带和存放，严禁和易燃物放在一起，并应有专人保管。运输中雷管应有防振措施。携带雷管时，必须将引线短路。电雷管与电池不得由同一人携带。雷雨天不应携带电雷管，并应停止爆破作业。在强电场附近不得使用电雷管。
2．爆破人员应经过专门培训。爆破工作应有专人指挥。
3．运送和装填炸药时，不得使炸药受到强烈冲击挤压，严禁使用金属物体往炮眼内推送炸药，应使用木棒轻轻捣实。
4．电雷管的接线和点火起爆必须由同一人进行。火雷管的导火索长度应能保证点火人离开危险区范围。点火者于点燃导火索后应立即离开危险区。
5．爆破基坑应根据土壤性质、药量、爆破方法等规定危险区。一般钻孔闷炮危险区半径应为50M；土坑开花炮危险区半径应为100M；石坑危险区半径应为200M；裸露药包爆破的危险区半径不小于300M。
6．如用深孔爆破加大药力时，应按具体情况扩大危险范围。
7．爆破现场的工作人员都应戴安全帽。准备起爆时，除点导火索的人以外，都必须离开危险区进行隐蔽。

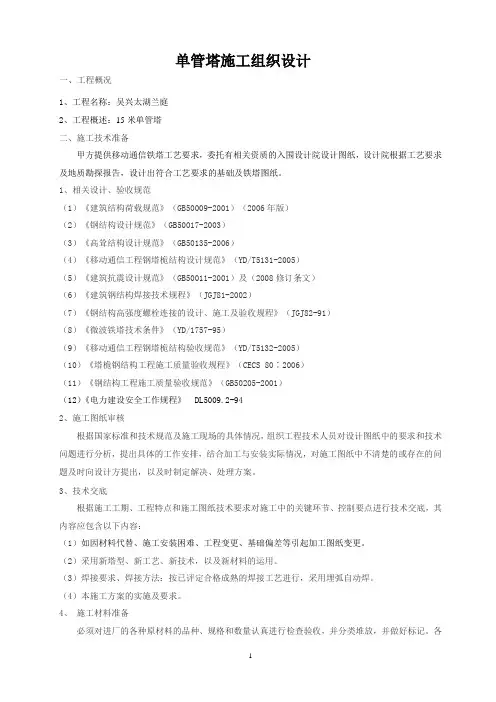

单管塔施工组织设计-单根抱杆施工
1 单管塔施工组织设计
一、工程概况
1、工程名称：吴兴太湖兰庭
2、工程概述：15米单管塔
二、施工技术准备
甲方提供移动通信铁塔工艺要求，委托有相关资质的入围设计院设计图纸，设计院根据工艺要求及地质勘探报告，设计出符合工艺要求的基础及铁塔图纸。
1、相关设计、验收规范
（1）《建筑结构荷载规范》（GB50009-2001）（2006年版）
（2）《钢结构设计规范》（GB50017-2003）
（3）《高耸结构设计规范》（GB50135-2006）
（4）《移动通信工程钢塔桅结构设计规范》（YD/T5131-2005）
（5）《建筑抗震设计规范》（GB50011-2001）及（2008修订条文）
（6）《建筑钢结构焊接技术规程》（JGJ81-2002）
（7）《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91）
（8）《微波铁塔技术条件》（YD/1757-95）
（9）《移动通信工程钢塔桅结构验收规范》（YD/T5132-2005）
（10）《塔桅钢结构工程施工质量验收规程》（CECS 80∶2006）
（11）《钢结构工程施工质量验收规范》（GB50205-2001）
（12）《电力建设安全工作规程》 DL5009.2-94
2、施工图纸审核
根据国家标准和技术规范及施工现场的具体情况，组织工程技术人员对设计图纸中的要求和技术问题进行分析，提出具体的工作安排，结合加工与安装实际情况，对施工图纸中不清楚的或存在的问题及时向设计方提出，以及时制定解决、处理方案。
3、技术交底
根据施工工期、工程特点和施工图纸技术要求对施工中的关键环节、控制要点进行技术交底，其内容应包含以下内容：
（1）如因材料代替、施工安装困难、工程变更、基础偏差等引起加工图纸变更。
（2）采用新塔型、新工艺、新技术，以及新材料的运用。
（3）焊接要求、焊接方法：按已评定合格成熟的焊接工艺进行，采用埋弧自动焊。
(完整word版)移动通信工程基站建设工艺要求
(完整word版)移动通信工程基站建设工艺要求
一、基站选址要求
1. 远离大功率电磁扰乱或强脉冲扰乱（雷达站、广播电台、电视台等）
2. 和高压线的水平距离一定大于 20 米
3. 一定远离储存易燃、易爆的库房、公司和加油站，距离 >20 米
4. 和高速公路国道线的隔绝距离大于50 米
5. 考虑站址及四周的防洪、塌方、滑坡、断层、开山等要素
6. 尽可能避开少儿院、医院
7. 避开在沼泽、湖、塘和河沟等凹地，以防止造成巨额配套投资
8. 话务量不高的地区（如人口稀少地域和公路） ，尽量利用地形优势 (如小山头、山坡等 )，避开阻拦，尽量扩大覆盖面和覆盖路段
9. 中等发达乡镇地域，考虑各扇区话务量的平衡，减少不用要的增设基站
10. 防止选择在宽阔水面和十字街口转角的建筑上； 市里相邻基站的地点应防止形成正四边形，以防止形成“乒乓效应”
11. 尽量考虑市电和传输线路引入、 施工进出道路的方便， 以及保护挪动油机车进出的便利
12. 室外的信号的接收电平要求，城镇等密集城区的路面信号 98%地区不小于 -75dBm，乡
村、平原等地区的路面信号 95%地区不小于 -80 dBm
13. 基站的征地面积控制在 100 平方米左右
14. 市里基站的天线高度依据状况取 30～ 45 m ，市里 G 网站距要求大于 400 m，市里 C 网
站距要求 400~600 m 。有条件时天线高度尽量靠上限（ 45m）
15. 郊区基站高度依据覆盖需要取 45～ 60 m。郊区基站站距也应严格控制，依据设计需要确立，在保证覆盖、容量需要的前提下不实行小划分裂，尽可能减少建站的数目
16. 租用机房时尽量选择地点、构造、高度切合设计规定的设站条件。租用房的面积宜在
15 平方米以上，层高大于 2.8 米，承重不小于 600Kg/m2 或依据设备要求。关于宏基
塔桅制安装与维护规范
世纪富士通公司塔桅安装和维护制度
为了进一步加强塔桅的安装、验收和在保修期内的售后服务规范管理，特制订以下条例要求各部门严格执行。
一、安装规范
1.0目的
为规范塔桅钢结构工程施工及验收中的管理,做到安全施工、确保质量。
2.0适用范围
适用于全省各市分公司移动通信基站铁塔桅杆，根据通信基站铁塔桅杆形式多样的特点，适用于角钢塔、单管塔、仿生塔、拉线塔及桅杆等钢结构建筑物。
3.0职责
3.1移动网络省分公司网络建设部负责工程施工的宏观控制，对各市分公司的工程进度、质量和投资进行监督、检查和考核。
3.2各市分公司负责施工前的准备，施工过程中的质量、进度、投资控制管理。
4.0塔桅钢结构的安装
4.1安装的一般规定
4.1.1塔桅钢结构的安装程序必须确保结构的稳定性和不致永久性变型。
4.1.2安装前按照明细表知排列图（或编导图）检对进场院的构件、查验质量证明书和设计更改文件，工厂预装的大型构件在现场组装时，应根据预组装的合格记录进行，严禁强组装。
4.1.3塔桅钢结构的安装应具备下列条件：
（1）设计文件齐备且已会审通过。
（2）基础工程已验收。
（3）构件齐全，质量合格，并有明细表、产品质量证明书及预组装记录。
（4）塔桅钢结构试验的方法，应按设计要求和专门规范的规定进行。如焊缝强度试验、螺栓拉力试验等。
（5）未经设计同意，严禁在塔桅钢结构主要受力杆件上焊接悬挂物和卡具。
（6）工程的上、下道工序交接，必须有监理人员的验收和签证后才能继续下一道工程的施工。
4.2基础
4.2.1构件安装前，必须取得基础验收的合格资料（塔基隐蔽工程、塔脚跨距、对角线尺寸和水平标高等）。
4.2.2安装前，应根据基础验收资料复核各项数据，并标注在基础表面上，塔脚地脚螺栓位置，法兰支承面的偏差应符合下表规定：（支撑面、支座和地脚螺栓的允许偏差）
项 目 允许偏差
7——(移动通信基站辐射检测培训)基站常见塔型辨别
电信基站常见塔型基础知识
一、 通信塔结构分类
钢塔桅从型钢材料的类型上通常分为如下几类：
1、 角钢塔
主材及腹杆主要采用角钢制作的铁塔。根据截面变数不同有三角塔、四角塔、五角塔、六角塔、八角塔。通信最常用的为四角塔和三角塔
2、 钢管塔
主材采用钢管，斜材等采用角钢或者钢管制作的铁塔，根据截面形状分类同角钢塔，通信使用最多的是三管塔和四管塔
3、 单管塔（独管塔）
整个塔身采用单根大直径钢管制作的悬臂式构筑物
4、 桅杆或拉线塔
由中央立柱和纤绳（或拉索）构成的高耸钢结构。
二、 常见塔型
1、 塔型区分小窍门
a．角钢塔与钢管塔的区别：角钢塔是角钢(三角钢)；管塔是管状钢,圆管钢
b．桅杆与塔的区别：通常20m以下的为杆，20m以上的为塔；屋面的为杆，地面的为塔。
c．增高架为格构式的高耸钢结构，高度一般不是太高（10m—20m），截面一般为正多边形截面。地面的为地面增高架，屋面的为屋面增高架。
2、塔型图解
具体塔形图解见下表：
序号 名称 照片 定义 主要特点 常规高度
1 单管塔 单管塔是以单根大直径锥形钢管为主体结构的自立式高耸钢结构，塔身横截面可以加工成圆形和正多边形两类，塔段间采用插接链接成整体 插接单管塔塔身横截面一般为正12边到正16边形，爬梯有内外爬之分，爬梯设在塔身外部或塔身内部外面 40m、45m、50m
2 三管塔 三管塔指塔柱采用钢管制作，塔身截面为三边形的自立式高耸钢结构 三管塔塔柱采用钢管制作，塔身截面为三边形，是区别于角钢的一种高耸钢结构 40m、45m、50m
3 角钢塔
角钢塔指采用角钢制作的自立式高耸钢结构 角钢塔塔体采用角钢型材组装而成，采用螺栓连接，焊接工作量很小 45m、50m、55m
4 景观塔
景观塔是以单根大直径锥形钢管为主体结构的自立式高耸钢结构，并考虑经过需求，设置景观造型；塔身横截面可以加工成圆形和正多边形两类，塔段间采用内法兰连接连成整体 景观塔是以单根大直径锥形钢管为主体结构的自立式高耸钢结构，并考虑经过需求，设置景观造型；塔身横截面可以加工成圆形和正多边形两类，塔段间采用内法兰连接连成整体 30m、35m
单管塔安装操作规程(3篇)
第1篇
一、前言
单管塔是一种常见的通信塔结构，因其结构简单、安装便捷、占地面积小等优点，被广泛应用于通信、广播、电力等领域。为确保单管塔安装过程中的安全、质量和效率，特制定本操作规程。
二、适用范围
本规程适用于单管塔的安装施工过程，包括塔体、基础、接地系统等各个部分的安装。
三、施工准备
1. 施工人员：施工人员应具备相关资质，熟悉本规程，了解单管塔的安装工艺和注意事项。
2. 施工材料：根据设计要求，准备所需的塔体、基础、接地系统等材料，确保材料质量符合国家标准。
3. 施工工具：准备施工过程中所需的工具，如扳手、电焊机、切割机、水平尺、卷尺等。
4. 施工图纸：熟悉施工图纸，明确塔体、基础、接地系统等各个部分的安装要求。
四、施工步骤
1. 塔体安装
（1）基础验收：检查基础是否符合设计要求，确保基础稳固。
（2）塔体运输：将塔体运输至施工现场，注意保护塔体，避免损坏。
（3）塔体组装：根据施工图纸，将塔体各个部件组装成整体。
（4）塔体安装：将组装好的塔体吊装至基础顶部，确保塔体垂直。
（5）塔体调整：调整塔体，使其垂直度达到设计要求。
2. 基础安装
（1）基础开挖：根据设计要求，开挖基坑，确保基坑尺寸符合要求。 （2）基础浇筑：在基坑内浇筑混凝土基础，确保基础强度和稳定性。
（3）基础养护：混凝土浇筑完成后，进行养护，确保基础强度达到设计要求。
3. 接地系统安装
（1）接地体埋设：根据设计要求，埋设接地体，确保接地体与基础良好连接。
（2）接地线连接：将接地线与接地体连接，确保接地线连接牢固。
（3）接地电阻测试：对接地系统进行接地电阻测试，确保接地电阻符合设计要求。
五、质量要求
1. 塔体安装：塔体垂直度应符合设计要求，无明显变形。
2. 基础安装：基础稳固，无裂缝，强度达到设计要求。
3. 接地系统安装：接地体与基础连接牢固，接地电阻符合设计要求。
六、安全要求
1. 施工人员应穿戴安全防护用品，如安全帽、安全带、防护眼镜等。
5g基站单管塔安装施工方案及流程
5g基站单管塔安装施工方案及流程
