液压系统安装要求说明
液压系统安装要求说明
液压系统是由各种液压元件组成的。各液压元件之间由管道、接头和集成阀块等零部件有机
地连接成一个完整的液压系统。因此，液压管道安装是否正确、牢固、可靠和整齐，将对液
压系统工作性能有着重要的影响。
一 液压管道安装要求
管道安装质量的好坏是关系到液压系统工作性能是否正常的关键之一，管路上应尽量采用焊
接方式，在需检修的地方尽量采用法兰连接，阀台进出口安装球阀，并合理的配置管夹及支
架。
（一） 钢管安装要求
1) 检查管子的质量。要查明管子材料、尺寸和质量是否符合设计规定；检查管子外观
是否有严重压扁或弯曲；检查管子内外壁表面上是否有腐蚀，外壁是否有裂纹等缺陷。若有
不合规定要求的或有严重缺陷的管子不得使用。
2) 测量配管尺寸。对已就位的液压泵站、液压阀台、主机、辅机及有关部件的位置应
仔细测量、力求准确。对两个接头之间弯曲部位较多、形状复杂的管子要先做一个样板，然
后按尺寸或样板切割管子。
3) 安装管道必须按设计图纸或实际位置合理布置。
4) 安装时对已经酸洗过的管子还要用气吹净。
5) 安装时对管子接头、法兰件都要进行质量检查，发现有缺陷的接头或法兰件不准使
用，应更换，并用煤油清洗和用气吹净。
6) 管道连接时不得强压对口，管子与连接件对口应达到内壁整齐，局部错口不得超过
管子壁厚的10%，焊缝高度不小于相邻管子的最小壁厚。
7) 管子的交叉要尽量减少。对于平行或交叉的管子之间、管子和设备主体之间必须要
相距12mm以上的间隙，防止相互干扰和避免振动时引起敲击。
8) 为了减少管内液体的发热和动力损失，要求管内液体的流速不超过5m/s。同时，还
要尽量减少弯头和弯曲管道，不准使用由管子焊接而成的直角接头。
9) 各管子接头连接要牢固，各结合面密封要严密，不准有外漏。
10) 管子排列要整齐、美观、牢固，并便于拆装和维修。对连接管道较长的管子，应分段
安装并在中间增设中间接头，以便拆装。
11) 配管不能在圆弧部位接合，而必须在平直部位接合。
12) 压力油管安装必须牢固、可靠和稳定。在容易产生振动的地方要加木块或橡胶垫来增
加阻尼、减振。
13) 法兰盘端面应与管子中心线垂直，垂直度误差不大于±3mm/m。
14) 为改善和防止管道振动，管道安装后要在管子上相隔一定距离（1.5m~2m）的地方安
装管夹，把管子夹住，如果管子是悬空或地沟布置，应先加固定支架，然后再把管子夹住。
15) 加工弯曲的管道时，其弯曲半径不能太小，否则不仅影响强度，而且会增加局部压力
损失，使系统发热，降低系统效率。
16) 安装时要精心检查密封件质量，不合要求的密封件不准使用。安装密封件时要注意唇
口方向，并仔细安装，切勿划伤或破损密封件，更不能漏装。
17) 对焊接管道的焊缝都要经过耐压试验。
（二）高压软管安装要求
1) 检查软管质量。要查明软管通径、钢丝层数和成套软管的规格尺寸是否符合设计规
定；检查胶管内外径表面是否有脱胶、老化、破损等缺陷，有严重缺陷的不准使用。
2) 测量配管长度。管子长度要根据已就位的主机、辅机及有关部位的位置进行测量，
并稍有富余。接上后要避免软管受拉或扭曲。
3) 按设计图纸的规定进行安装。
4) 由于软管在工作压力变动下有-4%至+2%的伸缩变化，因此，安装时在长度上不允许
有拉紧状态。
5) 要避免接头处急剧弯曲，装配时的弯曲半径应大于软管外径的9倍。软管的弯曲中
心距接头的距离为直径的6倍。
6) 对于胶管外表面与机器有接触和摩擦的，要在胶管外表面加导向保护装置，如用钢
丝或钢板保护。
（三）管接头安装要求
1) 必须按设计图纸规定的接头进行安装。
2) 必须检查管接头的质量，发现有缺陷（如端面加工不平）应更换。
3) 接头用煤油清洗，并用气吹净。
4) 接头体拧入油路板或阀体之前，将接头体的螺纹清洗干净，涂上密封胶或用聚四氟
乙烯塑料带顺螺纹旋向缠上，以提高密封性，防止接头处漏油。但要注意，密封带的缠向必
须顺着螺纹旋向，一般1~2圈。缠的层数多，工作过程中接头容易松动，反而会漏油。若用
流态密封胶作为螺纹扣与扣之间的填料，温度不得超过60℃，否则会熔化，使液体从扣中
溢出。拧紧时用力不宜过大，特别是锥管螺纹接头体，拧紧力过大会产生裂纹，导致泄漏。
5) 接头体与管子端面应对准，不准有偏斜或弯曲现象，两平面接合良好后才能拧紧，
并应有足够的拧紧力矩（或达到规定值），保证接合严密。
6) 要检查密封圈质量，若有缺陷应更换，装配时要细心，不准装错或安装时把密封圈
损坏。
（四）法兰盘安装要求
1) 按设计图纸上的规定和要求安装法兰。
2) 检查法兰盘和密封圈质量，若有异常应更换。
3) 法兰盘用煤油清洗干净，并用气吹干净。
4) 拧紧螺钉时，各螺钉受力要均匀，并要有足够的拧紧力矩（或达到规定值），保证
接合严密。
5) 对高压法兰的紧固螺钉要抽查螺钉所用的材料和加工质量，不合要求的螺钉不准使
用。
（五）吸油管安装要求
1) 按设计图纸上的规定和要求进行安装。
2) 吸油管与液压泵吸入口连接处应密封严密，否则泵在工作时，会吸入空气，使系统
产生振动和噪声，甚至吸不上油。
3) 为了减少吸油阻力，避免吸油困难，泵的吸油高度一般不大于500mm，吸油管要尽
量短，弯头及弯曲管路要少，否则会产生气蚀现象。
4) 为增加吸油管进口处吸油口面积，应将吸油管口斜切45°。
5) 为了不使吸油管内产生气蚀，应将吸油管的管口插入最低液面以下，一般离油箱底
面距离为管子外径的两倍。
（六）回油管安装要求
1) 各回油管道应插至油箱油面以下，但不能贴近油箱底面。
2) 回油管口与吸油管口应相隔一定距离。
3) 回油管插入油中的一端管口应斜切45°，斜口朝向箱壁一侧，使油不直接冲向箱底，
并能散发油的热量。
4) 溢流阀的回油管不允许与泵的吸油口相连通，要单独接回油箱或与冷却器相连通。
5) 凡要外接泄油管的阀，如减压阀、直控顺序阀、液控单向阀等，其泄油口与回油管
道相通时，不允许在总回油管上有背压。如果总回油管道上有背压时，应将外泄油管单独接
回油箱。
6) 回油管水平放置时，要有3/1000~5/1000的坡度。
二 液压元件安装要求
（一）液压泵安装要求
液压泵支座或法兰和电动机应采用共同的安装基础。基础、法兰或支座都必须有足够的刚度，
以免液压泵运转时产生振动和噪声。液压泵安装有下列要求：
1) 按设计图纸的规定和要求进行安装。
2)液压泵轴与电动机（传动机构）轴旋转方向必须是泵要求的方向。
3) 泵轴与电动机（传动机构）轴的同轴度应在0.1mm以内，倾斜角不得大于1°。安装联轴
节时，不要敲打，以免损坏液压泵的转子等零件。安装要正确、牢靠。
4) 紧固液压泵、电动机或传动机构的地角螺钉时，螺钉受力应均匀并牢固可靠。
5) 用手转动联轴节时，应感觉到液压泵转动轻松，无卡阻或异常现象，然后才可以配管。
（二）液压缸安装要求
液压缸必须严格按照技术要求进行安装，并牢固可靠，不得有任何松动。安装时有下列要求：
1) 按设计图纸的规定和要求进行安装。
2) 将液压缸活塞杆伸出并与被带动的机构连接，来回动作数次，并保证液压缸中心与移动
机构导轨面的平行度在0.1mm以内。
3)液压缸活塞杆带动工作台移动时要达到灵活轻便，在整个行程中任何局部均无卡滞现象。
调整好后将紧固螺钉拧紧，并应牢固可靠。
4) 安装前要严格检查液压缸本身的装配质量，确认液压缸装配质量良好后，才能安置在设
备上。
（三）液压阀安装要求
1) 安装时要检查各液压阀测试情况的记录（合格证），以及是否有异常现象。
2) 检查板式阀结合面的平直度和安装密封件沟槽的加工尺寸和质量，若有缺陷应修复
或更换。
3) 按设计图纸的规定和要求进行安装。
4) 安装阀时要注意进、出、回、控、泄等油口的位置，严禁装错。换向阀以水平安装
较好。
5) 安装时要注意质量。对密封件质量要精心检查，不要装错，避免在安装时损坏；紧
固螺钉拧紧时受力要均匀，对高压元件要注意螺钉的材质和加工质量，不合要求的螺钉不准
使用。
6) 安装时要注意清洁，不准戴着手套进行安装，不准用纤维织品擦拭安装结合面，防
止纤维类脏物侵入阀内。
7) 阀安装完毕后要检查下列项目：
a）用手推动换向阀滑阀，要达到复位灵活、正确；
b）调压阀的调节螺钉应处于放松状态；
c）调速阀的调节手轮应处于节流口较小开口状态；
d）使换向阀阀芯的位置尽量处于原理图上所示的位置状态；
e）检查一下应该堵住的油孔（如不采用远程控制时溢流阀的遥控口）是否堵上了。该接油
管的油口是否都接上了。
（四）蓄能器安装要求
1) 按设计图纸的规定和要求进行安装。
2) 检查连接口螺纹是否有破损、缺扣、活扣等现象，若有异常不准使用。
3) 安装前先将瓶内的气体释放净，不准带气进行搬运或安装。
4) 蓄能器作为缓冲用时，应将蓄能器尽可能垂直安装于靠近产生冲击的装置，油口应
向下。
5) 为便于蓄能器的检修和充气，必须在通油口的管道上安装截止阀。
6) 蓄能器上的油管接头和气管接头都要连接牢固、可靠。

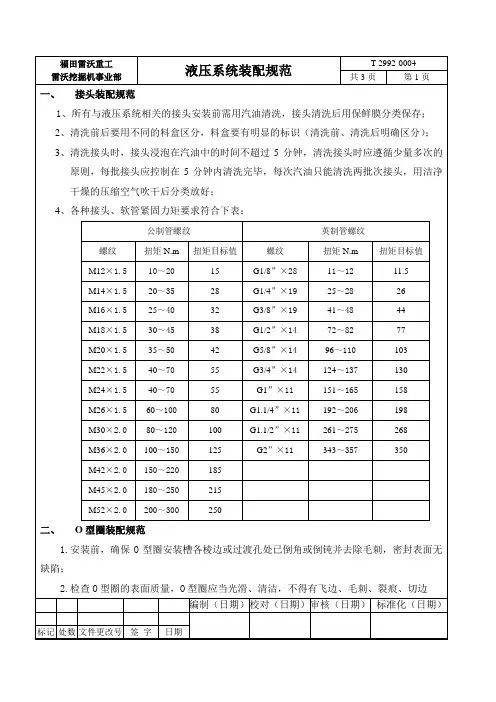

工程机械液压系统装配规范
雷沃挖掘机事业部
共3页
第2页
四、法兰紧固规范
1、对开法兰的紧固作业规范
1）装配前确认O 型圈是否已经正确装入； 2）要确认安装面上无伤痕、磕碰、异物； 3）安装时，不要使O 型圈在对面产生摩擦； 4）使法兰靠紧内侧区最小间隙；
5）紧固以及力矩校核顺序如右图：○1○1 ○2○2 ○3○3 ○4○4 ○5○5。
2、硬管法兰（β法兰）紧固规范：
1）装配前确认O 型圈是否已经正确装入； 2）要确认安装面上无伤痕、磕碰、异物；
3）安装时，不要使O 型圈产生摩擦，紧固顺序同对开法兰方式。
五、液压系统液压元件装配规范
（1）行走马达装配
○1○1装配行走马达前要检查行走马达内齿轮油的加注是否符合各型号（品牌）的要求：在放油口旋转至最下部时，齿轮油要达到LEVEL 线（口）；并将马达安装面清洗干净。
○2○2装配前将底架的安装面清洗干净，紧固时注意要对角紧固螺栓并且螺栓预紧力不要超过螺栓紧固力矩下限，然后使用力矩扳手按照通用技术条件的要求进行校核。
○3○3接头与软管装配按照本规范中的要求操作。
（2）回转马达装配
○1○1装配回转马达前要检查回转马达内齿轮油的加注是否达到游标尺上下线的中部；并将马达安装面清洗干净。
○2○
2安装回转马达时，注意首先将平台的回转马达安装面清洗干净，并在安装面上涂
598
编制（日期） 校对（日期） 审核（日期） 标准化（日期）
标记 处数 文件更改号 签 字
日期
3
2
4
1 5。
(完整版)作业指导书-液压系统安装、调试、保养
液压系统的安装、调试、保养安装：安装前的技术准备工作1、技术资料的准备与熟悉液压系统原理图、电气原理图、管道布置图、液压元件、辅件、管件清单和有关元件样本等，这些资料都应准备齐全，以便工程技术人员对具体内容和技术要求逐项熟悉和研究。
2、物资准备按照液压系统图和液压件清单，核对液压件的数量，确认所有液压元件的质量状况。
严格检查压力表的质量，查明压力表交验日期，对检验时间过长的压力表要重新进行校验，确保准确。
3、质量检查液压元件在运输或库存过程中极易被污染和锈蚀，库存时间过长会使液压元件中的密封件老化而丧失密封性，有些液压元件由于加工及装配质量不良使性能不可*，所以必须对元件进行严格的质量检查。
A) 液压元件质量检查1、各类液压元件型号必须与元件清单一致2、要查明液压元件保管时间是否过长，或保管环境不合要求，应注意液压元件内部密封件老化程度，必要时要进行拆洗、更换、并进行性能测试。
3、每个液压元件上的调整螺钉、调节手轮、锁紧螺母等都要完整无损。
4、液压元件所附带的密封件表面质量应符合要求、否则应予更换。
5、板式连接元件连接平面不准有缺陷。
安装密封件的沟槽尺寸加工精度要符合有关标准。
6、管式连接元件的连接螺纹口不准有破损和活扣现象。
7、板式阀安装底板的连接平面不准有凹凸不平缺陷，连接螺纹不准有破损和活扣现象。
8、将通油口堵塞取下，检查元件内部是否清洁。
9、检查电磁阀中的电磁铁芯及外表质量，若有异常不准使用。
10、各液压元件上的附件必须齐全。
B) 液压辅件质量检查1、油箱要达到规定的质量要求。
油箱上附件必须齐全。
箱内部不准有锈蚀，装油前油箱内部一定要清洗干净。
2、滤油器型号规格与设计要求必须一致，确认滤芯精度等级，滤芯不得有缺陷，连接螺口不准有破损，所带附件必须齐全。
3、各种密封件外观质量要符合要求，并查明所领密封件保管期限。
有异常或保管期限过长的密封件不准使用。
4、蓄能器质量要符合要求，所带附件要齐全。
液压系统使用说明书
液压系统使用说明书一：产品性能特点本液压系统是专用的液压设备，是根据厂家的技术要求来定制设计，为满足专业厂家在新技术改造中应用新生技术，减少劳动强度，提高效率，确保安全生产。
希望用户在安装调试，使用过程中要高度重视，认真对待，派懂电，懂液压的相关人员负责。
二：技术参数1：系统额定压力3Mpa2：油箱容积330升3：电机功率4KW4：电机电压和频率AC 380V 50Hz5：电磁阀控制电压DC 24V6：压力开关电源电压DC 24V7：风机电压和频率AC 220V 50Hz8：系统额定流量59L/min9：冷却水流量3m3/h10：冷却器进水温度≤20℃11：系统工作介质46#抗磨液压油12：工作介质清洁度NAS913：蓄能器容量 6.3L14：蓄能器充气压力 1.8MPa三：使用说明1：注油利用滤油车或漏斗等加油工具通过空气滤清器网邮箱注油至液位计上限。
2：系统出厂时压力已经设定系统压力3MPa（电磁卸荷阀）客户可以再满足要求的前提下（系统压力不可升高），转动溢流阀手柄，顺时针为增压，反之为减压根据液压原理图（海力提供），测试结果：1#、3#、5#、6#压力不可以低于3.6MPa，2#、4#压力在电磁阀换向后（P-B），也不可以低于3.6MPa。
如果低于此压力，则电磁卸荷阀在失电的情况下不能切换（P-T），电磁协和发与压力开关联动控制时，造成电磁阀频繁得电，或者不得电。
液压系统在此状况下部卸荷，油温升高，电机超载。
3：最适宜的油温为30-60度，由于本系统的特殊性，要求液压站工作时，需要通过循环冷却水进行热交换，水冷却器下口为进水口，上口为回水口。
4：液压油一般为8-10月更换一次，并清洗油箱，去除污垢尘埃。
5：外接电源电压必须使控制电压与电磁铁标牌一致。
6：液压站第一次启动时，首先确认电机转向是否与所贴箭头一致。
确认无误后，放可开机。
一般情况下，电机禁止频繁启、闭。
7：系统开机后，应检查各部工作压力是否在工作范围内。
[最新]液压系统装配工艺规程
![[最新]液压系统装配工艺规程](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/c44e43cfd05abe23482fb4daa58da0116c171fb4.webp)
液压系统装配工艺规程1.总则1.1本规程适用于产品液压系统装配作业。
1.2本规程由工艺部门负责编制、管理、归档。
2. 安装前准备2.1图纸技术资料的准备设备的液压系统图，电气原理图，管道布置图，液压元件，辅件及管件清单和有关样本等要备齐，并在安装前对其内容和要求都应熟悉了解。
2.2物资的准备按液压系统图和元件清单，由仓库领出液压元件等物资，领用时注意质量。
凡有破损和缺件的液压元件和压扁的管子，均不应领出。
压力表领出后应经校验，避免产生调试误差。
2.3元件和管件质量检查液压元件性能和管件的质量直接关系到系统工作的可靠性和稳定性，故在安装以前应要再次检验质量。
2.3.1外观检查与要求液压元件：1）领出的液压元件型号，规格必须与清单一致；2）查明液压元件保管期是否过长，若过长要注意元件内部密封件的老化程度；3）元件上的调节螺钉，手轮，锁紧螺母等应完整无损；4）检查液压元件所附带的密封件外观质量是否符合要求；5）板式连接元件，阀安装底板的连接平面应平整，其沟槽不应有飞边、毛刺、棱角、不许有碰磕凹痕；6）螺纹连接件的连接口处不准有毛刺和碰磕凹痕；7）检查油口道内是否清洁，特别是铸造孔的毛坯面；8）电磁阀的电磁铁应工作正常；9）各液压元件上相配的附件必须齐全；10）油箱内部不准有锈蚀，附件应齐全，安装前应清洗干净。
管子和管接头1）管子的钢号、通经、壁厚和接头的型号规格及加工质量都要符合设计规定，所用管子有下列情况之一者，不准使用：内外壁面已腐蚀或显著变色；有伤口裂痕；表面凹入；表面有离层或结疤。
2）所用接头（包括软管接头）若有下列情况之一者，不准使用：螺纹和O型圈沟槽棱角有伤痕，毛刺或断丝扣等；接头体与螺母配合松动或卡涩。
2.3.2液压元件拆洗系统中安装的液压元件如在运输中或库存时不慎以致内部受污染，或库存时间过长密封件自然老化，势必将造成系统故障，因此，在元件安装前应根据情况进行拆洗，如有条件，应进行测试。
机械工程中的液压系统设计规范要求
机械工程中的液压系统设计规范要求在机械工程中，液压系统设计规范要求起着至关重要的作用。
液压系统是通过液体传递能量的系统，广泛应用于各种机械设备中，如汽车、建筑工程、航空、冶金等领域。
为了确保液压系统的安全性、可靠性和高效性，设计规范要求需要严格遵守。
本文将详细介绍机械工程中液压系统设计规范要求的相关内容。
1. 系统设计原则在液压系统设计中，需要遵守以下原则：1.1 功能性原则：液压系统的设计应能满足机械装置的工作功能要求。
1.2 安全性原则：液压系统应具备安全可靠的运行特性，包括压力控制、漏油预防、紧急切断等安全措施。
1.3 经济性原则：设计应符合成本控制和资源利用的要求，实现最佳经济效益。
1.4 可靠性原则：设计应充分考虑液压元件的设计寿命、系统的故障诊断和恢复能力。
1.5 效率性原则：设计应优化液压系统的效率，包括能源消耗的降低和工作效率的提高。
2. 设计参数液压系统设计过程中，应准确确定以下参数：2.1 流量参数：根据工作条件和预测的流量需求，确定设计流量。
2.2 压力参数：根据工作条件和对系统安全和效率的要求，确定设计压力。
2.3 温度参数：根据操作环境和液压元件的温度特性，确定设计温度范围。
2.4 运动速度参数：根据运动要求和机械装置的特性，确定设计速度范围。
2.5 液体特性参数：根据工作介质的黏度、温度和污染程度等，确定液体特性参数。
3. 设备选择和安装3.1 正确的元件选择：根据设计参数和系统要求，选择适合的液压元件，如泵、阀和执行元件等。
3.2 安装要求：液压元件的安装应符合相关标准和规范，保证密封性和稳定性。
3.3 布局设计：液压系统的元件应合理布局，保证流动性和安全性。
4. 系统控制和调试4.1 控制方式：根据工作要求，选择合适的液压控制方式，如手动控制、自动控制和比例控制等。
4.2 液压回路设计：根据工作功能，确定液压回路的组成和连接方式。
4.3 控制单元设计：合理选择和安装控制单元，如液压泵和阀等，确保系统的稳定性和可靠性。
液压传动系统的安装与调试
液压传动系统的安装与调试摘要：对于液压传动系统而言，在分析其故障时，应从多个层面切入，并逐步在实践中落实，使机械运行更稳定，以推动其不断发展。
此类系统的相关故障普遍较为隐蔽，种类多，很难得到有效处理。
工作人员需要做好分析工作，每日展开维护，针对不同的问题及时采取针对性措施，辅助系统实现正常运行。
关键词：液压传动系统；安装；调试1 液压系统概述飞机机电设备除了拥有机械设备及先进的自动化控制系统外，设备配套液压系统也得到了广泛应用。
液压系统的安装和调试对控制设备的精度、寿命、自动化程度以及经济效益影响很大，因此全面了解液压系统的安装和调试对设备投产后的维护和稳定运行至关重要。
液压系统的工作是否稳定可靠，一方面取决于设计是否合理，另一方面取决于安装的质量是否符合要求 [1]。
高质量的安装有助于液压系统稳定运行，减少故障发生。
2 液压传动系统的安装与调试2.1 安装前准备一方面，要准备好各种技术资料，如液压系统原理图、电气原理图、系统装配图、液压元件、附件、管件清单及相关数据样本等。
安装人员应逐项熟悉和理解各技术文件的具体内容和技术要求。
另一方面，按图纸要求准备所有符合要求的管件、管接头和各种液压元件，检查其型号、规格和质量是否符合《液压元件通用技术条件》的要求 [2]。
2.2 液压泵的安装液压泵安装时要按图纸规定和要求安装，使电机轴的旋转方向与泵的旋转方向一致。
液压泵轴与电机轴的同轴度应在设计文件要求的范围以内。
用手转动联轴器时，应感觉泵转动自如，无卡涩或异常现象。
液压泵、电机和传动机构的基础螺钉紧固时应力均匀，使螺钉牢固可靠。
此外，要注意区分液压泵的吸入口和排出口，并按说明书进行安装 [3]。
2.3 液压缸的安装液压缸安装时也要按设计图纸的规定和要求安装，确保安装位置准确，安装牢固可靠，同时行程调整需按图纸要求完成。
配管时要注意油口方向，以便后期维护。
安装时，液压缸排气装置应在最高位置。
2.4 液压阀的安装液压阀的安装要按设计图纸和安装说明书的要求安装。
液压系统通用技术条件
液压系统通用技术条件GB／T 3766—2001中华人民共和国国家质量监督检验检疫总局2001—12—17批准2002—06—01实施前言本标准是依据ISO 4413：1998《液压传动关于系统的一般规则》对GB／T 3766一19修订，在技术内容上与该项国际标准等效。
本标准删除了ISO 4413中的附录C、附录D和附录E，因为此三项附录对本标准的使用关系不大且增加了标准的篇幅。
依据ISO 4413：1998，本标准对GB／T 3766—1983在以下内容有所改变：在“要求”章节中增加“危险”和对“现场条件”的要求；在“能量转换元件”、“液压阀”、“液压油液和调节元件”以及“管路系统”等章节的要求更加细致、具体；增加“系统设计”、“诊断和监控”、“清理和涂漆”、“运输准备”、“试运行”和“标注说明”等章节以及“附录A”和“附录B”。
此外，为便于本标准的使用，还增加“附录C”，以提供本标准引用的国内标准与ISO 4413：1998中相应引用标准的对照。
本标准的附录A、附录B和附录C都是提示的附录。
本标准自实施之日起，代替GB／T 3766—1983。
本标准由中国机械工业联合会提出。
本标准由全国液压气动标准化技术委员会归口。
本标准负责起草单位：北京机械工业自动化研究所。
本标准主要起草人：刘新德、赵曼琳、吴志明。
本标准首次发布于1983年6月，此文本为第二版。
ISO前言ISO(国际标准化组织)是各个国家标准化团体(ISO成员团体)的世界性联盟。
通常，制定国际标准的工作通过ISO技术委员会进行。
任何成员团体对某技术委员会为之设立的题目感兴趣，都有权在该技术委员会取得代表资格。
与ISO有联系的官方或非官方国际组织同样可参与此项工作。
对电工技术标准化方面的所有事务，ISO与国际电工技术委员会(IEC)紧密合作。
技术委员会所采纳的国际标准草案被分发给成员团体进行表决，作为国际标准发布，至少需要有75％的成员团体投票赞同。
液压站安装施工方案
一、项目背景液压站作为现代工业生产中重要的动力设备，广泛应用于机械、汽车、建筑、能源等领域。
为确保液压站安装工程的质量、安全、高效，特制定本施工方案。
二、施工准备1. 技术准备（1）组织施工技术人员学习液压站安装规范、工艺要求，确保施工人员掌握相关技术知识。
（2）对施工人员进行安全教育和培训，提高安全意识。
2. 材料准备（1）核对液压站设备清单，确保材料齐全、符合要求。
（2）对进场的材料进行检验，确保质量合格。
3. 工具准备（1）准备液压站安装所需的各类工具，如扳手、螺丝刀、扳手套等。
（2）检查工具的完好性，确保使用过程中安全可靠。
4. 人员准备（1）组织施工人员进场，明确各工种职责。
（2）对施工人员进行技术交底，确保施工过程中按照规范操作。
三、施工工艺1. 搬运设备（1）使用起重机将液压站设备运至施工现场。
（2）确保设备在搬运过程中安全可靠，避免损坏。
2. 基础检查与处理（1）检查基础是否符合设计要求，确保基础强度和稳定性。
（2）对不符合要求的基座进行加固处理。
3. 设备就位（1）将液压站设备放置在基座上，确保设备水平。
（2）对设备进行初步找正，调整设备位置。
4. 精确找正与找平（1）根据设备精度要求，对设备进行精确找正。
（2）调整垫铁，使设备水平、垂直度达到要求。
5. 管路连接（1）检查液压管路，确保无损伤、锈蚀。
（2）按照设计要求连接液压管路，注意管路走向、接头密封。
6. 液压油泵安装（1）将液压油泵安装在设备上，确保安装位置准确。
（2）连接液压油泵进出口管路，检查管路连接是否牢固。
7. 系统调试与试运行（1）启动液压站，检查各部件运行是否正常。
（2）对液压系统进行调试，确保系统性能达到设计要求。
四、施工质量保证措施1. 严格按照设计图纸和规范要求进行施工。
2. 加强施工过程的质量控制，确保施工质量。
3. 对施工人员进行技术培训，提高施工人员素质。
4. 加强对材料的检验，确保材料质量。
5. 定期对施工设备进行检查和维护，确保设备完好。
液压系统使用说明书(2)
2800/420可控中高软压光机液压系统使用说明书二OO八年九月第 1 页共15 页目录一、液压系统原理说明二、液压系统调试的注意事项三、液压设备的正确使用四、液压系统操作说明五、液压设备的维护和保养六、液压备件的管理七、液压设备的检修八、重要元件使用注意九、易损件明细表第 2 页共15 页一、液压系统原理说明1、本系统站内设有压力、温度、液位等控制仪表，各仪表的调定值在现场调试时，依据实际情况可以调整。
2、液位信号有2个控制点，用来进行高液位和低液位的检测和控制，在低液位时声光报警，并停泵。
3、油液工作范围35℃≤T≤45℃，温度低于25时，启动加热器加热，待温度升高到25℃时才可启动油泵；当温度达到45℃时，电磁水阀得电，通入冷却水，待温度降低到35℃停止冷却。
温度高、低点由电接点温度计和热电阻调定。
4、压区加压系统设置两台工作泵，一用一备，泵的工作状态由电器线路选择，两泵交替使用。
油泵启动时,电磁溢流阀电磁铁通电，延时5秒后断电压区加压部分为两个压力级，即180bar和20bar 180bar系统向压区油缸活塞侧供油；20bar系统向压区油缸活塞杆侧供油，作为背压。
5、压区控制部分中，单向节流阀、高压球阀、溢流阀等安装在阀块上，组成阀组，在靠近油缸安装，管路安装时，从控制阀组到执行机构之间保证管路对称。
6、电机启动时，先检测吸油口球阀是否打开，确定球阀打开后，对应电机才能通电启动。
7、工作介质为YB-N46#（GB2512）抗磨液压油。
油液清洁度NAS1638，9级。
油箱加油，必须用滤油小车过滤，以保证油液清洁。
8、两台蓄能器主要用于吸收压力波动、稳定系统压力。
9、使用过程中，过滤器堵塞报警后，要及时切换到另一路，并及时更换滤芯，保证系统油液清洁度。
10、中高辊系统设置2台工作泵，一台工作，一台备用，泵的工作状态由电气线路选择，工作泵发生故障，由操作者手动切换三通球阀，启动备用泵。
二、液压系统调试的注意事项1.调试前的检查调试前必须认真检查下列各项:(1)各元件的管路连接和电气线路是否正确、牢固可靠，如泵、阀的进、出口位置、管接头等。
液压系统管道安装规范
液压系统管道安装规范 Ting Bao was revised on January 6, 20021液压系统管道安装、实验规范批准：审核：编制：段伟山日期：2012-12-28一、管道安装首先确定管道走向和布置，管路的连接必须和图纸对应。
切割：管子切割的表面必须平整，不得有裂纹、重皮，管端的切削粉末、毛刺、熔渣、氧化皮等必须清除干净。
弯管：液压系统的管子一般采用冷弯或者用弯头。
焊接：必须用氩弧焊或至少用氩弧焊打底，且必须打坡口，焊接处要能耐高压31.5Mpa至少30s。
施焊前应对坡口及附近宽20mm范围内的内外壁进行清理，除净其上的油、水、漆、锈及毛刺等。
焊接完后要对焊接处内外侧（尤其内侧）进行清理，除净熔渣和大块焊肉。
管夹固定：通常在直管上，间隔1000mm-2000mm，当管道振动较大时或弯曲点过多的情况下，管夹间距尽可能小一些；应有足够的耐压力。
二、管道酸洗在管道安装之后，酸洗之前再一次对照原理图等检查管路的正确走向，将油箱内外部清理干净，检查有无组件损坏，特别是压力表、温度计、液位计、空气滤清器等。
然后拆下管子，并把管子浸入配好酸洗液的酸洗槽中并保持足够的时间。
当管子完全清理至近白色金属时，把管子取出放入配好中和液的中和槽中，2-3小时后用净水冲洗，最后用压缩空气吹干或烤干。
干后必须马上注满工作介质液压油或在液压油中浸泡，防止二次生锈。
酸洗介质配比：1、盐酸10-15%浓度，50~60℃（最好温度）2、硫酸15-18%浓度，45~50℃3、磷酸浓度大约10%，45~50℃酸洗液可由下列中和：1、磷酸钠碱8%2、氨水/来硝酸盐溶液10%3、苏打水10%4、石灰水三、管道循环冲洗管道酸洗、中和之后有条件要进行冲洗，冲洗一般以循环方式进行。
管道应独立进行冲洗，禁止与已清洁的液压设备进行连接。
冲洗过程中宜采用变换冲洗方向、振动管路、经常检查、清洗、更换滤芯等方法，加强冲洗效果温度在40-60℃左右进行，冲洗时间不少于10小时。
