铸造耐磨高锰钢Mn13的铸造工艺
铸造耐磨高锰钢Mn13的铸造工艺刘 云(新疆有色金属工业集团稀有金属有限责任公司 富蕴836300)摘 要 耐磨高锰钢Mn13广泛用于矿山耐磨铸件中,有广泛的市场前景,存在着巨大的经济效益,对我厂产品结构的调整起到推动作用。
关键词 Mn13高锰钢 奥氏体 水韧处理 消失模 化学成分 铸造工艺 铸造耐磨锰钢是历史最久,应用最广泛的一类。
尤其是标准型的Mn13高锰钢,含锰和含碳量高;钢的铸态组织为奥氏体及碳化物,经1050℃水韧处理,绝大部分碳化物固溶于奥氏体中。
钢的组织为单相奥氏体及奥氏体加少量碳化物,具有良好的塑性、韧性及无磁性的特点。
由于奥氏体具有面心立方晶格的结构。
裂纹扩展速率很低,使用安全可靠。
该钢另一特点是在较大冲击载荷和接触应力的作用下,表面层会迅速产生加工硬化层,表面硬度急剧升高(可达500～700HBW);表面具有良好的耐磨性,内部仍保持良好的韧性。
受冲击载荷不至于破裂。
使用前可采用机械和爆炸方法可以让表面加工硬化。
这类钢用于冲击磨料磨损和高应力碾碎磨料磨损工况,我们常用的地方为雷蒙磨磨环、磨辊;球磨机衬板、锤破锤头;挖掘机的斗齿;拖拉机履带板。
高锰钢国家标准和相关国际标准。
⑴高锰钢必须进行大于等于1040℃的水韧处理。
⑵化学成分为必检项目。
⑶高锰钢的力学性能。
⑷高锰钢的金相符合国家标准。
针对以上所述,结合实际工作,对工艺展开全面的论述。
我们采用消失模工艺进行造型,针对一次成型的铸件必须保证其外形尺寸,原因是其不易焊接、加工硬化。
造型时要留有相应余量,充分考虑其收缩率,凝固收缩为6%。
对于浇道棒造型时应充分考虑其补缩状况,高锰钢铸件的成分均为质量分数以GMn13-1为C1.00～1.45,Mn11.00～14.00,Si 0.30～1.00,S≤0.04,P≤0.09。
在原料选择上几个关键点需要重视。
采用回炉料进行铸造时可添加烧损的锰。
其他成分均可大致保持不变。
而我们经常遇到的是重新配比的问题,有碳钢、锰钢、结构钢和其它钢类。
锰13
锰13锰13是奥氏体高锰钢，表示锰含量为13%。
Mn13高锰钢又称Hadfield钢，是由英国人Hadfield于1882年发明的。
奥氏体高锰钢是碳含量为0.9%～1.3%、锰含量为11%～14%的高合金钢。
奥氏体高锰钢经过热处理后，具有很高的韧性，是一种非常强韧的非磁性合金，在冲击载荷作用下，表面层将发生加工硬化而具有高耐磨性，广泛用于制造具有高耐磨性并承受冲击载荷的部件。
材料名称：耐磨钢铸件标准：GB 5680-85锰钢特性及适用范围：具有高的抗拉强度、塑性和韧性以及无磁性，即使零件磨损到很薄，仍能承受较大的冲击载荷而不致破裂，可用于铸造各种耐冲击的磨损件，如球磨机衬板、挖掘机斗齿、破碎机牙板等。
一般用于结构简单，要求以耐磨为主的低冲击铸件，如衬板、齿板、破碎壁、轧臼壁、辊套和铲齿化学成份：碳 C ：1.10～1.50硅 Si：0.30～1.00锰 Mn：11.00～14.00硫 S ：≤0.050磷 P ：≤0.090力学性能：抗拉强度σb (MPa)：≥637伸长率δ (％)：≥20硬度：≤229HB热处理规范及金相组织：热处理规范：淬火，1060～1100℃，水冷。
ZGMn13高锰钢化学成分表ZGMn13ZGMn13高锰铸钢的钢号与化学成分（质量分数）（%）钢号 C Si Mn P≤ S≤ Cr MoZGMn13-1 1.00～1.45 0.30～1.00 11.0～14.0 0.090 0.040 ——ZGMn13-2 0.90～1.35 0.30～1.00 11.0～14.0 0.070 0.040 ——ZGMn13-3 0.95～1.35 0.30～1.00 11.0～14.0 0.070 0.035 ——ZGMn13-4 0.90～1.30 0.30～1.00 11.0～14.0 0.070 0.040 1.50～2.50 —ZGMn13-5 0.75～ 1.30 0.30～ 1.00 11.0～14.0 0.070 0.040 — 0.90～1.20b.高锰铸钢的力学性能与用途。

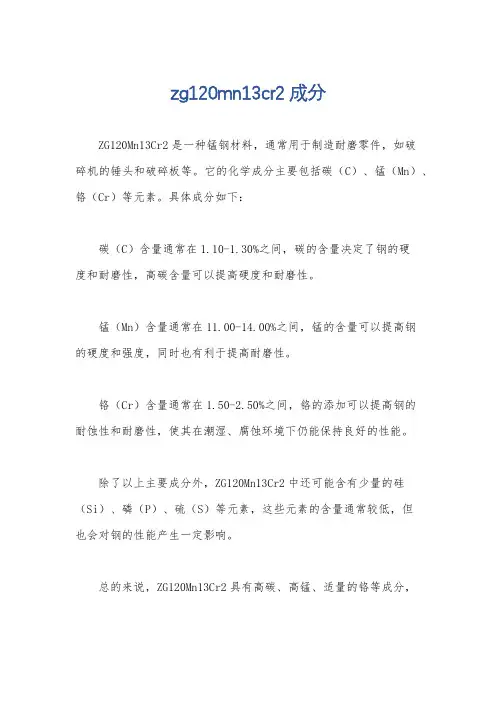

zg120mn13cr2成分
zg120mn13cr2成分
ZG120Mn13Cr2是一种锰钢材料，通常用于制造耐磨零件，如破
碎机的锤头和破碎板等。
它的化学成分主要包括碳（C）、锰（Mn）、铬（Cr）等元素。
具体成分如下：
碳（C）含量通常在1.10-1.30%之间，碳的含量决定了钢的硬
度和耐磨性，高碳含量可以提高硬度和耐磨性。
锰（Mn）含量通常在11.00-14.00%之间，锰的含量可以提高钢
的硬度和强度，同时也有利于提高耐磨性。
铬（Cr）含量通常在1.50-2.50%之间，铬的添加可以提高钢的
耐蚀性和耐磨性，使其在潮湿、腐蚀环境下仍能保持良好的性能。
除了以上主要成分外，ZG120Mn13Cr2中还可能含有少量的硅（Si）、磷（P）、硫（S）等元素，这些元素的含量通常较低，但
也会对钢的性能产生一定影响。
总的来说，ZG120Mn13Cr2具有高碳、高锰、适量的铬等成分，
使其具有较高的硬度、强度和耐磨性，适用于制造需要耐磨性能的零部件。
Mn13高锰耐磨钢的优异性能
Mn13高锰耐磨钢的优异性能Mn13钢板是一种奥氏体淬火钢，在受到振动或材料强烈冲击后具有很高的耐磨性。
它在冲击载荷和磨损条件下使用，并具有表面奥氏体组织变形引起的马氏体相变。
表面层的硬度和强度随组织相强度的变化和位错的增强而急剧增加，但内层基体的仍然是奥氏体并且仍然具有很高的塑性韧性。
实际使用结果表明，这种钢在变形层具有明显的加工硬化现象，表面硬度大大提高。
具有高硬度的硬化层可以抵抗冲击磨料磨损。
高锰钢在强冲击磨料磨损的条件下具有优异的抗磨性能，并具有更大的抗冲击性和耐磨性。
冲击载荷低时，Mn13钢板的表面硬度可达到HB300-400，冲击载荷高时可达到HB400-500。
Mn13钢板用途
Mn13高锰耐磨钢主要应用于抛丸机、球磨机衬板、粉碎机、发电厂扇磨叶片等。
Mn13具有高耐磨的表面层和良好的冲击韧性，许多新型材料和现代表面工程技术在性价比上仍无法与高锰钢相比。
高锰耐磨钢厂家
上海频开实业有限公司位于国内现有规模较大的钢材市场——乐从钢铁世界，供应涟钢Mn13高锰耐磨钢，可供规格4-25mm，代订期货，是集原材料供应、加工、物流配送于一体的现代化企业。
高锰耐磨钢板Mn13材料的详细解析
高锰耐磨钢板Mn13材料的详细解析Mn13是抵抗强冲击、大压力物料磨损等耐磨材料中的最佳选择，具有其它耐磨材料无法比拟的加工硬化特性，在较大冲击载荷或较大接触应力的作用下，钢板表层产生加工硬化，表面硬度由HB200迅速提升到HB500以上, 从而产生高耐磨的表面层，而钢板内层奥氏体仍保持良好的冲击韧性。
高锰钢最大的特点有两个：一是外来冲击载荷越大，其自身表层耐磨性越高；二是随着表面硬化层的逐渐磨损，新的加工硬化层会连续不断形成。
高锰钢的特殊性能，适于制作长时间经受高冲击物料磨损的耐磨构件，长期以来广泛应用于冶金、矿山、建材、铁路、电力、煤炭等机械设备中。
尤其是近几十年年来，随着现代工业的高速发展和科学技术的突飞猛进，高锰钢已成为磁悬浮列车、保险柜、防弹车、凿岩机器人、新型坦克等先进设备中首选的耐磨材料。
许多新型材料和现代表面工程技术在性价比上仍无法与高锰钢相比。
抗拉强度≥800MPa；冲击性能ak≥90J；延伸率≥40%化学成分特点Mn13是高锰耐磨钢（HIGH MANGANESE STELL ）是抵抗强冲击、大压力物料磨损等耐磨材料中的最佳选择。
高锰钢最大的特点有两个：一是外来冲击越大，其自身表层耐磨性越高；二是随着表面硬化层的逐渐磨损，新的加工硬化层会连续不断形成。
Mn13扎制钢板对强冲击磨损和大应力磨损有极好的耐磨性能，在使用过程中不会出现破碎，而且具有便于切割、焊接、弯曲等易机械加工性能。
传统使用的高铬铸铁仅仅对移动磨损有较好的耐磨性。
Mn13轧制钢板可以有效降低设备易损件的使用成本并节省设备检修费用，提高成品竞争力。
标准其相关的国家标准和国际标准如下：我国高锰钢铸件的国家标准(GB/T5680-2010)牌号有：ZGMn13-1、ZGMn13-2、ZGMn13-3、ZGMn13-4、ZGMn13-5；美国ASTM奥氏体锰钢铸件标准(ASTMA128/A128M-1993)钢号有：ASTM-A(UNS-J91109)、ASTM-B-1(UNS-J91119)、ASTM-B-2(UNS-J91129)、ASTM-B-3(UNS-J91139)、ASTM-B-4(UNS-J91149)、ASTM-C(UNS-J91309)、ASTM-D(UNS-J91459)、ASTM-E-1(UNS-J91249)、ASTM-E-2(UNS-J91339)、ASTM-F(说明：如果用户无其它要求,一般供给钢号A铸件)；日本高锰钢铸件国家标准[JISG5131(1991)]牌号有：SCMnH1、SCMnH2、SCMnH3、SCMnH11、SCMnH21；俄罗斯铸造高锰钢标准ΓOCT977-1988钢号有：110Γ13π、110Γ13X2BPπ、110Γ13ΦTπ、130Γ14XMΦAπ、120Γ10Φπ;ISO奥氏体锰钢铸件国际标准[ISO13521:1999(E)]牌号有：GX120MnMo7-1、GX110MnMo13-1、GX100Mn13、GX120Mn13、GX120MnCr13 2、GX120MnNi13-3、GX120Mn17、GX90MnMo14、GX120MnCr17-2；英国铸造高锰钢标准：Hadfield 钢加工工艺1、Mn13高锰耐磨钢板的切割,建议采用等离子切割。
Mn13高锰低磁性钢板
Mn13高锰低磁性钢板一：Mn13简介四：Ｍｎ１３特点Mn13是高锰耐磨钢(HIGH MANGANESE STELL )是抵抗强冲击、大压力物料磨损等耐磨材料中的最佳选择。
高锰钢最大的特点有两个:一是外来冲击越大，其自身表层耐磨性越高;二是随着表面硬化层的逐渐磨损，新的加工硬化层会连续不断形成。
Mn13扎制钢板对强冲击磨损和大应力磨损有极好的耐磨性能，在使用过程中不会出现破碎，而且具有便于切割、焊接、弯曲等易机械加工性能。
传统使用的高铬铸铁仅仅对移动磨损有较好的耐磨性。
Mn13轧制钢板可以有效降低设备易损件的使用成本并节省设备检修费用，提高成品竞争力。
五：Ｍｎ１３标准标准型的Mn13高锰钢又称Hadfield钢，是由英国人Hadfield于1882年发明的。
其相关的国家标准和国际标准如下:我国高锰钢铸件的国家标准(GB/T5680-2010)牌号有:ZGMn13-1、ZGMn13-2、 ZGMn13-3、ZGMn13-4、ZGMn13-5;美国ASTM奥氏体锰钢铸件标准(ASTMA128/A128M-1993)钢号有:ASTM-A(UNS-J91109)、ASTM-B-1(UNS-J91119)、ASTM-B-2(UNS-J91129)、ASTM-B-3(UNS-J91139)、ASTM-B-4(UNS-J91149)、ASTM-C(UNS-J91309)、ASTM-D(UNS-J91459)、ASTM-E-1(UNS-J91249)、ASTM-E-2(UNS-J91339)、ASTM-F(说明:如果用户无其它要求,一般供给钢号A铸件);日本高锰钢铸件国家标准[JISG5131(1991)]牌号有:SCMnH1、SCMnH2、SCMnH3、 SCMnH11、SCMnH21;俄罗斯铸造高锰钢标准ΓOCT977-1988钢号有:110Γ13π、110Γ13X2BPπ、110Γ13ΦTπ、130Γ14 XMΦAπ、120Γ10Φπ;ISO奥氏体锰钢铸件国际标准[ISO13521:1999(E)]牌号有:GX120MnMo7-1、GX110MnMo13-1、GX100Mn13、GX120Mn13、GX120MnCr13 2、GX120MnNi13-3、GX120Mn17、GX90MnMo14、GX120MnCr17-2。
Mn13高锰耐磨钢性能介绍
Mn13高锰耐磨钢性能介绍
高锰钢是指含锰量在1、5或10%以上的合金钢，分为高碳高锰耐磨钢ZGMn13，中碳高锰无磁钢40Mn18Cr3、50Mn18Cr4，低碳高锰不锈钢，高锰耐热钢，TWIP钢，中锰钢%Mn=3-8%wt等。
Mn13特别适于制作长时间经受高冲击物料磨损的耐磨构件，广泛应用于冶金、矿山、建材、铁路、电力、煤炭等机械设备中。
Mn13成品钢板具有良好塑韧性，易于加工成型，表面经冲击后，由于围观组织变化，表面硬度迅猛升高，从而表现出优异的耐磨性能。
随着表面的逐渐磨损，内部组织逐渐发生转变，使钢板表面持续拥有良好抗耐磨性能。
上海频开实业有限公司位于国内现有规模较大的钢材市场——乐从钢铁世界，主营产品有耐磨钢、高强钢、汽车大梁钢、冷轧高强车厢板、耐候钢、容器板、耐酸钢、中高碳钢等特殊材料，常备万吨库存，品种规格全，可代订期货。
是集原材料供应、加工、物流配送于一体的现代化企业。
MN13钢板,MN13钢板规格表,MN13钢板化学成分,MN13钢板切割,
Mn13钢板是抵抗强冲击、大压力物料磨损等耐磨材料中的最佳选择，具有其它耐磨材料无法比拟的加工硬化特性，在较大冲击载荷或较大接触应力的作用下，钢板表层产生加工硬化，表面硬度由HB200迅速提升到HB500以上, 从而产生高耐磨的表面层，而钢板内层奥氏体仍保持良好的冲击韧性。
Mn13钢板是高锰耐磨板是抵抗强冲击、大压力物料磨损等耐磨材料中的最佳选择。
Mn13扎制钢板对强冲击磨损和大应力磨损有极好的耐磨性能，在使用过程中不会出现破碎，而且具有便于切割、焊接、弯曲等易机械加工性能。
Mn13钢板切割方式：1、Mn13钢板的切割,建议采用等离子切割。
等离子切割分为水下等离子和空气等离子切割两种。
采用水下等离子切割时,等离子气体可产生几千度的高温,高锰钢板切口处迅速熔化,并因水的阻隔避免了氧化,水又对钢板及时进行冷却,阻止碳化物析出,使钢板切割面光滑平整,无热影响区,切割质量最佳,是切割高锰聊城泰佑启金属：0635-7779210 139-69-55-8118钢的首选。
也可采用空气等离子切割。
2、Mn13高锰耐磨钢板也可采用传统的火焰切割。
采用火焰切割时,建议采用切割小车,根据钢板厚度不同,采用不同规格的枪头,燃气和氧气配比调整适当(最好是中性火焰),最好是全部调整好后再开始下料,防止因中途熄火引弧造成断面缺口,影响切割质量。
Mn13钢板切割有关事项：mn13钢板切割包含冷切割和热切割。
1.冷切割有水射流切割、剪切、锯切或磨料切割;2.热切割包括火焰切割、等离子切割和激光切割。
高级别厚钢板的火焰切割方法与普通低碳和低合金钢的切割一样简单，但在切割厚钢板厚板时，需要注意!随着钢板厚度和硬度的增加，切割边部出现裂纹倾向加大。
为防止钢板切割裂纹的产生，切割时应遵循以下建议：1. 切割裂纹：钢板切割裂纹类似于焊接时产生氢致裂纹，如果钢板切边产生裂纹，将会在切厚48小时至几周内才出现。
因此，切割裂纹属于延迟性裂纹，钢板厚度和硬度越大，出现切割裂纹就越大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Mn13耐磨钢板
Mn13耐磨衬板
[核心提示] 材料名称:Mn13高锰钢板
Mn13钢板可选切割工艺
Mn13规格：132*8046*7775
1、火焰切割：火焰切割设备的成本低并且是切割厚金属板唯一经济有效的手段,但是在薄板切割方面有其不足之处.与等离子比较起来,火焰切割的热影响区要大许多,热变形比较大.为了切割准确有效,操作人员需要拥有高超技术才能在切割过程中及时回避金属板的热变形.
2、激光切割：激光切割设备可切割4mm以下的不锈钢,在激光束中加氧气可切割20mm厚的碳钢,但加氧切割后会在切割面形成薄薄的氧化膜.切割的大厚度可增加到20mm,但切割部件的尺寸误差较大.
3、剪板机：剪板机是借于运动的上刀片和固定的下刀片,采用合理的刀片间隙,对各种厚度的金属Mn13耐磨板施加剪切力,使Mn13耐磨板按所需要的尺寸断裂分离.剪板机属于锻压机械中的一种,主要作用就是金属加工行业.
4、等离子切割机：等离子切割是利用高温等离子电弧的热量使工件切口处的金属部分或局部熔化（和蒸发）,并借高速等离子的动量排除熔融金属以形成切口的一种加工方法.
Mn13钢板应用领域
1）工程机械设备：装载机推土机挖掘机铲斗板、侧刃板、斗底板、刀片、忖板。
2）装卸机械设备：卸轧机链板，料斗衬板，抓斗刃板，中型自动翻斗车翻斗板
3）建筑机械设备：水泥推料机齿板，混凝土搅拌机衬板，搅拌楼衬板，除尘器衬板
4）冶金机械设备：铁矿烧结输送弯头，铁矿石烧结机衬板，刮板机衬板
5）矿山机械设备：矿料、石料破碎机衬板、叶片。
6）其他机械设备：沙磨机筒体、叶片，各种港口机械耐磨部件
7）火电设备：磨煤机衬板，煤斗，煤分输送管，煤分分配器格板，卸煤设备衬板8）抛丸机械设备：抛丸机衬板
Mn13详细分析
Mn13是抵抗强冲击、大压力物料磨损等耐磨材料中的最佳选择，具有其它耐磨材料无法比拟的加工硬化特性，在较大冲击载荷或较大接触应力的作用下，钢板表层产生加工硬化，表面硬度由HB200迅速提升到HB500以上, 从而产生高耐磨的表面层，而钢板内层奥氏体仍保持良好的冲击韧性。
高锰钢最大的特点有两个：一是外来冲击载荷越大，其自身表层耐磨性越高；二是随着表面硬化层的逐渐磨损，新的加工硬化层会连续不断形成。
高锰钢的特殊性能，适于制作长时间经受高冲击物料磨损的耐磨构件，长期以来广泛应用于冶金、矿山、建材、铁路、电力、煤炭等机械设备中。
尤其是近年来，随着现代工业的高速发展和科学技术的突飞猛进，高锰钢已成为磁悬浮列车、保险柜、防弹车、凿岩机器人、新型坦克等先进设备中首选的耐磨材料。
许多新型材料和现代表面工程技术在性价比上仍无法与高锰钢相比。
Mn13化学成分
Mn13 0.90-1.20 0.30-0.80 11.00-14.00 ≤0.035 ≤0.030
Mn13机械性能
抗拉强度延伸率冲击性能20℃初始硬度值（HB）硬化后硬度值（HB）冷弯180°
Mn13 ≥800MPa ≥40% ak≥90（J） 200-250 >300 合格
Mn13特点
Mn13是高锰耐磨钢（HIGH MANGANESE STELL ）是抵抗强冲击、大压力物料磨损等
耐磨材料中的最佳选择。
高锰钢最大的特点有两个：一是外来冲击越大，其自身表层耐磨性越高；二是随着表面硬化层的逐渐磨损，新的加工硬化层会连续不断形成。
Mn13扎制钢板对强冲击磨损和大应力磨损有极好的耐磨性能，在使用过程中不会出现破碎，而且具有便于切割、焊接、弯曲等易机械加工性能。
传统使用的高铬铸铁仅仅对移动磨损有较好的耐磨性。
Mn13轧制钢板可以有效降低设备易损件的使用成本并节省设备检修费用，提高成品竞争力。
Mn13标准
标准型的Mn13高锰钢又称Hadfield钢，是由英国人Hadfield于1882年发明的。
其相关的国家标准和国际标准如下：我国高锰钢铸件的国家标准(GB/T5680-2010)牌号有：ZGMn13-1、ZGMn13-2、 ZGMn13-3、ZGMn13-4、ZGMn13-5；美国ASTM奥氏体锰钢铸件标准(ASTMA128/A128M-1993)钢号有：ASTM- A(UNS-J91109)、
ASTM-B-1(UNS-J91119)、ASTM-B-2(UNS-J91129)、ASTM-B-3(UNS-J91139)、
ASTM-B-4(UNS-J91149)、ASTM-C(UNS-J91309)、 ASTM-D(UNS-J91459)、
ASTM-E-1(UNS-J91249)、ASTM-E-2(UNS-J91339)、ASTM-F(说明：如果用户无其它要求,一般供给钢号A铸件)；日本高锰钢铸件国家标准[JISG5131(1991)]牌号有：SCMnH1、SCMnH2、SCMnH3、 SCMnH11、SCMnH21；俄罗斯铸造高锰钢标准ΓOCT977-1988钢号有：110Γ13π、110Γ13X2BPπ、110Γ13ΦTπ、 130Γ14 XMΦAπ、120Γ10Φπ;ISO
奥氏体锰钢铸件国际标准[ISO13521:1999(E)]牌号有：GX120MnMo7-1、GX110MnMo13-1、GX100Mn13、GX120Mn13、GX120MnCr13 2、GX120MnNi13-3、GX120Mn17、GX90MnMo14、GX120MnCr17-2。
Mn13加工工艺
1、Mn13高锰耐磨钢板的切割,建议采用等离子切割。
等离子切割分为水下等离子和空气等离子切割两种。
采用水下等离子切割时,等离子气体可产生几千度的高温,高锰钢板切口处迅速熔化,并因水的阻隔避免了氧化,水又对钢板及时进行冷却,阻止碳化物析出,使钢板切割面光滑平整,无热影响区,切割质量
最佳,是切割高锰钢的首选。
也可采用空气等离子切割。
2、Mn13高锰耐磨钢板也可采用传统的火焰切割。
采用火焰切割时,建议采用切割小车,根据钢板厚度不同,采用不同规格的枪头,燃气和氧气配比调整适当(最好是中性火焰),最好是全部调整好后再开始下料,防止因中途熄火引弧造成断面缺口,影响切割质量。
