简介编辑本段回目录
船舶电力推进是将船舶推进原动机(现一般多采用柴油机或燃气轮机)产生的机械能量转变为电能，并以电机驱动船舶螺旋桨的一种推进方式，有常规推进器和吊舱推进器两种形式。
吊舱式推进器，电动机和螺旋桨直接相连，可以360度水平旋转，构成独立的推进模块，吊挂于船体底部，可分为前桨(牵引)式、后桨(推)式和串列式等，还有对转桨、导管桨等多种形式的推进器。
但是，吊舱式推进器有两个难题:一是吊舱和桨轴的密封;二是传递的功率受到一定限制。
吊舱式混合电力推进系统，由芬兰的KMY和ABB两家公司于1989年提出。ABB公司推出的对转桨(contra-rotating propulsion)吊舱式混合电力推进系统，结合了常规推进器和吊舱推进器两种形式，适用于诸如潜水作业供应船、破冰船、旅游船、潜艇、化学品船、油船、LPG船、LNG船等。
吊舱式混合电力电力推进装置的开发及应用，使得船舶采用电力推进的市场份额迅速增长。随着电力电子学、半导体技术、交流电机变频调速等技术日渐成熟，船舶吊舱式混合电力推进系统在机动性、可靠性、运行效率和推进功率等方面都有了突破性的进展，显示出广泛的应用前景。
类型编辑本段回目录
船舶电力推进系统作为船舶IPS 系统的核心组成部分，其主要由推进电动机、电力系统、螺旋桨装置和变速控制装置四个部分组成。
目前在世界各国最流行的电力推进方式即是吊舱式推进方式，它主要由吊舱和推进器组成。流线型吊舱悬挂在船体尾部，由法兰盘和船体相接，吊舱内安装的电动机直接驱动螺旋桨，吊舱可作360 度回转，替代舵的作用，可以显着改善船舶的操纵性能和紧急机动性能。
由于吊舱式推进装置本身完全包含在吊舱内，船身主体省去了轴支架、尾柱等附体，原动机及发电机在船舱内可以比较灵活地布置，尾轴、减速齿轮以及传动轴系等都可省去。
由于吊舱式推进装置在船舶设计制造、操作控制以及运营维护等方面优点较多，因而发展迅速。下面对世界上四种主要吊舱式推进器分别加以介绍，它们是AZIPOD，SSP，MERMAID 和DOLPHIN。这四种推进装置基本概念相同，但各有特点，主要表现在吊舱的水动力特性设计、螺旋桨设计、推进电机的形式以及变频方式等方面。
1、AZIPOD 吊舱式推进方式 二十年前，芬兰海事局开始寻求在冰海区航行的高性能破冰船的解决方案，其初步的想法是推进电机应该提供任意方位的推进力。在此背景下，作为世界传动领域的领先者，ABB芬兰分公司提出了Azipod
的原型方案并提交给芬兰Kvaerner Masa 船厂制造，这是最先应用于船舶的吊舱式推进装置，相关的Azipod 推进技术也申请了专利。现在Azipod 吊舱式电力推进系统已经成为大型豪华游轮的一种标准配置。Azipod 吊舱式电力推进的实物图与结构Azipod 吊舱式推进装置采用空气冷却电动机，这就意味着在定子和吊舱之间存在使空气可以循环的空隙，采用封闭的冷却系统，热交换器安放在舱内，在大型的吊舱内设有通往舱内的通道，可以不必在干坞时装卸，轴封和轴承可以由潜水员在吊舱外面进行更换。在变频控制技术方面，Azipod 系统一般采用交交变频器和直接转矩控制方法来实现对推进电机的调速。从1990
年1500kW 的Azipod 推进装置应用于“SEILI”号航道服务船开始，截至2004 年ABB 公司使用Azipod 推进装置的累计安全运行时间已经超过了130 万小时，良好工况的概率达到了99.75%。由于其系统较高的稳定性，目前Azipod 推进装置已经占据了吊舱推进装置市场一半以上的份额。
为了满足中小型船舶对船舶操纵性能和运行经济性等方面日益增长的市场需求，ABB公司于2000
年推出了Compact Azipod 推进装置，其实物与结构简图如图3-2 所示：Compact Azipod 的结构设计为高度模块化，可以“即插即用”和快速安装，它结构简单只有很少的运动部件，因此可以显着地降低安装成本和缩短交货周期。Compact Azipod 推进装置在离岸支持船、钻井平台、科考船、豪华游轮和渡轮上都有所应用，提供的功率范围从0.5MW～5MW 不等。有资料显示Compact Azipod 推进装置用于半潜式钻井平台的动力定位系统，在提供同样推力的情况下，装机功率可以比机械推进装置减少10%～12%，据离岸支持船运行统计，采用Compact Azipod 推进器与直接机械推进相比可以减少30%～40%的燃油消耗。Compact Azipod 推进器目前在我国已成功应用在“烟-大”火车轮渡项目，通过近几年的运营，其已取得了较好的经济效益。由于Compact Azipod 推进器良好的可靠性和经济性，现已在中小型船舶中得到了广泛的应用。
3、MERMAID 吊舱式推进方式
Mermaid 推进器的独到之处在于用户可以选择Kamewa 公司在转向推力器方面的专有技术，利用一个闭锁回转装置使维护人员安全地进入吊舱式推进器内部进行检查、拆卸桨叶或整个螺旋桨、轴密封或整个导流罩而无需进坞。这样，船舶可以保持不间断运营，获得全寿命期内最长的运营时间，降低维修费用提高运营收益，目前可提供的推进器功率范围为5MW～30MW。Mermaid 推进器的电机设置与Azipod 推进器不同的是，它的定子烧嵌在吊舱内壁上，利用周围的海水对流来冷却部件，这样的吊舱装置在尺寸上要比采用全空气冷却系统的吊舱装置小，因而提高了水动力效率。
Mermaid 的推进系统采用的是交直交变频器来实现对推进电机的调速，交直交变频器的突出优点是与大功率异步电动机有着良好的配合，与采用交交变频器的电力推进系统相比，这种系统具有效率高、噪声低和震动小的特点。Mermaid 推进器提供了牵引式，顶推式和高推力顶推式三种形式的吊舱供船东选择。牵引式Mermaid 推进器适用于高速双螺旋桨船，如客滚船和豪华游船等；顶推式Mermaid 推进器适用于中速单螺旋桨船；高推力顶推式Mermaid 推进器用于需要最大拉力的低速船，如拖轮、近海工程船和海洋平台等。
3、SSP 吊舱式推进方式
SSP 吊舱式推进器系统是德国西门子（Siemens）公司和肖特尔（Schottel）公司合作的产品，为了反映出该推进器系统的合作开发的特点取名为SSP。SSP 是一种吊挂式推进器系统，其功率输出范围在5MW~30MW 之间，其推进装置实物与结构图。
SSP 推进器结构上主要分为三层：最上面一层是安装在船体内的推进操作室，里面配有电动液压操作系统，可以改变推进装置的方位（可起到舵的作用）；中间一层是方位模块；下面一层则是伸入水中的推进模块。焊接在推进模块上位于两个螺旋桨之间的两个鳍，用于补偿吊舱在非线性螺旋桨滑流场中产生的不平衡力，有助于提高推进器的总体效率。双螺旋桨的结构设计可使两个螺旋桨分摊推进功率，这样可以降低单个螺旋桨的负荷。
SSP 吊舱推进器采用Permasyn
永磁同步电动机用以驱动Schottel 公司的前后配对的螺旋桨。由于最初设计开发永磁式同步电动机是作为潜艇的动力部件，因此电动机的结构紧凑。
和传统的同步电动机相比同样功率的Permasyn 电动机直径可减少40%，重量可减少15%。
SSP 推进器的推进电机通常采用基于IGBT 的直接水冷式交交变频器驱动，该驱动系统按12脉波设计，这样可降低由变频器导致的船上电网的总谐波畸变量，选用这种变频器也保证了电动机电流接近于一个正弦波形，使结构噪声减小。交交变频器由于可以和螺旋桨直接相连，所以不需要减速齿轮箱等传动机构，从而大大提高了传动效率。
4、DOLPHIN 吊舱式推进方式
Dolphin 推进器和Azipod 推进器一样也采用空气冷却定子和转子，螺旋桨轴的密封使用工业标准的唇密封，并采用六相同步电机作为推进电机。牵引式的推进器使轴向吸入性能得到改善，空泡性能好，低励磁，低噪音。一般采用交直交变频器，如果功率需求比较低或有特殊要求时可以采用PWM 变频器，Dolphin 推进装置可提供的功率范围为3MW~19MW。
概述编辑本段回目录
1、吊舱式混合电力推进系统的结构形式
对转桨吊舱式混合电力推进系统，由两部分组成:
(1)固定螺距的主螺旋桨
由二冲程柴油机直接推进，或由四冲程机通过减速箱推进，还可全电力推进(即由机舱内的电动机推进，能在很低的转速例如10%额定转速状态下连续运行)。
(2)一台电动吊舱牵引式螺旋桨(与主螺旋桨对转)
吊舱是在原来舵的位置上的一个流线型的壳体，变频调速的交流马达直接装入壳内，螺旋桨置于壳体前端。因为推进系统本身完全包含在吊舱内，可省去如轴支架、尾轴、减速齿轮装置等附属部分。
发电机位于船舱内，电力和相关的控制数据经电缆和滑环装置传送给电动吊舱式螺旋桨的电动机。
电动吊舱可以作360度回转，不仅省去舵装置，也不再需要装备艉侧推器。这样，全部转速范围内，它都能输出较高的扭矩;各种流体动力状态下，它都可使螺旋桨达到最佳状态。
2、吊舱式混合电力推进系统性能
芬兰的技术与研究中心(VTT)，与荷兰的MARIN，对对转螺旋桨吊舱式混合电力推进系统(Hybrid
CRP pod)进行了大量船模试验池研究。压力波动试验和气穴试验在荷兰的MARIN进行。
试验在船名为ENVIROPAX的二艘大型渡轮姊妹船进行。船舶装备柴油机机械推进和电动吊舱式对转桨推进(CRP)的混合电力推进系统。
混合电力吊舱推动系统在CRP和主推进器之间有两种不同的功率分配选择。一艘船装备10000kW吊舱式推进器，33600 kW机械推进器，总功率43600kW，称为“小吊舱装置”，;另一艘船装备19000k W吊舱式推进器，23200 kW机械推进器，总功率42200 kW，称为“大吊舱装置”。
研究项目主要有: 功率分配对船舶推进效率的影响;
船体的压力波动和水动力特性;
不同情况下桨叶和吊舱式推进器的气穴现象，等。
(1)机械推进与吊舱推进的功率分配
两船吊舱推进与机械推进的功率分配百分比，试验范围都是从20%:80%到55%:45%(吊舱式推进器:机械推进器)。
试验明显表明，吊舱式推进与机械推进之间功率分配的不同，对螺旋桨效率没有产生任何明显的影响。功率分配在各50%时运行更平稳。
姊妹船同样航速所需要的功率，“小吊舱装置”更小，说明“小吊舱装置”比“大吊舱装置”阻力小。

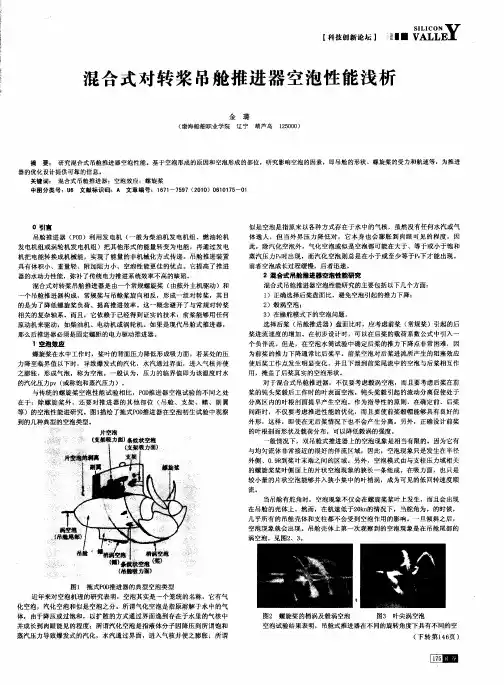

混合式对转桨吊舱推进器空泡性能浅析
【科技创新论坛】 ？ ｌ一
混合式对转桨吊舱推进器空泡性能浅析
金璐
（渤海船舶职业学院辽宁葫芦岛１２５０００）
摘要： 研究混合式吊舱推进器空泡性能。基于空泡形成的原因和空泡形成的部位，研究影响空泡的因素，即吊舱的形状、螺旋桨的受力和航速等，为推进
器的优化设计提供可靠的信息。 关键词：混合式吊舱推进器：空泡效应；螺旋桨
中圈分类号：ｕ６文献标识码：Ａ文章编号：１６７１－－７５９７（２０１０）０６１０１７５—０１
０引言
吊舱推进器（ＰＯＤ）利用发电机（一般为柴油机发电机组、燃油轮机
发电机组或涡轮机发电机组）把其他形式的能量转变为电能，再通过发电
机把电能转换成机械能，实现了能量的非机械化方式传递。吊舱推进装置
具有体积小、重量轻、附加阻力小、空泡性能更佳的优点。它提高了推进
器的水动力性能，弥补了传统电力推进系统效率不高的缺陷。
混合式对转桨吊舱推进器是由一个常规螺旋桨（由舷外主机驱动）和
一个吊舱推进器构成，常规桨与吊舱桨旋向相反，形成一组对转桨，其目
的是为了降低螺旋桨负荷、提高推进效率。这一概念避开了与常规对转桨
相关的复杂轴系。而且，它依赖于已经得到证实的技术：前桨能够用任何
原动机来驱动，如柴油机、电动机或涡轮机。如果是现代吊舱式推进器，
那么后推进器必须是固定螺距的电力驱动推进器。
１空泡效应
螺旋桨在水中工作时，桨叶的背面压力降低形成吸力面，若某处的压
力降至临界值以下时，导致爆发式的汽化，水汽通过界面，进入气核并使
之膨胀，形成气泡，称为空泡。一般认为，压力的临界值即为该温度时水
的汽化压力ｐｖ（或称饱和蒸汽压力）。
与传统的螺旋桨空泡性能试验相比，ＰＯＤ推进器空泡试验的不同之处
在于：除螺旋桨外，还要对推进器的其他部位（吊舱、支架、鳍、副翼
等）的空泡性能进研究。图１描绘了拖式ＰｏＤ推进器在空泡初生试验中观察
到的几种典型的空泡类型。
图ｌ拖式ＰＯＤ推进器的典型空泡类型
电力推进系统在船舶中的应用与研究
电力推进系统在船舶中的应用与研究
摘要：本文对船舶电力推进系统进行介绍，分析了船舶电力推进系统的原理和特点，并针对船舶电力推进术介绍其发展现状。
关键词：船舶；电力推进；现状
前言：
电力推进系统已有上百年历史，受到各种因素的制约，发展缓慢。到20世纪80年代起，供电系统、推进电机及信息技术的迅猛发展，使得电力推进装置打破了长期徘徊局面，电力推进系统得到大力的发展。近年，在特种船及海工装备领域，我国电推技术的应用日益广泛，所配套的电力推进系统，以ABB、西门子等成套进口为主。在电推船舶核心装置电力推进系统的研发配套领域，我国相关单位的自主研发刚刚起步，大型船舶的电推进装置，目前仍以成套进口为主。尤其是在供电系统、配电系统、推进系统方面的集成设施及配套模块相对缺乏，行业标准化也未系统形成。随着开发研究的逐步完善，电推船舶建造及应用会在未来发生变化，船舶推进及建造模式也将随之发生改变。
一、电力推进原理
随着技术进步，提出了发展综合全电力推进系统（IPS）概念，将船舶的电力系统和推进系统组成一个整体，把动力机械能转化为电能，提供给推进设备和船上其它设备使用，使船舶日用供电和推进供电一体化，实现能源的综合利用和统管理习船舶综合全电力推进系统包括：发电、输电、配电、变电、推进、储能、监控和电力管理。是现行船舶平台的电力和动力两大系统发展的综合：它不是电力推进加自动电站的简单组合，而是从概念到方案、组成、配置、技术等方面均发生重大变化，给未来的船舶带来一场革命电力推进船舶，主要指船舶的主推进系统是由电动机所带动的。它利用发电机（一般为柴油机发电机组、燃气轮机发电机组或涡轮机发电机组）把其它形式的能量转变成电能，再通过电动机把电能转换成机械能，实现了能量的非机械方式传递。典型电力推进系统船的系统原理框图如下：
G—主发电机；EG—应急发电机；Q—主开关；MSB—主配电板；ESB—应急配电板；M—电动机；T—变压器；VFD-变频器 BT -----侧推 MT----主推进器
船舶动力系统发展史
船舶动力系统发展史
工业与市场
世界船舶动力系统的
发展趋势与竞争格局
曹惠芬
由船舶主机(柴油机、蒸汽轮机、燃气轮机等)、传动系统(轴系、齿轮箱、联轴节、离合器等)和推进器(螺旋桨、全向推进器、侧向推进器等)组成的船舶动力系统，是船舶上最主要和最重要的设备，平均来说，其价值约占全船设备总成本的35%，约占总船价的20%。加之，其具有军民通用性和船陆通用性，世界主要造船国家都高度重视并优先发展船舶动力系统。本文试对世界船舶动力系统的技术发展趋势和产业竞争格局做一概括分析，以期对我国船舶动力系统发展提供参考。
刘贵浙
目前，蒸汽轮机推进系统主要是在LNG船和核动力军船上应用。在现有LNG船队中蒸汽轮机推进装置仍占主导地位，艘数占比达83%、舱容占比达76%。LNG船使用蒸汽轮机推进有其
液化特殊的原因:在LNG船上，气装在隔热舱中运输，仍不可避
免地有部分液化气蒸发，而将这部分天然气重新液化的费用很
安全的方式是高，因此，较经济、
———————————————————————————————————————————————
用作锅炉燃料，由锅炉产生的高压蒸汽推进汽轮机。值得注意的是，由于蒸气轮机推进系统自身的不足和其他类型推进系统的竞争，在近年完工交付的LNG船中已出现了新型双燃料柴-电推进装置和低速柴油机作动力，特别是在LNG船手持订单中，采用蒸汽轮机作动力的LNG船艘数占比仅为29%、舱容占比仅为25%;而采用低速柴油机作动力装置的LNG船艘数占比为17%、容积占比为24%，采用双燃料柴-电推进装置的LNG船艘数占比达到54%、容积占比达到50%。预计未来蒸气轮机推进系
3
轮机、柴油机所取代。目前，世界上各类船舶的动力系统主要有以下四种推进方式:
—1.蒸汽轮机推进系统——
取代往复式蒸汽机，又被柴油机所取代，目前主要在LNG船和核动力军船上应用
蒸汽轮机，又称汽轮机、蒸汽透平发动机或蒸汽涡轮发动机，是将蒸汽的能量转换为机械功的旋转式动力机械。由于其热效率和功率重量比比往复式蒸汽机有很大改进，发明后逐渐在军船和商船上取代了往复式蒸汽机。20世纪上半叶横跨大西洋往返于欧洲和北美的高速定期班轮多是采用蒸汽轮机作动力。20世纪60年代后，蒸汽轮机又逐渐被热效率更高的柴油机所取代。蒸汽轮机推进系统，主要由蒸汽轮机、主锅炉、凝汽器、齿轮减速器、联轴节、齿轮箱、轴系、螺旋桨等设备组成，其特点是单机功率大，工作可靠，振动和噪声小，———————————————————————————————————————————————
客滚船应用电力推进系统的可行性研究
《管理与杖术》２００６年摹１期
客滚船应用电力推进系统的可行性研究
周凌辉沈勃
摘要：客滚船是一种特种船舶，在保
证安全和航速下，既要多装车辆又要改善乘 客的舒适性。电力推进系统可以满足嗓音低、
振动小、机动性好、机舱布置灵活、经济性
好、可靠性高的要求。 本文简要介绍了电力推进方式，并与柴
油机推进进行比较评估。分析了客滚船采用 电力推进方式的可行性、经济性等。依托在
制的１４０００ｔ客滚船提出了电力推进方案。 关键词：客滚船船用变频器 Ｚ推进
器 中心电站
１、引言 随着电力电子技术和现代交流调速技术
的迅速发展，船舶采用电力推进方式逐渐成 为重要的发展趋势。这主要是因为电力推进
同传统的柴油机推进相比具有多个方面的优
０ 点，例如噪音低，振动小，机动性能好；机
舱布景灵活，经济性好，可靠性高等。 船舶电力推进系统主要是由推进电动机
及其主推进电力系统、螺旋桨装置和变频调 速控制装置３部分组成
它与柴油机推进最大的区别是，金船的
使用功率均由电力系统的中心电站统一提 供，螺旋桨由变频器供电的推进电机驱动。
因而取消了柴油机推进的中问刚性轴系和齿 轮箱装置。原动机与推进电机之间通过电缆
连接。 电力推进适用于越来越多种类的船舶， 包括滚装船和客船等，能显著提高船舶的总
体性能。因此电力推进正在走向越来越广阔 的船舶及海洋工程领域。
本文将针对客滚船的特殊要求对电力推
进应用于客滚船进行介绍和分析。
≮≈ ０
图１电力推进系统筒圈
２、交流电力推进的主要类型及其特点 交流电力推进技术经过一百多年的发 展，形成了多种不同的推进形式。下面我们 按电力推进系统中的主要设备类别来分别进
一３７一 ～ 一 ｒ
维普资讯 管理与技术》２００６耳第１期
行说明。 （１）推进器类型 目前在电力推进船舶中使用较多的推进 器主要有全回转ｚ推装置和吊舱推进单元
（ＰＯＤ）。 ①Ｚ型推进器 ｚ型推进器是一种舵桨合一的特种推进
船舶中压电力系统简介
船舶中压电力系统简介
【内容提要】船舶中压电力系统是我国海运界刚开始接触的崭新领域，此文以最近建造的“泰安口”半潜式电力推进特种运愉船的电力系统为例，简介船舶中压电力系统的结构和运行模式特点。
关键词：船舶 中压电力系统
有关中压电力系统的定义，世界各处以及在不同领域的标准不是完全一致的。IEEE
标准100 规定的中压交流电力系统定义是指额定电任大于1，000V ，小于10 , 000V的电力系统；在中压之上，还有高压和超高压。对于额定频率为60HZ的电力系统，中压的额定值有2.3 、4.16 、6.6kv 等等级；而额定频率为50HZ的电力系统，中压的额定放有3.3 、6.0、10KV 等级。
我们日常生活和动力用电中，常见的是额定电压为380V ( 50HZ）或440V ( 60HZ）的低压电力系统。低压电气设备的造价低，防止人身触电的安全性比中压电力系统高得多。但是当用电设备的功率很大时，作为低压系统，电流数值会很大，对于常用的电动机负载，起动时的电流更将大得惊人。因为决定绕组导休截面积的因素是I2R ，大的电流要求大的导体截面积，而绕组的极大截面将使大功率的低压电机无法制作。同时，极大的线路传输电流会使线路的功率损耗很大，以及在发生短路时产生巨大的短路电流，使与之相配的导线和断路器等设备的设计制作将变得难以实现。为此，在电网中，除了为了避免长距离输电损耗而采用了高电压及超高电压输电技术之外，对于大功率的用电设备和供配电网还采用了中压标准。选择电机是否采用中压标准的传统功率值分界点是45Okw ，但是这不是死规定，考虑具体条件和设计要求，会有更合理的不同数值。
目前国内外建造的大多数交流船舶电网的额定电压是44OV ，或者380V ，这是属于低压交流电力系统。但是随着船舶用电最的增加，发电机容量的增加，持别是一些特种用途船舶所装备的大功率中压用电设备，使中压开始进人船舶电力系统和供配电装置领域。例如，一些大型集装箱船舶侧推器的中压电动机、变频控制装置和配电网络，电力推进船舶的中压发电、配电、用电设备和网络。本文将以2002年底新建成的“泰安口”半潜式电力推进特种运输船的中压电力系统为例，简介中压电力系统的结构和运行模式特点。

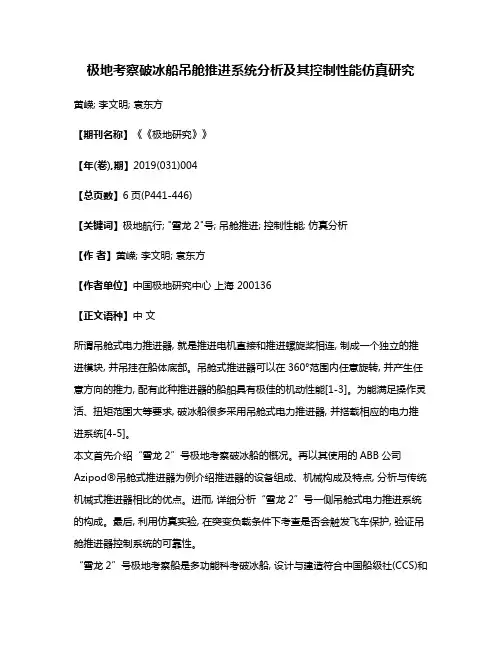

极地考察破冰船吊舱推进系统分析及其控制性能仿真研究
