高层与超高层建筑的一些暖通空调问题-李厚祥

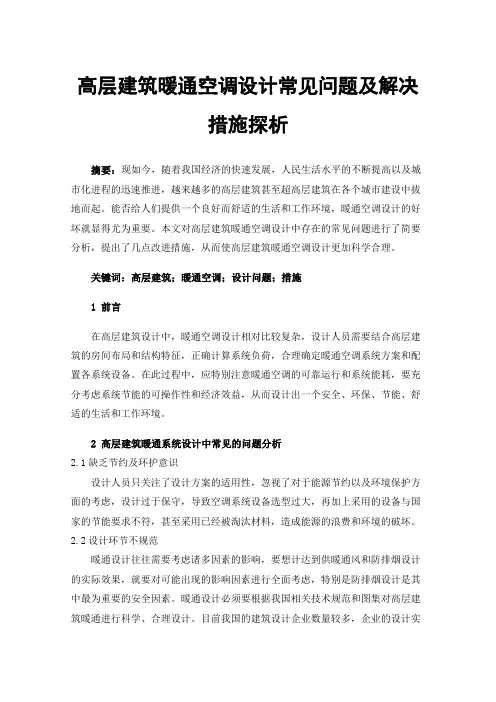

高层建筑暖通空调设计常见问题及解决措施探析
高层建筑暖通空调设计常见问题及解决措施探析摘要：现如今，随着我国经济的快速发展，人民生活水平的不断提高以及城市化进程的迅速推进，越来越多的高层建筑甚至超高层建筑在各个城市建设中拔地而起。
能否给人们提供一个良好而舒适的生活和工作环境，暖通空调设计的好坏就显得尤为重要。
本文对高层建筑暖通空调设计中存在的常见问题进行了简要分析，提出了几点改进措施，从而使高层建筑暖通空调设计更加科学合理。
关键词：高层建筑；暖通空调；设计问题；措施1前言在高层建筑设计中，暖通空调设计相对比较复杂，设计人员需要结合高层建筑的房间布局和结构特征，正确计算系统负荷，合理确定暖通空调系统方案和配置各系统设备。
在此过程中，应特别注意暖通空调的可靠运行和系统能耗，要充分考虑系统节能的可操作性和经济效益，从而设计出一个安全、环保、节能、舒适的生活和工作环境。
2高层建筑暖通系统设计中常见的问题分析2.1缺乏节约及环护意识设计人员只关注了设计方案的适用性，忽视了对于能源节约以及环境保护方面的考虑，设计过于保守，导致空调系统设备选型过大，再加上采用的设备与国家的节能要求不符，甚至采用已经被淘汰材料，造成能源的浪费和环境的破坏。
2.2设计环节不规范暖通设计往往需要考虑诸多因素的影响，要想计达到供暖通风和防排烟设计的实际效果，就要对可能出现的影响因素进行全面考虑，特别是防排烟设计是其中最为重要的安全因素。
暖通设计必须要根据我国相关技术规范和图集对高层建筑暖通进行科学、合理设计。
目前我国的建筑设计企业数量较多，企业的设计实力参差不齐，在高层建筑的暖通设计中经常会出现一些对规范理解和执行不到位的问题，再加上设计单位对设备专业不够重视，在技术交底环节的工作不够完善，导致高层建筑的暖通设计问题不断，从而影响了整个建筑的设计质量。
2.3常见问题建筑的通风在整个暖通设计中非常重要，如果通风设计特别是防排烟设计不合理，会影响整个空调系统的运行效率和整栋楼的安全运行。

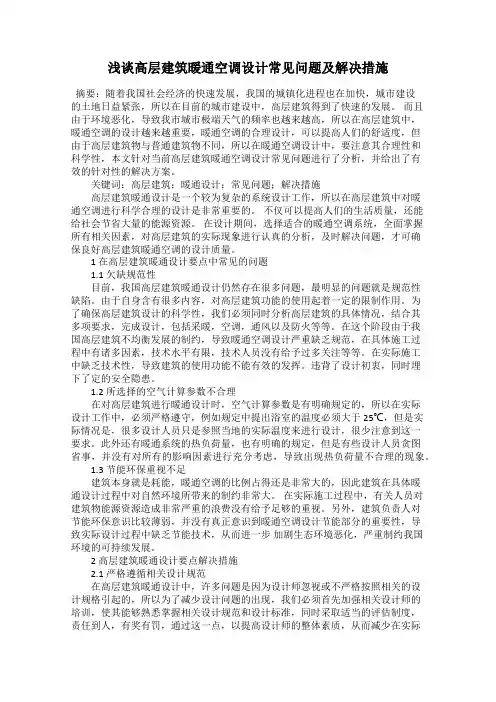

浅谈高层建筑暖通空调设计常见问题及解决措施
浅谈高层建筑暖通空调设计常见问题及解决措施摘要：随着我国社会经济的快速发展，我国的城镇化进程也在加快，城市建设的土地日益紧张，所以在目前的城市建设中，高层建筑得到了快速的发展。
而且由于环境恶化，导致我市城市极端天气的频率也越来越高，所以在高层建筑中，暖通空调的设计越来越重要，暖通空调的合理设计，可以提高人们的舒适度，但由于高层建筑物与普通建筑物不同，所以在暖通空调设计中，要注意其合理性和科学性，本文针对当前高层建筑暖通空调设计常见问题进行了分析，并给出了有效的针对性的解决方案。
关键词：高层建筑；暖通设计；常见问题；解决措施高层建筑暖通设计是一个较为复杂的系统设计工作，所以在高层建筑中对暖通空调进行科学合理的设计是非常重要的。
不仅可以提高人们的生活质量，还能给社会节省大量的能源资源。
在设计期间，选择适合的暖通空调系统，全面掌握所有相关因素，对高层建筑的实际现象进行认真的分析，及时解决问题，才可确保良好高层建筑暖通空调的设计质量。
1 在高层建筑暖通设计要点中常见的问题1.1欠缺规范性目前，我国高层建筑暖通设计仍然存在很多问题，最明显的问题就是规范性缺陷。
由于自身含有很多内容，对高层建筑功能的使用起着一定的限制作用。
为了确保高层建筑设计的科学性，我们必须同时分析高层建筑的具体情况，结合其多项要求，完成设计，包括采暖，空调，通风以及防火等等。
在这个阶段由于我国高层建筑不均衡发展的制约，导致暖通空调设计严重缺乏规范，在具体施工过程中有诸多因素，技术水平有限，技术人员没有给予过多关注等等。
在实际施工中缺乏技术性，导致建筑的使用功能不能有效的发挥。
违背了设计初衷，同时埋下了定的安全隐患。
1.2所选择的空气计算参数不合理在对高层建筑进行暖通设计时，空气计算参数是有明确规定的，所以在实际设计工作中，必须严格遵守，例如规定中提出浴室的温度必须大于25℃，但是实际情况是，很多设计人员只是参照当地的实际温度来进行设计，很少注意到这一要求。

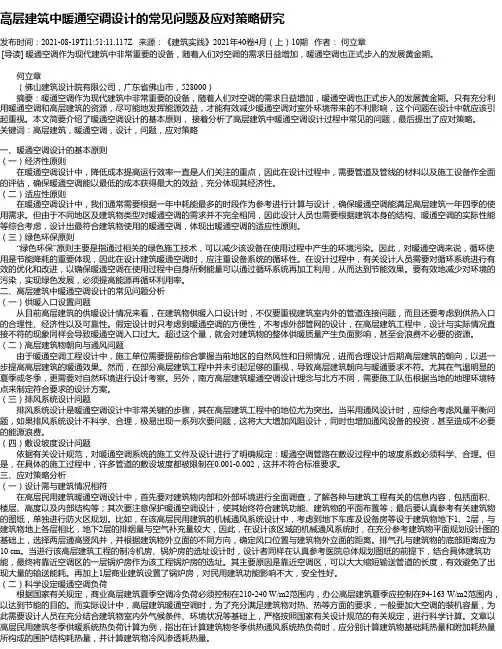

高层建筑中暖通空调设计的常见问题及应对策略研究
高层建筑中暖通空调设计的常见问题及应对策略研究发布时间：2021-08-19T11:51:11.117Z 来源：《建筑实践》2021年40卷4月（上）10期作者：何立章[导读] 暖通空调作为现代建筑中非常重要的设备，随着人们对空调的需求日益增加，暖通空调也正式步入的发展黄金期。
何立章（佛山建筑设计院有限公司，广东省佛山市，528000）摘要：暖通空调作为现代建筑中非常重要的设备，随着人们对空调的需求日益增加，暖通空调也正式步入的发展黄金期。
只有充分利用暖通空调和高层建筑的资源，尽可能地发挥能源效益，才能有效减少暖通空调对室外环境带来的不利影响，这个问题在设计中就应该引起重视。
本文简要介绍了暖通空调设计的基本原则，接着分析了高层建筑中暖通空调设计过程中常见的问题，最后提出了应对策略。
关键词：高层建筑，暖通空调，设计，问题，应对策略一、暖通空调设计的基本原则（一）经济性原则在暖通空调设计中，降低成本提高运行效率一直是人们关注的重点，因此在设计过程中，需要管道及管线的材料以及施工设备作全面的评估，确保暖通空调能以最低的成本获得最大的效益，充分体现其经济性。
（二）适应性原则在暖通空调设计中，我们通常需要根据一年中耗能最多的时段作为参考进行计算与设计，确保暖通空调能满足高层建筑一年四季的使用需求。
但由于不同地区及建筑物类型对暖通空调的需求并不完全相同，因此设计人员也需要根据建筑本身的结构、暖通空调的实际性能等综合考虑，设计出最符合建筑物使用的暖通空调，体现出暖通空调的适应性原则。
（三）绿色环保原则“绿色环保”原则主要是指通过相关的绿色施工技术，可以减少该设备在使用过程中产生的环境污染。
因此，对暖通空调来说，循环使用是节能降耗的重要体现，因此在设计建筑暖通空调时，应注重设备系统的循环性。
在设计过程中，有关设计人员需要对循环系统进行有效的优化和改进，以确保暖通空调在使用过程中自身所剩能量可以通过循环系统再加工利用，从而达到节能效果。
高层建筑暖通空调设计常见问题及措施探析
高层建筑暖通空调设计常见问题及措施探析摘要：暖通空调与建设项目的执行有关。
随着城市化的发展，人们对生活质量的需求也在增加。
建筑业是能量损失更为严重的行业。
暖通空调技术是土木工程的重要组成部分。
它不仅关系到整个项目的安全因素，而且也为整个项目的环境保护做出了贡献。
通过对暖通空调系统环保节能设计进行具体分析，可以了解当前暖通空调系统环保节能设计的基本知识，以及更高效的设计和应用策略，能够把整体的能源利用率控制在一个相对合理的范围内，为人们提供一个舒适、安全、环保、节能的生活环境。
关键词：暖通空调;节能设计;有效策略引言随着国家经济社会的发展，当前人们对提高生活质量的要求也越来越迫切，普通居民对居住环境的安全和舒适的具体要求逐渐提高。
建筑工程中对暖通空调的使用也在急剧增加。
在实践中，暖通空调可以有效满足人们的舒适需求并改善室内生活质量。
但是，使用暖通空调仍然存在许多问题，空调的高耗能是当前最为突出的问题之一。
减少能源的消耗是目前社会发展的重要条件。
设计暖通空调时，应特别注意改进节能技术。
一、关于暖通空调的概念介绍暖通空调是指负责加热，通风和空调的系统或设备。
通过加热，加速空气对流并促进风连续流动来实现空气循环的作用，或者增加空气湿度并改善环境。
空调的主要特点是，与传统的空调系统相比，它为人们创造了更加舒适的室内气候。
暖通空调能够对室内的空气进行调节。
调节的过程大致是如下：首先对室外的空气进行冷却处理，然后过滤。
过滤可以去除空气中的小颗粒。
空气变得更清洁。
另外，可以处理空气中的湿度，以使空气中的湿度与人体的感觉相匹配。
二、暖通空调调节的重要性随着人们经济水平的提高，越来越多的人选择在城市购房。
随着人们生活质量的提高，对环境的要求越来越严格。
传统的空调不再能满足人们的需求。
空调的使用使人民可以享受舒适的室内环境，这将使人民的生活更加美好，心情更加愉悦。
但是，随着经济的发展，人们对自然的破坏也越来越严重。
因此，有必要减少自然界的能量消耗。

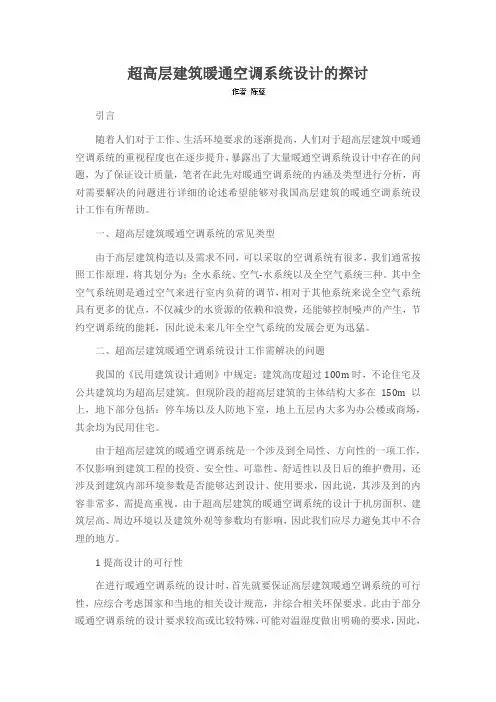

超高层建筑暖通空调系统设计的探讨
超高层建筑暖通空调系统设计的探讨引言随着人们对于工作、生活环境要求的逐渐提高，人们对于超高层建筑中暖通空调系统的重视程度也在逐步提升，暴露出了大量暖通空调系统设计中存在的问题，为了保证设计质量，笔者在此先对暖通空调系统的内涵及类型进行分析，再对需要解决的问题进行详细的论述希望能够对我国高层建筑的暖通空调系统设计工作有所帮助。
一、超高层建筑暖通空调系统的常见类型由于高层建筑构造以及需求不同，可以采取的空调系统有很多，我们通常按照工作原理，将其划分为：全水系统、空气-水系统以及全空气系统三种。
其中全空气系统则是通过空气来进行室内负荷的调节，相对于其他系统来说全空气系统具有更多的优点，不仅减少的水资源的依赖和浪费，还能够控制噪声的产生，节约空调系统的能耗，因此说未来几年全空气系统的发展会更为迅猛。
二、超高层建筑暖通空调系统设计工作需解决的问题我国的《民用建筑设计通则》中规定：建筑高度超过100m时，不论住宅及公共建筑均为超高层建筑。
但现阶段的超高层建筑的主体结构大多在150m以上，地下部分包括：停车场以及人防地下室，地上五层内大多为办公楼或商场，其余均为民用住宅。
由于超高层建筑的暖通空调系统是一个涉及到全局性、方向性的一项工作，不仅影响到建筑工程的投资、安全性、可靠性、舒适性以及日后的维护费用，还涉及到建筑内部环境参数是否能够达到设计、使用要求，因此说，其涉及到的内容非常多，需提高重视。
由于超高层建筑的暖通空调系统的设计于机房面积、建筑层高、周边环境以及建筑外观等参数均有影响，因此我们应尽力避免其中不合理的地方。
1提高设计的可行性在进行暖通空调系统的设计时，首先就要保证高层建筑暖通空调系统的可行性，应综合考虑国家和当地的相关设计规范，并综合相关环保要求。
此由于部分暖通空调系统的设计要求较高或比较特殊，可能对温湿度做出明确的要求，因此，应在设计阶段对全年的空调系统工况进行模拟分析，以确保其能够适应全年各种的室外气候条件。
高层建筑暖通空调设计要点分析
高层建筑暖通空调设计要点分析高层建筑作为城市中的标志性建筑，对于其暖通空调设计有着高度的要求，既要满足舒适性需求，又要考虑能源消耗和环保要求。
下面分别分析几个要点。
一、系统设计高层建筑的暖通空调系统一般采用集中式空调系统。
其中，供冷系统常采用冷却塔、冷水机组和水泵等设备，供热系统则采用锅炉、换热器和水泵等设备。
为了确保系统的可靠性和节能性，应使用高效节能的设备，如采用变频技术的高效风机、水泵以及热回收装置等。
二、管道布置在高层建筑暖通空调系统中，管道布置是一个关键环节。
为了确保系统运行的高效和安全，应避免管道交叉和歧管处的流阻。
同时，应尽可能缩短管路长度，减小管道阻力，并采用合适的管径，提高系统的运行效率。
三、风道设计风道设计直接关系到室内空气品质和舒适度。
在高层建筑中，由于楼层高度增加，风道长度也随之增加，同时要考虑到风口和回风口的布置和调节，使得空气能够顺畅地流动。
此外，风量和风速的设计也需要满足通风要求，同时要避免过大的风速和噪声。
高层建筑的供水系统主要包括冷却水和热水供应系统。
为了提高水系统的效率和节能性，应采用高效节能的水泵、换热器等设备，并合理安排管道布置，使得水的流动速度和流量符合要求，同时减小水的压降和波动。
五、管道隔声设计高层建筑中，室内空气调节设备的噪声会直接影响室内环境品质和居住者的舒适度。
因此，在管道布置时，应考虑管道的隔声问题，并合理选择材料和措施，降低噪音污染的影响。
六、能耗和环保高层建筑暖通空调设计要考虑节能和环保问题，应采用高效节能设备和技术，同时应采用可再生能源，如太阳能和地源热泵等。
此外，还应综合考虑建筑的朝向、设置遮阳措施、采光等因素，对建筑能源的消耗进行优化管理。
综上所述，高层建筑的暖通空调设计要点包括系统设计、管道布置、风道设计、水系统设计、管道隔声设计，以及能耗和环保问题。
在实际工程中，应综合考虑不同因素，为高层建筑的舒适性和能源节约做出合理的设计和管理。
高层建筑暖通空调设计常见问题及措施
高层建筑暖通空调设计常见问题及措施摘要：针对高层建筑暖通空调设计而言，需要加大质量管理力度，进行科学可行的设计，以此为人们生活环境质量的提升提供必要的保障。
需要关注的是，在高层建筑的暖通空调设计过程中，仍然存在一定的问题或者不足，对此，应该采取行之有效的解决措施。
结合这种情况，本文重点分析高层建筑暖通空调设计过程中存在的主要问题和对策等等。
关键词：暖通空调；高层建筑；设计问题；对策引言随着人们生活水平的日益提升，对于生活环境和居住环境也有越来越严格的要求，在这样的情况之下，需要更科学合理的设计暖通空调系统，使其在品质性能等方面得到更显著的提升，暖通工程设计质量如何对于整体工程的舒适度和功能性有着十分重要的影响，所以要高度关注暖通空调的设计工作，针对设计过程中存在的问题进行深入分析，然后提出和落实切实可行的优化策略。
1高层建筑暖通空调设计常见问题1.1供暖入口设置存在一定的问题通过实践调研可以看出，在当前的高层建筑暖通空调的供暖入口设计过程中，往往没有高度关注建筑内部和外部的管线连接等相关情况，并没有充分考虑到供暖入口的安全性、可行性和经济性。
在具体设计环节往往只是考虑到暖通空调的便捷，并没有高度关注外部管网的设计，由此导致实际的设计情况和应用现状不够吻合，导致供暖入口过大。
如果超标，对于整体建筑的供热质量会造成严重影响，导致不必要的资源能源浪费。
1.2建筑物朝向与通风问题在针对暖通空调进行设计的过程中，相关施工人员要充分结合当地的日照情况和自然风特征等等进行深入分析，以此为基准进行相对应的建筑物的朝向设计工作，这样能够提升建筑物的暖通效果。
然而针对具体实践而言，某些高层建筑并没有充分考虑到相关内容，因此使得高层建筑的朝向和暖通需求不够吻合，特别是在温度差异很大的冬季或者夏季，在实际的设计过程中，没有充分考虑到自然环境，在设计方案的制定过程中没有充分融合相关影响因素，由此导致实际的设计方案和具体的建筑朝向通风情况不够吻合，因而导致暖通空调无法呈现应有的效能。
超高层建筑暖通空调的方案设计探讨
超高层建筑暖通空调的方案设计探讨暖通空调作为现代化建筑不可或缺的重要设施设备，其设计质量的好坏直接影响到使用的舒适性以及功能的充分发挥。
因此，做好建筑暖通空调的方案设计工作有着至关重要的现实意义。
对此，笔者以某超高层建筑为例，在简要介绍工程基本概况的基础上，结合该工程设计分析了超高层建筑暖通空调方案设计的具体内容，并探讨了超高层建筑暖通空调设计要统筹解决的关键问题，以供参考借鉴。
标签：超高层建筑；暖通空调；方案设计；引言随着社会经济的快速发展以及城市化进程的不断加快，高层建筑日益涌现，这使得人们对建筑设备的要求也越来越高。
暖通空调设计方案的合理选择直接关系到其使用的舒适性以及功能的充分发挥，直接影响到暖通空调工程项目的成败和经济效益的优劣，因此，做好建筑暖通空调的方案设计工作有着至关重要的现实意义。
1、工程基本概况本建筑工程位于某市市中心，该建筑的地下4层至2层主要为车库与配套设备用房，地下1层至地上4层为员工餐厅及商业部分，5层以上为标准层，包括了南北塔楼。
其中南塔楼共30层，建筑高度121.7m，主要功能为五星级酒店客房。
北塔楼共35层，建筑高度182.6m，主要功能为办公。
裙楼地上8 层，容纳了银行、商业、餐饮、会议以及康体娱乐业态等。
该建筑外墙以玻璃幕墙为主，是一幢集商业、办公和娱乐休闲为一体的综合性建筑。
2、超高层建筑暖通空调方案设计内容2.1空调水系统设计方案空调水系统竖向分区是超高层建筑空调水系统设计中至关重要的环节，其设计的合理性对工程建筑的质量、安全、经济、节能有着较大的影响。
因此，在进行空调水系统设计时，要在充分考虑建筑特点以及避难层设置的基础上，对空调冷、热水系统进行竖向分区。
以本工程为例，空调冷、热水系统竖向分区包括高区（20-35层）和低区（19层以下）两方面，高、低两区冷、热水系统均设置了变流量水系统，且为竖向异程。
空调冷水系统：高区在15层进行换热；低区主要来自冷冻机房。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国建筑技术集团有限公司
的竖向高差不能太大，通常高度等于100米和低于100 米的高层建筑空调水系统不分区，高度等于50米和低
于50米的高层建筑采暖水系统不分区，而大于100米
的超高层都要对水系统进行压力分区。
中国建筑技术集团有限公司
（2）分区高度：当空调水系统的工作压力限定为1.6MPa程以及定压点的水压波动等因素。系统工作压
风压非常大。另外还要注意排烟出口和正压送风进风口；
排风出口和新风进口之间的高差和距离关系应满足规范
要求，不要形成短路。
中国建筑技术集团有限公司
5、多联机空调系统在办公楼中的应用
由于大型冷水机组空调系统不便计费，不能根据用户的需
要随时开启。一些出租用的高层和超高层办公楼采用多联
机空调系统，使用灵活方便容易计费，得到业主和地产开
4、高空设备层的进凤和排风口的位置
由于高层尤其是超高层的设备层设在高空。应特别注意
进、排风口的位置要和主导风向一致，即进风百叶设在
迎风面，风压的正压区、排风百叶应设在背风面（负压 区）。如果设反了，对进、排风影响很大，甚至倒风不 能正常运行。
中国建筑技术集团有限公司
因为10米/秒—20米/秒的风速的动压为60-241Pa形成的
风良好。
中国建筑技术集团有限公司
（3）防排烟系统 ① 大堂等场所采用可开启外窗用自动排烟窗排烟，从可
开启外门进行补风。
② 按规范要求设置机械防排烟系统。 （4）该工程水系统的分区 见图⑥
中国建筑技术集团有限公司
中国建筑技术集团有限公司
（5）特点：
① 该楼太高，即便分成三个区，中区的高差还有201.7
中国建筑技术集团有限公司
3、系统中设备实际承受的工作压力：一般在设计说明 中所说的水系统工作压力是指水系统中最高压力点的最
高压力，也即在水泵运行时水泵出口处的最高压力（通
常恒压点是设在水泵入口前）。设备在实际运行中所承 受的水压与设备所处的几何高度、相对于水泵的前后位 置，以及水泵的运行状态有关，除非设在水泵
中国建筑技术集团有限公司
发商的认可。大型离心冷机本身的COP虽然较高，但在
低负荷运行时，系统的总体COP并不比多联机空调系统
高。甚至有时每W冷量收费高于电费。
中国建筑技术集团有限公司
参考书：
高层民用建筑空调设计 潘云钢
暖通空调动力“技术措施”
1、水系统的工作压力问题：水系统的竖向高差很大，
在不同的高处，在循环水泵运行和不运行时各点的压
力是不相同的，系统的工作压力应该是系统运行时最 大压力点的压力。对于冷机和循环水泵设在地下层 （系统最底层），定压点在水泵的吸入口一侧时，
中国建筑技术集团有限公司
最大压力点在水泵出水口处，其压力为定压点的压力 加上水泵的扬程。 （1）当利用高位膨胀水箱定压时，系统的工作压力 应为膨胀水箱满水位与定压点的几何高差ΔH加水泵
（2）高层建筑： ① 十层及十层以上的住宅。 ② 建筑高度超过24米的公共建筑。 （3）超高层建筑：建筑高度超过100米的建筑。
中国建筑技术集团有限公司
2、按使用功能分类： （1）住宅
（2）旅馆、酒店、饭店
（3）办公楼（写字楼） （4）多功能综合楼
中国建筑技术集团有限公司 3、防火规范适用的建筑高度 见图①
米。为了降低水系统的工作压力，采用膨胀水箱定压而 不是定压补水气压罐。总共设置了6个膨胀水箱，形成6 个水系统，在上、中、下三个分区内又各自分成两个水 系统。
中国建筑技术集团有限公司
② 由于采用了冰蓄冷，冷冻水供水温度低，（4.5℃）
因此可用低温送风系统节省风道，降低风机电耗。
③ 另外由于地上空调机组和风机盘管的冷冻水串连 使用，见图⑦
同样的补水量的情况下补水泵的扬程降低，
中国建筑技术集团有限公司
水泵电机功率降低。另外，系统中的膨胀水存入高
位水箱其压能转为势能，能量损失很少，而气压罐 系统膨胀水通过电动阀泄入软水箱，水的压能全部 损失，因此不节能。
中国建筑技术集团有限公司
（3）膨胀水箱的缺点是，需要在比较高的位置（高 于系统最高点0.5米以上的 位置）设水箱，有时位置不好找。找不到放水箱的
中国建筑技术集团有限公司
中国建筑技术集团有限公司
供回水温差为10℃（4.5℃/14.5℃），大大的降低水泵 的电耗。风机盘管进水水温大于14℃，风机盘管为干
工况运行，避免了因表面潮湿造成的污染。
④ 一次水循环水泵设在冷机出水一侧降低了冷机的工 作压力。
中国建筑技术集团有限公司
四、高层和超高层建筑暖通空调设计中几个相关的问题
中国建筑技术集团有限公司
② 冷机按分区单独设置，水系统完全分开单独设
置。优点是避免了换热和输送能量的损失，比较
节能。缺点是冷机分散不便于管理和维护，而且 增加了中间设备层的荷载、振动和噪声。见图3
中国建筑技术集团有限公司
中国建筑技术集团有限公司 （4）通过空调水系统的压力分区，使超高层的空调水系
统变成多个高层水系统的竖向叠加，每个水系统架构基本
相同。 2、高层和超高层建筑空调和通风系统 由于空调风系统是按每层或几层设置的，因此高层和超 高层在空调风系统设计上没有什么区别，是按照高层建筑
的常规做法，见表①
中国建筑技术集团有限公司
中国建筑技术集团有限公司
3、高层和超高层建筑防排烟系统的区别和相同点
中国建筑技术集团有限公司
出口处的设备一般实际承压都低于水系统的工作压力。
为了降低冷机的实际工作压力，可以将冷机设在水泵前 端，水流先进冷机再进水泵，这样与水泵前后位置的变 动有时可以使冷机的实际承压降低一个压力等级，节省 设备投资。要注意设备实际承受的工作压力与设计说明
中系统工作压力的区别。
中国建筑技术集团有限公司
中国建筑技术集团有限公司
二、高层和超高层建筑在暖通空调方面的差别和相同点
1、高层建筑和超高层建筑水系统的压力分区 （1）分区的原因：水系统的工作压力受到设备和阀门承压 能力的限制不能太高，阀门和附件工作压力达到2.5MPa以 上时其造价成倍上升，设备的工作压力达到2.0MPa以上时
造价上升很多。为了控制水系统的工作压力就限制水系统
（3）水压分区的措施： ① 利用板式换热器将水系统分开，这是目前最常用的做 法。这种做法的优点是冷、热源集中于地下层便于管理 维护，在设备层中只有板换和循环水泵，相对于冷热源
来说减少了设备重量、噪声和振动。缺点是存在换热温
差，制冷功耗增加，因为冷机蒸发温度降低1℃
中国建筑技术集团有限公司
多耗电能3%。另外通过板换其水系统阻力增加10-16 米，增加了水泵的电能消耗。 见图②
⑥ 厨房：排风+补风（带冷却、加热盘管）。 ⑦ 地下物业用房：风机盘管+新风空调系统。
⑧ 电气机房：多联机空调系统+通风。
中国建筑技术集团有限公司
（2）冷、热源
① 冷源：冷机房在地下7层，内设离心式冷机和冰蓄冷装置 ② 热源：换热站在地下7层，市政热水125/65℃（冬季）， 70/40℃（夏季） ③ 冷却塔：冷却塔在M1设备层，该设备层层高13.5米，通
中国建筑技术集团有限公司
2、两种定压设备的比较 （1）膨胀水箱的压力比较稳定、压力波动小，水箱 水位上、下变化约为0.5-2.0米，恒压点的压力波动
为0.0049-0.0196Mpa，而气压罐补水恒压点压力变
化很大，可达几十米水柱。
中国建筑技术集团有限公司
（2）在保证系统最高点压力大于大气压力0.5米水 柱的条件下，用高位水箱定压比气压罐定压系统工 作压力低很多，因此节省补水泵的用电量。因为在
中国建筑技术集团有限公司
高层与超高层建筑的一些暖通空调问题
李厚祥
中国建筑技术集团有限公司
China Building Technique Group Co.,Ltd.
中国建筑技术集团有限公司 一、高层建筑的划分和分类 1、按建筑高度划分： （1）多层建筑： ① 九层及九层以下的住宅。
② 建筑高度等于和小于24米的公共建筑。
力会接近1.6MPa。采暖水系统的工作压力限定为0.8MPa
以内，对应的分区高度为50米。
中国建筑技术集团有限公司
近几年由于超高层的高度快速增加、设备和附件
的承压能力也不断提高。实际工程中有些水系统的 工作压力已经放大到2.0MPa和2.5MPa、分区高度已 经达到150米和200多米。
中国建筑技术集团有限公司
（1）区别：由于超高层建筑每隔10-15层设置一个避难层，
对于封闭的避难层要求加压送风，加压送风量30m³ /h m² 。 封闭的避难间正压（余压）值为25-30Pa。参见“高规 6.1.13条，8.3.5条和8.3.7.2条”。
中国建筑技术集团有限公司
按照高规8.2.1条的规定，超高层建筑的楼梯间和合用前 室不能自然排烟。以上几条都是超高层建筑与高层建筑 在防排烟方面的区别。 （2）相同点：除了上述区别之外，超高层防排烟系统的
做法与高层建筑基本相同。在设备层设风机，通过竖井
或竖向钢板风道进行送风或排烟。如图④所示。
中国建筑技术集团有限公司
中国建筑技术集团有限公司
三、超高层建筑实例
1、北京某个超高层综合楼，总建筑面积7.44万m² ，建 筑总高140米。（2006年施工图审查的图纸） （1）水系统通过板式换热器分成上、下两区，下区高
（1）空调风系统类型： ① 办公室及会议室：外区为风机盘管空调系统，内区 为带末端装置的变风量空调系统。
中国建筑技术集团有限公司
② 多功能厅：变风量系统。 ③ 职工餐厅：变风量系统+风机盘管空调系统。 ④ 观光厅：变风量系统+风机盘管空调系统。
⑤ 大堂：变风量系统+地面热水辐射供暖系统。
