(铝塑包装)珍菊降压片包装材料
附表1：
珍菊降压片药用PVC质量检验原始记录
检品编号： SOP-QCB-5002-01(1)
【外观】
取本品适量，在自然光线明亮处,正视目测。
表面。
每100cm2中1.3mm及1.3mm以下的晶点，有颗，1.3mm以上的晶点，有颗。
【规格】
用游标卡尺测量厚度：
（厚度基本尺寸 0.25mm）
用直尺测量宽度：
（宽度基本尺寸 135mm）
检验者：复核者：检验日期：
附表2：珍菊降压片药用PTP铝箔质量检验原始记录
检品编号： SOP-QCB-5002-01(2)
【外观】
取本品适量，在自然光线明亮处，正视目测。
表面。
【荧光物质】
取 100mm×100mm试样五片，将样品逐张置紫外灯下，在254nm和365nm波长处观察，其保护层及粘合层的荧光。
【文字内容】
取样品，在自然光线明亮处，与标准样稿对照，结果。
【规格】
用游标卡尺测量厚度：
（厚度基本尺寸 0.024mm）
用直尺测量宽度：
（宽度基本尺寸 135mm）
检验者：复核者：检验日期：
珍菊降压片小盒（铝塑装）质量检验原始记录
检品编号： SOP-QCB-5002-01（3）
【外观】
取本品,在自然光线明亮处, 正视目测。
结果
______________________________________________________________________。
【文字内容】
取样品,在自然光线明亮处, 与标准样稿对照，结果。
【规格】
取样品与标准样张比较，并用直尺和天平测量10只样品的尺寸大小和重量。
标准规定：长：100±3（mm）宽：65±2（mm）高：18±2（mm）
结果不符合规定的样品数为。
同一样品有两项以上缺陷时以一项计。
结论：
检验者：复核者：检验日期：
珍菊降压片说明书（铝塑装）质量检验原始记录
检品编号： SOP-QCB-5002-01（4）
【外观】
取本品适量,在自然光线明亮处,正视目测。
【文字内容】
使用说明书与标准说明书对照,结果。
【规格】
取说明书样张10张，用直尺测量长与宽数值：
标准规定：长：146±5（mm）宽：102±5（mm）
结果不符合规定的样品数为。
结论：
检验者：复核者：检验日期：
珍菊降压片热收缩膜（铝塑装）质量检验原始记录
检品编号： SOP-QCB-5002-01（5）
【外观】
取本品适量在自然光线明亮处，正视目测，结果。
【规格】
取样品10个，依次用游标卡尺测量其尺寸大小。
标准规定：长：300±2（mm）宽：160±2（mm）厚度≥ 2μm
结果不符合规定的样品数为。
同一样品有两项以上缺陷时以一项计。
结论：
检验者：复核者：检验日期：
珍菊降压片大箱（铝塑装）质量检验原始记录
检品编号： SOP-QCB-5002-01（6）
【外观】
取本品，在自然光线明亮处, 正视目测。
结果
___________________________________________________________________________ __________________________________________________________________________。
【文字内容】
取样品,在自然光线明亮处, 与标准样稿对照，结果。
【规格】
取样品与标准样张比较，并用直尺测量10只样品的尺寸大小。
标准规定：长：540±5（mm）宽：290±5（mm）高：220±5（mm）
结果不符合规定的样品数为。
结论：
检验者：复核者：检验日期：。
药品包装材料、标签、说明书
药品包装材料、标签、说明书药品包装材料、标签、说明书一、药品包装材料1.包装材料的种类和特性●塑料瓶：透明、具有一定的耐温性和防湿性，耐酸碱性强。
●铝塑泡罐：具有良好的密封性和防湿性，可以有效保护药品质量。
●玻璃瓶：透明、耐高温，对药品的稳定性有较好的保护作用，但易破碎，较重。
●泡腾片管：适用于泡腾片类型的药品包装，具有良好的密封性和防湿性。
●铝箔袋：耐光、防潮，适用于胶囊、颗粒药品的包装。
2.包装材料的选择标准●药品特性：根据药品的特性选择合适的包装材料，如对光线敏感的药品应选择不透光的包装材料。
●包装要求：根据药品的保存条件和运输特点选择合适的包装材料，如高温区域应选择耐高温的材料。
●安全性：包装材料应符合国家相关标准，不会对药品产生污染或质量变化。
●经济性：在满足药品质量要求的前提下，选择价格适中的包装材料。
二、药品标签1.标签内容●药品名称：标明药品的通用名称和商品名。
●规格和剂型：标示药品的规格（如单位含量、容量、重量等）和剂型（如片剂、颗粒剂等）。
●批号：用于追溯药品生产过程和质量监控。
●生产日期和有效期：标示药品的生产日期和有效使用期限。
●使用说明：包括适应症、用法用量、不良反应、注意事项等信息。
●生产厂商：标明药品生产厂商的名称和联系方式。
2.标签设计要求●易读性：标签上的文字和图案应清晰易读，字体大小和颜色应符合国家标准。
●耐久性：标签应具有耐久性，不易褪色、破损或掉落。
●清晰标识：标签上的信息应清晰标识，避免混淆或误解。
●尺寸要求：标签的尺寸应符合国家相关标准，能够容纳必要的信息并保证易读性。
三、药品说明书1.内容要求●药品通用名称和商品名●成分和药理作用：详细药品的成分和作用机制。
●适应症：说明药品所适用的疾病和症状。
●用法用量：指导患者正确使用药品的剂量和使用方法。
●禁忌症：使用药品的禁忌症，避免不适当的使用。
●副作用和不良反应：详细介绍可能出现的副作用和不良反应，并提供相应的应对措施。
药品包装材料
药用玻璃及容器 玻璃瓶的制作方法分为模制和管制 区别： 外观方面：管制瓶要比模制瓶要更透明些，管制 瓶底部要簿，模制瓶底部要厚，而且不太均匀，有 些还高低不平。管外径的误差管制瓶的要小些！ 材质方面：管制瓶国内一般为低硼硅，也可制作 中硼硅，而模制瓶为钠钙，因材质在耐药物酸性劣 于管制瓶。 管制瓶可以用于冻干，而模制瓶不可以！ 还有管制瓶价格比模制瓶贵！
概 论
Ⅱ类药包材： 指直接接触药品，但便于清洗，在实际使用过程中，经清洗后需要并可以消 毒灭菌的药品包装用材料、容器。 实施Ⅱ类管理的药包材产品有： （1）药用玻璃管； （2）玻璃输液瓶 （3）玻璃模制抗生素瓶； （4）玻璃管制抗生素瓶； （5）玻璃模制口服液瓶； （6）玻璃管制口服液瓶； （7）玻璃（黄料、白料）药瓶； （8）安瓿 （9）玻璃滴眼剂瓶； （10) 输液瓶天然胶塞； （11) 抗生素瓶天然胶塞； （12) 气雾剂罐； （13) 瓶盖橡胶垫片（垫圈）； （14) 陶瓷药瓶； （15) 中药丸塑料球壳；
概 论
Ⅲ类药包材： 指Ⅰ、 Ⅱ类外其他可能直接影响药品质量的 药品包装用材料、容器。 实施Ⅲ类管理的药包材产品有： （1）抗生素瓶铝（合金铝）盖； （2） 输液瓶（合金铝）、铝塑组合盖； （3） 口服液瓶（合金铝）、铝塑组合盖； 生产 Ⅱ、Ⅲ类药包材，须经所在省、自治区、直 辖市药品监督管理部门批准注册，并颁发《药包材 注册证书》。
概 论
实施Ⅰ类管理的药包材产品有： （1）药用丁基橡胶瓶塞； （2）药品包装用PTP铝箔； （3）药用PVC硬片； （4）药用塑料复合硬片、复合膜（袋）； （5）塑料输液瓶（袋）； （6）固体、液体药用塑料瓶； （7）塑料滴眼剂瓶； （8）软膏管； （9）气雾剂喷雾阀门； （10）抗生素瓶铝塑组合盖；
药品包装用铝箔质量标准
药品包装用铝箔质量标准【适用范围】本标准适用于本厂固体药品铝塑泡罩包装（PTP）用铝箔。
【品种】品种为保护层/ 铝箔基材/ 粘合层。
铝箔基材为工业用纯铝箔。
【技术要求】印刷质量（1）印刷文字、图案：应正确、清晰、牢固；在高温热合后，文字、图案仍清晰，不变色。
文字内容图案、符号应与标准样张一致。
（2）印刷错位：指定位置±1.5mm。
（3）印刷色泽：色泽应均匀，同批及不同批之间不允许有明显色差。
备注：凡无文字、图案的铝箔不检查（1）、（2）项。
微生物限度细菌总数应不得过1000个/100cm2，霉菌总数应不得过100个/100cm2，大肠杆菌、活螨应不得检出。
【编号】B-002【用途】用于固体制剂铝塑包装。
【复检周期】第一次复检周期6个月，第二次复检周期6个月。
【标准来源】GB12255—90、《中国药典》2000年版附录出师表两汉：诸葛亮先帝创业未半而中道崩殂，今天下三分，益州疲弊，此诚危急存亡之秋也。
然侍卫之臣不懈于内，忠志之士忘身于外者，盖追先帝之殊遇，欲报之于陛下也。
诚宜开张圣听，以光先帝遗德，恢弘志士之气，不宜妄自菲薄，引喻失义，以塞忠谏之路也。
宫中府中，俱为一体；陟罚臧否，不宜异同。
若有作奸犯科及为忠善者，宜付有司论其刑赏，以昭陛下平明之理；不宜偏私，使内外异法也。
侍中、侍郎郭攸之、费祎、董允等，此皆良实，志虑忠纯，是以先帝简拔以遗陛下：愚以为宫中之事，事无大小，悉以咨之，然后施行，必能裨补阙漏，有所广益。
将军向宠，性行淑均，晓畅军事，试用于昔日，先帝称之曰“能”，是以众议举宠为督：愚以为营中之事，悉以咨之，必能使行阵和睦，优劣得所。
亲贤臣，远小人，此先汉所以兴隆也；亲小人，远贤臣，此后汉所以倾颓也。
先帝在时，每与臣论此事，未尝不叹息痛恨于桓、灵也。
侍中、尚书、长史、参军，此悉贞良死节之臣，愿陛下亲之、信之，则汉室之隆，可计日而待也。
臣本布衣，躬耕于南阳，苟全性命于乱世，不求闻达于诸侯。
药品包装用铝箔(YBB00152002)
精心整理国家药品监督管理局国家药品包装容器(材料)标准(试行)YBB00152002药品包装用铝箔囊剂等)检查台0.1—的规定0.5g/(m 2的向PVC 度155±进行180°角方向剥离，不得低于7.0N/15mm(PVC)；不得低于6.0N/15mm(PVDC)。
【保护层粘合性】取一张纵向长90mm ，宽为全幅的试样(注意试样不应有皱折)。
将试样平放在玻璃板上，保护层向上，取聚酯胶粘带(与铝箔的剥离力不小于2.94N/20mm)一片，横向均匀地贴压试样表面，以160°～180°方向迅速剥离(见图1)，保护层表面应无明显脱落。
图1【保护层耐热性】取100mm×100mm 试样三片，分别将试样的保护层与铝箔原材叠合，置于热封仪中，进行热封(热封条件：温度200℃，压力0.2Mpa ，时间1s)，取出放冷，将试样与铝箔原材分开，观察保护层表面应无明显粘落。
【粘合剂涂布量差异】取100mm×100mm试样五片，分别精密称定(质量m1),用乙酸乙酯或其他溶剂擦去粘合剂，再精密称定(质量m2)。
m1与m2之差即为粘合剂的涂布量，同时计算五片涂布量的平均值，各片涂布量与平均值之间的差异均应在±10.0%以内。
【开卷性能】取100mm×100mm试样四片，将试样粘合层与保护层叠合，置于一块大小适宜的平板上，依次在试样上放置20mm×20mm的小平板与1.0kg砝码（见图2），于40℃烘箱中，保温2h后，取出，观察，粘合层面与保护层面不得粘合。
图2【破裂强度】取40mm×40mm试样三片，分置破裂强度仪上，测定，均不得低于98Kpa。
【荧光物质】取100mm×100mm试样五片，分别置于紫外灯下，在254nm和365nm波长4mg。
500ml）℃维持30min1ml，煮沸3）滴国药典0.9%21分钟，J）测定。
药品包装必须使用铝箔

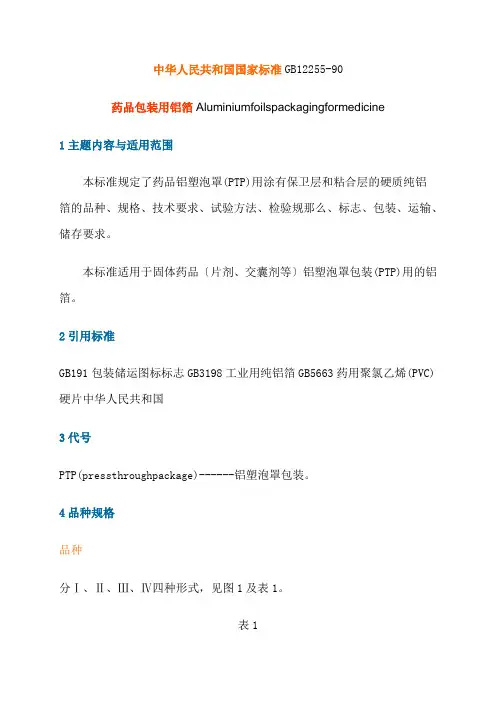

中华人民共和国国家标准GB12255-90药品包装用铝箔Aluminiumfoilspackagingformedicine1主题内容与适用范围本标准规定了药品铝塑泡罩(PTP)用涂有保卫层和粘合层的硬质纯铝箔的品种、规格、技术要求、试验方法、检验规那么、标志、包装、运输、储存要求。
本标准适用于固体药品〔片剂、交囊剂等〕铝塑泡罩包装(PTP)用的铝箔。
2引用标准GB191包装储运图标标志GB3198工业用纯铝箔GB5663药用聚氯乙烯(PVC)硬片中华人民共和国3代号PTP(pressthroughpackage)------铝塑泡罩包装。
4品种规格品种分Ⅰ、Ⅱ、Ⅲ、Ⅳ四种形式，见图1及表1。
表1品种a b c1)d2)eⅠ保卫层外侧印刷铝箔基财内侧印刷粘合层Ⅱ保卫层-铝箔基财内侧印刷粘合层Ⅲ保卫层外侧印刷铝箔基财-粘合层Ⅳ保卫层-铝箔基财-粘合层注：1)铝箔基材应符合GB3198规定。
2)内侧印刷应使用无毒药用油墨。
规格尺寸及答应偏差应符合表2要求。
表2厚度,mm宽度,mm长度,m全然尺寸极限偏差全然尺寸极限偏差全然尺寸极限偏差50~8001000+205技术要求5.1 外看应符合表3的要求。
表3工程要求外表干净、平坦、涂层均匀接头数每1000m内不多于3个,并在接头出加一标记卷面和端面应缠紧、缠齐，端面应平坦，不答应有塔形、错层、松层或管芯自由脱落现象，不答应有严峻碰伤、压陷绕卷截切面平坦度a、b、c值均小于1mm(a、b、c见图2)针孔度不应有密集的、连续性的、周期性的针孔1m2中m不答应m不超过1个5.2 印刷质量印刷文字、图案正确、清楚、牢固；在高温热合后，文字、图案仍清楚，不变色。
印刷错位：指定位置m。
物理性能应符合表4要求。
表4工程要求外表干净、平坦、涂层均匀接头数每1000m内不多于3个,并在接头出加一标记卷面和端面应缠紧、缠齐，端面应平坦，不答应有塔形、错层、松层或管芯自由脱落现象，不答应有严峻碰伤、压陷绕卷截切面平坦度a、b、c值均小于1mm(a、b、c见图2)针孔度不应有密集的、连续性的、周期性的针孔1m2中m不答应m不超过1个图2化学性能应符合表5要求。
铝塑复合膜用途
铝塑复合膜用途：
铝塑复合膜（Aluminum Plastic Composite Film）是一种多功能的复合材料，主要由铝箔和塑料薄膜组成。
它的用途非常广泛，主要包括以下几个方面：
1．食品和药品包装：铝塑复合膜被用作食品和药品的包装材料，如薯片外包装袋、胶囊外包装等。
这种材料具有良好的阻隔性能，能有效保持食品的新鲜度和药物的安全性。
2．电子产品包装：铝塑复合膜也用于电子产品的包装，如电脑主板、手机和其他电子组件的外部保护盒。
这些包装不仅提供保护作用，还能确保电子产品在存储和运输过程中的安全。
3．电池封装：铝塑复合膜特别适用于软包电池的电芯包装，因为它是软包装锂离子电池封装的关键材料之一，可以起到保护内部电芯材料的作用。
铝塑膜对阻隔性、冷冲压成型性、耐穿刺性、化学稳定性、绝缘性等方面有严格的要求。
4．其他工业应用：除了上述提到的领域，铝塑复合膜还应用于化工、机电产品等的包装。
它具有防潮、抗穿刺、隔热等多种功能，有助于保护产品和延长其使用寿命。
综上所述，铝塑复合膜因其独特的物理和化学特性，被广泛应用于多种场合，成为现代生活中不可或缺的材料之一。
铝箔包装材料
铝箔包装材料铝箔包装材料是一种常见的包装材料，它由铝材料制成，具有轻便、防潮、防氧化等优点，因此在食品、药品、化妆品等领域得到了广泛应用。
铝箔包装材料的特性使其成为许多产品的理想包装选择，下面我们将详细介绍铝箔包装材料的特点及其在不同领域的应用。
首先，铝箔包装材料具有优异的防潮性能。
铝箔本身具有很强的防潮性能，可以有效阻止空气、水汽等物质的渗透，保持包装内物品的干燥。
因此，在食品包装中，铝箔袋常被用来包装干果、糖果等易受潮的食品，保持其口感和品质。
在药品包装中，铝箔也常被用来包装药片、胶囊等药品，确保药品的质量和有效期限。
其次，铝箔包装材料具有良好的防氧化性能。
铝箔可以有效隔绝空气中的氧气，防止氧化反应的发生，从而保持包装内产品的新鲜度和品质。
在食品包装中，铝箔常被用来包装巧克力、奶制品等易氧化的食品，延长其保质期。
在化妆品包装中，铝箔也被广泛应用，例如用于包装面膜、精华液等产品，保持其有效成分的稳定性和活性。
另外，铝箔包装材料具有良好的隔热性能。
铝箔具有较高的导热性和反射性，可以有效隔绝外界热量的传导和辐射，保持包装内产品的温度稳定。
在食品包装中，铝箔袋常被用来包装速冻食品、冷冻食品等，延长其保鲜期并保持其口感和营养。
在药品包装中，铝箔也常被用来包装生物制品、疫苗等需要低温保存的药品，确保其质量和有效性。
总之，铝箔包装材料具有优异的防潮、防氧化、隔热等性能，适用于食品、药品、化妆品等领域的包装需求。
它的轻便、易加工、环保等特点也使其成为众多产品的理想包装选择。
随着科技的不断进步，铝箔包装材料的性能和品质将得到进一步提升，为各行业的包装需求提供更加优质的解决方案。
铝箔包装材料的应用前景一片光明，相信在未来会有更多的创新和突破，为包装行业带来更多的可能性。
药用包装材料质量标准
（一）聚酯／铝／聚乙烯药品包装用复合膜、袋来源国家药品监督管理局YBB00172002 本品系指聚酯(PET) 与铝箔(Al)及聚乙烯(PE) 通过黏合剂复合而成的膜。
本品的袋系将上述膜通过热合的方法制成。
本标准适用于固体药品包装用的复合膜、袋。
[外观] 取本品适量，照药品包装用复合膜、袋通则(试行)(YBB00132002) 外观项下的方法检查，应符合规定。
[鉴别]红外光谱取本品适量，采用内表面反射方法，照分光光度法(中华人民共和国药典2000 年版附录ⅣC)测定，PET 及PE 层应分别与对照图谱基本一致。
[阻隔性能] 水蒸气透过量照塑料薄膜和片材透水蒸气性试验方法杯式法(GBl037-88) 的规定进行。
试验时PE 层向湿度低的一侧，试验温度(38±2)℃，相对湿度(90±5)% ，不得过0．5(g ／m2·24h) 。
氧气透过量照塑料薄膜和薄片气体透过性试验方法压差法(GB ／T 1038-2000) 的规定进行。
试验时PE 层向氧气低压侧，试验温度为(23±2)℃，不得过0．5cm3 ／(m2·24h·0．1MPa) 。
[机械性能] PE 层与A1 层剥离强度照药品包装用复合膜、袋通则(试行)(YBB00132002) 内层与次内层剥离强度项下的方法检查，纵、横向剥高强度平均值均不得低于2．5N/15mm 。
[热合强度] 膜除另有规定外，裁取100mm×100mm 试片四片，将任意两个试片PE 面叠合，置热封仪上进行热合，热合温度150 ℃～170 ℃，压力0．2～0．3MPa ，时间1 秒。
从热合的中间部位各裁取 3 条15mm 宽的试样，进行试验。
试样应在温度23℃±2℃，相对湿度50%±5％的环境中，放置 4 小时以上，并在上述条件下进行试验。
以热合部位为中心线，打开呈180 度，把试样的两端夹在试验机的两个夹具上，试样轴线与上下夹具中心线相重合，并松紧适宜，夹具间距离为50mm ，试验速度为(300 ±30)mm ／min，读取试样断裂时的最大载荷，平均值不得低于12N／15mm 。
PVDC药用泡罩包装塑料片材的选择
PVDC药用泡罩包装塑料片材的选择药品的铝塑料泡罩包装又称水包眼包装，英文名为“PressThroughPackage”，简称“PTP”包装。
PTP包装是先将塑料薄片输送到电热器上使之软化，再将薄片置于模具内，然后从上模内向薄片充入压缩空气或在下模内抽真空，使薄片形成泡罩或空穴，成型后冷却，将药品置入泡罩内，药用铝箔涂有粘合剂的一面在生定的温度、压力、时间条件下与已装有药品的塑料薄片热封，形成泡罩包装。
PTP包装材料包括药用铝箔、塑料硬片等，这一章主要介绍用于PTP包装的塑料硬片。
PTP包装是由德国LAWSON MARDON SINGEN公司和BOSCH公司在20世纪50年代中期共同开发的。
PTP包装的应用使药品的单件包装走上成功之路。
PTP包装具有很大的优点：首先给患者提供了一次剂量的药品包装，既方便又经济；其次PTP包装保护药品的性能好，生产效率高，成本低，贮存占有的空间小，重量轻，运输方便；再次就是安全性好，由于PTP包装上可以印上文字说明，发药者和服药者均可避免错药的发生。
在我国，PTP铝塑包装的发展可追溯到20世纪80年代。
85年以前，我国生产的药品片剂、胶囊都采用玻璃瓶或简单塑料袋包装，在使用上和药品保质期以及用药安全性方面带来许多问题。
84年以后，国内由杭州塑料厂(杭州塑料工业有限公司前身)开发成功聚氯乙烯(PVC)药用包装硬片，使PTP铝塑包装——这一新颖的包装得到药厂的普遍欢迎，并迅速发展成为片剂、胶囊的主要包装形式。
PTP铝塑泡罩包装中所用到的面层材料，最常见的是PVC 药用片和以PVC药用片为基材涂覆或复合其它功能性高分子材料是金属材料而成的系列复合材料，这些材料主要是聚偏二氯乙烯(PVDC)、聚三氟氯乙烯(PCTFE)、尼龙(PA)、聚乙烯(PE)、铝箔(AL)等等。
复合材料结合了多种材料的性能，它不光具有PVC药用片的基本性能，还具有单一材料所没有的优异性能，比如：对水汽、氧气的优异阻隔性，良好的避光性、热封性，优良的热稳定性及加工性。
药包材的分类
药包材的分类：
通常情况下，药包材按材质、形制和用途进行分类。
按材质分类可分为塑料类、金属类、玻璃类、陶瓷类、橡胶类和其他类（如纸、干燥剂）等，也可以由两种或两种以上的材料复合或组合而成（如复合膜、铝塑组合盖等）。
常用的塑料类药包材如药用低密度聚乙烯滴眼剂瓶、口服固体药用高密度聚乙烯瓶、聚丙烯输液瓶等；常用的玻璃类药包材有钠钙玻璃输液瓶、低硼硅玻璃安瓿、中硼硅管制注射剂瓶等；常用的橡胶类药包材有注射液用氯化丁基橡胶塞、药用合成聚异戊二烯垫片、口服液体药用硅橡胶垫片等；常用的金属类药包材如药用铝箔、铁制的清凉油盒。
按用途和形制分类可分为输液瓶（袋、膜及配件）、安瓿、药用（注射剂、口服或者外用剂型）瓶（管、盖）、药用胶塞、药用预灌封注射器、药用滴眼（鼻、耳）剂瓶、药用硬片（膜）、药用铝箔、药用软膏管（盒）、药用喷（气）雾剂泵（阀门、罐、筒）、药用干燥剂等。
