镇胜高速公路北盘江大桥钢桁梁拼装及安装要点论文
浅谈镇胜高速公路北盘江大桥钢桁梁的拼装及安装要点
【摘要】文章结合实际介绍了北盘江大桥根据地形地貌所选择的结构形式及结合现场实际所采取的施工方案及施工工艺。
【关键词】北盘江大桥；结构；施工方案；施工工艺
1 工程概况
沪瑞国道主干线是“五纵七横”国道主干线系统中的一横（gz65），是西南地区通往华东地区的主要通道之一。镇宁至胜境关公路是gz65公路在贵州省境内的一段，也是贵州“两纵两横四联线”公路主骨架的重要组成部分。该路段起于安顺市镇宁县城北，东接清镇至镇宁高速公路，途经安顺、黔西南、六盘水三个地州市，穿越黄果树风景名胜管理区、关岭、晴隆、普安和盘县特区，终点为滇黔省界处的胜境关。
北盘江大桥位于贵州省晴隆县光照镇以东约7km的北盘江深度侵蚀切割区，从北盘江大小盘江之间河段跨越北盘江大峡谷，是沪瑞国道主干线贵州省镇宁至胜境关公路上跨越北盘江大峡谷的一座特大型桥梁。桥址区地表风化，基岩裸露，地貌上属岩溶峰丛及河流侵蚀区，临江两岸地形陡峻，起伏较大，高程变化从+572.2m～+893.1m，相对高差达321m，是典型的“v”型峡谷。
北盘江大桥的主桥为636米单跨双铰钢桁加劲梁悬索桥，东岸为4×45米的简支t梁，西岸3×45米连续预应力箱梁。大桥起止桩号k64+389.5～k65+409.5，全桥长1020米。其主梁由主桁、横梁、桥面板和上、下平面纵向联系等组成，桁高5.0m，桁宽28.0m。
加劲梁通过吊索与主缆相连，吊索标准间距为7m，吊索锚于主桁上弦节点锚箱上。全桥钢桁梁分4种吊装节段，吊装节段长度分别为13.46m、14.00m、14.00m、19.08m（跨中节段），共45个吊装节段、最大吊装重量为135吨。
2 钢桁梁安装总体施工方案
北盘江大桥作为山区大跨度桥梁，建设时从适用、安全、经济、和谐、美观等多方面进行评估和认证，考虑到当地的运输条件主梁采用钢桁梁；施工时结合工地现场实际，考虑施工难度、工程进度等因素，经过施工方案比选，决定采用缆索吊装安装。先将钢桁梁分节段在两岸路基上进行拼装，拼完后用龙门起吊交给运梁平车转运到主塔前端的起吊平台，通过缆索吊装系统逐节起吊，从中跨向两边对称安装，钢桁节段间先采用上弦固定铰连接，待所有钢桁节段及桥面板单元吊装、安装完毕，对全桥进行二恒等代加载，使之线形与设计线形一致后，再连接下弦和上、下平联及焊接桥面板。
3 准备工作
3.1 缆索吊装系统安装
缆索吊装系统由承重索、起重索、牵引索、支索器、跑车、起重吊架、起重及牵引卷扬机、索鞍、锚墩等组成。主承重索经过受力计算采用φ52的钢丝绳，单侧12线，利用架设猫道的先导索进行架设，钢丝绳绕过锚墩上的转向平衡轮组成循环主索。完成主索架设及滑轮穿索后，利用塔吊辅助安装跑车，待跑车安装完毕，再用先导索牵引跑车往返移动一个来回，即可完成牵引索、起重索、
支索器和支索器连接钢丝绳的安装。
缆索吊装系统分为主承重吊装系统及边承重吊装系统,其中主承重吊装系统负责主桁吊装用;边承重系统负责运输工具及检查钢桁连接用,是两套分离式的吊装系统,分开工作,独立指挥。主要由大跑车及小跑车连接牵引，完成缆索吊装工作。
3.2 场地的布置
拼装场：跨中节段由于比较长，不便于运输，其拼装场设在西岸主塔前端的场地上，拼好后直接竖直起吊后牵引到跨中交接吊杆安装，其它节段拼装场设在东、西两岸桥头的路基上，场内分别设置4个标准节段拼装台座和一条骑车运输通道，以便于杆件的转运和安装。每一拼装场的配套起重设备为2台80吨龙门吊和2台5吨龙门吊，跨径均21m，大门吊除了提升整个桁架节段移动外，还兼顾一个台座拼装过程中的杆件提升，小龙门吊只负责当个台座杆件在拼装过程中的提升。
堆放场：两岸钢桁节段堆放场均设在拼装场的前端，待节段拼好后用两台80吨的龙门吊移到堆放场上。东岸杆件堆放场由于受到场地限制设在路基左侧的弃土场上，西岸杆件堆放场直接设在拼装场后端的路基上，场内用20t -30t的汽车吊作为杆件存放工具，钢桁的构件根据构件编号分别运输及堆放。
4 拼装钢桁梁
4.1 钢桁梁构件的检验
钢桁加工至半成品后完成出厂检验工作，运输到现场后按照设
计图纸及尺寸验收后堆放，在运输过程中要做好防震变形的装卸工作。钢桁梁杆件制作误差或转运变形都会对拼装质量造成影响，所以每批杆件进场都要有质检人员，结合图纸提供的杆件和节点板的详细尺寸，根据《钢结构工程施工质量验收规范》对进场构件的几何尺寸进行抽样检查和复核。
4.2 杆件拼装顺序及流程
钢桁梁的拼装在支撑拼装台座进行，由于拼装程序复杂，在杆件进场后，组织技术人员及拼装作业人员进行杆件型号熟练程度的培训学习，接点板的认识；拼装过程中的注意事项，钢桁梁的拼装质量控制尤为重要。拼装顺序：先下弦杆及下平联→再腹杆→后上弦杆及横梁→上平联的顺序进行，先用冲钉及普通螺栓对各节点、杆件进行定位（冲钉及螺栓数量不得少于节点螺栓孔数的1/3），形成框架后，对整个桁架外形及几何尺寸进行检验，若桁架的空间尺寸不符合规定要求，须进行局部的调整，满足要求后，再进行桁架的安装。在试拼的过程中总结经验，试拼过程不需要上高强螺栓，只需要冲钉和普通螺栓拼装，以免对高强螺栓造成浪费。在完成试拼单元后组织人员学习，总结经验。
4.3 高强螺栓施工
在钢桁节段空间拼装完成后，技术员及质检员进行全面几何尺寸检查，确定满足要求后，可进行高强螺栓施工。先检查高强螺栓的垫圈、螺母安装正确后，上足每个节点的剩余螺栓孔，并作一般拧紧。然后将这部分高强螺栓按施拧工艺逐一循序初拧和终拧，完
成终拧并检查合格后，用黄或红油漆作标记。下一步是更换定位的普通螺栓和冲钉，更换好的高强螺栓按工艺进行初拧和终拧并检查合格后，同样用黄或红油漆作标记。为保证高强螺栓轴力满足设计要求，采用力矩电动扳手与控制箱配套使用，并独立供电和配置稳压电源，使其与大型机具电源分开，确保电动扳手输出扭矩的准确性，且每天上、下班都对电动扭力扳手进行标定。终拧的高强螺栓在抽检中不符合要求的立即更换，严格按高强螺栓施工规范执行。
4.4 钢桁梁的吊装、安装
钢桁梁的吊装采用缆索吊，由于缆索吊装系统的主承重索的间距不足28m，且引道路基的宽度也不足28m，因此钢桁梁按安装方向旋转90°在路基上进行拼装，待节段拼装好后，用龙门吊吊上运梁平车，通过轨道运输，经过锚碇进入引桥，在距主塔30米位置，通过运梁平车上的液压旋转装置将钢桁梁节段旋转90°至安装方向，再次启动运梁平车进入悬吊工作平台，进入吊装工作阶段。由于中节段长度为19.08米，比标准节段14.0米长5.08米，即使旋转90°拼装后运输也无法通过吊装系统的主承重索的边跨索，因此，中节段在西岸主塔前面进行拼装，直接进行起吊安装。
吊装时，先吊装跨中m1节段，再对称吊装两边的m2、m2a节段，当安装完m2和m2a次端节段后，拆除起吊平台，m3节段运到引桥索塔端头后，通过设在引桥后的浪风绳配合缆索吊下放安装m3端节段。此时，钢桁梁节段间的连接为上弦固定铰接，所有荷载由吊索承担。待安装好钢桁梁上盆式橡胶支座后，桥面板分别从1/4和
3/4分别向主塔和跨中进行安装。桥面板安装完成后，按照二期恒载进行预压，根据预压的结果进行桥面的线形调整和钢桁梁节段间的下弦杆、上下平联的连接。接着安装竖向拉压盆式橡胶支座和横向抗风支座及阻尼器（注：支座和阻尼器需在全桥荷载全部到位后，并在适宜的温度下才能固结），钢桁梁节段安装完成。
5 安装过程注意事项：
5.1钢桁梁杆件在加工过程中要控制好接点位置高强螺栓孔位的准确性，要与接点板螺栓孔位相匹配。
5.2 杆件在运输过程要注意防震，在装卸过程要注意防冲击，以免造成杆件变形。
5.3 杆件在堆放过程要注意垫平，要做好防潮防晒工作，避免暴晒。
5.4 杆件在拼装过程要选择好起吊工具，避免造成起吊碰撞伤及作业人员。
5.5 起吊过程要注意保持平衡，要设置专人指挥，指挥信号要清楚。
6 结束语：
北盘江大桥建设通过在拼装前对杆件尺寸、型号进行校对，控制台座和节段几何尺寸的精度及过程测量等手段，确保了钢桁梁拼装在2mm以内的精度要求；经过多种方案比选，大桥采用的跨度为636米的缆索吊装系统，为国内首次采用600米以上大跨缆索吊装法进行钢桁梁及异性钢桥面板整体节段安装，是一个大胆的创新，
施工期间该吊装系统每天可以吊装3~4个节段，施工进度，施工安全储备系数上均比其它安装方案优越，且降低了成本。技术含量高、安装精度高、施工难度大，吊装系统最大吊装能力达150吨，在同类型桥梁中，无论是吊装跨度还是吊装重量以及安装速度，均为国内领先。大桥根据地形地貌所选择的结构形式及结合现场实际所采取的施工方案，使之成为山区大跨径桥梁建设的一道亮点，该桥施工引进的新技术、新工艺为山区修建大跨度桥梁积累了宝贵经验，特别是缆索吊装法将在地处高原山区的桥梁建设将作为首选的施工工艺。
钢桁梁专项施工方案
#### 一、编制依据及范围
1.1 编制依据
本方案依据国家相关法律法规、行业标准、规范以及工程实际情况编制。主要包括：
- 《钢结构工程施工及验收规范》
- 《桥梁工程设计与施工规范》
- 《安全生产法》
- 《施工组织设计规范》
- 工程设计图纸及相关资料
1.2 编制原则
- 安全第一、预防为主
- 质量第一、以人为本
- 科学施工、绿色环保
1.3 适用范围
本方案适用于钢桁梁的施工安装，包括钢桁梁的制作、运输、吊装、拼接、防腐涂装等环节。
#### 二、工程概况
2.1 工程简介
本工程为某桥梁主桥钢桁梁施工，主桥跨径为XX米，采用XX米钢桁梁。钢桁梁由主桁、横联、上下平联组成，主桁上弦杆、下弦杆，横梁下弦杆采用焊接“型截面杆件，其余杆件均采用标准H形型钢。
2.2 钢桁梁设计概况
2.2.1 梁段设计构造
钢桁梁分为节段，每个节段包含若干个梁段。梁段长度根据现场施工条件和设备能力确定。
2.2.2 主要技术标准 - 钢材质量等级：Q345B
- 钢桁梁自重：XX kg/m
- 桁高：XX m
- 桁宽：XX m
- 跨径：XX m
2.3 自然及社会条件
工程所在地气候条件、地质条件、交通条件等均符合钢桁梁施工要求。
2.4 主要工程数量
钢桁梁总重量：XX吨
钢桁梁总长度：XX米
2.5 施工重难点
- 钢桁梁重量大、跨度长，吊装难度高；
- 钢桁梁拼接精度要求高，确保桥梁整体结构安全；
- 施工过程中要严格控制质量、进度、安全。
#### 三、总体施工方案
3.1 施工方案比选
根据工程实际情况，本工程采用以下施工方案：
- 制作与运输：采用工厂化预制、分段运输；
- 吊装：采用履带吊直接起吊；
- 拼接：现场拼接；
- 防腐涂装：采用现场喷涂。
3.2 总体施工方法
1. 钢桁梁制作：在工厂内进行，确保制作质量； 2. 钢桁梁运输：采用分段运输，确保运输安全；
3. 钢桁梁吊装：采用履带吊直接起吊，确保吊装安全；
山区大跨度悬索桥加劲梁施工工艺分析
第３８卷第２期 ２０１２年６月 湖南交通科技
ＨＵＮＡＮ ＣＯＭＭＵＮＩＣＡＴＩＯＮ ＳＣＩＥＮＣＥ ＡＮＤ ＴＥＣＨＮＯＬＯＧＹ Ｖｏ１．３８ Ｎｏ．２ Ｊｕｎ．２０ｌ２
文章编号：１００８—８４４Ｘ（２０１２）０２—００７８—０２

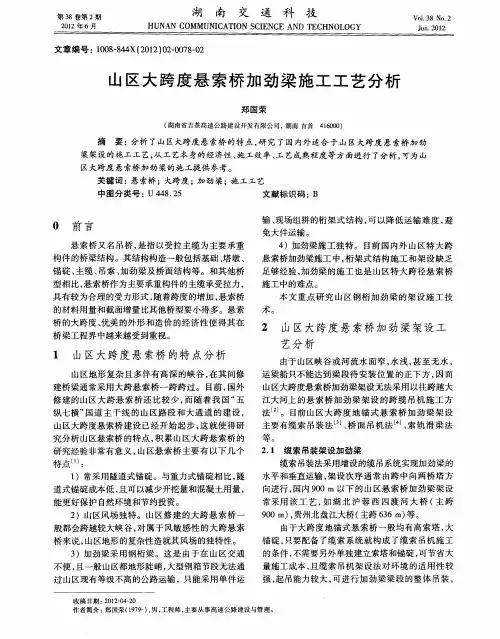

山区大跨度悬索桥加劲梁施工工艺分析
郑国荣
（湖南省吉茶高速公路建设开发有限公司，湖南吉首４１６０００）
摘 要：分析了山区大跨度悬索桥的特点，研究了国内外适合于山区大跨度悬索桥加劲
梁架设的施工工艺，从工艺本身的经济性、施工效率、工艺成熟程度等方面进行了分析，可为山
区大跨度悬索桥加劲梁的施工提供参考。
关键词：悬索桥；大跨度；加劲梁；施工工艺
中图分类号：Ｕ ４４８．２５ 文献标识码：Ｂ
０ 前言
悬索桥又名吊桥，是指以受拉主缆为主要承重
构件的桥梁结构。其结构构造一般包括基础、塔墩、
锚碇、主缆、吊索、加劲梁及桥面结构等。和其他桥
型相比，悬索桥作为主要承重构件的主缆承受拉力，
具有较为合理的受力形式，随着跨度的增加，悬索桥
的材料用量和截面增量比其他桥型要小得多。悬索
桥的大跨度、优美的外形和造价的经济性使得其在
桥梁工程界中越来越受到重视。
１ 山区大跨度悬索桥的特点分析
山区地形复杂且多伴有高深的峡谷，在其间修
建桥梁通常采用大跨悬索桥一跨跨过。目前，国外
修建的山区大跨悬索桥还比较少，而随着我国“五
纵七横”国道主干线的山区路段和大通道的建设，
山区大跨度悬索桥建设已经开始起步，这就使得研
究分析山区悬索桥的特点，积累山区大跨悬索桥的
研究经验非常有意义，山区悬索桥主要有以下几个
特点…：
１）常采用隧道式锚碇。与重力式锚碇相比，隧
道式锚碇成本低，且可以减少开挖量和混凝土用量，
能更好保护自然环境和节约投资。
２）山区风场独特。山区修建的大跨悬索桥一
般都会跨越较大峡谷，对属于风敏感性的大跨悬索
桥来说，山区地形的复杂性造就其风场的独特性。
３）加劲梁采用钢桁梁。这是由于在山区交通
北盘江大桥
水柏铁路北盘江大桥主桥为236m上承式钢管混凝土提篮拱桥，钢管拱桁架采用有平衡重单铰平面转体法施工，转体施工重量104000kN，这些图片主要介绍该桥转体施工设计中的关键技术
转体结构高度68.128米，前臂长度115.87米，平衡端长度14.83米。转体结构包括：半跨钢管拱；交界墩；扣索背索系统；上盘及平衡重；转台、撑脚；拽拉牵引系统，转体净重量10400t。在转体结构全部施工完毕后，拆除钢管支架上的支承座并形成拱架脱空状态，在交界墩后侧的上盘顶面布置平衡重（浆砌片石和中-60浮箱），拆除上转盘盘尾硬支撑。此时转动体系自身平衡，南北两岸可同时实施转体，北岸3号墩逆时针水平转动135°，南岸4号墩逆时针水平转动180°。 转动牵引体系安装、调试 → 检查转体空间清除障碍物，拆除上盘硬支撑形成转体状态 → 静置24小时观测 → 两岸钢管拱同时转体到位：4号墩逆转180º， 3号墩逆转135º → 线型测量，对横向倾斜、轴线横向、纵向偏差调整 → 上下盘间抄垫锁定、平面定位 → 安装合拢段的临时锁定结构 吊装合拢段主钢管、按设计要求焊接 → 安装拱脚处拱肋嵌补段、临时转动铰固结 → 封填拱脚及灌注上下盘间混凝土 → 按设计程序交替拆除扣索、背索、上盘后批纵向预应力筋、交界墩墩帽全部横向预应力筋 → 回填拱座片石混凝土
1、转体结构锁定（合拢段临时锁定桁架结构设计见附图）：
转体结构水平转动到位并微调后；在距拱脚80m的转体拱桁架下弦栓以150m长的Φ21mm钢丝绳，上下游缆风并拉紧；转体上转盘底部和尾部的横向、纵向和竖向以千斤顶顶紧，并以型钢垛抄紧；转台撑脚底以钢板抄紧；上转盘尾部填充对称于拱轴线各5m的150号片石混凝土，高度为7.25m。
2、跨中合拢口锁定：
在上盘各向锁定后，按设计图纸要求，吊装底、顶、左、右的四面合拢桁架，并将南端的活动圆孔贴钣带上，打入Φ80mm锁定钢销。南转体前端为合拢缝，合拢桁架的南端座板均为长圆孔，当气温在10℃～20℃时，将各个长圆孔外贴圆孔钢板焊接锁定，受时间限制，焊接工作必须在气温稳定的环境中即下午4点到早晨8点之间完成。
镇胜北盘江大桥工程计量与管理
镇胜北盘江大桥工程计量与管理
管理纵横民营科技汗焉硼 镇胜北盘江大桥工程计量与管理
TheEngineeringMeasurementandManagementofBeipanjiang BridgeComingZhenningtoShengjingguan
陈飞飞
(贵州路桥集团有限公司,贵州贵阳550001)
摘要:以镇胜北盘江大桥为工程背景,阐述了此桥的工程计量与管理
工作,达到了大桥计量工作的准确,真实,合法和及时,为今后大桥的计 量和管理工作提供一定的参考与借鉴.
关键词:北盘江大桥;工程计量;管理
Abstract:TotheBeipanjiangBridgeengineeringbackground,itisdescribedthebridge’sEnglneefingmeasurementandmanagement,and
achievedtheaccurate,real,legitimateandtimelytoit,thisEngineeringmeasurementandmanagementtoprovideareferenceforthefuture.
Keywords:beipanjiangbridge;engineeringmeasurement;measurement
1概述
北盘江大桥位于贵州省晴隆县光照镇,从北盘江大小盘江之间河段
跨越北盘江大峡谷,是沪瑞国道主干线贵州省镇宁至胜境关公路上跨越
北盘江大峡谷的一座特大型桥梁,主桥为636米单跨双铰钢桁加劲
梁悬 索桥,边跨为192米,桥面通行双向4车道高速公路,设计行车速度为
8O公里/小时,桥梁设计荷载为公路I级.
在北盘江大桥施工过程中,工程管理人员除了按照设计图纸,施工
规范进行施工外,还要做的一项重要工作就是工程计量.工程施工生
产 需要占用大量的资金,而承包人无法也不愿垫付如此大的资金,因此
承 包方的计量工作显得尤为重要;而计量管理是计量工作的一项重要
钢箱梁制作吊装施工质量控制要点分析探讨

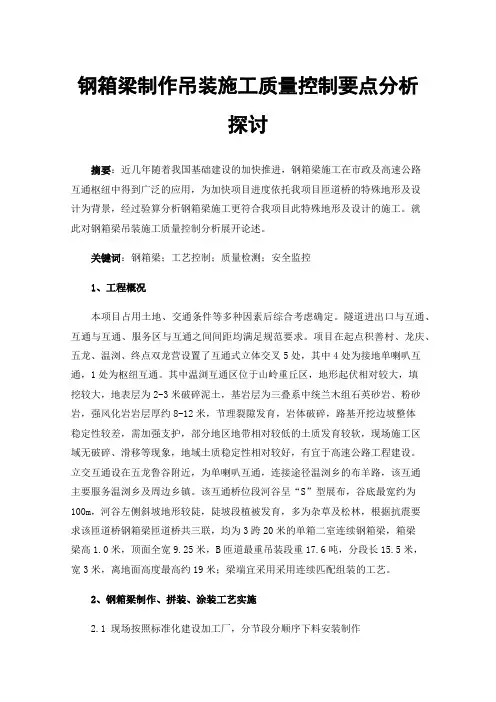

钢箱梁制作吊装施工质量控制要点分析探讨
