数控铣削加工工艺与编程
数控铣削加工工艺PPT课件
定中心装夹 a) 用三爪自定心卡盘装夹 b) 用两顶尖装夹 c) 用自定心虎钳装夹
ห้องสมุดไป่ตู้、组合夹具
组合夹具的基本特点是满足标准化、 系列化、 通 用化的要求，具有组合性、 可调性、 柔性、 应急性和 经济性，使用寿命长，能适应产品加工中的周期短、 成本低等要求，比较适合在加工中心上应用。
数控夹具的调整 a) 平移式 b) 回转式 c) 复合式
1—定位支撑 2—钩形压板 3, 7—滚珠丝杠副 4—步进电动机 5, 6—齿轮 8—滑座 9—活动定位销
平移式自调数控夹具
数控夹具还有哪几种? 数控车床上有吗?
5. 专用夹具
l一夹具体 2一压板 3、7一螺母 4、5一垫圈 6一螺栓 8一弹簧 9一定位键 10一菱形销 11一圆柱销
双刃镗刀分类
结构特点不同
整体式(Ⅰ和Ⅱ) 模块式 (Ⅲ和Ⅳ)
工作特点不同 尺寸是否可调
浮动式(Ⅰ) 固定式(Ⅱ,Ⅲ,Ⅳ) 可调式(Ⅰ, Ⅲ,Ⅳ)
不可调式(Ⅱ)
可转位双刃镗刀的特点及适用场合见表4—3。
(2) 镗刀刀头 分为粗镗刀刀头和精镗刀刀头。
粗镗刀刀头
精镗刀刀头
将精镗刀刀头旋转一周,刀头在半径方向 上移动多少?镗孔直径变化多少?

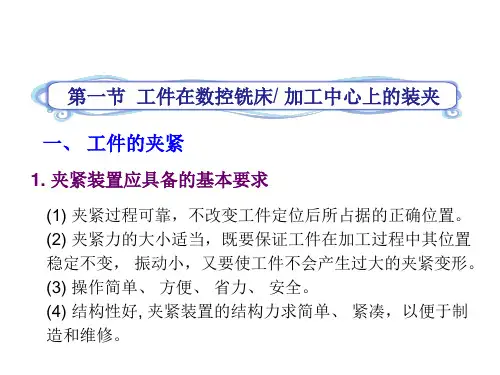

第一节 工件在数控铣床/ 加工中心上的装夹
一、 工件的夹紧
1. 夹紧装置应具备的基本要求
(1) 夹紧过程可靠，不改变工件定位后所占据的正确位置。 (2) 夹紧力的大小适当，既要保证工件在加工过程中其位置 稳定不变， 振动小，又要使工件不会产生过大的夹紧变形。 (3) 操作简单、 方便、 省力、 安全。 (4) 结构性好, 夹紧装置的结构力求简单、 紧凑，以便于制 造和维修。

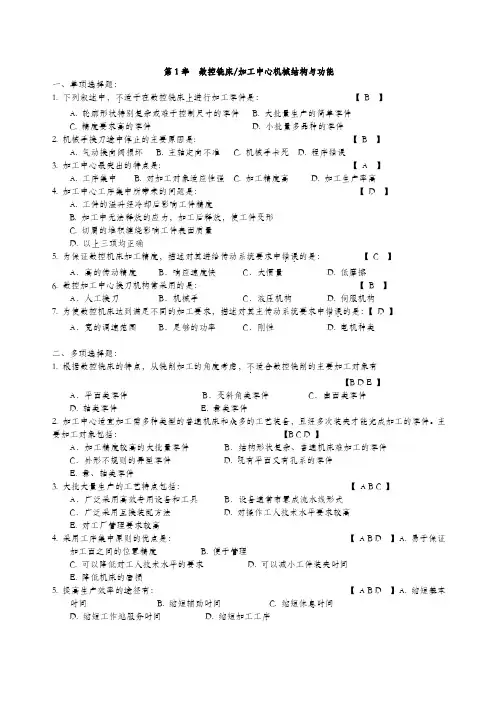

数控加工工艺与编程 复习习题集含答案
第1章数控铣床/加工中心机械结构与功能一、单项选择题：1. 下列叙述中，不．适于在数控铣床上进行加工零件是：【B 】A. 轮廓形状特别复杂或难于控制尺寸的零件B. 大批量生产的简单零件C. 精度要求高的零件D. 小批量多品种的零件2. 机械手换刀途中停止的主要原因是: 【B 】A. 气动换向阀损坏B. 主轴定向不准C. 机械手卡死D. 程序错误3. 加工中心最突出的特点是: 【A 】A. 工序集中B. 对加工对象适应性强C. 加工精度高D. 加工生产率高4. 加工中心工序集中所带来的问题是：【D 】A. 工件的温升经冷却后影响工件精度B. 加工中无法释放的应力，加工后释放，使工件变形C. 切屑的堆积缠绕影响工件表面质量D. 以上三项均正确的是：【C 】5. 为保证数控机床加工精度，描述对其进给传动系统要求中错误．．A．高的传动精度B．响应速度快C．大惯量 D. 低摩擦6. 数控加工中心换刀机构常采用的是：【B 】A．人工换刀B．机械手C．液压机构 D. 伺服机构的是：【D 】7. 为使数控机床达到满足不同的加工要求，描述对其主传动系统要求中错误．．A．宽的调速范围B．足够的功率C．刚性 D. 电机种类二、多项选择题：1. 根据数控铣床的特点，从铣削加工的角度考虑，不．适合数控铣削的主要加工对象有【B D E 】A．平面类零件B．变斜角类零件C．曲面类零件D. 轴类零件E. 盘类零件2. 加工中心适宜加工需多种类型的普通机床和众多的工艺装备，且经多次装夹才能完成加工的零件。
主要加工对象包括：【B C D 】A．加工精度较高的大批量零件B．结构形状复杂、普通机床难加工的零件C．外形不规则的异型零件 D. 既有平面又有孔系的零件E. 盘、轴类零件3. 大批大量生产的工艺特点包括：【A B C 】A．广泛采用高效专用设备和工具B．设备通常布置成流水线形式C．广泛采用互换装配方法 D. 对操作工人技术水平要求较高E. 对工厂管理要求较高4. 采用工序集中原则的优点是：【A B D 】A. 易于保证加工面之间的位置精度 B. 便于管理C. 可以降低对工人技术水平的要求D. 可以减小工件装夹时间E. 降低机床的磨损5. 提高生产效率的途径有：【A B D 】A. 缩短基本时间 B. 缩短辅助时间 C. 缩短休息时间D. 缩短工作地服务时间 D. 缩短加工工序第2章机床数字控制系统一、单项选择题：1. 无论零件的轮廓曲线多么复杂，都可以用若干直线段或圆弧段去逼近，但必须满足允许的: 【A 】A. 编程误差B. 编程指令C. 编程语言D. 编程路线2. 数控机床对其伺服系统提出很高的要求，下列要求中不．包括：【D 】A．宽的调速范围B．足够的功率C．刚性 D. 电机种类3. 数控机床中用作测量位移的检测元件是：【A 】A．感应同步器B．脉冲编码器C．激光干涉仪 D.旋转变压器4. 数控机床中用作测量角度的检测元件是：【B 】A．感应同步器B．脉冲编码器C．激光干涉仪 D. 光珊二、多项选择题：1. 在切削加工中主运动可以是：【ABCD 】A．工件的转动B．工件的平动C．刀具的转动D. 刀具的平动E. 机床运动第3章铣削工具系统一、单项选择题：1. 对夹紧装置的要求是：【C 】A. 夹紧时，不要考虑工件定位时的既定位置B. 夹紧力允许工件在加工过程中小范围位置变化及震动C. 有良好的结构工艺性和使用性D. 有较好的夹紧效果，无需考虑夹紧力的大小2.刀具寿命要长的话，则采用：【A 】A．较低的切削速度B．较高的切削速度C．两者之间的切削速度D．较小的吃刀量3. 切削时的切削热大部分被传散出去是由：【D 】A. 刀具B. 工件C. 切屑D. 空气4. 夹紧装置的夹紧力可来源于：【D 】 A. 人力B. 液压、气压力C. 电力D. 以上三者都有可能5. 夹紧力：【C 】A. 应尽可能垂直于推定拉面B. 应尽可能与切削力、重力反向C. 应落在支承元件上或在几个支承所形成的支承面内D. 应落在工件刚性较差的部位6. 不．宜沿轴向做进给运动的立铣刀具是：【A 】A. 端面立铣刀B. 球头立铣刀C. 键槽铣刀D. 环行铣刀7. 最常用的刀柄与主轴孔的配合锥面一般是：【C 】A. 7：10B. 7：14C. 7：24D. 7：288. 数控机床实现圆周进给运动而采用的夹具是：【B 】A. 多工位夹具 B. 回转工作台 C. 平口钳 D. 三爪卡盘9. 主切削刃分布在铣刀圆拄面的立铣刀具是：【A 】A. 端面立铣刀B. 球头立铣刀C. 键槽铣刀D. 环行铣刀10. 采用ER型卡簧，适合于夹持小直径铣刀进行铣削加工的刀柄是：【B 】A. 液压夹紧式刀柄B. 弹簧夹头式刀柄C. 侧固式刀柄D. 热装夹紧式刀柄11. 可实现高速切削或以“车、铣代磨”，加工高硬材料的刀具是：【C 】A. 高速钢刀具 B. 硬质合金刀具 C. 陶瓷刀具 D. 工具钢刀具12. 主要用于模具曲面加工的立铣刀具是：【B 】A. 端面立铣刀 B. 球头立铣刀 C. 键槽铣刀 D. 环行铣刀13. 刀柄与主轴内的拉紧装置相连接的部件是：【D 】A. 刀柄B. 夹头C. 弹簧D. 拉钉14. 数控机床中高精度尺寸、复杂轮廓和曲面的检验常采用的检量具是：【D 】A. 游标卡尺B. 内径百分表C. 万能角度尺D. 三坐标测量机二、多项选择题：1. 机床夹具必不可少的组成部分有：【A B 】A. 定位元件及定位装置B. 夹紧元件及夹紧装置C. 对刀及导向元件D. 夹具体E. 导轨2. 目前在切削加工中立铣刀最常用的刀具材料有：【B C D E 】A. 碳素工具钢B. 高速钢C. 硬质合金D. 单晶金刚石E. 金属陶瓷3. 影响切削加工表面粗糙度的主要因素有：【A B D 】A. 切削速度B. 切削深度C. 工件速度D. 工件材料性质E. 进给量三、简答题：1. 刀柄的哪些性能指标对加工性能有直接影响？答：刀柄的强度、刚性、制造精度、夹紧力等指标对加工性能有直接影响。
数控铣床零件的编程与加工 毕业论文【整理版】
毕业设计（论文）发证学校：题目名称：系别：专业：数控加工班级：技师数控姓名：学号：指导教师：交稿时间：2016 年5月18日数控铣床零件的编程与加工摘要数控编程技术是数控技术重要的组成部分。
以数控编程中的加工工艺分析及设计为出发点，着力分析零件图，从数控加工的实际角度出发，以数控加工的实际生产为基础，以掌握数控加工工艺为目标，在了解数控加工铣削基础、数控铣床刀具的选用、数控加工工件的定位与装夹、拟定加工方案、确定加工路线和加工内容以及对一些特殊的工艺问题处理的基础上，控制数控编程过程中的误差，从而大大缩短了加工时间，提高了效率，降低了成本。
关键词数控铣床数控加工数控编程零件1 零件加工工艺的分析1.1零件的技术要求分析如图一所示：该零件为典型的数铣加工件，零件材料为铝，零件基本尺寸：120×120×30, 零件的尺寸公差在0.05—0.1mm之间，且凸件薄壁厚度为2mm，区域面积较大,表面粗糙度也比较高，加工时容易产生变形，处理不好可能会导致其壁厚公差及表面粗糙度难以达到要求。
定位基准是工件在装夹定位时所依据的基准。
该零件首先以一个毛坯件的一个平面为粗基准定位，将毛料的精加工定位面铣削出来，并达到规定的要求和质量，作为夹持面，再以夹持面为精基准装夹来加工零件，最后再将粗基准面加工到尺寸要求。
1.2 零件的结构工艺分析零件形状如图1所示，有轮廓加工、板件凸、凹件加工及打孔等。
由于零件形状比较简单，但是工序复杂，表面质量精度要求高，所以从精度要求上考虑，定位和工序安排比较关键。
为了保证加工精度和表面质量，根据毛胚形状和尺寸，采用两次定位（一次粗定位，一次精定位）装夹加工完成，按照基准面先主后次、先近后远、先里后外、先粗加工后精加工、先面后孔的原则依次划分工序加工。
图12 工艺分析与选择2.1 零件图工艺分析这个零件由正反两面组成，正面中间是一个十字凸台，十字凸正中有通孔，围绕着十字凸台的是一个凹槽，其中凹槽四周是4个小凸台。
数控铣削加工工艺
确定对刀点与换刀点
刀具与工件原点 X 轴方向之距离
刀具与工件原点 Z 轴方向之距离
刀具与工件原点 Y 轴方向之距离
确定对刀点与换刀点
对刀点的选择原则 便于用数字处理和简化程序编制 在机床上找正容易，加工中便于检查 引起的加工误差小
确定对刀点与换刀点
对刀点与加工原点重合
确定对削加工工艺分析
数控铣削加工的工艺性分析是编程前的重 要工艺准备工作之一，关系到机械加工的效果 和成败，不容忽视。由于数控机床是按照程序 来工作的，因此对零件加工中所有的要求都要 体现在加工中，如加工顺序、加工路线、切削 用量、加工余量、刀具的尺寸及是否需要切削 液等都要预先确定好并编入程序中 。
粗、精加工分开及对称去除余量等措施来 减小或消除变形的影响
零件结构的工艺性分析
提高工艺性的措施 ：
减少薄壁零件或薄板零件 尽量统一零件轮廓内圆弧的有关尺寸
保证基准统一原则
零件图形的数学处理
数控加工的数值计算是程序编制中一个关键的环节。
编程尺寸确定的步骤：
基本尺寸换算成平均尺寸
保持原重要的几何关系不变并修改一般尺寸
车螺纹的引入和超越距离
超越距 离
引入距 离
避免刀具干涉
在连续切削的数控机床上，多数是使用立 铣刀且几乎都是用侧刃进行切削，往往会产生 刀具的干涉现象。
为了避免刀具的干涉，一般采用小直径的 铣刀来加工，但在加工时则受力变形而产生的 刀具弯斜量直接影响加工精度
避免刀具干涉
虽然可把刀具的倒锥磨好以减轻刀具的弯斜量， 但也不能最好地解决问题，特别在加工三维曲面更 明显出现加工干涉区或加工盲区。
制定数控铣削加工工艺
典型零件的数控加工工艺
知识点 数控铣床的主要加工对象 数控铣床的结构及类型 数控铣床的坐标系统 数控铣削加工工件的安装 数控铣削加工的对刀与换刀 选择并确定数控铣削加工的内容 零件结构的工艺性分析 零件图形的数学处理 加工工序的划分 确定对刀点与换刀点 选择走刀路线 切入切出点 切入切出路径 避免引入反向间隙误差 刀具补偿的设置 顺铣和逆铣的加工 车螺纹的引入和超越距离 避免刀具干涉 数控铣削加工工艺参数的确定 自动编程加工工艺
数控加工工艺及编程
数控加工工艺及编程１、数控机床实现插补运算较为成熟并得到广泛应用的即（直线）插补与（圆弧）插补2、数控机床中的标准坐标系使用（右手直角笛卡尔）坐标系3、在轮廓操纵中，为了保证一定的精度与编程方便，通常需要有刀具（半径）补偿与（长度）补偿功能4、对刀点既是程序的（起点），也是程序的（终点）5、加工中心是一种带（刀库）与（自动换刀装置）的数控机床7、X坐标轴通常是（水平）方向，与工件安装面（平行）且垂直Z轴坐标系。
8、常用的刀具材料有（高速钢）（硬质合金钢）.9、在切削过程中，工件上形成三个表面：待加工表面、加工表面、（已加工表面)。
10、在铣削零件内外轮廓时，为防止在刀具切入切出时产生刀痕，应沿轮廓（切向）方向切入切出，而不应该（法向）方向切入切出11、走刀路线是指加工过程中，（刀具）相关于工件的运动轨迹与方向。
12、机床参考点通常设置在（机床各轴靠近正向极限的位置）13、非模态代码是指（只在单前程序段中有效）14数控机床加工对刀时，务必把刀具移动到（工件的邻近）15与机床主轴重合或者平行的刀具运动坐标轴为（Z ）轴，远离工件的刀具运动方向为（Z 轴正方向）。
16、常用的刀具材料有碳素工具钢、合金工具钢（高速钢）（硬质合金钢）四种。
17、工件的实际定位点数，如不能满足加工要求，少于应有的定位点数（欠）定位。
18在返回动作中，G98指定刀具返回（初始平面）用G99指定刀具返回（R平面）。
二、选择题：1.数控机床有不一致的运动形式，需要考虑工件与刀具相对运动关系及坐标系方向，编写程序时，使用（B）的原则A.刀具固定不动，工件移动B.工件固定不动，刀具移动C.刀具、工件都固定不动D.刀具、工件均可移动2.G92的作用是（ C）A.设定刀具的长度补偿B.设定机床坐标系C.设定工件坐标系D.设定增量坐标编程C铣床若无原点自动经历装置，在开机后的第一步骤应该执行（A）A.机械原点复位B.编程程序C.执行加工程序D.检查程序4.沿刀具前进方向观察，刀具偏在工件轮廓的左边是（ A ）指令A.G41B.G42C.G40D.G495.圆弧插补指令G02 X Y R中，X Y后的值表示圆弧的（ D ）A.圆心坐标值B.圆心坐标相关于起点的值C.起点坐标值D.终点坐标值6.下列说法中（B ）是错误的A.G92是模态指令B.G33 Z F 中的F表示进给量C.G04 X3.0表示暂停3sD.G41是刀具左补偿7.G01指令代码，在遇到（ D ）指令码在程序中出现后，仍为有效A.G00B.G01C.G03D.G048.设G01 X30 Z6执行G91 G01 Z15后,正方向实际移动量( D )A.9mmB.21mmC.10mmD.15mm9.在数控铣床上的ZY平面内加工曲线外形工件,应选择( C )指令A.G17B.G18C.G19D.G2010.G02 X20 Y20 R-10 F100所加工的通常是( C )A.整圆B.夹角≤180度的圆弧C.180≤夹角≤360圆弧D.不确定11.ISO标准规定绝对尺寸方式的指令为( A )A.G90B.G91C.G92D.G9812.加工程序段的结束部分常用( C )表示A.M01B.M02C.M30D.LF13.沿刀具前进方向观察,刀具偏在工件轮廓的左边是( B )指令A.G40B.G41C.G42D.G4914.刀具长度正补偿是( B )指令A.G40B.G43C.G44D.G4915.圆弧插补指令G03 X Y R 中,X、Y后的值表示圆弧的( C )A.圆心坐标值B.起点坐标值C.终点坐标值D.圆心坐标相关于起点的值16.确定数控机床坐标轴时,通常应先确定( C )DA.X轴B.Y轴C.Z轴D.原点17.下列G指令中( D )是非模态指令.A.G01B.G02C.G03D.G0418.用于指令动作方式的准备功能的指令代码是( D )A.F代码B.T代码C.M代码D.G代码19.某直线操纵数控机床加工的起始坐标为(0.0),接着分别是(0,5),(5,5),(5.0),(0,0)则加工的零件形状是( B )A.边长为5的平行四边形B.边长为5的正方形C.边长为10的正方形D.不规则图形20.在数控铣床上的XY平面内加工曲线外形工件应选择( A )A.G17B.G18C.G19D.G2021.铣刀直径为50mm,铣削铸铁时其切削速度为20m/min,则其主轴转速为每分钟( B )A.60转B.120转C.240转D.480转22.工件在机床上或者在夹具中装夹时,用来确定加工表面对与刀具切削位置的叫( D )A.测量基准B.装配基准C.工艺基准D.定位基准23.圆弧插补指令G03 X Y R 中,X,Y后的值表示圆弧的( B )A.起点坐标值 B终点坐标值 C圆心坐标相关于起点的值24.绕X轴旋转的回转运动坐标轴是( A )A.A轴B.B轴C.C轴D.Z轴+25.数控机床主轴以800转/分转速正转时,其指令应是( A )A.M03 S800B.M04 S800C.M05 S800D.M02 S80026.设G01 X30 Z6 之后执行G91 G01 Z15,正方向实际移动量( C )A.9mmB.21mmC.15mm27.用数控铣床铣削模具的加工路线(路径)是指( )A.工艺过程B.加工程序C.刀具相对模具型面的运动三、推断正误1.数控机床是在普通机床的基础上将普通电气装置更换成CNC操纵装置（X）2.只需根据零件图样进行编程,而不必考虑是刀具运动还是工件运动.（X ）3.螺纹车削指令G32 X41.0 W-43.0 F2是以每分钟2mm的速度加工螺纹（X ）4.数控车床的刀具功能字T既指定了刀具数,又指定了刀具号（X ）5.在机床接通电源后,通常都要做回零操作,使刀具或者工作台退离到机床参考点（√）6.当数控加工程序编制完成后即可进行正式加工（X）8.切削速度增大时,切削温度升高,刀具耐用度大（X）9.螺纹车削指令G32 X41.0 W-43.0 F1.5是以每分钟1.5mm的速度加工螺纹（X）10.于ZX平面执行圆弧切削的指令可写成G18 G03 Z_ X_ K_I_（√）11.同一工件,不管用数控机床加工还是用普通机床加工,其工件（）12.机床的进给路线就是刀具的刀尖或者刀具中心相对机床的运动轨迹与方向（√）.13.在基准不符合情况下加工，基准不符误差仅仅影响加工尺寸精度，不影响表面的位置精度.（X ）14.在工件上既有平面需要加工，又有孔需要加工时，可使用先加工孔，后加工工平面的加工顺序（√）四.简答题1. 数控机床加工与普通机床加工相比有何特点？答：与普通机床相比，数控机床是一种机电一体化的高效自动机床，它具有下列加工特点：（1）具有广泛的习惯性与较高的灵活性；（2）加工精度高，质量稳固；（3）加工效率高；（4）可获良好的经济效益。
数控加工零件的工艺分析与数控铣削加工工艺
数控加工零件的工艺分析与数控铣削加工工艺数控加工是指利用计算机数控系统，通过编写程序控制机床工作来加工零件的一种加工方式。
在工业生产中，数控加工因其高精度、高效率、高灵活性等优点而被广泛应用。
其中数控铣削是一种常见的数控加工方式，本文将从工艺分析、数控铣削加工工艺等方面进行探讨。
一、数控加工零件的工艺分析工艺分析是数控加工的一项前置工作，它的目的是确定加工工艺，选择合适的加工设备和刀具，制定加工程序等，从而保证加工质量和效率。
具体而言，工艺分析主要包括以下几个方面：1. 零件的材质和形状：不同材质的加工性能不同，加工时需要选择相应的切削参数和刀具；而零件的形状和结构也会影响加工难度和精度，需要对其进行全面分析和评估。
2. 加工精度和表面质量要求：根据零件的要求，确定加工精度和表面质量目标，制定相应的切削参数和工艺措施。
3. 工序分析：对零件进行逐个工序分析，确定加工顺序、加工方向、加工路径和刀具选择等重要内容，同时把握好每个工序的加工质量和效率。
4. 刀具选择：根据加工材料、零件形状和要求，选择合适的刀具和刀具尺寸，保证零件的加工质量和加工效率。
5. 加工程序制定：通过数控编程软件，编写机床加工程序，包括各种切削参数、刀具路径、指令参数等信息，为数控加工提供参考。
二、数控铣削加工工艺数控铣削是一种高速旋转的刀具在工件表面上进行切削的加工方式，它广泛应用于金属、塑料等材料制件的加工中。
数控铣削在工件制作中具有大量价值和应用，且数控铣削加工工艺也是半自动化和自动化制造中的重要工艺之一。
要把好铣削的关，需要具备以下几点：1. 刀具选择：刀具的选择是影响加工效率和加工质量的重要因素之一。
首先需要考虑切削材料，选择高速钢、硬质合金、陶瓷等材质的刀具；其次要考虑刀具尺寸和形状，根据零件的要求选择合适的刀具。
2. 切削参数：切削参数包括切削速度、进给量和切削深度等，这些参数的选定与零件材料、刀具材料、刀具尺寸和表面质量等因素密切相关。
数控钻铣加工中心编程方法及步骤【教程】
数控铣削(加工中心)编程概述加工中心是具有刀库，能够自动换刀的镗铣类机床。
加工中心除自动换刀之外与数控铣床基本一致。
一、数控铣床（加工中心）的加工特点加工中心是一种工艺围较广的数控加工机床，能实现三轴或三轴以上的联动控制，进行铣削（平面、轮廓、三维复杂型面）、镗削、钻削和螺纹加工。
加工中心特别适合于箱体类零件和孔系的加工。
加工中心特别适合单件、中小批量的生产，其加工对象主要是形状复杂、、工序较多、精度要求高，一般机床难以加工或需使用多种类型的通用机床、刀具和夹具，经多次装夹和调整才能完成加工的零件。
二、数控铣床（加工中心）的编程特点1.数控铣床（加工中心）可用绝对值编程或增量值（相对坐标）编程，分别用G90/G91指定。
2.手工编程只能用于简单编程，对复杂的编程广泛采用自动编程。
三、数控铣床（加工中心）的选择加工中心分立式、卧式和复合；三轴或多轴。
最常见的是三轴立式加工中心。
立式加工中心的主轴垂直于工作台，主要适用于加工板材类、壳体类零件，形状复杂的平面或立体零件、以及模具的、外型腔等，应用围广泛。
卧式加工中心的主轴轴线与工作台台面平行，它的工作台大多为由伺服电动机控制的数控回转台，在工件一次装夹中，通过工作台旋转可实现多个加工面的加工，适用于加工箱体、泵体、壳体等零件加工。
复合加工中心主要是指在一台加工中心上有立、卧两个主轴或主轴可90°改变角度，因而可在工件一次装夹中实现五个面的加工。
四、数控铣床（加工中心）刀具加工中心对刀具的基本要：✓良好的切削性能能承受高速切削和强力切削并且性能稳定；✓较高的精度刀具的精度指刀具的形状精度和刀具与装卡装置的位置精度；✓配备完善的工具系统满足多刀连续加工的要求。
加工中心的刀具主要有：立铣刀、面铣刀、球头刀、环形刀（牛鼻刀）、钻头、镗刀等。
面铣刀常用于端铣较大的平面；立铣刀的端刃切削效果差，不能作轴向进给；球头刀常用于精加工曲面，刀具半径需要小于凹曲面半径。
第3章数控铣削加工工艺(教案9)
第3章 数控铣削加工工艺
(3） 铣刀端刃圆角半径r的选择。铣刀端刃圆角半径 r的大小一般应与零件上的要求一致。但粗加工铣刀因尚 未切削到工件的最终轮廓尺寸，故可适当选得小些，有 时甚至可选为“清角” （即r＝0～0.5mm），但不要造 成根部“过切”的现象。
（4） 立铣刀几何角度的选择。对于立铣刀，主要
第3章 数控铣削加工工艺 2. 夹具的选择 (1) 为了保持零件安装位置与机床坐标系及编程坐标系方 向的一致性，夹具应能保证在机床上实现定向安装，同时还要
求能协调零件定位面与机床之间保持一定的坐标尺寸关系。
(2) 在加工过程中，为了保证夹具与铣床主轴套筒或刀套、
刀具不发生干涉，夹具在设计和制造时应尽可能开敞， 使待加 工面充分暴露在外，同时夹紧机构元件与加工面之间应保持一
5) 鼓形铣刀
如图3-20所示的鼓形铣刀，它的切削刃分布在半径 为R的圆弧面上，端面无切削刃。加工时控制刀具上下位 置，相应改变刀刃的切削部位，可以在工件上切出从负 到正的不同斜角。R越小，鼓形铣刀所能加工的斜角范围 越广，但所获得的表面质量也越差。这种刀具的缺点是
刃磨困难，切削条件差， 而且不适于加工有底的轮廓表
还可用负前角。前角的数值主要根据工件材料和刀具材料来选择，
5°。主偏角κr 在45°～90°范围内选取，铣削铸铁时取κr=45°，
第3章 数控铣削加工工艺
· 立铣刀主要参数的选择
（1） 铣刀直径D的选择。一般情况下，为减少走刀次数， 提高铣削速度和铣削量，保证铣刀有足够的刚性以及良好的散热 条件，应尽量选择直径较大的铣刀。但选择铣刀直径往往受到零 件材料，刚性，加工部位的几何形状、尺寸及工艺要求等因素的 限制。图3-22所示零件的内轮廓转接凹圆弧半径R较小时， 铣刀 直径D也随之较小，一般选择D=2R。 若槽深或壁板高度H较大， 则应采用细长刀具，从而使刀具的刚性变差。 铣刀的刚性以铣刀 直径D与刃长l的比值来表示，一般取D／l＞0.4～0.5。 当铣刀的 刚性不能满足D／l＞0.4～0.5的条件（即刚性较差）时，可采用直 径大小不同的两把铣刀进行粗、精加工。先选用直径较大的铣刀 进行粗加工，然后再选用D、l均符合图样要求的铣刀进行精加工。
