影响网纹辊传递油墨的要素
影响网纹辊传递油墨的要素时间：2007-12-01 来源：印刷英才网作者：向问天柔性版印刷成长至今，其印刷设备的传墨编制随科学手艺的成长，也履历了不竭的改良和前进。
若是仍勾留在原始的金属光辊和金属网纹辊的程度上，对日成长的各类印件所请求的传递油墨量，则难以达到标准请求。
今朝，柔性版印刷已能生产出高品德的印刷品大师也公认其中陶瓷网纹辊在柔印成长中功不成没。
是每个生产陶瓷网纹辊的单元，还不能做到数据同一，传递油墨量一致，造成了不异网纹辊线数有较多传墨。
（BCM为英、美传墨量标准，西欧（除英国外CM3/M2，其换算编制为1BCM＝1.55CM3/M2）或分歧网纹辊线数、传墨量却一样，影响了操作与交换上的混乱。
本文经过过程对影响网纹辊传递（转移）油墨量的要素进行理论参议以便掌控这些要素与传递油墨量的关系，才干驾轻就熟地用好网纹辊。
网纹辊传递油墨量的要素有：网纹辊网线数，开与网墙比，网穴外形，网穴深度，网穴概况光洁纹辊运转速度，网线角度，网点外形。
1．网纹辊线数网纹辊线数，即单元长度内网穴的散布量，据可以计较出单元面积网穴的散布数目。
此处单元长度指每英寸（2.54厘米），如200线/英寸，即每有200个网穴（800个网穴/厘米），万个网穴。
同理500线／英才，有25万个网穴。
由于单面积不异而同穴数目分歧，所以网穴有巨细之分，储存油墨量多，传递墨量亦多；小的则相反，所以高线传墨量比低网线传墨量少。
有的单元已做过试探尝试。
用1000线／英寸的网纹辊来传墨，功效印墨的密度值达不到“国内”请求，这里申明一个问题问题：网纹辊线数要公道选择，并不是越高越好。
今朝仍存在网纹辊线数攀高的偏向，具体反响：网纹辊线数高机械质量好。
②采办机械时斗劲正视设置设备放置高线数的网纹辊。
③网纹辊加工到1200线甚至2000线，并以此强调网纹辊的质量。
④瓦楞纸箱印刷开槽选择350线／英寸甚至更高的陶瓷网纹辊等。
笔者感触以网纹辊线数凹凸来衡量网纹辊的质量和印刷性能是短处的，网纹辊的线数切当地说是代表墨量，在凡是情下，线数高墨量少，线数低则墨量多。
网纹辊有分歧线数给柔印工作者节制墨量带来了可选择余地，也给高印刷品德、高网线的产物创作创造了条件。
金属网纹辊个别只能加工到300线／英寸，所以20世纪80年月之前最高只能印刷120线／英寸的柔性版印品，往后能够印刷175线／英寸的印品，陶瓷网纹辊功可没。
这里也引出一个问题问题，事实陶瓷网纹辊线数需多高？今朝，据笔者所知国内最高选用1000线么国外的1200线，2000线又会若何实，关头是传墨量很少，这是达不到操作请求的。
当网纹辊线数的选择，除按惯例原则外（基料、文字、像线数，油墨），应当强调各个单元在实践操作被选择调剂。
尔后随着网纹辊加工手艺的改良。
网穴的储墨量会增长，网纹辊操作线数可以适当前进，但当1000线以上的网纹辊请慎用。
2．开口与网墙比该要素（见图1）对油墨量转移、网穴深度和前进印版线数比例有必定关系，但开口与网墙比例不成能前进很多否则要影响同纹辊操作寿命，今朝比例参数还没有同一。
网纹辊由网穴传墨而网穴是凹的所以网穴之间必定存在网墙，之前开口与网宽度之比是5：1，在此景象下，网墙的面积要占到整条网纹辊的31%。
网墙上没有油墨，出格是在操作刮墨刀的景象下，若是把网纹辊作为凹印的印版滚筒，那么印件上是平网，由此可知网纹辊是以网穴来传墨，是点传墨。
不是面传墨，所以这部分网墙对传递油墨来讲是不理想的，若是高光网点落在网墙上会得不到油墨。
此刻有的陶瓷网纹辊加工单元，遵守陶瓷硬度高耐磨性好的特点，尽可能缩小网墙面积，前进传墨下场。
编制是开口与网墙的比例加大，即7：1、8：1甚至超出10：1。
有的单元先容按网线规模，低网线200线/英寸比例取高些，高网线800线／英寸取低些。
这是科学的，可能所有线数取一种比例，也不成能由于陶瓷硬度高耐磨性好，而网墙可以无穷制地细。
网墙不是很垂直，其顶端极细。
从表1可以看出大大都达不到0.01mm（报纸的厚度是0.07mm）。
要影响操作寿命。
遵守线数，开口与网墙比例，网墙的厚度是可知的。
3．网穴外形此项要素（图2）从陶瓷网纹辊研究成功后仍在不竭改良，从图中可以看出网穴的容积是趋向扩大，为甚么要扩大？第1网穴外形不是很雅观吗？网墙的强度也高，从第3种外形看，问墙的强度大削弱，而且从表1看网墙厚度有很多还达不到一丝米，但人们还是偏向于扩大网穴容积，其启事：①网纹辊的浸染是传递油墨，要尽可能前进网纹辊的传墨量。
②网穴的深度不成能很深，要在有用深度内尽可能扩大网穴容积。
③如前所说，网纹辊是点传墨，不是面传墨，而且柔性版印刷的传墨系统，只有一根网纹辊与印版辊触。
当然机械结构简略了，但与平版印刷4根上版辊与印版接触，而且是面传墨对照，网纹辊要有足够的传墨量才干实现正常印刷。
④有益于选用高网纹辊的传墨量，网穴外形是关头之一。
⑤有益于前进印版线数与网纹辊线数的比例。
该比例初步是1：3，陶瓷网纹辊操作后例前进了，凡是为4.5以上，方针是印版上的高光点够获得网纹辊上几个墨点的笼盖，从而保障高光网点获得足够的油墨，导致半色调的产物，条理丰富立体强。
据材料先容第2种网穴的储墨量可前进10%～15%，第3种储墨量可前进20%～30%。
网穴外形与陶瓷的操作寿命有关，是以选用时可按现实需要遵守各方面的利弊适被选择。
4．网穴深度该要素也是关头之一，据材料先容网穴深度是开宽度的23%～33%，斗劲理想的是28%，这一参数值得参议。
若是遵守这个参数，1000线／英寸的陶瓷网纹辊，其网穴深度还达不到0.01毫米，几近与网墙顶端持平，传墨量是很是少的。
所以这个参数对金属网纹辊较为合适。
由于金属网纹辊不论采用电子雕镂的编制还是采用滚刀的机械挤压编制，其网穴深度由于刻刀与滚刀需要离开网穴，所以不成能超出开口宽度的1／2，网穴的容也不成能做大，是以才认定28%是斗劲理想的结论。
陶瓷网纹辊是采用激光束加工，不存在刀具离开的请求，是以其加工深度可以适当前进，也能合适操作请求。
如同一网穴可以采用两次或多次激光束烧蚀网穴成型，从而可以达到理想深度，但这个深度今朝还没有同一，往后应当有一个最好值同一路来。
此外网穴里的油墨遵守流体力学的速度梯度事理，濒临网穴壁液体的速度为0，即静止不动，就是常说的附壁效应，所以个别释墨量是网穴容量的2/3～4/5。
网穴的深度很大程度上遭到网纹辊线数的制约，而且遵守线数，开口与网墙比，开口与深度比，深度是可以计较出来的。
例：同纹辊为1000线/英寸。
开口与网墙比为7：1，开口与深度比为1：1；由此可得，网穴深度T＝25.4/1000*7／8*1＝0.0225．网穴概况滑腻度该项指标在金属网纹辊时代很是正视，除请求同穴外形明确、均匀一致．概况滑腻，还请求镀上一层铬，一方眼前进网纹辊的概况硬度，此外一方面网穴滑腻墨轻易。
初期的陶瓷网纹辊由于手艺条件限制概况光洁度很是差（见图3），在高倍放大镜视察下，暴发时的熔岩。
概况凹凸不服，既影响释墨，又容墨，是以，陶瓷网纹辊的荡涤液以及设备应运而生属网纹辊也要荡涤，但请求不高。
有的单元操作高新手艺如离子注入手艺和纳米手艺对陶瓷层进行性能转变，使蓝本斗劲疏松的陶瓷分子变得致密，从而前进网穴面光洁度和易于荡涤以及前进操作寿命。
实践证实，网穴概况光洁度欠安导致网纹辊的传墨量慢慢削减，事实 下场响操作和产物质量，有家单元前后印刷一批不异的产物，印版、油墨、基料都一样。
但创造色差，寻因后创造是由于网纹辊梗塞后传墨量削减而酿成的。
某瓦楞纸箱印刷单元。
由于网纹辊梗塞而造成停产，现该指标已获得制作单元的正视。
6．网纹辊运转速度柔性版印刷网纹辊传递的墨量是随着印刷速度转变而转变的，作为柔印工作者应当明确地熟谙并掌控这特点。
单刮刀系统车速高，油墨转移量大；双刮刀封系统则相反，车速高，油墨转移量少。
柔性版印刷在我国起步较晚，今朝谙练独霸职员并未几。
很多单元都是经过过程磨合后印刷速度慢慢前进，用单刮刀系统，若是创造色差朝深的标的方针成长，应取编制，削减传墨量，将网纹辊的线数调高，或降墨色相。
7．网线角度与网线外形网纹辊是平同、点传墨，所以网线有角度。
网纹网线有30°、45°、60°，但现实金属网纹辊是45°，激光雕镂陶瓷网纹辊是60°。
60°强度最好、传墨量大。
柔性版印刷的传墨系统，是由金属网纹辊成长到瓷网纹辊，而且金属网纹辊加工45°便利，半色又组成合适网纹辊45°的请求，是以金属和陶瓷网纹辊的网线角度没有同一路来。
在网纹辊成长过程中，曾操作过很多网点外形。
六角形、四棱型、沟槽形、斜线型、圆点形等。
沟形，斜线型合适涂布，可是已经被裁减。
45°圆点形的网点，网积要比六角形、四棱型多，对递油墨晦气，以圆点形也被裁减。
今朝金属网纹辊网点外形是四棱形，网线度是45°。
陶瓷网纹辊网点外形六角形，网线角度60°。
以上8点要素中除第6点与加工无关，其余7点有3点是常量（网纹辊线数、网线角度、网点外形〕，4点（开日与网墙比、网穴外形．网穴深度、网穴概况光洁度）各加工单元还没有同意，是以不异线数的陶瓷纹辊，传递油墨量纷歧致。
据材料记实，分歧线数的网纹辊，传递的油墨同（表2），如BCM7－8，网纹辊线数200～3BCM3.5。
网纹辊线数400～700线规模都可以，这选择与交换，若是印刷半色调，BCM请求3.5选线还是700线？选择400线会不会违背印版线数与网线数的比例关系？会不会闪现龟纹？加工陶瓷网纹辊的激光光源有CO2和YAG，尔后能会闪现其它光源，光源分歧，网穴特点也分歧。
所述，此刻陶瓷网纹辊，由于加工参数纷歧，还到传递油墨量一致。
是以，笔者的概念是：1.当前各单元要体味掌纹辊的事理、浸染、BCM；2.遵守当前回纹辊线BCM还没有同一，以及一种线数BCM规模较大的情下，应以BCM为主，网纹辊线数不能作为调剂墨量据；3.在实践操作中要公道选择和擅长调剂BCM墨更公道，交换则是参考；4.但愿尔后能做到一种只有一种传墨量（BCM），网线转变墨量也随从随从追随其变，这样才干顺应操作与选择网纹辊以及睁开交换。
墨斗辊---网纹传墨辊输墨系统的传动三
墨斗辊---网纹传墨辊输墨系统的传动三网纹辊---印刷机上必不可少的一个零件、网纹辊的输墨系统非常重要，不同的传动有着自己各自的优势。
墨斗辊与网纹传墨辊的差速传动:墨斗辊---网纹传墨辊输墨系统的传墨量对印刷机的转速十分敏感。
当墨斗辊与网纹传墨辊压力不变，表面线速度比值一定时，输墨量将随印刷机的速度提高而增大。
这里广州爱堡对此简作分析。

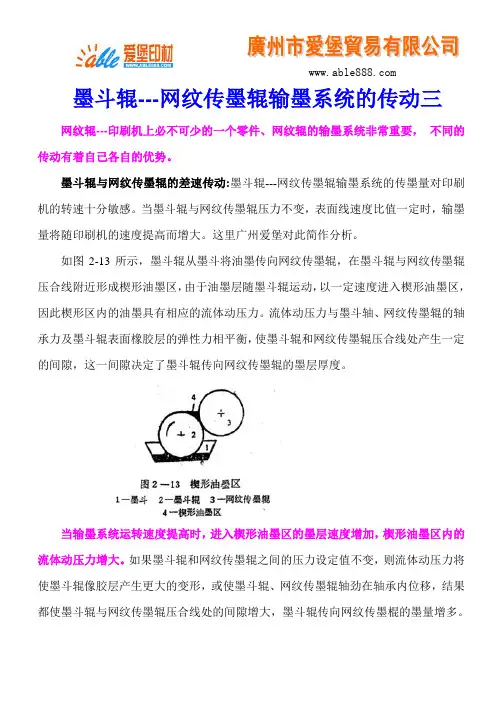

如图2-13所示，墨斗辊从墨斗将油墨传向网纹传墨辊，在墨斗辊与网纹传墨辊压合线附近形成楔形油墨区，由于油墨层随墨斗辊运动，以一定速度进入楔形油墨区，因此楔形区内的油墨具有相应的流体动压力。
流体动压力与墨斗轴、网纹传墨辊的轴承力及墨斗辊表面橡胶层的弹性力相平衡，使墨斗辊和网纹传墨辊压合线处产生一定的间隙，这一间隙决定了墨斗辊传向网纹传墨辊的墨层厚度。
当输墨系统运转速度提高时，进入楔形油墨区的墨层速度增加，楔形油墨区内的流体动压力增大。
如果墨斗辊和网纹传墨辊之间的压力设定值不变，则流体动压力将使墨斗辊像胶层产生更大的变形，或使墨斗辊、网纹传墨辊轴劲在轴承内位移，结果都使墨斗辊与网纹传墨辊压合线处的间隙增大，墨斗辊传向网纹传墨棍的墨量增多。
在采用墨斗辊---网纹传墨辊输墨系统的高速柔性版印刷机上，为了克服传墨量过大的故障，一般在设计上让墨斗辊的表面线速度低于网纹传墨辊，使墨斗辊在向网纹传墨棍传墨的同时，还具有刮去网纹传墨辊上多余油墨的作用。
墨斗辊与网纹传墨辊的差速传动方式有两种类型。
①定比差速传动:墨斗棍与网纹传墨辊的定比差速传动原理如图2-14,齿轮Z1与印版滚筒上的齿轮啮合，保证网纹传墨棍与印版滚筒的表面线速度相同。
齿轮Z2与Z3啮合，将运动从网纹传墨辊传至墨斗辊。
根据需要在设计中确定Z2、z3的分度圆直径，即可实现墨斗辊表面线速度低于网纹传墨辊。
采用这种传动方式时，墨斗辊与网纹传墨辊表面线速度的比值为一常数。
定比差速传动方式可减轻墨斗辊向网纹传墨辊传墨过量的故障。
浅析影响输墨装置性能的重要因素——墨辊排列
输墨装置作为印刷机的一个重要机构与其它三个印刷要素（印版、原稿、承印材料）共同决定着印刷品质量的优劣。
没有一个合理的输墨装置做保证网络出版，是印不出漂亮的印刷品的。
而墨辊排列又是影响输墨装置性能的一个重要因素。
因此，我们对胶印机的墨辊排列进行分析研究，并通过了解和掌握印刷机的输墨性能，为印刷出理想的印刷品提供良好的基础。
一、输墨装置的作用及组成输墨装置将墨斗辊输出的条状油墨从周向和轴向两个方向迅速打匀，使传到印版上的油墨均匀、适量。
所以说印刷品的墨色是否均匀、层次是否清晰与其有重要的关系书刊印刷，一般胶印机的输墨装置分为三个部分：供墨部分、匀墨部分、着墨部分。
供墨部分的作用是储存油墨和向匀墨部分供给油墨，主要部件包括墨斗辊（也称出墨辊）、墨斗和传墨辊。
墨斗辊间歇转动或慢速连续转动，传墨辊来回摆动，将条状的墨层传给高速旋转的串墨辊，迅速地把条状墨层打匀。
供墨量大小可以根据印刷工艺的要求进行调节。
调节墨斗辊转角大小或转速的高低可以改变总供墨量印刷配件，调节墨斗调节螺钉改变墨斗刀片和墨斗辊的缝隙，可以供应不同厚度的墨层，完成对印版的正常给墨。
匀墨部分的作用是迅速把条状油墨打匀，传递给着墨部分并储存部分油墨。
匀墨部分的主要部件包括匀墨辊、重辊和串墨辊，这部分包括的墨辊最多。
其中以串墨辊2为核心的一组墨辊主要用来打匀油墨层地图印刷，而且还有储存油墨的作用。
以串墨辊3为核心的一组墨辊则进一步打匀油墨，最后将油墨供给四根着墨辊。
另外这组墨辊不仅可以打匀油墨，还能储存回收多余的油墨。
串墨辊的转动靠轴端齿轮传动，同时还存在靠摆杆机构传动的轴向运动；匀墨辊、重辊靠表面摩擦力传动。
标签着墨部分的作用是向印版图文部分涂敷油墨。
着墨部分由着墨辊（也称靠版辊）组成，着墨辊有3-6根化妆品包装，一般为四根。
着墨部分将匀墨部分已经打匀的很薄墨层（约6-10微米），向印版传递。
传递过程中着墨辊的圆周线速度等于印版滚筒的圆周线速度。
网纹传墨辊具体知识详解
网纹传墨辊具体知识详解一、概述墨路短是柔性版印刷机的显著特点之一，而网纹传墨辊是保证短墨路传墨、匀墨质量的关键部件。
网纹传墨馄的作用是向印版上图文部分定量、均匀传递其所需要的油墨。
现代柔性版印刷所采用的网纹传墨辊发明于1939年，当时采用的机械雕刻的方法至今仍被沿用。
近些年来，电子雕刻、激光雕刻、超细顺粒陶瓷材料及喷徐工艺的研究与应用不断取得进展，高线数和多种异型网孔网纹传墨辊的加工取得成功，使网纹传墨辊的工作性能迅速提高，为精细印品及彩色印品的柔性版印刷创造了条件。
最常用的网纹传墨辊是金属材料的，在其表面雕刻有形状一致、分布均匀的微小凹孔。
正是这些凹孔起着匀墨和定量传墨的作用，这些凹孔称之为着墨孔。
着墨孔的结构和线数(在网纹传墨辊表面单位长度方向上的着墨孔数，单位为线/cm)决定了网纹传墨辊的传墨性能和使用范围，着墨孔的均匀一致程度又决定了匀墨的质量。
着墨孔表面的镀层对网纹传墨辊的传墨性能也有影响，并直接关系到使用寿命。
二、网纹传墨辊着墨孔的结构采用雕刻方法加工制作的网纹传墨辊，其表面着墨孔的几何形状和尺寸是相同的。
图2-28所示为几种常见的着墨孔示意图。
1.四棱锥形着墨孔柔性版印刷机上最普遍使用的是四棱锥形着墨孔。
加工这种着墨孔时，雕刻刀具有锋利的刀尖，所需雕刻压力小，易于保证着墨孔的几何精度。
实际上四棱锥形着墨孔也有一小的底面，这是雕刻刀刀尖圆角所决定的。
四棱锥形着墨孔网纹传墨辊有13---118线/cm的多种规格，一般是配合橡胶墨斗辊使用的。
2.四棱台形着墨孔四棱台形着墨孔与四棱锥形着墨孔的差别在于，其底部是平截棱锥而形成的平面。
另外，棱台形着墨孔的侧面一般较棱锥形的更趋垂直，着墨孔之间的隔墙在网纹传墨辊表面处的尺寸比四棱锥形着墨孔的宽。
四棱台形着墨孔网纹传墨辊的释墨性能较好，具有通用性，可配合橡胶墨斗辊也可配合刮墨刀使用。
四棱台形着墨孔网纹传墨辊有4---217线/cm多种规格。
3.六梭台形着墨孔六棱台形着墨孔的开口角度较大，因而着墨、释墨性能较前述两种着墨孔要好；其着墨孔间的隔墙具有更高的强度，可减缓刮墨刀造成的磨损。
网纹辊对柔性印刷质量的影响

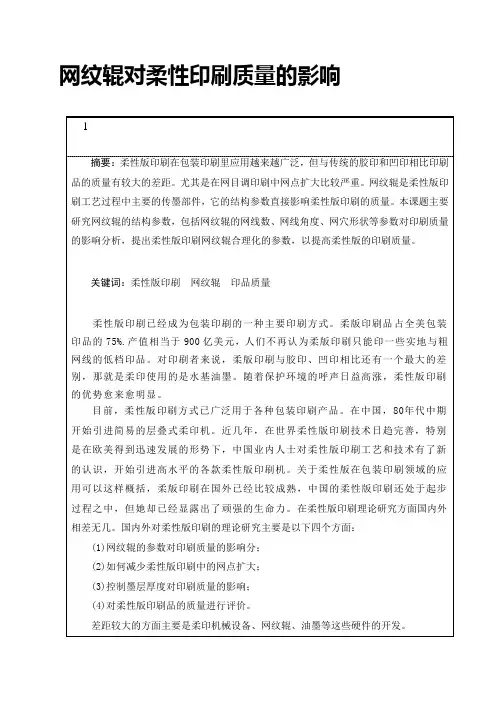

网纹辊对柔性印刷质量的影响1摘要：柔性版印刷在包装印刷里应用越来越广泛，但与传统的胶印和凹印相比印刷品的质量有较大的差距。
尤其是在网目调印刷中网点扩大比较严重。
网纹辊是柔性版印刷工艺过程中主要的传墨部件，它的结构参数直接影响柔性版印刷的质量。
本课题主要研究网纹辊的结构参数，包括网纹辊的网线数、网线角度、网穴形状等参数对印刷质量的影响分析，提出柔性版印刷网纹辊合理化的参数，以提高柔性版的印刷质量。
关键词：柔性版印刷网纹辊印品质量柔性版印刷已经成为包装印刷的一种主要印刷方式。
柔版印刷品占全美包装印品的75%.产值相当于900亿美元，人们不再认为柔版印刷只能印一些实地与粗网线的低档印品。
对印刷者来说，柔版印刷与胶印、凹印相比还有一个最大的差别，那就是柔印使用的是水基油墨。
随着保护环境的呼声日益高涨，柔性版印刷的优势愈来愈明显。
目前，柔性版印刷方式已广泛用于各种包装印刷产品。
在中国，80年代中期开始引进简易的层叠式柔印机。
近几年，在世界柔性版印刷技术日趋完善，特别是在欧美得到迅速发展的形势下，中国业内人士对柔性版印刷工艺和技术有了新的认识，开始引进高水平的各款柔性版印刷机。
关于柔性版在包装印刷领域的应用可以这样概括，柔版印刷在国外已经比较成熟，中国的柔性版印刷还处于起步过程之中，但她却已经显露出了顽强的生命力。
在柔性版印刷理论研究方面国内外相差无几。
国内外对柔性版印刷的理论研究主要是以下四个方面：(1)网纹辊的参数对印刷质量的影响分；(2)如何减少柔性版印刷中的网点扩大；(3)控制墨层厚度对印刷质量的影响；(4)对柔性版印刷品的质量进行评价。
差距较大的方面主要是柔印机械设备、网纹辊、油墨等这些硬件的开发。
综上所述，网纹辊不仅会影响到可以复制的网点的形状和大小，从而造成最终色调层次的丢失或者对色调层次的改变，而且还影响到印刷油墨层厚度和油墨的流动度，以及龟纹的产生。
目前，上述印刷领域的印品常常出现龟纹干扰、阶调层次的损失、墨层厚度不符合要求等问题，特别是前面两个问题更是普遍。
油墨的传输和转移.
第三章油墨的传输和转移重点内容1.油墨在墨辊间的流动和分配2.油墨的附着在印刷过程中，油墨要经传递、输送而转移到承印材料表面。
始终保持油墨传输和转移的稳定、均匀和适量，是获得高质量印刷品的保证。
油墨传输和转移的质量，既与印刷机的性能和精度有关，又与纸张油墨印刷适性有关，还与印刷工艺的设计与实施有关。
这给油墨传输与转移的分析带来许多困难。
本章介绍有代表性的凸版印刷机和平版印刷机(即长墨路)油墨传输和转移的基本概念和原理。
第一节油墨的传输一、给墨行程的油墨传输1.传输和转移A.给墨行程：供墨部B.分配行程：匀墨和着墨部分C.转移行程：印版或橡皮布→承印物A、B→传输，C→转移2.输墨装置组成及作用供（给）墨部分作用：贮存、传递油墨匀墨部分作用：打匀、传递、贮存油墨着墨部分作用：向印版着墨3.墨辊排列特点①软硬间隔排列。
接触良好②各辊直径不同。
防止误差复映③数量较多。
匀墨性能良好④与印版滚筒线速度相同。
防止摩擦4.供墨装置（1）印品墨层厚度（2）调节供墨量：整体—转速（连续转）或转角（间歇转），螺钉，时间，压力。
局部--调墨螺钉5.影响给墨量的因素墨斗角度α；墨斗油墨接触弧夹角θ墨量不变时，α大，则θ大。
（1）θ角越大，给墨量越多（2）间隙l 越大，给墨量越多（3）墨量少，下墨少墨斗墨量较多时，适当减少，油墨传输和转移无变化。
墨斗墨量较少时，墨量减少，印品实地密度随之减小。
印刷过程中，不断地补充油墨，保持一定高度。
（4）墨斗辊转角或转速转角或转速大，下墨量大；反之则小。
影响因素中，（1）、（3）与油墨触变性有关。
油墨触变性：油墨在搅拌或受外力时，墨体变松变软，流动性变大，静止一段时间后，又恢复到原来的状态。
二、分配行程的油墨传输分配行程：匀墨和着墨部分1.匀墨系数KcKc=A匀/A版=∑A i/A版=π·L∑D i/A版Kc大，匀墨性能好，Kc＞3。
采用多辊小直径。
Kc一定时，直径大，结构大，辊数少，打墨线数少，影响匀度。
网纹传墨辊的选用
网纹传墨辊的选用选择使用网纹传墨辊时，需要考虑印刷机输墨系统型式、印版图纹情况、承印材料种类、油墨类型及经济因素等。
选择的项目是网纹传墨辊着墨孔的结构、线数及表面徐层材料等.1.着墨孔结构与输墨系统型式的配合在相同线数的条件下，四棱锥形着墨孔的传墨量一般比四棱台形的要小。
另外四棱锥形着墨孔的容积会因磨损而迅速减少。
因此，这种结构着墨孔的网纹传墨辊一般适用于橡胶墨斗辊---网纹传墨辊输墨系统。
这是因为采用橡胶墨斗辊对网纹传墨辊制墨时，可通过调整两辊间的压力，使网纹传墨辊的表面附加一层油墨，以补偿仅靠着墨孔内的油墨传墨时出现的墨量不足及不断减少。
同时，橡胶墨斗辊对网纹传墨辊的磨损较刮刀要轻，可延长网纹传墨辊的使用寿命。
以雕刻镀铬网纹传墨辊为例，采用橡胶墨斗辊刮墨时，使用寿命可达三年，_而采用刮刀时只能有几个月。
在网纹传墨辊---刮墨刀输墨系统中，要采用四棱台、六棱台形着墨孔的网纹传墨辊。
采用刮墨刀时，理论上网纹传墨辊表面不再有油墨，所以，与橡胶墨斗辊---网纹传墨辊输墨系统相比，网纹传墨辊---刮墨刀输墨系统中所用的一网纹传墨辊着墨孔的容积必须要大一些。
2.着墨孔与油墨等的配合斜线形着墨槽网纹传墨辊用于涂布和上胶，适用于粘度很高的涂料，连通的着墨槽可保持涂料的流动性，提高网纹传墨辊对涂料的传递性能。
采用这种网纹传墨辊传递莹先油墨等高触变性的液体效果最好。
斜线形着墨槽网纹传墨辊要配合刮墨刀使用，而徐料是由网纹传墨辊直接涂布在被徐材料上的。
3.几种网纹传墨辊网线数的适应范围①四棱锥形着墨孔网纹传墨辊47---55线/cm: 用于在吸收性很强的表面粗糙的纸张材料上进行厚层涂布，如瓦楞纸涂布，也可用于涂布厚层莹光油墨，除特殊用途外，一般不能用于柔性版印刷。
59线/cm: 这是一个过渡规格，用于在吸收性较强、表面粗糙的纸张材料上进行较厚层涂布；当47---55线/cm的网纹传墨辊传墨量过大，而65线/cm的网纹传墨辊传墨量不足时适用；其传墨量约比65线/cm的多l0%。
传墨网纹辊网孔的堵塞原因和改善方法
美印传媒传墨网纹辊传送的是水性油墨（以下简称水墨），所以网孔堵塞一定和水墨及水墨输送和传递过程中相关的事物有关。
事实告诉我们，网孔堵塞物质的成分主要是干凅水墨中的树脂包裹的颜料颗粒和其他杂质，吸附在网孔的内壁，堆积在网孔中。
为此，我们首先认识一下水墨。
我们都知道，色彩颜色是由光照到物体上，物体吸收一部分后，剩余的光反射至眼睛中所感受到的。
印刷品的颜色是如何呈现是什么堵塞了传墨网纹辊的网孔？导致传墨网纹辊网孔堵塞的原因和改善方法？如何清洗传墨网纹辊被堵塞的网孔？本文从以上三个方面和大家分享对传墨网纹辊网孔堵塞现象的认识和改善方法的经验。
众所周知，传墨网纹辊是依靠辊面雕刻的、容积完全一致的网孔，接受水性油墨，经刮刀或刮墨橡胶辊刮去辊面网孔外的水墨，实现向印版上连续不断、高速和均匀地传递印刷所需并精确计量的墨量。
传墨网纹辊传送墨量的多少，主要由所选择网孔的网线和容积规格而决定，网孔一旦发生不同程度的堵塞，就必然减小了网孔的容积，直接影响网孔接受、储存和传递水性油墨的能力，导致印刷墨量减小，甚至严重缺墨，造成印品废次损失。
传墨网纹辊网孔的堵塞原因和改善方法株洲恒旺包装材料有限公司 刘兴旺常州市武进海力制辊有限公司 杜建春传墨网纹辊网孔堵塞和难以清洗是纸箱柔印中的常见现象，也是柔印行业常常受其困扰的一个痛点。
图1.堵塞的网纹辊一 图2.堵塞的网纹辊二一．是什么堵塞了传墨网纹辊的网孔图3.人类感印刷品知色彩的原理美印传媒的呢？是水墨（水溶性树脂包裹着颜料）由印刷设备中的网纹辊传递到柔印版的图文上，再印刷到承印物上。
印刷到承印物上的水墨，其溶剂经挥发干燥后，凝固聚合的树脂所形成的三维网状透明膜，将颜料颗粒固定在承印物上，由光透射到颜料上再反射致我们眼睛所呈现的。
1.水墨的成分和特性柔性版水性油墨简称为水墨，它是由水溶性树脂、颜料、水及相关助剂等，经复合研磨、分散加工而成的均匀浆状物质。
2.水墨的干燥原理水墨是由水作溶解载体（溶剂），水溶性树脂或水分散性树脂作为连接料，将颜料颗粒均匀分散其中，使水墨便于流动输送并能均匀分布。
网纹辊知识培训
网纹辊知识培训
3、网穴排列角度对传墨性能的影响
网穴的排列方式多种多样，但一般选择 600 和 300 排列的六 边形网穴和 450 排列的棱形网穴三种，分别见前图 6-3 所示。
网纹辊知识培训
1989 年美国首先推出 600 排列的正六边形网纹辊，今天已 经成为行业标准。主要是因为 600排列的正六边形网穴有以 下优点：
网纹辊知识培训
2020/12/13
网纹辊知识培训
镀铬网纹辊
陶瓷网纹辊
网纹辊纹辊的组成示意图 1-辊体 2-基层材料 3-表面镀层 4-网穴 5-网墙
网纹辊知识培训
1）辊体（又叫辊芯） 它的加工尺寸精度和几何精度，对传墨精度均有直接影响。
因此，一般都要经过精细加工，保证具有良好机械加工精度， 使尺寸精度、表面粗糙度、几何精度等均符合传墨辊的质量要 求。 2）基层材料
（2）耐腐蚀性—指的是对油墨溶剂等的抵抗能力。如果基层 材料过硬，则加工出的网穴可能不均匀，隔 墙会出现裂纹。
根据上述要求，有的网纹辊制造厂选用不锈钢合金作为 基层材料，喷涂在辊芯表面。为了保证良好的加工性能，最 常用的基层材料是电镀铜。
网纹辊知识培训
3）表面镀层
在加工完网穴的网纹辊表面镀一层铬或陶瓷，称为表面镀层， 它的主要作用是提高网纹辊的耐磨性和阻挡溶剂对基层铜层的 腐蚀。一般表面镀层的厚度为： 镀铬层为 0.0127~0.01778mm， 喷陶瓷层的厚度为0.0254~0.03048mm。
网纹辊知识培训
2）磨损对网穴容积的影响
锥角小的四 锥角大的四 棱台网穴 棱台网穴 四棱锥网穴
（1）四棱锥网穴：曲线1 当深度减少 △h/h0＝ 20 ％ 时，体积将减少 △v/v0＝ 49 . 25 % ； （2）四棱台网穴：曲线2
网穴对传墨性能的影响-PP论坛_包装印刷360
网穴对传墨性能的影响网穴对传墨性能的影响印版表面的加网线数决定了单位面积上网穴的数目和网穴开口大小，直接决定了传墨的均匀性、传墨量及释墨能力。
版滚上雕刻有无数个网穴，正是这些网穴担负着传递油墨的重任。
雕刻线数越高，印版滚筒表面网穴数目也就越多，相应地辊上的墨层就越接近“连续”状态，墨层薄而均匀，能满足印刷层次丰富的印品的要求，尤其满足高光部分的需要。
印刷时，油墨在传递过程中较高网线数的容易干燥，减少网点扩大，易保持恒定均匀的传墨量。
油墨从网穴中向印版上转移的量除了与油墨性质、印刷速度等有关外，还与网穴开口宽度和深度的比值有关。
一般情况下，网穴开口宽与深的比值在28%左右比较合适。
在这个前提下，印版的供墨量显然与网线数有直接关系。
假定网穴开口宽度与深度的比值K = h/a，如图所示，若以相同的K值雕刻不同线数的辊，当线数提高一倍时，网穴开口和深度均减半，忽略网墙的存在，将整个网纹辊的网穴合为一个，由于深度减半，所以供墨量减半，如图所示。
从上面的分析结果可以知道，印版滚筒网线数增加时，网穴的开口面积减少，故容积变小。
如果很高线数的采用普通结构的棱锥形，即着墨孔存在锥角），微小着墨孔内的空气会阻碍油墨充满着墨孔；而着墨孔着墨后有不易向印版释墨，易导致网孔堵塞。
若不及时清洗，会降低传墨效果，出现供墨量明显不足的现象。
凹版网穴的形状，因制版方法不同而有所差别，电子雕刻凹版的网穴形状为倒锥形，影写版的网穴形状为盆形，同样深度，锥体状网穴的容墨量低于盆形网穴，如图所示。
但是，雕刻的网穴表面光滑没有死角，在印刷过程中实际传递油墨性能较好。
据测算雕刻网穴传墨率达80％，而腐蚀的网穴仅有50％。
如果凹版印刷产品没有特殊要求时，雕刻网穴转移到纸张上的墨层厚度，可以满足印刷品的密度要求。
锥体状网穴与盆形网穴容墨量比较为了提高油墨的传墨性能和油墨的释墨性能，根据经验，凹版印刷中对网线数和网线的角度的选用上有一定规律可寻。
柔版印刷供墨系统
柔版印刷供墨系统供墨系统是用来控制油墨从墨斗转移到印版以及随后转移到承印材料上墨量的。
柔性版印刷机的供墨系统包括网纹辊、刮墨刀和墨斗辊等部件。
短墨路是柔性版印刷的最大特点。
柔性版印刷的输墨部件非常简单，目前常见的供墨系统有四种。
1、墨斗辊-网纹辊传墨系统（两辊式）墨斗辊把油墨转移到网纹辊上，网纹辊把保留在墨穴中的油墨转移到印版上。
双辊式传墨系统适合于中低速柔性版印刷机、纸箱印刷机等。
传墨量不精确，小墨量传递不均匀，不适合精细的层次版印刷。
2、正向刮墨刀系统1959年，柔性版印刷中首次使用刮墨刀对传墨量进行控制。
网纹辊和刮墨刀配合使用，使得柔性版印刷机适合各种粘度的油墨，在较高的速度下获得更精确地油墨转移。
由于液压会使刮墨刀抬起，必须对刮刀施加压力，这就增加了网纹辊的磨损。
增大压力还会使油墨中的杂质堆积，所以刮墨刀要不断横向反复串动。
3、反向刮墨刀系统刮墨刀一般与网纹辊切线成35°角。
这种刮刀系统余墨由刀外流去，不需额外施加压力，不损伤网纹辊，更能精确的传递和控制墨量。
4、封闭式刮刀系统全封闭式刮墨刀系统可以减少溶剂的挥发造成的油墨特性变化和环境污染。
封闭式刮刀有两把刮刀,反向刮刀负责刮墨，正向刮刀只起封闭作用。
此外，此系统还可以和清洗系统快速对接。
有利于减少停机时间。
封闭式刮墨系统基本特点创新的腔室流体动力学及封墨设计,输墨效果佳,更能节省油墨;气压或汽缸调节锁定,刮刀磨损自动补偿,使网纹辊与刮墨刀贴合更好,以获得最佳刮墨效果;内腔室防腐、防粘涂层，使油墨传递和清洗更容易;真正意义上的"全封闭”，特别适用于挥发性溶剂单元，节省溶剂，改善工作环境常用刮刀类型刮墨刀材料分不锈钢刮刀和聚酯塑料刮刀。
塑料刮刀一般用于实地版面印刷。
由于柔印机高速运行，刀口磨损较快，往往会导致聚酯塑料刮刀碎屑掉入油墨或夹入刮刀与网纹辊之间，再传入到印版上，影响印品质量。
钢刮刀由于磨损小，一般反向安装用于铲刮，角度为30°～40°。
