测电容器耐压一法
测电容器耐压一法
如果需要测试新购买的电容器或家用电风扇、鼓风机及其他单相电动机启动用的电容器耐压时，可用兆欧表与直流电压表配合的方法进行测量。
它的原理是当摇动兆欧表手柄时，直流发电机就开始工作。
对于额定电压为５００Ｖ的兆欧表，当手摇转速达到每分钟１２０ｒ时，其应输出５００Ｖ的直流电压，因为它输出的电流很小，所以对电容器无损害。
操作方法如下：首先将直流电压表（用万用表直流电压挡）和被测电容器并联到兆欧表的两个端钮上（注意：①接线前和测试后都要将电容器作放电处理；②直流电压表连接时要判断好兆欧表的正、负极性）。
接好后缓慢加速摇动兆欧表手柄，察看电压表指示值，如指针不再上升或上升又降低，此时测出的即是该电容器的最高耐压值，也是它的临界击穿值。
选用时一般２２０Ｖ交流电选用耐压４５０Ｖ以上的即可。
在工作中也可用１０００Ｖ兆欧表或２５００Ｖ的兆欧表及相适应的直流电压表，对耐压值较高的电容器进行测试。
电容
333=33nf222=2n2=2200PFK表示误差10%100=耐压100V2n2K100=耐压100V的2200PF电容，误差正负10%电容器的单位以F，uF, mF, nF, pF表示。
它们之间的关系是：1F=1000mF=1000000uF，1F=1000nF=1000000pF。
国际电工委员会规定表示法为：m代表1/1000，u代表1/1000000，n代表1/1000000000，p代表1/1000000000000。
一电容器容量表示法：用二位数字表示有效数字，再用一个字母表示数值的量级。
如：1p2表示1.2pF, 220n表示0.22uF，3u3表示3.3uF, 2m2表示2200uF。
另一种表示法，是用三位数字表示电容量，最后用一个字母表示误差。
三位数字中的前两位表示有效值，第三位表示10的n次方，n一般为1—8。
特殊情况是：当n=9时，不表示10的9次方，而表示为10的-1次方。
例如："102"表示10*100=1000pF"223"表示22*1000=22000pF=0.022uF"474"表示47*10000=0.47uF"159"表示15*0.1=1.5pF二电容器误差表示法：有效数字后面的字母表示误差值，由于制造电容的材料不同，误差范围也不相同，有的误差甚大。
误差值与字母的对应关系如下表所示：国外电容器容量误差与字母代号对照表字母D F G J K M N P S Z误差% ±0.5 ±1 ±2 ±5 ±10 ±20 ±30 (+100,-20) (+50,-20) (+80,-20)例如：102K，表示该电容容量为1000pF(±10%)。
三电容器耐压表示法：电容器耐压的标注也有两种常见方法，一种是把耐压值直接印在电容器上，另一种是采用一个数字和一个字母组合而成。
实验5-电容与电感的识别与测量
实验五、电容的识别与测量一、实训目的电子元器件是组成电子产品的基础，了解常用电子元器件的种类、结构、性能，掌握元器件的识别和检测方法是衡量学生掌握电子技术基本技能的一个重要项目，也是学生参加工作所必须掌握的技能。
通过本次实训，要求学生基本掌握电容和电感的识别和检测方法。
二、实训要求1、掌握电容器的种类、符号、标志和测量方法。
三、相关实验原理1、电容器的标称容量：a)直标法在产品的表面上直接标志出产品的主要参数和技术指标的方法。
例如在电容器上标志：33μF、32V。
b)文字符号法将需要标志的主要参数与技术性能用文字、数字符号有规律的组合标志在产品的表面上。
采用文字符号法时，将容量的整数部分写在容量单位标志符号前面，小数部分放在单位符号后面。
如：3.3pF标志为3p3，1000pF标志为1n，6800标志为6n8，2.2μF标志为2μ。
c)数字表示法体积较小的电容器常用数字标志法。
一般用三位整数，第一位、第二位为有效数字，第三位表示有效数字后面零的个数，单位为皮法（pF），但是当第三位数是9时表示10-1。
如：“243”表示容量为24000 pF，而“339”表示容量为33×10-1 pF（3.3 pF）。
d)色标法电容器的色标法原则上与电阻器类似，其单位为皮法（pF）。
2、误差的标志方法一般有三种：a)将容量的允许误差直接标志在电容器上。
b)罗马数字Ⅰ、Ⅱ、Ⅲ分别表示±5%、±10%、±20%。
用英文字母表示误差等级。
用J、K、M、N分别表示±5%、±10%、±20%、±30%；用D、F、G分别表示±0.5%、±1%、±2%；用P、S、Z分别表示±100～0%、±50～20%、±80～20%。
3、额定耐压指在规定温度范围下，电容器正常工作时能承受的最大直流电压。
电容法测试介电常数
电容法测试介电常数介电常数是描述介质电性质的物理量，它反映了介质在电场中的响应能力。
在工程领域和科学研究中，准确测量介电常数对于研究材料的电性质以及设计电子元器件至关重要。
电容法是一种常用的测量介电常数的方法，本文将探讨电容法测试介电常数的原理、步骤和应用。
一、电容法测试介电常数的原理电容法是通过测量电容器在不同介质中的电容变化来确定介电常数的一种方法。
其基本原理是根据电容器的电容公式C=εA/d，其中C为电容，ε为介电常数，A为电容器的极板面积，d为极板间的距离。
当电容器中充满不同介质时，介质的介电常数ε会影响电容器的电容值。
因此，通过测量电容器在不同介质中的电容变化，可以间接地得到介质的介电常数。
二、电容法测试介电常数的步骤1. 准备工作：选择合适的电容器和介质样品。
电容器通常选择平行板电容器或圆柱电容器，而介质样品可以是固体、液体或气体。
2. 测量电容：将电容器与待测介质连接，通过电容计测量电容器的电容值。
此时，电容器中充满了待测介质。
3. 更换介质：将待测介质更换为其他介质，重复第2步的测量。
可以选择多种不同介质进行测量。
4. 计算介电常数：根据电容公式C=εA/d，利用测得的电容值和已知参数计算介质的介电常数。
三、电容法测试介电常数的应用电容法测试介电常数在科学研究和工程应用中具有广泛的应用价值。
1. 材料研究：通过测量不同材料的介电常数，可以了解材料的电性质，为材料的选取和设计提供依据。
例如，在电子器件设计中，选择具有合适介电常数的材料可以减小电容器的体积和提高性能。
2. 电介质性能评估：介电常数是评估电介质性能的重要指标之一。
通过测试介电常数，可以评估电介质的绝缘性能、能量存储能力等，为电力系统和电子设备的设计和运行提供参考。
3. 电子元器件设计：在电子元器件中，介电常数对于电容器的性能至关重要。
通过电容法测试介电常数，可以选择合适的介质材料，提高电容器的性能和稳定性。
4. 环境监测：某些液体介质的介电常数随温度、湿度等环境因素的变化而变化。
电力电容器试验方法
5.2 安装后的验收（交接）试验 （1）测量绝缘电阻； （2）测量耦合电容器、断路器电容器的tanδ及电容 值； （3）500kV耦合电容器的局部放电试验（对绝缘有 怀疑时）； （4）并联电容器交流耐压试验； （5）冲击合闸试验
46
5.3 预防性试验 （1）极对外壳绝缘电阻测量（集合电容器增加相 间）； （2）电容量测量； （3）外观及渗漏油检查 （4）红外测温； （5）测量tanδ（并联电容器及集合电容器不做）； （6）低压端对地绝缘电阻（耦合电容器）； （7）交流耐压和局部放电试验（耦合电容器，必 要时）； （8）绝缘油试验（集合电容器）。
U UR
(1.5)
I UR
(1.6)
RC
16
1.4.4电容器和电抗器并联 电容器和电抗器并联时，电路中只有一个电压，此
时电容器上的电流与电抗器上的电流方向相反，它们 的合成电流是相减的关系。当容性电流等于感性电流 时，称为并联谐振状态，此时电路中的合成电流只剩 下阻性电流。
图1.5 L、C并联电路
12
1.4 交流电路中电容器的特性 1.4.1 电压与电流的关系
在交流电路中，电容器的电流在相位上超前于电 压90度，这个特性正好与电抗器相反。
图1.3 电容器和电抗器上的电压和电流相位
13
1.4.2 频率与阻抗的关系 电容器的阻抗与电源的频率成反比的关系，即：
11 XC 2fC C
(1.3)
电击穿强度：≥45 kV/2.5mm
9
表1.1 常用介质的相对介电系数
介质材料名称 真空及气体 电容器纸 有机薄膜 胶木及环氧树脂
绝缘油 瓷 云母 玻璃 水 钛酸钡
相对介电系数ε r ≈1 6.5 2～3.5 2.5～3.8
三相电容测量方法
三相电容测量方法
三相电容的测量有两种主要方法：静态测量法和功率计法。
静态测量法是通过测量电容器的电容值和绝缘电阻值来判断其工作状态。
这种方法简单易行，不需要特殊的测试设备，只需要一个万用表即可完成。
具体步骤如下：
1. 拔下电容器两端的连接线。
2. 使用万用表测量电容器两端的电阻值。
3. 使用万用表测量电容器两端的绝缘电阻值。
4. 将结果进行比较，判断电容器的工作是否存在异常。
功率计法是一种常用的三相电容器测量方法，需要使用电能表、电压表和电流表三种设备进行测量。
具体步骤如下：
1. 将电容器与电能表相连，记录初始电容器的电能表读数。
2. 将电容器通过电流表和电压表与电源连接，记录电流表和电压表的数值。
3. 根据能量守恒定律，可计算电容器的容量。
即：C=P/(3UUfθ)，其中P 为电容器吸收的有功功率，U为电容器两端电压平均值，f为电源频率，θ为电容器与电源之间的相位差。
相较于其他测量方法，功率计法的优点在于操作简便，且所需设备较为基础，但其缺点在于测量误差较大。

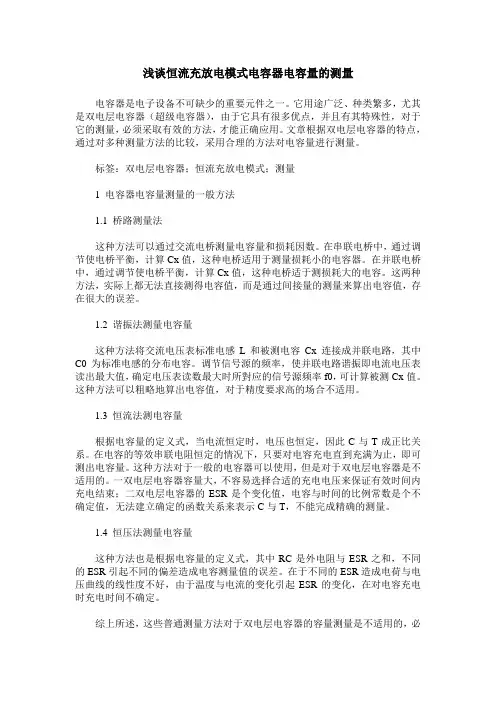

浅谈恒流充放电模式电容器电容量的测量
浅谈恒流充放电模式电容器电容量的测量电容器是电子设备不可缺少的重要元件之一。
它用途广泛、种类繁多，尤其是双电层电容器（超级电容器），由于它具有很多优点，并且有其特殊性，对于它的测量，必须采取有效的方法，才能正确应用。
文章根据双电层电容器的特点，通过对多种测量方法的比较，采用合理的方法对电容量进行测量。
标签：双电层电容器；恒流充放电模式；测量1 电容器电容量测量的一般方法1.1 桥路测量法这种方法可以通过交流电桥测量电容量和损耗因数。
在串联电桥中，通过调节使电桥平衡，计算Cx值，这种电桥适用于测量损耗小的电容器。
在并联电桥中，通过调节使电桥平衡，计算Cx值，这种电桥适于测损耗大的电容。
这两种方法，实际上都无法直接测得电容值，而是通过间接量的测量来算出电容值，存在很大的误差。
1.2 谐振法测量电容量这种方法将交流电压表标准电感L和被测电容Cx连接成并联电路，其中C0为标准电感的分布电容。
调节信号源的频率，使并联电路谐振即电流电压表读出最大值，确定电压表读数最大时所對应的信号源频率f0，可计算被测Cx值。
这种方法可以粗略地算出电容值，对于精度要求高的场合不适用。
1.3 恒流法测电容量根据电容量的定义式，当电流恒定时，电压也恒定，因此C与T成正比关系。
在电容的等效串联电阻恒定的情况下，只要对电容充电直到充满为止，即可测出电容量。
这种方法对于一般的电容器可以使用，但是对于双电层电容器是不适用的。
一双电层电容器容量大，不容易选择合适的充电电压来保证有效时间内充电结束；二双电层电容器的ESR是个变化值，电容与时间的比例常数是个不确定值，无法建立确定的函数关系来表示C与T，不能完成精确的测量。
1.4 恒压法测量电容量这种方法也是根据电容量的定义式，其中RC是外电阻与ESR之和，不同的ESR引起不同的偏差造成电容测量值的误差。
在于不同的ESR造成电荷与电压曲线的线性度不好，由于温度与电流的变化引起ESR的变化，在对电容充电时充电时间不确定。
用万用表测电容的三种方法
用万用表测电容的三种方法电容器主要由金属电极、介质层和电极引线组成，两电极是相互绝缘的。
因此，它具有“隔直流通交流”的基本性能。
用数字万用表检测电容器，可按以下方法进行：1、用电容档直接检测某些数字万用表具有测量电容的功能，其量程分为2000p、20n、200n、2μ和20μ五档。
测量时可将已放电的电容两引脚直接插入表板上的Cx插孔，选取适当的量程后就可读取显示数据。
000p档，宜于测量小于2000pF的电容；20n档，宜于测量2000pF至20nF之间的电容；200n 档，宜于测量20nF至200nF之间的电容；2μ档，宜于测量200nF至2μF之间的电容；20μ档，宜于测量2μF至20μF之间的电容。
经验证明，有些型号的数字万用表（例如DT890B＋）在测量50pF以下的小容量电容器时误差较大，测量20pF以下电容几乎没有参考价值。
此时可采用串联法测量小值电容。
方法是：先找一只220pF左右的电容，用数字万用表测出其实际容量C1,然后把待测小电容与之并联测出其总容量C2，则两者之差（C1－C2）即是待测小电容的容量。
用此法测量1～20pF的小容量电容很准确。
2、用电阻档检测实践证明，利用数字万用表也可观察电容器的充电过程，这实际上是以离散的数字量反映充电电压的变化情况。
设数字万用表的测量速率为n次/秒，则在观察电容器的充电过程中，每秒钟即可看到n个彼此独立且依次增大的读数。
根据数字万用表的这一显示特点，可以检测电容器的好坏和估测电容量的大小。
下面介绍的是使用数字万用表电阻档检测电容器的方法，对于未设置电容档的仪表很有实用价值。
此方法适用于测量0.1μF～几千微法的大容量电容器。
1.测量操作方法如图所示，将数字万用表拨至合适的电阻档，红表笔和黑表笔分别接触被测电容器Cx的两极，这时显示值将从“000”开始逐渐增加，直至显示溢出符号“1”。
若始终显示“000”，说明电容器内部短路；若始终显示溢出，则可能时电容器内部极间开路，也可能时所选择的电阻档不合适。
判断电容好坏
（电容指南第1讲：电容的特性(隔直通交)电容器是一种能储存电荷的容器．它是由两片靠得较近的金属片，中间再隔以绝缘物质而组成的．按绝缘材料不同，可制成各种各样的电容器.如：云母．瓷介．纸介，电解电容器等．在构造上，又分为固定电容器和可变电容器．电容器对直流电阻力无穷大，即电容器具有隔直流作用.电容器对交流电的阻力受交流电频率影响，即相同容量的电容器对不同频率的交流电呈现不同的容抗.为开么会出现这些现象呢\'这是因为电容器是依靠它的充放电功能来工作的，如图1，电源开关s未合上时．电容器的两片金属板和其它普通金属板—样是不带电的。
当开关S合上时，如图2所示，电容器正极板上的自由电子便被电源所吸引，并推送到负极板上面。
由于电容器两极板之间隔有绝缘材料，所以从正极板跑过来的自由电子便在负极板上面堆积起来．正极板便因电子减少而带上正电，负极板便因电子逐渐增加而带上负电。
电容器两个极板之间便有了电位差，当这个电位差与电源电压相等时，电容器的充电就停上了．此时若将电源切断，电容器仍能保持充电电压。
对已充电的电容器，如果我们用导线将两个极板连接起来，由于两极板间存在的电位差，电子便会通过导线，回到正极板上，直至两极板间的电位差为零．电容器又恢复到不带电的中性状态,导线中也就没电流了．电容器的放电过程如图3所示．加在电容器两个极板上的交流电频率高，电容器的充放电次数增多；充放电电流也就增强；也就是说．电容器对于频率高的交流电的阻碍作用就减小,即容抗小,反之电容器对频率低的交流电产生的容抗大．对于同一频率的交流电电．电容器的容量越大，容抗就越小，容量越小,容抗就越大.第2讲:电容器的参数与分类在电子产品中，电容器是必不可少的电子器件，它在电子设备中充当整流器的平滑滤波、电源的退耦、交流信号的旁路、交直流电路的交流耦合等。
由于电容器的类型和结构种类比较多，因此，我们不仅需要了解各类电容器的性能指标和一般特性，而且还必须了解在给定用途下各种元件的优缺点，以及机械或环境的限制条件等。
系统电容电流测试方法及试验设备选取
系统电容电流测试方法及试验设备选取系统电容电流测试的必要性及其估算，常见测试方法及试验设备的选取。
标签：系统电容电流；测试方法及试验设备选取。
系统电容电流是指正在运行中的中性点不接地系统在没有补偿的情况下，发生单相接地时，流过接地点的无功电流。
一、系统电容电流测试的必要性伴随着电网的快速发展，系统电容电流逐年增大。
电容电流值过大时，在发生单相接地故障的瞬间很可能形成接地电弧，而接地电弧不易熄灭，在风力、电动力、热气流等的作用下会拉长，有可能进一步导致相间短路引起线路跳闸事故；接地电弧还可能产生间歇性弧光过电压，使电磁式电压互感器铁芯过饱和引起谐振过电压等，造成熔丝熔断、避雷器、電压互感器损坏。
3～10kV电网，架空线路单相接地故障电流大于10A、电缆线路单相接地故障电流大于30A；35～66kV 电网单相接地故障电流大于10A，则需考虑补偿。
二、系统电容电流的估算A、架空线路B、电缆线路三、系统电容电流测试方法及试验仪器的比对选取系统电容电流测量方法可分为：直接法：单相金属直接接地法；间接法：中性点外加电容法、调谐法、相对地外加电容法、变频注入法等本文选取3种日常常用试验方法进行讨论：单相金属直接接地法、相对地外加电容法及变频注入法。
3.1、单相金属直接接地法：系统最大运行方式下，线路单相直接接地，试验接线如图一所示。
此方法最有效、最直接、最准确，但试验过程也最具故障隐患，很可能引起绝缘薄弱点击穿，并且经常由于场地限制试验人员距离接地点偏近。
3.2、相对地外加电容法：在系统的某一相对地接入一个适当容量的电容器，根据相电压变化计算出电容电流。
对于10kV系统，当母线电压互感器开口三角电压≦1V时，取（2.6～5）%C值；当母线电压互感器开口三角电压>1V时，取（5～8）%C值。
试验接线如图二所示。
根据测试值计算系统电容电流：试验前要根据系统估算外接电容器值大小，同时对外接电容器及高压试验引线的耐压绝缘仔细检测，并与地保持足够的安全距离。
电容知识
电容知识这几天偶然的看了好些电子方面的文章，觉得之前看的好些文章主要着重于写电解电容，并未对其他电容及其优缺点进行说明，偶帮忙补充一下，不好，表砸鸡蛋．电容（电容器），（Capacitor）电路缩写为C，电容单位法拉，用字母“F”表示。
电容是用来储存电荷的容器，简称电容器。
－－－一、电容的分类和作用电容(Electric capacity)，由两个金属极，中间夹有绝缘材料（介质）构成。
由于绝缘材料的不同，所构成的电容器的种类也有所不同：按结构可分为：固定电容，可变电容，微调电容。
按介质材料可分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容。
按极性分为：有极性电容和无极性电容。
我们最常见到的就是电解电容．电容在电路中具有隔断直流电，通过交流电的作用，因此常用于级间耦合、滤波、去耦、旁路及信号调谐．存储电荷就不用说了，隔直通交的作用如图：注意此为直流电路图1：电路中没有电流（除接入一瞬间）－画得有点丑图2：交流电路，有通电流通过滤波：有过滤作用，即对电波或电磁波、信号等起过滤作用。
知道了这些作用，我们可以应用它了。
平时我们照相机的闪光灯，就是靠电容器储积电荷然后在一瞬间释放出来；家用电话就有“隔直通交”，还有一个应用大家不清楚的，但感受很深。
那就是在用变压器电源听耳机时，耳塞有嗡嗡的叫声。
难以忍受，当维修店的师傅帮你加这个东西。
就没有啦！二、电容的符号电容的符号同样分为国内标表示法和国际电子符号表示法，但电容符号在国内和国际表示都差不多，唯一的区别就是在有极性电容上，国内的是一个空筐下面一根横线，而国际的就是普通电容加一个“＋”符号代表正极。
如图3三、电容的单位电阻的基本单位是：F （法），此外还有μF（微法）、pF（皮法），另外还有一个用的比较少的单位，那就是：nF（），由于电容 F 的容量非常大，所以我们看到的一般都是μF、nF、pF的单位，而不是F的单位。
他们之间的具体换算如下：1F＝1000000μF1μF=1000nF=1000000pF我们看一下常看到得ＫＺＧ的标称数值如图4四、电容的耐压单位：V（伏特）每一个电容都有它的耐压值，这是电容的重要参数之一。
